Расчет электрики в доме: Расчет проводки в доме своими руками

Как рассчитать количество кабеля для электропроводки

• Статья
• Видео

Существует два основных метода расчета длины кабеля на проектирование проводки в помещении. Первый и в том же время правильный – опираясь на готовую схему электропроводки, второй – подсчет по суммарной площади комнат. Далее мы рассмотрим оба способа, чтобы Вы знали, как рассчитать количество кабеля для электропроводки в частном доме либо квартире.

• Схема в помощь!
• Вариант для ленивых

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik. ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм², на розетки нужен кабель с более мощными жилами – 3*2,5 мм². Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм² (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

• Типовая схема электропроводки в 3-х комнатной квартире
• Калькулятор для расчета сечения кабеля
• Как рассчитать количество точечных светильников

Расчет электропроводки в частном доме • Energy-Systems



Расчет мощности в частном доме

Сегодняшняя статья в первую очередь будет интересна тем людям, которые только приобрели частный загородный дом и собираются проводить в нем ремонтные работы, или просто решили планово поменять электрическую проводку в доме. На примере стандартного одноэтажного загородного дома, советской постройки, и проводкой, монтаж которой датируется 80-ми годами прошлого столетия, мы вам расскажем, как рассчитать новую электропроводку, на что нужно обратить внимание и с какими нюансами и трудностями вам пройдется столкнуться при выполнении электромонтажных работ.

Выполнять подобные работы самостоятельно не рекомендуется. Для этого есть специализирующиеся компании, которые в сжатые сроки качественно и надежно проведут все необходимые работы. Но вы, как хозяин помещения, обязаны, хотя бы в теории, представлять, как это делается, для того же контроля компании подрядчика. Итак, по порядку…

Для расчета электропроводки в частном доме необходимо выяснить, какое именно напряжение подведено к дому. В нашем случае к  дому была подведена однофазная линия мощностью в 11,00 КВт. Современные реалии диктуют совершенно другие требования к мощности электрической сети, поэтому мощность необходимо увеличить. Но для того, чтобы посчитать, какая именно мощность нам необходима, нужно составить план-схему новой проводки, где будет указано точное количество электрических точек в доме (розетки, выключатели освещение), в зависимости от мощности используемых электрических приборов выбрать провода с нужным сечением, а также автоматические выключатели с необходимой рабочей силой тока.



План-схема выполняется следующим образом. В специализированных инженерных программах рисуется план-схема дома, в котором точно указывается месторасположение всех электрических точек и разбитие их на группы. В зависимости от того, какие именно электроприборы будут питать розетки, на каждую группу рассчитывается необходимая рабочая сила тока. Как это делается, можно прочитать в статье: «Как рассчитать мощность автомата?»

По предварительному подсчету сумма номинальных мощностей бытовых электрических приборов в доме составила 35,00 КВт. А постоянно действующая мощность составила 15,00 КВт. Соответственно мощности сети в 11,00 КВт не достаточно. Поэтому стал вопрос замены однофазного подключения на трехфазное.

Для подключения трехфазного питания нужно получить разрешение на трехфазный ввод. Разрешение выдает районное отделение энергосбыта. Сначала пишется заявление о прошении увеличения мощности на имя главного инженера. Заявление подписывают, и выдается разрешение. Документ подается в Облэнерго, и заключается договор о технических условиях присоединения. Уже после проведения технического осмотра и допуска (пишется очередное заявление), у нас появилось напряжение в 380 Вольт, а мощность P= 32,00 КВт.

Расчет электропроводки

Далее необходимо правильно подобрать провода по сечению. Это очень важно, т.к. если провод не будет соответствовать всем требованиям надежности (выберете не то сечение), его перегрев может привести к замыканию и пожару. Нужно выбирать провод по величине тока, который он способен пропускать через себя длительное время. В нашем случае для присоединения дома к электросети подходит больше всего кабель ВБ6Ш 4-х жильный, с 16 мм² (сечение). Однако стоит пояснить, что такой кабель предназначен для проводки под землей, при воздушном  вводе используется кабель марки СИП. Обязательно кабель должен быть медным и четырехжильным.

А вот для внутренней разводки мы выбрали кабель серии ВВГнг и NYM. Сечение у них бывает разное от 1,50 кв. мм. до 4, 00кв.мм. и от 1 до 5-ти жильных вариантов. Тут уже подбираете, какие лично вас устроят варианты. Для нашего одноэтажного дома хватило 234 метров, помните при закупке кабелей необходимо делать зазор на длину провода около 15 %.

Часто у домовладельцев возникает вопрос относительно целесообразности установки УЗО (устройство защитного отключения). В условиях постоянных скачков электроэнергии на загородных участках УЗО просто жизненно необходимо. Устройство защитного отключения препятствует возникновению пожара и защищает от поражения электрическим током.

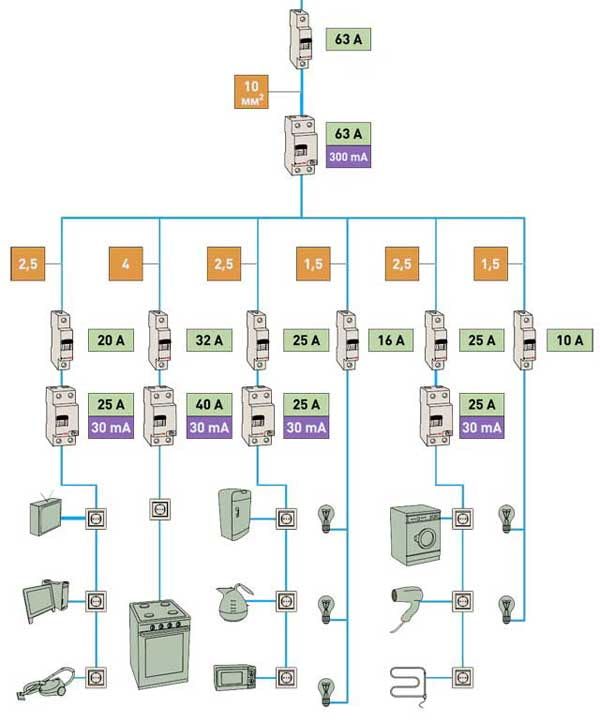

 Пример проекта электропроводки в частном доме

Назад

1из20

Вперед

Также многие владельцы загородных домов очень часто допускают ошибку, устанавливая выключатель дифференциального тока (УЗО) с током утечки на 300 мА, руководствуясь правилом – «чем мощнее, тем лучше». Однако это не совсем так. УЗО с током на 300 мА спасет только от очень больших утечек тока (свыше 100 мА), поэтому целесообразнее устанавливать устройство защитного отключения с высокой чувствительностью в 30 мА. Такой аппарат защитит от всех видов перемыканий, утечек и перегруженностей (даже от самых коротких).

Монтаж электропроводки

Завершающим этапом работ по электроснабжению является электромонтаж и монтаж проводки. Т.к. дом не кирпичный, а из газоблоков, вопрос по поводу определения способа монтажа не возник. В данном случае лучше всего подходит скрытый монтаж. Обобщу, что к этому моменту у нас уже все было закуплено и были готовы чертежи. Стены можно легко штробить электролобзиком, а выдалбливать стамеской. Также важно то, что кабели изначально проложили в гофротрубах с протяжкой и диаметром от 15 до 30 мм, до того, как заложить в штробу. А потом, как обычно, закладывали их (уже заправленные в гофру) в уже готовые штробы и штукатурили.

Еще хотел бы обратить внимание на один очень важный момент: это заземляющий контур электрической системы дома. В нашем случае этот вопрос решился довольно просто: соединили три уголка из металла, размером 50х50 мм, длиной по 2,5 и толщиной 5 мм. Вбили стержни, на расстоянии в 3 м. (в подполье технического помещения). Объединили общей полосой стальной треугольник, и соединил конец заземляющего провода с заземляющей шиной в щитке.

Ну и наконец – «да будет свет»!

Сегодня мы описали лишь поверхностно работы, которые необходимо выполнить по электроснабжению частном доме, более детальную информацию можно найти на нашем сайте в тематических разделах.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как рассчитать нагрузочную способность электрической цепи

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Обзорная доска

The Spruce / Kevin Norris

Понимание мощности и нагрузки становится необходимым, если вы планируете электроснабжение нового дома или если вы рассматриваете возможность модернизации электроснабжения в старом доме. Понимание потребностей в нагрузке позволит вам выбрать электрическую службу с соответствующей мощностью. В старых домах чрезвычайно распространено, что существующая служба сильно не соответствует потребностям всех современных приборов и функций, которые сейчас используются.

Общая электрическая мощность электрической службы измеряется в силе тока (амперы). В очень старых домах с проводкой с ручкой и трубкой и ввинчиваемыми предохранителями вы можете обнаружить, что первоначальная электрическая служба обеспечивает 30 ампер. Чуть более новые дома (построенные до 1960) может иметь 60-амперное обслуживание. Во многих домах, построенных после 1960 года (или модернизированных старых домах), 100 ампер является стандартным номиналом. Но в больших новых домах 200-амперная сеть теперь является как минимум, а во многих новых домах вы можете увидеть электрическую сеть на 400 ампер. В верхней части рынка жилья с домами площадью более 10 000 квадратных футов нет ничего необычного в том, чтобы увидеть услуги на 800 ампер.

Как вы узнаете, адекватны ли ваши текущие электрические услуги, или как вы планируете новые электрические услуги? Для определения этого требуется математика, чтобы сравнить общее количество доступных емкость против вероятной нагрузки , которая будет размещена на этой емкости.

Ель / Нуша Ашджаи

Понимание электрической емкости

Расчет того, сколько энергии требуется вашему дому, заключается в расчете нагрузки по току всех различных приборов и приспособлений, а затем в расчете запаса прочности. Как правило, рекомендуется, чтобы нагрузка никогда не превышала 80 процентов мощности электроснабжения.

Чтобы использовать математику, вам нужно понимать взаимосвязь между ваттами, вольтами и амперами. Эти три общих электрических термина имеют математическую связь, которую можно выразить несколькими способами:

• Вольт x Ампер = Вт
• Ампер = Вт/Вольт

Эти формулы можно использовать для расчета мощности и нагрузки отдельных цепей, а также для всей электросети. Например, ответвленная цепь на 20 ампер и 120 вольт имеет общую мощность 2400 ватт (20 ампер x 120 вольт). Поскольку стандартная рекомендация состоит в том, чтобы общая нагрузка не превышала 80 процентов от мощности, это означает, что 20-амперная схема имеет реальную мощность 1920 Вт. Так, чтобы избежать опасности перегрузок цепи, все светильники и вставные приборы вместе на этой цепи должны потреблять не более 1,920 ватт мощности.

Довольно легко прочитать номинальную мощность лампочек, телевизоров и других приборов в цепи, чтобы определить вероятность перегрузки цепи. Например, если вы регулярно подключаете к сети обогреватель мощностью 1500 Вт и включаете несколько осветительных приборов или ламп со 100-ваттными лампочками в одной цепи, вы уже израсходовали большую часть безопасной мощности в 1920 Вт.

Та же формула может быть использована для определения мощности общей электрической сети дома. Поскольку основная сеть дома 240 вольт, математика выглядит так:

• 240 вольт x 100 ампер = 24 000 ватт
• 80 процентов от 24 000 ватт = 19 200 ватт

Другими словами, следует ожидать, что электрическая сеть на 100 ампер будет обеспечивать мощность нагрузки не более 19 200 ватт в любой момент времени.

Расчет нагрузки

После того, как вы узнаете мощность отдельных цепей и всего электроснабжения дома, вы можете сравнить ее с нагрузкой, которую можно рассчитать, просто сложив номинальные мощности всех различных приборов и устройств, которые будут потреблять энергию в точке потребления. в то же время.

Вы можете подумать, что это включает в себя суммирование мощности всех лампочек в осветительных приборах, всех подключаемых устройств и всех проводных устройств, а затем сравнение этого с общей мощностью. Но редко когда все электроприборы и светильники работают одновременно — например, вы бы не включили печь и кондиционер одновременно; маловероятно, что вы будете пылесосить во время работы тостера. По этой причине у электриков обычно есть альтернативные методы определения подходящего размера для электроснабжения. Вот один из методов, который иногда используется:

1. Суммируйте мощность всех ответвленных цепей общего освещения.
2. Добавьте номинальную мощность всех цепей подключаемых розеток.
3. Добавьте номинальную мощность всех стационарных приборов (плиты, сушилки, водонагреватели и т. д.)
4. Вычтите 10 000.
5. Умножьте это число на 0,40
6. Добавьте 10 000.
7. Найдите полную номинальную мощность стационарных кондиционеров и номинальную мощность отопительных приборов (печь плюс обогреватели), затем добавьте больше из этих двух чисел. (Вы не нагреваете и не охлаждаете одновременно, поэтому не нужно складывать оба числа.)
8. Разделите сумму на 240.

Это итоговое число дает предполагаемую силу тока, необходимую для адекватного питания дома. Используя эту формулу, вы можете легко оценить свои текущие электрические услуги.

Другие электрики предлагают еще одно простое практическое правило:

• 100-амперная сеть, как правило, достаточна для питания основных распределительных цепей небольшого и среднего дома, а также одного или двух электроприборов, таких как плита, водонагреватель или сушилка для белья. Этой услуги может быть достаточно для дома площадью менее 2500 квадратных футов, если отопительные приборы работают на газе.
• 200-амперная сеть выдержит ту же нагрузку, что и 100-амперная, плюс электроприборы и электрическое оборудование для обогрева/охлаждения в домах площадью до 3000 квадратных футов.
• 300- или 400-амперное обслуживание рекомендуется для больших домов (более 3500 квадратных футов) с полностью электрическими приборами и электрическим оборудованием для обогрева/охлаждения. Этот размер обслуживания рекомендуется, когда ожидаемая электрическая тепловая нагрузка превышает 20 000 Вт. Обслуживание на 300 или 400 ампер обычно обеспечивается путем установки двух сервисных панелей: одна на 200 ампер, а вторая на 100 или 200 ампер.

План на будущее

Как правило, хорошей идеей является увеличение мощности электроснабжения, чтобы сделать возможным расширение в будущем. Точно так же, как 100-амперная сеть быстро стала малогабаритной, когда электроприборы стали обычным явлением, сегодняшняя 200-амперная сеть может когда-нибудь показаться слишком малой, когда вы обнаружите, что заряжаете два или три электромобиля. Другим устройством, которое может быстро израсходовать ваши 200 ампер, является электрический водонагреватель без резервуара, который часто потребляет 120 ампер. Негабаритная электрическая служба также позволит провести вспомогательную панель в вашем гараже или сарае, если вы когда-нибудь решите заняться деревообработкой, сваркой, гончарным делом или другим хобби, требующим большой мощности.

3 шага, чтобы сделать все правильно

Независимо от того, переезжаете ли вы в новый дом или планируете большой проект реконструкции, расчет электрической нагрузки, безусловно, является важным шагом. Это поможет вам понять электрическую мощность вашего дома, а также выбрать соответствующую электрическую услугу. Если вы живете в старом доме, скорее всего, ваша существующая служба действительно недостаточно велика, учитывая современные потребности семьи.

Чтобы понять, как рассчитать электрическую нагрузку, сначала нужно узнать, к чему она относится. Термин «мощность электрической нагрузки» определяется как общее количество энергии, которую ваш основной источник электроэнергии обеспечивает для вашего дома. Он используется всеми цепями вашего дома, а также всеми розетками, приборами или светильниками, подключенными к этим цепям.

Еще одна важная вещь – размер. Общая мощность электрической системы вашего дома измеряется в силе тока или амперах. В более новых, современных домах есть электричество на 200 ампер, а в элитных домах установлено электричество на 400 ампер. Чтобы определить, что вам нужно, необходимо учитывать несколько факторов, но вам также необходимо понимать некоторые основные принципы. Вам также нужно будет немного посчитать, чтобы сравнить общую емкость с нагрузкой, которая будет на нее возложена.

1. Понимание ватт, вольт и амперов

Как упоминалось выше, расчет электрической нагрузки означает суммирование силы тока всех ваших светильников и приборов. Из соображений безопасности всегда лучше предусмотреть запас прочности. Обычно лучше всего, если нагрузка 90 115 не превышает 80 % 90 116 вашей электрической мощности. Однако для математических расчетов вам необходимо понимать, что такое ватты, вольты и амперы, а также взаимосвязь между ними:

• Ампер = ватт / вольт
• Вольт x ампер = ватт

Это две упрощенные формулы, которые помогут вам рассчитать мощность не только всей вашей электросети, но и отдельных цепей. Например, если у вас есть услуга на 100 ампер с цепью на 240 вольт, то ваша общая мощность составляет 24 000 ватт.

Поскольку рекомендуется не превышать  80 % от общей мощности, это дает вам 19 200 Вт. Это означает, что все ваши приборы, устройства, светильники и т. д. не должны превышать 19,200 Вт в любой момент времени во избежание перегрузки .

Все лампочки и электроприборы имеют номинальную мощность, поэтому рассчитать общую мощность не составит труда.

2. Выполните расчет

Как было сказано выше, как только вы узнаете мощность ваших отдельных цепей или всей сети вашего дома, вы можете приступить к ее измерению в зависимости от нагрузки. Сложите номинальные мощности всех приборов и приспособлений, которые будут одновременно потреблять энергию.

Вам не нужно добавлять все лампочки, все подключаемые устройства и все проводные устройства, потому что вы редко будете запускать все одновременно. Вы точно не будете включать кондиционер и печь одновременно. Точно так же вряд ли получится запустить пылесос и кухонную помощницу одновременно. Существуют альтернативные методы определения подходящего размера для вашей электросети. Вот один из них:

1. Начните с суммирования мощности всех ответвленных цепей освещения.
2. Добавьте номинальную мощность всех штепсельных розеток.
3. Добавьте мощность всех стационарных приборов, таких как стиральная машина/сушилка, электрическая плита или водонагреватели.
4. Вычтите 10 000 и умножьте это число на 0,40
5. Прибавьте 10 000.
6. Добавьте мощность вашего переменного тока или нагревательных приборов (печь + обогреватели), в зависимости от того, что больше — не добавляйте оба!
7. Разделите на 240.

Результатом будет рекомендуемая сила тока, необходимая для обеспечения надлежащего питания вашего дома. Если этот тип расчета электрической нагрузки слишком сложен, у многих электриков есть простое практическое правило, в котором говорится, что 100-амперной сети обычно достаточно для небольшого дома или дома среднего размера со стандартными параллельными цепями и одной или двумя постоянными. электрические приборы, такие как водонагреватель или плита. Дом площадью менее 2500 квадратных футов подойдет, если отопление работает на газе.

Вам понадобится 200-амперная служба, если у вас электрическое отопление и охлаждение или площадь вашего дома ближе 3000 квадратных футов. Для больших домов со всеми электроприборами и системами отопления/охлаждения рекомендуется использовать ток 300 или 400 ампер.

3. Думайте наперед

Хотя эти расчеты помогут вам получить представление о том, каким должен быть размер вашего электроснабжения, лучше всего, если вы берете цифры с долей скептицизма и всегда завышаете. Заранее подумайте о том, как ваша семья может расшириться, или о любом дополнении, которое вы, возможно, запланируете позже.

Вам также следует подумать о своих планах относительно гаража. Если вы планируете приобрести электромобиль или даже два, то это, безусловно, добавит нагрузки. Если у вас есть хобби, такое как работа по дереву или гончарное дело, это тоже может пригодиться. Инвестирование в негабаритный сервис позволит вам легко запустить вспомогательную панель в свой гараж для зарядного устройства для электромобиля или в мастерскую любого типа.
