Электрика в газобетонном доме, пожалуй, единственный тип коммуникаций, устройством которого можно заниматься уже после возведения коробки — и даже после выполнения отделочных работ. Монтаж должен производиться в соответствии с требованиями ПУЭ, которые обязательно будут учтены в сегодняшнем материале.

Разводка электрики в доме из газобетона мало чем отличается от аналогичных работ в прочих строениях, но некоторые особенности все же имеются. Поговорим об этом подробнее.

Содержание

  1. Как своими руками провести проводку в доме из газобетона
  2. Устройство электропроводки в частном доме из газобетона
  3. Подбор схемы
  4. Выбор приборов, инструментов и материалов
  5. Инструменты для монтажа
  6. Скрытый электромонтаж
  7. Открытый монтаж
  8. Порядок монтажа скрытой проводки
  9. Штробы под кабель в газобетоне
  10. Монтаж проводов, распределительных коробок и розеток
  11. Техника безопасности
  12. Заключение
  13. Калькулятор дома из газобетона

Как своими руками провести проводку в доме из газобетона

Очень часто в целях экономии частные застройщики ищут информацию, как выполнить те или иные работы самостоятельно. С одной стороны такой подход выливается в неплохую экономию на найме рабочей силы и профильных специалистов, но с другой — всегда есть риск, что будут допущены технические ошибки, из-за которых могут появиться очень неприятные последствия. В частности ошибки, допущенные при монтаже электрической проводки, чреваты возникновением пожаров и поражения человека током, поэтому к данному делу следует отнестись ответственно.

Виталий Кудряшов

Не экономьте на своей безопасности и безопасности близких – привлекайте, по возможности, к монтажу профессиональных электриков.

Задать вопрос

В техническом плане разведение проводов по комнатам, их фиксация и соединение в одну цепь не является сверхсложной задачей. Для реализации достаточно обладать минимальными знаниями в электрике, чтобы понимать, в какой последовательности выполнять подключение. Применение современных клеммников и прочих приспособлений облегчает эту задачу и добавляет безопасности.

Подобрать провода нужного типа тоже не сложно – информация по сечению проводов, подбираемому по уровню нагрузки, есть в открытом доступе.

Если уверены в своих знаниях и силах, можете браться за работу самостоятельно, изучив рекомендации из этой публикации. Предлагаем ее для прочтения всем, кто нанимает электриков, чтобы быть уверенными в их компетенции.

Устройство электропроводки в частном доме из газобетона

Начнем с основ, дающих понимание общего вида будущей схемы электропроводки. В нашей стране по высоковольтным линиям электропередач (таковые тянутся между населенными пунктами и частично в их пределах) передается напряжение в 10000В.

Далее электричество проходит через понижающий трансформатор и передается в городскую сеть, где используется трехфазная система электроснабжения, напряжение в которой составляет 380В. К домам и квартирам подводится лишь одна из этих трех фаз, напряжение в которой уже равняется 220В. Данным способом можно передавать большое количество электроэнергии, избегая чрезмерной нагрузки на систему при интенсивном энергопотреблении.

  • Фазный провод от общей линии электропередач подключается к распределительному щитку, от которого и начинается внутридомовая электрическая сеть. Данный узел содержит в себе набор различных устройств, осуществляющих контроль над расходом электроэнергии, за напряжением в сети, УЗО и многое другое. Набор этот может отличаться в зависимости от требований безопасности и пожеланий владельца. Например, всю внутреннюю сеть можно сделать последовательной, подключенной через один УЗО, или разделить сеть на составные части, используя несколько автоматов, чтобы иметь возможность отключать от питания розетки не во всем доме разом, а по комнатам.
  • К вводному щитку подается два провода, один из которых фазный, а второй нулевой. От щитка выводится еще один провод, который должен быть соединен с заземляющим контуром. Это дополнительная мера безопасности, требующаяся для отведения напряжения от металлических корпусов электроприборов, чтобы избежать поражения электрическим током при контакте с ними. Согласно нормам ПУЭ (7 издание, п. 1.7.51.) в обязательном порядке должны применяться по отдельности или в сочетании набор мер защиты, уберегающих от поражения электрическим током в случае нарушения изоляции. Защитное заземление электрических приборов является первым в этом списке, поэтому сегодня ни одна современная электрическая система немыслима без данного элемента.
  • От электрического щитка в дом проводится один или несколько фазных проводов – зависит от разработанной схемы подключения, и один нулевой провод, который будет соединен со всеми точками электропотребления в помещениях. Данные провода протягиваются до распределительных коробок, к которым также подходят провода от всех розеток и выключателей.

Стандартную внутридомовую электрическую сеть проще всего представить, как ветвящуюся линию, в которой количество ответвлений зависит от количества точек энергопотребления.

Подбор схемы

Какая схема электропроводки в доме из газобетона наиболее актуальна? Кто-то скажет, что нужно ориентироваться на безопасность и удобство, но вопрос не столь однозначный, так как не стоит забывать и про экономическую целесообразность. Тут следует проявить рациональность мышления, чтобы не переплачивать и обезопасить себя.

При разработке схемы следует учитывать основные правила монтажа электрической проводки:

  • Провода и кабели разрешается располагать только в вертикальном и горизонтальном направлении. Данное требование связано с тем, чтобы любой монтер, придя в дом и начав работать с проводкой без дополнительных приборов, мог представлять, где именно располагаются проводники внутри стены. Тем самым исключается возможность случайного повреждения токоведущих элементов при выполнении ремонтных и монтажных работ.
  • Минимальное расстояние проводов, розеток и выключателей от дверных проемов составляет 20 см. От газовых труб – 50 см. От внутренних и внешних углов минимальное расстояние до вертикальных участков проводки должно составлять 15 см.
  • Следует избегать последовательного подключения нескольких электрических приборов, обладающих высокой мощностью потребления.

Полностью последовательная схема уже давно ушла в прошлое, так как раньше в жилых помещениях не было такого количества электроприборов, как сегодня. При разработке схемы необходимо в обязательном порядке разделить помещения на участки, подключаемые через разные УЗО. Такой метод позволит эффективно управлять электропитанием и применять для прокладки провода и кабели меньшего сечения, что выливается в неплохую экономию. При этом безопасность системы только увеличивается.

Деление на участки производится по разным принципам. Например, к одной ветке можно подключить помещения, находящиеся в одной части строения, а к другим – в противоположной. Также можно разделить помещения по назначению – жилые, подсобные и так далее.

Вне зависимости от выбранной схемы, отдельные автоматы защиты следует установить на мощные электрические приборы — такие как электрический бойлер, духовой шкаф или стиральная машина. Это позволит разгрузить сеть и не остаться, скажем, без отопления и горячей воды, если требуется отключить свет для проведения монтажных или ремонтных работ.

Чем больше веток вы планируете сделать, тем больше для этого потребуется проводов. Чтобы не переплачивать за удобство, рекомендуем остановиться на отделении 2-3 зон для одноэтажного дома, и отдельного подключения отопительного оборудования.

Для удобства использования рекомендуем подписать в щитке все УЗО, чтобы сразу видеть, что к нему подключено.

Если применение схемы параллельного подключения крайне актуально при делении пространства жилого дома на зоны, следует ли его применять в пределах одной зоны, комнаты, стены? Да, такой подход оправдан, но не всегда и везде, и не для обеспечения безопасности.

  • Несомненный плюс, который вы получаете при параллельном подключении розеток – это их независимость. При перегорании и обрыве одного провода остальные остаются работоспособными.
  • При параллельном подключении все провода от розеток и выключателей, так или иначе, соединяются с общим фазным проводом, и нагрузка суммируется на нем. То есть, с точки зрения безопасности такой подход оправдан только в случае, если фазный провод имеет большее сечение.
  • Минусов значительно больше, и главный из них – высокий расход проводов, так как к каждой электроточке от распределительной коробки тянется отдельная линия.

Также потребуется много штробить, чтобы все аккуратно спрятать, а это больше пыли, времени и экономических затрат.
Учтя все вышеперечисленное, делаем вывод, что основные ветки на розетки и выключатели лучше подключить параллельно. Ближайшие друг к другу розетки можно соединить последовательно. Так же следует поступить, если розетки находятся с двух сторон одной стены.

Виталий Кудряшов

Внутри ванных комнат не допускается установка распределительных коробок и выключателей – данные элементы монтируются снаружи, на внешней стене, обычно возле дверного проема для удобного доступа. Розетки внутри ванной должны быть недоступны для прямого попадания жидкостей. Рекомендуется использовать приборы с дополнительной защитой в виде откидываемой крышки.

Задать вопрос

Некоторое оборудование для дома и домашних мастерских требует запитки от трехфазной сети. Принцип подключения приборов мало чем отличается от однофазной, если не считать, что вилка прибора будет иметь 5 контактов. Подключение к такой сети без разрешения поставщика электроэнергии недопустимо. Работы должен выполнять только высококвалифицированный персонал.

Дом из бруса

23.49%

Дом из кирпича

17.51%

Бревенчатый дом

13.6%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.82%

Дом из оцилиндрованного бревна

3.44%

Монолитный дом

3.97%

Дом из пеноблоков

3.92%

Дом из сип-панелей

3.28%

Проголосовало: 3780

Выбор приборов, инструментов и материалов

Упомянутые УЗО (устройства защитного отключения) далеко не все активные приборы, устанавливаемые в электрическом щитке. Что еще можно здесь встретить, и что из этого является обязательным, а что нет?

  • DIN рейка. Металлический профиль с отверстиями, являющийся основанием, на которое устанавливаются электрические приборы. Подбирается под размер щитка и крепится к его задней стенке.
  • Диффавтомат. Устройство, сочетающее в себе функции классического УЗО — а именно, отключение питания при обнаружении токов утечки, и выключателя, следящего за перегрузками по току.
  • Распределительные шины – специальные перемычки, позволяющие с удобством подключать несколько автоматов. Также их называют гребенками.
  • Соединительные шины – применяются для соединения проводов заземления и общих нулей.
  • Реле напряжения – устройство, следящее за перепадами напряжения в сети, и осуществляющее отключение питания при нарушении заданных пределов. Требуется, если вы используете чувствительные к перепадам приборы.
  • Электрический счетчик – его назначение известно каждому.
  • Есть и другие узконаправленные устройства, применение которых обусловлено определенными нуждами, например: модульные ограничители перенапряжений, УЗМ (многофункциональные устройства защиты), выключатели разъединители, модульные контакторы и так далее.

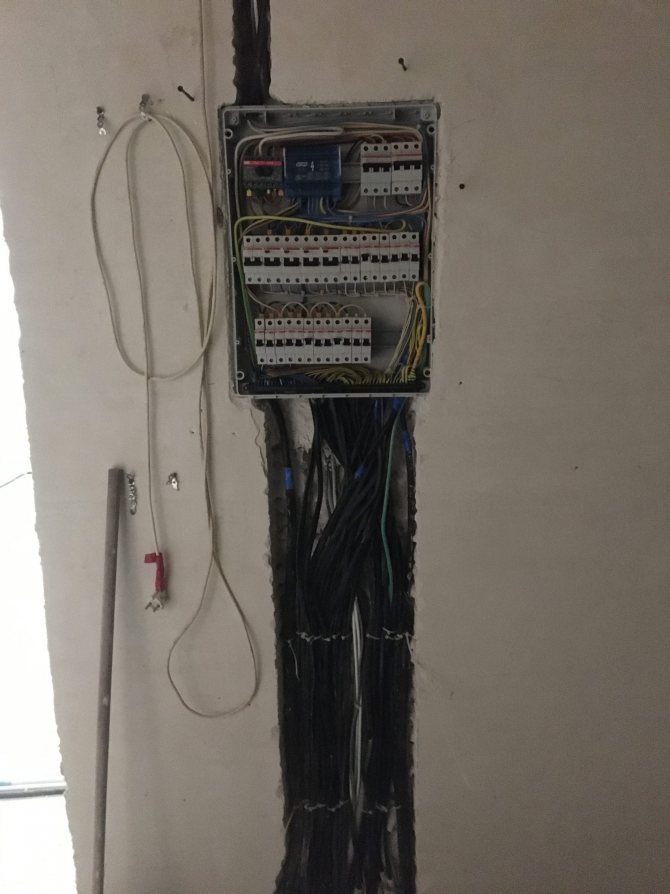

Стандартный набор щитка выглядит так (сохранен порядок подключения устройств):

  1. вводной общий автомат;
  2. электросчетчик;
  3. УЗО; линейные автоматы для подключения отдельных зон.

Виталий Кудряшов

Обратите внимание, что деление сети на зоны можно выполнить за счет УЗО или автоматов. Лучше всего на каждую линию установить по диффавтомату, что позволит увеличить безопасность и сэкономить место внутри электрического щитка.

Задать вопрос

Какого типа и сечения должна быть проводка в газобетонном доме? С типом все просто – всегда применяются провода ВВГнГ или ШВВПнГ, а вот сечение нужно правильно рассчитать. Согласно ПУЭ, минимально возможное сечение провода во внутридомовой проводке составляет 2,5 мм2, но по факту устанавливают проводники сечением 3,5-4 мм.

Чтобы не ошибиться, нужно выполнить нехитрый расчет. Берется максимальная мощность всех электрических приборов, которые будут присоединены к определенной ветке проводки. Данные суммируются и переводятся из ватт в силу тока – амперы, для чего полученная сумма делится на 220. Затем прибавляется 10% запас на возможные дополнительные подключения, и делается расчет сечения провода по сводной таблице 1.3.4. из ПУЭ.

Сейчас во внутридомовых сетях допускается применение только проводов с медными жилами.

Инструменты для монтажа

Для быстрого и качественного монтажа вам потребуется следующий набор:

  • Штроборез двухдисковый для нарезания штроб – этот инструмент обладает наивысшей производительностью, но есть далеко не у всех. В качестве альтернативы можно применить циркулярную пилу, УШМ или ручной штроборез – напомним, что газоблок обладает пониженной плотностью, поэтому легко поддается обработке ручными инструментами.
  • Перфоратор – пригодится для зачистки штроб от остатков бетона или штукатурки, а также для создания отверстий под ПВХ клипсы.
  • Стриппер – приспособления для снятия внешней изоляции с проводов. Не рекомендуем пользоваться ножами, так как они могут повредить токопроводящую жилу.
  • Тестер для прозвонки линий на случай замыкания.
  • Отвертки для работы с розетками, выключателями и клеммами.
  • Современные клеммы с ПВХ изоляцией – их существует много разновидностей, но все они позволяют получить безопасное технологичное соединение проводников. Особенно важно применять клеммы в местах соединения проводов разного сечения.
  • Пластиковые клипсы – нужны для временной фиксации проводов внутри штроб, до заделки их штукатурными смесями.

Скрытый электромонтаж

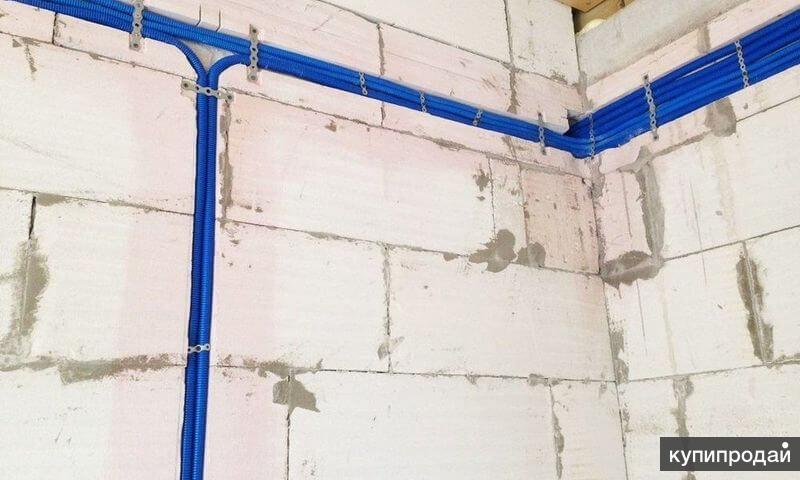

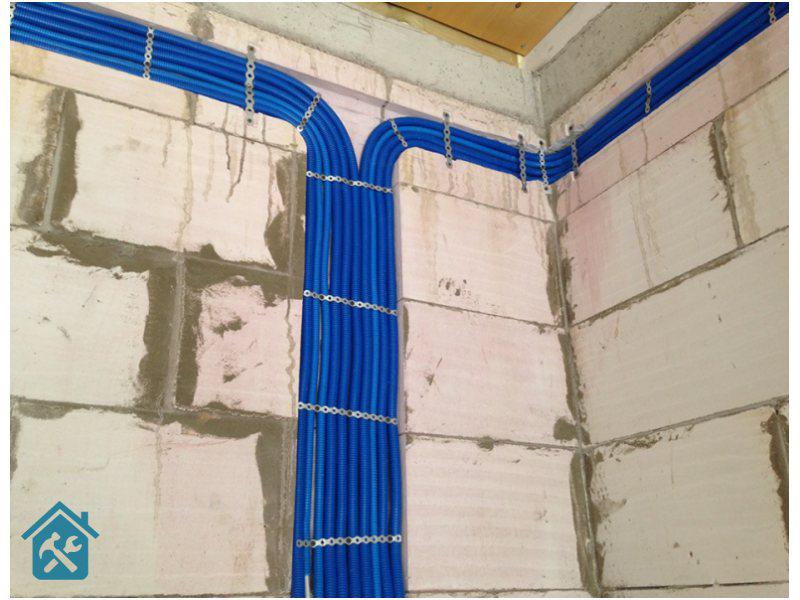

Внутренняя электропроводка бывает двух видов – скрытая и наружная. Первый вариант наиболее технологичный, так как подразумевает сокрытие проводов внутри стен, перегородок, в полу или потолке.

Сегодня наибольшую популярность получили способы прокладки по полу и потолочным конструкциям. Причина в том, что застройщик почти не выполняет работы по штроблению и последующей штукатурке. При этом проводники находятся в безопасном месте и надежно защищены. По стенам пропускаются лишь короткие участки проводов, нужные для подключения розеток, выключателей и светильников.

При потолочной и напольной разводке из схемы часто убираются распределительные коробки, либо же они оказываются замурованными в слоях бетона или под отделочными материалами. Такой подход плох тем, что застройщик убирает доступ к важному техническому узлу на случай ремонта, а значит, подход оправдан лишь тогда, когда работы выполняют профессионалы, дающие гарантии и выполняющие комплексную проверку системы до ее ввода в эксплуатацию.

Открытый монтаж

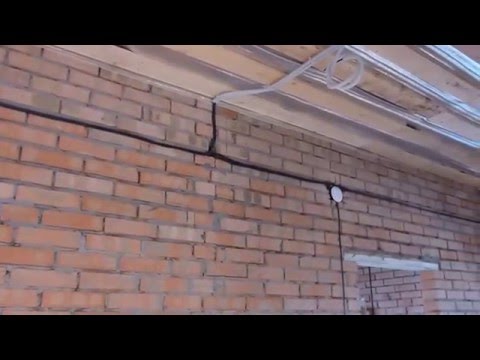

При наружной прокладке провода проходят по внешней поверхности стен. Для защиты провода помещаются в специальные кабель-каналы. Применяется открытая проводка в нескольких случаях:

  1. Материал строительства сооружения не позволяет поместить провода внутри;
  2. В помещении меняется проводка, и нет возможности или экономической целесообразности повторно штробить стены;
  3. Дизайнерская задумка – сегодня вновь популярны винтажные электрические приборы. Провода при этом натягиваются между керамическими опорами.

Делать такую проводку в новом доме из газобетона нет никакого смысла.

Порядок монтажа скрытой проводки

Давайте вкратце разберем, как сделать проводку в доме из газобетона. Весь процесс можно разделить на три этапа.
Разметка

Итак, мы имеем точку ввода фазного провода от электрического щитка в помещение и нам нужно все правильно развести. Чтобы упростить задачу, необходимо разработать простой чертеж, на котором заранее отмечаются места прохождения каждого кабеля, а также точки установки распределительных коробок, розеток и выключателей.

Затем необходимо перенести все отметки на настоящие стены.

  • Для начала определяем высоту расположения горизонтальных частей проводки – обычно она идет в 30 см от потолка. На этой высоте отмечаем положение всех распределительных коробок – возьмите данный элемент и обведите его контур карандашом.
  • Далее обозначаются точки установки розеток и выключателей.
  • Горизонтальными и вертикальными линиями обозначаются границы всех штроб, соединяющих распределительные коробки с выключателями и розетками. Рисовать нужно точно, поэтому удобнее всего использовать длинный строительный уровень и рейки нужной ширины под штробу.

Такая разметка позволит быстрее и точнее нарезать дорожки и распределить их по стенам.

Штробы под кабель в газобетоне

Для дальнейших работ потребуются перфоратор с коронками для сверления бетона и болгарка с диском по бетону.

  • Первыми вырезаются отверстия под розетки и выключатели – под них потребуется коронка диаметром 73 мм. Коронка погружается в стену на глубину 5-6 см – необходимо, чтобы отверстие было глубже коробки на 1-2 см, чтобы хватило места для штукатурной смеси.
  • После сверления внутренняя часть основания сбивается долбежным инструментом – отлично подойдет тот же перфоратор с лопаткой или пикой в качестве наконечника. Внутреннюю часть отверстия необходимо хорошо выровнять.
  • Аналогично делаются отверстия под распределительные коробки. Но так как они имеют зачастую прямоугольную форму, стену придется по контуру резать болгаркой, после чего выбивать лишнее перфоратором.
  • Затем по намеченным линиям делаются прорези – помните, что минимальная глубина штробы составляет 20 мм. Во время резки используйте пылесос, который можно приладить к инструменту – это позволит создать в помещении меньше пыли и грязи.
  • Внутренняя часть штроб так же выбивается. Основание ровняется, после чего можно приступать к монтажу проводки.

Монтаж проводов, распределительных коробок и розеток

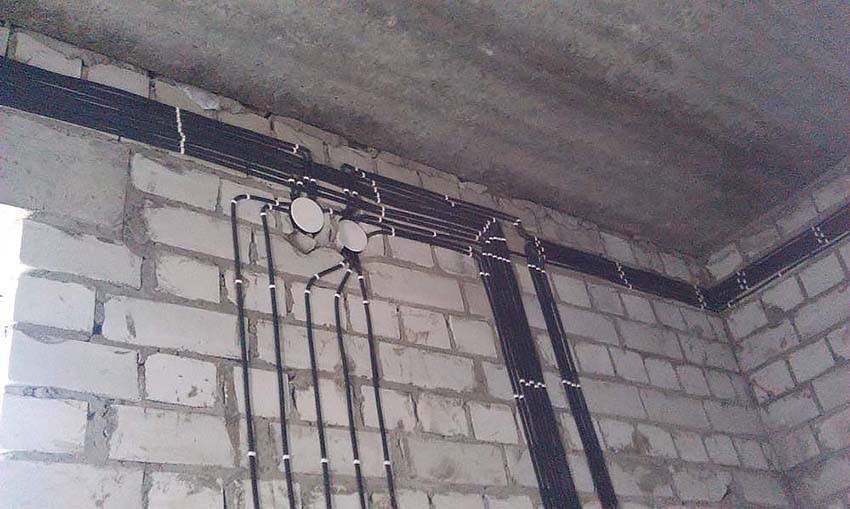

Переходим к монтажной части. Тут потребуются перфоратор с буром по бетону на 6 мм, тара для затворения штукатурной смеси, шпатели, ПВХ клипсы, грунтовка, малярная кисть и пылесос.

Проводка в доме из газобетона выполняется в следующем порядке:

  1. Первым делом необходимо насверлить отверстия под клипсы, которые будут удерживать провода до замазки. Шаг между отверстиями делаем 50-60 см.
  2. Далее нужно очистить штробы и отверстия от грязи и пыли, для чего используется кисть и пылесос.
  3. Внутренняя поверхность штробы грунтуется. Благодаря этому газобетон уменьшает свою впитывающую способность, связываются остатки пыли, возрастает общий уровень адгезии.
  4. Производится прокладка проводов, концы которых заводятся в отверстия розеток, выключателей и распределительных коробок с некоторым запасом для удобства соединения. Пластиковые клипсы вставляются в подготовленные отверстия, захватывая петлей провод. Избегайте переломов провода в местах поворота – делайте изгиб максимально плавным.
  5. Затем устанавливаются пластиковые коробки. Для этого необходимо затворить гипс или любую удобную штукатурную смесь. Раствор помещается внутрь углублений небольшим сплошным слоем, после чего коробки вдавливаются сверху. Провод при этом необходимо продеть в выломанное заранее в коробке технологическое отверстие.

Виталий Кудряшов

Обратите внимание на точки расположения саморезов в коробке – они нужны для фиксации некоторых видов электрооборудования. Если купленная вами розетка не предусматривает этого, разместите саморезы вертикально или диагонально, иначе они будут мешать работе расклинивающего механизма.

Задать вопрос

  • Выдавленные внутрь коробки части смеси аккуратно извлекаются. Далее необходимо приложить шпатель лезвием перпендикулярно плоскости стены, чтобы понять, не выпирает ли коробка за ее пределы. Осуществив регулировку, коробку лучше зафиксировать.
  • В завершение замазываются все штробы. Потребуется минимум два прохода, так как после первого слоя смесь даст усадку, и будет заметная впадина.

После полного высыхания штукатурки можно приступать к установке самих розеток. Сделать это несложно, следуя инструкции производителя.

Техника безопасности

Монтаж электропроводки в газобетонном доме требует соблюдения техники безопасности. Правила просты и позволяют сохранить не только здоровье, но и жизнь:

  • Все внутренние соединения проводки необходимо производить при отсутствии напряжения в проводах. Только после завершения монтажа и полной проверки правильности соединения вводные провода запитываются в щитке.
  • Используйте только качественные провода без поврежденной изоляции.
  • При работе с электроинструментами во время штробления защищайте себя перчатками, очками, головным убором, одеждой с длинными рукавами, закрытой обувью, респиратором или маской и наушниками. Работайте в проветриваемом помещении.

Заключение

Лучше, если в газобетонном доме будет скрытая электропроводка, так как этот материал не горюч и легко штробится. Описанная техника монтажа позволит произвести работы даже без большого опыта. Дополнительно посоветуем применять только качественные клеммы и внимательно проверять качество соединений. Если случилось так, что отрезок провода поврежден (жила или изоляция), не скупитесь и замените его новым.

Однако помните, что электропроводка в доме из газобетона, своими руками сделанная, несет не только блага цивилизации, но и потенциальную опасность. Более того, провода находятся в закрытом виде, и добраться до них потом не получится, поэтому сразу делайте все по уму. А еще лучше — наймите для работы профессионалов.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Вы можете задать свой вопрос нашему автору:

трехфазное напряжение, монтаж, устройство электропроводки

Содержание

  1. Устройство электропроводки
  2. Распределительные коробки в доме из газобетона
  3. Выбор схемы электропроводки
  4. Расчет мощности и выбор сечения кабеля
  5. Монтаж электропроводки
  6. Как сделать проводку в доме из газобетона своими руками

Электропроводка — это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке — это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением — 10 000 В. Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой. Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата.

Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

  • электрощиток;
  • распределительные короба;
  • мощные приборы-энергопотребители;
  • осветительные приборы;
  • выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Самый важный элемент электропроводки — распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это — точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам. Функции распределительных коробов в газоблочном доме:

  • равномерное распределение нагрузки от энергопотребителей;
  • возможность добавления новых энергопотребителей;
  • ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

  1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
  2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

  1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
  2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0. 2 метров, от уровня пола — не менее 0.8 метров, от газовых труб — не менее 0.5 метра.
  3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания — генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики. Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка — все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм.

Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки — 2.5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

  • контуры освещения — 3*1.5 или 3*2 мм;
  • группы бытовых розеток — 3*2.5 мм;
  • электроплита — 3*4 мм;
  • кондиционер — 3*2.5 мм;
  • насосы, котлы — 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм — 25 А, менее — не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы — выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом».

Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона — это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

  1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
  2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
  3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок — по 0.2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
273

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мике Гарретту, который покажет вам несколько быстрых и простых способов прокладки электропроводки в стенах ICF.

Стенограмма видео:

Привет, я Мика Гаррет из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые сделают установку быстрой и легкой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — с фланцем сбоку. Или вы можете использовать металлические ящики. Это стиль, который вы можете установить непосредственно на бетон. Оба хороши и эффективны, вопрос лишь в том, как их установить.

Одним из инструментов, которые можно использовать для быстрой и эффективной работы, является горячий нож, который позволяет очень быстро и эффективно вырезать пенопласт. Вы также можете просто захотеть использовать простую ручную пилу. Это может сделать все, что может сделать горячий нож, просто требуется немного больше грубой работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в своем крупном магазине, в магазине Do It Best, в LBM. Это покупка на сумму около 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы будем монтировать пластиковую коробку. Я собираюсь поставить это прямо рядом с настоящей паутиной. И вот я как бы нарисовал, куда пойдет эта коробка. Я измерил это так, чтобы основание этой коробки находилось примерно между 12 и 13 дюймами, а затем мы прорежем. В этом разделе мы нарисовали это немного слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Этот довольно недорогой инструмент позволяет нам делать простые вырезы на самой стене. Что я собираюсь сделать прямо здесь, так это то, что я собираюсь разрезать прямо рядом с этой перемычкой, чтобы фланец можно было установить прямо на эту перемычку. Нагрев занимает всего секунду, и вы видите, что здесь начинает нагреваться. Это делает очень простым просто вставить этот нож и вырезать именно там, где я уже отметил, и это очень быстро и просто вырезать эти коробки. Я просто хочу убедиться, что обойду все углы здесь.

Итак, теперь у нас есть этот вырез, теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, торчит немного бетона. Я могу взять такой простой инструмент, как этот, и выбить его молотком, что позволит мне установить коробку чуть более заподлицо здесь, сзади, если мне нужно.

Итак, коробка готова к установке. Итак, в этом случае мы собираемся установить металлическую коробку, и я собираюсь вырезать ее горячим ножом. Видите, это просто идет прямо туда, очень легко вырезать это. Теперь, если у вас нет горячего ножа, вы также можете использовать обычную ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы дошли до задней части стены, там вы можете видеть, что это не займет слишком много времени, чтобы отрезать один из них. Я возьму здесь рычаг, ослаблю его и потяну прямо вперед.

И мы немного тугие, так что мы просто вытащим немного этой пены здесь, сверху. Итак, теперь, когда у меня есть моя коробка, я собираюсь прорваться к этой коробке с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу провести свой провод прямо в нее. Это немного облегчит работу электрика в дальнейшем.

Я ставлю свою коробку на место, а затем, что я собираюсь сделать, используя дрель и сверло по камню, я собираюсь просверлить отверстие в задней части. Я хочу убедиться, что я хороший и на уровне здесь. Я получил коробку именно там, где я хотел, и теперь моя коробка красивая и надежная.

Итак, я возьму электрическую бензопилу, чтобы перепилить свои электрические пазы с коробки на коробку. Я буду резать прямо здесь, на межсоединении, потому что это место, где нет паутины. Бензопила делает это быстро и легко, позволяя мне разрезать это и пройти весь путь от коробки к коробке.

Итак, теперь у нас есть погоня, перерезанная от одной электрической коробки к другой. Это то место, куда я теперь могу вставить электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм и правил. Так что я могу взять свой провод и вставить его прямо сюда. Поместите его обратно здесь, а затем, чтобы закрепить его на месте, я могу время от времени капать немного пены, чтобы убедиться, что этот провод не выйдет из своего места, и вы можете видеть, что он соединяется на всем протяжении от коробка к коробке и крепится к стене здесь, где теперь может спуститься провод.

Исайя Вернер 6 июня 2019 г.
РубрикаДом
