Рекуператор воздуха для дома своими руками: Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

Эффективный рекуператор воздуха своими руками.Пластинчатый рекуператор.

Рекуперация является, по сути, методом сокращения потерь через вентиляционную систему, то есть технологией энергосбережения. При помощи рекуперации можно сохранить более 70% уходящего тепла. Энергия используется повторно в одном технологическом процессе! Существуют рекуператоры различных мощностей и конструкций.

В этой статье мы поговорим о пластинчатых рекуператорах и как их сделать своими руками.





Пластинчатый рекуператор.

Главный минус пластинчатого рекуператора — частое обмерзание приточной стороны расположенных вне помещений пластин в зимний период.Имеет кассету, в которой каналы прохождения приточного и  вытяжного воздуха разделены пластинами из листов оцинкованной стали.Потоки не смешиваются,но теплообмен возможен из-за того,что пластины одновременно нагреваются и охлаждаются с разных сторон.Довольно распространен из-за невысокой стоимости и компактности.

Если оценивать эффективность пластинчатых рекуператоров, то КПД таких устройств — около 60%.

Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и подвижных деталей), в таком устройстве не применяются какие-либо потребляющие электричество элементы. Пластинчатый рекуператор, несмотря на некоторые недостатки, а именно: частое обмерзание теплообменника в холодную пору, конструктивную особенность обязательного пересечения труб обеих воздуховодов в рекуператоре, что может быть труднореализуемо, наиболее распространен для устройства приточно-вытяжной установки в домах, квартирах и гаражах. Обмерзание теплообменника решается путем периодичного включения приточного вентилятора или применением байпасного клапана.Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим бытовой рекуператор в работе.



Как сделать пластинчатый рекуператор своими руками.



Если вы задумали сделать пластинчатый рекуператор самостоятельно, то вам потребуется 4м2 оцинкованной жести, ее следует разрезать на пластины 20×30см и сложить их в штабель.

Пластины должны быть идеально ровными, поэтому если применяется оцинковка, удобнее будет резать стопку из трех листов болгаркой, нежели применять ножницы по металлу. Для создания дистанционного зазора между пластинами можно приклеить к ним рамки из полосок технической пробки (толщина 2мм). Промежутки между пластинами должны быть не менее 4мм, чтобы не было слишком большого сопротивления воздушному потоку.

Важно правильно подобрать сечение рекуператора — скорость потока воздуха должна быть равна или чуть больше 1м/с. После укладки всего штабеля щели следует залить герметиком нейтрального состава. После высыхания герметика пластины следует положить в корпус (любая жестяная коробка подходящего размера). Корпус изготавливается из жести, в нем делаются отверстия, в которые вставляются пластиковые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели герметизируются силиконовым герметиком. Короб изготавливают из ДВП или фанеры толщиной 18мм, все стенки утепляют минеральной ватой.

Суммарная площадь пластин составит 3,3м2 при производительности 150м3 /ч, собранный таким образом рекуператор должен иметь эффективность 50—60%. В зимний период, при наружной температуре воздуха ниже —10°C пластинчатые рекуператоры могут обмерзать, поэтому для периодического размораживания в теплой их части необходимо установить датчик изменения давления. При обмерзании приточный воздух будет проходить через байпас, а теплообменник начнет оттаивать согреваемый вытяжным воздухом. Современному пассивному дому система приточно-вытяжной вентиляции просто необходима.Для того,чтобы поддерживать здоровый микроклимат в помещении круглыйгод.Если мыговорим о пассивном доме,то здесь мы имеем  практически герметичное помещение. Дополнительная приточно вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решит проблему развития грибков и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для частного дома, и тем более, для гаража (избыточная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в совокупности со «спертым» воздухом губительны для здоровья человека) — это крайне необходимое устройство.





Есть и такие варианты, попроще, когда пластины изготавливаются из аллюминевой фольги или меди (что гораздо дороже).

Некоторые умельцы берут пластик 3мм,фольгу аллюминевую,двусторонний скотч и из этого изготавливают пластины. Пластик нарезается по размеру,наклеивается на скотч.Скотч с другой стороны нарезается на полоски, полоски наклеиваются на фольгу ( по три штучки параллельно) и складываются в стопку. Делается две большие стопки, которые, в свою очередь,клеются на основание(тоже пластик,но толще).Ребро жесткости для монтажа устройства.

Эти две стопки укладываются в коробку.Коробка общивается пенопластом (если располагается на улиуе), подводятся трубы вентиляции, устанавливаются вентиляторы и устройство ГОТОВО!))





Вот один из такие вариантов!!!

И вот:



Так что все в ваших руках! Дерзайте!!!



80 фото преимущества применения и использования

Современное оборудование позволяет не только создавать нормальный микроклимат в доме или в квартире, но и обеспечивать экономию энергоресурсов. Одним из таких приспособлений является рекуператор, отличающийся простотой конструкции и высокой эффективностью при теплообмене.

Конструктивные особенности

По своей конструкции рекуператор воздуха для дома похож на систему вентилирования. Однако поступает в помещение уже подогретый воздух. Возможна работа и на охлаждение. Но в последнем случае, в отличие от кондиционера, затраты электроэнергии и заправка фреона не нужны.

Изменение температуры входящих потоков обеспечивается за счет теплообмена между теплоносителями, поскольку в устройстве предусмотрена тонкая стенка, исключающая их смешивание.

Основу рекуператора составляет теплообменник. Также в системе присутствует приточный и вытяжной вентиляторы или электронагреватель, фильтры, обратный клапан и другие приспособления. Сам теплообменник имеет двойные стенки, разделяющие два потока воздуха. Они не смешиваются.

Но при этом происходит передача тепловой энергии за счет высокой теплопроводности стенок. Причем более разогретый выходящий воздух обеспечивает более высокую температуру поступающего в помещение потока.

Принцип работы и преимущества

Рекуператор накапливает тепло, которое имеют выходящие воздушные потоки. Затем оно передается входящим массам. При этом сам КПД передачи достаточно высок. Свежий воздух подается уже подогретым, а поэтому снижается нагрузка на систему отопления. Схему функционирования можно рассмотреть на фото рекуператора для дома.

Конкретно в процессе работы действуют механизмы двух типов.

Во-первых, проходя через восстановительную камеру керамического типа, воздух нагревает ее с передачей до 95-97% имеющейся энергии. Как только камера нагреется до определенного уровня, происходит переход теплообменника на работу по забору снаружи новый воздушных масс.

Во-вторых, входящие струи нагреваются в восстановительной камере за счет накопленного тепла. Подогретые они и поступают в дом. А после того как рекуператор остынет, система переключается на работу в качестве вытяжки.

Достоинствами системы рекуператора являются:

• высокая эффективность проветривания без необходимости сооружения дополнительной мощной вентиляционной системы;
• обеспечение комфортного микроклимата;
• экономия расхода энергоресурсов на отопление;
• вывод из помещения загрязнений и удаление запахов;
• поступление очищенных с использованием специальных фильтров потоков;
• возможность самостоятельного монтажа;
• автоматическое функционирование;
• невысокие затраты по обслуживанию в процессе эксплуатации.

Правила расчета технических параметров

В процессе определения, какой рекуператор лучше для вашего дома, необходимо правильно рассчитать требуемую производительность и возможный КПД.

Первый показатель должен учитывать санитарную норму по вентилированию помещений. Так, при постоянном нахождении в доме людей минимальная норма поступления свежего воздуха на человека составляет 60 м3 в час. Для подсобных участков этот параметр может быть сокращен в 3 раза.

В процессе расчета производительности следует определить разность между температурой воздуха, которая должна быть в помещении, и сложившейся на улице. Этот показатель следует умножить на санитарную норму и коэффициент 0,355.

А вот получить требуемый КПД немного сложнее. Нужно произвести замеры температуры в трех точках: на улице, на выходе из помещения и входе в него. Сначала рассчитывается разность между поступающим нагретым воздухом и уличной температурой, а потом – между теплым выходящим и уличным. Для вычисления искомого параметра первый показатель делится на второй.

Разновидности агрегатов

Виды рекуператоров приточно-вытяжного действия могут иметь разнообразные конструкции. Отличаются и отдельные модели между собой по техническим параметрам. Среди популярных моделей приборов можно выделить MMotors-JSC Эко-Свежесть 01, SHUFT RHPr, Korf PR40-20, Dantex DV200 HRE.

Пластинчатый

Рекуператор изготавливается в виде металлических пластин с высоким уровнем теплоемкости. Они собираются в кассеты, монтируемые в короб.

При движении воздушных потоков осуществляется их подогрев или охлаждение, исходя из режима работы. Конденсат не задерживается, а эффективно удаляется по дренажной системе.

Это наиболее производительная модификация, отличающаяся удобством в эксплуатации при демократических ценах на оборудование. В качестве недостатка можно отметить наледь, которая образуется при работе рекуператора осенью и зимой.

Роторный

Приточно-вытяжное перемещение воздушных масс обеспечивается работой лопастей, а система, участвующая в теплообмене, включает 1 или 2 ротора. Работает такой цилиндрический короб достаточно просто.

Как только начинается откачка воздуха и нагрев короба до установленного уровня, включается механизм закачивания свежих масс в помещение.

Достоинства аппарата много:

• высокая эффективность и КПД;
• отсутствие конденсационных образований и наледи;
• использование изменения скорости вращения лопастей при регулировании параметров закачки;
• исключение эффекта «сухого» воздуха.

Но при этом потребляет устройство больше электроэнергии, вращающиеся компоненты изнашиваются, а установка рекуператора может потребовать обустройство дополнительной вытяжки.

Крышный

Данная модификация по конструкции аналогична пластинчатым моделям, но размер значительно больше. Поэтому использование целесообразно только в больших по площади домах и зданиях производственного типа. Поскольку рекуператор монтируется на участке крыши, то уровень шума при работе будет минимальным.

Гликолевый

Рециркуляционный аппарат регенеративного вида представляет собой комбинацию пластинчатого и роторного. В его работе участвует водно-гликолевый состав в качестве промежуточного теплоносителя с высокими параметрами теплоемкости. Эта характеристика повышает качество работы системы.

Как сделать прибор самому

Соорудить рекуператор для дома своими руками можно из стали оцинкованного типа. Нужно подготовить 2-4 м2 листов, из которой ножовкой или болгаркой вырезать прямоугольники 200х300 мм.

По краям заготовок наклеивается изоляционный материал. Потом пластинки выкладываются друг на друга. Благодаря проклейке термоизолятора получаются зазоры около 4 мм. Стыки надо обработать герметиком.

Для крепления нужно изготовить корпус, который вместит в себе все пластины. В стенках проделывают отверстия под фланцы для крепления воздуховодов. Стыки также герметизируются. После высыхания герметика пластинчатая конструкция вставляется в короб, а внешние его стенки отделываются теплоизоляционным материалом. Собрав и установив рекуператор, вы сохраните благоприятный микроклимат в помещении.

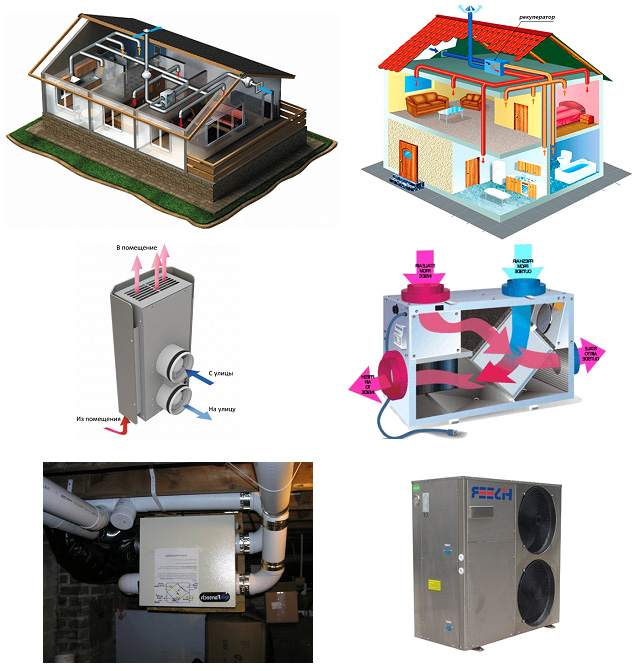

Фото рекуператора для дома

Также рекомендуем посетить:

• Как сделать вентиляцию своими руками
• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Вентиляция в гараже
• Бесшумные вытяжки
• Как почистить вытяжку
• Вентиляция в частном доме
• Вытяжка в погребе
• Вентилятор для ванной
• Вентиляция в бане
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

Рекуператор воздуха для дома своими руками, видео

Содержание

• Типы воздушных рекуператоров
• Описание процесса
  • Для изготовления рекуператора мне понадобилось:
  • Работа над ошибками или Вывод

Типы воздушных рекуператоров

Изготовить рекуператор своими руками по чертежам несложно, стоит только приложить определенные усилия, подробно изучить разновидности этих приборов. Наиболее распространенные агрегаты, устанавливаемые в жилых домах, коттеджах:

1. Рекуператор пластинчатого типа. Он представлен специальными прочными пластинами, которые собраны одним цельным кубом. В нем воздушные потоки не смешиваются, но обмениваются при этом своими температурными показателями. Пластинчатый прибор отличается небольшими размерами, конструктивно прост, поэтому и нашел широкое применение.

   Сделать рекуператор своими руками не сложно, если знать его разновидности

2. Механизм роторного действия предполагает подключение к источнику электроэнергии. На имеющемся цилиндре закрепляется роторная деталь, которая прокручивается без остановки между каналами, подающими и удаляющими воздушные потоки. Существенная особенность роторных установок заключается в масштабных размерах, этим и объясняется их применение и монтаж на промышленных объектах. При этом отличается высокая производственная эффективность, достигающая отдачи в 85% и более.
3. Установка с водяной рециркуляцией очень похожа на пластинчатый механизм, но конструкционно она более сложная, оснащенная структурными элементами, присутствующими в разных местах. Теплоноситель в данном случае циркулирует только в принудительном режиме при помощи электричества и может быть представлен антифризом или обычной водой.
4. Рекуператор на крышу. Он не используется для установки в жилые здания, эксплуатируется чаще всего в производственных масштабах. Если говорить про коэффициент полезного действия, он достигает показателя в 68−70%. Обустройство таких агрегатов не требует значительных финансовых вложений.

Самый удобный в подключении и последующей эксплуатации, доступный по стоимости — пластинчатый рекуператор. Его проще всего изготавливать своими руками.

Описание процесса

Чтобы конструкция получилась правильной и надежной, необходимо придерживаться определенного алгоритма действий. Особых знаний не понадобится, но смекалку и сообразительность проявить придется:

1. Материал укладывается на ровную поверхность, разделяется режущим инструментом на квадратные пластины со сторонами 20−30 см. Таких заготовок понадобится несколько десятков. Идеально ровными пластины получаются при использовании электролобзика.
2. Затем подготавливаются деревянные рейки, пробковый материал. Их параметры в точности должны соответствовать сторонам нарезанных предварительно квадратов. Они наклеиваются на противоположные стороны заготовок, последняя остается пустой. Процесс приостанавливается до полного просыхания клея.

   Собирая рекуператор самостоятельно, важно выполнять действия последовательно

3. На следующем этапе квадраты собираются в единую кассету. Каждый лист аккуратно укладывается под углом в 90° относительно предыдущего. Завершающий элемент рекуператора — неоклеенная пластина.
4. Подготовленная функциональная установка закрепляется в каркасе при помощи строительного уголка.
5. Имеющиеся отверстия, щели, обрабатываются герметиком, который предотвращает коррозийные процессы.
6. Обязательно делаются крепления, фиксирующие фланцы на сторонах кассеты с пластинами. Нижняя часть оснащается дренажным проемом, через который выводится трубка с конденсатом.
7. Корпусные стенки оснащаются направляющими, которые выполнены из прочных уголков.
8. После этого подготовленная рабочая деталь помещается в коробку, соответствующую параметрам.
9. Не стоит забывать про изоляционный материал, прокладываемый в рекуператоре. Он прочно крепится на внутренней стороне корпусных стенок конструкции.
10. Предотвращение наледи в зимнее время обеспечивается за счет монтажа датчика давления. Он обычно монтируется в зоне, через которую поступает теплый воздушный поток.
11. Завершающий этап — устройство готового к применению рекуператора в общую вентиляционную систему.

КПД такого агрегата достигает отметки в 65%. Этого достаточно для создания в жилом доме, коттедже комфортного микроклимата. Также не стоит забывать, что лучше собирается рекуператор воздуха своими руками по чертежам, подготовленным заранее.

Рекуператор, собранный самостоятельно, может создать в вашем доме комфортные условия, а вы при этом сэкономите средства

Существует огромный выбор охладительных систем, устанавливаемых в жилых, производственных объектах. Но для собственных нужд вполне реально изготовление рекуператора для теплообменника самостоятельно, сэкономив при этом денежные средства.

Вопрос энергоэффективный волнует наверное каждого владельца недвижимости. Проветривание как способ обновления воздуха в помещении не всегда подходит, зимой это достаточно большие потери тепла, и большая вероятность простыть, поэтому и был придуман теплообменник для проветривания.

Простыми словами — смысл рекуператора для вентиляции в том, что входящий с улицы холодный воздух, подогревается выходящим воздухом из помещения, т.е. происходит теплообмен «грязного» воздуха со свежим, без перемешивания воздушных потоков.

Ну вроде бы вступление получилось внятным, поэтому я перейду непосредственно к постройке рекуператора своими руками. В сети много примеров изготовления таких устройств, собственно которыми я и воспользовался, немного дополнив и переделав под себя. И так, мне понадобился такой теплообменник для комнаты отдыха в бане, это помещение около 24 кв.м., поделенное перегородкой, до определенного времени использовалось как единственное жилое помещение на даче.

Для изготовления рекуператора мне понадобилось:

1. Поликарбонат сотовый — 1 лист 4мм (210*600 см.)
2. Экструдированный пенополистирол — 5 листов 30 мм (120*60 см)
3. Канальные вентиляторы 100 мм (производительность 100 литр/в час) — 2 шт
4. Пена монтажная
5. Клей для пластика (не момент)
6. Провода для подключения вентиляторов

Для начала я нарезал пластин из поликарбоната с помощью дискового ножа (вот такого) и металлической линейки.

Один воздушный поток пойдет непосредственно по сотам поликарбоната, а другой, пересекающий его нужно пустить между этими пластинами, для этого нарезал из таких же пластин полосок (соломки), что бы потом приклеить их.

После склейки пластин получилось вот так

Фото после склейки блока, стрелками показал движение воздушных потоков. Потоки идут по всей высоте блока. Таких блоков будет два.

Блоки готовы, они должны быть одинаковой высоты.

После изготовления основных блоков для рекуператора, сделал короб из экструдированного пенополистирола, для склеивания использовал монтажную пену, просто нанес ее на торцы и прижал, поставил теплообменные блоки для примерки, вот что получилось:

Установил вентиляторы, второй на фото не видно,желтыми стрелками показаны щели, которые тоже нужно запенить.

Собственно на этом самодельный рекуператор практически закончен, на очереди его установка. Как я писал в начале статьи, он был сделан для бани, для комнаты отдыха, но установил я его в моечной, откуда уже по воздуховодам, через рекуператор подается свежий воздух, и откачивается «грязный/влажный/с запахами» На фот еще раз показал стрелками как двигаются воздушные потоки.

Желтыми стрелками обозначен поток выкачиваемого воздуха, а синими стрелками — поток закачиваемого (свежего). В результате встречи этих потоков в теплообменниках из поликарбоната, происходит теплообмен, который повышает входящий холодный воздух практически до комнатной температуры, это при температуре на улице -5 -10 градусов, если температура ниже, то конечно поток входящего воздуха холоднее.

Рекупиратор в готовом собранном виде выглядет так.

Крышка закреплена на длинные саморезы по дереву, можно впенить в нее стекло что бы наблюдать за конденсатом и прочими процессами в рекуператоре, в моем случае, холодный воздух начинает прогреваться уже в воздуховоде, поэтому конденсата в рекуператоре нет.

Работа над ошибками или Вывод

Для того чтобы прокачать такие воздуховоды нужны более производительные вентиляторы, мне пришлось добавить еще по одному вентилятору на входа в воздуховод, в месте входа в стене, но лучше поставить вентиляторы на 150 мм, с производительностью 300 литров в минуту, только они существуют только в диаметре 150 мм, можно купить центробежный бесшумный на 125 мм, с хорошей производительностью, типа такого.

Я заказал на алиэкспрессе вот этот, пока не пришел, сказать ни чего не могу. Рекуператор планирую переносить в дом (уже построен), поэтому канальные вентиляторы не справятся, нужно два центробежных.

Так же на включение самодельного рекуператора удобно поставить какое нибудь реле времени, что бы он включался раз в час на 15 минут, так называемое проветривание. Таймер использую вот такой, покупал в Китае.

У меня пока все. С удовольствием отвечу на вопросы.

YANVENT » Как сделать рекуператор для частного дома своими руками

Рекуператор для частного дома — теплообменная вентиляционная установка, позволяющая обеспечить подогрев подаваемого в помещение свежего воздуха за счет повышенной температуры удаляемых из здания отработанных воздушных масс. Приточный вытяжной потоки обмениваются тепловой энергией не смешиваясь. Благодаря этому обеспечивается требуемый воздухообмен в помещении и дополнительно сокращается расход энергоносителей на отопление. Снижение разницы температур между наружным и внутренним воздухом даже на несколько градусов позволяет сэкономить до 25–30% тепловой энергии.

Отметим, что отдельные заводские модели устройств обладают коэффициентом полезного действия 85–90%. Конечно, самодельные устройства таким показателем не порадуют, но получить некоторую экономию можно и при их помощи. Поэтому давайте разбираться — как сделать рекуператор для частного дома своими руками.

Принцип работы простейших рекуператоров

Основная деталь рекуператора — теплообменник, состоящий из параллельных или пересекающихся каналов, по которым проходят вытяжной и приточный поток воздуха. Сами каналы изготовлены из материалов с хорошей теплопроводностью. Благодаря минимальной толщине стенок происходит их быстрый нагрев под воздействием теплого воздуха, выводимого из помещения. Холодный же воздушный поток нагревается при прохождении через такой простейший теплообменник.

Чтобы обеспечить высокий КПД установки и не допустить при этом смешивания потоков воздуха, необходимо решить несколько технических задач, а именно:

• Максимально увеличить площадь соприкосновения теплой и холодной воздушной струи. С увеличением площади поверхности каналов возрастает количество переданной тепловой энергии. То есть в результате обмена с вытяжным потоком на улицу будет выброшено меньшее количество тепла, которое расходовалось на отопление помещения.
• Чтобы предотвратить возможность смешивания теплого и холодного воздуха необходимо добиться максимально возможной герметизации каналов теплообменника. Если упустить из вида этот момент, то ни о каком притоке свежего, насыщенного кислородом, воздуха говорить нельзя.

Еще один момент, о котором следует помнить. Вытяжка удаляет из здания воздушный поток, который насыщен водяными парами. В результате быстрого охлаждения происходит их конденсация на стенках каналов, что приводит к появлению наледи на внутренних поверхностях рекуператора и снижает интенсивность теплообмена. Чтобы предотвратить такую возможность, следует предусмотреть установку клапана для переключения исходящей струи на обдув теплообменника, что будет способствовать удалению льда.

Изготовление пластинчатого рекуператора

Наиболее простая модель самодельного рекуператора, которая собирается из листового металла. Лучше использовать алюминий, у него выше теплопроводность, но в целях экономии в домашних условиях теплообменники делают в основном из оцинкованной стали. Схема сборки следующая:

• Нарезают 40–70 квадратов со стороной 20–30 см.
• Готовят прокладки из листовой технической пробки толщиной 3–5 мм — ширина полосы составляет 10-15 мм.
• По кромке двух противоположных сторон приклеивают по полоске пробки. Теплообменник собирают, чередуя направление получившихся каналов — для этого укладывают квадраты так, что направление полос пробки было перпендикулярным в соседних слоях.
• Теплообменник размещают по диагонали в подходящий по размеру корпус. Обычно его изготавливают из того же листового железа, фанеры или OSB.
• В корпус врезают 4 фланца (ниппеля) для подключения вытяжной и приточной вентиляции (вход и выход для каждого).

Еще более простой вариант связан с применением гофрокартона для изготовления теплообменника. Квадраты из этого материала также располагают крест-накрест, причем воздух движется именно по ячеистой структуре каждого слоя. Конечно, у этого материала теплопроводность ниже, поэтому и КПД установки будет меньшим. Но следует отметить, что в этом случае удается существенно снизить себестоимость конструкции. Многие производители уже организовали выпуск бытовых рекуперационных установок именно на основе целлюлозных теплообменников.

Изготовление трубчатого рекуператора

Еще один вариант, который вполне можно собрать в домашних условиях. Для корпуса используют обычную ПВХ канализационную трубу диаметром 160 мм. Теплообменник формируют из алюминиевых или медных трубок диаметром 10–15 мм. Поступающий с улицы воздух подключают к канализационной трубе, а вытяжной поток пускают по теплообменнику. Коэффициент полезного действия установки зависит от количества использованных трубок из цветного металла.

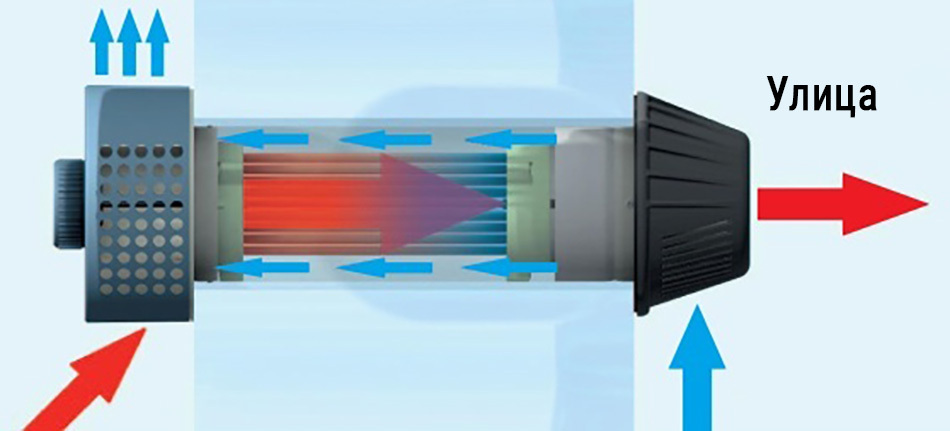

Еще одна разновидность устройства — коаксиальный рекуператор. Также потребуется одна канализационная труба, а вот в качестве теплообменника применяют гофрированный воздуховод из алюминиевой фольги. Он максимально растягивается и просто вставляется внутрь трубы. По своему КПД такая версия не уступает трубчатому рекуператору.

Дополнительно в самодельные конструкции монтируют фильтры из простейших подручных материалов, вытяжные и приточные вентиляторы. Это позволяет обеспечить более высокую эффективность работы установки и предварительную очистку поступающего в квартиру воздуха от пыли. Но в этом случае существенно усложняется техническое обслуживание и чистка (дезинфекция) устройства.

Стоит отметить, если требуется гарантированный результат — стоит обратить внимание на заводские модели, тем более что для бытовых установок цена на текущий момент не так уж и высока, а эффективность существенно выше.

Рекуператор воздуха для дома своими руками: руководство по изготовлению

С приходом пластиковых окон и герметичных отделочных материалов, острее встала проблема проветривания помещений. Застоявшийся воздух накапливает пыль, углекислый газ, влагу и вызывает недомогания у жильцов, а также плесень и грибок на стенах и окнах здания.

Системы вентиляции гораздо эффективнее справляются с улучшением микроклимата, чем простое проветривание.

Однако энергопотребление системы может быть весьма ощутимым, ведь зимой морозный воздух нужно подогреть, прежде чем он попадёт к людям. Сократить расходы можно несколькими способами. Рассмотрим самый оптимальный — как сделать рекуператор воздуха для частного дома своими руками.

Содержание

• 1 Принцип работы рекуператора
• 2 Типы конструкций
• 3 Рекуператор воздуха для дома своими руками
  • 3.1 Плюсы и минусы пластинчатого рекуператора
  • 3.2 Материалы для изготовления
  • 3.3 Изготавливаем рекуператор для дома — чертежи изделия
• 4 Расчет рекуператора
  • 4.1 Как узнать КПД готового рекуператора
• 5 Заключение
• 6 Видео на тему

Принцип работы рекуператора

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздуху.

Происходит эта передача различными способами, но в любом случае, посредством дополнительного материала теплообмена, так что два потока не смешиваются (или практически не смешиваются).

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном. Но в любом случае показатели значительные – от 50 до 91 % экономии.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока и снижается нагрузка на кондиционеры.

Типы конструкций

Есть несколько основных видов конструкций рекуператоров:

1. Пластинчатый.
2. Роторный.
3. С теплоносителем.
4. Трубчатый.

Пластинчатый – состоит из собранных воедино листов алюминия, который обладает самыми хорошими показателями теплопроводности при приемлемой цене материала. Прост в исполнении, нет движущихся деталей, недорогой. КПД – 40-70 %.

Роторный имеет вращающийся вал, работающий от электричества, и два канала с противотоками. Воздух прогревает часть ротора, она поворачивается и передаёт тепло холодному потоку в другом канале.[ads-mob-1] [ads-pc-2]КПД обычно у таких приборов выше, но:

• энергозависимость;
• большие размеры;
• сложность воспроизведения;
• сложность ремонта и обслуживания;
• а также то, что потоки немного, но смешиваются…

…делают ротор не столь популярным среди потребителей.

Варианты с теплоносителем и трубчатые ещё более сложны для воспроизведения в домашних условиях.

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

• неплохой КПД;
• простота конструкции;
• доступность материалов;
• энергонезависимость;
• нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

• Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
• Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
• Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.
• В своём доме проще всего сделать «грунтовый теплообменник» — трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 — 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
3. Герметик (не кислотный).
4. Клей.
5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
6. 4 фланца, такого же сечения, что и трубы.
7. Минвата (4 см толщиной).
8. Уголок.
9. Метизы.
10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома — чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов. Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу.

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть. Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции.

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Расчет рекуператора

[ads-pc-4]Какой мощности нужен рекуператор для конкретного помещения. Формула расчётов такая:

Q = 0,335 х L х (t_кон. – t_нач.).

• Qпроизводительность (метры куб. в секунду).
• L – это количество приточного воздуха, которое должно поступать по нормам на человека (60 м³ в час на того, кто постоянно находится в помещении, и 20 м³ на временного посетителя.).

В скобках – разница между температурой, которую нужно достичь и той, что поступает с улицы.

Например, нужно подогреть воздух на 20 °С в помещении, для которого требуется 120 м³ воздуха в час.

Q = 0,335 х 120 х 20 = 800 Вт.[ads-mob-2]

Как узнать КПД готового рекуператора

Для этого нужно снять замеры температуры воздуха в трёх точках входа:

• Поступающего с улицы до рекуперации (t_улич. )
• Поступающего потока в дом, после рекуперации (t_рекуп.)
• Выходящий из дома поток до рекуперации (t_дом.)

КПД = (t_рекуп. — t_улич.) : (t_дом. — t_улич.)

Полученный результат умножается на 100%

Пример:

На улице +3°С, дома +22°С, рекуперированный поток +14°С.

КПД = (14 – 3) : (22 – 3)

КПД = 11 : 19 = 0,57

0,57 х 100% = 57 %

Итак, КПД этого устройства, в данных условиях – 57%

У одного и того же агрегата, при разных условиях, будут разные показатели КПД.

Заключение

Практикой доказана эффективность рекуператоров для систем вентиляции не только в общественных местах, но и самых обычных частных домах. Опытом множества мастеров-любителей доказано, что рекуператор вполне можно собрать самостоятельно. Приборы получаются не хуже фабричных, но себестоимость их в разы ниже!

Видео на тему

• Предыдущая записьВентиляция в гараже своими руками — схема устройства и правила монтажа
• Следующая записьОбратный клапан для вентиляции своими руками: изготовление по шагам

Adblock
detector

Что такое рекуператор, для чего нужен и как сделать своими руками — Вентиляция и кондиционирование

Эффективная система вентиляции должна использовать теплоту нагретого воздуха, который циркулирует из помещения на улицу. Для этого в схему внедряют специальное устройство – теплообменник. Он передает тепловую энергию от нагретых воздушных масс поступающим извне. Из-за простоты конструкции можно сделать рекуператор воздуха своими руками, но с учетом специфики конкретной модели.

Содержание

1. Рекуператор: что это такое
2. Принцип работы
3. Классификация
4. Как сделать рекуператор воздуха своими руками для частного дома
5. Пластинчатый
6. Порядок изготовления
7. Трубчатый
8. Порядок изготовления
9. Правила монтажа
10. Этапы монтажа

Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

• В схеме есть две камеры – подача и вывод.
• Между ними установлена перегородка.
• Энергия от теплого потока через стенку передается холодному.
• Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

• Пластинчатый. Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
• Роторный. Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
• Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L=n*v

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

Материалы:

• Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
• Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
• Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления

1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Недостаток этой схемы – большая стоимость поликарбоната. Часто используют обрезки этого листового материала, которые остаются после козырьков, теплиц.

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

В домашних условиях можно изготовить рекуператор из гофротрубы и канализационной трубы. Для эффективной работы длина конструкции должна быть не менее 4 м. Поэтому следует заранее продумать место ее установки.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Трубчатый рекуператор

Порядок изготовления

1. Обрежьте пластиковую заготовку и обработайте края.
2. Установите два тройника по краям конструкции.
3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Недостаток – трудоемкость изготовления и низкая теплопроводность пластика по сравнению с гофрированным металлическим рукавом

Правила монтажа

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует. Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м². Учитывается наличие межкомнатных дверей.

Этапы монтажа

1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
5. Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Как установить HRV или ERV самостоятельно

Обновлено 12 августа 2021 г.

Автор: Стив Максвелл

Прежде чем начать. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов по вентилятору с рекуперацией тепла в конце этой статьи. Все вопросы исходят от реальных людей, которые ищут настоящие ответы. – Стив Максвелл

Некоторые из наиболее частых вопросов, которые я получаю, исходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентилятора с рекуперацией тепла (HRV). Это устройства, которые подают свежий воздух в ваш дом, выбрасывая спертый воздух наружу, а также сохраняя большую часть энергии, которую вы вложили в обогрев и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, теплообменниками с рекуперацией тепла или просто теплообменниками. Независимо от названия, эти элементы оборудования могут сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. HRV ниже — это то, что мы установили у него дома.

Установка вашего собственного HRV, подобного этому, является умеренно сложной задачей, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый заводской дом весной 2000 года, он усвоил суровый урок о качестве воздуха в помещении. «В комплект поставки дома, который мы купили, входил вентилятор с рекуперацией тепла (HRV), — вспоминает Брайан, — но его установка не была включена в сделку, поэтому он просто лежал в коробке. Мы не сразу приступили к подключению HRV, потому что нам не нравились оценки в 1000+ долларов, которые мы получили за его установку. По крайней мере, до тех пор, пока не ударила холодная погода и из наших окон не начал капать конденсат. Есть что-то в черной плесени, растущей на совершенно новых оконных рамах, что создает совершенно новое ощущение безотлагательности».

Эта срочность привела к тому, что мне позвонили и попросили помочь с установкой. HRV, который вы видите на всех этих фотографиях, — это тот, который мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу баксов.

Я не являюсь профессиональным подрядчиком по ОВКВ, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, они должны быть установлены во многих более современных домах, чем сейчас. Плохое качество воздуха в помещении является серьезной скрытой проблемой, затрагивающей здоровье многих людей, особенно детей. Во-вторых, задача установки HRV вполне по силам любому среднеквалифицированному мастеру с помощником. Если вы можете резать листовой металл, подвешивать вещи к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно. Два человека могут добавить один к типичной системе воздушного отопления за один полный рабочий день, если они суетятся. Потратьте два дня на работу, и это будет похоже на пикник. Неплохо, учитывая, что задача экономит серьезные деньги. В свое время я установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие полезные вещи они могут принести в ваш дом.

HRV BACKGROUND : Нажмите, чтобы узнать, как работает HRV и почему эта технология подходит для современных тесных домов.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждого задания HRV различаются. Кроме того, к каждому устройству в любом случае прилагается собственный набор инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным приемам, которые вы не найдете ни в одном руководстве производителя. Думайте о них как о наборе советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и вкручивать винты, установка HRV — это то, с чем вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV представляет собой оборудованную вентилятором коробку размером с небольшой ящик для инструментов механика.  Вот внутренности одного. Все HRV направляют подачу свежего наружного воздуха в ваш дом, в то время как застоявшийся воздух из помещения выбрасывается наружу. Эта двухпоточная система является вентиляционной частью уравнения. HRV также восстанавливает большую часть тепла из спертого воздуха, прежде чем выпустить его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытом HRV ниже. Вы должны понимать эти функции, чтобы выбрать наилучшее место для вашего устройства. Хорошее планирование — первый шаг к успешной установке.

Открытый HRV показывает сердцевину теплообменника, а также впускное и выпускное отверстия.

Расположение любого HRV должно удовлетворять следующим условиям:

• как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
• доступ к дренажу для приема конденсата из агрегата
• ближайший источник электричества для питания внутренних вентиляторов и элементов управления
• близость к любым существующим каналам отопления или охлаждения, которые могут использоваться для распределения свежего воздуха по всему птичнику

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое сведет к минимуму длину воздуховодов, необходимых для его подключения к улице и к любой существующей системе воздуховодов внутри вашего дома. Впускные и вытяжные воздуховоды, которые соединяются с жалюзи на наружных стенах, должны иметь заводскую изоляцию, а оба воздуховода, ведущие в помещения и из них исключительно внутри помещений, должны быть изготовлены из простого жесткого металла. Типичный размер воздуховода составляет 6 дюймов в диаметре для обоих типов. Вы можете попытаться обойтись 5-дюймовым экраном, но этот размер может не обеспечить достаточный поток воздуха. Зачем рисковать?

Пока вы выбираете окончательное место для вашего HRV, больше склоняйтесь к укорачиванию изолированного воздуховода, а не к гладкому стальному материалу, если вам нужно выбрать . Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, внешняя полиэтиленовая пленка на изоляционном канале хрупкая. Он ни в коем случае не должен быть порван или поврежден. Эти две причины объясняют, почему вы хотите, чтобы в вашей установке было как можно меньше изолированного воздуховода.

Доступ к дренажу – еще одна проблема, влияющая на расположение ВСР. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подсоединить дренажную линию к отстойнику в подвальном этаже, к обычному водопроводному стоку или даже к сливу в полу. Вы можете подключиться к типичной дренажной трубе из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Тщательно продумайте вопрос о местоположении HRV и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать окончательное место. Наименее важной особенностью локации является доступ к электричеству. Добавление новой розетки поблизости лучше, чем наличие длинных воздуховодов или длинной дренажной линии.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Листовой металл обычно составляет большую часть большинства установок HRV. Хорошей новостью является то, что это не высшая математика и требует всего несколько основных инструментов: электролобзик, острые ножницы по металлу, беспроводная дрель с магнитным наконечником, острогубцы, измерительная лента и перманентный маркер. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не знать, что они поставляются из магазина в виде изогнутых листов с несобранными защелкивающимися соединениями по всей длине каждой детали. Как бы ни было весело собирать воздуховод, не делайте этого, пока не измерите и не отрежете необходимые детали. Воздуховод нужно разрезать ровно. Его не так легко разрезать после соединения в круглую форму, и нелегко разъединить воздуховод, который вы собрали.

Мой друг Брайан врезается лобзиком в вентиляционный канал. Созданное отверстие позволит системе HRV распределять свежий воздух по системе отопительных каналов.

Кроме того, взгляните на каждый свежий кусок воздуховода, и вы увидите, что один конец обжат, а другой конец прямой. Это позволяет соединять отрезки собранного воздуховода встык – один элемент входит в другой. Но достаточно одного короткого надреза, чтобы удалить обжатый конец трубы. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один гофрированный кусок трубы для соединения?

Создание гофрированного конца на части воздуховода, чтобы он мог соединиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но хорошо работают и плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на конце металлических воздуховодов, он вам не понадобится. Вместо этого сожмите его самостоятельно, по одному сгибу за раз, используя острогубцы. Это занимает всего минуту или две и делает большую работу.

Для соединения труб выбирайте самонарезающие винты с шестигранной головкой, закручиваемые аккумуляторной дрелью. Наконечник саморезов похож на сверло, и это то, что вам нужно. Подобных винтов без возможности самозасверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, требующий предварительно просверленного направляющего отверстия, когда правильные винты делают свою работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов в наружной стене – одно для забора свежего воздуха, а другое для отвода загрязненного воздуха – обычно самая сложная часть любого HRV работа по установке, особенно если вам нужно пройти сквозь каменную стену. А для этой работы вам понадобится перфоратор. Это что-то вроде ударной дрели в силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы обозначить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы сделали здесь, сделайте то же самое, только с помощью сверла в обычной дрели.

При всем при этом даже пробираться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что большинство установок HRV в подвале требуют пробивки по крайней мере одного слоя строительного пиломатериала по краю рамы пола, где изолированные воздуховоды обычно проходят между балками на пути к настенным жалюзи. Оценивая работу, помните об этих четырех шагах: трассировка, обрезка, сверление и пила.

Достаточно нескольких проходов канцелярским ножом, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого врезается деревянный каркас дома.

Начните с внутренней части подвала, просверлив одно отверстие наружу, прямо посередине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод и один круг на 1/4 дюйма больше диаметра металлического фланца воздуховода, отходящего от задней части каждой внешней жалюзи, входящей в комплект HRV. Если речь идет о горизонтальном сайдинге, немного отрегулируйте положение жалюзи вверх и вниз, чтобы ее верхний край совпадал с естественным стыком между элементами сайдинга. Острый канцелярский нож отлично справляется с разрезанием винилового сайдинга в качестве предварительного шага даже в холодную погоду. Этот инструмент также работает с алюминиевым сайдингом, хотя для его прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для наружных вентиляционных отверстий.

Затем просверлите ряд отверстий диаметром 1/2 дюйма в только что обнаженной древесине, примерно 12 отверстий по всему периметру. Они определяют стороны отверстий воздуховода, облегчая их распиловку с более или менее квадратными сторонами. Лучший инструмент для проделывания отверстия в деревянном каркасе дома — сабельная пила. Просто не забудьте получить один с орбитальным действием лезвия, если вы можете. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное движение лезвия обеспечивает более агрессивный срез, а это именно то, что вам нужно в такой сложной ситуации. Даже орбитальный электролобзик отлично справится с грубым лезвием.

До тех пор, пока вы некоторое время не поживете в тесном доме без ВСР, а затем добавите его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили устройство, — объясняет Брайан, — каждый из нас сидел у обогревателя и нюхал чистый воздух. Какая при этом разница! Если бы я знал, насколько проста установка HRV, я бы подключил устройство сразу после переезда».

Вентилятор с рекуперацией тепла Совет №1: Защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, размещенный вокруг гибкого изолированного воздуховода для его поддержки. Металлические хомуты, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую муфту на воздуховоде.

Полиэтиленовый рукав, образующий наружную оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его также легко повредить. Вот почему вы должны рассмотреть возможность установки жесткого экрана над воздуховодом, когда это возможно. И ничто не подходит для этой работы лучше, чем кусок гладкого листового металла. Это то, что вы видите выше. Согните кусок воздуховода, который еще не был защелкнут, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью винтов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Вентилятор с рекуперацией тепла Совет № 2: Пароизоляция имеет решающее значение

Точно так же, как полиэтиленовая пароизоляция на внутренней стороне стен вашего дома должна быть герметичной и непрерывной, чтобы полости в стенах оставались сухими, пластик на вне гибких воздуховодов HRV также быть безупречным. Любое отверстие, даже маленькое, будет пропускать теплый влажный воздух к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна. Большой беспорядок. Наиболее вероятное место нарушения пароизоляции на утепленном воздуховоде — на концах. Вот почему имеет смысл обматывать клейкой лентой снаружи изолированные соединения воздуховодов. Это то, что вы видите ниже. Лента физически прикрепляет трубу к блоку HRV лучше, чем одни хомуты, но это не самое важное преимущество. Лента также гарантирует, что воздух в помещении не сможет просочиться вокруг трубчатого полиэтиленового пароизолятора.

Обратите внимание на клейкую ленту, приклеивающую пластиковую трубку к HRV. Если за этим пластиком будет находиться воздух в помещении, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Вентилятор с рекуперацией тепла Совет №3: не теряйте равновесие

Рычаг здесь управляет внутренней заслонкой. Такой рычаг есть как на впускном, так и на выпускном патрубках. Общий приток воздуха должен быть равен оттоку для достижения наилучших характеристик HRV.

Балансировка потока — это последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в дом с потоком воздуха из дома. Поворотные затворы внутри воздуховодов позволяют это контролировать. Рычажное управление дроссельной заслонкой — это то, что вы видите вверху посередине трубы. Чистое движение воздуха внутри вызовет снижение энергоэффективности. Чистое движение воздуха снаружи вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из дома, но есть более простой способ. После работы HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха в дом или из дома, значит, вы достаточно уравновешены. Если вы чувствуете, что воздух входит внутрь, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток спертого воздуха. Если вы чувствуете, что воздух выходит из дома во время теста, сделайте противоположные настройки.

И последнее. . . Когда вы установите и запустите свой HRV, не забывайте обслуживать его. Есть две вещи, которые нужны всем системам HRV. Во-первых, вам нужно очистить внутренние фильтры. Они задерживают пыль, а фильтр, обрабатывающий воздух в салоне, становится особенно грязным. Во-вторых, обязательно промывайте сердцевину теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не собирает всю пыль, поэтому часть пыли скапливается на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла Вопросы и ответы со Стивом Максвеллом

старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы узнать ваше. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я бы точно оставил HRV. Если ваша старая печь получала воздух для горения изнутри дома (и, вероятно, так и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, которая втягивает воздух для горения изнутри дома, автоматически вызывает втягивание свежего воздуха в здание из других мест. Эта де-факто вентиляция теряется с новой печью, такой как ваша. Все дома, кроме самых негерметичных, получают выгоду от HRV.
**********************

В: Будет ли HRV работать в доме без отопительных каналов? Мой дом был построен с электрическими плинтусными обогревателями, и нет возможности распределять воздух, поступающий от HRV.

О: Если коротко, то да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить впускные и выпускные каналы свежего воздуха таким образом, чтобы они заставляли воздух циркулировать по всему дому. Если вы можете установить забор несвежего воздуха на одном уровне, а выход свежего воздуха на другом уровне, то установка HRV без воздуховодов работает идеально. Я знаю, потому что такая ситуация у меня дома.

Три способа проветрить дом

Вы знаете старую поговорку: «Ни одно доброе дело не остается безнаказанным»? Это относится ко многим домам в отношении вентиляции. Если вы просто подаете наружный воздух в дом, вы платите за это. . . более чем одним способом. Наружный воздух, который вы приносите, не кондиционирован, поэтому вам нужно его нагревать или охлаждать. Если вы находитесь во влажном климате, вам, возможно, придется осушить его. Если вы находитесь в сухом климате, вам может потребоваться увлажнить его.

В зависимости от того, как вы подаете вентиляционный воздух в дом, у вас могут быть прохладные сквозняки зимой или теплый воздух летом. Затем возникает проблема с вентиляцией, из-за которой влага попадает в полости здания, где она может смачивать строительные материалы, вызывать гниение и рост плесени. А если вы хотите увеличить скорость вентиляции, вас накажут еще больше.

В наиболее распространенных типах общедомовых систем вентиляции используется только вытяжка или только приточная вентиляция. Только вытяжная вентиляция использует вентиляторы, которые уже есть в доме — вентиляторы для ванн и вытяжку — с элементами управления для регулирования скорости или времени работы для обеспечения необходимого количества вентиляционного воздуха. Приточная вентиляция может использовать специальные вентиляторы, которые нагнетают воздух в дом, вентилятор в системе отопления и охлаждения или вентиляционный осушитель. Обе стратегии могут создать проблемы с комфортом, потреблением энергии или влажностью, если вы попытаетесь слишком сильно увеличить количество вентиляционного воздуха.

Но есть способы проветривать дом с большей скоростью и не иметь проблем. Просто нужно использовать другую стратегию. Давайте рассмотрим три способа, которыми вы можете это сделать.

Приточно-вытяжная вентиляция с рекуперацией тепла и влаги

Лучший способ подачи наружного воздуха в дом — использовать приточно-вытяжную систему вентиляции с рекуперацией тепла (повсеместно) и рекуперации влаги (в большинстве домов). Вероятно, вам нужен вентилятор с рекуперацией энергии (ERV), который рекуперирует как тепло, так и влагу, а не вентилятор с рекуперацией тепла (HRV), который рекуперирует только тепло, но это тема следующей статьи. Здесь давайте просто сосредоточимся на вентиляции.

Подача наружного воздуха в дом разбавляет загрязнители воздуха в помещении. Делая это постоянно, вы можете удерживать эти загрязняющие вещества на низком уровне. Уровни углекислого газа являются хорошей мерой того, насколько велик воздухообмен. Но, как упоминалось выше, подача наружного воздуха обходится дорого. Однако с рекуперацией тепла и влаги эти затраты намного ниже. (С этого момента я буду использовать ERV для обозначения ERV и HRV. Если вы один из тех чудаков, которые используют HRV, вы можете сделать мысленную замену, когда будете читать ERV.)

ERV не позволит вашему дорогому кондиционированному воздуху покинуть дом. Точно так же, как вы должны сдать обувь перед тем, как покинуть кегельбан, ERV заставляет выходящий воздух зимой превращаться в тепло и влагу. И точно так же, как Бастер Скраггс должен был оставить свое оружие, включая пистолеты сеньорита, когда он вошел в салон, свежий воздух, поступающий летом в ERV, отдает свое тепло и влагу выходящему воздуху.

Этот обмен теплом и влагой устраняет или снижает некоторые расходы, которые вы должны платить за вентиляцию. Благодаря рекуперации тепла и влаги вам придется меньше кондиционировать вентиляционный воздух, когда он находится внутри. Тепло- и влагообмен также приближает вентиляционный воздух к условиям в помещении, поэтому проблемы с комфортом менее вероятны. Равные воздушные потоки отработанного воздуха и наружного воздуха снижают вероятность возникновения проблем с влажностью в ограждении здания.

Короче говоря, если вы хотите, чтобы в вашем доме было больше вентиляционного воздуха, не страдая от потери вентиляции, вентилятор с рекуперацией энергии может сделать это за вас. Просто убедитесь, что вы приобрели тот, который имеет высокую эффективность передачи тепла и влаги, двигатели вентиляторов с электронной коммутацией и фильтр MERV-13 на стороне входящего воздуха. (Некоторые из брендов, которые нам нравятся, — это Broan, Fantech, Panasonic, Renewaire* и Zehnder*.)

С такой системой вентиляции вы, возможно, сможете добиться половины воздухообмена в час или более, что примерно в два раза выше скорости ASHRAE 62,2. Из-за необходимого пространства и первоначальных затрат трудно добиться большего, но вы, безусловно, можете получить более эквивалентный обмен воздуха в час, ACHe, за счет сочетания вентиляции и фильтрации.

Приточно-вытяжная вентиляция в сочетании с тепловым насосом для рекуперации

Еще один способ получить больше вентиляционного воздуха в доме — использовать систему вентиляции со встроенным тепловым насосом. Я бы назвал это вентилятором с тепловым насосом. Вместо теплообменника, как у ERV, в этом устройстве для передачи тепла между воздушными потоками используется тепловой насос. В настоящее время в Северной Америке у вас есть два варианта вентилятора такого типа: CERV-2 от Build Equinox и PentaCare V12 от Minotair.

Благодаря тепловому насосу это устройство может нагревать, охлаждать и осушать воздух. Они не обеспечивают большой мощности нагрева и охлаждения, поскольку их основная цель — обеспечить чистый воздух. CERV-2 имеет мощность нагрева и охлаждения около 3000 БТЕ в час. PentaCare V12 обеспечивает около 6000 БТЕ в час мощности нагрева и 11000 БТЕ в час мощности охлаждения.

Вентилятор с тепловым насосом CERV-2 от Build Equinox [Фото предоставлено Build Equinox, использовано с разрешения] Тепловой насос в вентиляторе с тепловым насосом подобен ядру ERV в том смысле, что он может подавать наружный воздух в дом без этого воздуха. в уличных условиях. Разница, однако, заключается в том, что тепловой насос должен иметь возможность нагревать или охлаждать воздух до температуры в помещении и выше. Фактически, в небольших квартирах и многоквартирных домах эти системы могут обеспечить весь необходимый вам обогрев и охлаждение, но давайте здесь остановимся на аспектах вентиляции и качества воздуха в помещении.

Еще одно различие между ERV и вентилятором с тепловым насосом заключается в том, что вентиляторы с тепловым насосом также обеспечивают рециркуляцию воздуха в доме для обеспечения большей фильтрации, обогрева, охлаждения или осушения воздуха в помещении. Эта комбинация вентиляции и фильтрации с фильтрами с высоким MERV может обеспечить новый уровень очистки воздуха. Оба важны.

Вентилятор с тепловым насосом устраняет некоторые недостатки, связанные с вентиляцией с более высокой скоростью: комфорт и долговечность. Но в отличие от пассивного теплообменника в ERV, тепловой насос потребляет энергию. В результате вентилятор с тепловым насосом будет стоить немного дороже, чем эффективный ERV, но вы должны увидеть более низкие затраты на вентиляцию, чем с системами только вытяжной или только приточной вентиляции.

Приточная вентиляция с вентиляционным осушителем

В условиях жаркого и влажного климата лучшим выбором, вероятно, будет вентиляционный осушитель. Когда точка росы на открытом воздухе составляет от 75 до 80 градусов по Фаренгейту в течение многих месяцев, и вы даже используете кондиционер в январе, этот метод позволит вам проветривать с более высокой скоростью без влажности. Для этого требуется канальный осушитель, который забирает часть воздуха из кондиционируемого помещения и часть воздуха снаружи. Ultra-Aire — это бренд, который нам нравится.

Вентиляционный осушитель Ultra-Aire в офисе Energy Vanguard

При надлежащем управлении вентиляционный осушитель может работать как с включенным компрессором, так и без него для осушения. При выключенном компрессоре можно проветривать без осушения. Вы также можете установить электронную заслонку и элементы управления на воздуховод наружного воздуха для осушения без вентиляции.

Все три вышеописанных способа позволяют безнаказанно провернуть вентиляцию. Хорошо, может быть, вы не получите полной безнаказанности, но вы, безусловно, получите гораздо меньше наказания.

________________________________________________________________________________

Эллисон Бейлс из Атланты, штат Джорджия, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard. Он также является автором блога Energy Vanguard и пишет книгу. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

* Раскрытие информации: Renewaire и Zehnder предоставили Energy Vanguard по одному ERV.

Фото предоставлено: главная фотография Zehnder HRV, сделанная Альбертом Руксом из Small Planet Supply, использована с разрешения. Фотография CERV-2 из Build Equinox, используется с разрешения. Фотография осушителя Ultra-Aire от Energy Vanguard, использованная безнаказанно.

Вентиляция с рекуперацией тепла своими руками. Теплообменник для нашей юрты. Как избавиться от сырости и плесени в юрте.

Дешевая, но эффективная самодельная теплообменная система вентиляции.

Эффективность около 50%.

(статья в Википедии http://en.wikipedia.org/wiki/Heat_recovery_ventilation)

Позже в этой статье я также коснусь некоторых других причин и решений сырости в юрте.

В данном случае устройство рекуперирует тепло из теплого влажного воздуха, который выбрасывается наружу во впуск холодного свежего воздуха.

Вот готовый продукт:

Он тонкий и помещается за шкафом, вне поля зрения и из памяти.

Абсолютно бесшумный, работает от 12В маломощных компьютерных вентиляторов.

Это стоило мне менее 15 фунтов стерлингов.

Принцип прост. Большая площадь поверхности обмена между выхлопным и впускным трактами.

Матрица альтернативно направленных путей означает, что огромная площадь поверхности создается в небольшом пространстве.

Эти изображения ясно показывают концепцию;

Идеальным материалом для матрицы был бы хороший проводник. Тонкие алюминиевые листы чаще всего используются в коммерческих помещениях, они не подвержены коррозии от влаги и конденсата и очень хорошо проводят тепло.

Я использовал ячеистое «гофрированное» пластиковое покрытие. Пластик является изолятором, а не проводником, поэтому он далек от идеала, хотя результаты все равно впечатляют. Это материал, который у меня валялся, он умолял о каком-то новом назначении. Его обычно используют на рекламных щитах и ​​вывесках «Продается недвижимость». Выглядит так:

Я разрезал листы на квадраты и сложил их поочередно:

Плотно упакованная стопка была помещена внутрь корпуса МДФ, сделанного из обрезков предыдущего проекта. Матрица по углам заклеена силиконом:

12-вольтовые компьютерные вентиляторы питают устройство. Они были извлечены из списанных блоков питания. Они бесшумны в работе и обеспечивают идеальный плавный поток, что дает достаточно времени для теплообмена через матрицу. Если бы они дули слишком сильно, я думаю, это снизило бы эффективность. Я на самом деле подключил их последовательно, чтобы они работали очень медленно. Они питаются от старого 12-вольтового трансформатора.

Влажный воздух, соприкасающийся с холодной поверхностью, скорее всего, приведет к образованию конденсата. По этой причине вся установка должна иметь возможность надлежащего дренажа. Вот почему матрица находится на своем конце, так что все ячейки в материале сбегают вниз. Как видите, я просто сделал эффект «ковша с подкладкой» в нижней части устройства с помощью сложенной ПВХ-пленки. Я подключил герметичный разъем шланга сбоку к красному шлангу справа. Это позволит любой собранной воде стекать наружу.

Я закрыл модуль, заполнил щели, отшлифовал углы и края и покрасил его в черный цвет оставшейся краской. Вот его и тестируют на стенде.

Я подключил его к таймеру на 19 часов в сутки. Он отключается в самое холодное и влажное время ночи перед восходом солнца. В противном случае он работает каждый день и обеспечивает постоянный приток свежего воздуха. Я провел различные тесты и определил, что эффективность устройства составляет около 50%.

То есть, если в юрте двадцать градусов, а снаружи ноль, то свежий воздух поступает десять градусов. Неплохо для проекта, который стоил мне меньше пятнадцати фунтов.

Мои мысли по поводу апгрейда…

Может быть, лучше не выпускать теплый воздух, а просто пропустить его через матрицу, а затем обратно в комнату?

Это означает, что 50% оставшегося в воздухе тепла не будут потрачены впустую. Тогда юрта будет находиться под давлением, чтобы не было других сквозняков. Вместо этого воздух будет вытесняться. Есть комментарии по этому поводу?

Больше мыслей о сырости и плесени в юртах:

Для многих это бич юрточной жизни, сырость и плесень.

Это большая тема, и я могу часами говорить на эту тему.

Мы прошли пятилетний путь эволюции в этом вопросе, и теперь у нас вообще нет проблем с сыростью.

По сути, вы хотите решить эту проблему с двух сторон.

Во-первых и самое главное минимизировать влажность воздуха, приготовление пищи — большая проблема. Сушить одежду вокруг горелки тоже не лучшая идея. Вот почему у нас есть отдельная кухонная кабина.

Наш образ жизни легко выбрасывает литры в воздух каждый день, вы будете поражены. Затем он конденсируется на холодных поверхностях или при понижении температуры воздуха.

Комнатные растения тоже не помогут, факт, что каждый литр воды, которую вы нальете в кастрюлю, окажется в воздухе. (Помимо дыхания, это наша самая большая проблема, у нас много растений.)

Другая сторона подхода заключается в удалении неизбежной влажности воздуха.

Вентиляция проще всего. Теплообменник выше является революцией в этом направлении.

У нас также есть постоянное вентиляционное отверстие в форме гриба в куполе короны, которое я сделал из стеклянной дверцы стиральной машины.

Он позволяет теплому воздуху, собранному сверху, пассивно отводиться. У него также есть 12-вольтовый компьютерный вентилятор с низким энергопотреблением, который мы включаем летом, чтобы охлаждать вещи, а иногда и в нечетный хороший день зимой. Двери открываются и вентилируются на несколько часов каждую неделю

минимум.

Теплоизоляция юрты также является важным фактором, чем теплее внутренняя часть стен, тем меньше конденсата будет на полотне.

Осушитель также является отличным инструментом и практически необходим для жизни в британской юрте. У нас есть маломощная тихая «эко» модель. У него есть гигростат, поэтому он включается только тогда, когда юрта достаточно влажная, он также работает по таймеру, поэтому он не работает ночью, когда все тихо, и нежный гул будет мешать нашему сну. Это стекает наружу и в основном не требует обслуживания. Важно приобрести адсорбционный осушитель, в отличие от более традиционных конденсационных осушителей , потому что для последних требуется комнатная температура не менее 18+ градусов, осушающие машины работают при температуре всего несколько градусов.

Единственная проблема с осушителем воздуха заключается в том, что он будет потреблять минимум в несколько сотен ватт, что очень обременительно для автономных фотоэлектрических систем зимой. Вам понадобится довольно большой массив, я бы подумал, что легко киловатт или больше, и это будет для очень легкого использования осушителя.

Дровяная печь является не только помехой, но и преимуществом.

Плесень распространяется в теплых влажных помещениях и на натуральных материалах… Похоже на юрту?

Тепло от печи полезно только в том случае, если она испаряет влагу в воздух, который затем осушается или вытягивается, если юрта закрыта и не вентилируется, то жара усугубит плесень.

Я надеюсь, что наш опыт поможет вам.

Спасибо за внимание.

Рекуператор воздуха для дома своими руками

Вентиляция дома – одно из важнейших условий обеспечения комфортного микроклимата внутри. Такая система позволяет свежему воздуху поступать в помещение, одновременно выбрасывая использованный воздух наружу.

Летом, когда в доме установлен кондиционер, сильно нагретый воздух, подаваемый из вентиляционного канала, снижает эффективность работы такого оборудования. Зимой тепло также отводится вентиляционными каналами с воздухом. Все это в любое время года приводит к увеличению материальных затрат – на электроэнергию и отопление дома.

Чтобы не тратить материальные ресурсы, успешно решая такие задачи, стал применяться рекуператор воздуха для дома или квартиры.

Содержание

1. Что представляет собой реконструктор
2. Классификация рекуператоров
3. Роторный реконструктор
4. Перекурактериаторы
5. Подготовка к производству и материалам
6. Sequence
5

. особый тип оборудования, обеспечивающий удаление использованного воздуха из дома, одновременно наполняя его свежим воздухом. Внутри такого устройства устанавливается теплообменник, который использует тепло из помещения, которое рекуператор отдает потокам свежего воздуха, нагревая их таким образом.

Принцип работы данного типа оборудования достаточно прост: это обычный теплообменник, внутри которого, не смешиваясь, проходят два воздушных потока — с приточной улицы и из вытяжного помещения. В результате разной температуры этих потоков происходит перераспределение тепловой энергии между ними. При этом температура теплого воздуха снижается, а холодного повышается. Кроме того, в процессе охлаждения также удаляется лишняя влага, которая оседает на теплообменнике.

По своей сути процесс рекуперации является одним из способов снижения потерь тепла через вентиляционные каналы. То есть это одна из энергосберегающих технологий.

Наличие в доме рекуператора позволяет сохранять до 70% тепла, которое уходит на улицу. В наше время такое оборудование отличается друг от друга своей конструкцией и мощностью.

В основном рекуператор используется для снижения материальных затрат на отопление дома. Так вот, благодаря наличию такого устройства свежий воздух с улицы поступает в помещение не холодным, а уже подогретым.

Экономический эффект от установки такого оборудования более ощутим, в первую очередь, для владельцев частных домов, которые сами отапливают свое жилье. В многоквартирных домах, где установлена ​​система центрального отопления, такая экономия не окупается. В таких жилищах более важно обеспечить дом свежим воздухом от вентиляционной системы. Такие проблемы также успешно решаются установкой рекуператора.

Класс рекуператора

Существует несколько классификаций рекуператоров, по которым они отличаются друг от друга. Среди таких классификаций:

В зависимости от движения используемого теплоносителя внутри аппарата:

• противоточного типа;
• проходного типа.

В зависимости от конструктивных особенностей:

• ребристый;
• коаксиальный или трубчатый;
• пластинчатый.

От места назначения до отопления:

• воздух;
• вода или другие жидкости;
• различные виды газов.

Роторный рекуператор

Принцип работы роторного оборудования

Наибольшее распространение в современных домах получили два вида такого оборудования — роторное и пластинчатое. Рассмотрим их подробнее.

Роторный рекуператор воздуха представляет собой металлический цилиндр с большим количеством гофрированных стальных слоев. Они расположены продольно.

При прохождении воздуха барабан аппарата начинает вращаться, пропуская по очереди теплый и холодный воздух. При этом пластины охлаждаются и нагреваются, тепло отдается от нагретого воздуха к холодному.

Рекуператор данного типа отличается значительной эффективностью в эксплуатации, но достаточно громоздкий. Для его установки необходим просторный вентиляционный канал.

Рекуператоры пластинчатые

Внешний вид пластинчатого рекуператора

Пластинчатый рекуператор воздуха выполнен в виде кассеты, где каналы, по которым движется входящий и выходящий воздух, разделены стальными оцинкованными листами. Благодаря такому разделению потоки воздуха не смешиваются, теплообмен осуществляется за счет одновременного охлаждения и нагрева пластин с обеих сторон.

Благодаря компактным размерам и невысокой стоимости пластинчатые рекуператоры широко используются в частных домах. Однако при использовании такого оборудования существует вероятность замерзания теплообменника при слишком низкой температуре наружного воздуха. Это связано с тем, что на внешней стороне вентиляционного канала образуется конденсат.

КПД данного типа устройств характеризуется его КПД, который достигает 60%. Еще одним важным преимуществом является простая конструкция теплообменника: в нем нет движущихся или трущихся частей, он не требует электричества.

Наряду с достоинствами есть и недостатки:

• промерзание наружной части при сильных морозах;
• конструкция должна иметь пересечение труб, по которым движутся воздушные потоки.

Несмотря на это, данный вид энергосберегающего оборудования чаще всего используется для дома.

Наряду с заводским оборудованием очень распространены и самодельные устройства, которые не очень сложно изготовить самостоятельно.

Подготовка к производству и материалы

Изготовление пластинчатого рекуператора воздуха своими руками, самое главное сделать качественный теплообменник. В этом случае удастся сэкономить до 60% тепла.

Для выполнения этой работы вам потребуются следующие инструменты:

• плоскогубцы и молоток;
Угловая шлифовальная машина
• ;
Ножовка по металлу
• ;
• уголок, рулетка и дрель.

Перед началом работы крайне важно правильно создать чертеж будущего рекуператора, где должны быть точно определены размеры основных узлов устройства. И уже после этого можно будет приступать к подготовке всех необходимых материалов и приступать к работе.

Для самостоятельного изготовления рекуператора потребуются следующие материалы:

• кровельный оцинкованный лист или другой плоский материал;
• текстолит;
• пластиковые фланцы, диаметр которых соответствует диаметру воздуховодных труб;
• деревянный брус, с помощью которого металлическая основа будет закреплена в коробе вентиляционной системы;
• Изоляция, силикон и герметик.

Последовательность работ

Установлены пластины рекуператора

Когда все инструменты и материалы готовы, можно приступать к изготовлению рекуператора своими руками.

В первую очередь изготавливается небольшой короб из листового металла, его стенки снаружи утепляются пенопластом или другим подобным материалом. Вместо металла также можно использовать короб из МДФ. Для установки труб для прохождения воздушных потоков в стенках короба нужно сделать отверстия соответствующего диаметра.

Из жести или другого тонкого металла вырезают небольшие прямоугольные пластины, которые необходимо установить параллельно друг другу. Их размеры должны быть немного меньше внутренних размеров ящика. В этом случае в качестве наполнителя и несущих элементов можно использовать техническую пробку.

Чтобы при прохождении воздушных потоков теплые и холодные не смешивались друг с другом, металлические пластины устанавливаются так, чтобы получились полости для подачи и удаления воздуха со смещением. В результате вытяжной воздух будет поступать снизу вверх, а приточный – слева направо.

Когда такая конструкция готова, ее помещают внутрь коробки, все щели и лишние отверстия герметично заделывают силиконом. В итоге самодельный рекуператор будет готов, его устанавливают в вентиляционную шахту. Остается только подсоединить приточные и приточные воздуховоды к трубам устройства, после чего вентиляционная система с рекуператором будет готова.

Таким образом, в своем доме вы можете использовать как заводские, так и самодельные рекуператоры воздуха. Так как стоимость готовых моделей довольно высока, многие мастера предпочитают изготавливать такие приспособления своими руками, так как при наличии соответствующих навыков сделать это вполне реально.

Центральный кондиционер | Министерство энергетики

Энергосбережение


Центральные кондиционеры обеспечивают циркуляцию холодного воздуха через систему приточных и возвратных каналов. Приточные воздуховоды и регистры (то есть отверстия в стенах, полах или потолках, закрытые решетками) несут охлажденный воздух от кондиционера в дом. Этот охлажденный воздух становится теплее, циркулируя по дому; затем он возвращается в центральный кондиционер через обратные каналы и регистры. Чтобы узнать, чем центральные кондиционеры отличаются от других систем охлаждения, ознакомьтесь с нашей инфографикой Energy Saver 101: Домашнее охлаждение.

Кондиционеры осушают воздух для повышения комфорта. Однако в очень влажном климате, когда температура наружного воздуха умеренная, или в случаях, когда кондиционер слишком большой, влажность воздуха может быть недостаточно низкой для достижения комфортного уровня. В таких случаях домовладельцы могут уменьшить настройку термостата или использовать осушитель воздуха. Но в обоих случаях это увеличит потребление энергии, как для самого осушителя, так и потому, что кондиционеру потребуется больше энергии для охлаждения дома.

Если в вашем доме есть система кондиционирования, установите вентилятор в режим «авто». Другими словами, не используйте центральный вентилятор системы для обеспечения циркуляции воздуха — используйте циркуляционные вентиляторы в отдельных комнатах.

Типы центральных кондиционеров

Центральный кондиционер представляет собой либо сплит-систему, либо блок.

В центральном кондиционере сплит-системы наружный шкаф содержит наружный теплообменник, вентилятор и компрессор, а внутренний шкаф содержит внутренний теплообменник и вентилятор. Во многих кондиционерах сплит-системы внутренний шкаф может содержать печь или внутренний теплообменник теплового насоса. Если в вашем доме уже есть печь, но нет кондиционера, сплит-система может быть наиболее экономичной установкой центрального кондиционера.

В компактном центральном кондиционере теплообменники, компрессор, вентилятор и воздуходувка расположены в одном шкафу, который обычно размещается на крыше или на бетонной плите рядом с фундаментом дома. Этот тип кондиционера также используется в небольших коммерческих зданиях. Подающие и возвратные воздуховоды выходят из помещения через внешнюю стену или крышу дома и соединяются с упакованным кондиционером. Укомплектованные кондиционеры часто включают в себя электрические нагревательные змеевики или печь на природном газе. Эта комбинация кондиционера и центрального обогревателя устраняет необходимость в отдельной печи.

Установка и расположение кондиционеров

Если ваш кондиционер установлен правильно или если обнаружены и устранены серьезные проблемы с установкой, он будет работать эффективно в течение многих лет при минимальном текущем обслуживании. Однако многие кондиционеры установлены неправильно. К сожалению, современные энергоэффективные кондиционеры могут работать почти так же плохо, как старые неэффективные модели.


При установке новой центральной системы кондиционирования воздуха убедитесь, что ваш подрядчик:

• Предоставляет достаточно места в помещении для установки, обслуживания и ремонта новой системы
• Использует методологию определения размеров воздуховодов, такую ​​как Руководство подрядчиков по кондиционированию воздуха в Америке (ACCA) D
.
• Обеспечивает достаточное количество приточных регистров для подачи холодного воздуха и достаточное количество рециркуляционных регистров для подачи теплого воздуха обратно в кондиционер
• Установка воздуховодов в кондиционируемом помещении, а не на чердаке, где это возможно
• Герметизирует все воздуховоды мастикой для воздуховодов и хорошо изолирует воздуховоды
• Находит конденсаторный блок там, где его шум не будет мешать вам или вашим соседям спать ночью, если это возможно
• Располагает конденсаторный блок так, чтобы никакие близлежащие предметы не блокировали поток воздуха к нему
• Проверяет, что вновь установленный кондиционер имеет точную заправку хладагента и скорость воздушного потока, указанные производителем
• Располагает термостат вдали от источников тепла, таких как окна или регистры подачи.

Выбор или модернизация вашего центрального кондиционера

Центральные кондиционеры более эффективны, чем комнатные кондиционеры. Кроме того, они не мешают работе, бесшумны и удобны в эксплуатации. Чтобы сэкономить энергию и деньги, вы должны попытаться купить энергоэффективный кондиционер и уменьшить потребление энергии центральным кондиционером. В доме среднего размера кондиционер потребляет более 2000 киловатт-часов электроэнергии в год, в результате чего электростанции выбрасывают около 3500 фунтов двуокиси углерода и 31 фунт двуокиси серы.

Если вы планируете добавить в свой дом центральную систему кондиционирования воздуха, решающим фактором может быть необходимость в воздуховодах.

Самые эффективные кондиционеры потребляют на 30–50 % меньше энергии для обеспечения того же объема охлаждения, что и кондиционеры, произведенные в середине 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20% до 40% затрат на энергию для охлаждения, заменив его более новой и эффективной моделью.

Правильные размеры и установка являются ключевыми элементами в определении эффективности кондиционера. Слишком большой блок не будет адекватно удалять влажность. Слишком маленький агрегат не сможет достичь комфортной температуры в самые жаркие дни. Неправильное расположение блока, отсутствие изоляции и неправильная установка воздуховода могут значительно снизить эффективность.

При покупке кондиционера ищите модель с высоким КПД. Центральные кондиционеры оцениваются в соответствии с коэффициентом сезонной энергоэффективности (SEER). SEER указывает относительное количество энергии, необходимое для обеспечения определенной мощности охлаждения. Многие новые системы имеют рейтинг SEER до 26.

Если ваш кондиционер устарел, подумайте о покупке модели с низким энергопотреблением. Обратите внимание на этикетки ENERGY STAR® и EnergyGuide – сертифицированные центральные блоки примерно на 15 % эффективнее стандартных моделей. С 1 января 2015 г. вступили в силу новые стандарты бытовых центральных кондиционеров; см.  стандарты эффективности для центральных кондиционеров для получения дополнительной информации и рассмотрите возможность приобретения системы с более высоким SEER, чем минимум, для большей экономии.

Стандарты не требуют от вас замены существующих центральных блоков кондиционирования воздуха, а запасные части и услуги по-прежнему должны быть доступны для систем вашего дома. «Срок службы» центрального кондиционера составляет от 15 до 20 лет. Производители обычно продолжают поддерживать существующее оборудование, предоставляя запасные части и выполняя контракты на техническое обслуживание после вступления в силу нового стандарта.

Другие характеристики, на которые следует обращать внимание при покупке кондиционера, включают:

• Система кондиционирования воздуха с регулируемой скоростью
• Устройство, которое работает тихо
• Индикатор проверки фильтра, напоминающий о необходимости проверки фильтра после заданного количества часов работы
• Автоматический выключатель вентилятора с задержкой для выключения вентилятора через несколько минут после выключения компрессора.

• Учить больше
• Ссылки

Центральное кондиционирование

Кондиционер Узнать больше

Обслуживание вашего кондиционера Узнать больше

Распространенные проблемы с кондиционером Узнать больше

Комнатные кондиционеры Узнать больше

Бесканальные мини-сплит-кондиционеры Узнать больше

Покупка бытовой техники и электроники Узнать больше

Как работает вентиляция с рекуперацией тепла HRV/ERV?

Криса Вудфорда. Последнее обновление: 10 ноября 2021 г.

Закрой эту дверь и сохрани тепло — это знакомый крик в зима; летом вы, скорее всего, увидите, как люди закрывают двери и окна для сохранения тепла из и сэкономить на кондиционировании. Как вы можете иметь герметичный, энергоэффективный дом, который также является здоровым и хорошо проветривается? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называемая механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, привнося свежий воздух в ваш дом, не пропуская тепло побег. Давайте подробнее рассмотрим, как они работают!

Фото: Типичная система вентиляции с рекуперацией тепла (HRV) внутри. Вы можете видеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа. Хотя эти вещи выглядят довольно тяжелыми, большинство из них сделано из легкого алюминия. и весят всего 10–20 кг (20–40 фунтов). Системы HRV производятся многими различными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, RenewAire и Venmar. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Содержание

1. Зачем нужна рекуперация тепла?
2. Что такое вентиляция с рекуперацией тепла?
3. В чем разница между HRV и ERV?
4. Каковы преимущества и недостатки ВСР?
5. Какие еще особенности есть у этих вещей?
6. Узнать больше

Зачем нужна рекуперация тепла?

Современные дома обычно строятся по гораздо более высоким техническим стандартам. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии. эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область усовершенствование заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на тепло, которое мы помещаем в них дольше.

Но есть и недостаток: наши дома нуждаются в регулярных сменах воздуха, чтобы оставаться здоровыми. Ванны и душевые, мыть посуду, стиральные машины для одежды, сушка белья в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего организма. домов: по данным ведущего производителя вентиляции Vaillant, типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Пусть эта проблема останется без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.

Открытие дверей и окон — очевидный способ избавиться от влаги и вывести на свежем воздухе, но если вы сделаете это зимой, то с тем же успехом спусти деньги в унитаз: все тепло тебе дорого внесенный в ваш дом, унесет ветром. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо проветривается, но, вероятно, еще и мороз, потому что бесполезно держать на тепло; современный энергоэффективный дом решает проблему сквозняка но может быть душно и недостаточно вентилируемым. Так что делать?

Ответ природы

Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку они нуждаются в регулярном приток свежего воздуха и постоянные облака сырости, «души» воздух, чтобы избавиться. Как они это делают? С гениальным изобретением называется нос !

Анимация: Ваш нос работает как система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух забирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

В детстве вы могли узнать, что лучше дышать через нос, а не через рот, потому что нос нагревает и фильтрует поступающий воздух. Что на самом деле делает ваш нос? называется теплообмен (или, говоря более технически, регенерация): выходящий воздух согревает ваши носовые проходы как уходит; холодный поступающий воздух забирает некоторые из этих же тепловая энергия на своем пути в ваши легкие. В результате воздух, которым вы дышите, становится теплее. чем это было бы в противном случае, в то время как воздух, который вы выдыхаете, более прохладный, и (среди прочего) это помогает вашему телу сохранять тепловую энергию.

Что такое вентиляция с рекуперацией тепла?

HRV, по сути, представляют собой носы домов: они состоят из двух вентиляционных воздуховоды, идущие рядом друг с другом, проходящие между внутренней и вне дома. Один несет прохладный свежий воздух; другой несет влажный, затхлый воздух наружу. Умный бит заключается в том, что воздушные потоки бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передать большую часть своего тепла поступающему воздуху без двух воздушные потоки на самом деле смешиваются (читайте, как это работает в нашем статью о теплообменниках). Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно поднимать или опускать вручную или автоматически в зависимости от температуры и уровня влажности. Входящий воздух подачи также может быть установлен байпас, чтобы в летние дни, когда прохладнее снаружи, чем внутри, холодный наружный воздух может быть направлен прямо в дом, не встречаясь с выходящим воздухом (так же, как открыть створки окна).

Иллюстрация: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, проходя через теплообменник на выходе из здания. . Холодный и сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере поступления. В идеале тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

В небольших домах HRV может состоять из одного блока на одном стена, которая эффективно вентилирует все здание с течением времени, как двери открываются и закрываются между комнатами. В больших домах и офисах может быть вентиляционные решетки в каждой комнате, входящие в воздуховоды, которые проходят между полов или потолков здания к одному вентилятору на внешней стене.

Изображение: Как работает HRV (более подробно): Это макет фактического блока HRV, показывающий два пути воздушного потока и шесть изолированных отсеков более подробно. Свежий воздух поступает в здание снаружи в точке 1 и нагнетается в помещение в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, и следуя пути, отмеченному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), притягиваемого розовым вентилятором. Застоявшийся отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, отмеченному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает на этом пути второй вентилятор, окрашенный в голубой цвет. Из патента США 5 632 334: Вентилятор с рекуперацией тепла с функцией оттаивания воздуха в помещении Питера К. Гринбергса и Гранта В. Майлза. Nutech Energy Systems Inc., 27 мая 19 г.97, любезно предоставлено Управлением по патентам и товарным знакам США, для ясности добавлены цвета.

В чем разница между HRV и ERV?

Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но переносит часть влаги из исходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность в ваш дом на постоянном уровне. Это важно, если вы не хотите ваш дом слишком сухой. Как правило, ERV является лучшим вариантом, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживать влагу снаружи, снижая нагрузку на кондиционер и экономя на счетах за кондиционер. ВСР часто лучше, если вы у нет кондиционера или они живут в менее влажном климате, так как это поможет снизить влажность за счет переноса избыточной внутренней влаги наружу.

Фото: Типовая система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете видеть воздухозаборник и выпускные каналы гораздо четче с этого ракурса. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Каковы преимущества и недостатки ВСР?

Pros

HRV и ERV имеют очевидную привлекательность: они обеспечивают тепло и хорошую вентиляцию. домой и остановить вас «опустошать свой кошелек» в атмосферу каждый время, когда вы открываете окна. Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Удерживая лишнюю влагу в вашем доме, они лучше для вашего здание, ваша мебель и ваше здоровье (В домах с хорошей вентиляцией, в которых не слишком жарко и не слишком сыро, меньше шансов заселить пылевых клещей, что является очень распространенным триггером астмы.) и они помогают поддерживать «климат» внутри вашего дома на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется из ваш дом через вентиляцию (некоторые производители заявляют 85–95 процентов), так что они действительно экономят энергию. Сколько энергии? По данным британского экологического аудитора По расчетам Николы Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, сократив потери энергии на вентиляцию примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях до 300 Вт), но при этом сохраняется значительная экономия энергии.

Фото: В больших системах HRV используются такие воздуховоды, которые проходят между полами и потолками. Фото Уоррена Гретца предоставлено NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Минусы

С другой стороны, HRV дорого устанавливать на начальном этапе (несколько тысяч долларов является типичным), и они не гарантируют, что окупят себя (типичный годовая экономия может составить несколько сотен долларов). С другой стороны, деньги не единственная соответствующая мера; какая цена хорошее качество воздуха в помещении?

Вы увидите наибольшую пользу от HRV в экстремальных климатических условиях: в чем разница? между наружной и внутренней температурами максимальна летом, зима или и то, и другое. В более мягком климате преимущества значительно уменьшаются. а в некоторых случаях может отсутствовать.

Не забывайте, что типичный HRV имеет пару небольших электрических вентиляторов и требует денег на эксплуатацию: в целом вы сэкономите деньги только в том случае, если сможете окупить расходы на установку и получить достаточную экономию для покрытия текущих затраты также. Если вы заботитесь об окружающей среде и денег меньше проблема, экономя больше энергии при рекуперации тепла, чем вы используете в сама система, очевидно, является тем, на чем вам нужно сосредоточиться. Если вы используете HRV в особенно в холодном климате вам понадобится немного более сложный оборудование, предотвращающее замерзание системы. ВРС также нуждаются в регулярном техническое обслуживание с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 мес. Наконец, если ваш дом действительно борется с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах), вам может понадобиться более одного блока HRV или более сложная установка.

Какие еще функции есть у этих вещей?

Блоки HRV/ERV могут использоваться по-разному и обычно имеют цифровые панели управления, позволяющие Вы можете увеличивать или уменьшать поток воздуха или переключаться между различными сезонными режимами работы в разное время года. Например, вам понадобится больше кондиционера летом и больше обогрева зимой, или вы можете Зимой требуется больше влаги. Некоторые устройства переключаются между «режимом воздухообмена» (в основном для освежения и фильтрации воздуха), «режим теплового насоса» (для обогрева или охлаждения здания, а также для освежения воздуха) или «режим рециркуляции» (который не нагревает и не охлаждает воздух, а просто продолжает его рециркулировать и фильтровать). Некоторые будут автоматически менять режим с помощью встроенных датчиков температуры и влажности. В конце концов, все здания и их обитатели разные, поэтому вам нужно будет поэкспериментировать и выяснить, что лучше всего подходит для вас.

Большинство блоков HRV/ERV оснащены фильтрами для уменьшения загрязнения воздуха внутри помещений. и автоматическая защита от замерзания, которая обычно включает в себя один из вентиляторов, всасывающих дополнительное тепло из здание, в то время как вентилятор, который обычно втягивает воздух снаружи, временно выключен.

Узнайте больше

На этом сайте

• Кондиционеры
• Экологические вопросы
• Тепло
• Теплообменники
• Теплоизоляция
• Тепловые насосы

На других сайтах

• Экономия энергии: Вентиляция: хорошее базовое введение в экологичную естественную и механическую вентиляцию от Министерства энергетики США.
• Passipedia: Вентиляция: Дополнительные технические сведения об энергоэффективной вентиляции.
• HVI-Certified Product Directory: Удобная актуальная сравнительная таблица около 400 систем HRV/ERV, составленная Институтом домашней вентиляции.

Артикул

• Пассивный дом в Нью-Йорке Элисон Грегор. Нью-Йорк Таймс. 27 марта 2015 г. Архитекторы и домовладельцы в восторге от своих энергоэффективных, герметичных пассивных домов.
• Строительство с нулевым потреблением энергии пересекает океан Элисон Грегор. Нью-Йорк Таймс. 1 декабря 2011 г. Европейские «пассивные» дома с нулевым потреблением энергии, включающие HRV, становятся все более популярными в Соединенных Штатах.
• Сбор энергии: тепло тела для обогрева здания Ксанте Хинчи. Новости Би-би-си, 9 января., 2011. Как тепло, вырабатываемое пассажирами на центральном вокзале Стокгольма, собирается и передается по трубопроводу в другое здание через дорогу.
• Вентиляция своими руками от Джорджа Маршалла. The Guardian, 1 марта 2008 г. Активист зеленой кампании Джордж Маршалл берет в свои руки вентиляцию с рекуперацией тепла.

Книги

• Справочник домовладельца по энергоэффективности Джона Криггера и Криса Дорси. Saturn Resource Management, 2008. Подробное руководство по всем видам энергоэффективности дома, включая целую главу по управлению влажностью и вентиляции.
• Изоляция и защита от атмосферных воздействий Брюса Харли. Taunton Press, 2002. Практическое практическое руководство по снижению потерь тепла и проникновению погодных условий. Включает в себя множество четких иллюстраций, фотографий и полезных диаграмм. ВСР подробно рассматривается начиная со стр. 60 и далее.
• Popular Mechanics: Полное практическое руководство для дома: Вентиляция с рекуперацией тепла Альберт Джексон и Дэвид Дэй. Херст, 2004/2009. p260 — это одностраничное руководство по установке системы HRV.
• Справочник по жилой вентиляции Пола Реймера. McGraw-Hill, 2010.
