Монтаж отопления в частном доме своими руками

Рассчитать стоимость отопления

Профессионально выполненный монтаж отопления в частном доме — залог комфорта не только в холодное время года, но также и в неуютное межсезонье. И в том и в другом случае раскрываются наилучшие характеристики правильно спроектированной и установленной системы. Если же на этапе проектирования был допущен просчет — он сразу даст о себе знать: наличием «мертвых зон» из-за неправильно выбранной схемы расположения отопительных приборов, высокой инертностью прогрева при периодическом использовании и другими очевидными признаками.

Как правило, они говорят о:

неправильно подобранном оборудовании;
использовании некачественных комплектующих;
ошибках, допущенных во время выполнения работ;
других просчетах, неважных на первый взгляд для неспециалиста.

Когда работы выполнялись непрофессионально (своими руками или с помощью ненадежной компании), устранять последствия и переделывать расположение радиаторов или изменять обвязку котла придется за свой счет.

В таких случаях небольшая стоимость монтажа обернется непредвиденными затратами на доведение параметров оборудования до нормы.

Что делаем мы, производя монтаж отопления в частном доме

Компания «Рост» гарантирует точность и надежность при выполнении сложных работ по проектированию и внедрению системы отопления для частных домов. При подборе оптимальной схемы нашими специалистами оцениваются местные условия, а также:

учитываются общие технологические принципы рационального и безопасного построения таких систем;
проектирование выполняется в согласии с действующими техническими требованиями и нормами;
используется соответствующее отопительное оборудование с высоким КПД;
применяются хорошо зарекомендовавшие себя надежные материалы с большим сроком службы.

Мы работаем со всеми типами отопления для частного жилья: с использованием водогрейных котлов на газу или твердом топливе, а также применяем более прогрессивное электроотопление на основе ИК-обогревателей.

Также всегда в наличии изящное комплексное решение на основе инфракрасных модульных электронагревателей «Зебра ЭВО-300».

У всех типов отопления общее то, что они требуют точного инженерного расчета и грамотной реализации. Оценивая экономичность конкретного вида и выбранной схемы (что особенно важно для заказчика), наши специалисты обращают внимание на такие факторы, как:

Состояние помещения, которое будет отапливаться. Оно находится на стадии строительства, ремонта или все работы уже завершены. Повторная отделка комнат, в которых прокладывались трубы, в зависимости от интерьера, может быть затратным делом. На это иногда приходится выделить сумму, сопоставимую со стоимостью монтажа отопления.
Расходы на содержание системы. Сюда относят оплату обслуживания дымоходов, оформление разрешительной документации, стоимость потенциального ремонта в будущем.
Доступность энергоносителей (газа, твердого топлива, электричества, степени инсоляции места установки солнечных систем) и их цену.
Необходимость в наличии отдельного помещения под котельную, а также, в случае использования твердого топлива, места для его хранения.

Хотя конечное решение в выборе конкретного типа отопления и набора оборудования для него принимает заказчик, мы даем прочное технические и экономическое обоснование в пользу той или иной системы, оптимальной для каждого объекта.

Почему мы часто рекомендуем «Зебра ЭВО-300»

Сертифицированные инфракрасные источники эффективно преобразуют электроэнергию в тепловой поток. Они имеют все преимущества такого типа обогревателей, которые работают подобно солнцу. Исходящие волны, попадая на предметы в комнате, нагревают сначала их. Температура воздуха в помещении подымается по мере отдачи ими накопленной энергии. Возникает естественная конвекция, благодаря которой прогревается вся кубатура.

Подробнее о Зебре ЭВО-300

В то же время «Зебра ЭВО-300» сильно отличается от традиционных переносных инфракрасных обогревателей. Она монтируется на потолке. При этом расходует 15 Ватт электроэнергии на квадратный метр занимаемой площади. Этого достаточно, чтобы обеспечить высокую динамику прогрева (уходит 40 минут, чтобы поднять температуру помещения с +10 до +20 градусов). Потолочная установка и высокий КПД системы дают такие преимущества:

низкие затраты на монтаж, независимо от фактического состояния помещения — до проведения в нем ремонта или уже после него;
отсутствие «мертвых зон», не покрываемых излучением и, как следствие, очагов сырости и грибка;

многолетний срок службы без необходимости замены различных узлов и деталей, как это бывает при использовании водогрейного котла;
идеальный вид интерьера, не отягощенный наличием отопительных приборов — панели располагаются за потолочной отделкой, на виду остается только терморегулятор с датчиком.

Учитывая повсеместную доступность электричества и перечисленные положительные черты системы «Зебра ЭВО-300», монтаж отопления в частном доме на ее основе — в большинстве случаев один из лучших вариантов.

схемы и оборудование, их плюсы и минусы

Система отопления является важной инженерно-технической сетью, она критически важна для жизнедеятельности наших соотечественников, так как зимой в наших широтах бушуют морозы, поэтому отопление в частном доме должно быть сделано на “отлично”. В этой статье мы рассмотрим все существующие варианты обогрева частных домов, их достоинства и особенности. Приведенная ниже информация поможет вам понять, какое отопление лучше для частного дома именно в вашем случае, а также избежать распространенных ошибок.

Содержание

1. Виды тепло- и энергоносителей для систем отопления в частном доме
2. Электрическое отопление частного дома
3. Газовое отопление частного дома
4. Воздушное отопление дома
5. Различия индивидуального обогрева от централизованного
6. Заключение

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

Электрическим.
Газовым.

По типу теплоносителя:

Водяным.
Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.

Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

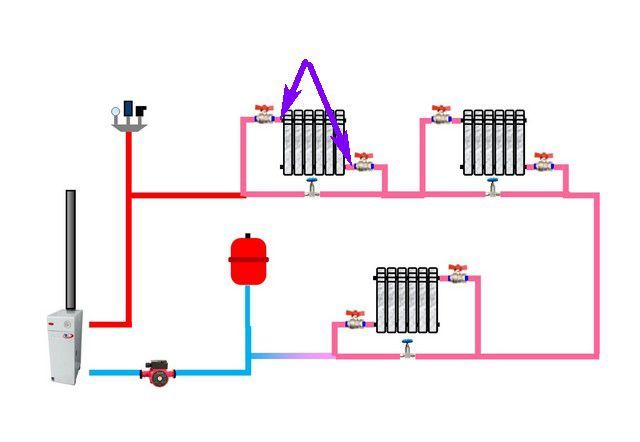

Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.

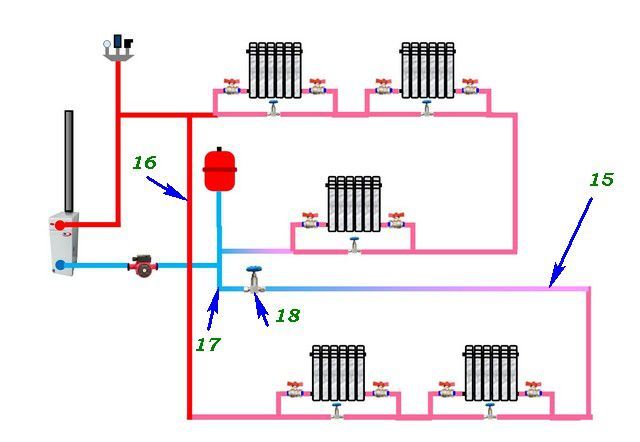

Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу.
Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.

Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Читайте также: Утепление фундамента изнутри и снаружи: материалы, методы и технологии

Электрическое отопление частного дома

В большинстве случаев электрическое отопление в частном доме устанавливают тогда, когда нет подключения к газовой сети, а также в качестве резервного вида.

На заметку!На рынке теплотехнических товаров присутствуют котлы, которые могут функционировать одновременно на газу и электричестве, газу и твердом топливе, а также твердом и жидком. Это привлекательно тем, что в случае перебоя подачи одного энергоносителя можно использовать резервный, который есть в доступности.

Электрическое отопление частного дома имеет такую классификацию:

Системы отопления с электрокотлами.
Инфракрасный обогрев.
Теплый пол.
Индукционное отопление.

Давайте рассмотрим более подробно каждый из этих пунктов.

Отопление электрическими котлами

Отопление частного дома может комплектоваться электрокотлами, они в свою очередь могут быть двух типов:

Электродными. Принцип работы заключается в пропуске электрического тока через воду между двумя электродами. За счет этого происходит нагрев жидкости.
С ТЭНами. В корпус для нагрева рабочей среды устанавливается несколько ТЭНов, в зависимости от режима работы, могут работать несколько или все сразу.

Электрические источники теплоты характеризуются широким выбором мощностей, что позволяет их использовать как для обогрева небольших коттеджей, так и больших загородных домов. В зависимости от мощности, они изготовляются однофазными (220В) и трехфазными (380В). Подключение их незамысловато и позволяет провести отопление своими руками.

К преимуществам такого оборудования можно отнести:

Небольшие размеры.
Легкость монтажа и управления.
Эффективное регулирование температуры.
Есть возможность подключения наружных датчиков температуры.
Тихая работа и высокий КПД.
Экологическая безопасность.
Доступная цена.

Что касается недостатков, то можно выделить следующие:

Большие счета за электричество.
Срок использования ТЭНа составляет пару лет, затем он покрывается накипью и выходит из строя.
Монтаж системы отопления с электрическим котлом требует качественной проводки, которая должна быть подобрана с необходимым запасом.
Требовательность к параметрам сети. Если у вас «скачет» напряжение, то такие источники теплоты будут работать некачественно или вообще не будут.

Инфракрасный обогреватель

Инфракрасный обогрев

Инфракрасное отопление частного дома получило популярность относительно недавно, но за это время себя хорошо зарекомендовало. Заключается принцип работы этого метода в том, что электрическая энергия преобразовывается благодаря кварцевым излучателям в инфракрасные лучи. Отличием этого способа является нагрев предметов, а не воздушных масс.

Согласитесь, что в районе шкафов с вещами или книгами вам не особо нужен обогрев, но зато без него не обойтись возле дивана или компьютерного стола. Приборы инфракрасного отопления изготавливаются в напольном варианте, стеновом, а также подвесном.

К преимуществам можно отнести экономичность, которая по сравнению с применением электрокотлов – на треть меньше. К тому же инфракрасное отопление частного дома можно создать своими руками при наличии минимальных познаний в электротехнике.

Недостатком является разница температуры в различных зонах помещения, что не всегда позволяет чувствовать себя комфортно. Подключение “теплого” пола

Электрический «теплый пол»

Такая система отопления частного дома имеет вид тонких кабелей, которые установлены в пол. При прохождении электрического тока по ним, выделяется тепло, которое нагревает окружающие предметы и сам пол. Укладываться нагревательный элемент может по-разному: полосами, зигзагами, волнами и пр.

Система “теплый пол” может устанавливаться в стяжку или под напольное покрытие для различных типов помещений. В целях экономии можно покрывать не всю площадь комнаты, а только необходимые пространства. К источнику питания – электросети, подключается с помощью электронного регулятора. Он задает необходимый режим обогрева и, при достижении заданной температуры, отключает обогрев.

Достоинства:

Быстрый и понятный монтаж.
Долговечность.
Возможность зонального обогрева.
Скрытая установка, «дружит» со всеми напольными покрытиями.

К недостаткам можно отнести высокую стоимость электроэнергии и требовательность к параметрам сети.

Индукционное отопление

Индукционное отопление в частном доме со временем становится все более популярным. Изначально такие источники тепла подтвердили свою состоятельность на промышленных объектах, но со временем стали использоваться и при индивидуальном обогреве.

Принцип работы основывается на электромагнитном поле, которое возникает вследствие пропуска электрического тока через катушку. Внутри нее располагается металлическая труба, которая нагревается за счет контакта с электромагнитным полем. Через нее пропускается теплоноситель, который нагревается и уходит в систему теплоснабжения.

Индукционное отопление можно создать своими руками, оно не сложнее обычного электрического. Но особое внимание нужно уделить правильному выбору мощности.

Достоинства таких котлов:

Надежность. Если установлена качественная автоматика, то может работать в полностью автономном режиме весь отопительный сезон.
Работает с множеством теплоносителей. Это может быть вода, масло и пр.
КПД более 90% в зависимости от модели.
Длительный термин использования. При правильной эксплуатации может достигать трети века.
Легкая установка и неприхотливое обслуживание.

Недостатки:

Высокая стоимость.
Некоторые модели при эксплуатации сильно шумят.

На заметку!Высокая стоимость индукционной системы отопления частного дома во многом объясняется дорогой автоматикой котла. Но тут нужно учитывать, что от ее качества будет зависеть не только эффективность работы источника тепла, но и длительность его эксплуатации. На практике бывали случаи, когда дешевая автоматика выходила из строя и у котла плавился металлический сердечник по которому циркулирует и нагревается вода.

Газовый счетчик

Газовое отопление частного дома

Газ – это наиболее экономически выгодный энергоноситель, даже несмотря на его высокую стоимость. Он обладает высокой калорийностью, что позволяет за условно один и тот же объем топлива, например, газа или угля, получить большее количество теплоты. В теплоэнергетике этот показатель называется энтальпией.

Выполняется монтаж отопления на газу в соответствии со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» от 26 июня 2003г, а также СП 89.13330.2012 «Котельные установки. Актуализированная редакция СНиП II-35-76».

Все работы должны проводиться по ранее согласованному плану с компанией-поставщиком газа. Подключение источника теплоты выполняется в присутствии представителей поставщика или их силами.

Особое внимание уделите выбору котла, так как на рынке представлено множество моделей, как от отечественных, так и заграничных компаний. Если вы нуждаетесь в отоплении, то для вас подойдет одноконтурный котел, но если нужна и горячая вода для бытового применения, то двухконтурный источник теплоты вам в помощь.

Преимущества газового отопления в частном доме:

Большой выбор оборудования, как по мощности, так и по функциям.
Надежность в работе. Устройство газового котла настолько простое, что вероятность его выхода из строя в отопительный период маловероятно, но это при условии периодических осмотров.
Качественная регулировка. Именно этот пункт во многих случаях является основополагающим. Системы автоматики, применяемые в современном газовом оборудовании, позволяют выполнять обогрев дома без вмешательства человека. Владельцу потребуется только выставить параметры температуры.
Компактность. В продаже есть множество настенных и напольных моделей.
Длительный срок использования.

Недостатки:

Зависимость от компании поставщика газа.
Установка должна выполняться в соответствии с разработанной документацией и по согласованию с поставщиком.
Необходим периодический осмотр котла и вентиляционной системы.

Выбор теплоносителя

Теплоноситель – вопрос, который также заслуживает более подробного изучения. Что можно использовать в качестве его:

Воду. Является наиболее актуальной рабочей средой и используется в 90% всех систем отопления. Она имеет великолепные характеристики, такие как вязкость и теплопередача, а также отличается экологической чистотой. Немаловажным фактом является и ее дешевизна. К недостаткам можно отнести низкую температуру замерзания и появление накипи.
Этиленгликоль. Является антифризом на основе этиленгликоля и относится к среднеценовой категории. Неоспоримым преимуществом является низкая температура замерзания (-600С), что позволяет его использовать в загородных домах, где обогрев периодический. Также его применение не оставляет накипи на внутренних поверхностях оборудования и трубопроводов. Но несмотря на это, этиленгликоль не получил широкого распространения из-за своей высокой токсичности.
Пропиленгликоль. Как и предыдущий теплоноситель является антифризом и обладает великолепными характеристиками. Он замерзает при температурах больше -700С, а также имеет низкую химическую активность. В отличие от этиленгликоля он полностью безопасен для здоровья людей и может использоваться в жилых домах. Его доля составляет немного меньше 10% от общего количества теплоносителей. К недостаткам можно отнести его высокую стоимость.

Наши соотечественники предпочитают водяное отопление из-за его неоспоримых достоинств. В случае ремонтных работ вода сливается через дренажные устройства в канализацию, а после устранения неполадок заполняется снова. По желанию может применяться водоподготовительная установка.

Она удаляет соединения кальция и магния из воды путем их замещения катионами натрия или аммония. Вследствие этого вода становится более высокого качества и в процессе эксплуатации не возникает накипи. По факту многие владельцы частных домов предпочитают экономить на этом оборудовании.

Паровое отопление

Что касается парового отопления, то его использование для жилого фонда категорически запрещено. Это связано с его недостатками, которые будут рассмотрены ниже. В качестве генератора теплоты используется паровой котел, который нагревает воду до закипания.

Пар является теплоносителем, который выполняет функцию обогрева. Паровое отопление будет неплохим решением для складов, сараев, гаражей.

Преимущества:

Улучшенная теплоотдача отопительных приборов, благодаря высокой эффективности пара по сравнению с водой.
Быстрый прогрев помещений.
Простота запуска даже после длительного простоя.

Недостатки:

Короткие термины использования.
Проблематичность регулировки и как итог неравномерный обогрев дома.
Шумность в работе.
Высокая температура на поверхности труб и радиаторов, которая приводит к ожогам при касании.

Монтаж отопления в частном доме с теплоносителем паром запрещается следующей нормативно-правовой документацией: СНиП 41-01-2003 и СНиП II-35-76. Нагреватель воды

Система «теплый пол» с жидким теплоносителем

Может использоваться как дополнение к стандартному отоплению или в качестве самостоятельного обогрева. В качестве теплоносителя может использоваться любой, который описан в разделе «Выбор теплоносителя». Система «теплый пол» работает в паре с котлом, который выполняет нагревательную функцию. Подсоединяться к нему она может напрямую или через коллектор.

Преимущества:

Возможность совместного использования со стандартным обогревом.
Возможность зонального обогрева.
Длительный срок эксплуатации.
Качественное регулирование.

Недостаток один – большое гидравлическое сопротивление из-за специфики монтажа змейкой, что влечёт за собой покупку более мощного циркуляционного насоса. Сделать такое отопление своими руками в частном доме не составит особых проблем.

Пример упрощенного расчета водяной системы отопления

Для точных расчетов необходимо высчитывать теплопроводность ограждающих конструкций, она будет зависеть от материалов, из которых они сделаны. Это непростая задача для неспециалиста, поэтому есть возможность пользоваться усредненными данными, которые дают более-менее точные результаты. Поэтому разберем простой вариант расчета котла и количества секций радиаторов.

Например, нам необходимо вычислить требуемую мощность котла для дома с площадью 200м2. Для этого воспользуемся формулой Q=(S×M)÷Qu, где Q – мощность котла, Qu – мощность на 100м2, равна 10кВт (устанавливается СНиПом 41-01-2003),S – площадь дома, M – коэффициент зависящий от местности, в средней полосе равен 1,5. Получаем Q=(200×1,5)÷10=30 кВт. К этому результату можно добавить 10% запас мощности. В итоге для покупки потребуется отопительный котел с мощностью не менее чем 33 кВт.

Теперь перейдем к подсчету количества секций батарей. Для расчета нам нужно обязательно знать тепловую мощность одной секции, в среднем она равна 200Вт в зависимости от вида. Это число и возьмем. Соблюдая условие, что Qu равно 10кВт на 100м2, получаем: N=200м2÷100Вт\м2=2м2.

То есть одна секция отопительного прибора может обогреть 2 квадратных метра площади. Так как общая площадь дома равна 200м2, то нам потребуется 100 штук секций. Распределяться они будут в зависимости от габаритов комнат, при условии 2м2 на одну секцию. Установка радиатора

Читайте также: Планировка частного дома — основа проекта будущего жилья

Процесс монтажа системы отопления

После того как выбрана схема отопления частного дома и вы определились с мощностью котла и количеством секций радиаторов, можно переходить к монтажным работам. Они имеют такую последовательность:

Изготовляется бетонное основание для напольного источника теплоты, если эта модель настенная, то крепятся кронштейны. Чаще всего это происходит в подвальном помещении или кладовке. Единственное условие – отсутствие высокой влажности. К месту монтажа должны подходить электрические коммуникации, которые нужны для систем автоматики.
Продумать местонахождение дренажа для слива теплоносителя при необходимости проведения ремонтных работ.
Установка отопительных приборов в каждой комнате. Важное условие – расстояние от подоконника до прибора и от пола до него должно быть не менее 100мм. Зазор от стены до батареи не менее 30мм. Это обеспечит наиболее качественную циркуляцию воздушных масс через прибор.
Следующий этап – обвязка отопительных приборов и котла, установка запорной арматуры. В качестве труб лучше применять полипропиленовые аналоги. Они соединяются методом пайки и имеют длительный срок эксплуатации. Обвязка начинается от источника теплоты и идет к радиаторам. Не забудьте в самой высокой точке установить кран для спуска воздуха из системы, а в нижней дренажный вентиль.
Для экономии топлива можно установить внешний датчик температуры, который соединяется с автоматикой котла или термостатические клапаны на каждом приборе. Так вы сможете регулировать температуру в своем доме. Лучше использовать датчик, но его настройкой должен заниматься специалист, так как многое зависит от количества комнат находящихся в тени или на солнце. Это делается для того, чтобы не получить недогрев в холодных комнатах и перегрев в теплых.
На завершающем этапе система заполняется водой, если нет утечек, делается пробный розжиг котла. При повышении температуры теплоноситель имеет свойство расширяться и если есть слабые места на соединительных участках трубопроводов, то это сразу будет заметно.

Система воздушной вентиляции

Воздушное отопление дома

В нашей стране оно не пользуется большой популярностью, хотя имеет хорошую эффективность. Подача нагретого воздуха в помещения производится по специальным вентиляционным каналам, которые могут располагаться в полу или потолке. Воздушное отопление дома состоит из таких элементов:

Теплогенератора. Для этих целей может использоваться отопительный котел, работающий с помощью любого энергоносителя.
Воздуховодов. Выполняют доставку теплого воздуха от теплогенератора в помещения.
Приточного вентилятора. Выполняет перемещение воздушных масс.

Часть воздуха для функционирования оборудования может браться с улицы, а часть с помещений. Монтаж системы отопления этого типа лучше доверить профессионалам, потому что самостоятельная установка довольно трудоемка.

Преимущества:

Высокий КПД – до 90%.
Не нужно тратиться на радиаторы.
Возможность использовать совместно с кондиционированием.
Хорошая регулируемость за счет низкой инерционности воздушных масс.

Недостатки:

Устанавливается во время строительства строений.
Нуждается в периодическом наблюдении и обслуживании.

Печь

Печное отопление

Относится к воздушному отоплению, потому что обогрев происходит благодаря нагретым воздушным массам, которые циркулируют по каналам расположенным в стенах. Хорошо тем, что позволяет сделать отопление частного дома своими руками, при условии, что владелец недвижимости знаком хотя бы немного с кладкой кирпича.

Печь обычно изготовляется на дровах или угле и ее принято устанавливать посредине дома, так как в таком случае тепло будет передаваться еще и лучевым способом. Будет идеальным выбором для небольших построек, например, дач.

Преимущества:

Доступность.
Возможность использовать твердый вид топлива – не надо связываться с компаниями поставщиками природного газа.
Простота эксплуатации.
Долговечность.

Недостатки:

Нужна периодическая очистка дымовых каналов, так как они засоряются.
Затруднительность регулировки.
Нуждается в присутствии человека для периодического подбрасывания топлива.
Печное отопление может обогреть небольшое здание, так как нагретые воздушные массы медленно циркулируют.
Неэкономичность.

Различия индивидуального обогрева от централизованного

Почему наши соотечественники так стремятся к индивидуальному отоплению? Давайте разбираться. Для этого рассмотрим преимущества индивидуальных систем отопления:

Высокая эффективность. Ни для кого не секрет, что тепловые сети изношены более чем наполовину. Это приводит к перебоям в их работе, а также высоким тепловым потерям, которые порой составляют 70%. Только вдумайтесь в эту цифру, две трети тепла уходит в атмосферу, но мы за него платим. В системах отопления частных домов таких проблем нет.
Качественная регулировка. Вы можете быстро подстраиваться под температуру внешней среды, в то время как районной котельной это делать проблематично. За счет своевременной регулировки достигается хорошая экономия на энергоресурсах, порядка 20%. К тому же, если вас часто не бывает дома, вы можете задать режим работы на минимальном уровне, что позволит еще больше экономить. Также вы можете начинать отопительный сезон, когда необходимо именно вам.
Полная независимость от районной котельной. Вас перестанут интересовать проблемы перебоев в их услугах.

Установка батареи центрального отопления

Заключение

В этой статье мы рассмотрели все виды индивидуального отопления, их достоинства и недостатки. Какое отопление лучше для частного дома именно в вашем случае – решать вам, но желательно перед этим ознакомиться и с нормативной документацией. Вся информация в этой статье призвана помочь вам определиться с выбором.

Практические советы, Работы, Теория, Технология

Руководство по установке системы кондиционирования воздуха | Семейный мастер на все руки

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Хотите узнать, как работает система кондиционирования? Мы объясним ключевые этапы, что происходит на каждом этапе и лучшие практики для работы с профессионалом.

Почти все дома, построенные в США, имеют тот или иной кондиционер. Рассматриваете ли вы систему кондиционирования для новой постройки, замены существующего блока или впервые модернизируете существующий дом, вот некоторая предыстория и идеи, которые помогут вам понять процесс.

На этой странице

Определения

Прежде чем мы начнем, давайте рассмотрим несколько терминов, которые вам необходимо знать.

Центральный кондиционер

Центральный кондиционер охлаждает воздух в одном месте, а затем использует возможности печи для обработки воздуха для распределения этого холодного воздуха по всему дому. Это отличает его от оконных или настенных кондиционеров или мини-сплит-систем, которые охлаждают относительно небольшие площади и полагаются на несколько блоков для охлаждения всего дома.

В США в большинстве частных домов с центральным кондиционированием установлена сплит-система. Это означает, что устройство разделено на два ключевых компонента: змеевик испарителя внутри дома и компрессор снаружи.

Тепловые насосы — еще одна форма центрального кондиционирования воздуха. Но в этой статье мы сосредоточимся на проектах, которые соединяют систему кондиционирования с печью. Если вы рассматриваете тепловой насос, обратите внимание, что цены и этапы будут другими.

Размеры

При обсуждении кондиционеров часто упоминается «размер». Это относится к холодопроизводительности кондиционера, а не к физическим размерам.

Специалисты по отоплению, вентиляции и кондиционированию воздуха (ОВКВ) используют единицу измерения, называемую британской тепловой единицей (БТЕ), которая представляет собой энергию, необходимую для понижения температуры фунта воды на один градус по Фаренгейту. На их просторечии 12 000 БТЕ описываются как тонна. Таким образом, кондиционер весом 2,5 тонны стоит 30 000 британских тепловых единиц.

Эффективность

Эффективность измеряется как коэффициент сезонной энергоэффективности (SEER). Блоки с более высоким SEER более эффективны, как правило, за счет использования двухступенчатого компрессора и вентилятора с регулируемой скоростью. В обоих случаях это означает, что кондиционер будет потреблять меньше энергии при более низкой температуре.

fstop123/Getty Images

Центральная система кондиционирования: можно ли сделать своими руками?

Мы в Family Handyman большие поклонники духа «сделай сам». Но мы также понимаем, что некоторыми проектами должны заниматься только профессионалы или мастера с большим опытом.

Для подавляющего большинства домовладельцев установка центрального кондиционера требует слишком много специальных навыков и слишком высока вероятность неудачи без профессиональной помощи. Это связано с необходимыми навыками, бюрократическими спорами о разрешениях, лицензионными требованиями и потенциальным аннулированием гарантий при неправильной установке компонентов.

Если вы хотите сделать что-то своими руками, большую часть работы вы сможете сделать сами. Но для работы с хладагентом потребуется лицензированный профессионал. А в некоторых местах только лицензированный электрик может подключить электричество к сервисной панели.

Работа с профессиональными установщиками ОВКВ

При общении с подрядчиками задавайте вопросы, чтобы узнать, как они подходят к проекту. И обратите внимание на вопросы, которые они вам задают! Установщик должен задавать уточняющие вопросы, чтобы ваш выбор и предпочтения были отражены в его оценке и готовом продукте.

Планирование

Установка центрального кондиционера — это большой проект, и для того, чтобы сделать это правильно, нужно потратить некоторое время на планирование. Попросите вашего подрядчика пересмотреть свой процесс и убедиться, что он будет обрабатывать все необходимые разрешения или другие важные документы.

Поговорите со своим подрядчиком о том, насколько вы отдаете предпочтение энергоэффективности по сравнению с первоначальными затратами. Это также прекрасное время, чтобы обсудить расположение конденсаторного блока и тип термостата, который вам нужен.

Определение размеров

Ваш подрядчик поможет определить размер центрального кондиционера для вашего дома. Это важно, потому что слишком маленький блок будет работать почти постоянно, в то время как слишком большой блок будет слишком быстро охлаждать дом и отключится, не завершив полный цикл.

В последнем случае быстрое включение/выключение оказывает негативное воздействие на систему. Это может привести к замерзанию змеевика испарителя, а замерзший змеевик не позволит воздуху циркулировать. Это означает, что кондиционер большего размера может быть менее эффективным при охлаждении, чем блок меньшего размера.

Чтобы определить подходящий блок для вашего дома, ваш установщик HVAC выполнит расчет, который называется «Руководство-J». Это будет охватывать все факторы, которые мы обсудили, и многое другое, давая максимально точные размеры.

Однако мы знаем, что многие домовладельцы хотят заранее получить приблизительное представление о том, какой размер им нужен. Итак, вот приблизительная оценка размера центрального кондиционера: умножьте квадратные метры кондиционируемого пространства вашего дома на 25, чтобы получить необходимое количество БТЕ, затем разделите на 12 000, чтобы получить тоннаж.

Помните, однако, что это только приблизительная оценка, и есть много переменных. Если на первом этаже вашего дома потолки высотой 12 футов, у кондиционера будет больше воздуха для охлаждения. А если у вас много окон, выходящих на юг, в них будет больше солнца и естественного тепла.

Смета

После того, как вы просмотрите базовый план и обсудите варианты модели, подрядчик должен дать вам смету. Как всегда, получите оценки в письменном виде от нескольких поставщиков. Единственным исключением будет, если вы устанавливаете кондиционер в новую постройку, так как ваш строитель, скорее всего, справится с этим.

Независимо от того, имеете ли вы дело со строителем или независимым подрядчиком по ОВКВ, не бойтесь задавать уточняющие вопросы или запрашивать данные о расходах. Даже если подрядчик не может перечислить все по пунктам, он должен быть готов общаться достаточно, чтобы вы чувствовали себя более комфортно в процессе.

Дон Николс / Getty Images

Процесс установки системы кондиционирования

Установка должна занять около суток. Ниже приводится краткое описание основных шагов.

Установка или модификация воздуховодов
- Для домов с существующими печами или кондиционерами любые работы по воздуховодам должны быть минимальными, обычно не более чем дополнительная обратная линия.
- Если вам необходимо установить воздуховоды, поработайте со своим подрядчиком, чтобы найти способы скрыть их в шкафах или на потолке, чтобы избежать капитального ремонта гипсокартона.
- В новостройках работа с воздуховодом должна быть завершена до установки гипсокартона.

Внутренний блок
- Змеевик испарителя устанавливается внутри камеры топки.
  - Пленум — это часть печи по обе стороны от воздухораспределителя, через которую воздух поступает и выходит обратно в помещение.
  - Змеевик испарителя войдет в камеру подачи, которую можно рассматривать как «отток» печи.

Внешний блок
- Размещение внешнего блока определяется несколькими факторами, в том числе:
  - Длина пробега до внутреннего блока и электрощитка;
  - Уровень земли;
  - Насколько близко шумный внешний блок будет находиться к окнам или дверям;
  - Требуемые кодом расстояния от счетчиков газа или воды (за подробностями обращайтесь в местный отдел строительства).

Подключение комплекта линий
- Две половины сплит-системы соединены парой медных трубок, по которым проходит циркуляция хладагента.
- Путь комплекта трубопроводов в значительной степени будет определяться наиболее прямым маршрутом от испарителя к конденсатору.
  - Если у вас есть сомнения по поводу маршрута, сообщите о них подрядчику как можно раньше.
  - Вход наружу должен быть герметизирован для предотвращения проникновения воды.

Подключение электропитания
- Для блока конденсатора необходимо установить внешний запорный элемент.
- Электрическая линия будет проходить от конденсатора к запорной арматуре и от запорной арматуры к электрощиту.
- Если ваша коммутационная панель уже исчерпана, вам может потребоваться обновить ее, чтобы справиться с дополнительной нагрузкой кондиционера.
  - Если проект был спланирован должным образом, все работы на панели уже должны быть включены в смету проекта.
- Также будет низковольтный провод, соединяющий блок конденсации с печью, чтобы им можно было управлять с помощью термостата.

Линия слива конденсата
- Во всех кондиционерах образуется конденсат, как на стенках стакана с ледяной водой. Этот конденсат нужно сливать.
- Квартиры, расположенные в подвале, обычно ведут к сливу в полу.
- Устройства, расположенные на чердаке, могут отводить воду наружу или могут использовать дренажный поддон, который позволяет воде испаряться — так же, как холодильники позволяют испаряться конденсату.

Термостат
- Если вы устанавливаете центральную систему кондиционирования воздуха в новостройке, вам необходимо выбрать термостат.
- Если вы устанавливаете центральную систему кондиционирования воздуха в существующем доме, вам может потребоваться заменить термостат на такой, который также может управлять охлаждением.
- Это один из этапов процесса, который отлично подходит для небольших усилий своими руками.
  - Некоторые домовладельцы покупают простой термостат для установки, а затем самостоятельно модернизируют его до программируемого или интеллектуального термостата.

Сколько стоит установка системы кондиционирования?

Как и в случае любого крупного проекта, цены варьируются в зависимости от местного рынка и спецификаций работы. Типичная установка системы кондиционирования сплит-системы с использованием существующей печи должна стоить от 3000 до 5500 долларов за работу и материалы. В среднем эта стоимость будет разделена примерно 60/40, причем большая часть приходится на оплату труда.

Можно приобрести систему кондиционирования самостоятельно и попросить специалиста по ОВК установить ее для вас. Но имейте в виду, что вы, скорее всего, будете платить полную розничную цену, а не получать коммерческую скидку, поэтому общая стоимость работы может быть не меньше оценки подрядчика. Вы также должны будете сделать размеры самостоятельно, и вы будете нести ответственность, если возникнут какие-либо проблемы с оборудованием.

Если вы заменяете существующую центральную систему кондиционирования воздуха, рассчитывайте на дополнительную плату за демонтаж и утилизацию старой системы и хладагента, вероятно, в диапазоне от 150 до 200 долларов. Если вы устанавливаете печь и кондиционер, стоимость каждого компонента обычно будет снижена, хотя общая стоимость работы будет выше.

Заключение

Установка центрального кондиционера — отличный способ повысить ценность вашего дома, сохраняя комфортные условия для себя и своих близких. Это сложная установка, но, надеюсь, этот обзор поможет вам понять процесс.

Не стесняйтесь задавать вопросы своему установщику, чтобы установка центрального кондиционера прошла максимально гладко!

Полное руководство по обслуживанию отопления для домовладельцев

В Соединенных Штатах отопление обычно составляет 42% счетов за коммунальные услуги дома. Но если система отопления не в хорошем состоянии, эти деньги могут пойти прахом.

К тому же времена года становятся холоднее. Никто не хочет быть застигнутым врасплох, если обогреватель внезапно выйдет из строя.

Ухоженный обогреватель прослужит дольше и останется эффективным. Но что включает в себя техническое обслуживание обогревателя? И сколько это стоит?

Системы отопления: обзор

Системы отопления являются частью дома или здания. Отопительные системы забирают холодный воздух. Затем они нагревают воздух.

Как правило, системы сжигают топливо для нагрева воздуха. Но некоторые используют электроэнергию для выработки тепла.

Когда система нагревает воздух, она распространяет горячий воздух по всему дому или зданию. Системы используют различные методы для подачи горячего воздуха. Вентиляторы, воздуховоды и вентиляционные отверстия играют роль в перемещении воздуха.

Вы можете управлять системой отопления вашего дома с помощью термостата. Этот инструмент позволяет ввести желаемую температуру в помещении.

Система отвечает на этот ввод. Он направляет горячий воздух в комнату, когда чувствует, что температура в комнате упала ниже желаемой.

Что такое система HVAC?

HVAC расшифровывается как «Отопление, вентиляция и кондиционирование воздуха». Система HVAC является центральной структурой в доме или здании.

По своей сути система HVAC представляет собой воздушную систему здания. Система влияет не только на комфортность температуры, но и на качество воздуха, которым мы дышим в помещении.

Инженеры часто строят современные системы ОВКВ с фильтрами. Они очищают воздух от загрязняющих веществ.

Некоторые системы HVAC имеют дело с изменением давления воздуха. Эти системы могут создавать давление в воздухе в высокогорных местах. Инновации в дизайне HVAC изменяют степень влажности воздуха, чтобы улучшить наш комфорт.

Типы систем отопления

Не все системы отопления являются конструкциями ОВКВ. В небольших домах может не быть центральной системы кондиционирования.

Некоторые системы кондиционирования не могут охлаждать воздух. Они могут только нагреть воздух в вашем доме.

Хотя у вас есть множество вариантов обогрева дома, большинство из них относятся к одной из четырех категорий. К ним относятся:

Стандартные системы отопления и ОВКВ
Геотермальные энергетические системы
Системы ОВКВ с зональным клапаном
Варианты прямого нагрева

Каждая из этих категорий систем имеет свои плюсы и минусы. Один может понравиться вам больше или меньше в зависимости от вашего местоположения.

Стоимость — еще одна переменная, которая может сделать один вариант более привлекательным, чем другой. Мы познакомим вас с каждым вариантом и рассмотрим рекомендуемое техническое обслуживание нагревателя в каждой категории.

Стандартные системы отопления и ОВКВ

Самая большая категория систем отопления включает стандартные системы центрального отопления и ОВКВ. Вы можете разделить эту категорию на две подкатегории. Это:

Канальные системы
Гидравлические системы

Стандартная канальная система центрального отопления начинается с печи. Печь греет воздух. Затем двигатель вентилятора системы нагнетает воздух в помещения через воздуховоды.

Гидравлическая система начинается с бойлера. Он нагревает воду до тех пор, пока она не закипит. Затем эта система проталкивает горячий пар по ряду труб.

Трубы соединяются с радиаторами. Каждый радиатор нагревает помещение, в котором он находится, в ответ на пар из труб.

Гидравлические системы стоят дороже, чем системы воздуховодов. Но они служат дольше.

Большинство гидравлических систем требуют меньше обслуживания, поскольку в них не используются фильтры. Они также работают с широким спектром источников топлива.

Канальные системы более энергоэффективны, чем гидравлические системы. Они также культивируют теплый ветерок.

Геотермальные тепловые системы

Геотермальная тепловая система представляет собой геотермальный тепловой насос (GHP). Одна некоммерческая организация, GeoExchange, выступает за расширение геотермальных систем отопления.

Во многих местах температура наружного воздуха резко меняется в течение года. Но температура под землей меняется незначительно.

Подземный воздух теплее надземного зимой и прохладнее летом, что делает этот вариант идеальным для более мягкого климата.

GHP перекачивают этот теплый воздух, чтобы использовать его в качестве источника тепла зимой. Затем они поднимают прохладный подземный воздух для использования летом.

Геотермальные системы энергоэффективны, но их установка может быть дорогостоящей. К счастью, гибридные GHP и GHP с двумя источниками стоят дешевле.

Воздушный тепловой насос

Воздушный тепловой насос не сжигает топливо для нагревания воздуха. На самом деле он вообще не греет воздух. Вместо этого он нагнетает горячий воздух в ваш дом.

Воздушные тепловые насосы используют тот же механизм, что и GHP. Но эти насосы используют химическую реакцию, которая излучает тепло. Затем насос улавливает это тепло и использует компрессор для подачи тепла в дом.

Химикат сам по себе является охлаждающей жидкостью. Он охлаждает воздух, с которым контактирует. Воздушные тепловые насосы постоянно обменивают горячий и холодный воздух.

Воздушные тепловые насосы могут работать как с воздуховодами, так и без воздуховодов, в то время как некоторые из них имеют краткосрочные системы воздуховодов. Это означает, что механик устанавливает воздуховоды только в части дома.

Эти системы энергоэффективны, хотя и работают на электричестве.

Однако они производят больше энергии (тепла), чем потребляют. Техническое обслуживание воздушных тепловых насосов аналогично обслуживанию стандартных систем отопления.

Опции прямого нагрева

Опции прямого нагрева обогревают только небольшие помещения. Они не отапливают весь дом.

Обогреватели помещений являются наиболее распространенным вариантом прямого нагрева. Радиаторы и конвекционные обогреватели являются популярным выбором.

Конвекционные нагреватели используют электричество для нагрева жидкости, сохраняющей тепло.

Затем они используют вентиляторы для циркуляции воздуха. Горячая жидкость в конечном итоге нагревает воздух.

Радиационные обогреватели также используют электричество, но излучают инфракрасное тепло.

Дымовые обогреватели сжигают топливо для нагревания воздуха. По закону обогреватели внутреннего сгорания должны иметь вентиляционные отверстия. Камин является примером такого варианта прямого нагрева.

Все варианты прямого нагрева обогревают одну комнату. Они полезны, если вы не хотите обогревать весь дом. Также прямые обогреватели в холодных помещениях компенсируют неравномерность центрального отопления.

Части системы отопления и их назначение

Чтобы хорошо разбираться в ремонте нагревателя, полезно изучить детали вашей системы отопления. Каждая часть системы имеет свое назначение.

Различные детали несут разную опасность. Некоторые детали более склонны к деформации или поломке, чем другие. В этом разделе рассматриваются ключевые части четырех самых популярных систем отопления.

Топливо

Большинство тепловых систем сжигают топливо для нагрева воздуха или воды. Вместо этого некоторые используют химические реакции.

Только геотермальные системы работают исключительно на электричестве. Эти системы не требуют топлива.

Наиболее распространенными источниками топлива для обогревателей:

Природный газ
Уголь
ПЕЧЕТНОЕ Масло
Растительное масло (кулинарное масло)
ЖИЗНИ
Древесина
Владелец. источник тепла. В 2020 году более 50% американцев использовали природный газ для отопления своих домов9.0003
Надежный и экологически чистый. Кроме того, снижается вероятность засорения дымохода твердыми частицами.
Уголь по-прежнему остается самым популярным топливом для котлов. Люди также сжигают масло и дрова, в зависимости от того, что есть в наличии. Уголь и древесина оставляют после себя твердые отходы.
Воздушные тепловые насосы используют хладагенты. Они поглощают тепло, выделяемое этими химическими веществами.
Термостат
Термостат — это устройство, позволяющее контролировать температуру в помещении. Вы вводите свои температурные предпочтения.
Эта информация используется для включения и выключения системы отопления. Благодаря этому в комнате будет так тепло, как вам нравится.
Умные термостаты — новое изобретение. Эти устройства изучают распорядок дня и предпочтения людей. Затем они автоматически регулируют параметры нагрева.
Умные термостаты могут уменьшать или выключать нагрев, когда никого нет рядом. Они также могут порекомендовать энергоэффективные настройки.
Ваш термостат может нуждаться в периодическом обслуживании. Термостаты требуют периодической повторной калибровки и очистки.
Зональный термостат
Зональный термостат является частью зональной системы. Зональная система отопления использует клапаны для разделения путей в воздуховодах. Зонировать можно как воздуховоды, так и гидравлические трубы.
Зональные системы позволяют пользователям поддерживать разную температуру в разных частях дома. Каждый сегмент (зона) имеет термостат, связанный исключительно с этим сегментом.
Вы можете регулировать температуру только в одной зоне. Это не повлияет на температуру в других зонах.
Горелка (Печь)
Горелка — это печь. Здесь вы сжигаете топливо для системы отопления.
Горящее топливо встречается с воздухом в топке. Горелка создает горячий воздух.
Это важно для стандартной системы отопления. Система проталкивает этот горячий воздух через вентиляционные отверстия.
Водяная система не имеет горелки или топки. Не работает ни теплообмен, ни насосная система. Горелки используются только в системах центрального воздушного отопления.
Камера сгорания
Горение горит. Горение объединяет химическое вещество с кислородом.
Он также может создавать давление или перемещать химикаты. Это создает химическую реакцию, которая генерирует тепло.
Камера сгорания содержит эту экстремально выделяющую тепло реакцию. И печи, и котлы имеют камеры сгорания.
Жидкость для впуска камер сгорания. Они вращают газообразную жидкость вокруг оси или герметизируют топливо и кислород.
Топливо сжигается при сильном нагреве. Инженеры проектируют камеры сгорания, чтобы удерживать это тепло. Затем другие компоненты используют его для нагрева воды или воздуха.
Очень важно поддерживать камеру сгорания. Плохое техническое обслуживание камеры сгорания приводит к пожарам и взрывам.
Бойлер
Бойлеры используются только в гидравлических системах. Котел использует тепло от сгоревшего топлива для кипячения воды.
Котел нагревает воду до тех пор, пока она не превратится в пар. Этот пар нагревает дом через трубы.
В некоторых системах бойлеры используются для обеззараживания воды. Кипящая вода убивает микробы. Таким образом, люди могут использовать его для приготовления пищи или купания.
Впуск (возврат холодного воздуха)
Впуск представляет собой решетку с подвижными частями. По сути, воздухозаборник — это регистр, который вдыхает холодный воздух. Некоторые производители называют эту часть возвратом холодного воздуха.
Система HVAC имеет несколько воздухозаборников. Они закрывают воздуховоды. Воздухозаборник имеет решетку, заслонку и жалюзи.
Решетка представляет собой решетчатую «лицо» воздухозаборника. Жалюзи представляют собой набор угловых «жалюзи», которые защищают от мусора.
Заслонка представляет собой внутренний клапан. Это регулирует поток воздуха.
Внутри системы HVAC находится вентилятор. Это изменяет токи. Вентилятор, заслонка и жалюзи работают вместе, чтобы «вдохнуть».
Возврат холодного воздуха забирает воздух с пола помещения. Он рециркулирует этот воздух обратно в систему.
Обеспечение возврата холодного воздуха обеспечивает эффективность процесса рециркуляции воздуха. Это также предотвращает накопление пыли и грязи. Это накопление снижает качество воздуха.
Теплообменник
Теплообменник перемещает тепловую энергию из одного места или среды в другое. Тепловая энергия – это тепло. Горячие змеевики, конденсаторы и испарители передают эту энергию для максимизации теплового потока.
Воздушные тепловые насосы используют испарители. Это устройство вызывает испарение охлаждающей жидкости.
Эта химическая реакция выделяет тепло. Это тепло, которое система накачивает в ваш дом.
В некоторых камерах сгорания используются конденсаторы. Эти устройства повышают давление газа в камере. Это (частично) вызывает возгорание. Это генерирует тепло.
Инженеры строят змеевики теплообменников из проводящего металла. Большинство змеевиков теплообменника изготовлены из меди или алюминия.
Эти катушки передают тепловую энергию от одной части системы к другой. Как правило, обмен происходит между двумя жидкостными частями системы. Жидкости – это жидкости или газы.
Катушки эффективно используют пространство. Это делает их хорошо подходящими для систем солнечного теплоснабжения. Многие змеевики теплообменников самоочищаются. Это на одну задачу по обслуживанию меньше, о которой нужно беспокоиться.
Тепловой насос
Тепловой насос перемещает воздух из одного места в другое. Эти машины используются как в геотермальных тепловых системах, так и в воздушных тепловых насосах.
Тепловой насос использует механическую энергию для перемещения воздуха. Большинство тепловых насосов работают на электричестве. Многие тепловые насосы дают домовладельцам больше энергии (в тепле), чем они используют для работы.
Тепловые насосы состоят из компрессора и двух змеевиков. Большинство тепловых насосов регулируют поток воздуха с помощью термостатических компрессионных клапанов.
Электродвигатель поддерживает подачу воздуха. Змеевики, трубки и охлаждающие жидкости работают вместе, чтобы перемещать воздух.
Важно нанять профессионала для ремонта и обслуживания тепловых насосов. Некоторые детали насоса хрупкие. Эти компоненты быстро приходят в негодность без надлежащего ухода.
Змеевики конденсатора и испарителя
Змеевик конденсатора представляет собой змеевик печи. Этот змеевик является важной частью «раздельных» систем ОВКВ.
Если система одновременно нагревает и охлаждает воздух, в ней обычно используется змеевик конденсатора. Ремонт отопления и воздуха может включать в себя ремонт этих катушек.
Змеевик конденсатора работает в паре со змеевиком испарителя. Змеевик испарителя представляет собой «А-змеевик».
Змеевик испарителя удерживает и охлаждает хладагент. Это критично для кондиционера.
При использовании центрального кондиционера охлаждающая жидкость, змеевики испарителя и внутренние механизмы охлаждают воздух. Затем вентиляторы нагнетают этот прохладный воздух в комнаты.
Хладагент превращается в пар внутри трубок. Он поступает в змеевик конденсатора.
Змеевик конденсатора сжимает пар. Он поглощает тепловую энергию от этого процесса. Это превращает охлаждающую жидкость в жидкость под высоким давлением.
Затем охлаждающая жидкость возвращается в систему. Змеевик конденсатора должен иметь дело с остаточным теплом.
В некоторых системах змеевик конденсатора повторно использует эту тепловую энергию. В других змеевик просто рассеивает лишнее тепло наружу.
Эти змеевики обеспечивают разделение сплит-системы HVAC. Они также сохраняют его работоспособность. Когда змеевики находятся в хорошем состоянии, система теряет меньше тепловой энергии.
Система HVAC с чистыми змеевиками не должна сжигать столько топлива. Он может использовать избыточное тепло для изменения состояния охлаждающей жидкости. Таким образом, процесс становится более самодостаточным.
Воздуходувка (вентилятор)
Нагнетатель представляет собой центробежный вентилятор. Лопасти вентилятора вращаются вокруг ступицы. Это создает рабочее колесо.
Рабочее колесо — это особый тип ротора, который увеличивает давление и скорость потока жидкости. В системе HVAC это воздух. Вентиляторы изменяют скорость и направление движения воздуха в воздуховодах.
Воздуходувки и насосы перемещают воздух. Но каждый использует для этого разную физическую силу.
Насосы нагнетают воздух. Напротив, воздуходувки «выбрасывают» воздух.
Вентиляторы подбрасывают частицы воздуха. Это похоже на то, как питчер заводится, а затем бросает бейсбольный мяч по кривой.
Увеличивает скорость воздуха и меняет его направление. Вентиляторы, воздуховоды и заслонки работают вместе, чтобы перемещать воздух туда, где ему и место.
Эффективные воздуходувки обеспечивают контакт воздуха с тепловыми колодцами или охлаждающей жидкостью. Таким образом, воздух имеет правильную температуру, когда попадает в вашу комнату.
Сломанные воздуходувки вызывают серьезные проблемы. Без функциональных вентиляторов воздух может не нагреться до того, как попадет в вашу комнату. Или он может застрять в вентиляционных отверстиях.
Воздуховоды и вентиляционные отверстия
Воздуховоды представляют собой закрытые проходы для воздушного потока. Река течет по руслу. Воздух движется вверх и вниз по воздуховодам.
Воздуховоды обеспечивают различные типы воздушного потока. Они также позволяют отводить воздух сразу в нескольких направлениях.
В типичной системе HVAC приточный воздух, возвратный воздух и отработанный воздух одновременно. Все три типа воздуха перемещаются по отдельным каналам.
Приточный воздух
Приточный воздух проходит через приточные воздуховоды и вентиляционные отверстия. Система нагревает или охлаждает приточный воздух перед подачей его в помещение.
Приточные воздуховоды подают только этот термообработанный воздух. Эти протоки маленькие. Они заканчиваются вентиляционными отверстиями.
Вентиляционные отверстия снабжены решетками и планками. Гибкие воздуховоды заканчиваются вентиляционными отверстиями. Инженеры установили вентиляционные отверстия в верхней части внутренних стен.
Возвратный воздух
Возвратный воздух проходит через возвратные каналы. Эти каналы крупнее.
Система забирает воздух из внутренних помещений через возвратные каналы. Возвратные вентиляционные отверстия представляют собой зарешеченные входы для этого воздуха. Дизайнеры строят эти вентиляционные отверстия возле пола.
Отработанный воздух
Отработанный воздух HVAC не вреден. Но очень жарко.
Система HVAC выталкивает отработанный воздух из здания через выхлопную трубу. По пути этот воздух проходит через вытяжные каналы.
Неканальные системы
Каналы используются только в системах центрального воздушного отопления. Водяные системы и прямые нагреватели не используют воздуховоды.
Системы тепловых насосов редко используют воздуховоды. Как правило, система теплового насоса будет использовать воздуховоды, если человек интегрирует ее в уже существующие воздуховоды.
Проектирование воздуховодов ОВКВ
Инженер-механик проектирует систему ОВКВ с множеством воздуховодов. В общем, это воздуховод. Инженеры строят воздуховоды из различных материалов, включая:
- Алюминий
- Сталь
- Полиуретан
- Стекловата
- Полиэфирное стекловолокно
- Поливинилхлорид (ПВХ)
9000 При создании воздуховодов дизайнеры учитывают многие факторы. Дизайнеры узнают, с каким потолочным пространством им приходится работать.
Дизайнеры также учитывают, нужна ли изоляция воздуха, необходимо ли звукопоглощение и какой у них бюджет.
Вам потребуются различные инструменты для обслуживания различных воздуховодов и вентиляционных отверстий. Убедитесь, что ваши воздуховоды продолжают выполнять все функции.
Фильтры
Фильтры HVAC представляют собой каркасы из ткани, сложенной гармошкой. Фильтры очищают воздух от твердых частиц.
Каждый фильтр очищает воздух до того, как он попадет к вам. Гофрированное стекловолокно, бумага или ткань улавливают пыль, клещей, пыльцу и загрязняющие вещества, попадающие в воздуховоды.
В системе воздуховодов рециркуляции находятся фильтры. В большинстве домов их два. Они могут быть прямо внутри воздуховода рециркуляции у решетки. Но некоторые фильтры ближе к вентилятору.
Гидравлические системы не используют фильтры.
Контрольный список обслуживания обогревателя + инструкции
Если вы хотите обслуживать свой собственный обогреватель, используйте этот контрольный список. Здесь мы суммируем десять основных задач по техническому обслуживанию нагревателя.
Делая это самостоятельно, вы почувствуете прилив сил. И, это может сэкономить вам деньги.
Но имейте в виду, что некоторые работы по обслуживанию нагревателя опасны. Если сомневаетесь, наймите профессионала.
1. Проверка настроек термостата
Чтобы проверить настройки термостата, измерьте температуру воздуха в помещении с помощью термометра. Сравните это показание с показаниями вашего термостата.
Если показания отличаются более чем на несколько градусов, пришло время отрегулировать термостат. Для обслуживания термостата очистите его или откалибруйте.
2. Исправление электрических соединений
Во-первых, найдите короткое замыкание низкого напряжения. Перегоревшие предохранители вызывают большинство коротких замыканий. Эти короткие замыкания перенаправляют электрические компоненты и сигналы от системы HVAC.
Чтобы обнаружить короткое замыкание, отключите питание. Затем используйте мультиметр, чтобы найти короткое замыкание.
Выполните все действия, описанные в руководстве по эксплуатации мультиметра. В качестве альтернативы используйте обучающие видео. В этом процессе очень важно проверить все защитные выключатели.
Чтобы устранить короткое замыкание, вам потребуются сменные провода. Вам также понадобится набор для сращивания.
3. Смажьте движущиеся части
Это просто, хотя и утомительно. Определите движущиеся механические части в вашей системе. Обратитесь к руководству производителя, чтобы определить, какая смазка работает лучше всего.
Затем нанесите смазку на детали машины. Это снижает трение и износ.
4. Очистите слив конденсата
Если в вашей системе есть конденсатор, он также имеет слив конденсата. Чтобы очистить этот засор, сначала выключите систему.
Выключите помпу или блок переменного тока. Затем найдите точку доступа к дренажной линии.
Промойте дистиллированный уксус через линию. Оставьте раствор на тридцать минут.
Рекомендации производителя различаются. Но большинство источников советуют очищать канализацию раз в два месяца.
5. Проверьте элементы управления циклами запуска и отключения
Системы отопления имеют панели управления и переключатели. Они влияют на цикл запуска и отключения.
Найдите производителя вашей системы HVAC. Найдите руководство или видео, в котором показаны панели.
Осмотрите переключатели и элементы управления. Ищите повреждения, грязь, расплавленные детали или отсоединенные компоненты.
Очистите загрязненные детали. Заказ запасных частей у производителя. Обратитесь к специалисту для полной диагностики.
6. Проверка соединений газа или жидкого топлива
Чтобы проверить соединения, подойдите к своей печи или котлу. Обратите внимание на место подачи природного газа или нефти в камеру.
Прислушивайтесь к любым необычным звукам. Вибрация и стук — тревожные признаки. Так и шипение.
Ищите любые признаки сажи или дыма. Это может указывать на утечку. Другие признаки включают в себя:
- повышенный счет за газ
- чувство тошноты
- неприятный запах
- внезапная смерть растений и мелких животных
Установите датчик угарного газа рядом с точкой подключения. Обращайте внимание на любые предупреждения. Не пытайтесь починить сломанное или ослабленное соединение самостоятельно.
7. Проверка давления газа
Проверка давления газа с помощью манометра. Это устройство считывает давление газа в единицах СИ.
В вашей печи или котле будет место для измерения давления. Это может быть заглушка MPT снаружи газового клапана. Или он может иметь точку соединения с башней в верхней части клапана.
Подсоедините манометр и проверьте давление. Сравните этот уровень с идеальными уровнями.
Химики отмечают, что разные газы лучше всего работают в качестве топлива при разных уровнях давления. Обратитесь к специалисту, если уровни давления выходят за пределы полезного диапазона.
8. Проверить горение горелки
Чтобы проверить сгорание, проведите испытание на сгорание. Используйте этот тест специально для водяной системы отопления.
Это делает диагностику критической для ремонта водонагревателя. Тест горения показывает:
- ваш обогреватель работает безопасно
- топливо сгорает эффективно
- система содержит безопасно
Для проведения теста горения возьмите анализатор горения, манометр, шестигранный ключ и отвертку с плоской головкой . Тест слишком сложен, чтобы подробно описывать его здесь.
К счастью, вы можете обратиться к Американским подрядчикам по кондиционированию воздуха (ACAA). Эта профессиональная организация публикует ресурсы по техническому обслуживанию и ремонту HVAC.
Но доступ только для участников. Если вы не являетесь участником, вам может потребоваться использовать портал подписки через библиотеку или университет.
9. Проверка теплообменника
Для проверки теплообменника обратите внимание на пламя. Пламя в двигателе внутреннего сгорания должно быть устойчивым. Если она увеличивается или резко меняется при включении вентиляторов, это признак утечки.
Профессионалы проверяют теплообменники с помощью анализа горения. Или они проводят испытание изоляции под давлением.
Обратите внимание: если теплообменник неисправен, вы рискуете отравиться угарным газом. Обратитесь за профессиональной заменой .
10. Замена воздушных фильтров
Меняйте фильтры HVAC каждые тридцать дней. Чтобы заменить фильтр, выключите систему HVAC.
Фильтр обычно устанавливается между обратными каналами и топкой. Должна быть панель доступа.
На панели доступа отобразятся правильные размеры фильтра. Купите сменные фильтры такого размера.
Затем откройте панель доступа. Снимите и замените фильтр.
На новом фильтре сбоку должна быть напечатана стрелка. Убедитесь, что стрелка указывает в том же направлении, что и воздушный поток.
Закрыть панель. Включите вашу систему снова.
Часто задаваемые вопросы по обслуживанию систем отопления
Мы рассмотрели основные типы систем отопления. Вы распаковали входы и выходы частей системы. И мы рассмотрели десять основных задач по обслуживанию системы отопления.
Но у вас наверняка остались вопросы. Хорошие новости! У нас есть ответы.
Есть пять часто задаваемых вопросов, когда речь идет о ремонте отопления. Распаковываем их.
Как обслуживать обогреватель?
Каждая система отопления уникальна. Прежде всего, следуйте указаниям и рекомендациям в руководстве производителя. Если это не прояснит ситуацию, обратитесь к специалисту. Есть несколько истин по всем направлениям. Чтобы поддерживать поток воздуха, вам необходимо очистить засоры — как в фильтрах, так и в дренажах. Выполняйте эти задачи по расхламлению раз в месяц, если можете. Не ждите дольше шестидесяти дней.
Кроме того, желательно проводить ежегодное техническое обслуживание. Проходите профессиональный осмотр один раз в год.
Наконец, помните о больших опасностях: пожаре и отравлении угарным газом. Следуйте всем протоколам безопасности, чтобы предотвратить эти риски.
Когда следует обслуживать, ремонтировать или заменять деталь?
Ежемесячно очищайте фильтры и сливы. Раз в год проводите техническое обслуживание.
Рекомендации по ремонту и замене различаются. Найдите производителя вашей системы и обратите внимание на его рекомендации.
Вы можете просмотреть стратегии DIY, если хотите самостоятельно ремонтировать детали. Но знайте, что вы ищете, и вызовите специалиста по ремонту, если:
- счет за газ подскочил
- вы слышите необычные звуки
- вы чувствуете запах газа
- система не обогревает помещения должным образом
Вы также можете ознакомиться с отраслевыми публикациями. Министерство энергетики также может порекомендовать график замены для вашей системы.
Как часто следует обслуживать систему отопления?
Не реже одного раза в год обслуживайте свою систему отопления. Если у вас есть система HVAC, ежегодно проверяйте как сторону тепла, так и сторону переменного тока.
Водяная система также нуждается в ежегодном обслуживании. Кроме того, не забывайте ежегодно чистить бойлер.
Геотермальные системы требуют ежегодной промывки кислотой для очистки труб. В том же духе профессионалы советуют проводить ежегодное техническое обслуживание воздушных теплообменников.
Что включает обслуживание печи?
Техническое обслуживание печи (и других систем отопления) включает в себя тщательную оценку каждой части системы. Ранее в статье мы рассмотрели некоторые тесты и задачи обслуживания.
Полный список задач см. в руководстве к вашей системе отопления. Спросите любого специалиста по ремонту, которого вы нанимаете, какие задачи он выполняет.
Сколько стоит техническое обслуживание обогревателя?
Стоимость обслуживания зависит от типа вашей системы отопления. Ответ на вопрос «сколько стоит обслуживание печи?» зависит от местоположения, системы, возраста и состояния системы и многого другого.
Это отличается от стоимости обслуживания гидравлической системы или обслуживания геотермальной системы.
Управление энергетической информации проводит независимые исследования в области энергетики в Соединенных Штатах. Годовые затраты на техническое обслуживание для большинства систем обычно колеблются в пределах 90-200 долларов.
Это не включает стоимость ремонта.
Как найти ремонт отопления рядом со мной?
Если вам интересно, «где ремонт отопления рядом со мной?» вам повезло.
