Схема отопления дома с электрическим котлом + видео + фото

Перед нами двухэтажный дачный дом 6х8.
Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.
Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.
Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.
Подключение котла
Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.

Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.
Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.
Разводка магистральных труб
В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.
Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.
Устанавливаем фильтр и циркуляционный насос.
Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран.Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.

Остальные радиаторы устанавливаются аналогично.

У нас получилась простая система отопления с возможностью отключения линии второго этажа.

Статьи

Двухтрубная система отопления частного дома

Коллекторное отопление загородного дома

Что такое коаксиальный дымоход?

Пеллетные котлы: особенности, характеристики, выбор оптимальной модели

Настенные и напольные котлы

Терморегулятор для радиатора отопления (Обзор)

Дизельный котел (обзор)

Отопление частного дома электрическим котлом

Циркуляционный насос для систем отопления

Как выбрать и установить циркуляционный насос

Электрокотел: система отопления частного дома

Время чтения: 7 минут

Электрокотел: система отопления частного дома

Отличие электроотопления от газового отопления дома

Одним из вариантов отопления загородного дома является электрический котел. Большинство людей предпочитает газовое отопление всем остальным.

Очевидная причина – это цена: поддерживать заданную температуру помещения с помощью электричества дороже на 20-30%, чем с помощью газа.

Газ как источник тепла дешевле только на этапе потребления. Врезка в газовую трубу обойдется намного дороже, чем установка электрического котла. Учет голубого топлива производится счетчиком, который нужно купить, и оплатить его монтаж.

Цена на газовые котлы в 2-3 раза выше, чем на электрические аналоги.

Помимо трат на приобретение и установку газового оборудования необходимо собрать большое количество разрешений, чтобы запустить систему.

На обслуживание электрокотла не нужно заключать договор.

Как само отопительное оборудование, так и его монтаж должны быть надлежащего качества. Сомнительная экономия может оставить дом без тепла или привести к возникновению пожара.

Особенности электрического отопления

Частный дом можно подключить по однофазной (220 Вольт) или трехфазной (380 Вольт) схеме. От этого напрямую зависит выбор электрокотла. В настоящее время при однофазном подключении потребляемая мощность ограничивается 7 кВТ, а при трехфазном – 15 кВт.

Внимание. Чтобы определить схему подключения, нужно посчитать количество жил вводного провода. Однофазное подключение производят двухжильным проводом, а трехфазное – четырехжильным. Величина максимально потребляемой мощности определяется номиналом вводного автомата.

Выбор места установки электрического котла не регламентируется строительными нормами и правилами, что отличает его от газового.

К электрокотлу, установленному в нужном месте, прокладывается соответствующий кабель. Подключение производится через дополнительный автомат.

Преимущества электрических котлов

  • практически бесшумная работа;
  •  дополнительно можно подключить автоматику, терморегуляторы, датчики температуры;
  •  экономия энергии.

При правильной настройке котла в доме с хорошей теплоизоляцией электроотопление является самым выгодным вариантом.

Виды отопительных систем

По количеству магистралей системы отопления подразделяются на следующие виды:

  1. однотрубные
  2. двухтрубные.

Однотрубная система отопления

Для тех, кто производит монтаж отопления самостоятельно, однотрубная система, или ленинградка, является излюбленным вариантом. Объясняется это следующими обстоятельствами:

  1. простота монтажа;
  2.  экономия времени при монтаже;
  3.  экономия на материалах.

С увеличением количества радиаторов такая система отопления теряет эффективность.

В первый радиатор контура теплоноситель из магистрали попадает максимально нагретым, а вытекает в ту же трубу, но его температура уже ниже на 10-20%.

Поэтому каждый следующий радиатор будет нагреваться меньше предыдущего. В последний радиатор теплоноситель может входить с температурой в два раза меньшей, чем в первый.

Установка шаровых кранов на входе и выходе радиатора может частично решить проблему. Скорость нагрева радиатора зависит от схемы подключения к контуру. Диагональное подключение считается более эффективным, чем нижнее.
Внимание. Из-за огромного расхода энергии на подогрев теплоносителя не рекомендуется в однотрубной системе использовать электрический котел.

Двухтрубная система отопления

В двухтрубной отопительной системе имеется два контура: подачи и обратки. Таким образом, теплоноситель по контуру подачи поступает во все радиаторы с одинаковой температурой.

Потеряв часть тепла в радиаторах, жидкость стекает в контур и по обратке отправляется к котлу. Такая система отопления намного эффективнее однотрубной.

Деление отопительной системы в пределах этажа на две части сокращает общее время прогрева. Как в случае с однотрубной системой, диагональное подключение в плане экономии электрической энергии показывает себя лучше, чем нижнее.

Наличие двухтрубной системы отопления позволяет произвести монтаж теплого пола без осложнений. При этом рекомендуется каждый контур теплого пола оснастить отдельным циркуляционным насосом.

Виды электрических котлов

Одним из определяющих показателей при выборе электрического котла является его мощность.

Важно, чтобы электрокотел обладал запасом мощности и справлялся с отоплением даже в самые холодные периоды. К примеру, мощности 14 кВт будет с запасом хватать на обогрев дома площадью 150 квадратов. Но запасы мощности должны находиться в разумных пределах.

Мощность прямо пропорциональна напряжению и силе тока. Напряжение в сети фиксированное, значит, с увеличением мощности будет увеличиваться сила тока в цепи.

Выходит, что при потреблении одинаковой мощности трехфазная цепь будет потреблять тока меньше однофазной. Поэтому трехфазный котел предпочтительнее однофазного. Для подключения принято использовать кабель с сечением жилы 4 кв. мм.

Электрические котлы по виду нагревательного элемента делятся на следующие:

  1. тэновые;
  2. электродные;
  3. индукционные.

Электрокотлы – тэновые

Благодаря низкой стоимости такие котлы получили наибольшую распространенность.

Внутри имеются специальные резервуары с тэнами, где и происходит нагрев воды. В котле может быть установлен один или три тэна. Котел оснащен циркуляционным насосом. Блок автоматики позволяет плавно задавать требуемую температуру. На случай закипания воды предусмотрена система сброса.

Монтаж тэнового котла производится на стену.

Управление и обслуживание не вызывают каких-либо затруднений. Единственным существенным минусом является образование накипи на тэнах, что со временем становится причиной поломки.

Использование защитного покрытия тэна продлевает срок службы котла.

Электродные котлы отопления

Такие системы отличаются надежностью и компактными размерами. Главным достоинством считается высокий КПД. Им не страшны перепады в сети.

Можно подобрать электродный котел с любой мощностью из диапазона 1-16 кВт.

Электродные котлы используются в замкнутых системах. Значит, как теплоноситель приходится использовать не воду, а специальные жидкости, что обходится намного дороже. Для безопасной эксплуатации обязательно нужен заземляющий контур.

На таких котлах невозможно регулировать ток плавно. В плане обслуживания часто требует внимания.

Индукционные котлы отопления

Индукционный котел является самым современным. За счет индукционного нагрева сердечника теплоноситель нагревается очень быстро. Накипь не образуется, поскольку нагрев происходит за счет микроволн. Производители дают гарантию, что такой котел без замены нагревательного элемента, прослужит минимум 30 лет.

Не лишены индукционные котлы недостатков. Основным является их высокая цена. Из-за того, что работают с теплоносителем под высоким давлением, такие котлы обладают большим весом.

Можно использовать электрокотел в совокупности с газовым или твердотопливным котлом. Установка электрического котла, как и настройка, не представляет ничего сложного. Остается только определиться с требуемой мощностью и типом системы.

Принято считать, что самым выгодным является газовое отопление. Это заблуждение, поскольку и само оборудование, и его подключение стоит намного дороже, чем электрокотел.

Как выбрать электрический котел?(видео)

Схема отопления частного дома с электрокотлом: порядок действий, монтаж

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда приходится самостоятельно монтировать купленное оборудование. Еще до его приобретения вам необходимо будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Содержание

  1. Преимущества и недостатки
  2. Выбор котла
  3. Выбор местоположения
  4. Дополнительное оборудование
  5. Диаграммы отопления с электрическим котлом
  6. Do-it-Your Snection и запуск
  7. испытательный запуск
1. Aletricer At-Your Sonnection и запуск
  • . не требует отвода продуктов горения с той же эффективностью

    К преимуществам отопления в частных домах электрокотлами относятся:

    • комфортность создаваемых условий обогрева при минимальных затратах;
    • высокая эффективность при относительно небольшом размере;
    • простота установки с учетом грамотно подобранного места;
    • неприхотливость в обслуживании и безопасность эксплуатации котла;
    • широкий диапазон мощностей и экологичность.

    Благодаря этим возможностям пользователь может легко подобрать модель, оптимальную для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

    Недостатком электрических котлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным накопительным буфером. Второй снимается устройством надежного контура заземления, расположенного на приусадебном участке одно- или двухэтажного дома.

    Выбор котла

    Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического обогрева. По последнему признаку все электрические котлы имеют следующие модификации:

    • отопительные приборы со встроенными ТЭНами;
    • электродные сборки;
    • индукционные котлы.
    Индукционный нагревательный элемент — нагревательный элемент

    Первые модели в списке являются наиболее распространенными, благодаря своей дешевизне и простоте обслуживания. Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и вытекания из нее теплоносителя защитный механизм отключает ТЭН от сети, после чего нагрев воды прекращается до ее повторного заполнения.

    В электродных котлах реализуется известное физическое явление, называемое электролизом. При прохождении через электролит переменного тока за счет хаотического столкновения ионов происходит прямое преобразование электрической энергии в тепловую. За счет непосредственной выработки тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты требуют постоянного контроля за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

    Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается вихревым полем. От него тепло передается водоносителю

    К достоинствам котлов индукционного типа можно отнести относительно небольшие габариты и долговечность. Как и оборудование, оснащенное ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода , антифриз, дистиллят и др. ).

    Выбор места

    Действующие нормы не предусматривают ограничений по конкретному месту установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его предельных характеристик (максимальной мощности) и должен отвечать следующим требованиям:

    • возможность ограничения доступа жильцов дома к силовому оборудованию;
    • наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
    • возможность заземления корпуса котла.

    Для выполнения первого требования имеет смысл установить мощный напольный агрегат изолированно – в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание уделено возможности подключения теплотрассы с разводкой к батареям. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

    Дополнительное оборудование

    Дополнительное оборудование — расширительный бак и циркуляционные насосы

    Обвязка электрокотлов оборудуется исходя из использования в ней следующих обязательных элементов:

    • Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в целях для передачи тепловой энергии батареям, способным обогревать окружающее пространство.
    • Расширительный бачок предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
    • Манометр, контролирующий давление в системе.
    • Автомат для стравливания воздуха (кран Маевского).
    • Предохранительный клапан, срабатывающий только в аварийных ситуациях — при закипании водоноса, остановке насоса или переполнении бака.

    Порядок работы последнего элемента предусматривает сброс излишков теплоносителя в канализацию.

    Согласно требованиям стандартов при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

    Схемы системы отопления с электрокотлом

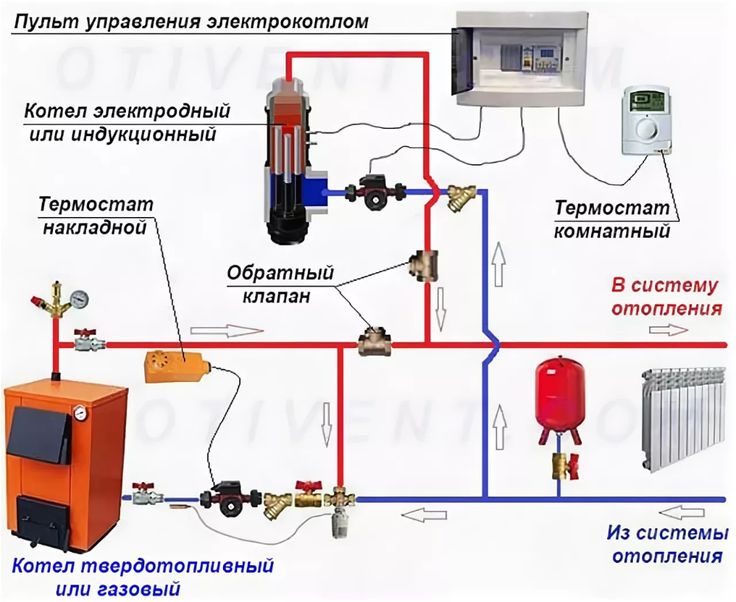

    В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

    В зависимости от конструктивных особенностей агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будут отличаться . Возможны следующие варианты:

    • При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла отопления.
    • Востребована его упрощенная версия, если эти компоненты недоступны.
    • Совершенно другой вариант нужен, если в системе есть обвязка с буферной емкостью или требуется подключение к бойлеру косвенного нагрева.
    • Особый способ переключения применяется при использовании схемы подключения твердотопливного котла и электрокотла в одну систему.

    Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении необходимо будет предусмотреть линию подключения к отоплению и горячему водоснабжению.

    Подключение и запуск своими руками

    Требования к сечению алюминиевых и медных проводников для подключения котла

    Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

    • Допускается подключение к розетке отопительных приборов мощностью до 3,5 кВт.
    • Для обогрева дома электрокотлом мощностью до 7 кВт потребуется подключить его питающий кабель непосредственно к автомату, установленному в распределительном щите.
    • Образцы котельного оборудования заявленной мощностью до 12 кВт, как правило, подключаются к однофазной сети напряжением 220 вольт.
    • Для агрегатов большей энергоемкости потребуется прокладка трехфазной питающей линии 380 вольт.

    Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

    Согласно требованиям ПУЭ установка подключается к сети через связку УЗО плюс защитный автомат, выбираемый исходя из номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

    Пробный пуск

    Перед пуском котла в эксплуатацию необходимо:

    1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие протечек в кранах и стыках труб.
    2. Заполнить систему отопления теплоносителем через подпиточный кран.
    3. Стравить воздух из системы через кран Маевского или подобное устройство.

    При запуске обязательно контролировать давление в системе с помощью встроенного манометра.

    Схема подключения электрокотла к системе отопления. Электрокотлы для частного дома

    Достижение комфорта в доме зимой невозможно без использования системы отопления. В качестве одной из основных составляющих в данном случае выступают электрические котлы, которые требуют грамотного монтажа с соблюдением технических норм. Отопительная система будет работать эффективно, если электрический котел подключить рационально.

    Особенности схемы при подключении к системе отопления

    Если сравнивать данное оборудование с газовыми приборами, то они проще в монтаже, имеют отличные эксплуатационные характеристики, что сделало такие агрегаты наиболее распространенными среди потребителей. Но электрические котлы имеют определенные особенности, которые следует учитывать, чтобы добиться безотказной работы устройства.

    Еще одной отличительной чертой от газовых котлов является возможность врезки в любом месте системы. Таким образом, электрокотел можно подключить к схеме с принудительной или естественной циркуляцией воды. Устройство можно расположить в самой нижней точке системы, что будет гарантировать максимальный нагрев радиаторов. Выпускной патрубок должен располагаться на кратчайшем расстоянии от уровня аккумуляторной батареи. Схема котла предусматривает заземление на нагревателе. Его можно подключить к распределительному щиту. Нулевая фаза электропроводки не должна быть задействована, т. к. такие действия опасны, УЗО идентифицирует ее и распознает как короткое замыкание в цепи оборудования.

    Вышеупомянутая схема подключения электрического котла должна соблюдаться параллельно с правильным трубопроводом. Помимо самого оборудования вам потребуются:

    • Термоноситель;
    • Трубы;
    • Прочие компоненты.

    Для справки

    Связывание – это подключение устройства к системе, где используются различные компоненты. Если обвязка выполнена правильно, мастер сможет добиться незначительной разницы между исходящей и входящей температурой теплоносителя. Котел должен быть подключен так, чтобы вода достигла нужного значения в малом контуре. Как только он попадет в большой контур, тепловая энергия будет передана радиаторам.

    Схема подключения

    Схема подключения электрокотла требует соблюдения определенного алгоритма. Для проведения работ необходимо подготовить:

    • Датчики температуры;
    • Клапаны запорно-сливные;
    • Насос циркуляции охлаждающей жидкости в аккумуляторе;
    • бак;
    • Расширительный фильтр;
    • Котел электрический.

    Начните работу с разметки, затем можно приступать к установке. Агрегат следует располагать как можно дальше от водопровода, это требуется для предотвращения возможности короткого замыкания при протечке. Оборудование можно крепить с помощью болтов или дюбелей, при этом поверхность выравнивается не только по горизонтали, но и по вертикали. Если это напольная единица, вам понадобится поддон.

    Рекомендации мастера

    Схема подключения электрокотла предполагает, что необходимо перекрыть подачу воды, сделать это нужно до начала работы. Соединение может быть выполнено с помощью муфт и переходников. В составе электрики должен быть автоматический выключатель и УЗО нужных номиналов. При подключении необходимо предусмотреть заземление, но для прокладки проводки необходимы кабель-каналы. Устройства реагируют даже на незначительные скачки напряжения, что говорит о необходимости использования стабилизатора.

    Что еще важно знать о схеме подключения

    Схема подключения электрокотла будет отличаться в зависимости от того, какая циркуляция принудительная или естественная. Таким образом, схема случайных, коллекторных или первично-вторичных колец. Он также может быть прямым или смешанным. В первом случае изменение температуры возможно с помощью горелки, тогда как смесительный предполагает использование одноименного элемента, дополненного сервоприводом.

    Схема подключения электрокотла к системе отопления предполагает необходимость монтажа коллектора котла с учетом обратки и подачи. Система подключается к котлу посредством трубы необходимого диаметра, на выходе устанавливается трехходовой смесительный клапан, с помощью которого можно будет регулировать температурный режим. Циркуляционный насос устанавливается на обратку, а на следующем этапе можно установить блок, контролирующий давление и температуру.

    Чаще всего для реализации систем отопления используются двухконтурные котлы, предполагающие прохождение воды по малому контуру. Как только теплоноситель, которым может быть антифриз или вода, нагревается, он проходит по большому кругу. Подключение электрокотла к теплому полу является одним из видов обвязки. Есть еще два вида, первый предполагает установку контура горячего теплоносителя (через электрокотел будет проходить антифриз или масло), а если это вода, то она будет поступать в кран. Третья схема обвязки – это обычное подключение к электрической сети.

    При обвязке двухконтурного оборудования его тип определяется моделью, которая может иметь смеситель. Его установка достаточно сложна, поэтому своими руками такие работы провести невозможно, наряду с правильным подключением к электросети необходимо будет следить за подключением к горячему водоснабжению.

    Схема подключения котла кабелем

    Вариант с установкой котельного оборудования актуален, если соблюдены условия, при которых алюминиево-стальные провода подключаются к дому. В противном случае используется соединительный кабель электрокотла. Если речь идет о трехфазном оборудовании, то требуется дополнительная разводка, с использованием алюминиевого провода сечением 1,8 мм2. Используются и специализированные кабели с медной жилой. Кабель должен располагаться перпендикулярно конструкции и прокладывать отдельную фазу, что потребуется для мощного оборудования.

    Стоимость монтажных работ

    Стоимость подключения электрокотла может меняться в зависимости от его стоимости. Некоторые фирмы указывают определенный процент от цены, обычно это предел от 15 до 20%. Однако если оборудование слишком дешевое, то устанавливается минимальный порог, он варьируется от 7 500 до 10 000 рублей.

    Электрокотлы для частного пользования: отзывы и цены

    Самыми популярными электрокотлами на отечественном рынке сегодня являются модели РусНит, которые производятся в России. Если вас интересуют зарубежные аналоги, то стоит обратить внимание на фирму Bosch, а также Elbeva. Если вы рассматриваете электрические котлы отопления для частного дома, цена, отзывы на них вас должны заинтересовать. Среди прочих на рынке представлена ​​модель Protherm Scat 6KR, стоимость которой составит 45 200 рублей. Он предназначен для обогрева небольших помещений, а также допускает подключение нескольких котлов, установленных каскадом. Это, по мнению клиентов, отличная возможность увеличить производительность. Дополнительным преимуществом является возможность подключения внешнего бойлера, который будет использоваться в доме для приготовления горячей воды.
