Отопление дома без насоса: устройство системы, плюсы и минусы

Отопительная система с предусмотренной естественной циркуляцией горячей воды устанавливается в многих частных домах сегодня. Существует несколько основных способов выполнения такой схемы. Механизм гравитационной циркуляции будет работать нормально, только если система спроектирована и оборудована без каких-либо ошибок. Принцип функционирования, достоинства и недостатки таких систем описываются в данной статье.

Содержание

Принцип работы отопительной системы без насоса
Варианты систем отопления
Подключение радиаторов
Преимущества и недостатки реализации данной системы

Принцип работы отопительной системы без насоса

Принцип действия такой системы базируется на элементарных законах физики. В процессе нагревания снижается плотность и масса жидкости. Когда вода в контуре остывает, становится тяжелее и более плотной. Какое-либо давление в контуре полностью отсутствует при этом. В разрабатываемых теплотехнических формулах присутствует соотношение 1 атм на 10 м напора.

При определении безнасосной системы в двухэтажном доме гидравлические показатели не будут выше 1 атм. Одноэтажные конструкции оборудуются системами с давлением 0,5-0,7 атм.

Поскольку в процессе нагревания объем жидкости увеличивается, для нормальной циркуляции придется оборудовать расширительный бак. Жидкость, проходящая через установленный водяной контур, будет нагреваться, это значительно увеличит объем. Расширительный бачок нужно размещать на подаче теплоносителя в самой верхней части отопительного контура. Основным функциональным назначением такой буферной емкости считается компенсация повышения объема жидкости.

Устройство отопления в частном домостроении без насоса может устанавливаться, если такие виды подключения подходят к установке:

  1. Присоединение к системе теплого пола всегда будет требовать монтажа насосного устройства. Распределение теплоносителя по радиаторам не будет требовать никаких насосов. Когда электричество будет отключено, жилое помещение будет обогреваться оборудованными радиаторами.
  2. Взаимодействие с бойлером косвенного нагрева воды. Взаимодействие с системой естественной циркуляции всегда может быть организовано без насоса. Чтобы это было возможно, бойлер монтируется в самой верхней точке оборудованной системы. Если осуществить подобное затруднительно, насосом можно оборудовать накопительную емкость при дополнительной установке обратного клапана для устранения рециркуляции горячей воды.

В механизмах с гидравлической циркуляцией течение теплоносителя организовывается самотеком. Благодаря процессу естественного расширения воды, разогретая жидкость будет стремиться вверх по так называемому разгонному участку, а затем будет стекать через радиаторы и двигаться в направлении котла для последующего нагрева.

Варианты систем отопления

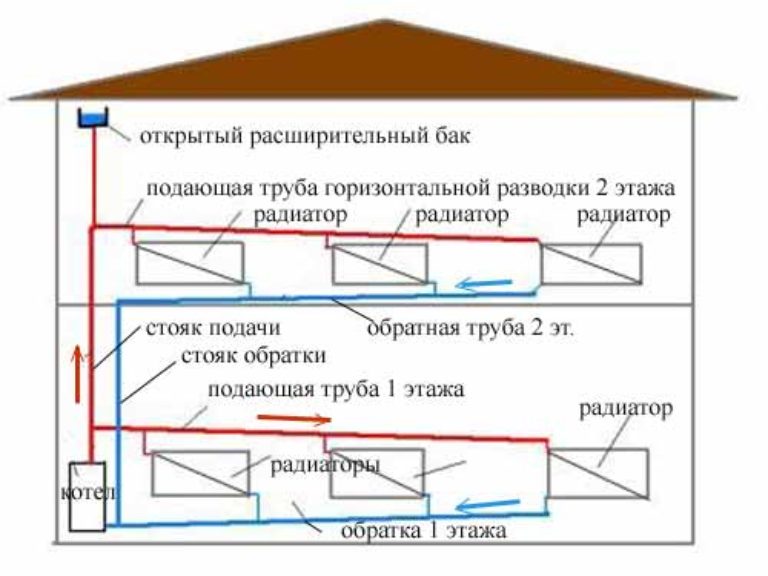

Система отопления ЕЦ может оборудоваться в однотрубных или двутрубных механизмах. В обоих вариантах принцип работы остается один и тот же. На максимальную возможную высоту от котла вверх направляется труба. Только после этого теплоноситель распределяется по всему контуру. Отличие от однотрубной системы заключается в том, что в двухтрубном механизме холодная вода аккумулируется в другой магистрали, а потом заводится на вход обратной части котла. В однотрубном механизме на этот вход направляется труба от выхода последнего радиатора.

Все однотрубные системы с вертикальными стояками требуют больше материалов при оборудовании, однако отличаются удобством и возможностью присоединения отопительных устройств отдельно к каждому стояку на всех этажах. В двухэтажных зданиях достаточно просто оборудовать систему водяного отопления без насосного устройства с горизонтально расположенной разводкой.

Чтобы активизировать процесс циркуляции, на втором этаже можно оборудовать специальный разгонный коллектор, после которого несколько контуров с горячей водой будут распределяться по второму этажу. Дополнительный контур должен опуститься на первый этаж, где он будет разделен на несколько основных веток. В некоторых случаях на первый этаж дополнительно распределяются стояки, от радиаторов, расположенных в самом конце контура.

Подключение радиаторов

Вариант подключения радиатора считается одним из наиболее значимых при оборудовании системы. Можно использовать несколько доступных методов подключения:

  • Вертикальный;
  • Диагональный;
  • Боковой;
  • Горизонтальный;
  • Нижний.

Диагональное подключение помогает обеспечить как можно меньше тепловых потерь. Процесс циркуляции в подобных случаях осуществляется между диагонально расположенными верхним и нижним патрубками. Не таким эффективным может оказаться боковое подключение, когда трубы присоединены к радиатору только с оной стороны. Нижнее подключение подразумевает максимальный показатель теплопотери. Процесс циркуляции выполняется через нижние патрубки отопительного устройства.

Методика подключения радиаторов может оказывать максимальное воздействие на качество систем отопления. Особенно это относится к однотрубным системам ЕЦ.

Различают такие виды подключения:

  1. Прямое.
  2. С байпасными линиями.

Когда выполняется прямое соединение, горячая вода проходит через каждую батарею последовательно. В каждом радиаторы теплоноситель все больше остывает. На последнем установленном радиаторе температура воды существенно отличается от первого. Чтобы в дальних комнатах отопление было как можно более эффективным, домовладельцам приходится увеличивать количество секций в радиаторах.

Когда входное и выходное отверстие соединяются при помощи байпасов, подобных недостатков удается немного избежать. Таким образом часть потока может проходить мимо радиатора. Это позволит поддерживать более высокую температуру теплоносителя и доводить до последнего радиатора воду температурой повыше.

Преимущества и недостатки реализации данной системы

К недостатком систем ЕЦ можно отнести их сравнительную громоздкость и массивность. В таких механизмах всегда должен быть падающий и обратный трубопровод, которые дополняются расширительными бачками. При установке таких систем отопления определяется самое нижнее место в здании. В таком месте устанавливается котел. Это может быть подвал или углубленная ниша на первом этаже.

Расширенный бачок напротив следует оборудовать в мансарде или даже на чердаке. Если в помещении, где монтируется накопительная емкость, нет отопления, его нужно обязательно утеплить. Чтобы в интерьере помещения было как можно меньше видимых трубных конструкций, подающий стояк размещается на чердаке и как следует утепляется.

Эффективная работа отопительной системы может быть обеспечена только при присутствии уклона труб в направлении теплоносителя. Такое требование реализовать сравнительно непросто, поэтому оборудование и монтаж считается одним из наиболее сложных этапов по сравнению с принудительной циркуляцией устройства теплоносителя.

Энергонезависимость таких систем считается наиболее явным их преимуществом. Это качество позволяет монтировать систему естественной циркуляции в тех местах, где сравнительно непросто обеспечить подходящее подключение к электросети. Никакими другими достоинствами по мнению экспертов система отопления без насоса не обладает.

Однако к недостаткам можно отнести другие ее особенности:

  • Для оборудования такой системы потребуется большое количество материалов. В результате это существенно влияет на стоимость отопительного контура;
  • В обустроенном открытом бачке теплоноситель систематически испаряется, его объемы снижаются. В результате нормальная циркуляция может быть нарушена. Поэтому уровень теплоносителя в отопительном контуре постоянно должен контролироваться;
  • Такой механизм затруднительно будет гармонично вписать в интерьер. Количество труб слишком большое, поэтому далеко не все устройства удастся скрыть;
  • Монтаж открытой системы подразумевает определенные трудности. Потребуются немалые физические усилия и как можно более точный расчет;
  • В такой системе не очень большое гравитационное давление, поэтому площадь отапливаемых помещений может быть небольшая.

Все эти факторы существенно снижают возможности установки систем отопления без насоса.  Поэтому подобные системы характерны зачастую для старых конструкций зданий, размещенных в сельской местности без каких-либо коммуникаций, находящихся на расстоянии от ЛЭП и т.п.

Отопление без насоса схема — Система отопления

» насос для отопления

Любой элемент играет важное значение. Поэтому соответствие частей конструкции необходимо планировать правильно. Монтаж отопления имеет, развоздушки, систему соединения, батареи терморегуляторы, бак для расширения котел, крепежи, коллекторы, трубы, увеличивающие давление насосы. Система обогрева дома имеет разные части. На открытой странице сайта мы попбробуем помочь выбрать для своей квартиры нужные компоненты отопления.

Отопление без насоса схема

Вопрос

По поводу циркуляции теплоносителя:

А можно заранее закладывать комбинированную схему? Т.е. трубы большого диаметра, уклоны, вертикальный участок непосредственно от котла — это с прицелом на свободную циркуляцию когда нет электричества. А на обратке стоит развилка, в которую врезан насос — это когда электричество есть и работает «штатный» вариант.(Я на сайте у известного печника Кузнецова в разделе «Отопление храмов» видел фотку, где, похоже, так и сделано) Ну и расширительный бак не открытый, а мембранный, для герметичности.

Вопрос второй- не совсем понятно про давление в системе. Что, контур отопления, в случае если предусматривается насос, должен быть не только герметичен, но и предварительно нагружен каким-то внутренним давлением? Зачем?

Вопрос про воздушные пробки — есть какие-то специальные клапаны, которые врезаются в систему и стравливают паразитный воздух. Можно что-либо про них узнать?

Ответ

Автор: Дмитрий Белкин

Ответ на первый вопрос. Можно, но я не вижу смысла в комбинированной схеме. Если схема вашего отопления однотрубная,то есть, как на схеме 1, и вы исполняете ее так, как вы написали в вопросе, то я не вижу смысла вообще связываться с электричеством. Все и без него будет прекрасно работать.

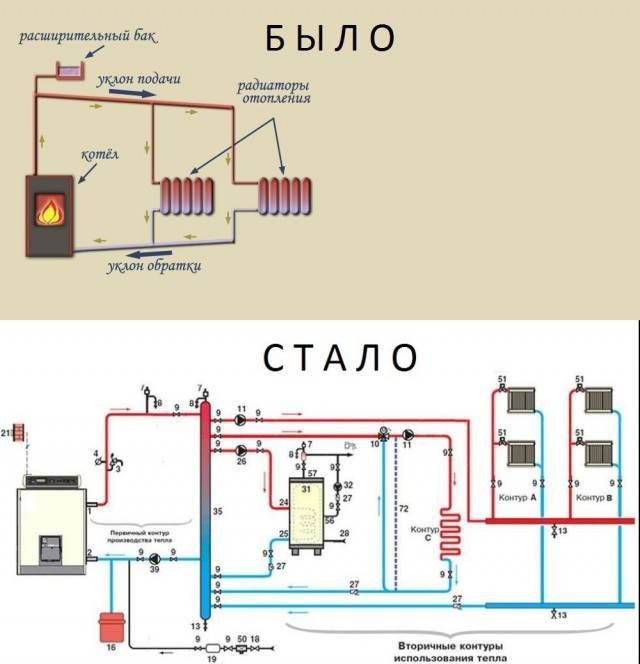

Если схема посложнее, как на схеме 2, то вода тоже будет двигаться, просто эффективность будет напрямую зависеть от толщины труб и количества радиаторов. Если трубы будут толстые, например, вертикальный стояк 2″, на магистрали 1.25″, а подводы к радиаторам 3/4″, и самих радиаторов на всю схему не больше десятка, то я тоже не вижу проблем. Все будет работать и без электричества. Правда в этом случае не надо ставить нагреватель на уровень земли. Чем глубже, тем лучше. Ну, и, может быть, придется самые удаленные радиаторы поставить с избытком мощности, но это не так важно, потому что при такой схеме каждый радиатор можно прикрыть.

Система с циркуляционным насосом нужна там, где схема очень сложная, состоит из кучи веток, каждая ветка регулируется отдельным автоматическим регулятором, трубы используются тонкие, 15-18 мм внутренним диаметром, радиаторы используются из расчета 1 кВт мощности на 10 м2 площади.

Так что я, признаться, не вижу смысла сохранять недостатки самотечного отопления и дополнительно тратиться на насосы и электроэнергию.

Ответ на второй вопрос. Вы тут что-то недопонимаете. Любая система отопления находится под давлением. Предположим у вас нет насоса и открытый расширительный бак. Дом двухэтажный. Нагреватель находится в подвале, а расширительный бак на чердаке. Тогда от нагревателя до бака добрых 10 метров по вертикали. При этих условиях давление в системе будет ровно 1 атмосфера. Причем тип расширительного бака не играет совершенно никакой роли. Мембранный расширительный бак используется, как вы правильно указали, для герметичности и для того, чтобы можно было поставить его в любое место в доме, например, там, где его не придется утеплять, в самом низу системы, в подвале, у нагревателя. Больше баки ничем не отличаются. В одном мембрана, а в другом давит сила тяжести. Если система не будет нагружена давлением, это автоматически говорит о том, что в ней не хватает воды, а, значит, циркуляция невозможна ни с насосом, ни без.

Ответ на третий вопрос.

Клапан для спуска воздуха

Да, такие клапаны есть. Только лично я предпочитаю не врезать их в систему, а вкручивать в специальные отверстия (1/2″) в радиаторе. Радиатор вешается с минимальным, незаметным на глаз уклоном так, чтобы воздух собирался у этого клапана. Когда воздуха в радиаторе станет порядочно, он станет холоднее на ощупь. Тогда я беру отвертку и стравливаю воздух до тех пор, пока не пойдет вода. Если надо, я потом спускаюсь в подвал и добавляю воды в систему. Привожу схему и сам клапан. Стоит он, кстати, какие-то совершенно незначительные деньги, о которых даже не стоит говорить. Как он выглядит на радиаторе, можно посмотреть в отдельном материале про отопление. Есть и автоматические клапана, но я не понимаю, зачем они нужны.

Источник: http://belkin-labs.ru/faqs/13/

Отопление без насоса схема

Если вы хотите правильно установить водяное отопление в частном доме, тогда сперва необходимо получить определенные знания о существующих методиках проведения строительных работ.

Только грамотное выполнение работ позволит качественно установить систему в целом.

Особой популярностью стало пользоваться водяное отопление индивидуальных домов благодаря практичности, потому что вы сами сможете определить расположение котла, он не потребует дополнительного помещения.

Специалисты заявляют, что данная система отличается и экономичностью в сравнении с печным типом. Этого удается достичь с помощью постоянной циркуляции созданного теплоносителя без использования насосов.

Циркуляция воды осуществляется по естественным причинам – давление в главном стояке будет ниже в сравнении с холодными стояками.

В результате холодная жидкость будет постоянно вытеснять нагретую воду.

Видео-урок:

Системы водяного отопления частного дома обычно делят на два вида: открытая и закрытая.

Первая система на территории нашего государства является самой распространенной в домах, площадь которых является небольшой.

Ее устройство может исключать использование электроэнергии для нагревания воды. Достаточно иметь газовый котел и производить розжиг с использованием спичек.

В результате циркуляция теплоносителя будет осуществляться естественным путем без применения насосов.

Ниже представлены схемы водяного отопления частного дома.

Источник: http://stroyremned.ru/stroitelstvo/proektirovanie/909-vodyanoe-otoplenie-v-chastnom-dome.html
