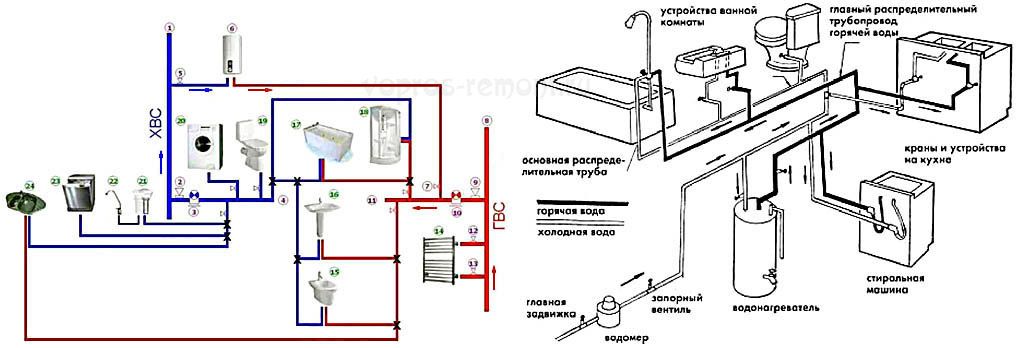

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1. последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.
Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.
Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.
Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.

В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:
1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.
2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.
3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.
4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.
Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Разводка водопровода в квартире — тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

низкая стоимость;
компактность;
простота монтажа.

Недостатки этой системы разводки:

перепады давления, вызванные одновременным включением двух точек потребления воды;
перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

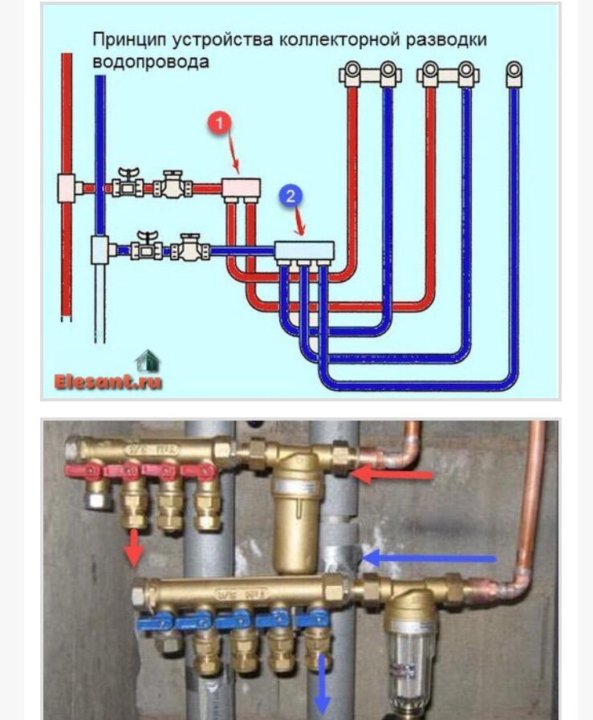

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т. д.

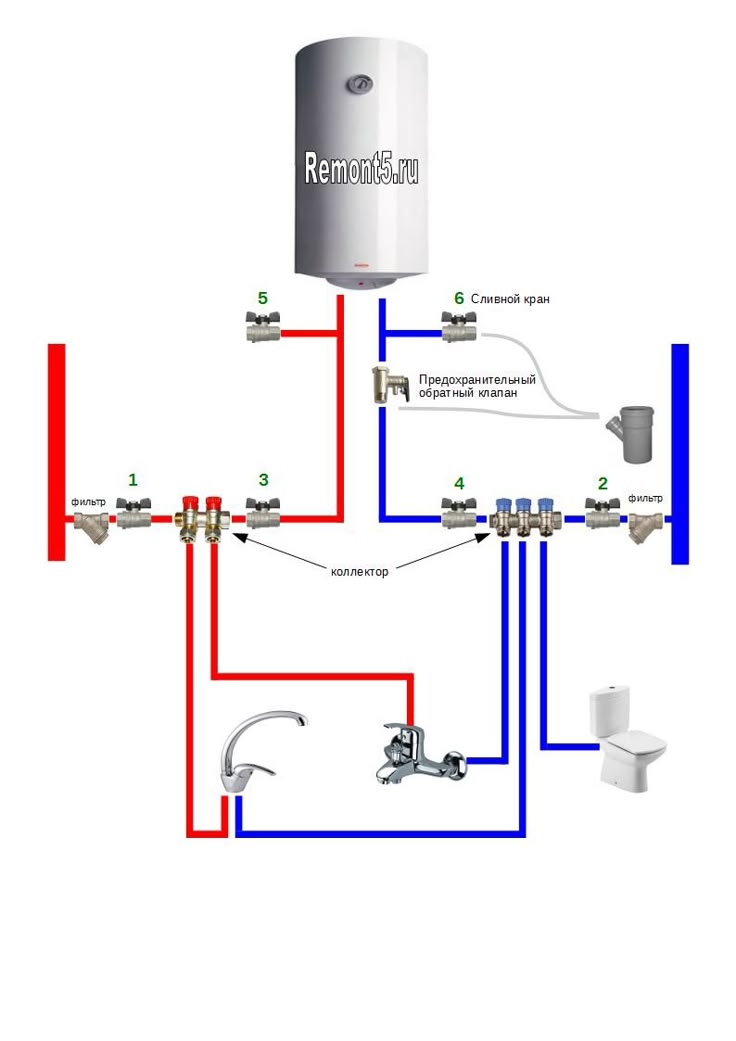

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.
