Схемы отопления с принудительной циркуляцией, фото, видео

Конкуренция систем отопления с естественной и принудительной циркуляцией длится с тех пор, как был изобретен насос. Естественное передвижение теплоносителя (пользователи называют его «гравитацией» или «физикой») подчиняется законам сообщающихся сосудов и гравитации и не зависит от внешних источников энергии, то есть считается автономным. А любая схема отопления с принудительной циркуляцией включает в себя циркуляционный насос, который подключается к электросети, то есть существует прямая зависимость работы отопления от наличия напряжения. Различия в схемах отопления с принудительной и естественной циркуляцией

Содержание

  1. Преимущества и недостатки принудительной системы отопления
  2. Выбор циркуляционного насоса
  3. Составление схемы системы отопления с принудительной циркуляцией
  4. Проблема отсутствия циркуляции

Системы с естественной циркуляцией более надежны, так как в регионах с частым отключением электричества они будут работать бесперебойно, но все-таки им предпочитают схемы отопления с принудительной циркуляцией, так как насос решает следующие проблемы:

  1. Не нужно прокладывать отопительные трубы большого диаметра – достаточно обычных полудюймовых металлопластиковых или ПВХ-труб: насос обеспечит течение жидкости в любом случае.
  2. По тонким трубам передвигается меньший объем теплоносителя, а это значит, что его можно быстрее нагреть и увеличить тепловую отдачу. Также это помогает более точно регулировать температуру и расходовать меньше тепловой энергии, поэтому эксплуатация системы отопления с включением циркуляционного насоса обойдется дешевле.
  3. С изменением скорости вращения крыльчатки насоса изменяется теплоотдача, то есть отопление в доме можно автоматизировать.
  4. Отопление с насосом работает при любых уклонах и поворотах труб, что значительно облегчает монтаж системы.
  5. При помощи коллекторной схемы можно включать параллельные ветки отопления, например, теплый пол или полотенцесушители.
  6. Место монтажа расширительного бачка не регламентируется.
Место расширительного бачка в системе

В отличие от длинного перечня достоинств недостатков можно назвать всего два:

  1. Отопление не будет работать при аварийном отключении электричества.
  2. Хоть и небольшой, но расход электроэнергии насосом и системой автоматики.

Отопление может быть организовано по-разному: двухтрубная схема, однотрубная система отопления с принудительной циркуляцией, трубная разводка вертикального или горизонтального типа, подача теплоносителя – верхняя или нижняя.

Наиболее распространена нижняя разводка труб, но при верхней можно комбинировать системы с принудительной и естественной циркуляцией, чтобы обеспечить работу отопления при аварийном отключении электричества за счет перепада высот в трубах. Полная схема разводки отопления с циркуляционным насосом

Выбор циркуляционного насоса

Для отопительных систем с принудительным перемещением жидкости лучше приобретать малошумящие центробежные прямолопастные насосы. Прямые лопасти не могут создать большого давления, но постоянно толкают жидкость в нужном направлении, даже если длина трубопровода достаточно велика.

Монтаж насоса производится параллельно двумя шаровыми вентилями с байпасом, чтобы можно было его демонтировать в случае поломки без остановки движения теплоносителя.

Насос нужен не только для обеспечения постоянного движения жидкости по системе, но и для регулировки скорости ее течения. Чем быстрее будет двигаться теплоноситель, тем лучше теплоотдача и прогрев помещений.

Для расчета производительности насоса необходимо установить тепловые потери отапливаемых помещений, которые рассчитываются по потерям в наиболее холодную декаду зимы. В РФ эти параметры приведены к справочным значениям:

  1. Для малоэтажного здания (до 2 этажей) при температуре -250С потери тепла равны 173 Вт/м2.
  2. При -300С тепловые потери составляют 177 Вт/м2.
  3. Для трехэтажного частного дома и выше при температуре -250С тепловые потери равны 97-101 Вт/м2.
Тепловые потери зданий

Мощность насоса (Р) рассчитывается по формуле: Q / С х Dt, где:

  1. Q – тепловые потери помещения.
  2. С – удельная тепловая емкость теплоносителя (справочное значение).
  3. Dt – температурная разница между теплоносителем на прямой подаче и в трубе обратной подачи.
    Это значение зависит от схемы отопления и может быть равным:
    1. 200С – для обычных отопительных систем, работающих по любой схеме;
    2. 100С – для систем с низкой температурой теплоносителя;
    3. 50С – для теплого пола.

Результат преобразуется в производительность (мощность) насоса путем его деления на плотность жидкости, работающей в системе, при средней температуре. Плотность теплоносителя

Чтобы не проводить расчеты, мощность насоса можно выбрать по среднестатистическим нормам:

  1. Для помещений с площадью до 250 м2 – мощность насоса 3,5 м3/ч и напор (давление) до 0,4 Атм.
  2. Для помещений с площадью 250-350 м2 – мощность 4-4,5 м3/ч и напор до 0,6 Атм.
  3. Для помещений с площадью 350-800 м2 – мощность 11 м3/ч и давление 0,8 Атм.

При этом мощность насоса и производительность отопительной системы прямо зависит от утепления помещений и самого здания.

Поэтому для полного и более точного расчета потребуется знать следующее:

  1. Гидравлическое сопротивление труб и соединений.
  2. Длину всех труб и удельную плотность теплоносителя.
  3. Общую площадь оконных и дверных проемов.
  4. Стройматериал стен, их толщину, материал и толщину утеплителя.
  5. Есть ли в доме подвал, чердак, мансарда, цоколь.
  6. Стройматериал кровли, кровельного пирога и т.д.
Расчет гидравлического сопротивления труб и фитингов

Поэтому теплотехнический расчет проще и надежнее заказать у специализирующейся на этом компании. Но в любом случае мощность насоса должна быть немного больше расчетной.

Составление схемы системы отопления с принудительной циркуляцией

При составлении схемы отопления начинают с вычисления мощности нагревательного прибора – котла. Простейший расчет:

  1. Для 10 м2 отапливаемой площади нужно резервировать 1 Квт.
  2. При высоте потолков больше 2,5 метра мощность котла нужно умножать на 1,2.
  3. Для районов Крайнего Севера мощность увеличивается на 30-50%.
  4. При плохом или отсутствующем утеплении дома мощность котла увеличивается на 30-50%.
  5. При собственном оборудовании ГВС на основе отопительного котла его мощность увеличивается на 30-50%.

На рисунке ниже показана упрощенная формула расчета мощности нагревательного прибора для частного дома, гаража или квартиры. Формула расчета мощности котла отопления

С количеством радиаторов проще: под каждым окном обязательно должен быть один обогревательный прибор, в ванной и туалете – тоже. Согласно СНиП на обогрев помещения необходимо 100 Вт мощности на 1 м2. Тепловая мощность одной секции радиатора указана в его паспорте, поэтому количество секций вычислить несложно, как и число обогревательных приборов для отдельного помещения. Дальше необходимо выбрать материал труб отопления, их диаметр, а также тип системы, по которой будет составляться схема.

Система отопления реализуется по закрытому или отрытому типу. Принципиальное отличие – только в способе монтажа и расположении расширительного резервуара. Если расширительный бачок не закрывается герметично, то и отопительная система будет называться открытой. Если бачок имеет мембрану, то это закрытая система отопления. Объем расширительного бачка рассчитывается по общему объему всей системы: 10:1. Бачок должен располагаться как можно ближе к циркуляционному насосу.

Как в открытой, так и в закрытой системе отопления есть риск попадания воздуха в трубы. Кроме того, воздух обязательно будет образовываться при контакте теплоносителя с материалом труб, рубашки котла, радиаторами. Поэтому в самой высокой точке на схеме устанавливается автоматический клапан для стравливания воздуха, а на каждом обогревательном приборе (радиаторе или батарее) – кран Маевского.

Кран Маевского

После сборки всех узлов и монтажа элементов отопления систему промывают. Это делается простой заливкой чистой воды в систему, после чего проверяются все соединения на протечку. Котел и циркуляционный насос врезаются в систему последними. Если котел не газовый, а на твердом топливе, то в систему включается собственная группа безопасности с манометром, а также спускным и подрывным клапанами. В газовых и электрических отопительных агрегатах группа безопасности идет в комплекте. Также на входном трубопроводе, подающем теплоноситель в котел, устанавливается защитный фильтр, обеспечивающий очистку от абразивных частиц и мусора.

Проблема отсутствия циркуляции

Причины плохой или отсутствующей циркуляции теплоносителя в системе:

  1. Насос малой мощности.
  2. Трубы маленького диаметра.
  3. Не установлены обратные клапаны.
  4. Грязь или воздух в системе.
  5. Протечка системы.

Решение проблем по порядку:

  1. Гидравлический расчет мощности насоса, что одновременно поможет выбрать диаметр труб – ½ или ¾ дюйма.
  2. Обязательная врезка фильтров грубой очистки на входе в котел и перед насосом.
  3. Монтаж клапанов – спускного и подрывного, а также клапана на расширительном бачке.
  4. При сборке новой системы необходимо заливать только чистый теплоноситель, при ревизии старой – промывка и заливка проверенного.
  5. Все протечки – как в системе (в радиаторах и трубах, на фитингах и клапанах), так и в котле, видны невооруженным глазом, даже если это происходит достаточно медленно. В любом случае достаточно суток, чтобы протечка проявила себя.

водяное, электрическое и воздушное, фото

Содержание:

Что из себя представляет отопительная система
Виды системы отопления
Элементы водяной отопительной системы
Схемы систем отопления частного дома

Виды систем отопления для дома и схемы разводки

Что из себя представляет отопительная система

Существует два способа обогрева помещения: локальное отопление или системное.

  1. В первом случае используется только один элемент отопления, ярким примером такого способа является мобильный масляный радиатор (электрический) или печка-буржуйка (на твердом топливе). Используется он в основном для дач и других жилищ временного проживания и для временного межсезонного обогрева одной или нескольких комнат.
  2. Во втором случае система состоит из ряда взаимосвязанных элементов: теплогенератора (котла, печи, камина), теплоносителя (воды, воздуха, масла, антифриза), радиаторов, труб и циркуляционного насоса. Использование отопления позволяет создать комфортную обстановку во всех частях дома, снизить расходы энергоносителя и сократить издержки при обслуживании.

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

Системы водяного отопления

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

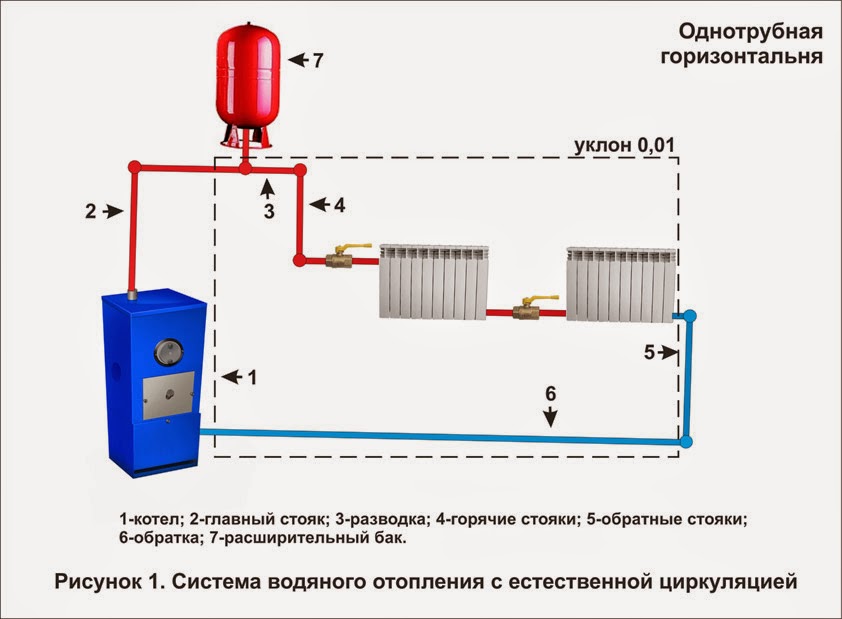

Схема водяного отопления с естественной циркуляцией

  • В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
  • При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Элементы водяной отопительной системы

Проект водяного отопления в частном доме

Водяные системы отопления состоят из нескольких элементов:

  • трубы;
  • радиаторы;
  • циркулярный насос;
  • котел или другой теплогенератор;
  • запорная арматура и фланцевые соединения;
  • расширительный бачок.

Котел – устройство, которое нагревает теплоноситель, он может работать от разного типа топлива: газа, электричества, твердого или жидкого топлива. В некоторых случаях котел и циркуляционный насос составляют единое целое – как правило, это компактные агрегаты настенной установки, работающие от газа или электричества. Также существуют комбинированные модели котлов, способные работать на любом энергоносителе.

Трубы могут быть выполнены из углеродистой и нержавеющей стали; меди и пластика. Стальные -постепенно уходят в прошлое, так как для их монтажа необходимо использовать сварочное оборудование, и они подвержены коррозии. Медь слишком дорого стоит, поэтому трубы из этого цветного металла используются крайне редко. Для монтажа системы отопления сегодня используются пластиковые трубы – они не подвержены коррозии, а при правильной сборке они прослужат не менее 50 лет.

Радиаторы позволяют носителю отдать тепло металлу, от которого нагревается воздух в помещении. Батареи выполняются из разных материалов – алюминия, чугуна, стали и биметалла. Разница между ними заключается в том, какое давление в системе они могут выдерживать, коэффициенте теплоотдачи, сроке службы и легкости монтажа.

Система отопления представляет собой герметичный замкнутый контур. Поэтому, чтобы избежать внутренних гидроударов, иметь возможность удалять воздух или производить замену теплоносителя, используется расширительный бачок, который может быть установлен в любой части схемы с принудительной циркуляцией.

Схемы систем отопления частного дома

Прежде чем начать работы по монтажу, добавить новые элементы в систему или заменить старые, составляются схемы отопления. Так принято называть графически изображенную последовательность подключения радиаторов и других элементов системы к трубам подачи и обратки.

«Подачей» в отопительных системах называется труба, по которой горячий теплоноситель поступает от котла в радиатор. «Обратка» — это линия, по которой остывший в радиаторе носитель тепла перемещается к точке нагрева.

Схема отопления частного дома по способу разводки труб может быть как однотрубная, так и двухтрубная.

Однотрубная

Схема однотрубной системы отопления

В данном случае постепенно остывающий теплоноситель перемещается по замкнутому кольцу из одного радиатора в другой. Подобная схема отопления может отличаться по типу подключения элементов:

  • вертикальная – используется в многоквартирных жилищах;
  • горизонтальная – в невысоких частных домах.

Однотрубная система легко монтируется, но отличается неравномерностью прогревания помещений (радиаторы, расположенные ближе к котлу, будут значительно горячее тех, которые находятся дальше от него). Поэтому используется в одно или двухкомнатных малоэтажных домах и дачах.

Двухтрубная

Схема двухтрубной горизонтальной системы отопления

Эта схема отопления частного дома устроена по совершенно иному принципу: теплоноситель движется к радиатору и от него, по двум контурам — «подаче» и «обратке». Такая схема дает возможность обеспечить более равномерное распределение теплоносителя между батареями и снизить расходы энергоносителя.

Схема двухтрубной вертикальной системы отопления

Двухтрубная система также может быть вертикальной и горизонтальной. Для загородных домов наиболее оптимальной будет горизонтальная двухтрубная схема. Для того чтобы в вашем жилище всегда было тепло и уютно, нужно не только выбрать оптимальные для вашего дома типы систем отопления, но и правильно смонтировать их.

Лучевая или коллекторная

Коллекторная схема водяного отопления

Идеально подходит для больших домов. Конечно это не самый экономичный вариант с точки зрения первоначальной стоимости системы, так как самих труб и трудозатрат на их монтаж понадобится намного больше, чем в двухтрубной. Но коллекторная схема отопления имеет огромное преимущество, она позволяет равномерно нагревать каждый радиатор, и избавиться от соединений на трубах.

Ленинградка

Схема водяного отопления Ленинградка

Известная схема, ставшая улучшенным решением однотрубной системы. Позволяет регулировать расход теплоносителя на каждый из радиаторов, что в свою очередь является полноценным контролем над температурой в каждом помещении, а значит и средством экономии.

Итог

Правильно составленная схема системы отопления поможет правильно расположить необходимые элементы и выполнить монтажные работы, рассчитать необходимые детали и соединения, поэтому следует отнестись к этому моменту особо внимательно. Владельцам загородных домов остается только выбрать необходимый тип подключения и используемый теплоноситель согласно своих потребностей и реализовать эти возможности.

Создание отопления частного дома своими руками по инструкции с фото

Сделать отопление частного дома своими руками сможет каждый, кто внимательно изучит размещенные в этой статье рекомендации с фото.

ручная работабаза

Монтируем систему отопления в частном доме своими руками Печное отопление уже уходит в небытие, и большинство частных домов все чаще оборудуются системами отопления (как правило, водяными). Знание и понимание принципов работы водяного отопления необходимо как для избежания кардинальных ошибок при монтаже и проектировании, так и для последующей диагностики неисправностей в его работе. Конструктивные элементы, входящие в систему водяного отопления. Этот вид отопления имеет разные названия: водяной, гидравлический или жидкостный. Несложно догадаться, что все эти названия связаны с основным теплоносителем, который циркулирует по трубам между отопительным прибором (котлом) и радиаторами (конвекторами) – это жидкость (преимущественно вода). Важно понимать, что водяное отопление – это замкнутая система. Котел, трубы и радиаторы являются основными элементами, но не единственными. Кроме того, он оборудован кранами (или запорной арматурой), расширительным бачком, блоком безопасности и манометром. О них мы поговорим чуть позже. О принципе нагрева воды. В принципе, работа системы отопления достаточно проста. Проходя отопление в котле, теплоноситель (жидкость) за счет расширения (или принудительного) подается по трубам к радиаторам или конвекторам, которые, в свою очередь, отдают тепло в помещение. В связи с тем, что все эти элементы представляют собой замкнутую систему, движение жидкости в ней происходит циклически. Виды жидкостного отопления. Системы водяного отопления делятся по способу циркуляции на две категории: с принудительной (насосной) и естественной (конвективной) циркуляцией. Подробности работы обеих систем будут описаны ниже. Этот вариант довольно прост по составу, однако требует квалификации для монтажа. После нагрева в котле теплоноситель расширяется, а его плотность уменьшается, в результате чего вода поднимается вверх по вертикальному стояку. Вверху системы ставится расширительный бачок, в который вытесняется нагретая жидкость. После этого она стекает вниз и по обратным стоякам поступает к конвекторам или радиаторам. Остывая, жидкость набирает плотность и возвращается к нагревательному устройству. Для водяной системы отопления есть несколько важных моментов. Во-первых, необходимо правильно подобрать диаметр подающих стояков. Для того чтобы была возможна естественная циркуляция воды, трубы должны быть достаточно большого диаметра. Во-вторых, нужно рассчитать правильный уклон для стояков. От подающего стояка его следует располагать в сторону радиаторов, а для обратного стояка — уклон необходимо делать в сторону нагревательного элемента, т.е. котла. При несоблюдении этих условий естественная циркуляция будет нарушена. Отопление с принудительной циркуляцией. Жидкость здесь приводится в движение насосом (циркуляционным). Для разных систем отопления созданы насосы разной мощности. На иллюстрации показана схема работы этого вида отопления. Нагретая жидкость под давлением, создаваемым насосом, по мере работы подается к подогревателям. Обратите внимание на клапаны, показанные на схеме. С их помощью регулируется температура на любом радиаторе. В свою очередь клапаны производятся как автоматически, так и вручную. Для устранения воздуха из радиаторов дополнительно устанавливаются краны Мевского, по мере необходимости, с помощью них опускают воздух. Чтобы сделать правильный выбор между водяной системой отопления с естественной циркуляцией и принудительной циркуляцией, следует знать сильные и слабые стороны каждой. Преимущества отопления с естественной циркуляцией:

  • зависимости от наличия электричества нет, так как система лишена циркуляционного насоса.

Преимущества отопления с принудительной циркуляцией:

  • типы труб не повредят интерьер дома, так как они обычно аккуратно спрятаны;
  • из-за возможности регулирования такая система более экономична в отношении расхода топлива;
  • наличие хорошего напора позволяет устанавливать на радиаторы регулирующие вентили, благодаря чему появляется возможность задать свою температуру для любого помещения;
  • Допускается использование пластиковых труб вместо стальных, что дополнительно снижает затраты на монтаж и материалы.

Недостатки отопления с естественной циркуляцией:

  • нет возможности одновременного использования с теплыми полами;
  • нет возможности регулировки температуры отдельных радиаторов или конвекторов;
  • невозможность оснащения системы бойлером косвенного нагрева;
  • больший расход топлива;
  • сложность установки;
  • при использовании металлических труб большого диаметра не только увеличивается стоимость, но и портится интерьер дома.

Отсутствие отопления с принудительной циркуляцией:

  • абсолютная зависимость от наличия электроэнергии, без которой работа системы невозможна.

Теперь вы можете сами смонтировать систему водяного отопления в собственном доме.

Комментарии

Комментарии

Схема отопления частного дома с естественной циркуляцией теплоносителя

Как работает система отопления с естественной циркуляцией

Основная задача водяной системы отопления — это заставить теплоноситель циркулировать по трубам. Чтобы дом прогрелся, горячая вода из котла должна поступать в трубы и радиаторы. Система отопления с естественной циркуляцией работает по принципу гравитации. Жидкость движется по трубам самотеком без использования насоса. Плотность и вес жидкости при нагревании становятся меньше, а после охлаждения она возвращается в исходное состояние.

В таком устройстве практически нет давления. По расчетам видно, что при давлении в 10 метров водяного столба возникает давление в 1 атмосферу. Получается, что в отопительном приборе одноэтажного дома давление будет от 0,5 до 0,7 атм., а в двухэтажном — не более 1 атм.

Преимущества и недостатки отопления с естественной циркуляцией

Как и у любого устройства, у водяного отопления с естественной циркуляцией есть свои преимущества, но также и недостатки. Почему система хороша?

  1. Простота установки и обслуживания, легкий запуск системы. Всю установку можно сделать самостоятельно.
  2. Не нужно покупать дорогостоящее оборудование.
  3. Система работает стабильно. Теплоноситель дает наибольшую теплоотдачу и поддерживает необходимую температуру в помещении.
  4. Не зависит от электричества. Устройство будет продолжать работать даже при отключении питания.
  5. Если дом хорошо утеплен, то с такой системой можно значительно сэкономить.
  6. Нет насоса, который производит много шума.
  7. При своевременном обслуживании отопительный прибор может работать более 35 лет.

Минусы системы:

  • Несмотря на то, что система отопления требует немного материалов, затраты станут намного выше, когда местное сопротивление трубопровода уменьшится. Потому что вам придется установить трубы большего размера.
  • Дом прогревается намного медленнее.
  • Если трубы проходят через неотапливаемые помещения, то эти участки необходимо утеплить. В противном случае есть риск, что жидкость замерзнет.
  • Такая система отопления подходит только для частных домов площадью не более 100 кв. м., так как действует в радиусе до 30 метров. Это связано с тем, что система имеет маленькую круглую головку.
  • Главное условие в доме есть мансарда. Именно туда устанавливается расширительный бачок.

Однотрубные и двухтрубные системы отопления:

Наиболее распространена однотрубная схема создания отопления в частном доме, которая применяется для объектов с большой площадью и для многоквартирных домов. Системы этого типа устанавливаются двумя способами. Первый вариант — самый распространенный ввиду упрощенного монтажа — называется проточным и соединяет все радиаторы последовательно. Во втором варианте часть теплоносителя из стояка движется к верхним батареям, а другая часть передается по стояку к расположенным ниже отопительным приборам. В этом случае есть возможность регулировать объем поступающей горячей воды с помощью кранов, установленных на каждой батарее.

One-pipe scheme Two-pipe scheme
  • low pipe consumption
  • natural circulation of the coolant
  • low installation cost
  • small standard sizes of connections
  • возможность напольного подключения
  • Tº в радиаторах примерно одинакова
  • большие теплопотери
  • невозможность регулировки
  • отключение всей системы
  • большой расход труб
  • множество соединений

Внутренняя схема обеспечивает множество преимуществ, от впечатляющей экономии труб до меньшего количества расходных материалов.

Ограничения:

  • Однако данная методика характеризуется массой недостатков. Нагретый теплоноситель транспортируется снизу вверх и, проходя через радиаторы, обогревает помещения. После этого вода спускается в помещения нижних этажей, теряя при этом значительное количество тепла. В результате быстрого снижения температур теплоноситель спускается вниз практически остывшим. Как следствие, нижние точки нагрева должны состоять из увеличенного количества радиаторов, чтобы иметь оптимальную поверхность отвода тепла. Кроме того, нет возможности запустить систему отопления жилого дома только на один этаж, что создает трудности для собственников многоэтажной недвижимости.
  • Для монтажа однотрубной разводки отопительного контура используются только стальные трубы, а также чугунные, алюминиевые или стальные радиаторы, обладающие высокой теплоотдачей.
  • Применение однотрубных систем возможно только в тех домах, которые имеют свободное чердачное помещение, куда должна быть проведена верхняя обвязка.

В двухтрубной схеме отопления частного дома водяной теплоноситель проходит одновременно по радиаторам и по магистрали, что позволяет добиться равномерного прогрева всех отопительных батарей в каждом помещении. Потребитель в этом случае имеет возможность выбрать для установки любые радиаторы, исходя из собственных предпочтений и дизайна интерьера. Также снимаются ограничения на установку батарей внутри стены или за декоративными панелями. Дополнительным преимуществом такой схемы является отличная возможность регулирования режимов работы на каждой точке теплоснабжения.

Ограничения!

Двухтрубная водяная система теплоснабжения не имеет таких требований: имея вертикальные стояки с нижней или верхней разводкой, ее можно эффективно использовать как для одноэтажных домов, так и для объектов с несколькими этажами.

Типы систем с естественной циркуляцией

Перед созданием схемы отопления частного дома сначала рассчитайте количество тепла, необходимое для помещения. В расчет включены данные о котле , размещении и диаметре труб, а также уровне теплоизоляции наружных стен. Даже малейшие ошибки в расчетах могут сказаться на качестве отопления дома. Поэтому лучше, если все расчеты будут проводить специалисты. Отопительные системы бывают нескольких видов:

  • Открытого и закрытого типа (отличаются расширительными бачками).
  • Однотрубный и двухтрубный тип (радиаторы отопления подключаются по-разному).

Открытая система

Открытое устройство включает резервуар (открытый бак), который снабжен патрубком (аварийный перелив). Труба подключается к канализационной системе или выводится на улицу. Бак устанавливают под потолком, иногда на чердаке. Резервуар открытого типа можно сделать своими руками любого размера, что является его основным преимуществом. Имеет доступную цену … Недостатки устройства:

  • В бак открытого типа постоянно нужно доливать воду, так как она быстро испаряется. Чтобы постоянно не доливать воду вручную, к баку можно подвести водопровод.
  • Часто на металлических элементах цепи образуется коррозия. За счет того, что в открытый бак постоянно поступает кислород.
  • Воздух попадает в трубопровод. Закрепив радиаторы под небольшим уклоном, и установив автоматические воздухоотводчики, можно избавиться от проблемы.

Закрытая система

Система с естественной циркуляцией теплоноситель закрытого типа хорошо подходит как для одноэтажных, так и для двухэтажных домов. В контуре отопления установлен мембранный бак. Благодаря баку металлические детали прибора менее подвержены коррозии. Закрытый прибор работает следующим образом:

  1. Закрытый гибкий мембранный бак представляет собой мембранный расширительный бак. Мембрана создает в резервуаре две секции. Первая секция предназначена для охлаждающей жидкости, другая содержит воздух или азот. При расширении теплоносителя лишняя вода из отопительного контура уходит в бак.
  2. Мембрана начинает растягиваться из-за горячей воды, а газ во второй части начинает сжиматься.
  3. Когда вода остывает, газ снова увеличивается и выталкивает охлаждающую жидкость обратно в систему. Таким образом, происходит непрерывное заполнение водяного контура теплоносителем.

Если выбирать между открытой системой и закрытой, то дешевле приобрести или создать своими руками открытый бак. Мембранный бак стоит в несколько раз дороже , поэтому используется редко.

Однотрубная система

Для одноэтажных домов небольшой площади подходит однотрубное отопление. В двухэтажном доме такой вид отопления будет малоэффективен. Преимущества системы – дешевый монтаж, простая конструкция, трубы не монтируются под потолком, а значит, общий интерьер помещения не испортится. Однотрубный тип отопления работает по следующему принципу:

  • Жидкость поднимается по вертикальному участку трубы.
  • Далее теплоноситель перемещается в горизонтальную трубу. Эта труба соединяет радиаторы отопления.
  • Охлажденная жидкость возвращается обратно в котел из внешнего радиатора.

Эта система имеет свои недостатки. Чем дальше стояк подачи, тем ниже температура радиаторов. Байпасы помогут повысить производительность. Чтобы наладить равномерный обогрев дома, в местах подключения радиаторов ставят перемычки. Даже после точных расчетов , однотрубный тип системы будет малоэффективен, если в одноэтажном доме больше трех комнат. Проблему можно решить, модернизировав систему циркулярным насосом.

Схема двухтрубного водяного отопления частного дома с естественной циркуляцией

Двухтрубный тип отопления подходит для отопления двухэтажного дома. Если сравнивать однотрубную и двухтрубную систему, то во второй — ко всем радиаторам жидкость подается горячей. Двухтрубная схема имеет особую конструкцию, состоящую из двух труб. Один на подачу, другой на возврат. К каждому отопительному прибору подключается подводящая труба. Подключение осуществляется через отдельный входной кран. А обратка подключается отдельно. Преимущества системы отопления с верхней и нижней разводкой в ​​том, что ее установка очень проста, а эксплуатационные характеристики эффективны. С такой системой:

  1. Можно не добавлять к радиатору дополнительные секции для улучшения обогрева.
  2. В отличие от однотрубной схемы, для прокладки трубопровода в данной системе используются трубы меньшего диаметра.
  3. Простая настройка системы.
  4. Тепло распределяется равномерно.

В настоящее время можно создать своими руками двухтрубный тип отопления с естественной циркуляцией . Для его изготовления используются стальные или полимерные трубы. .

Схема расчета системы отопления с естественной циркуляцией

Самое сложное при проектировании системы отопления — правильный расчет. Насколько хорошо будет работать устройство, зависит от длины и угла наклона труб, а также количества витков на нем. Это нужно знать, потому что в контуре нет давления. Что нужно учитывать при составлении схемы и расчете:

  1. Какой диаметр труб и материал из которого они изготовлены.
  2. Угол наклона труб.
  3. Типы охлаждающих жидкостей.
  4. Способы подачи СОЖ.

Естественная циркуляция в контурах отопления

Схема отопления двухэтажного дома с принудительной циркуляцией

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

  • Котел, нагревающий воду охлаждающая жидкость;
  • Бачок расширительный, представляющий собой емкость для сброса лишней воды, появляющейся при увеличении объема водяного теплоносителя в контуре при его нагреве;
  • Трубопроводы подвода горячей воды от котла к радиаторам отопления и возврата охлажденной жидкости от радиаторов обратно в котел (для чего обратная часть тепловой сети в быту называется обраткой). Вместе они составляют замкнутый контур циркуляции теплоносителя;
  • Радиаторы отопления.

Схема тепловой сети с естественной циркуляцией для отопления частного дома

При нагреве теплоносителя его объем увеличивается, избыточная нагретая вода поднимается вертикально вверх к расширительному баку, в системе создается гидростатическое давление, в зависимости от разницы весов водяных столбов горячей (подающая) и холодной (обратная) воды.

Под таким давлением горячая вода поступает из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления. Охлажденная в радиаторах вода поступает по обратке (синяя линия) на вход в котел. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода теплотрассы в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под собственным весом с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является циркуляционный напор, обозначенный на рисунке буквой Н. Чем выше разница уровней радиаторов и котла, тем быстрее движение воды в контуре.

В гравитационных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все шлюзы от теплотрассы смещены в верхнюю часть контура, где установлен бак, открытый для контакта с атмосферой. Система с использованием герметичных резервуаров называется закрытой. Здесь используется насос, по принципу работы он уже обязателен.

Какой материал для труб лучше всего?

Способ монтажа контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые , стальные, металлопластиковые и медные трубы.

  • Материал полипропилен. Полипропиленовые трубы хорошо выдерживают высокие температуры, имеют длительный срок службы (более 25 лет), гладкие внутри. Установка требует специальных инструментов и стоит дорого.
  • Сталь. Несмотря на то, что такие трубы достаточно прочны и имеют доступную цену, они подвержены коррозии и зарастанию. Кроме того, для установки требуется сварка или несколько фитингов.
  • Металлопластик. Легкие трубы имеют идеально гладкую внутреннюю поверхность. В результате они свободны от коррозии и отложений. Но после установки придется постоянно дергать за резьбовую арматуру, что является большим недостатком. Срок их службы около 15 лет, а для труб это очень мало. У них высокая стоимость.
  • Медные трубы. Медные трубы имеют красивый внешний вид и срок службы более 100 лет. Для монтажа используется пайка, очень дорогая по стоимости.

Чтобы определить какой диаметр трубы подходит для обогрева вашего дома, необходимо знать что:

  1. Диаметр трубы выбирается исходя из материала из которого изготовлены трубы и из выполненных теплотехнических расчетов .
  2. Рассчитайте количество тепла, необходимое для помещения, и прибавьте к результату 20%.
  3. По значениям, указанным в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета снимаются показания теплоемкости и размера трубы (внутреннего сечения).

Если после каждого разветвления устанавливать подводящий патрубок на 1 размер меньше предыдущего, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратная труба монтируется с удлинителем. Это рассчитывает минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка трубы устанавливается свой размер.

Типы систем

В системе с принудительной циркуляцией теплоноситель перемещается по магистралям с помощью циркуляционного насоса. Системы отопления с принудительной циркуляцией бывают двух видов: однотрубные и двухтрубные.

Однотрубная система обычно применяется в домах небольшой площади. В такой схеме имеется одна кольцевая линия. По нему циркулирует охлаждающая жидкость. Труба, расположенная перед радиатором, называется подающей, а труба, расположенная после, – обратной.

Двухтрубная система чаще используется для домов с большой площадью, и для одноэтажных. Такая система эффективно обогревает дом и работает лучше, чем однотрубная. К каждой батарее отопления подключается обратка и подающая труба. Далее в статье мы более подробно рассмотрим каждую систему отопления.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к отопительному прибору двумя путями. Через нижнюю или верхнюю заправку.

  • Нижнее заполнение. Этот метод заполнения используется только для однотрубных систем. Трубопровод прокладывается на уровне пола, при этом вертикальные трубы можно не использовать. Нижнее заполнение малоэффективно без циркулярного насоса.
  • Верхнее заполнение. Они используются как для однотрубных, так и для двухтрубных систем. Благодаря тому, что распределительная труба установлена ​​под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратку, смонтированную вдоль пола.

Варианты электропроводки

Приведем все возможные принципиальные схемы водяного отопления одноэтажного дома; однако автор настоятельно рекомендует отказаться от двух из них в пользу третьего. Оправдание? Начнем со знакомства.

Трубы полипропиленовые для отопления — технические характеристики, особенности выбора — смотрите здесь.

Двухтрубная

Схема двухтрубной системы отопления одноэтажного дома выглядит так:

  • По периметру дома (под полом или в жилом помещении) проходят два трубопровода — подача и обратка.
  • Радиаторы, регистры, фанкойлы или конвекторы встраиваются в них в виде перемычек, создавая своеобразное короткое замыкание.

Понятно, что вода будет стремиться циркулировать по ближайшим к циркуляционному насосу отопительным приборам. Чтобы дальние тоже получали тепло, система отопления уравновешивается: проход воды через часть батарей ограничивается дросселями.

Недостатков у этой схемы два:

  1. Необоснованно большой расход трубы.
  2. Опасность разморозки без балансировки.

Любознательному ребенку достаточно открыть до отказа ближние дроссели — и через короткое время циркуляция в дальних батареях снизится до нуля. После таких событий автору приходилось восстанавливать двухтрубные системы отопления: и трубы, и радиаторы были разорваны льдом.

Двухтрубное отопление. Можно и так, но есть более простой и надежный вариант.

Балка

Данная схема системы отопления одноэтажного дома выглядит так:

  • На прямом и обратном трубопроводах монтируются коллекторы — гребенки с дросселями на каждом ответвлении.
  • От каждой пары кранов (один с подачи и один с обратки) идет пара труб к аккумулятору.

По настройке, своим возможностям и удобству такая схема выше всяких похвал. А вот монтаж усложняется: вы столкнетесь с необходимостью спрятать не менее полудюжины труб в стяжку пола или за фальшстены. Чаще, намного больше. Конечно, их общая стоимость тоже не порадует.

Простой и дешевой лучевой проводкой точно не назовешь.

Однотрубная

Простейшая схема однотрубной системы отопления для одноэтажного дома, так называемого Ленинграда, монтируется следующим образом:

  • По периметру дома проложена труба большого диаметра (не меньше ДУ32. Лучше больше).

Труба монтируется внутри жилища: тогда все тепло, которое отдает ее поверхность, пойдет на обогрев помещения. И там, где это нужнее всего – у наружных стен. Со стороны подачи разводка должна быть немного выше, чем там, где обратка течет обратно в котел.

1-котел. 2-расширительный бачок. 3-регистры отопления. 4-дроссели. 5-тактная передняя дверь. 6-сброс. Стрелками показан наклон труб. Этот контур обеспечивает естественную циркуляцию.

  • Радиаторы или конвекторы врезаются в петлю с трубой меньшего диаметра (обычно ДУ20). На патрубках желательно установить дроссели и вентили, отсекающие ТЭН; не помешает и воздушник в верхней заглушке.
РубрикаДом
