Схема стабилизатор напряжения 220в для дома своими руками схема: Стабилизатор напряжения 220в для дома своими руками схема

Схема стабилизатора напряжения 220в 10квт своими руками

Электрическая сеть во многих наших домах не может похвастаться высоким качеством, в особенности это актуально для сельской местности, которая удалена от города. Поэтому нередко происходят перепады напряжения. Местные производители электрических приборов учитывают данное обстоятельство и предусматривают запас прочности. Но многие люди пользуются в основном заграничной техникой, для которой такие скачки губительны. В связи с чем необходимо пользоваться специальными устройствами. И не обязательно их покупать в магазинах, можно изготовить стабилизатор напряжения В своими руками по схеме.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема стабилизатора напряжения 220в 10квт. Схема стабилизатора напряжения переменного тока
• Домик в деревне. Стабилизатор на 6 кВт
• Как собрать стабилизатор напряжения своими руками
• Ремонтируем стабилизаторы напряжения Ресанта своими руками. Схемы релейных стабилизаторов
• FAQ по стабилизаторам – часто задаваемые вопросы
• Схема стабилизатора напряжения 220в своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Работа самодельного стабилизатора напряжения

Схема стабилизатора напряжения 220в 10квт.

Схема стабилизатора напряжения переменного тока

Полезные советы. Стабилизатор напряжения своими руками — это не сложно, если есть Стабилизатор напряжения Описание работы, схема подключения. Стабилизатор напряжения в для дома своими руками схема. Схема стабилизатора напряжения сети Мастер Винтик.

Всё своими руками! Стабилизатор напряжения 12В для светодиодов в авто своими руками. Стабилизатор напряжения в в щиток. Схема подключения Электрические схемы стабилизаторов напряжения. Ремонт стабилизаторов Ру — Все Стабилизатор напряжения 12 вольт 6 ампер своими руками электрик в Стабилизатор напряжения бытовой вольт схемы. Стабилизатор напряжения своими руками. Как самостоятельно изготовить Стабилизаторы напряжения.

Для дачи или дома, однофазные. Простой, мощный регулируемый стабилизатор напряжения — YouTube. Стабилизатор напряжения для дома Заметки электрика.

Простой Стабилизатор В — Существует? Переделываем на симисторы, на плате стабилизатора вольт, своими Схема стабилизатора напряжения на 12 Вольт микросхема.

Купить или как выбрать стабилизатор напряжения для дома и дачи 10 квт. Стабилизатор тока для светодиодов: виды, схемы, как сделать. Как правильно подключить стабилизатор напряжения — 5 ошибок. Стабилизатор напряжения 24 вольта своими руками. Релейный стабилизатор напряжения Устройство и принцип действия.

Схемы стабилизаторов напряжения электронного, релейного и Как сделать стабилизатор напряжения на 5 вольт!!! Стабилизаторов напряжения схемы. Стабилизатор напряжения: схема Схема подключения стабилизатора напряжения. Подключение стабилизатора. Импульсный стабилизатор напряжения — или как из 12 вольт солнечной Релейный стабилизатор напряжения — подходит далеко не для всех целей Стабилизатор напряжения В для дома: стабильная работа техники.

Стабилизатор напряжения в для дачи — какой выбрать: параметры Электрические схемы преобразователей напряжения 24 в 12 вольт. Однофазный стабилизатор напряжения В. Схема и описание joyta. Зарядное Из Стабилизатора — Начинающим — Форум по радиоэлектронике.

Выбор стабилизатора напряжения для дома и дачи: виды, функции, отличия. Источники бесперебойного питания, Стабилизаторы напряжения Получайте первыми самую свежую информацию!

Также рекомендуем:.

Домик в деревне. Стабилизатор на 6 кВт

Напряжение сети, особенно в сельской местности, нередко выходит за пределы, допустимые для питаемой аппаратуры, что приводит к ее выходу из строя. Избежать столь неприятных последствий возможно с помощью стабилизатора, который поддерживает выходное напряжение в необходимых пределах для нагрузки, а если это невозможно — отключает ее. Предлагаемое устройство относится к весьма перспективным конструкциям, в которых нагрузка автоматически подключается к соответствующему отводу обмотки автотрансформатора в зависимости от текущего значения напряжения сети. Из-за нестабильности напряжения в сети в Подмосковье вышел из строя холодильник. Проверка напряжения в течение дня выявила его изменения от до В.

Стабилизатор напряжения для дома, собранный своими руками. Принципиальная схема, комплектующие, этапы сборки. 10% от номинальных В. Но поскольку в реальности скачки характеризуются большими изменениями.

Как собрать стабилизатор напряжения своими руками

Инверторные стабилизаторы напряжения постепенно выходят на первое место по популярности. Они очень надёжны, компактны, обеспечивают идеальные характеристики выходного напряжения и не имеют механических деталей. Благодаря исключительно высоким параметрам, инверторный стабилизатор напряжения прекрасно подходит для питания любой бытовой и офисной техники. Инверторный стабилизатор напряжения выполнен без применения силовых трансформаторов и электромагнитных реле, которые используются в источниках питания другого типа. Отсутствие электромеханических узлов повышает надёжность стабилизатора и обеспечивает отличные выходные характеристики. Подобный стабилизатор не требует технического обслуживания и корректно работает в широком диапазоне напряжения на входе. Напряжение сети поступает на пассивный сетевой фильтр, выполненный на конденсаторах и катушках индуктивности. Он сглаживает пиковые выбросы сетевого напряжения и практически полностью убирает высокочастотные помехи. Затем напряжение попадает на выпрямитель, преобразующий переменный ток в постоянный, где приобретает вид чистой синусоиды. Далее включается корректор коэффициента мощности, который равномернее отбирает мощность от сети и снижает значение потребляемого тока.

Ремонтируем стабилизаторы напряжения Ресанта своими руками. Схемы релейных стабилизаторов

Некоторые более заботливые владельцы, устанавливают стабилизатор «на весь дом», такие стабилизаторы, как правило, обладают не малыми габаритами и весом и мощность их начинается от 7 — 10 кВт и больше. Именно о таких стабилизаторах мы и поговорим в этой статье, а собственно о их ремонте и поиске неисправности, так как и каждая техника они выходят из строя. Но прежде чем приступить к ремонту, давайте разберемся в природе его устройства. Релейный стабилизатор состоит из нескольких частей, собранных в единую систему:. Автоматический трансформатор — самая тяжелая его часть, это большой железный сердечник с несколькими обмотками соединенными по принципу автотрансформатора.

Отличие подаваемого напряжения от эталонных В может быть обусловлено как качеством трансформаторов и проводов, так и удаленностью потребителя от распределяющего устройства. Также одним из важных факторов, влияющих на стабильность напряжения, является физический износ, и перегрузка линий электропередач.

FAQ по стабилизаторам – часто задаваемые вопросы

Перепады напряжения негативно сказываются на любой бытовой технике. Особенно это касается высокоточной электроники, регулирующей работу отопительных приборов. Для того, чтобы выровнять ток в домашних условиях используют стабилизатор напряжения. В самом простом варианте он работает по принципу реостата, повышая и понижая сопротивление в зависимости от силы тока. Но есть и более современные приборы, которые в полной мере защищают технику от скачков напряжения.

Схема стабилизатора напряжения 220в своими руками

Напряжение домашней электросети часто бывает пониженным, никогда не достигая нормальных В. В такой ситуации и холодильник плохо запускается, и освещение слабое, и вода в электрочайнике долгое время не закипает. Мощность устаревшего стабилизатора напряжения, предназначенного для питания черно-белого лампового телевизора, обычно недостаточна для всех других бытовых приборов, да и напряжение в сети зачастую падает ниже допустимого для такого стабилизатора. Известен простой способ повысить напряжение в сети, используя трансформатор мощностью значительно меньше мощности нагрузки. Первичную обмотку трансформатора включают непосредственно в сеть, а нагрузку соединив последовательно со вторичной понижающей обмоткой трансформатора. При соответствующей фазировке напряжение на нагрузке будет равно сумме сетевого и снимаемого с трансформатора. Схема стабилизатора сетевого напряжения , действующего по этому принципу, изображена на рис.

Для того, чтобы сделать своими руками стабилизатор напряжения вам Общая схема этого стабилизационного устройства подается на рисунке: стабилизатор напряжения, который сможет способен подать В, будет.

Современная сеть электропитания работает таким образом, что в ней очень часто меняется напряжение. Конечно, изменение тока являются допустимым, но в любом случае оно не должно быть больше десяти процентов от номинальных вольт. Данная норма отклонения должна соблюдаться как в сторону уменьшения, так и в сторону увеличения напряжения.

By ДмиртийВ , October 1, in Импульсные источники питания, инверторы. История проста. Решил построить дом на солнечных панелях. Летят от любой дуги- плохой контакт, китайская болгарка, холодильник не исправный и др. Дорогие инвертора все равно летят и ремонтировать их долго и дорого.

Современная жизнь сопряжена с постоянным использованием различной техники, а некоторые сферы просто немыслимы без нее. Естественно, каждый человек желает, чтобы срок службы таких приборов был максимален, некоторые с этой целью покупают только продукцию известных брендов для большей надежности.

Технические реализации схем стабилизаторов напряжения могут быть различны. Это называется отрицательная обратная связь. Этого более чем достаточно для защиты современных видов нагрузки.

Таким образом, производиться ступенчатая стабилизация выходного напряжения. Они так же могу иметь дополнительный более высокий класс защиты корпуса см.

Изготовление самодельных стабилизаторов напряжения — практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения вольт и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того. Мы расскажем, как сделать мощный стабилизатор напряжения своими руками.

Схема стабилизатора напряжения: 12в — 220в своими руками

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение. В случае необходимости выполняется обратное действие – на уменьшение.

Данный принцип работы лежит в основе автоматического управления всеми известными устройствами и системами. Точно так же действуют и стабилизаторы напряжения, несмотря на разнообразие схем и элементов, используемых для их создания.

Содержание

Схема стабилизатора напряжения 220в своими руками

При идеальной работе электрических сетей, значение напряжения должно изменяться не более чем на 10% от номинала в сторону увеличения или уменьшения. Однако на практике перепады напряжения достигают гораздо больших значений, что крайне отрицательно сказывается на электрооборудовании, вплоть до его выхода из строя.

Защититься от подобных неприятностей поможет специальное стабилизирующее оборудование. Однако из-за высокой стоимости, его применение в бытовых условиях во многих случаях экономически невыгодно. Наилучшим выходом из положения становится самодельный стабилизатор напряжения 220в, схема которого достаточно простая и недорогая.

За основу можно взять промышленную конструкцию, чтобы выяснить, из каких деталей она состоит. В состав каждого стабилизатора входят трансформатор, резисторы, конденсаторы, соединительные и подключающие кабели. Самым простым считается стабилизатор переменного напряжения, схема которого действует по принципу реостата, повышая или понижая сопротивление в соответствии с силой тока. В современных моделях дополнительно присутствует множество других функций, обеспечивающих защиту бытовой техники от скачков напряжения.

Среди самодельных конструкций наиболее эффективными считаются симисторные устройства, поэтому в качестве примера будет рассматриваться именно эта модель. Выравнивание тока этим прибором будет возможно при входном напряжении в диапазоне 130-270 вольт. Перед началом сборки необходимо приобрести определенный набор элементов и комплектующих. Он состоит из блока питания, выпрямителя, контроллера, компаратора, усилителей, светодиодов, автотрансформатора, узла задержки включения нагрузки, оптронных ключей, выключателя-предохранителя. Основными рабочими инструментами служат пинцет и паяльник.

Для сборки стабилизатора на 220 вольт в первую очередь потребуется печатная плата размером 11,5х9,0 см, которую нужно заранее подготовить. В качестве материала рекомендуется использовать фольгированный стеклотекстолит. Схема размещения деталей распечатывается на принтере и переносится на плату с помощью утюга.

Трансформаторы для схемы можно взять уже готовые или собрать самостоятельно. Готовые трансформаторы должны иметь марку ТПК-2-2 12В и соединяться последовательно между собой. Для создания первого трансформатора своими руками потребуется магнитопровод сечением 1,87 см² и 3 кабеля ПЭВ-2. Первый кабель применяется в одной обмотке. Его диаметр составит 0,064 мм, а количество витков – 8669. Оставшиеся провода используются в других обмотках. Их диаметр будет уже 0,185 мм, а число витков составит 522.

Второй трансформатор изготавливается на основе тороидального магнитопровода. Его обмотка выполняется из такого же провода, как и в первом случае, но количество витков будет другим и составит 455. Во втором устройстве делаются отводы в количестве семи. Первые три изготавливаются из провода диаметром 3 мм, а остальные из шин, сечением 18 мм². За счет этого предотвращается нагрев трансформатора во время работы.

Все остальные комплектующие рекомендуется приобретать в готовом виде, в специализированных магазинах. Основой сборки является принципиальная схема стабилизатора напряжения, заводского изготовления. Вначале устанавливается микросхема, выполняющая функцию контроллера для теплоотвода. Для ее изготовления используется алюминиевая пластина площадью свыше 15 см². На эту же плату производится монтаж симисторов. Теплоотвод, предназначенный для монтажа, должен быть с охлаждающей поверхностью.

После этого сюда же устанавливаются светодиоды в соответствии со схемой или со стороны печатных проводников. Собранная таким образом конструкция, не может сравниваться с заводскими моделями ни по надежности, ни по качеству работы. Такие стабилизаторы используются с бытовыми приборами, не требующими точных параметров тока и напряжения.

Схемы стабилизаторов напряжения на транзисторах

Качественные трансформаторы, применяемые в электрической цепи, эффективно справляются даже с большими помехами. Они надежно защищают бытовую технику и оборудование, установленные в доме. Настроенная система фильтрации позволяет бороться с любыми скачками напряжения. За счет контроля над напряжением происходят изменения величины тока. Предельная частота на входе увеличивается, а на выходе – уменьшается. Таким образом, ток в цепи преобразуется в течение двух этапов.

В начале на входе задействуют транзистор с фильтром. Далее происходит включение в работу диодного моста. Для завершения преобразования тока в схеме применяется усилитель, чаще всего устанавливаемый между резисторами. За счет этого в устройстве поддерживается необходимый уровень температуры.

Схема выпрямления действует следующим образом. Выпрямление переменного напряжения с вторичной обмотки трансформатора происходит с помощью диодного моста (VD1-VD4). Сглаживание напряжения выполняет конденсатор С1, после чего оно попадает в систему компенсационного стабилизатора. Действие резистора R1 задает стабилизирующий ток на стабилитроне VD5. Резистор R2 является нагрузочным. При участии конденсаторов С2 и С3 происходит фильтрация питающего напряжения.

Значение выходного напряжения стабилизатора будет зависеть от элементов VD5 и R1 для выбора которых существует специальная таблица. Транзистор VT1 устанавливается на радиаторе, у которого площадь охлаждающей поверхности должна быть не менее 50 см2. Отечественный транзистор КТ829А может быть заменен зарубежным аналогом BDX53 от компании Моторола. Остальные элементы имеют маркировку: конденсаторы – К50-35, резисторы – МЛТ-0,5.

Схема линейного стабилизатора напряжения 12в

В линейных стабилизаторах используются микросхемы КРЕН, а также LM7805, LM1117 и LM350. Следует отметить, что символика КРЕН не является аббревиатурой. Это сокращение полного названия микросхемы стабилизатора, обозначаемой как КР142ЕН5А. Таким же образом обозначаются и другие микросхемы этого типа. После сокращения такое название выглядит по-другому – КРЕН142.

Линейные стабилизаторы или стабилизаторы напряжения постоянного тока схемы получили наибольшее распространение. Их единственным недостатком считается невозможность работы при напряжении, которое будет ниже заявленного выходного напряжения.

Например, если на выходе LM7805 нужно получить напряжение в 5 вольт, то входное напряжение должно быть, как минимум 6,5 вольт. При подаче на вход менее 6,5В, наступит так называемая просадка напряжения, и на выходе уже не будет заявленных 5-ти вольт. Кроме того, линейные стабилизаторы очень сильно нагреваются под нагрузкой. Это свойство лежит в основе принципа их работы. То есть, напряжение, выше стабилизируемого, преобразуется в тепло. Например, при подаче на вход микросхемы LM7805 напряжения 12В, то в этом случае 7 из них уйдут для нагрева корпуса, и лишь необходимые 5В поступят потребителю. В процессе трансформации происходит настолько сильный нагрев, что данная микросхема просто сгорит при отсутствии охлаждающего радиатора.

Регулируемый стабилизатор напряжения схема

Нередко возникают ситуации, когда напряжение, выдаваемое стабилизатором, необходимо отрегулировать. На рисунке представлена простая схема регулируемого стабилизатора напряжения и тока, позволяющая не только стабилизировать, но и регулировать напряжение. Ее можно легко собрать даже при наличии лишь первоначальных познаний в электронике. Например, входное напряжение составляет 50В, а на выходе получается любое значение, в пределах 27 вольт.

В качестве основной детали стабилизатора используется полевой транзистор IRLZ24/32/44 и другие аналогичные модели. Данные транзисторы оборудуются тремя выводами – стоком, истоком и затвором. Структура каждого из них состоит из металла-диэлектрика (диоксида кремния) – полупроводника. В корпусе расположена микросхема-стабилизатор TL431, с помощью которой и настраивается выходное электрическое напряжение. Сам транзистор может оставаться на радиаторе и соединяться с платой проводниками.

Данная схема может работать с входным напряжением в диапазоне от 6 до 50В. Выходное напряжение получается в пределах от 3 до 27В и может быть отрегулировано с помощью подстрочного резистора. В зависимости от конструкции радиатора, выходной ток достигает 10А. Емкость сглаживающих конденсаторов С1 и С2 составляет 10-22 мкФ, а С3 – 4,7 мкФ. Схема сможет работать и без них, однако качество стабилизации будет снижено. Электролитические конденсаторы на входе и выходе рассчитываются примерно на 50В. Мощность, рассеиваемая таким стабилизатором, не превышает 50 Вт.

Схема симисторного стабилизатора напряжения 220в

Симисторные стабилизаторы работают по аналогии с релейными устройствами. Существенным отличием является наличие узла, переключающего обмотки трансформатора. Вместо реле используются мощные симисторы, работающие под управлением контроллеров.

Управление обмотками с помощью симисторов – бесконтактное, поэтому при переключениях нет характерных щелчков. Для намотки автотрансформатора используется медный провод. Симисторные стабилизаторы могут работать при пониженном напряжении от 90 вольт и высоком – до 300 вольт. Регулировка напряжения осуществляется с точностью до 2%, отчего лампы совершенно не моргают. Однако во время переключений возникает ЭДС самоиндукции, как и в релейных устройствах.

Симисторные ключи обладают повышенной чувствительностью к перегрузкам, в связи с чем они должны иметь запас по мощности. Данный тип стабилизаторов отличается очень сложным температурным режимом. Поэтому установка симисторов осуществляется на радиаторы с принудительным вентиляторным охлаждением. Точно так же работает схема тиристорного стабилизатора напряжения 220В своими руками.

Существуют устройства с повышенной точностью, работающие по двухступенчатой системе. На первой ступени выполняется грубая регулировка выходного напряжения, а на второй ступени этот процесс осуществляется значительно точнее. Таким образом, управление двумя ступенями выполняется с помощью одного контроллера, что фактически означает наличие двух стабилизаторов в едином корпусе. Обе ступени имеют обмотки, намотанные в общем трансформаторе. При наличии 12 ключей, эти две ступени позволяют регулировать выходное напряжение в 36 уровнях, чем и обеспечивается его высокая точность.

Стабилизатор напряжения с защитой по току схема

Данные устройства обеспечивают питание преимущественно для низковольтных устройств. Такой стабилизатор тока и напряжения схема отличается простотой конструкции, доступной элементной базой, возможностью плавных регулировок не только выходного напряжения, но и тока, при котором срабатывает защита. Основой схемы является параллельный стабилизатор или регулируемый стабилитрон, а также биполярный транзистор с высокой мощностью. С помощью так называемого измерительного резистора контролируется ток, потребляемый нагрузкой.

Иногда на выходе стабилизатора возникает короткое замыкание или ток нагрузки превышает установленное значение. В этом случае на резисторе R2 падает напряжение, а транзистор VT2 открывается. Происходит и одновременное открытие транзистора VT3, шунтирующего источник опорного напряжения. В результате, значение выходного напряжения снижается практически до нулевого уровня, и регулирующий транзистор оказывается защищенным от перегрузок по току. Для того чтобы установить точный порог срабатывания токовой защиты, применяется подстроечный резистор R3, включаемый параллельно с резистором R2. Красный цвет светодиода LED1 указывает на срабатывание защиты, а зеленый LED2 – на выходное напряжение.

После правильно выполненной сборки схемы мощных стабилизаторов напряжения сразу же включаются в работу, достаточно всего лишь выставить необходимое значение выходного напряжения. После загрузки устройства реостатом выставляется ток, при котором срабатывает защита. Если защита должна срабатывать при меньшем токе, для этого необходимо увеличить номинал резистора R2. Например, при R2 равном 0,1 Ом, минимальный ток срабатывания защиты будет составлять около 8А. Если же нужно, наоборот, увеличить ток нагрузки, следует параллельно включить два и более транзисторов, в эмиттерах которых имеются выравнивающие резисторы.

Схема релейного стабилизатора напряжения 220

С помощью релейного стабилизатора обеспечивается надежная защита приборов и других электронных устройств, для которых стандартный уровень напряжения составляет 220В. Данный стабилизатор напряжения 220В, схема которого всем известна. Пользуется широкой популярностью, благодаря простоте своей конструкции.

Для того чтобы правильно эксплуатировать это устройство, необходимо изучить его устройство и принцип действия. Каждый релейный стабилизатор состоит из автоматического трансформатора и электронной схемы, управляющей его работой. Кроме того, имеется реле, помещенное в надежный корпус.  Данный прибор относится к категории вольтодобавочных, то есть с его помощью лишь добавляется ток в случае низкого напряжения.

Добавление необходимого количества вольт осуществляется путем подключения обмотки трансформатора. Обычно для работы используется 4 обмотки. В случае слишком высокого тока в электрической сети, трансформатор автоматически уменьшает напряжение до нужного значения. Конструкция может быть дополнена и другими элементами, например, дисплеем.

Таким образом, релейный стабилизатор напряжения имеет очень простой принцип работы. Ток измеряется электронной схемой, затем, после получения результатов, он сравнивается с выходным током. Полученная разница в напряжении регулируется самостоятельно путем подбора необходимой обмотки. Далее, подключается реле и напряжение выходит на необходимый уровень.

Стабилизатор напряжения и тока на LM2576

Как сделать автоматический стабилизатор напряжения? Схема, описание конструкции

Введение

На рынке представлено огромное количество стабилизаторов напряжения, и, конечно же, приобрести их в зависимости от потребностей не составляет большого труда. Но, конечно, может быть очень забавно построить один дома и увидеть, как он действительно работает. Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту электронного устройства, которое к нему подключено. Это особенно защитит их от опасного высокого напряжения, а также от возможных отключений (низких напряжений). Выходное напряжение останется в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

Как работает стабилизатор напряжения?

В одной из моих предыдущих статей вы наверняка узнали о функционировании автотрансформатора. Там мы изучили, как можно использовать автотрансформатор для получения более высокого и более низкого напряжения, чем входное напряжение сети переменного тока. Автотрансформатор фактически играет наиболее важную роль в схеме стабилизатора напряжения.

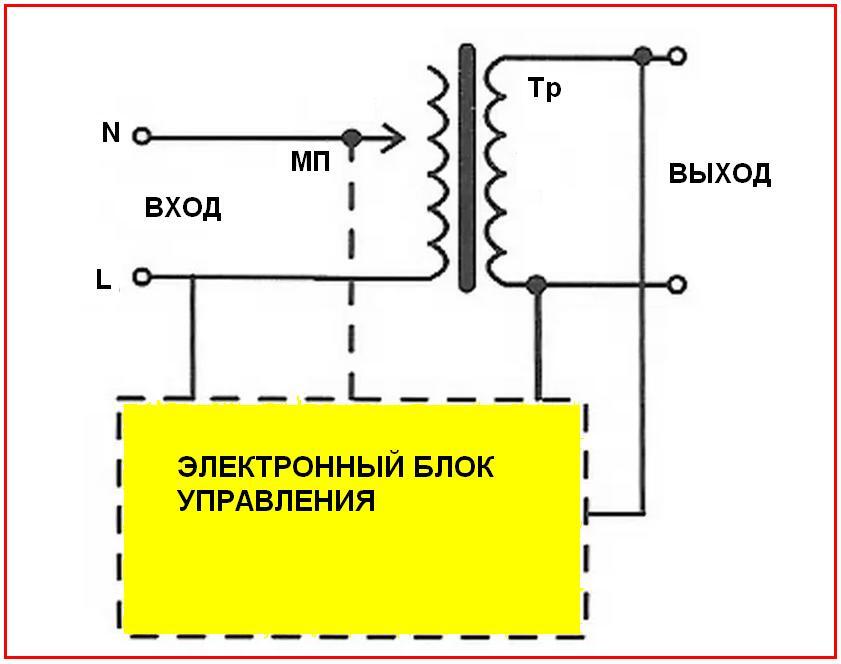

Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение подъема или падения сетевого напряжения переменного тока до опасного уровня. Как только он обнаруживает опасное входное напряжение, он немедленно активирует подключенные к нему реле. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения. Таким образом, прибор, подключенный к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и способен надежно функционировать независимо от колебаний входного напряжения.

Давайте перейдем к изучению деталей, необходимых для его сборки, а также деталей его конструкции.

Требуемые детали

Вам потребуются следующие детали для цепи:

• Резистор ¼ ватт, CFR R1 = 2 K 7,

• PRESET P1 = 10 K Linear,

• Transistor T1 = BC. 547,

• Стабилитрон Z1 = 3 В / 400 мВт,

• Диод D1, D2 = 1N4007,

• Конденсатор = 220 мкФ / 25 В

• Реле RL1 = 12 В / DPDT mini (двухполюсное, на два направления),

• Трансформатор T1 = 12 – 0 – 12 В / 5 А. T2 = 0 – 12 В / 500 мА (вход согласно спецификациям страны)

• Плата общего назначения = 3” на 3”

Подсказки по строительству

С помощью данной принципиальной схемы (на следующей странице ) построение этой простой схемы AVS можно выполнить, выполнив следующие простые шаги:

• В данный кусок платы общего назначения вставьте транзистор, припаяйте и отрежьте его выводы.

• Продолжайте закреплять и припаивать остальные связанные детали вместе с реле вокруг транзистора.

• Соедините их все в соответствии со схемой.

• Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

На следующей странице описаны схема и детали конструкции этой схемы автоматического стабилизатора напряжения.

Описание схемы

Функционирование этой простой схемы стабилизатора напряжения можно понять из следующих пунктов: схема.

Напряжение от меньшего трансформатора выпрямляется D1 и фильтруется C1 для получения необходимой рабочей мощности для схемы управления, состоящей из транзистора T1, предустановки P1, стабилитрона Z1 и реле DPDT.

Вышеупомянутое напряжение также используется в качестве базового опорного или измерительного напряжения. Потому что это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт пропорционально увеличит или уменьшит напряжение постоянного тока до 14 или 10 вольт соответственно.

Предварительная установка P1 установлена ​​таким образом, что транзистор проводит и управляет реле всякий раз, когда входное напряжение сети переменного тока имеет тенденцию отклоняться от точного нормального напряжения (110 или 225 вольт) и наоборот.

Если входное напряжение превышает указанный выше предел, T1 проводит и активирует реле. Контакты реле соединяют соответствующие соединения трансформатора стабилизатора мощности, чтобы отнять 25 вольт от входа, т.е. довести выходное напряжение примерно до 205 вольт. С этого момента, если напряжение в сети будет продолжать расти, выходное напряжение для приборов будет на 25 вольт ниже его. Это означает, что даже если напряжение достигнет 260 В, на выходе будет только до 260 — 25 = 235 вольт.

Произойдет прямо противоположное, если входной переменный ток упадет ниже нормального уровня, т.е. в этом случае к выходу добавится 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход достигнет только до 180 + 25 = 205 вольт.

Данная конструкция очень проста и проста, поэтому стабилизация не может быть очень точной. Но он точно будет держать выходное напряжение в пределах 200 и 250 вольт при экстремальных входных напряжениях от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

Как это проверить?

Готовая печатная плата простого стабилизатора напряжения может быть проверена следующим методом:

• Для процедуры тестирования вам потребуется универсальный переменный источник питания постоянного тока 0 – 12 вольт.

• Можно предположить, что максимальные 12 В источника питания эквивалентны входному напряжению приблизительно 230 В переменного тока. Примем это напряжение за срабатывание или напряжение переключения стабилизатора.

• Подключите источник питания к клеммам питания готовой печатной платы.

• Поддерживайте напряжение источника питания на максимальном уровне 12 вольт.

• Тщательно отрегулируйте предустановку так, чтобы реле только активировалось.

• Теперь при уменьшении напряжения питания на 1 вольт, т.е. до 11 вольт, реле должно вернуться в деактивированное положение.

• На этом настройка устройства завершена. Он должен поддерживать выходное напряжение в диапазоне от 200 до 255 вольт с предельным входным напряжением от 175 до 280 вольт.

Теперь ваш стабилизатор напряжения готов и будет защищать любой бытовой электронный прибор, подключенный к его выходу.

Подключение стабилизатора напряжения и установка своими руками

Когда мы говорили об устройствах защиты от перенапряжений, особое внимание было уделено источникам бесперебойного питания и этим устройствам.

Автоматические стабилизаторы можно использовать где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком высока, а установка и подключение регулятора напряжения своими руками не составит труда. Далее мы как раз и поговорим о том, как самостоятельно установить и подключить средства защиты на весь дом или квартиру, предоставив пошаговую инструкцию по установке!

• Шаг 1 — Определите тип защиты
• Шаг 2. Выбор места установки
• Шаг 3. Подключение к сети

Шаг 1 — Определитесь с видом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых осуществляется на весь дом и мобильные модели, способные обслуживать один или несколько отдельных электроприборов. Кроме того, стационарное оборудование может быть трехфазным или однофазным в зависимости от условий использования. Подключение своими руками в этом случае имеет свои отличия: либо вы будете подключать устройство к 220 В, либо к 380.

Как правило, в частных домах и квартирах лучше всего возле распределительного щита подключить к сети однофазный стабилизатор напряжения, который защитит всю сеть от перегрузок. Именно поэтому инструкция по подключению будет приведена для однофазного стационарного электроприбора.

Шаг 2 — Выбор места установки

При самостоятельной установке все гораздо сложнее, ведь при неправильном монтаже корпуса в доме в лучшем случае может выйти из строя защитное устройство, не говоря уже о таких последствиях, как пожар .

Итак, чтобы самостоятельно установить стабилизатор напряжения в помещении, учтите следующие рекомендации:

• помещение должно быть сухим и хорошо проветриваемым, т.к. одной из основных причин выхода устройства из строя является появление конденсата внутри корпуса ;
• при установке изделия в нишу убедитесь, что отделочные материалы огнеупорны – кирпич, бетон, металл или стеклопластик;
• соблюдать воздушный зазор между корпусом оборудования и стенами, со всех сторон отступ должен быть не менее 10 см;
• Если вы решили установить стабилизатор напряжения на стену своими руками, убедитесь, что подставка (или анкер) выдержит вес настенного корпуса.

Также рекомендуем посмотреть наглядную видеоинструкцию по установке и подключению устройства к стене в доме:

Как установить

Шаг 3 — Подключение к электросети

На самом деле, это достаточно просто подключить регулятор напряжения к сети в доме. На задней панели устройства находится клеммная колодка с 5 разъемами. Обычно порядок подключения проводов следующий (слева направо): ввод фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже видно расположение разъемов:

Все, что вам нужно, это правильно выбрать сечение кабеля по мощности и току, затем произвести монтаж самостоятельно, согласно схеме (для однофазного устройства):

Требования и рекомендации по подключению стабилизатора напряжения к вашему своими руками:

1. Перед электромонтажными работами обязательно отключите электропитание на вводном щитке.
2. Защитите изделие дополнительным автоматическим выключателем и УЗО, что продлит срок его службы. Автоматику рекомендуется устанавливать после счетчика, но перед защитой от перенапряжения.
3. Бытовая электроэнергия должна иметь контур заземления. Запрещается производить подключение без заземления из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещена, а добиться размещения защиты перед счетчиком очень сложно. Лучше установить, как показано на схеме выше.
5. Нельзя подключать устройство сразу после того, как принесете его в дом с мороза. Пусть электроника «отойдет» и весь конденсат внутри испарится, иначе, как мы уже говорили выше, срок службы устройства резко сократится. Сюда же входит запрет на подключение изделия на улице.
6. Защита мощностью менее 5 кВт подключается непосредственно в розетку. Такой вариант идеален для гаража, загородного дома и дачи. Некоторые устанавливают мобильный стабилизатор напряжения отдельно на компьютер, телевизор, бойлер, кондиционер, генератор или стиральную машину, что позволяет защитить только бытовую технику определенного типа.
7. Если вам необходимо подключить устройство защиты от перенапряжения в трехфазной сети, то лучше купить три однофазных устройства на 220В и соединить их по схеме звезда, чем одно на 380 Вольт. Так вы сэкономите не только на покупке стабилизатора, но и на его ремонте (ремонт однофазного прибора намного дешевле, чем трехфазного).
8. После электромонтажных работ проверьте правильность подключения и монтажа, включив вводные устройства на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, вы все сделали правильно.
9. Не подключайте устройство к нагрузке большей мощности. Запас прочности должен составлять от 20 до 30%.
10. Правильная схема установки обычно указана на корпусе изделия. В первую очередь ориентируйтесь на него, но если нет подсказки от производителя, рекомендуем произвести подключение в соответствии с этой инструкцией. Все популярные модели (от Ресанты, Лидер) должны подключаться по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками.
