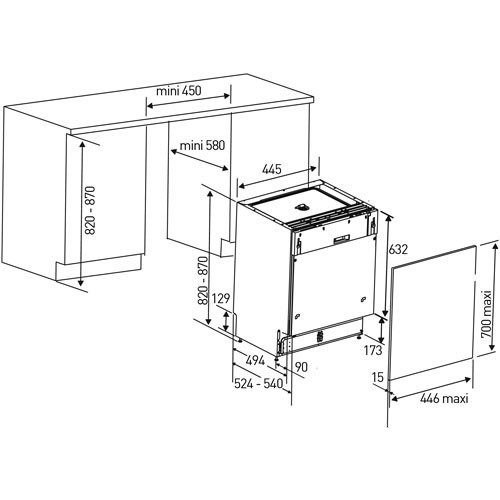

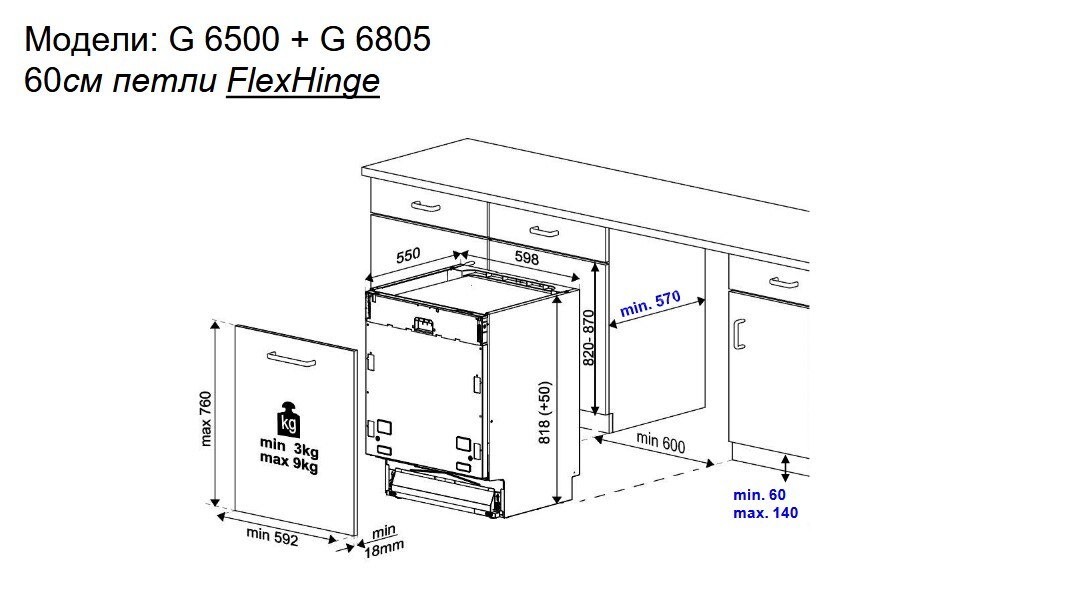

Схема встройки посудомоечной машины: Схема встраивания для посудомоечной машины Electrolux EDA917102L посмотреть или скачать
Как встроить посудомоечную машину в готовую кухню: правила установки и крепления
Оборудование должно соответствовать мебели по размерам. Фирмы-производители выпускают свою продукцию по стандартам, необходимым для того, чтобы техника идеально вписывалась в гарнитур или стенку. Конечно, стандарты бывают разными, но вариантов не так уж и много. Подобрать типовой вариант не составит труда. Для этого достаточно снять мерку с помощью рулетки. Замерить нужно ширину, глубину и высоту ниши либо пространства между соседними боковинами, если столешницей будет служить верх бытового прибора. С подсоединением к трубопроводу и канализации тоже не должно возникнуть проблем. Сделать это не сложнее, чем установить кран для раковины. Тем не менее, возникают ситуации, когда не совсем понятно, как встроить посудомоечную машину в готовую кухню. Ситуации бывают стандартными и нестандартными. Рассмотрим, какие могут быть варианты.
Как установить встраиваемую посудомоечную машину
Как выбрать место для установки
Как подобрать размеры
Варианты расположения
Подключение
- Подготовка
- Электропроводка
- Подключение к водопроводу
- Подсоединение слива к канализации
В первую очередь необходимо определить, где будет стоять агрегат.
Чем ближе он будет находиться от труб с горячей и холодной водой, тем меньше придется тянуть коммуникации. Не менее важна близость к канализационной трубе. Чем ближе слив, тем больше угол наклона сливной трубы. Если он будет находиться на расстоянии нескольких метров, длины гибкой проводки может просто не хватить, а отработанная вода, содержащая пищевые отходы, будет застаиваться внутри в местах провисания.
Instagram @haecker.vrn
В подобных ситуациях обычно применяются твердые пластиковые или металлические трубы, что приводит к удорожанию установки, но это единственный способ, позволяющий избежать провисания. Если дистанция большая, а ввод в канализацию расположен высоко, технику придется поднять на пьедестал чтобы увеличить угол наклона сливной трубы. Всех этих неприятностей можно избежать, поставив ее возле раковины.
Любое оборудование плохо переносит высокую температуру, поэтому лучше расположить его подальше от радиатора, плиты и духового шкафа.
Соседство с другими бытовыми приборами не желательно, но и не опасно. Электромагнитное поле и статическое электричество не нанесут серьезного вреда двигателю и насосу, но срок их работы немного сократится.
Посудомоечная машина Electrolux
При выборе места важно учесть расположение розеток и длину провода. Как правило, она равна 1,5 м. Подключать технику с помощью удлинителя запрещено, а устанавливать новую розетку долго и сложно. Для этого придется отодвигать стенку и тянуть провод.
Штепсель нельзя закрывать наглухо. Он всегда должен находиться на виду чтобы при возгорании можно было сразу его выдернуть. Несоблюдение этого условия грозит пожаром.
Instagram @absolute72.ru
Подобрать габариты можно еще до приобретения на сайте магазина или фирмы-производителя. Они должны быть кратными высоте и ширине столешницы, а также всем параметрам ниши или шкафчика, если технику нужно спрятать за дверцей.
Вместо обычной дверцы часто используется декоративная заслонка, оформленная так же, как и весь фасад.
Существует несколько типовых решений. Стандартная глубина составляет 0,55 м. При этом остается достаточно пространств чуть меньше 50 см для подводки и воздушного охлаждения. Для кухонных гарнитуров, рассчитанных на типовые квартиры, выпускаются узкие модели шириной 0,45 м. Она может варьироваться до 0,65 м. Чаще всего она составляет 0,6 м. Высота находится в пределах от 0,815 до 0,875 м. Она кратна высоте обычных столешниц.
Существуют посудомоечные машины с минимальными габаритами для встраивания. Они устанавливаются не только под столешницей. Их располагают даже в верхних модулях. Верхние шкафчики более узкие, а их глубина меньше в среднем на 15 см. В этом случае проблем со сливом не должно возникать даже на значительном расстоянии от сифона. Нужно будет только спрятать сливную трубу, подключить прибор к водопроводу и решить вопрос с электрикой. Такие приборы обладают небольшой производительностью, но зато они компактны и потребляют меньше воды и электроэнергии.
Производители кухонной мебели делают небольшой запас, добавляя по 2 мм с каждой стороны внутри модулей. Встроенная техника наоборот чуть меньше заявленных размеров. Это необходимо, чтобы она входила в приготовленную для нее нишу даже с учетом небольших неровностей.
Размеры посудомойки для встраивания — это один из важнейших критериев выбора. Если она не подходит по габаритам, лучше воздержаться от покупки и продолжить поиск.
Посудомоечная машина Weissgauff
Модуль готовой уже собранной стенки
Если планируется установка стандартного оборудования, его ширина не должна быть меньше 0,45 м. При монтаже потребуется снять все полки и убрать заднюю стенку, чтобы подвести коммуникации. Иногда требуется снять нижнюю панель. Прибор должен занимать горизонтальное положение. Его положение следует проверить по уровню и выровнять с помощью регулируемых ножек. Чтобы собрать декоративную откидную панель, используются дверцы, снятые с модуля.
Instagram @kuhni_dizant
Отдельный шкаф или тумба
Обычно его располагают перпендикулярно кухонной стенке возле раковины. Он испытывает сильную вибрацию. Чтобы модуль не перемещался по полу, его нужно зафиксировать с помощью держателей. Их крепят к стене на шурупы с дюбелями. У такого способа размещения есть преимущество. Чтобы подобраться к трубам и электрокоммуникациям, не нужно снимать столешницу или вытаскивать машину. Достаточно просто отодвинуть модуль, открутив крепежи.
instagram @kuhnya54nsk
Специально оборудованные ниши в кухонных стенках
Они уже снабжены креплениями и отверстиями для проводов и подводки. Чтобы все части фасада выглядели одинаково, ниша закрывается декоративной заслонкой.
Посудомоечная машина Bosch Serie
Когда размеры подобраны, и место установки определено, можно переходить к монтажу. Как подключить встраиваемую посудомоечную машину? Работу можно выполнить своими руками, но лучше обратиться к специалистам из фирмы, занимающейся гарантийным обслуживанием. Иначе при поломке компания получит право отказать в бесплатном ремонте. Если делать все самостоятельно, необходимо полностью следовать инструкции, которая прилагается к гарантийному талону.
Instagram @art_platino
Подготовка
Сначала следует проверить, нет ли дефектов, и все ли детали на месте.
Комплект инструментов:
- шланги;
- прокладки;
- защитный фартук, изготавливаемый, как правил, из резины;
- шаблоны для декоративных накладок;
- ключи для креплений.
Комплектация указана в инструкции. Список может быть гораздо шире.
Для монтажных работ потребуется:
- набор отверток;
- гаечные ключи;
- пассатижи;
- уровень чтобы поставить машину горизонтально;
- рулетка;
- тройной или двойной сифон для подключения к сливу под раковиной;
- пакля для уплотнения стыков труб;
- при необходимости розетка для влажных помещений с устройством защитного отключения и трехжильный кабель.
Посудомоечная машина Weissgauff BDW 4004 4.0
Электрика
В кухне могут использоваться только заземленные розетки с устройством защитного отключения. Располагать их следует не ниже 25 см от пола, чтобы застраховаться от короткого замыкания при затоплении.Pixabay
Шнур имеет стандартную длину 1,5 м.
Если необходима отдельная линия, для нее подойдет медный провод ВВГнг с сечением 2-2,5 мм. применять удлинители запрещено. Кабель следует прокладывать в штрабе либо закреплять его на стене хомутами. Висеть он не должен. Место подключения должно быть доступным для обзора и оперативных действий. Ничто не должно препятствовать доступу.
Работы можно проводить только при отключенном электричестве — иначе можно получить удар током.
Подключение к водопроводу
Встроенную машину можно подсоединить к крану с помощью шланга, но тогда во время ее работы невозможно будет пользоваться мойкой. Лучше использовать тройник с угловым краном. Его монтируют на стояк ХВС. Для этого воду придется перекрыть. К тройнику подключается приливной шланг, который обычно входит в комплект. Чтобы оборудование не вышло из строя, необходимо установить фильтр на воду.
Стыки металлических уплотняются паклей, льняной нитью или фум-лентой. Герметик для этого не понадобится.
Прибор не следует подключать к стояку ГВС — это приведет к его поломке.
Посудомоечная машина Gorenje
Подсоединение слива к канализации
Удобнее использовать двойной или тройной сифон под раковиной. Для спуска применяется отводной шланг, входящий в комплект, либо пластиковая трубка. Гофрированная не подходит, поскольку частицы грязи будут скапливаться в ее складках. Шланг не должен иметь заломов. Его устанавливают с перегибом, чтобы сток не попадал обратно в рабочую камеру. Для его крепления применяется металлический хомут с затяжкой. Максимальная длина — 2,5 м. Если сделать ее больше, насос не будет справляться.
Instagram @lipidea
Если монтировать слив без сифона, для врезки в канализацию можно использовать косой тройник ¾ дюйма. Чтобы сток не шел обратно, устанавливают антисифонный клапан.
Перед тем как установить встраиваемую посудомоечную машину на ее место, следует провести пробный пуск, проверив все параметры работы.
Полный алгоритм установки смотрите на видео:
Самостоятельная установка фасада на посудомоечную машину: инструкции + советы
Отличие установки встраиваемой посудомойки от отдельностоящей модели состоит в том, что требуется дополнительное оформление передней стенки – дверцы машины.
Предполагается, что декоративную панель выбирают под окружающий интерьер, а затем осуществляется установка фасада на посудомоечную машину.
Если опытные мастера справляются с этой операцией быстро, то новичкам задача кажется довольно сложной. Чтобы разобраться с особенностями монтажа фасада, следует внимательно изучить инструкцию и познакомиться с некоторыми нюансами монтажа. А обо всем этом мы подробно расскажем нашей статье.
Содержание статьи:
- Особенности конструкции встраиваемых ПММ
- На каком этапе следует крепить фасад?
- Подготовка инструментов и материалов
- Инструкция по монтажу фасада своими руками
- Этап #1 — определяем размеры декоративной панели
- Этап #2 — выбираем правильный способ фиксации
- Этап #3 — последовательно выполняем установку
- Профессиональные советы по монтажу
- Выводы и полезное видео по теме
Особенности конструкции встраиваемых ПММ
Ассортимент моделей, интегрируемых в кухонные гарнитуры, намного шире, чем отдельностоящих аналогов.
Объясняется это принципами эргономичности и экономии места, заложенными в концепцию построения интерьера кухни. Чтобы ознакомиться с лучшими брендами, специализирующимися на изготовлении встроенных моделей ПММ, переходите, пожалуйста, по .
Для монтажа встроенной посудомойки потребуется отдельный шкаф, а точнее, ниша в гарнитуре. От обычной кухонной тумбы она отличается тем, что не имеет задней стенки и дна.
Технику встраивают внутрь мебельных модулей и декорируют фасадными панелями так, что в закрытом состоянии она полностью скрыта. Такой способ установки позволяет выдерживать интерьер кухни в едином стиле
Машина устанавливается прямо на пол, на 3 или 4 опорные ножки. Отсутствие задней стенки позволяет свободно расположить шланги – подводящий воду и сливной.
У шкафа обязательно должны быть надежные стенки, к которым крепится корпус посудомоечной машины, и «крыша» — столешница. Фасадную панель фиксируют не к стенкам, как у обычных шкафов, а прямо к дверце машины.
Экспериментировать с креплениями не нужно: производители предусмотрели особенности монтажа и подготовили специальные отверстия под саморезы. Подробный инструктаж по монтажу встраиваемой модели посудомойки мы .
Что представляет собой фасад для ПММ? Это декоративная панель, чаще всего из того же материала, что и лицевая поверхность всего кухонного гарнитура. Ее изготавливают из МДФ, пластика, ламинированной ДСП, деревянного массива или комбинируемых материалов.
С наружной стороны креплений не видно, так как монтаж производится изнутри, со стороны дверцы машинки. Саморезы завинчиваются в отверстия и частично, не насквозь, входят в полотно панели
Где берут декоративную панель?
Существует несколько способов ее изготовления:
- заказывают вместе с кухонным гарнитуром, если заранее известны размеры машины;
- делают самостоятельно из дверок разобранного кухонного шкафа;
- если нет подходящего «лишнего» фасада, подбирают в похожем стиле и цветовом оформлении.
Первый способ считается наиболее практичным: при заказе учитывают все размеры машины, поэтому фасад «встает» идеально. Но далеко не всегда этот способ применим. Рекомендуем ознакомиться с в готовую кухню.
На каком этапе следует крепить фасад?
Установку посудомойки проводят в несколько этапов. Основным считается : водопроводу, канализационной системе, выделенной электролинии.
Декорирование лицевой стороны обычно производят в самом конце, когда остальные работы уже завершены.
Корпус выдвигают из ниши, чтобы обеспечить доступ к дверце машины со всех сторон. Но в процессе примерки машину лучше задвинуть на место, чтобы панели посудомойки и соседних модулей находились на одном уровне
Можно ли включать посудомоечную машину без установленной декоративной накладки? Совершать запуск до окончания монтажных работ не рекомендуется по нескольким причинам.
Только полностью закрытая со всех сторон посудомойка может полноценно выполнять свои функции, к тому же панель играет роль дополнительного звуко- и теплоизолятора.
Иногда сначала маскируют машину, а затем производят подключение. Этот вариант уместен в том случае, если произошла задержка подключения по объективным причинам, например, параллельно меняют стояк в туалете или прокладывают новую электролинию.
Чтобы не терять времени зря, не спеша осуществляют декорирование.
Подготовка инструментов и материалов
Чтобы закрепить фасадную накладку, особых инструментов не требуется.
Пригодятся те же самые предметы, которые используются для установки посудомойки в целом:
- дрель;
- шуруповерт;
- шило;
- отвертка;
- рулетка или линейка;
- карандаш или маркер.
Если нет электроинструмента, то достаточно одной отвертки – вкрутить саморезы можно и вручную, если предварительно высверлены отверстия под них.
Сверло дрели подбирают по диаметру саморезов: отверстия должны быть чуть теснее, чтобы крепеж прочно держался в гнездах
Упрощает работу наличие в комплекте поставки трафарета для фасадной накладки.
Он представляет собой большой лист тонкой бумаги с отмеченными местами креплений.
Трафарет накладывают на обратную сторону декоративной панели и отмечают места вкручивания саморезов.
Кроме инструментов понадобится двойной скотч. Несколько «липучек» – кусочков скотча – пригодятся, когда потребуется произвести примерку фасада. Сразу «садить» на саморезы не рекомендуют, так как ошибка в 2-3 миллиметра – и вся работа насмарку.
Не нужно забывать и про ручку, без которой открывание дверцы окажется проблематичным. Ее фиксируют также на саморезы, которые вкручивают с обратной стороны панели
Чтобы поверхности дверцы и фасада примыкали максимально плотно, головки саморезов следует утопить в полотно.
Крепить заготовку проще, чем самодельную накладку. Если панель изготавливают своими руками, то может потребоваться столярный инструмент, наждачная бумага для шлифовки, антисептическая пропитка и краска для отделки всей поверхности или только торцов.
Инструкция по монтажу фасада своими руками
Выбрав подходящее время и подготовив инструменты, можно приступать к монтажу.
Однако в процессе установки нередко сталкиваются с неприятными нюансами, способными задержать установку фасада на неопределенный срок.
Рассмотрим особенности монтажа, которые лучше учесть перед началом работ.
Этап #1 — определяем размеры декоративной панели
Чтобы узнать точные размеры фасадной панели, не нужно производить вычисления и рисовать схемы – производитель все сделал за нас. В инструкции указаны все интересующие показатели – длина, ширина, толщина, припуски.

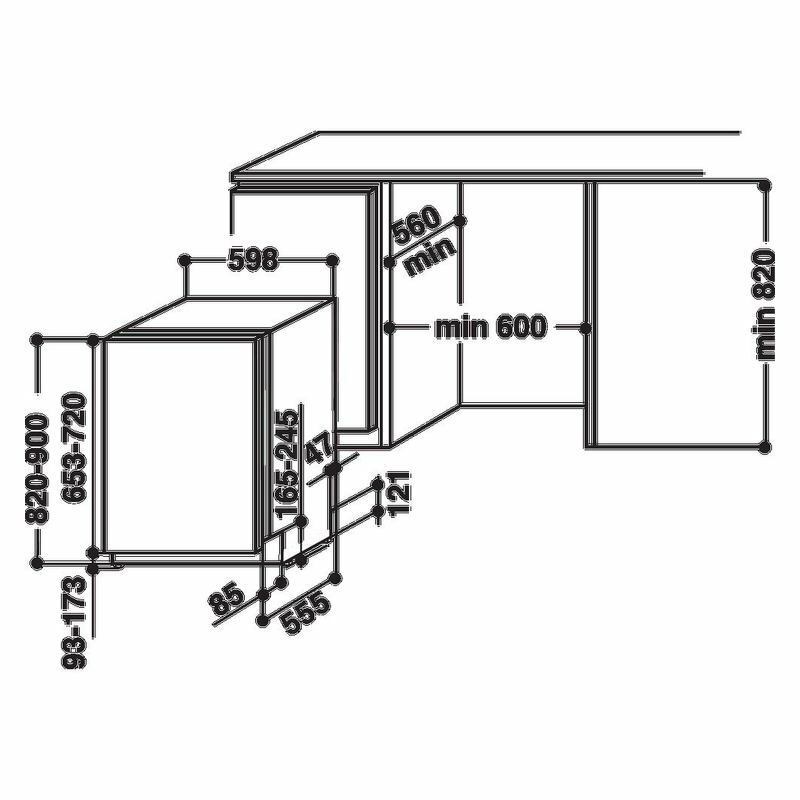

Вариант схемы, по которой можно определить размеры декоративной накладки. Общие чертежи позволяют сопоставить габариты машины и шкафа, чтобы установить агрегат максимально ровно
Ширина панели часто совпадает с шириной посудомойки, так как дверца с боков повторяет параметры корпуса. Например, для стандартных 60-сантиметровых моделей она обычно равняется 598 мм, для 45-сантиметровых – 448 мм (бывают и исключения).
Однако высота может быть разной. Это зависит от того, как расположен фасад соседних кухонных шкафов.
Наиболее практичный вариант кухонного фасада – вдоль пола на протяжении всего гарнитура протянут декоративный цоколь, закрывающий ножки мебели и техники
Допускается использовать панель на несколько мм превышающую рекомендуемую длину, если того требует интерьер. Главное, чтобы лишние миллиметры не мешали открывать дверцу под прямым углом.
Если накладка задевает цоколь, то ее оставляют в неизменном виде, а край цоколя вырезают по контуру фасада.
Этап #2 — выбираем правильный способ фиксации
Игнорировать рекомендации производителя и экспериментировать со способами крепления накладки запрещено. Если закрепить фасад по-своему, он может со временем отвалиться или «съехать» в сторону.
Традиционно для крепления декоративной панели применяют саморезы. Они хороши тем, что при необходимости их можно быстро выкрутить, а накладку снять и заменить
Если вместо саморезов использовать гвозди, то обязательно возникнут проблемы с демонтажем. Дорогая техника служит не одно десятилетие и может «пережить» кухонный гарнитур.
Чтобы сменить накладку панелью от новой мебели, придется выдирать гвозди с риском деформировать поверхность дверки.
Ошибочно фиксировать фасад на клей. Могут произойти две крайности: или клей быстро потеряет свои свойства от температурных перепадов, или «намертво» зафиксирует накладку на машине. Оба варианта непрактичны.
Оставлять в качестве креплений кусочки скотча также легкомысленно – панель отпадет под тяжестью собственного веса при первых же колебаниях агрегата.
Этап #3 — последовательно выполняем установку
Перед началом навешивания фасада требуется проверить, насколько ровно установлена посудомойка относительно соседних шкафов и столешницы. Наклонное положение может привести к тому, что панель будет закреплена криво.
Второй момент касается размеров – еще раз следует проверить, точно ли подогнаны длина и ширина накладки. Если все хорошо, можно приступать.
Порядок работ:
Галерея изображений
Фото из
Сначала следует положить фасадную накладку на пол так, чтобы ничего не мешало и было удобно высверливать отверстия под саморезы
Из комплекта поставки достаем монтажный шаблон с отметками и накладываем его на обратную сторону фасадной панели; чтобы не скользил, используем двусторонний скотч
Шаблон одновременно является и инструкцией, подробно разъясняющей последовательность действий и указывающей, каких ошибок нужно избегать
Берем острое шило и в точках, обозначающих места крепления, проделываем отверстия, протыкая насквозь бумагу.
Затем убираем шаблон и углубляем их дрелью
Монтажные скобы идут в комплекте вместе с саморезами. Из резинового фартука вырезаем две прокладки и прикручиваем скобы к нижней части накладки
Винты, изначально закрученные в дверцу, не подходят для фиксации фасада, поэтому их нужно выкрутить. Для этого используем отвертку или шуруповерт
Берем декоративную накладку и производим ее крепление к дверце посредством двустороннего скотча. Проверяем, насколько ровно совпадают края
Вместо коротких установочных винтов берем более длинные саморезы и закручиваем их в свободные отверстия, совпадающие с отверстиями на накладке
Декоративная панель на полу лицевой стороной вниз
Бумажный шаблон для точного определения мест крепления
Края шаблона и накладки совпадают
Шило для обозначения мест крепления
Скобы для подвешивания на дверцу
Удаление установочных винтов
Декоративная панель установлена на место
Длинные саморезы для фиксации панели
Если при закрывании дверки ПММ не образуется больших зазоров и люфтов, подтягиваем крепления, и на этом работу можно считать законченной.
Резиновый фартук – элемент установочного комплекта. Он выполняет защитную роль, но некоторые владельцы посудомоек игнорируют его монтаж. Советуем обязательно закрепить фартук на обозначенном месте, согласно инструкции
После декорирования фасадной стороны посудомойки не забудьте произвести боковые крепления корпуса.
Для фиксации боковых креплений предстоит сначала достать верхнюю корзину для загрузки посуды, а затем найти монтажные отверстия и вкрутить со стороны моечной камеры в боковые стенки саморезы, подходящие по длине.
Профессиональные советы по монтажу
Чтобы избежать наиболее часто встречающихся ошибок, предлагаем воспользоваться рекомендациями от опытных мебельщиков:
- обязательно пользуйтесь рулеткой или линейкой, не действуйте на глаз, не ленитесь проверять ровное положение шаблона и панели – от этого зависит внешний вид кухонного фасада в целом;
- правильно подбирайте длину саморезов: они должны уверенно, достаточно глубоко входить в полотно панели, при этом не выходить с лицевой стороны и не деформировать ее;
- при использовании бумажного шаблона обязательно закрепите его со всех сторон;
- можно воспользоваться обычной отверткой, однако применение шуруповерта ускоряет процесс;
- ручку крепите, ориентируясь на расположение ручек на соседних шкафах, старайтесь соблюдать не только положение (параллельно/перпендикулярно полу), но и высоту;
- чтобы дверца ПММ не закрывалась во время монтажных работ, положите на нее пару больших книг или другой тяжелый предмет, например, утюг.
Если в качестве фасада для посудомойки используется бывшая дверка шкафа, при примерке обратите внимание на расположение старых отверстий.
Важно проследить, чтобы старые крепежные отверстия не соприкасались с новыми, иначе саморезы могут выскочить, а панель частично отойти.
После завершения всех монтажных работ можно начинать эксплуатацию техники. Но прежде желательно внимательно изучить посудомойки.
Выводы и полезное видео по теме
Видеоинструкции помогают не только представить, но и увидеть процесс монтажа во всех подробностях. Предлагаем несколько примеров самостоятельной установки фасада для посудомойки.
Последовательность действий на видео с полезными комментариями:
Монтаж панели от гарнитура ИКЕА:
Тестирование установленного фасада:
Монтаж декоративной панели для маскировки посудомоечной машины – простая процедура, не требующая специальных умений. Однако действовать нужно очень аккуратно и умело, иначе можно испортить накладку.
Если вы не уверены в своих силах, пригласите для установки опытного мебельщика – он справится с монтажными работами за 15 минут.
Вы самостоятельно справились с установкой фасада и хотите поделиться своим успехом с другими пользователями? Расскажите о своем опыте в комментариях к этой статье и о трудностях, с которыми вы столкнулись. Также добавляйте фото готовой работы.
Электрическая схема посудомоечной машины, схема и цикл не продвигаются
6-1 ЦИФРОВЫЕ или ТВЕРДОТЕЛЬНЫЕ УСТРОЙСТВА УПРАВЛЕНИЯ
В настоящее время посудомоечные машины делаются максимально эффективными, в немалой степени благодаря правительственным требованиям энергоэффективности. Нагрев воды может потреблять много энергии, поэтому проектировщики минимизируют потребление воды и работу нагревателя.
Хитрость заключается в достижении баланса; то есть держать в ванне достаточно горячей чистой воды для мытья посуды, сводя к минимуму потребление энергии и воды.
6-2 ЭЛЕКТРИЧЕСКАЯ СХЕМА
Иногда вам нужно прочитать электрическую схему, чтобы убедиться, что вы ничего не забыли проверить. Иногда вам просто нужно выяснить, какого цвета провод искать, чтобы проверить компонент. Это ОСОБЕННО важно при диагностике неисправного таймера.
Обычно электрическая схема либо наклеена на внутреннюю сторону дверной панели, либо находится в пластиковом пакете внутри самой двери. В любом случае, вы должны снять дверную панель, чтобы добраться до нее, как описано в разделе 5-2.
Если вы уже умеете читать электрические схемы, вы можете пропустить этот раздел.
Каждый компонент должен быть четко обозначен на схеме. Посмотрите на рисунок 6-А. Символы, используемые для представления каждого компонента, довольно универсальны.
Цвета проводов сокращены и показаны рядом с каждым проводом.
Например, Y означает желтый провод, V означает фиолетовый, R означает красный, LBU означает голубой. Черный обычно обозначается аббревиатурой BK, синий обычно BU. GR или GN — зеленые, GY — серые. Цвет провода с тире или косой чертой означает — с — полосой. Например, BU-W означает синий с белой полосой, T/R означает коричневый с красной полосой.
Рисунок 6-A: Типовая схема подключения
Несколько замечаний по чтению схемы подключения:
Обратите внимание, что в некоторых частях схемы линии толще, чем в других частях. Проводка и переключатели, показанные жирными линиями, находятся внутри таймера.
Маленькие белые кружки на диаграмме — это клеммы. Это места, где вы можете отсоединить провод от компонента для целей тестирования. Маленькие черные кружки обозначают места, где один провод соединяется с другим. Если два провода пересекаются на схеме без черной точки в месте их пересечения, они не соединены.
Если вы видите пунктирные или заштрихованные линии вокруг группы проводов, это переключатель в сборе; например, узел кнопочного селекторного переключателя или реле.
Это может быть и таймер, но что бы это ни было, оно должно быть четко обозначено на схеме. Любая проводка, заключенная в заштрихованную или пунктирную рамку, является внутренней частью узла переключателя и должна быть проверена, как описано в разделе 6-3 (a) или (b).
Переключатели могут быть пронумерованы или обозначены буквами. Обычно клеммы на внешней стороне таймера проштампованы или напечатаны цветом провода, который должен к нему подключаться.
Чтобы проверить выключатель с определенной маркировкой, пометьте и отсоедините все провода. Подключите омметр к двум клеммам переключателя, который вы хотите проверить. Например, на рис. 6-B, если вы хотите проверить дверной выключатель, отключите питание машины, отсоедините от нее черный и коричневый провода и подсоедините по одному испытательному проводу к каждой клемме. Затем щелкайте переключателем вперед и назад. Он должен закрываться и открываться. Если это так, вы знаете, что контакт внутри переключателя в порядке.
Рисунок 6-B: Трассировка цепи
Помните, что для того, чтобы что-то было под напряжением, оно должно образовать полную электрическую цепь.
Вы должны быть в состоянии проследить путь, по которому пойдет электричество, ОТ розетки обратно ДО розетки. Сюда входит не только тот компонент, который вы подозреваете, но и все ведущие к нему переключатели, а иногда и другие компоненты.
На Рисунке 6-B, где показана типичная электрическая посудомоечная машина, L1, L2 — главные провода питания; они идут прямо к розетке. Между L1 и L2 вы увидите 110 вольт.
Допустим, вам нужно проверить, почему не работает дозатор моющих средств.
Следуя схеме, затененной серым цветом на рис. 6-B, обратите внимание, что электричество «течет» от L1 к L2.
От L1 электричество поступает к дверному выключателю. Затем питание проходит по желтовато-коричневому проводу к таймеру. Затем он проходит через переключатель № 15, затем № 11. Эти переключатели расположены внутри таймера (вы это знаете, потому что они нарисованы толстыми линиями). Они должны быть замкнуты.
Затем электричество проходит по оранжево-черному проводу (O-BK) к биметаллическому дозатору моющих средств.
Биметалл является своего рода резистором (об этом говорят зигзагообразные линии). Таким образом, если нагреватель сгорел, дозатор моющего средства не будет работать. Хммм…….. интересно, да?
Затем электричество возвращается к розетке L2 по белому проводу.
ПРОВЕРКА ЦЕПИ
Чтобы проверить цепь на наличие разрыва, просто изолируйте каждую часть системы (отсоедините провода от клемм) и проверьте целостность цепи. Например, чтобы проверить биметаллический элемент в нашем примере, отсоедините провода от каждого конца и проверьте целостность цепи на клеммах, как описано в разделе 6-3(f).
Переключатели 15 и 11 показаны жирными линиями, поэтому они находятся внутри таймера. На данный момент давайте проигнорируем их. (Таймер — это последнее, что вы должны проверять; см. раздел 6-3(b).
Поскольку наиболее вероятной причиной этого симптома является сгоревший биметаллический элемент, сначала проверьте целостность биметаллического элемента.
Если у вас хорошая непрерывность, что-то еще в цепи должно быть неисправно. Обогреватель, например. Протестируйте так же.
Если НИ ОДИН из других компонентов не кажется неисправным, проверьте таймер, как описано в разделе 6-3(b).
Чтобы проверить наличие обрыва провода, необходимо отсоединить каждый конец провода от компонента и проверить целостность провода. Возможно, вам придется использовать перемычки, чтобы удлинить или даже обойти провод; например, если один конец провода находится в консоли управления, а другой — под машиной. Если непрерывности нет, значит в проводе обрыв! Затем вам предстоит выяснить, где именно находится этот разрыв — волшебного пути не существует. Если у вас оборван провод, проверьте его длину на предмет защемления или перетирания. Если есть место, где провода шевелятся, сначала проверьте там. Даже если изоляция в порядке, провод может быть поврежден внутри.
Иногда можно исключить возможности, просто изучив электрическую схему в течение нескольких минут.
Например, предположим, что ваш таймер не продвигается вперед ни в одном цикле. Следуя серой линии на рисунке 6-C, таймер питается по трем различным схемам. Иногда он получает питание через переключатель таймера 22, иногда он получает питание от переключателя «D» внутри кнопочного селекторного переключателя, а также может получать питание от термостата. Маловероятно, что все три переключателя неисправны, так что, скорее всего, сам двигатель таймера вышел из строя.
Рисунок 6-C: Цепь двигателя таймера
6-3 ПРОВЕРКА КОМПОНЕНТОВ
Большинство компонентов проверяется просто путем отключения питания и размещения на них измерителя сопротивления. Однако некоторые из них необходимо проверить с помощью вольтметра, когда они находятся под напряжением. Иногда, если компонент достаточно недорогой, проще просто заменить его и посмотреть, решит ли это проблему.
6-3(a) ПЕРЕКЛЮЧАТЕЛИ И СОЛЕНОИДЫ
Проверка переключателей и соленоидов довольно проста. Отсоедините все провода от компонента и проверьте его сопротивление, как описано в разделе 2-5(b).
Переключатели должны иметь хорошую непрерывность в замкнутом состоянии и отсутствие непрерывности в разомкнутом состоянии.
Соленоиды должны оказывать НЕКОТОРОЕ сопротивление, но непрерывность должна быть хорошей. Если соленоид не показывает непрерывности, где-то в катушке есть обрыв провода. Если он вообще не показывает сопротивления, он закорочен.
ТЕРМОСТАТЫ
Термостат — это просто переключатель, который размыкается и закрывается в соответствии с изменениями температуры, которые он ощущает. Их может быть трудно проверить. Однако большинство из них обычно недороги. Так что, если вы думаете, что у вас плохой, просто замените его.
БЛОКИ ПЕРЕКЛЮЧАТЕЛЕЙ
Блок переключателей, расположенный на панели управления, представляет собой группу переключателей, отлитых в одном корпусе. В вашей посудомоечной машине будет использоваться блок переключателей, позволяющий вам выбирать, например, между «обычной мойкой» и «кастрюлями и сковородками» или опциями «нагрев воды» или «сушка на воздухе».
Когда вы выбираете параметр, например, «обычная стирка», вы отменяете выбор других параметров, например, «кастрюль и сковородок». Это основная функция блока переключателей.
Проверка блоков переключателей очень похожа на проверку таймеров. Вы должны посмотреть на схему подключения, чтобы увидеть, какая из клемм будет подключена, когда внутренние переключатели замкнуты.
Однако имейте в виду, что вы также должны знать, какой из внутренних переключателей замыкается при нажатии внешней кнопки. При нажатии одной кнопки на блоке переключателей несколько переключателей внутри могут замкнуться одновременно. Чтобы проверить блок переключателей, в дополнение к электрической схеме у вас должна быть таблица, которая дает вам эту информацию. Обычно это прилагается к электрической схеме или к диаграмме последовательности таймера.
Рисунок 6-D: Типовой блок селекторных переключателей
Используя схему и график на рисунке 6-D, предположим, что мы хотим проверить переключатель «А».
Мы видим, что при нажатой кнопке №1 замыкаются только переключатели «А» и «D» внутри блока переключателей. При нажатой кнопке № 5 выключатели «В» и «D» замкнуты, а «А» разомкнуты. К выключателю «А» подключаются два провода: BR-O (коричневый провод с оранжевой полосой) и BR (коричневый). Отсоедините эти два провода и подключите измеритель сопротивления к этим двум клеммам. Затем нажмите поочередно кнопки 1 и 5, чтобы увидеть, открывается и закрывается ли переключатель.
Аналогично проверьте другие переключатели. Выясните, когда они замкнуты, когда они разомкнуты, и проверьте сопротивление во время работы переключателя.
Если блок переключателей неисправен, замените его.
6-3(b) ТАЙМЕРЫ
Таймер — это мозг посудомоечной машины. Он контролирует все в цикле. В дополнение к указанию двигателю, когда работать, он также может активировать контур нагрева или контуры управления нагреванием, наполнительный клапан, дозаторы моющих средств, направление вращения двигателя или соленоид сливного клапана и т.
д.
Большинство таймеров представляют собой не что иное, как двигатель, приводящий в движение набор кулачков, открывающих и закрывающих выключатели. Тем не менее, это одна из самых дорогих частей вашей посудомоечной машины, поэтому не спешите диагностировать проблему именно в ней.
Обычно ПЕРВОЕ, на что смотрит неспециалист, это таймер; это должно быть ПОСЛЕДНИМ. И не забывайте, что таймеры — это электрические детали, которые, как правило, не подлежат возврату. Если вы купите один, и окажется, что проблема не в нем, вы просто зря потратили деньги.
Твердотельные таймеры сложно и дорого диагностировать. Если вы подозреваете, что проблема с таймером в твердотельной системе, вы можете попробовать заменить его, но помните, что это дорого и обычно не подлежит возврату (так как это электрическая часть). стоимость ее замены, но по моему опыту вы обычно заканчиваете тем, что просто заменяете всю посудомоечную машину или вызываете техника. Если вы позвоните техническому специалисту, убедитесь, что вы заранее спросили, работает ли он с твердотельными элементами управления.
ДИАГНОСТИКА ТАЙМЕРА
Если двигатель привода таймера не работает только в определенных циклах, возможно, неисправен переключатель или термостат, который его питает. См. пример в разделе 6-1 и на рисунке 6-C.
Если таймер не работает во всех циклах, это довольно очевидно. Замените таймер или двигатель привода таймера или отремонтируйте его, как описано ниже.
Таймеры трудно диагностировать. Самый простой способ — перебрать все остальное в системе, которое работает со сбоями. Если ни один из других компонентов не является плохим, то это может быть таймер.
Помните, что таймер — это просто набор переключателей. Выключатели включаются и выключаются кулачком, который приводится в действие мотором таймера. Провода таймера имеют цветовую или цифровую маркировку.
Допустим, у вас возникла проблема с дозатором моющих средств. Следуя заштрихованной схеме на рис. 6-Е, вы проверяете дверной выключатель, дозатор моющего средства и нагреватель.
Все тесты в норме. Итак, вы думаете, что проследили проблему до вашего таймера.
Рисунок 6-E: Проверка переключателей таймера
Сначала отключите питание машины или отсоедините ее от сети. Глядя на вашу схему подключения, вы видите, что цепь идет через коричневый провод, входящий в таймер, и провод О-БК, выходящий из него. Также имеется клемма W-V, которую можно использовать для проверки переключателей по отдельности. Удалите эти провода от таймера. Прикоснитесь измерительными проводами измерителя сопротивления к клеммам T и W-V.
Убедитесь, что таймер находится в положении «включено», и медленно проверните таймер до конца полного цикла.
Вы должны увидеть, как непрерывность замыкается и разрывается хотя бы один раз в цикле; обычно несколько раз. Если этого не происходит, внутренние контакты плохие; заменить таймер. Повторите процесс с измерительными проводами между клеммами W-V и O-BK.
Вы можете сойти с ума, пытаясь выяснить, когда именно в течение цикла переключатель должен открываться и закрываться.
Оставьте это инженерам-проектировщикам. Просто убедитесь, что переключатель действительно открывается и закрывается в какой-то момент цикла.
Обычно таймеры не могут быть перестроены новичком. Проконсультируйтесь с вашим дилером запчастей; если его можно восстановить, он сделает это за вас. Если это обычный, ваш продавец запчастей может даже иметь на складе восстановленный.
В большинстве случаев, если ваш таймер срабатывает, вам необходимо его заменить. Для замены пометьте провода или запишите цветовые коды, написанные на таймере. Если вам нужно, вы можете нарисовать расположение клемм и цвета проводов. Если возможно, меняйте провода таймера один за другим — так будет проще. Если есть какие-либо особые изменения проводки, они будут объяснены в инструкциях, прилагаемых к новому таймеру.
6-3(c) ПРИВОДНЫЕ ДВИГАТЕЛИ И ПУСКОВОЕ РЕЛЕ
Двигатель, который пытается запуститься, но не может по какой-либо причине, потребляет чертовски много электроэнергии. Если подумать, по сути, двигатель настолько перегружен, насколько это возможно.
На самом деле настолько сильно, что если оставить его под напряжением без вращения вала, он начнет жечь провода. Чтобы предотвратить это, на двигатели устанавливается выключатель перегрузки, который отключает их питание, если они не запускаются в течение определенного периода времени.
Если двигатель пытается запуститься, но не может, вы услышите определенные звуки. Сначала будет щелчок, за которым сразу последует жужжащий звук. Затем, примерно через 5-20 секунд жужжания, еще один щелчок, и жужжание прекратится. Звуки будут повторяться каждую минуту или две. Это двигатель включается и выключается при перегрузке. В некоторых крайних случаях вы можете даже почувствовать запах гари.
Если вы слышите, как это делает двигатель, но он не запускается, отключите питание и разберите или снимите насос, как описано в Главе 5. Проверьте, нет ли чего-либо, что может блокировать насос. Если это так, удалите его, и вы, вероятно, снова в деле.
Убедитесь, что вал насоса легко вращается вручную.
Если он кажется липким или песчаным, подшипники, вероятно, неисправны.
Попробуйте проверить сопротивление обмоток двигателя. В большинстве машин используется белый провод двигателя. По одному проверяйте сопротивление между белилами и двумя или тремя другими проводами, как описано в разделе 2-5(b). Должно быть сопротивление или . Отсутствие сопротивления или отсутствие непрерывности указывает на неисправность двигателя. Также прикоснитесь к измерительным проводам между каждым проводом двигателя и корпусом двигателя или рамой. За исключением зеленого провода, не должно быть непрерывности. если там это непрерывность, замените двигатель. Цепь между зеленым проводом двигателя и корпусом двигателя в порядке; зеленый провод — это заземляющий провод.
Если вы не знаете, как проверить двигатель, обратитесь к продавцу запчастей или в магазин электродвигателей. Пусть они протестируют мотор.
Если он даже не заводится без нагрузки, двигатель неисправен.
Если у вас есть амперметр, заглохший двигатель будет потреблять от 10 до 20 ампер и более. Замени это.
ПРИМЕЧАНИЕ: При замене двигателя всегда используйте новое реле! Они подходящая пара!
ПУСКОВОЕ РЕЛЕ
Двигатели потребляют много электроэнергии по сравнению с другими электрическими компонентами. Выключатели, которые их контролируют, должны быть больше, чем другие типы выключателей, с большей пропускной способностью для передачи большего количества электроэнергии.
Переключатели, участвующие в работе электродвигателя, слишком велики, чтобы их можно было удобно разместить внутри пульта управления или таймера. Кроме того, есть соображения безопасности, связанные с тем, что вы касаетесь переключателя, который несет столько электричества напрямую, пальцем.
Они решают эту проблему, используя дополнительный переключатель. Большой переключатель, который запускает двигатель, который замыкается маленьким переключателем внутри таймера или переключателем, который вы нажимаете пальцем.
Реле.
При первом запуске двигатель потребляет даже больше энергии, чем во время работы. Таким образом, вам нужно закрыть действительно большой переключатель, чтобы запустить двигатель, а затем снова открыть его, как только двигатель наберет скорость.
Пусковое реле — это просто электромагнит, замыкающий больший переключатель. Когда двигатель запускается, электромагнит останавливается, и цепь «пуска» останавливается. Но цепь «работа» остается включенной, и двигатель работает.
Посудомоечные машины имеют релейный пусковой выключатель, установленный либо под баком, либо на консоли управления.
Обычно вы можете определить, какие клеммы нужно проверить, взглянув на электрическую схему. Если вы не знаете, как это сделать, обратитесь к продавцу запчастей. Обычно они могут помочь вам протестировать коммутатор. Если нет, просто замените его. Они не слишком дорогие.
Если двигатель заглох (гудит и/или срабатывает выключатель перегрузки) и пусковой выключатель проходит проверку нормально, двигатель неисправен.
Замени это.
6-3(d) ЭЛЕКТРОНАГРЕВАТЕЛИ
Элементы электронагревателей испытывают путем измерения непрерывности цепи, как описано в разделе 2-5(b). Хороший нагреватель покажет непрерывность, но довольно небольшое сопротивление. Плохой нагреватель обычно вообще не показывает непрерывности.
6-3(e) СОЕДИНИТЕЛЬНАЯ КОРОБКА
Распределительная коробка находится либо в левом переднем, либо в правом переднем углу машины под защитной пластиной. (См. рис. 5-C в Главе 5. Главные силовые кабели подсоединяются к посудомоечной машине внутри этой коробки, обычно с помощью проволочных гаек. Это соединение подвержено вибрации и иногда воздействию влаги, и его следует рассматривать как подозрительное, если машина не работает. любая мощность
6-3(f) ДОЗАТОРЫ ДЛЯ МОЮЩИХ СРЕДСТВ
За одним исключением, дверные дозаторы приводятся в действие соленоидом, восковым двигателем или биметаллической пластиной. Этот триггер касается подпружиненного дозатора и механически открывает его.
Чтобы проверить их, снимите провода и проверьте сопротивление на клеммах, как описано в разделе 2-5(b).
Исключением являются машины GE или Hotpoint, в которых дозатор механически отключается кулачком таймера.
Воскотопка не является ни мотором, ни ваком. По сути, это биметалл с корпусом и плунжером, и проверяется он так же, как и биметалл — путем измерения сопротивления поперек него.
Большинство соленоидов рассчитаны на 110 вольт. БИМЕТАЛЛ НЕТ!!! ЗАПРЕЩАЕТСЯ подавать 110 вольт на биметаллические триггеры для их проверки — вы их сожжете. Проверяйте их ТОЛЬКО с помощью измерителя сопротивления. На самом деле это всего лишь форма резистора, поэтому вы должны увидеть сопротивление или . Если они обжарены, вы обычно не увидите непрерывности. Замените деталь.
Напряжение отключается путем включения биметалла последовательно с другим компонентом, обычно с нагревателем. «Последовательно» означает, что электричество должно проходить как через нагреватель, так и через биметалл, чтобы замкнуть цепь.
Когда два компонента соединены последовательно, они «разделяют» полное напряжение. Чем выше сопротивление по отношению к другому компоненту, тем больше напряжения он «украдет» у другого компонента. Поскольку сопротивление нагревателя очень велико по сравнению с сопротивлением биметалла, на нагреватель уходит большая часть напряжения, а на биметалл остается всего несколько вольт.
Обратите внимание, что в некоторых посудомоечных машинах Kitchenaid и Thermador используется похожая, но другая система. Во многих из этих машин для открытия дозатора моющих средств использовался соленоид, но в некоторых использовался биметалл. В тех, которые использовали биметалл, биметалл подключается последовательно с приводным двигателем, а открытие дозатора моющего средства зависит от того, какой ток потребляет двигатель. То, какой ток потребляет двигатель, зависит от нагрузки на двигатель. Если нагрузка на двигатель слишком мала, он не будет потреблять достаточного тока, и биметалл не приведет к открытию дозатора, даже если биметалл находится в хорошем состоянии.
Что может вызвать низкую нагрузку на двигатель? Низкий уровень воды. Таким образом, в машинах Kitchenaid и Thermador с биметаллическими триггерами низкий уровень воды приведет к тому, что дозатор моющих средств не откроется!
Если дозатор дверцы в этих посудомоечных машинах не открывается, проверьте правильность работы клапана подачи воды. В частности, убедитесь, что сетка входного фильтра чистая, и, если клапан был недавно заменен, убедитесь, что вы приобрели правильный клапан с правильной шайбой управления потоком. (См. раздел 6-3(з).
Рисунок 6-F: Типовой двигатель вентилятора сушилки
6-3(g) МОТОР ВОЗДУХА (рис. 6-F)
Если в вашей машине для сушки посуды используется вентилятор, он расположен под баком, обычно на правая сторона машины. Для проверки отключите машину от сети и отсоедините два провода двигателя. Проверьте непрерывность, как описано в разделе 2-5(b). Отсутствие непрерывности указывает на обрыв обмотки.
Должно быть сопротивление или .
Также коснитесь измерительных проводов между каждым проводом двигателя и корпусом двигателя или рамой. Не должно быть преемственности. Если есть, замените двигатель посудомоечной машины.
6-3(h) ВОДЯНОЙ КЛАПАН
Клапан заполнения водой (а также сливной клапан на старых посудомоечных машинах Kitchenaid) управляется соленоидом. Проверьте их на непрерывность, как описано в разделе 2-5(b), и замените, если они неисправны.
При замене наливного клапана используйте OEM. часть или, по крайней мере, убедитесь, что шайба управления потоком такая же, как и в оригинальной машине. Запасные части могут иметь другую шайбу с регулировкой потока, что может привести к высокому или низкому уровню воды в вашей посудомоечной машине.
Как подключить новую посудомоечную машину
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Соединения проводки для новой посудомоечной машины: как мне подключить электрические провода для моей новой посудомоечной машины? |
| |||||
Электропроводка посудомоечной машины
Электропроводка Вопрос: Как подключить электропроводку к моей новой посудомоечной машине?
- Я устанавливаю дома новую посудомоечную машину на замену. Инструкции по подключению к электросети предусматривают подключение черного провода к черному проводу, белого провода к белому проводу и зеленого заземляющего провода к зеленому заземляющему проводу.
НО у старой посудомоечной машины был черный провод, белый провод и медный провод заземления. - Медный заземляющий провод был подключен к заземляющему винту в распределительной коробке посудомоечной машины (т.е. НЕТ зеленого заземляющего провода). Итак, с новой посудомоечной машиной я должен подключить медный провод заземления, идущий от стены, к зеленому проводу заземления в распределительной коробке или к винту заземления, который прикреплен к зеленому проводу на посудомоечной машине?
- На изображении распределительной коробки посудомоечной машины плохо видно, но винт, который, как мне кажется, является заземляющим, виден вверху слева, к которому подключен зеленый провод заземления посудомоечной машины.
Этот вопрос по электропроводке поступил от Майка из Конкорда, штат Массачусетс.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк, вот ответ на вопрос по электропроводке, наслаждайтесь своей новой посудомоечной машиной!
Соединения проводки для новой посудомоечной машины
Применение: Электропроводка для посудомоечной машины.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: базовый футляр для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Важно! Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Установка или замена посудомоечной машины должна производиться в соответствии с местными и национальными электротехническими нормами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.
Подсоединение электрических проводов к посудомоечной машине
Проводка распределительной коробки посудомоечной машины и кабель или шнур цепи
Кабель цепи или электрический шнур необходимо ввести в распределительную коробку посудомоечной машины через предусмотренное полудюймовое отверстие, которое сначала оснащено разъем, который защитит и закрепит проводку.
Все соединения проводки должны быть выполнены внутри распределительной коробки посудомоечной машины, а затем должна быть установлена крышка распределительной коробки. Соединения проводки лучше всего выполнять с помощью скрученных изолированных проводных соединителей. ЭЛЕКТРИЧЕСКИЙ СОВЕТ: Обычно лучше всего подходят разъемы проводов оранжевого или желтого размера.
Электрическое соединение для посудомоечной машины на 120 В
- Типичные электрические соединения для посудомоечной машины следующие:
- Питание цепи: черный провод к посудомоечной машине Черный провод.
- Нейтраль цепи: белый провод к белому проводу посудомоечной машины.
- Заземление цепи: оголенный медный или зеленый провод к зеленому проводу посудомоечной машины.
- Примечание. Некоторые посудомоечные машины могут иметь зеленый провод с желтой полосой. Это заземляющий провод, который должен быть присоединен к заземляющему проводу шнура.
Пример альтернативных методов заземления посудомоечной машины
- Неизолированный медный или зеленый провод заземления электрической цепи подключается следующим образом:
- Зеленый винт заземления внутри распределительной коробки посудомоечной машины.
- Зеленый провод посудомоечной машины внутри распределительной коробки посудомоечной машины.
- Зеленый винт заземления внутри распределительной коробки посудомоечной машины.
ВАЖНОЕ ПРИМЕЧАНИЕ : При правильном заземлении посудомоечной машины провод заземления цепи будет правильно соединен с металлическим каркасом, что позволит правильно заземлить компоненты посудомоечной машины.
Подробнее о подключении посудомоечной машины Связанные вопросы о проводах электрического шнура- Как идентифицировать провода электрического шнура
- Как идентифицировать провода шнура
- Как идентифицировать плоские провода
Вам также может быть полезно следующее:
| |||||
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
