Система отопления в частном доме двухтрубная: Двухтрубная система отопления — все об отоплении

Однотрубная или двухтрубная система отопления, плюсы и минусы, отличие

Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.

Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.

Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.

Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.

Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.

Вывод. Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

• распределение воды по всем радиаторам с одинаковой температурой;
• соответственно, количество секций не нужно наращивать;
• осуществлять регулирование и автоматизацию всей системы гораздо проще;
• диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:

Вывод. Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Как переделать однотрубную систему отопления в двухтрубную?

Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.

Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:

Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.

Заключение

В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.

с естественной и принудительной циркуляцией

Двухтрубная система отопления одноэтажного частного дома + Cхема разводки. Отопительная система в одноэтажном доме может быть устроена по самым разным схемам. При подборе оптимального варианта для вас следует учитывать бюджет и доступность различных типов топлива. Не менее важно учесть особенности конструктивных элементов жилого частного здания – площадь дома, какие строительные материалы были использованы, а также есть ли складское помещение для того, чтобы установить котельное оборудование.

Давайте узнаем, какие правила следует знать при проектировании двухтрубной системы отопления одноэтажного дома, а что лучше не делать, чтобы избежать проблем с отоплением в дальнейшем.

Содержание:

• 1 Требования к индивидуальной системе отопления
• 2 Классификация теплоснабжающих систем
• 3 Особенности циркуляции
  • 3.1 Естественная циркуляция
  • 3.2 Принудительная циркуляция
    • 3.2.1 Двухтрубная система
    • 3.2.2 Нижняя и верхняя разводка
  • 3.3 Типы системы из двух труб горизонтального положения
• 4 Особенности составления проекта отопительной системы
• 5 Информация, которая пригодится мастерам
• 6 Заключение

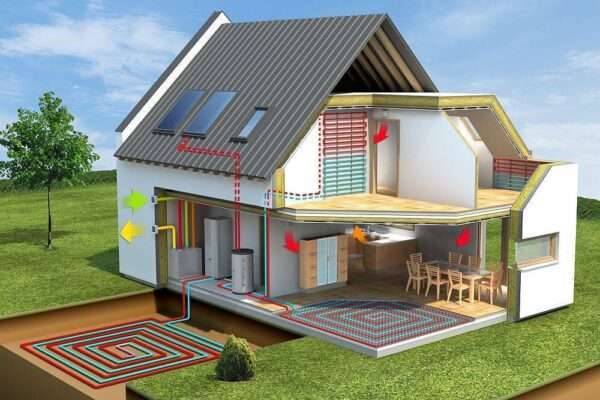

Требования к индивидуальной системе отопления

Тепловой узел следует формировать таким образом, чтобы он соответствовал проекту здания. Расположение элементов функционального типа должно быть удобным для использования и проведения плановых работ по ремонту так, чтобы не были нарушены конструктивные целостности дома.

Итак, вот список базовых требований, которые предъявлены к современным системам отопления:

• Простота монтажных работ и технического обслуживания.
• Энергоэффективность.
• Высокие показатели тепловой отдачи.
• Частичная (а лучше полная) независимость от электрической энергии.

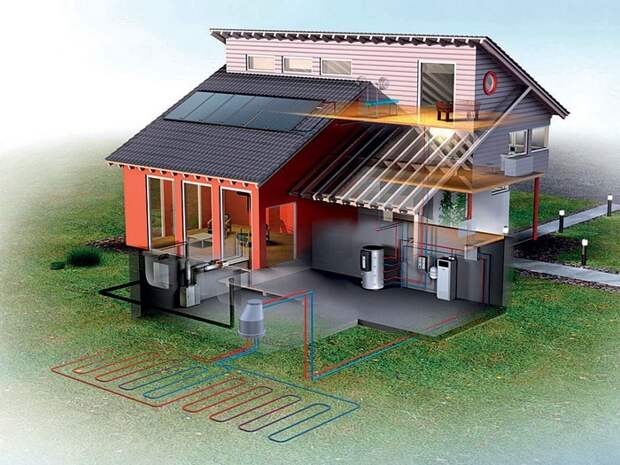

Перед тем, как начать проектирование теплового снабжения, следует выбрать самый экономный для вас источник энергии тепла – камин или печь, воздушное/водяное/электрическое/паровое отопление. Еще следует определиться с принципиальной схемой разводки, а также правильно произвести расчеты мощности и оценить нагрузку на систему с учетом всех особенностей.

Своя система отопления должна помогать создать в доме комфорт и приятный для всех жильцов микроклимат в зимнее время года, а также быть надежным и экономичным в эксплуатации. Правильно установленная разводная линия в отоплении дает возможность создать равномерное прогревание воздуха в каждой комнате дома за небольшое количество времени.

Классификация теплоснабжающих систем

В коттеджах, домах и просто одноэтажных зданиях устанавливают автономные системы отопления или те, которые зависят от внешних источников питания. Первые будут функционировать на сжиженном газе, на дизельном и твердом топливе. Вторые требуют подключения к электрической сети или магистрального газопровода. Еще одним отличием между вариантами теплового снабжения заключается в том, что человеку требуется участвовать в работе оборудования.

Системы с управлением, которое автоматизировано, не требуют постоянного присмотра или ручных настроек. Поддержание требуемой температуры внутри дома обеспечивается работой термодатчиков и термостатами. Такие приборы помогают регулярно контролировать изменение показателей температуры, а это дает отопительной системе учесть все факторы, которые будут оказывать непосредственное влияние на температуру внутри помещения – тепло от солнца, излучения других бытовых устройств, нагревание от осветительной лампы и прочее.

Нередко систему снабжения тепла устанавливают вместе с котельной автоматикой. Ее главной задачей является достижения максимально возможной экономичности, но при этом не выйти за рамки допустимых параметров. Автоматика дает возможность менять режим температуры в любое время суток.

В классификации систем отопления следует принимать во внимание следующие признаки:

• Тип теплоносителя – воздух, пар, вода, комбинированный.
• Вид топлива – электричество, газ, дрова, торф, пеллеты или уголь.
• Способ движения теплового носителя – естественная и принудительная циркуляция.
• Ход передвижения теплового носителя – тупиковый и попутный.
• Способ подключения котла – двухтрубная и однотрубная система.
• Схема разводки – горизонтальное или вертикальное расположение разводящей линии, верхнее или нижнее прокладывание, комбинированный метод.

В зданиях в большим количеством квартир чаще всего используют вертикальную схему разводки, а в одноэтажных домиках чаще всего горизонтальная. Комбинированный способ подачи тепла используется преимущественно в новостройках.

Особенности циркуляции

В частных домах, где лишь один этаж, эффективнее будет использовать систему обогрева с жидким тепловым носителем. Для этого трубы следует заполнить водой или незамерзающим антифризом. Движение жидкости по контуру отопления может выполняться в принудительном или естественном режиме. Нагретая от теплового генератора вода поступает в трубопровод, который разводит жидкость, а после к радиаторам. Данная часть контура называется прямым ходом. После того, как жидкость попадает в батарее, она остывает и обратно направляется в котел для повторного нагревания. Такой промежуток можно назвать обратным ходом. Чтобы транспортировка была ускорена, внутри системы можно установить помпу для циркуляции.

Естественная циркуляция

В схеме двухтрубной системе отопления одноэтажного частного дома делают уклон в контуре отопления для горизонтального трубопровода, и этим создается условие для передвижения жидкости под действием гравитации. Также можно установить открытый расширительный бачок для приема избыточной жидкости, чтобы получилось обеспечить безопасную и исправную работу каждого узла инженерной сети. Водяные системы отлично работают с твердотопливными, жидкотопливными, электрическими и газовыми котлами.

Отопительные системы функционируют при естественной циркуляции за счет разной плотности холодного и нагретого теплового носителя. Так, по закону физики горячая вода поднимается вверх. В замкнутом контуре холодный поток воды будет обязательно вытеснять нагретый и заставлять перемещаться их в противоположную сторону от источника тепла. Жидкость при движении с потенциалом кинетической энергии будет проходить по всем батареям, и отдавать тепло. После этого вода возвращается в котельное оборудование и цикл повторяется.

На данный момент небывалым успехом пользуется однотрубная система отопления с радиатором на воде. Хотя радиаторы рассчитаны на использование воды, можно залить в них незамерзайку, которая поможет предотвратить разрушение труб в зимний период. Чтобы такая конструкция работала полноценно, котел следует установить ниже центральной оси основного контура. Как правило, тепловой генератор устанавливают  ниже центральной оси в углублении, но иногда и в подвале (исключением является газовый агрегат).

Подающий от котла трубопровод поднимают вертикально до максимально допустимой точки, что создает дополнительное пространство в замкнутом контуре для разгона рабочей жидкости. Количество требуемой запорной арматуры в отопительной системе с естественной циркуляцией сведено к минимуму. Жесткие требования установлены лишь по отношению к диаметру труб, который должен быть не менее 3.2 см. Так как скорость передвижения воды небольшая, для увеличения эффективности устанавливают лишь те трубы, что имеют большой диаметр.

В верхней точке открытой системы теплового снабжения устанавливают бак для расширения. В закрытых системах производится монтаж автоматического отводчика воздуха. Автономная отопительная система, принцип действия которой базирован на естественной циркуляции теплоносителя, является простейшей. Такой проект можно легко реализовать самому. Но этот вариант подойдет лишь для частных и малогабаритных зданий, так как длина контура отопления ограничивается в 30 метров. Главным преимуществом самотечных систем является независимость от электрической энергии.

Принудительная циркуляция

Если частная постройка имеет площадь больше 60 м², то проектируют отопление с принудительной циркуляцией рабочей жидкости. В замкнутом контуре для этого нужно установить насос циркуляции, чтобы было обеспечено ускоренное движение горячей воды в радиаторам, а охлажденная вода быстрее поступала в теплогенератор. Установка труб в этом системе выполняется без уклона в горизонтальную плоскость. Вода может перемещаться из-за разницы в показателях давления, которые появляются на участке магистрали между обратным и прямым ходом теплоносителя.

Наличие насоса поможет в значительной мере повысить КПД обогревательной системы и свести к минимуму расход топлива, которое требуется для того, чтобы поддерживать комфортную комнатную температуру в частном доме. Но есть один большой недостаток – зависимость от энергии. Для постоянной циркуляции требуется непрерывная работа насоса, а его работа будет напрямую зависеть от электричества.

При внезапном отключении электрической энергии оборудование попросту не будет перекачивать жидкость, поэтому специалисты рекомендуют установить резервный генератор, который сможет обеспечить бесперебойное и стабильное снабжение теплом даже в непредвиденной ситуации. Такие схемы можно использовать при установке отопления на любой площади. Следует лишь выбрать тот насос для циркуляции, которой лучше всего подойдет по мощности и обеспечить ему беспрерывное питание электричеством.

Двухтрубная система

Главным отличием двухтрубной системы отопления одноэтажного частного дома является наличие одной трубы для подачи вода, а второй для ее возврата. При этом в первую трубу поступает горячая вода, а по второй остывшая вода возвращается в тепловой носитель. Каждая батарея будет обслужена и подающим, и обратным стояком. Это даст возможность регулировки количества получаемого тепла разными радиаторами. Если не учесть охлаждение теплового носителя в трубах, получается, что на все элементы для нагревания поступает вода с одинаковой температурой.

В двухтрубную систему входят:

• Батареи (радиаторы).
• Генератор тепла.
• Трубы
• Расширительный бачок.
• Запорная арматура и особые приспособления для того, чтобы выпускать воздух.

От котла к расширительному бачку идет труба с нагретой водой. После этого она в контуре отопления соединяется  с разводной линией. Кроме того, в бак следует врезать переливной патрубок для отвода лишней воды в систему канализации.  Из нижней части теплового обменника следует вывести трубы, которые объединены в единую магистраль. По ней остывшая вода будет возвращаться обратно в котел. Обратная система трубопровода будет идти строго параллельно верхним трубам. Она должна идти через все комнаты, где есть линия подачи горячей воды.

Схема двухтрубной системы отопления одноэтажного дома с принудительной циркуляцией считается наиболее эффективной для коттеджей и одноэтажных домов, но они вполне способы обеспечить теплом даже двухэтажные здания с большой площадью. Еще такая система дает возможность равномерно и быстро нагревать комнаты и поддерживать разные температурные режимы в комнатах. Кроме того, двухконтурная система дает возможность организации не только обогрева дома, но и горячего водоснабжения (при использовании двухконтурного котла).

Закрытые системы теплового снабжения с принудительным методом циркуляции устанавливают в двух вариациях – с вертикальной и горизонтальной разводкой. Первый способ можно использовать в одноэтажном доме с длинным трубопроводом. В этом случае подключение водяных радиаторов к контуру отопления с горизонтальной разводкой является оптимальным решением. Во втором же случае разводки стояк будет помещен вертикально, а это дает возможность использовать схему даже при большой этажности здания. В таких системах не скапливается воздух, так как пузырьки будут мгновенно подниматься вверх в расширительный бак.

Нижняя и верхняя разводка

Во время нижней разводки системы магистраль прокладывают в подвале или цоколе. Еще допускается установка труб под полом, тепловой носитель будет в этом случае поступать в оборудование для нагрева снизу вверх. Удаление газов выполняется через особую воздушную линию, которая подсоединена к стоякам. На случай аварии подающий и обратный стояк оснащен особыми кранами отключения. Для реализации схемы с верхней разводящей линией расширительный резервуар устанавливают в высшей точке трубопровода. В этом месте делают и разветвление сети.

Типы системы из двух труб горизонтального положения

Самым популярным вариантом для обогрева жилого дома в один этаж – это двухтрубная система снабжения тепла с горизонтальной разводкой.

Для того, чтобы организовать такой отопительный контур, используют такие схемы:

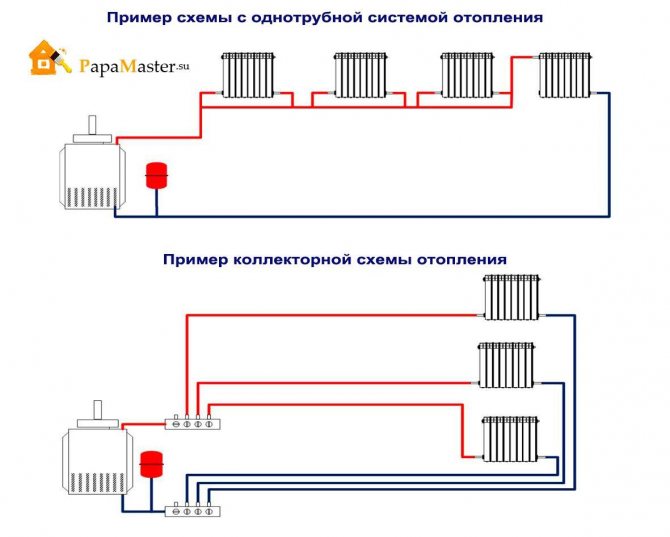

• Коллекторная (лучевая).
• Тройниковая (периметральная).

Если говорить о тройниковой схеме, то трубы соединяются при помощи тройников, а трубопровод прокладывают по периметру помещения и последовательно подключают к приборам. Тепловой носитель в тройниковой системе перетекает с одной батареи в другую, немного остывая по пути. По движения остывшего и нагретого теплового носителя такие тройники можно разделить на встречные и попутные. В тупиковой же схеме холодная и горячая вода движутся в совершенно разных направлениях. В попутной схеме отработанный и нагретый теплоноситель будет течь в одну сторону.

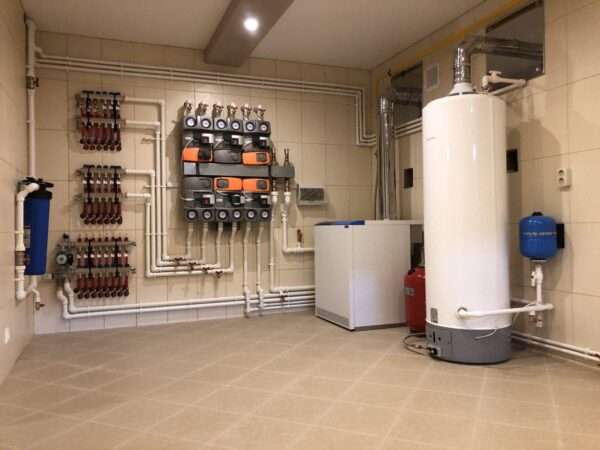

В коллекторной схеме от центрального системного элемента, т.е. коллектора, трубы будут проведены к каждому из радиаторов, благодаря чему тепловой носитель будет поступать в каждые приборы одновременно. Принцип строения напоминает солнечный луч, который исходи от расположенного по центру распределителя потока тепла. В лучевой разводке тепловой носитель будет двигаться в разные стороны.

Особенности составления проекта отопительной системы

Правильно составленный проект дает возможность запустить очень эффективную и многофункциональную систему теплового снабжения. Она обязательно должна работать без остановок в характерных условиях для вашей местности и климата, где находится одноэтажный дом, а также быть простой в эксплуатации. Но итогам аудита энергии и годового расхода за отопление можно выбрать оптимальный вариант системы прогревания дома.

Составление хорошего проекта двухтрубной системы отопления одноэтажного дома и точные расчеты параметров для системы следует выполнять по такому плану:

1. Вначале следует сформировать техническую задачу при учете всех требований и деталей к системе обогревания.
2. Второе – соберите информацию по частному объекту. Для этого специалисты снимут все показатели, чтобы получилось составить схему отопительного контура.
3. Далее выполняем расчет передачи тепла. Для этого следует провести много вычислений и подобрать оптимальную отопительную схему, которая будет соответствовать базовым стандартам строительства и особым пожеланиям владельца дома.
4. Когда готовы все расчеты, можно выполнить чертежи.
5. И в конце следует оформить и сдать готовый проект.

Главная задача проектирования заключается в правильном расчете площади отопительного оборудования, а также подбор диаметра трубопровода. После этого остается определить производительность устройств в виде насоса, а также подсчитать места врезки вентилей и узлов. По этой причине будет целесообразным доверить весь процесс мастерам своего дела.

Информация, которая пригодится мастерам

До начала монтажных работ следует обговорить с выбранным специалистом все нюансы, а также рассказать о вашем видении отопительной системы.

Мастеру следует предоставить:

• Полную информацию о материалах, из которых сделана крыша дома, оконные конструкции, перекрытия стен.
• План дома.
• Чертежи, на которых указаны места сантехнических узлов.

На период эксплуатации системы теплового снабжения будет влиять не только качестве проектирования и правильность монтажа, но и подобранные материалы, котельное оборудование и правильное использование отопительных элементов.

Заключение

Не будет лишним взглянуть в видеоролике на 3D схему, устройство и установку системы обогрева двухтрубного отопления в частном доме на один этаж. Также в виде представлено схематичное представление двухтрубной системы из полипропилена, особенности подключения котла и установка радиаторов отопления.

Современные системы теплового снабжения – это неотъемлемый атрибут функционирования коттеджей, частных домов и прочих строительных объектов. Профессиональное проектирование является залогом надежной, эффективной и долгосрочной работы без аварий для индивидуальной тепловой сети. Надеемся, вы нашли в статье ответы на все свои вопросы.

Изготавливаем двухтрубную систему отопления частного дома

Двухтрубная система отопления — проверенный и эффективный способ обогрева частного дома. Эта система позволяет регулировать обогрев любого помещения без изменения температуры в остальной части дома. Двухтрубную систему отопления можно использовать в домах любой этажности. Главной особенностью двухтрубной системы является разделение прямого и обратного контуров теплоносителя. По питанию, так называемой трубе, в систему поступает нагретая вода от котла, от которого теплоноситель разводится в радиаторы, змеевики, систему теплого пола. Пройдя через них, охлажденная жидкость удаляется с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

• Легкое регулирование расхода теплоносителя в любом из радиаторов;
• Возможность применения в доме любой этажности;
• Возможность монтажа систем значительной длины.

Среди недостатков — удвоенное количество труб по сравнению с однотрубной системой, что удорожает монтаж системы и снижает ее эстетичность — трубы постоянного тока воды должны располагаться выше уровня радиаторов, их обычно укладывают под потолок или на уровне подоконника.

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции обычно влияет выбранный тип разводки трубы постоянного тока: верхняя или нижняя.

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хороший напор при прохождении теплоносителя через радиаторы без установки помпы. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет магистральной трубе постоянного тока проходить через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна также установка бака открытого типа, но с одним условием – он должен быть установлен в самой высокой точке системы, то есть на чердаке. Это, в свою очередь, приводит к дополнительным затратам на утепление резервуара.

При нижней разводке подающая труба находится сразу под подоконником. В этом случае нет проблем с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность провести трубы через проем входной двери. Если котел устанавливается в непосредственной близости от входа в дом, контур отопления прокладывается по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свои прямые и возвратные трубы.

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижним разводом подающего трубопровода

Циркуляционный насос устанавливается в обратку, так как максимальная температура жидкости агрегата обычно не превышает 60 градусов, а теплоноситель на выходе из котла может повредить его.

Расположение расширительного бака зависит от его типа: бак мембранного типа с закрытой камерой можно установить в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак устанавливается обязательно выше уровня прямой трубы, это поможет избежать образования пузырьков воздуха в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет 25-32 мм, но для протяженной системы может быть более 50 мм. В этом случае труба имеет значительную теплоотдачу, что необходимо учитывать при расчете сечений радиатора.

Радиаторы приложить одну из выбранных схем подключения. Наиболее эффективны боковая и диагональная схемы подключения, нижнее подключение используется в редких случаях для низкоуровневых радиаторов, при этом основная прямая труба размещается над радиатором.

Также есть некоторые требования к установке котла: для хорошей циркуляции необходимо, чтобы вход теплоносителя из обратки был ниже его уровня. Поэтому котел обычно выбирают напольным.

Особенности двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажей дома не разделены между собой постоянно закрытыми дверями, нагретый воздух первого этажа поднимется вверх, на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а наверху – душно и жарко. Есть два способа решить эту проблему:

1. Отопление второго этажа должно быть теплым полом, а не радиаторами.
2. Распределите радиаторы так, чтобы 2/3 от общего количества секций всех радиаторов приходилось на первый этаж.

Кроме того, при планировке дома рациональнее располагать помещения, нуждающиеся в меньшем отоплении: кухню, гостиную, библиотеку, а спальни и детские комнаты устроить на втором, более теплом этаже.

Двухтрубная отопительная техника

1. Установить отопительный котел мощностью, достаточной для обогрева всех помещений дома. Котел рекомендуется устанавливать в строгом соответствии с техническими требованиями.
2. В специально подготовленное место устанавливается специальный расширительный бак. Если это резервуар открытого типа, его следует размещать над самой высокой точкой контура, с верхним чердаком прямой подачи, для этой цели подойдет чердак или чердачное помещение. В случае установки бака на неотапливаемом чердаке его необходимо утеплить и установить сигнальную трубу для предотвращения переполнения бака. Труба врезается в верхнюю часть бака и выводится в ванную. Через него можно при необходимости сливать излишки охлаждающей жидкости. Мембранный бак можно разместить в любом месте над уровнем пола.

   Пример подключения двухтрубной системы отопления

3. К высшей точке системы монтируют вертикальный прямой стояк, а затем прямую трубу, обеспечивая стабильный уклон 1%, т.е. 1 см на 1 метр длины. Для прямой трубы уклон следует делать в сторону от котла. В местах подключения отопительных приборов труба соединяется при помощи тройников.
4. Установите возвратную трубу. Монтаж осуществляется по той же траектории, что и для прямой трубы, при этом начиная ее от котла. При установке предусмотреть аналогичный уклон в сторону котла, то есть высшая точка возврата должна находиться на максимальном расстоянии от котла.
5. При необходимости установить циркуляционный насос на обратном трубопроводе непосредственно перед котлом.
6. Монтаж и подключение радиаторов или системы «теплый пол» с необходимой арматурой.

   Соединение радиаторов с фитингами

7. После успешного обжатия производится заполнение системы и пробный пуск котла. Регулируйте подачу тепла к радиаторам с помощью кранов, проверяя стабильность температуры в течение одного-двух дней. Иногда при заполнении системы наблюдается пузырение в трубах и батареях. Это нормально для системы с открытым баком, если используется мембранный расширительный бак, бурение должно прекратиться после удаления пузырьков воздуха из системы с помощью кранов Маевского.


   Видео — Схема отопления частного дома

Что такое сантехника | Системы сантехники | Разница между однотрубным, двухтрубным, однотрубным и однотрубным частично вентилируемым

Важный момент

Что такое сантехника?

Система труб и арматуры, установленных в здании для распределения и использования питьевой (питьевой) воды и удаления переносимых водой отходов.

Обычно отличается от систем водоснабжения и канализации, обслуживающих группу зданий или город.

Серийный номер	Двухтрубная система	Однотрубная система	Однотрубная система	Однотрубная система с частичной вентиляцией.
1	4 трубы наша шламовая труба одна канализационная труба две отдельные вентиляционные трубы или антисифонная труба	один основной вертикальный комплект вентилируемых труб + отдельная вентиляционная труба {2 трубы) Любая отдельная вентиляция.	Две трубы в однотрубной системе w.c. вентилируется через отдельную вентиляционную трубу.
2	Лучшая и наиболее совершенная система (отлично)	Очень хорошо	Менее хорошо	Хорошо
3	Большой № труб, т.е. дорого	Дороже, чем частично одинарная труба	Снижение затрат	Соединение ответвления снижение затрат меньше по сравнению с однотрубной системой
4	Большое многоэтажное здание	Среднее здание	Небольшое здание	Среднее здание
5	Желательно реже использовать ловушку.	Требуются защитные приспособления для эффективного дренажа и надлежащего гидроизоляции.	То же, что и однотрубная система.	То же, что и однотрубная система.

Также читайте: Что такое удельный вес | Что такое плотность | Что такое материал удельного веса | Удельный вес Строительные материалы

Сантехнические системы.

Основными частями дренажной системы, которые можно назвать ее элементами, являются трапы, форточки, дренажная труба, а также строительная и канализационная канализация, дождеприемники и водоводы и др.

Канализационная труба в водопроводе система действует как дренажная труба, которая отводит или предназначена для отвода человеческих экскрементов.

Если труба вертикальная, то она называется трубой, а если она горизонтальная, то называется ответвлением. По сточной трубе отводились жидкие отходы, не включающие человеческие экскременты.

Вентиляционные трубы, за немногими исключениями, прикрепляются к дренажным трубам рядом с ловушками и между ловушкой и канализацией для подачи воздуха или отвода воздуха из дренажных труб.

Вентиляционные трубы должны выходить наружу на некотором расстоянии от любого другого отверстия в здании. Вентиляционные и дренажные трубы на расстоянии от любого другого входа в здание.

Вентиляционно-дренажные трубы в точке вблизи ловушки способствуют предотвращению нарушения герметичности ловушки давлением воздуха в дренажных трубах, препятствуя нарушению герметичности ловушки давлением воздуха в дренажных трубах.

Ниже приведены основные системы канализации для канализации здания.

• Двухтрубная система.
• Однотрубная система.
• Одностековая система.
• Однотрубная частично вентилируемая система.

Также читайте: Определение, относящееся к штукатурным работам | Инструменты для штукатурки | Подготовка основания под штукатурку

1. Двухтрубная система.

Это наиболее распространенная система, используемая в Индии. Этот метод является идеальным решением, когда нет возможности закрепить светильники вплотную.

Одна труба собирает грязную землю и стоки унитазов, а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т.д. дуга, подключенная через полностью вентилируемую ловушку оврага.

1. В ловушку желоба попадают отходы из ванны, тазика и раковины. Он обеспечивает воздушное отключение этих отходов от дренажного воздуха.
2. Вентиляционная труба человека возвышается над уровнем канав и расположена таким образом, что выходящие из нее газы не могут причинять неудобства или представлять опасность для здоровья.
3. Вентиляционный колпак из чугуна или другого материала, не подверженного коррозии, в верхней части вентиляционной трубы для предотвращения гнездования птиц.
4. На дне предпочтительно использовать чугунный коленчатый упор.

Также прочтите: Типы штукатурных покрытий (перечень штукатурных покрытий)

2. Однотрубная система.

В этой системе используется только одна магистральная труба, которая собирает как грязь, так и отходы из здания. Основная труба напрямую связана с люком/дренажем.

Полностью исключены канализационные трубы и водосточные желоба. Все сифоны унитазов, раковин, раковин и т.д. полностью вентилируются и подключаются к вентиляционным трубам.

3. Система с одним стеком.

Похожа на однотрубную систему, но без вентиляции.

Однотрубная система представляет собой однотрубную систему, из которой при соблюдении определенных правил исключены все или большая часть траповых вентиляционных труб.

Также прочтите: Требования к хорошему ЦОД | Профилактика сырости: использование DPC | Методы гидроизоляции

4. Частично вентилируемая система с одной трубой.

Эта система представляет собой комбинацию одной трубы и одинарной дымовой трубы. Предусмотрена только одна труба для сбора всех видов загрязненных сточных вод, а также не очень загрязненных.

Вытяжная вентиляционная труба предназначена только для вентиляции сифонов унитазов.

Также читайте: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы, используемые для гидроизоляции



Как выбрать водопроводную систему?

Для удаления бытовых отходов из здания двухтрубная система водопровода считается наиболее безопасной по сравнению с другими системами водопровода, но это более дорогая система.

В случае использования однотрубной системы или частично вентилируемой однотрубной системы может потребоваться специальное предварительное разрешение административного органа.

Обычная (двухтрубная) полностью вентилируемая дренажная система для многоэтажных зданий снова и снова подвергалась критике из-за ее требования иметь четыре основных трубы: одну для грунта, одну для отходов и две другие для вентиляции.

Были предприняты попытки улучшить систему. тем самым достигается экономия без потери эффективности.

Полностью вентилируемая однотрубная система, в которой все санитарно-технические приборы подключены к одной трубе, ведущей непосредственно в смотровую камеру, а все сифоны вентилируются через общую вентиляционную трубу для сохранения гидрозатвора, получила распространение, поскольку она экономична, а также гигиенические преимущества по сравнению с обычными установками.

Однако, экономия не так велика, как ожидалось, так как по-прежнему требуется полная система вентиляции.

Однотрубная система (SS), в основном однотрубная система без вентиляционных труб, приобрела огромную популярность в последнее время и экономит так много материала, а ее полезность уже хорошо известна.

Также прочтите: Почему в бетоне появляются волосяные трещины | Тип трещин в бетоне

Центральный строительный научно-исследовательский институт, Рурки провел эксперименты с одноуровневой водопроводной системой и пришел к следующим результатам

1. Одностековая система отличается компактностью. Он избегает ловушек в оврагах и, таким образом, свободен от насекомых, препятствий и т. д.
2. Экономит 60% и 4% материалов и общей стоимости трубопровода, труда соответственно по сравнению с обычной двухтрубной системой в четырехэтажном здании.
3. Нет необходимости в каких-либо специальных гидрозатворах в приборах, кроме унитаза, когда они подключаются через напольные сифоны через дымовую трубу.
4. Глубина водяного затвора в напольных сифонах не должна быть больше, чем у обычных сифонов для одностековой системы до четырех этажей.
5. Стог и туалет ветки должны быть диаметром 100 мм. другие ответвления отходов от напольных сифонов должны быть диаметром 75 мм. Наклон ветвей не должен быть более пологим, чем 1:50.

CBRI (Центральный строительный научно-исследовательский институт) Rookie рекомендовал использовать однотрубную систему в современном многоэтажном доме из-за ее низкой стоимости.

Одностековая система может эффективно использоваться до 5-этажного здания в соответствии с рекомендациями CBRI, Rookie.

---

Краткое примечание

Что такое сантехника?

Сантехника — это любая система, которая транспортирует жидкости для широкого спектра применений. Сантехника использует трубы, клапаны, сантехнические приборы, резервуары и другие устройства для транспортировки жидкостей.

Сантехнические системы

Существует три различных типа водопроводных систем; санитарная канализация, ливневая и питьевая вода . Каждая из этих систем имеет свои уникальные функции и цели.

Система трубопроводов

Система трубопроводов Сеть труб, фитингов и клапанов, предназначенных для выполнения определенной работы , т. е. для транспортировки или передачи жидкостей от одного оборудования к другому. Водопроводная сеть, поставляющая воду в ваш дом, является распространенным примером системы трубопроводов.

Что такое водопроводная система?

Сантехника , система труб и арматуры, установленных в здании для распределения и использования питьевой (питьевой) воды и удаления переносимых водой отходов. Обычно ее отличают от воды и сточных вод  системы , обслуживающие группу зданий или город.

Что такое двухтрубная система?

Надземная дренажная система, состоящая из двух выпускных труб; один сбрасывает почву, а другой сбрасывает отходы.

Типы сантехнических систем

Различные типы сантехнических систем. Есть три разных типа сантехнических систем; санитарная канализация, ливневая и питьевая вода . Каждая из этих систем имеет свои уникальные функции и цели. Вот более подробный взгляд на то, как работают эти системы.

Что такое однотрубная система?

Однотрубные системы являются самыми простыми и легкими для понимания и установки гидравлическими системами. Как следует из названия, однотрубные системы имеют единую трубу к радиаторам , которая служит как линией подачи пара, так и линией возврата конденсата. Каждый радиатор оборудован вентиляционным отверстием для выпуска этого воздуха.

Водопроводная система Определение

Водопроводная система здания включает водораспределительные трубы; приспособление и приспособление-ловушки; грунт, канализационные и вентиляционные трубы; строительная канализация и строительная канализация; ливневая канализация с их устройствами, приспособлениями и соединениями.

Что такое система «труба в трубе»?

Система «труба в трубе» состоит из изолированной внутренней трубы и защитной внешней трубы . Функция внутренней трубы — транспортировать жидкости; поэтому он предназначен для сдерживания внутреннего давления. Воздушный зазор между внутренней и внешней трубами обеспечивает высокую теплоизоляцию.

Сантехника в здании

Сантехника в любом здании служит двум основным целям. Первый – это подача воды в сооружение для нужд человека, а второй – удаление сточных вод различного типа. Существует три основных типа сантехнических систем:  Питьевая вода, санитарная канализация и ливневая канализация.

Дренажная система в здании

К дренажным системам относятся все трубопроводы на частной или общественной территории, по которым сточные воды, дождевая вода и другие жидкие отходы передаются к месту утилизации. Основной задачей дренажной системы является  систематический сбор и удаление отходов для поддержания здоровых условий в здании.

Какая система трубопроводов является дорогостоящей?

Грунтовые трубы и канализационные трубы снабжены отдельными вентиляционными трубами. Таким образом, эта система требует четырех труб и, следовательно, оказывается очень дорогостоящей. Канализационная труба подключается к дренажу напрямую, а канализационная труба должна быть подключена через желоб.

Что такое водопроводные системы?

Основным назначением водопроводной системы является. Обеспечить надлежащее и пригодное для питья снабжение горячей и холодной водой жителей дома, и. Сливать все сточные воды и канализационные стоки из светильников в общественную канализацию или частную систему водоотведения.

Однотрубная и двухтрубная система

Одна труба собирает загрязненную почву и отходы туалета , а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т. д. Канализационные трубы напрямую подключены к люку /дренаж, где канализационные трубы соединяются через полностью вентилируемый сифон.

Однотрубная водопроводная система

Однотрубная система, также широко известная как влажная вентиляционная система, основана на теории, согласно которой дренажные линии должны иметь достаточный размер для размещения три фактора, влияющие на любую дренажную систему: твердые частицы, жидкости и воздух. Система с одним стеком, используемая в Филадельфии, была разработана на основе этой теории.

Для чего используются системы трубопроводов?

Трубопроводные системы используются для транспортировки всех известных жидких или газообразных жидкостей , для пастообразных материалов или пульпы и для жидкостей во взвешенном состоянии, охватывающих весь диапазон давления и температуры, используемых в промышленности.

Как работает однотрубная система?

Однотрубная система по очереди направляет перекачиваемую воду к каждому радиатору и возвращает воду из последнего радиатора на участке . Это неизбежно приведет к очень несбалансированной системе, где радиаторы, расположенные ближе всего к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Какие существуют типы трубопроводной системы?

Все технологические установки имеют два типа основных систем трубопроводов: технологические (первичные и вторичные) системы трубопроводов и системы инженерных трубопроводов . Системы технологических трубопроводов являются артериями технологического предприятия.

Какие бывают виды сантехнических систем?

Существует три различных типа водопроводных систем; санитарная канализация, ливневая и питьевая вода . Каждая из этих систем имеет свои уникальные функции и цели. Вот более подробный взгляд на то, как работают эти системы.

Что такое однотрубная система в сантехнике?

В этой системе водопровода  сливные патрубки от раковин, ванн, умывальников и канализационная труба, которая подключается непосредственно к дренажной системе . Полностью исключаются овражные ловушки и канализационные трубы. Диаметр вентиляционной трубы должен быть не менее 50 мм.

Какова важная роль сантехники?

Сантехники и сантехника помогают нам оптимизировать использование воды с помощью технологий и управления водными ресурсами . Они работают, чтобы всегда было достаточно воды. Они также играют важную роль в таких действиях, как сбор дождевой воды, опреснение, очистка сточных вод и повторное использование воды.

Что такое однотрубная и двухтрубная система?

Одна труба собирает грязную землю и стоки унитазов , а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т.д. Канализационные трубы напрямую подключены к люку/дренажу, где находятся канализационные трубы дуга, подключенная через полностью вентилируемую ловушку оврага.

Сколько существует водопроводных систем?

В большинстве муниципалитетов есть три отдельные водопроводные системы  : питьевая вода, санитарная канализация и ливневая канализация

Какая труба лучше всего подходит для водопровода?

Шкала 40 ПВХ или медь лучше всего подходит для водопровода.

Какие существуют типы дренажных систем?

1. Поверхностная дренажная система
2. Подземная дренажная система
3. Система дренажа склона
4. Водосточные трубы и водосточные системы

Что такое процесс дренажной системы?

Дренаж — это  метод удаления поверхностных или подземных вод с заданной территории . К дренажным системам относятся все трубопроводы на частной или общественной территории, по которым сточные воды, дождевая вода и другие жидкие отходы поступают к месту утилизации.

Какая труба для питьевой воды самая безопасная?

Медные трубы с соединительными материалами, не содержащими свинца , являются лучшим выбором для водопроводных труб. Они долговечны и не будут выделять химические вещества в вашу питьевую воду. Однако медные трубы, как правило, дороже, а интенсивный процесс добычи и производства меди сопряжен с некоторыми экологическими компромиссами.

Какие существуют системы водопровода?

Существует три основных типа водопроводно-канализационных систем:  питьевая вода, хозяйственно-бытовая канализация и ливневая канализация . Хороший коммерческий сантехник в Лас-Вегасе знает, как выполнять сантехнические работы в этих трех системах в соответствии с местными строительными нормами.

В чем преимущество двухтрубной системы?

• Обеспечение отделения загрязненных сточных вод от сточных вод.
• Отсутствие опасности обратного потока сточных вод в сточной арматуре в случае засорения канализационной трубы.
• Позволяет использовать сточные воды непосредственно для орошения/садоводства.

Какие существуют два типа дренажных систем?

Существует два основных типа дренажных систем: поверхностные и французские.

Каковы преимущества однотрубной системы?

• Система представляет собой промежуточное устройство между однотрубной системой и системой с одним дымоходом.
• В этой системе имеется одна канализационная труба, и все стоки из унитазов, ванн, раковин и т.д. сбрасываются в эту трубу.

Что такое водопроводная система в зданиях?

Сантехника в любом здании служит двум основным целям. Первый – это подача воды в сооружение для нужд человека, а второй – удаление сточных вод различного типа. Существует три основных типа водопроводных систем: питьевой воды, санитарно-канализационной и ливневой канализации.

Какие существуют типы сантехнических систем?

Существует три основных типа водопроводных систем: питьевая вода, хозяйственно-бытовая канализация и ливневая канализация . Хороший коммерческий сантехник в Лас-Вегасе знает, как выполнять сантехнические работы в этих трех системах в соответствии с местными строительными нормами.

Какие существуют четыре основных типа водопроводных систем?

• Одинарная система.
• Частично вентилируемая одностековая система.
• Однотрубная система.
• Двухтрубная система.

Как работает дренажная система в доме?

Канализационная система вашего дома  использует гравитацию для подачи воды через дом и наружу для слива . Отходы и грязная вода направляются через «почвенный стек», который, в свою очередь, отводит отходы через основной сток, обычно расположенный под домом.

Каковы цели водопроводной системы в зданиях?

Сантехника, система труб и приспособлений, установленных в здании для распределения и использования питьевой (питьевой) воды и удаления переносимых водой отходов.

В чем преимущество двухтрубной системы прямого возврата?

Преимущество системы прямого возврата в том, что  9Прокладка трубы 0037 более проста по сравнению с системой обратного возврата.

В чем разница между однотрубной и двухтрубной системами?

Одна труба: Если вы видите только одну трубу, идущую от вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар . Двухтрубная: В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а в другой трубе происходит процесс конденсации, возвращая воду в котел.

Есть ли у двухтрубной системы какие-либо преимущества перед однотрубной?

Преимущество двухтрубной системы заключается в том, что  вода в основной «подающей» трубе используется только в одном радиаторе, а затем возвращается в основную обратную трубу для повторного нагрева . Это означает, что теперь можно добиться одинаковой температуры во всех радиаторах, в отличие от старой однотрубной системы.
