Скрытая проводка в деревянном доме пуэ: Скрытая проводка в деревянном доме ПУЭ

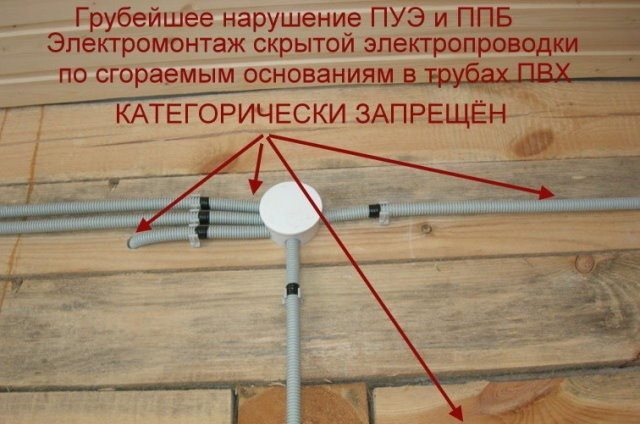

Такая прокладка проводки запрещена

Помните, что не один сантиметр электрического кабеля не должен соприкасаться с древесными стенами или иными перекрытиями, следовательно, стальные или медные трубки — это обязательное условие для электропроводки в деревянном жилье.

Какие пункты ПУЭ запрещают электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ? | ЭлектроАС

Дата: 12 мая, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: ПУЭ, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Семён
Я прочитал у вас на сайте, что категорически запрещается электромонтаж скрытой электропроводки по сгораемым основаниям в трубах ПВХ. Подскажите, пожалуйста, какими пунктами ПУЭ это обосновывается? Заранее благодарю.

Ответ:
Советуем Вам ознакомиться со статьёй «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало» и «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение».

В соответствии с ПУЭ, 7-го издания, п. 7.1.38., электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

ПУЭ-6
2.1.36

Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37

При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38

При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39

При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.

2.1.40

При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.

2.1.41

При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности
Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов
Скрытые электропроводки
1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

Прочая и полезная информация

Прочая и полезная информация

• Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение

  Начало статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало«. Выбирая способ электромонтажа скрытой электропроводки в деревянном доме, первым делом необходимо учитывать требования пожарной безопасности и электробезопасности. Дизайн и стоимость электромонтажных …

• Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение

  Начало статьи «Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ)«. Удалив внешнюю изоляцию кабеля, проложите фазные проводники до рубильника или аппарата защиты с запасом на разделку жил проводов и возможности повторного …

• Чтобы электропроводка удовлетворяла требованиям ПУЭ мне нужно её всю “отодрать” от стен и выполнить электромонтаж заново поверх вагонки?

  Андрей Здравствуйте! Имеется деревянный брусовой дом. Электропроводка проложена открыто в кабель-каналах из ПВХ. Хочу обшить дом изнутри вагонкой, которая закроет кабель-каналы. Эта проводка уже будет считаться скрытой? И чтобы она снова стала …

• Можно ли выполнить скрытую прокладку кабеля в деревянном доме в направляющем профиле для ГКЛ?

  Алексей Я строю каркасный дом, и согласно Ваших рекомендаций, скрытую проводку можно проложить в металлических трубах и т. д. У меня вопрос, можно ли использовать в качестве кабель каналов направляющий профиль для …

• Можно ли выполнить электромонтаж и разводку кабеля в гофрированной трубе по деревянным стенам?

  Валерий Можно ли в деревянном доме производить электромонтаж и разводку кабелей (NYM) в гофрированных рукавах из негорючего ПВХ материала со способом их крепления на клипсах, а также применения распаечных коробок из …

Скрытая проводка в деревянном доме : особенности монтажа и правила

Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.

Скрытая электропроводка прокладывается различными способами:

• в гофре
• в металлорукаве
• в металлических трубах
• в пластиковых и металлических коробах
• под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т.д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.

Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу проводки в деревянном доме нужно относиться очень серьезно.

Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.

Преимущества скрытой проводки

Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

• внешний вид внутри строения, натуральный неиспорченный вид дерева
• большой выбор механизмов розеток и выключателей для внутреннего монтажа
• защита кабелей от механических повреждений и воздействий
• пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.


Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Но принимая решения о ее монтаже, обязательно нужно взвесить все за и против.

Недостатки скрытой проводки в деревянных строениях

Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

• скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
• при усадке дома бревна могут передавить кабель или трубу
• сложность прокладки металлических труб согласно всем правилам и ГОСТам
• невозможность добавить или перенести впоследствии розетки и выключатели
• высокая цена за монтаж скрытой проводки и материал в деревянном доме

Не каждая фирма сможет грамотно и по всем правилам выполнить безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянном доме компании «Derevfarfor». Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.

Правила монтажа скрытой проводки в деревянных домах различными способами

Как же правильно и безопасно произвести монтаж скрытой электропроводки  в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг  и NYM. Они имеют медные жилы.
ВВГнг  это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
 Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM  круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью,  надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из  ПУЭ:

• металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
• в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
• в сухих помещениях допускается монтаж труб и коробов без уплотнения
• все металлические трубы и другие части трассы должны быть заземлены

Скрытая проводка в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

 Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

 Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба.

Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ.

Количество поворотов и изгибов должно быть минимальным.

Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения. Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и коротких замыканий легко загораются стены и потолок. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть безопасно проведена электропроводка в деревянном доме, согласно ГОСТам и ПУЭ.

• Требования
• Основной процесс
• Создание схемы
• Прокладка линии с улицы в помещение
• Прокладка кабелей в помещениях
• Проводное соединение
• Подключение розеток и выключателей
• Электрическая панель в сборе

Требования

Требования к электропроводке АТ ПУЭ для различных сооружений указаны в главе 2.1 (пп. 2.1.31-2.1.51), таблице 2. 1.3 и главе 7. При строительстве каркасных зданий руководствуются более поздним документом СП 31-105-2002.

Итак, основные требования к монтажу электропроводки в деревянном доме:

1. Проводники должны быть изолированы из негорючего или негорючего материала, на практике используется NYM или ВВГнг-LS.
2. Жилы должны быть медными.
3. Преимущество рекомендуется отдавать проводке открытой проводки в деревянном доме, подробнее см. табл. 2.1.3 ПУЭ.
4. Скрытая электропроводка в деревянном доме возможна (по той же табл. 2.1.3 ПУЭ), но если она защищена со всех сторон несгораемым материалом (гипс, алебастр, металлические трубы), однако именно этот вопрос вызывает большинство споров и недоумений. Использование металлорукава или ПВХ гофры в деревянном доме запрещено, так как они не обладают способностью локализации в случае пожара.
5. Правильно выполнить расчет сечения токопроводящих жил кабеля. Толщину сердечника рекомендуем выбирать с запасом по току 30% (лучше больше, чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, строительство деревянного дома требует наличия заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дупольный пистолет.

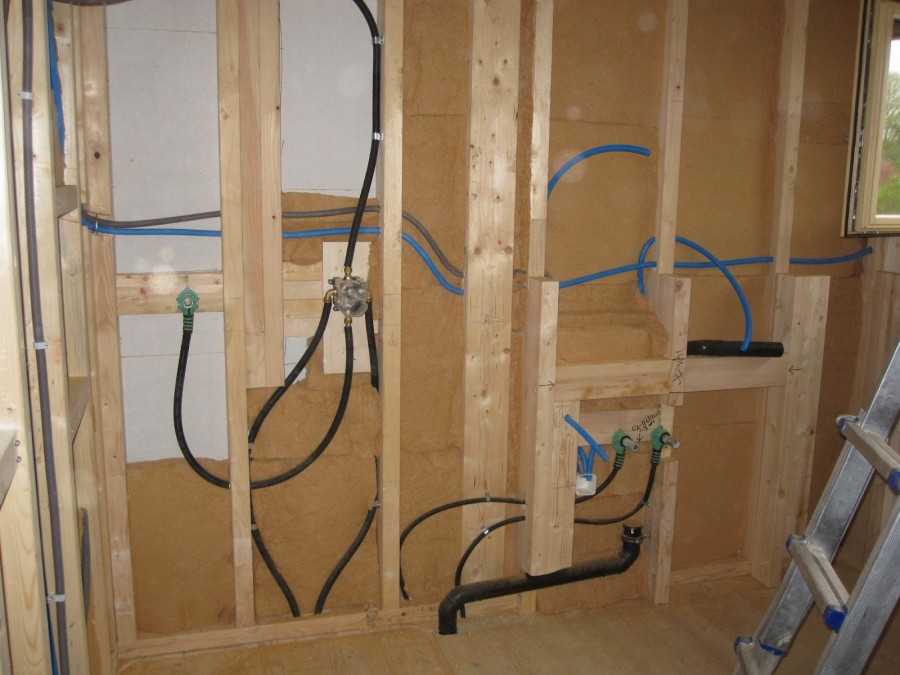

7. Если у Вас деревянный дом каркасной постройки, то по вышеуказанному СП можно прокладывать скрытую проводку в полостях, заполненных утеплителем и т.д.

Важно! Скрытая проводка – это не только проводка в воротах под штукатуркой, но и проводка в пустотах конструкций, закрытых подвесными потолками и облицовкой.

Основной процесс

Основной процесс подключения не сложный. Все, что нужно – это сделать схему электропроводки в деревянном доме, закупить все комплектующие, провести подготовительные работы и монтаж.

После этих операций готовая линия согласовывается с Госэнергонадзором, и если нет замечаний, в течение 5 дней вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное расположение всех элементов (от розетки до электросчетчика), прохождение кабеля через деревянный дом. Также на проекте необходимо указать точное расстояние проводки возле дверных проемов, потолка, пола.

В качестве заготовки для схемы рекомендуем использовать план дома, так как в этом документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении электрической схемы используйте следующие правила и советы:

1. Распределительный щит установлен в коридоре. Высота щита должна быть такой, чтобы до него не доставали дети (примерно 1,5 м над землей).
Розетки
2. , как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ этот момент не обсуждают). Предварительно распланируйте мебель и бытовую технику, чтобы знать, где вам нужно установить розетку (иначе после ремонта вам придется покупать удлинители).
3. Рекомендуемая высота установки выключателей 80 и 150 см. Все выключатели в доме должны быть на одной высоте (из эстетических соображений). При входе в помещение изделие следует класть со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот гусеницы под прямым углом.
5. На основании готовой схемы необходимо рассчитать точное количество элементов, затем приобрести их и приступить к монтажу электропроводки в деревянном доме.

Прокладка линии от улицы до помещения

Существует 2 способа прокладки наружного кабеля: воздушный и подземный.

Первый вариант дешевле, но в то же время чаще подвержен авариям (линии электропередач могут быть повреждены сильными порывами ветра или падением дерева на столб). Также возможна установка воздушной проводки, если расстояние до объекта не более 25 метров. Если расстояние до дома деревянное, придется самостоятельно устанавливать промежуточную опору (еще один столб), которая может заметно «бить по карману».

Прокладка кабеля под землей более трудоемкое и дорогостоящее мероприятие, но в то же время обеспечит длительный срок службы вашей проводки.

О том, как подключить электричество к участку, мы рассказали в отдельной статье, которую рекомендуем прочитать!

Прокладка кабеля в помещениях

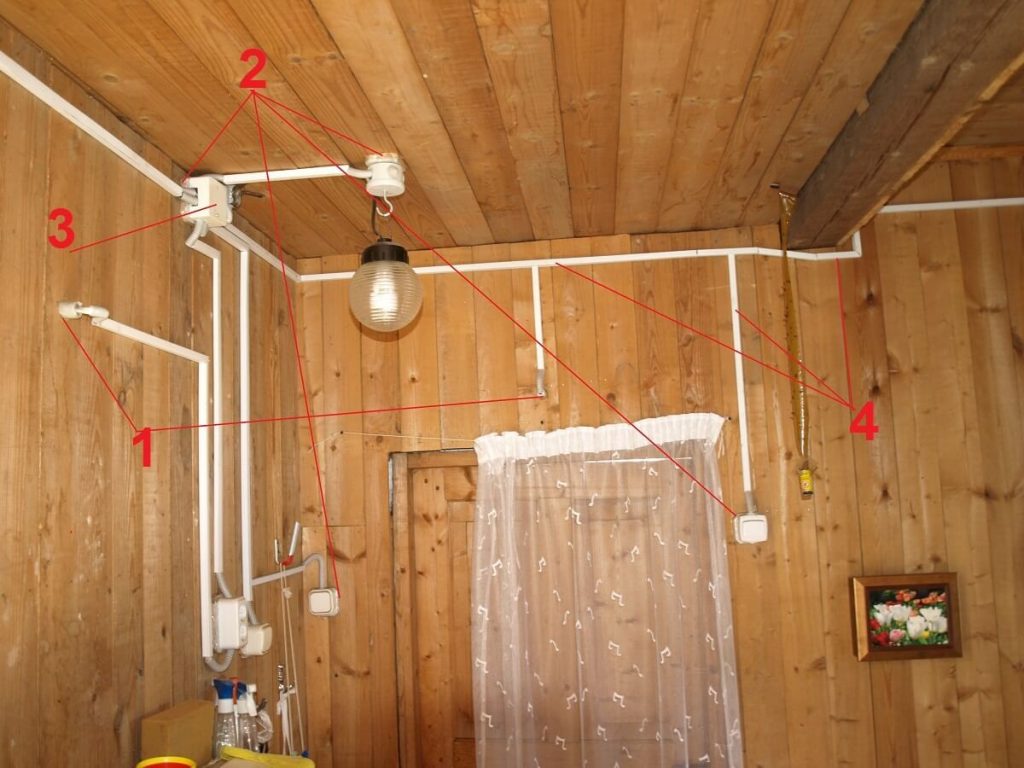

Чаще всего в деревянном доме проводится открытая проводка. Существует несколько способов монтажа проводки, а именно: в швеллерах, в гофре, на специальных изоляторах (роликах) или в электрический плинтус. На фото представлены все варианты, поэтому вы можете сразу сравнить их между собой.

Кабель-каналы — Удобный вариант для проводки, легко крепятся, но при правильном подходе не портят, а дополняют интерьер деревянного дома. Кстати, есть каналы с раскраской «под дерево».

Преимущество электропроводки в плинтусе в том, что вы уменьшаете количество кабель-каналов на стенах, тем самым прячете проводку от глаз. Этот вариант также снижает вероятность механического повреждения линии, а если разместить розетки на высоте 15-20 сантиметров над уровнем пола, то проводка будет практически незаметна.

При этом выключатели можно установить на нужной высоте, проложив провод в нише дверного проема, за кожухом в металлической трубе. Тогда проводку вообще не будет видно. Таким образом, вы выполните требования ПУЭ и ваш интерьер не пострадает.

Хорошо соответствует ПУЭ «Ретро проводка». То есть нужен витой шнур и керамические ролики (изоляторы). Это старинный вариант интерьера. Но ретро-провод неоправданно дорог, а необходимость покупки зажимов и прочих аксессуаров только увеличит смету.

Рекомендуем ознакомиться с данной видеоинструкцией, которая наглядно покажет вам все нюансы монтажных работ:

Подключение проводов

В местах разветвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо установить распределительные коробки. Эти изделия используются для крепления нескольких контактов и их защиты.

Основные способы подключения проводов в распределительной коробке:

• подключение с помощью ваг;
• соединение с сизым;
• опрессовка с гильзами;
сварка
• ;
пайка
• .

Важно! Соединение проводов со скруткой Запрещено в любых конструкциях, так как со временем контакт ослабевает и начинает греться.

Если монтировать электропроводку в деревянном доме по ПУЭ, там сразу написано о запрете на скрутку:

ПУЭ 2. 1.21. Соединение, разветвление и окончание жил проводов и кабелей должны осуществляться посредством опрессовки, сварки, пайки или зажима (винт, болт и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗ представляют собой изолирующие колпачки, наматываемые на жгут проводов. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, а оголенные контакты скрутить между собой, после чего накрутить колпачок. О том, как соединить провода с серым читайте в статье, на которую мы ссылались.

Соединение клеммной колодки WAGO достаточно надежно. Но имейте в виду, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммной колодки и не используйте подделки. Подключение мощных приборов, таких как бойлеры, посудомоечные машины и бойлеры, следует производить винтовыми клеммниками, гильзами, сваркой или пайкой, а еще лучше проложить сплошной провод от щитка.

Гильзы, сварка или пайка – лучшие из перечисленных вариантов при монтаже электропроводки в деревянных домах. О том, как обжимать провода гильзами, читайте в нашей статье.

Также на сайте есть отдельные публикации о проволоке для пайки и сварки:

• https://electroexp.com/ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
• https://electroexp.com/ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После завершения всей проводки необходимо установить выключатели и розетки. Рекомендуем использовать все электроустановочные изделия в исполнении под дерево. Разница в стоимости может и не существенная, но в интерьере они будут смотреться лучше, также можно обратить внимание на линейку Розетки и выключатели Schneider Electric и Legrand. Изделия этих производителей впишутся в любой интерьер.

Сборка электрощита

Важно правильно подобрать сечение кабеля и проложить кабельные линии, но это не будет означать, что ваша проводка в деревянном доме безопасна. Нужно правильно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения И так далее. Это сэкономит затраты на ремонт в случае аварийной ситуации, а также защитит вас и ваш дом.

При повреждении изоляции кабелей грызунами сработает защита и не возникнет пожар.

Поэтому необходимо разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощная бытовая техника

Обязательно защитите эти группы с помощью отдельных автоматов и УЗО. УЗО необходимо устанавливать на цепи, от которых запитаны водонагреватель, электробойлер, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся во влажных помещениях.

Затем для кабеля с сечением жил 1,5 кв. мм (цепь освещения) выбирайте автомат на номинальный ток 6-10 ампер, а на 2,5 кв. мм — 16 ампер.

Групповые УЗО к розеткам или отдельным потребителям должны иметь ток утечки (дифференциальный ток, он же Iд) в пределах 10-30 мА, а суммарное УЗО, его еще называют вводным или пожаробезопасным, выбирают с током утечки больше групповых , например 100-300 мА.

Также на вводе иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше тока автомата, которым защищается эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щитка в деревянном доме:

Если вы провели на участке 3 фазы, схема распределительного щита может выглядеть так:

После завершения разводки и установки щита собран, рекомендуем вызвать электрика, чтобы он все проверил и, возможно, устранил явные ошибки. Далее необходимо пройти приемо-сдаточные испытания, получить Акт о допуске на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и автомата вскрытия.

Вот и вся пошаговая инструкция, подробно объясняющая, как сделать электропроводку в деревянном доме своими руками. Обязательно выполнение электромонтажа в соответствии с ПУЭ и другими существующими нормами. Они спроектированы и собраны с учетом большого количества аварий, которых можно было бы избежать, просто следуя правилам. Надеемся, что предоставленные советы и схемы помогли вам провести электромонтаж самостоятельно или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем также прочитать статью: Отопление деревянного дома электричеством!

Опубликовано: 19.07.2014 Обновлено: 28.02.2019 5 комментариев

Электропроводка в полу: преимущества, нормы, правила монтажа

Одним из вариантов разводки электричества в доме и квартире является монтаж электропроводки в полу своими руками. Такой способ прокладки кабеля от распределительного щита используют далеко не все. Чтобы вы сами решили, стоит ли выбирать этот вид скрытой проводки и можно ли его вообще использовать, далее рассмотрим особенности всех этапов работ, а также преимущества и недостатки разводки поэтажной проводки.

• Взвешивание «ЗА» и «ПРОТИВ»
• Где лучше использовать?
• Правила установки

Взвешивание «ЗА» и «ПРОТИВ»

Для начала поговорим о преимуществах и недостатках прокладки проводки внутри пола.

Среди преимуществ этого типа проводки:

• Безопасность проводки. Если вы решили провести электричество под полом, маловероятно, что вы случайно забьете гвоздь в кабель или засеете перфоратором токоведущие жилы.
• Прибыльность. Спорный вопрос стоит между дороговизной денег на монтаж электропроводки в полу, и, наоборот, рентабельностью этой идеи. К плюсам можно отнести значительную экономию кабеля, так как он будет протягиваться не по периметру помещения (по стенам от одной к другой), а под стяжкой, по кратчайшему пути к розеткам и выключателям, как показано на фото. Обратите внимание, что прокладка кабеля в полу экономически оправдана в основном при расположении розеток на высоте 20-30 см от пола.
• Простота электромонтажных работ. За исключением заливки стяжки ничего сложного делать не придется. Все, что нужно — продеть кабель в гофру или трубу, надежно зафиксировать проводку на полу и вывести все концы в «электрические точки» для подключения.

Что касается минусов, то отрицательными сторонами монтажа проводки под полом являются:

• Сложность ремонта и замены проводки. При обрыве цепи (из-за грызуна, брака или повреждения монтажа) проблемный участок найти не удается. Все, что вы можете сделать, это вытащить кабель и заменить его новым, и то, если до этого установка производилась в гофру достаточного диаметра или в трубы.
• Повышенные затраты на покупку гофры и ремонт настила (если вдруг для доступа к поврежденному участку придется разбивать бетонную стяжку).

Как видите, у прокладки кабеля под полом есть как положительные, так и отрицательные стороны, поэтому перед проведением проводки под полом необходимо серьезно взвесить все «за» и «против».

Где лучше использовать?

Есть две ситуации, когда целесообразно прокладывать электропроводку в полу. Первый – если вы купили квартиру в новостройке. Очень часто застройщики сдают жилые помещения без ремонта, в которых вся электропроводка выложена гофрой на полу, как на фото ниже.

Чтобы не выполнять трудоемкую штробление стен, можно просто залить стяжку и вынуть кабель для подключения ко всем розеткам и выключателям. У такого решения проблемы есть очень существенное преимущество — кабель можно спрятать и провести ровно до правильном месте, не нарушая целостности стен.

Видеообзор напольного варианта скрытой проводки без распайочных коробок

Вторая ситуация более актуальна. При монтаже электропроводки в деревянном доме приходится выбирать: либо делать ретро-проводку, стоимость которой намного выше. Либо проводить прокладку кабеля в специальных кабель-каналах, которые не очень удачно дополняют интерьер деревянных частных домов. Итак, электропроводка в полу позволяет «убить двух зайцев»: спрятать кабель под деревянным полом и одновременно провести электричество во все необходимые зоны помещений.

Правила монтажа

Итак, мы подошли к самой важной части статьи, в которой расскажем, как самостоятельно провести электропроводку в полу. Чтобы электричество в частном доме или квартире было безопасным, учитывайте следующие нормы и рекомендации по электромонтажным работам:

1. Под бетонную стяжку кабель укладывается в гофру или стальную трубу, последний вариант особенно подходит для разводки под деревянный пол. В любом случае лучшее решение для защиты от воспламенения и от грызунов – стальная труба. При монтаже за покрытиями из горючих материалов и на них применять только кабели с оболочкой из негорючих материалов типа ВВГнг-LS.
2. Пол не должен иметь перекосов. Все соединения электрических проводов должны быть в распределительных коробках, выведенных над полом. Если это правило невозможно выполнить, сделайте распределительную коробку с смотровой крышкой в ​​полу. Обязательно отметьте это место на схеме, чтобы в дальнейшем можно было быстро найти этот электрический узел.
3. При прокладке провода в полу гофру следует заполнять не более чем на 35-40%, согласно ПУЭ п. 2.1.61 (глава 2.1 ПУЭ).
4. Количество витков не регламентировано нормативными документами, но учтите, что если вы хотите заменить кабель в гофре, то даже при 2-х витках на 90 градусов сделать это будет очень сложно.
5. Если вы решили провести проводку по деревянному полу, то не нужно делать это прямо по лагам. Лучше создать специальные технические отверстия, через которые проденьте гофру, как показано на фото.
6. При прокладке электропроводки под деревянным полом обязательно обработайте древесину средствами против горения.
7. Толщина стяжки по гофру должна быть не менее 30 мм.
8. Старайтесь не делать перехлест дорожек (пересечение), так как в этом случае вам придется увеличивать толщину бетонной стяжки для разводки в полу.
9. Даже при прокладке в гофре переходы кабеля через стены, перегородки, бревна и т.п. выполняются в металлических рукавах (трубных отрезках), в крайнем случае — в пластиковых.

Учитывая эти нормы и правила, вы легко сможете сделать безопасную проводку под полом. Процедура может быть разной: либо вы сначала создаете сеть труб, в которые потом будете протягивать кабель, либо сразу прокладываете трассы с кабелем внутри. Главное, учтите важный момент – перед заливкой бетонной стяжки или набивкой досок на лаги проверьте готовую электросеть мультиметром на предмет короткого замыкания и обрыва. Если вы все сделали правильно, можно переходить к укладке напольного покрытия и подключению розеток, выключателей, светильников.

Вот и все, что я хотел вам рассказать о том, как сделать электропроводку в полу своими руками. Как видите, у этого варианта разводки есть как преимущества, так и недостатки. Если вы устанавливаете натяжные или натяжные потолки – практичнее и ремонтопригоднее будет проложить проводку по потолку.

Аналогичные материалы:

• Типовая схема электропроводки в 3-х комнатной квартире
• Как рассчитать количество кабеля на дом
• Как провести электропроводку в трубах

Видеообзор напольного варианта скрытой проводки без распайочных коробок

Опубликовано: 03. 06.2015 Обновлено: 26.02.2019 2 комментария

Электропроводка и кабельные линии. Прокладка кабеля через стену пуэ. Электропроводка в деревянном доме. Правила монтажа Монтаж изоляции 10 кВ через стену

Не «забываем» про новинки:
Федеральный закон от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности»
Статья 82. Требования пожарной безопасности для электроустановок зданий, строений и сооружений
1. Электроустановки зданий, строений и сооружений должны соответствовать классу пожаровзрывоопасной зоны, в которой они установлены, а также категории и группе горючей смеси.
2. Кабельно-проводные системы противопожарной защиты, средства обеспечения деятельности пожарных частей, системы обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутренний противопожарный водопровод, лифты для перевозки пожарных частей в зданиях, сооружениях и сооружениях должны сохранять работоспособность при пожаре в течение времени, необходимого для полной эвакуации людей в безопасную зону.
3. Кабели от трансформаторных подстанций резервных источников питания к вводно-распределительным устройствам должны быть проложены в отдельных огнестойких каналах или иметь противопожарную защиту.
4. Линии электроснабжения помещений зданий, строений и сооружений должны иметь устройства защитного отключения, предотвращающие возникновение пожара при неисправности электроприемников. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.
5. Распределительные щиты должны иметь конструкцию, исключающую распространение горения за пределы щита из слаботочного отсека в силовой и наоборот.
6. Прокладку кабелей и проводов от этажных распределительных щитов до помещений необходимо выполнять в каналах из негорючих строительных конструкций или погонажных изделий, отвечающих требованиям пожарной безопасности.
7. Горизонтальные и вертикальные каналы для прокладки электрических кабелей и проводов в зданиях, строениях и сооружениях должны быть защищены от распространения огня. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с расчетным пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости этих конструкций.
8. Кабели, прокладываемые на открытом воздухе, должны быть не распространяющими горение.
9. Светильники аварийного освещения на путях эвакуации с автономными источниками питания должны быть снабжены устройствами для проверки их работоспособности при имитации отключения основного источника питания. Срок службы автономного источника питания должен обеспечивать аварийное освещение путей эвакуации в течение расчетного времени эвакуации людей в безопасную зону.
10. Электрооборудование без средств пожаровзрывозащиты не допускается использовать во взрывоопасных, взрывопожароопасных помещениях зданий, строений и сооружений, не имеющих дополнительных мер защиты, направленных на устранение опасности источника воспламенения в условиях горючая среда.
11. Не допускается применение пожаробезопасного электрооборудования во взрывоопасных и пожаровзрывоопасных помещениях.
12. Взрывозащищенное электрооборудование допускается применять в пожароопасных и негорючих помещениях, а во взрывоопасных помещениях — при условии, что категория и группа взрывоопасной смеси в помещении соответствуют виду взрывозащиты электрооборудования.
13. Правила применения электрооборудования в зависимости от степени его взрывопожароопасности в зданиях, строениях и сооружениях различного назначения, а также показатели пожарной опасности электрооборудования и методы их определения устанавливаются федеральные законы о техническом регламенте на данную продукцию и (или) нормативные документы по пожарной безопасности.

6.5 В местах прохождения открыто проложенных и защищенных кабелей через строительные конструкции предусматриваются кабельные проходки с пределом огнестойкости не ниже предела огнестойкости этих сооружений (ст. 82 ТР), обеспечивающие требуемую дымо- и газонепроницаемость (п. 37 ТР). ППБ 01-03) и соответствующие требования ГОСТ Р 50571.15 и 2.1 ПУЭ.
Для этого в местах прохождения труб с кабелями:
— через противопожарные стены, перекрытия и перегородки с нормируемым пределом огнестойкости или их выходом наружу в помещениях с нормальной окружающей средой прокладывают электрические цепи в участках труб для электрических проводка гладкая из ПВХ Д=25 (п.3.18 СНиП 3.05.06-85*). Зазоры между кабелями и трубой уплотнить кабельными вводами для труб из ПВХ. Герметизация должна выполняться с каждой стороны трубы;
— через строительные конструкции с ненормируемым пределом огнестойкости электрические цепи прокладывать в гофрированных трубах ПВХ d=16. Закройте зазоры между кабелями и трубой заглушками TFLEX.
Сквозь горючие стены и перегородки — в стальных трубах (п. 3.18 СНиП 3.05.06)
При прохождении через перекрытия кабель в месте прохода защищают от механических повреждений кожухами или коробами на высоту до 2 м от пола.
— для проходки одиночных кабелей через стены между производственными помещениями с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) и помещениями с нормальной окружающей средой применяют стальные водогазопроводные трубы по по ГОСТ 3262-75 и трубные кабельные вводы, устанавливаемые со стороны помещения с взрывоопасной зоной повышенного класса. Зазоры между трубами и кабелями необходимо заделать асбестовым шнуром ШАОН — 3,0 (по ГОСТ 1779-83) на глубину 100-200 мм от торца трубы, общей толщиной, обеспечивающей огнестойкость строительных конструкций. См. лист 16 проекта РФ по выполнению одиночных кабельных проходок.
—для кабельной сборки для прохода через стены производственных помещений с классом взрывоопасной зоны — 2 (по ТРоТПБ) и В-1а (по ПУЭ) применяют раствор универсальных кабельных проходок, предназначенных для противопожарной защиты проходов кабельных линий и состоящих из:
— Состав герметизирующий антипирен Формула КП — для герметизации мест прохода кабеля;
— огнезащитный состав Phoenix CE — для дополнительной огнезащитной обработки кабелей;
— закладные детали — лоток цельнометаллический перфорированный прямой ЛМ 500х50.
Монтаж кабельных проходок с соблюдением требований технологического регламента ТРП-10/06 и «Рекомендаций по устройству и эксплуатации противопожарных кабельных проходок типа КП» (Р5.04.067.10) РУП «Стройтехнорм».

Герметизация мест прохода труб через строительные конструкции должна производиться огнеупорными материалами (раствор, цемент с песком в соотношении 1:10, глина с песком — 1:3, глина с цементом и песком — 1,5:1:11 , вспученный перлит со строительным гипсом — 1:2 или другими негорючими материалами) на всю толщину стены или перегородки сразу после прокладки кабелей или труб (СНиП 3.05.06-85, п. 3.65). Щели в проходах через стены можно не заделывать, если эти стены не являются противопожарными преградами.
— ввод кабеля из траншей в здания осуществляется через участки бетонных, железобетонных или асбестоцементных труб или через отверстия в железобетонных конструкциях.
— концы труб должны выступать за стены здания в траншею не менее чем на 0,6 м (рис. 1). При извлечении кабелей из земли и подъеме по стене их защищают от механических повреждений трубой, уголком, швеллером или коробом на высоту до 2 м (рис. 2).
— проходы через деревянные стены и перегородки выполняются в отрезках стальных или асбестоцементных труб диаметром не менее 100 мм, выступающих в обе стороны от стены или потолка на 50 мм, либо через противопожарную заделку размером 150х150 мм.

При монтаже электропроводки квартиры и дома нельзя обойтись без работ по устройству прохода кабеля через стену. Рассмотрим нормативные требования к таким работам и практику их выполнения.

Но прежде отметим, что в этих работах, кроме нормативного, есть организационный этап. Так как при таком виде работ (демонтаж, штробление и т.п.) образуется много строительного мусора, нужно заранее подумать о его утилизации.

Для утилизации каменных отходов от таких работ необходимо арендовать специальные мусоросборники. Для утилизации проката черных и цветных металлов разумно поискать компанию, скупающую металлолом, например здесь https://www.metallrutorg.ru/. Это будет не только удобно, но и выгодно.

Нормы прохождения кабеля через стены

Как и полагается, правый электрик, сначала обратимся к нормативным документам. Начнем поиск информации с, правил устройства электроустановок. Скачать ПУЭ можно с сайта.

В ПУЭ редакции 7 смотрим по пунктам с 2.1.56 вниз. Переводя официальный документ на обыденный язык, мы видим следующие правила прохождения проводов и кабелей электропроводки через стены:

• При обустройстве прохода важно обеспечить замену электропроводки в случае ремонта или замены ( ПУЭ, п. 2.1.58).
• Если электромонтаж осуществляется проводами, то проход проводов в стене должен быть защищен трубой, коробом, электрогофротрубой.
• разводка осуществляется кабелем, тогда проход кабеля через стены сухих внутренних помещений может быть организован в виде проема, без воздуховода или трубы.
• кабель проходит через стены помещений с разной влажностью или через стену с улицы в помещение, например ввод электроснабжения в дом, то в ПУЭ нет строгих рекомендаций по защите кабеля в помещении стеновой проход с трубой (рукавом). Имеется указание на необходимость закрытия зазоров между кабелями негорючими материалами, легко удаляемыми при проведении работ по замене кабеля. Это необходимо для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (рукавом), прочно закрепленной на конструкции стены и уложенной с уклоном к улице.

В закрытых помещениях квартир и домов, для защиты прохода кабеля через стену, обязательно только в деревянных домах, для повышения пожарной безопасности.

Подведем первый итог

Если на практике вам нужно провести кабель через стену в квартире и доме, вам необходимо:

Первое: По возможности отказаться от использования проводов для электропроводки и работать с кабелями. Если это невозможно, например, ретро-проводка с проводами на изоляторах, сделайте проход в стене через гильзу.

Во-вторых: Проведите кабель через стену, чтобы вам было легко заменить его самостоятельно. Этого критерия будет достаточно для правильного прохождения.

Третье: Устройте проход через стену с умом. Например, если вы делаете скрытую (несменную) проводку, то использование гильзы для прохода нецелесообразно. За исключением случаев, если проход сделан между двумя стенами с воздушной прослойкой.

В-четвертых: защитить все кабельные проходы с улицы от проникновения влаги. В квартире это кабели питания кондиционеров; в доме это ввод силового кабеля в дом или вывод кабеля в постройки на участке.

Как провести кабель через стену на практике

Посмотрим на практику работы. Начнем с отверстия в стене для проводки в квартире.

Проход кабеля через стену в квартире

Первая проблема, которая возникает при сверлении отверстия в стене для прокладки кабеля, это существующая проводка в стенах. При сверлении важно не повредить имеющуюся электропроводку, а также не задеть возможные трубы трубопровода.

Решить эту проблему помогут специальные приспособления или народные методы. Я писал про поиск скрытой проводки с приборами. Народные способы перечисляю ниже:

• Сначала, если у вас есть радиоприемник, настройте его на 100 кГц и просканируйте стену в месте будущего отверстия. При наличии проводов под напряжением приемник должен показывать фоновый звук.
• Во-вторых, возьмите фазовращатель (зонд). Он покажет провод под напряжением, НЕ уходящий глубоко в стену.
• В-третьих, для смартфона есть программы типа «Металлоискатель».
• В-четвертых, «слышит» провод в стене, слуховой аппарат находится в режиме «телефон». Не проверял.

К сожалению, предлагаемые технические способы поиска скрытой проводки не всегда доступны. Поэтому мы используем простой и надежный визуальный осмотр. Для этого:

Посмотреть место будущего прохода (отверстия) на наличие распределительных коробок, розеток, выключателей. Никогда не просверливают сквозные отверстия в стенах по горизонтали и вертикали для установки коробок, розеток, выключателей, светильников. Высока вероятность, что проводка была сделана по правилам и трассы проводки были параллельны полу и углам со стандартными отступами от углов и откосов. Об этом .

Инструмент

Для сверления сквозных отверстий вам понадобится, в первую очередь, перфоратор со сверлом. Длина сверла зависит от толщины стенок. Это должно быть определено заранее. В панельной доле она составляет 270-350 мм, в «сталинке» толщина стен может превышать 1 метр.

Диаметр сверла зависит от необходимого отверстия и толщины стенки. Чем толще стенка, тем больше диаметр сверла. Разумный диаметр сверла 25-30 мм. Однако в комплекте нужно иметь сверло меньшего диаметра 10-16 мм, ниже объясню почему.

Этапы работы по бурению сквозного отверстия

каменная стена

Подготовить место работы: мусора будет много. Обои со стены в месте сверления лучше снять. Если отверстие находится на высоте, основание должно быть прочным.

Начните сверлить коротким сверлом малого диаметра. Это уменьшит крошение бетона или штукатурки в начале сверления.

На длинном сверле сделайте изолентой маркер, показывающий толщину стены. Он будет нужен.

Продолжить бурение. Если вы не предупредили соседей заранее, они уже звонят вам в дверь. Звук от вашего бурения в панельном доме распространяется на весь коридор.

Продолжайте аккуратное сверление. Если вы почувствуете остановку сверла, немедленно остановитесь, вполне вероятно, что сверло ударится об арматуру. Дрель не сможет просверлить арматуру панели, поэтому отверстие необходимо сместить и начать заново.

Следите за отметкой толщины стенки на сверле. Когда до отметки останется 5-7 см, снова меняют толстое сверло (25-30 мм) на сверло 10-16 мм и по возможности уменьшают воздействие перфоратора.

Этот прием позволит избежать падения куска стены на противоположной стороне прохода. После прохождения сверлом всей стены, вы это сразу почувствуете, идите в соседнюю комнату и расширьте отверстие сверлом большего диаметра.

Если требуется втулка с отверстием, то диаметр трубы для втулки должен быть немного меньше диаметра отверстия. Забивать втулку необходимо со стороны начала сверления (!).

деревянная стена

Вам понадобится дрель по дереву, простая дрель и точность.

Перегородка из гипсокартона

Если вам необходимо провести кабель через гипсокартонную стену, то:

• Найдите место, где нет конструкционных профилей;
• Просверлите листы гипсокартона простой дрелью. Это 12-24мм;
• Посмотрите, в перегородке обогреватель;
• Если утеплитель есть и он мягкий, проведите его тонким металлическим стержнем, например, шилом, к листам гипсокартона с противоположной стороны. Вращая вручную самодельное шило, пройдитесь по листам конспекта с противоположной стороны;
• Расширить отверстие дрелью до нужного размера;
• Вставьте втулку в отверстие пластиковой трубы. Для того, чтобы труба проходила сквозь изоляцию, край трубы заточить напильником;
• Если изоляция твердая, просто просверлите отверстие длинным сверлом.

Вывод

Проход кабеля через стену в квартире и доме вполне можно сделать своими руками. Главное иметь правильный инструмент, быть внимательным и отключить электричество в квартире, чтобы не получить удар током в случае повреждения проводки. А перфоратор нужно запитать от другой группы или от (квартирного) щитка, через переноску.

Проходы через внутренние и наружные стены, перегородки и междуэтажные перекрытия должны быть выполнены в трубе или проеме, позволяющем заменить электропроводку. Проходы небронированных кабелей и проводов через несгораемые стены и межэтажные перекрытия должны выполняться в металлических или изоляционных полутвердых резиновых, поливинилхлоридных трубах (неразрезанных) или в отрезках пластмассовых труб, а через горючие стены — в изоляционных трубах, заключенных в стальные отрезки. Концы металлических труб должны заканчиваться втулками или воронками. Установка изоляционных трубок необходима не только для обеспечения замены электропроводки, но и для усиления изоляции незащищенных проводов.

Провода с фальцевым швом (АПФ, ПРФ, ПРФл) допускается прокладывать через деревянные стены без дополнительной защиты.

Проходы могут быть открытыми и закрытыми. открытые проходы проводов и кабелей осуществляются в зданиях с деревянными стенами и потолками. В кирпичном здании проход можно сделать скрытым, в вырубленной в стене борозде, но не под слоем штукатурки.

При подготовке проходов через стены и перекрытия необходимо учитывать среду примыкающих помещений. Если примыкающие помещения относятся к категории сухих, то провод в стене прокладывается через одно отверстие. При переходе из сухого помещения в сырое, сырое или снаружи, из сырого в сырое каждый провод должен быть протянут в отдельную изоляционную трубу.

Для обеспечения стока воды отверстия делают с небольшим уклоном в сторону сырого, сырого помещения или наружу. Со стороны сухого помещения отверстие обрамляют изолирующей фарфоровой или пластмассовой втулкой, а со стороны мокрого, сырого или снаружи — фарфоровой воронкой. Втулки и воронки промазывают алебастровым или цементным раствором так, чтобы буртик втулки плотно лежал на поверхности стены, а выход воронки полностью выходил из стены и был направлен вниз. Вводы надеваются на изоляционную трубку.

Присоединение проводов при выходе из сухого сырого помещения в сырое или за пределы здания должно производиться в сухом или сыром помещении на валу или в распределительной коробке, установленной в проходе.

Для предотвращения проникновения воды, распространения огня открытые проходы кабелей и проводов через наружные стены помещений после прокладки электропроводки должны быть герметизированы легкосъемными несгораемыми материалами (минеральная вата, шлак и др. ). Воронки с обеих сторон заполняются изоляционным составом, например битумной массой. Открытые проходы через внутренние стены обычных невзрывоопасных и негорючих помещений можно не уплотнять.

Открытые проходы проводов через межэтажные перекрытия выполняются в изоляционной трубе с защитой от механических повреждений на высоту не менее 1,5 м. При скрытой прокладке проводов через межэтажные перекрытия провода пропускаются в изоляционных трубах, выходы которых заканчиваются фарфоровыми воронками.

При выполнении проходов через межэтажные перекрытия, где требуется защита провода от механических повреждений при выходе на верхний этаж, запрещается применять провода марок ПРД, ПРДД (в стальных трубах эти провода не прокладывают).

При выполнении прохода через межэтажное перекрытие применяют одножильные изолированные провода марок АПР, АПВ, АПРВ и др. Утепленные трубы в проходах не должны иметь разрывов по длине и уплотнены наружными кромками втулок и воронок (могут выступать из них на 4-5 мм). Запрещается делать проходы в деревянных стенах в местах стыков между бревнами.

Пересечение проводов и кабелей не рекомендуется. В открытой проводке при пересечении незащищенных проводов с незащищенными или защищенными изолированными проводами (с расстоянием между ними менее 10 мм) на незащищенный провод должна быть нанесена дополнительная изоляция: на него надевают кусок цельной полихлорвиниловой трубки или 3- Наносится 4 слоя изоляционной ленты.

В кирпичных зданиях пересечения проводов выполняют скрыто в оштукатуренных бороздах — скрученные двухжильные провода одной из пересекаемых линий укладывают в борозду, надевая на них изоляционную или полихлорвиниловую трубку. В местах входа и выхода провода из паза на изоляционную трубку надеваются фарфоровые воронки.

Рис. Байпас трубопровода:
1 — провод; 2 — резиновая трубка; 3 — воронка.

В случаях, когда электромонтаж осуществляется одножильными проводами, каждый из них помещают в отдельную изоляционную трубку.

Вокруг металлических конструкций зданий, балок, труб и особенно трубопроводов с горячими жидкостями может образовываться конденсат и ржавчина, разрушающие изоляцию. Поэтому при пересечении защищенных и незащищенных проводов и кабелей с трубопроводами (рис. 38) расстояние между ними должно быть не менее 50 мм, либо провода и кабели в месте пересечения должны быть проложены в изоляционных или металлических трубах, заложенных в борозду. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм они должны быть дополнительно защищены от механических повреждений на расстоянии не менее 250 мм в каждую сторону от трубопровода.

При открытой параллельной прокладке расстояние проводов и кабелей, а также расстояние от распределительных коробок скрытой прокладки до трубопроводов должно быть не менее 100 мм.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высоких температур

Проходы кабелей через стены и перекрытия . Места прохода кабелей через перекрытия, стены, огнестойкие перегородки в кабельных туннелях должны быть тщательно герметизированы негорючим материалом, при этом герметизация выполняется и вокруг кабелей, проходящих через патрубки. Это одна из необходимых мер по предотвращению распространения пожаров в кабельных сетях и проникновения воды в здание по трубам.

Нормированные расстояния. ПУЭ определяет наименьшие допустимые расстояния между прокладываемым кабелем и другими кабелями, фундаментами зданий, зелеными насаждениями, трубопроводами с ЛВЖ, тепловыми трубопроводами, кабелями связи, электрифицированными и неэлектрифицированными железными дорогами, трамвайными рельсами, как при их параллельном расположении, так и на пересечения с ними. В ПУЭ также предусмотрены меры защиты при приближении к этим устройствам.

Данные ограничения устанавливаются с целью создания нормальных условий эксплуатации кабелей и сведения к минимуму вредного воздействия на кабель любых устройств. Если речь идет о трубопроводах, то минимально допустимое схождение при параллельной прокладке 1 м необходимо для того, чтобы кабель не был поврежден при земляных работах, связанных с ремонтом трубопровода. Для тепловой трубы указанное схождение составляет 2 м, чтобы свести к минимуму вредное влияние тепла, выделяемого тепловой трубой, на условия охлаждения кабеля. Трамваи, электрифицированные железные дороги, линии метрополитена являются источником распространения в земле блуждающих токов, которые при отсутствии должной защиты оказывают разрушающее действие на броню и металлическую оболочку кабеля. Поэтому допустимый подход к таким конструкциям составляет уже 10 м, либо, если это расстояние необходимо уменьшить, кабели прокладывают в изоляционных трубах (например, асбестоцементных, пропитанных гудроном или битумом). Таким образом, каждое ограничение подхода и пересечения имеет свое обоснование и должно соблюдаться при прокладке кабелей.

Промышленная подготовка кабелей. В последнее время разработан и внедрен в ряде монтажных организаций метод предварительной подготовки в цехах мерных отрезков бронированных кабелей. На технологической механизированной линии осуществляется перемотка кабеля с заводского барабана на специальный инвентарный барабан с отмериванием необходимой длины на метре кабеля; разделка кабеля и установка концевых муфт и муфт. Подготовленные отрезки кабелей испытывают повышенным напряжением, жилы кабелей маркируют и окрашивают, а кабель в инвентарном барабане доставляют на объект для прокладки по подготовленной трассе.

Основным элементом технологической линии является инвентарный кабельный барабан с электроприводом, а также счетное устройство, с помощью которого механизируется процесс измерения и перемотки кабелей. Инвентарный барабан состоит из сварной рамы, внутри которой размещен вращающийся барабан. На боковых щеках вращающегося барабана предусмотрены конструкции для крепления муфт и концевой арматуры. Электропривод соединен с барабаном шарнирным валом. Измерительное устройство со счетчиком типа СК-1 состоит из станины и подвижной стойки. На раме установлены направляющие ролики и медный диск, соединенный со счетчиком кабеля. Измерительный диск, перемещаясь поперечно по направляющим шпилькам, обеспечивает укладку витка кабеля к витку. Подъем барабана с кабелем осуществляется тросовым домкратом. На стенде механизированы и другие сборочные операции: округление секторных жил, опрессовка наконечников и гильз (пресс ПГЭП), сварка и пайка пропан-бутановыми горелками, резка кабелей стационарным кабельным ножом С ручным приводом, маркировка пластиковых бирок спец.
