Столбчатый фундамент своими руками — пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

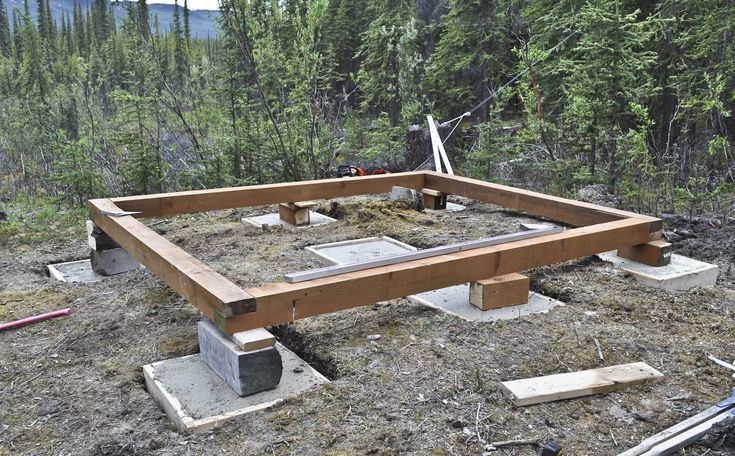

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I.

Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

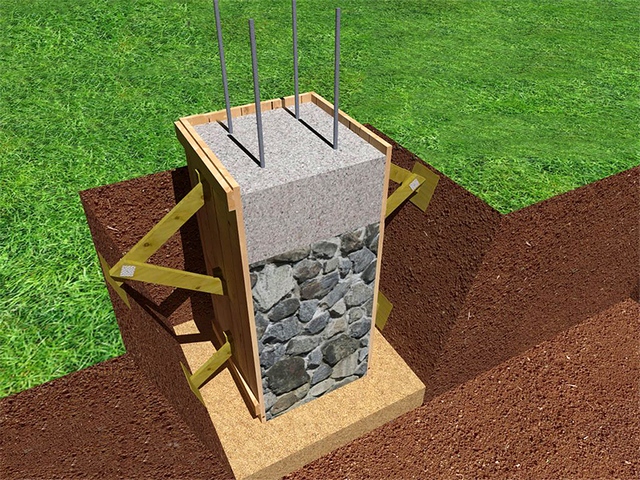

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.
