Столбчатый фундамент своими руками под каркасный дом: Столбчатый фундамент для каркасного дома: процесс установки и типы фундаментов

Содержание

Как сделать столбчатый фундамент для каркасного дома

Фундамент является основой любого дома и от того как он будет сделан, зависит дальнейшая судьба сооружения. Пред тем, как решить какой фундамент нужен для каркасного дома, следует уделить внимание столбчатому фундаменту. Он прекрасно подойдет для устройства зданий, которые имеют один или два этажа и характеризуются небольшим весом.

Основные параметры столбчатого фундамента

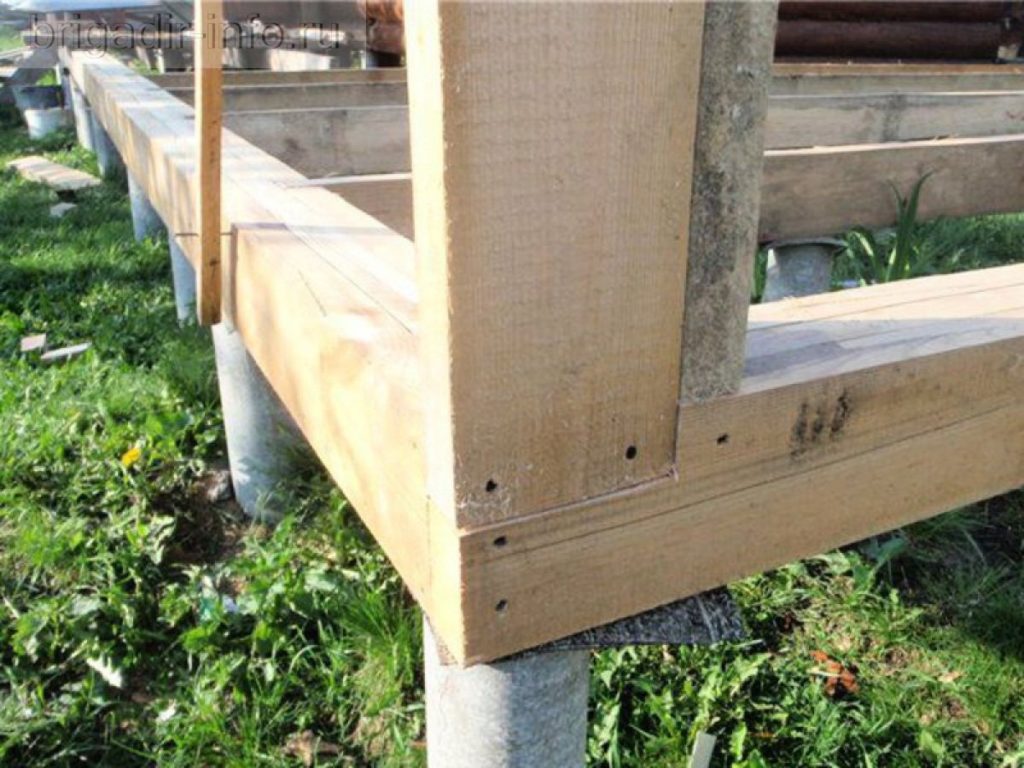

деревянный столбчатый фундамент

Столбчатый фундамент для каркасного дома (свайно-ростверковый) представляет собой группу столбов, которые размешены в первую очередь по углам здания. Также обязательно столбы устанавливаются в месте соединения основных стен с перегородками. Остальные столбы ставятся с шагом 1 – 2 метра.

Верхняя часть столба – оголовок, выступает над землей 50 — 80 см. Такое расстояние дает возможности минимизировать появление сырости. Если деревянные бруски, которые являются основанием каркасного дома будут подвержены сырости, то они очень скоро начнут гнить.

Ширина столбов может быть разной. Если столбы цилиндрической формы, то в основном их размер варьируется от 200 до 400 мм. В том случае когда столбы будут из кирпича или блоков, то рекомендуемые размеры — 500х500 мм

Виды столбчатых фундаментов

В зависимости от глубины заложения столбчатые фундаменты делятся на два вида:

Мелкозаглубленный. Его глубина составляет 50 -80 см. Применяется на скальных и песчаных грунтах, которые характеризуются низким уровнем грунтовых вод;

Важно: мелкозаглубленые хорошо подходят как фундамент под баню или сарая.

Заглубленный. Столбы закладываются на глубину до 2 метров, или как минимум на 500 мм ниже уровня промерзания грунта. Такой вид фундамента используется на глинистых грунтах, где грунтовые воды залегают не очень глубоко.

Материалы для изготовления столбчатого фундамента

Самым первым этапом устройства столбчатого фундамента является выбор материала из которого будут сделаны столбы. Как правило используются следующие материалы:

дерево;
монолитный железобетон;
бутовый камень;
кирпич;
блоки 20х20х40;
асбестоцементные трубы;
металлический прокат (трубы, швеллер).

Каждый из этих материалов имеет свои достоинства и недостатки. Самым дешевым вариантом является дерево. Однако даже при соответствующей обработке и защите различными гидроизоляционными материалами дерево прослужит не долго. Металлический прокат может прослужить дольше, однако собестоимость такого основания будет достаточна большая. Поэтому основными материалами для изготовления столбов служит железобетон, кирпич, блоки и асбестоцементные трубы

Этапы создания фундамента

Создание столбчатого фундамента для каркасного дома своим руками состоит из следующих этапов:

Важно: если планируется создать столбчатый фундамент под дом с ростверком, то необходимо также не забыть про него и посчитать все материалы, необходимые для эго создания – металлическую арматуру, бетон, опалубку.

свайно-ростверковый фундамент

Разбивка фундамента. От забора отмеряется необходимое расстояние и ставятся начальные две точки. Далее, от этих точек отмеряется длина или ширина будущего дома и намечаются другие крайние точки фундамента. На этом этапе обязательной процедурой является проверка диагоналей. Они должны быть одинаковые, +/- 1 -2 см. После установки крайних точек делается разметка фундамента под перегородки. Также с шагом 1 -2 м намечаются места установки дополнительных столбов.
Выкапывание ямы под фундамент. Если планируется создать столбчатый фундамент из асбестовых труб или монолитного бетона, то ямы можно сделать с помощью мотобура. Его не обязательно покупать – такое устройство можно без проблем арендовать на одни сутки или пару часов. В том случае когда фундамент для дома будет из кирпича или блоков, то лопатой выкапывается яма размером 60 х80 и глубиной на 10 – 20 см ниже уровня промерзания грунта. Такой размер позволяет каменщику залезть в яму и без проблем сложить столбы из кирпича или блоков.

Важно: яма под столб может иметь как обычную прямую конфигурацию, так и с расширением в нижней части. Такое расширение увеличивает площадь основания, что приводит к увеличению несущей способности такого фундамента. Также это повышает устойчивость таких столбов к морозному пучению грунтов.

Создание гидроизоляции и опалубки. После того как ямы под столбы вырыты необходимо создать гидроизоляцию фундамента. Для этого из рубероида изготавливают трубу которая помешается в выкопанную яму. Также в качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Края пленки необходимо прижать камнями или присыпать землей, что бы при заливке бетона пленка не упала на дно ямы. Если же планируется создать столбчатый фундамент из блоков 20х20х40 для каркасного дома, то гидроизоляцию из рубероида или пленки делают уже после того как столбы уже выложены.
Установка арматуры. При изготовлении столбов из бетона или асбестоцементных труб необходимо произвести их армирование. Для этого берут две или четыре арматуры диаметром 8- 12 мм, которые соединяются между собой перемычками из проволоки диаметром 6-8 мм. Готовую конструкцию помешают во внутрь вырытой ямы.
Создание опалубки. Поскольку столбы должны быть подняты на уровнем земли на 500 – 800 мм, то необходимо из досок создать опалубку.

Важно: все столбы должны быть установлены таким образом, чтобы в дальнейшем ростверк был смонтирован строго горизонтально. Для этого выбирается начальная точка и уже относительно ее с помощью водяного уровня отмечается необходимая высота опалубки.

Заливка бетоном. Поэтапно слоями 200 -300 мм происходит заливка бетоном и производится его утрамбовывание. В верхней части столбов необходимо установить шпильку диаметром 12 -16 мм и высотой 40 -50 см. Она необходим для монтажа основания каркасного дома.
Создание ростверка. После изготовления столбов необходимо создать ростверк. Он даст возможность повысить устойчивость столбчатого фундамента и дает возможность равномерно распределить нагрузку между всеми столбами. Как правило его делают из железобетона. Сначала создают опалубку, укладывают туда каркас из арматуры и заливают бетоном. Стандартные размеры ростверка: ширина 250 мм и высота 250 мм.
Устройство забирки. Последним этапом создания фундамента для каркасно – щитового дома является устройство забирки. Забирка – это стена из различных материалов от уровня земли до ростверка. Для ее устройства выкапывается неглубокая траншея – шириной 10 -20 см и глубиной до 30 см. В нее заливается бетон. После того как он остынет можно приступать к монтажу забирки.

Важно: перед монтажом забирки необходимо провести все необходимые коммуникации – канализацию и воду.

Достоинства и недостатки столбчатого фундамента

Столбчатый фундамент для каркасного дома имеет следующие преимущества:

самый дешевый вид фундамента. Его себестоимость как минимум в 2 раза меньше чем ленточного фундамента;
возможность производить работу самостоятельно – заливать столбы поочередно;
большая скорость монтажа;

Однако есть и столбчатого фундамента и несколько недостатков:

Столбчатый фундамент под каркасный дом своими руками видео:

Фундамент для каркасного дома своими руками: виды и изготовление

Оглавление:
Фундамент для каркасного дома своими руками: ленточное основание
Как сделать столбчатый фундамент для каркасного дома своими руками
Виды фундамента для каркасного дома: плитное основание
Фундамент под каркасный дом: винтовое основание

По большому счету, ставить вопрос, какой фундамент лучше для каркасного дома, будет неправильно – лучшего фундамента нет и быть не может. Дело в том, что каждый тип фундамента предназначен для того или иного типа почвы, где он проявляет свои преимущества. Мало того, на выбор фундамента того или иного типа оказывает влияние и вес строения, и его конфигурация, и даже площадь и наличие или отсутствие подвала. Именно последним моментом и обуславливается наибольшее распространение ленточного фундамента, который позволяет создать подвал под домом. Но суть не в этом, в данной статье мы поговорим об особенностях строительства фундамента того или иного типа – вместе с сайтом stroisovety. org мы разберем вопрос, как сделать фундамент для каркасного дома своими руками?

Фундамент для каркасного дома фото

Фундамент для каркасного дома своими руками: ленточное основание

Начнем именно с него, так как это наиболее распространенный тип фундамента, который используется в процессе строительства каркасных домов. Среди его преимуществ можно выделить экономичность (в отличие от плитного фундамента, на него уходит меньше материала), как и говорилось выше, возможность обустройства подвального помещения, надежность и простота изготовления своими руками. Кроме всего прочего, в зависимости от глубины залегания и толщины стен ленточного фундамента, он в состоянии выдерживать постройки любого веса – частные коттеджи для него вообще не проблема. В общем, если говорить о том, какой фундамент лучше для каркасного дома, то ленточное основание будет самым главным претендентом на это звание.

Как и говорилось выше, построить ленточный фундамент своими руками не сложно – самое трудное во всем это деле заключается в изготовлении опалубки.

Об этом чуть позже, так как технологию его возведения нужно изучать по порядку.

Котлован. Сами понимаете, что копать его вручную очень трудно. Некоторые люди в попытках минимизировать трудозатраты на производство данного этапа работ вместо котлована выкапывают траншеи – это, мягко говоря, неправильно, так как произвести качественную гидроизоляцию такого фундамента невозможно. А она необходима, так как без нее деревянный каркасный дом будет тянуть влагу из грунта через бетон, в результате чего срок службы строения значительно сокращается.
Опалубка. Для нее понадобится заготовить металлические или деревянные щиты, с которых и формируется ленточная опалубка – щиты крепко, а главное надежно, скрепляются между собой так, чтобы бетон их не раздавил. Для этой цели, как правило, применяются трубки и шпильки с гайками – первые фиксируют расстояние между двумя щитами, а вторые стягивают их и не дают распадаться наружу.

Армирование. Для фундамента нужен объемный каркас из арматуры, которая увязывается друг с другом с помощью проволоки – здесь сварка не используется, так как она сделает фундамент жестким, и при малейших подвижках грунта он лопнет.
Бетонировка. Хотите получить действительно надежное основание для дома? Тогда весь фундамент лучше заливать за один раз – только так можно получить монолитное основание каркасного дома. Здесь без вариантов – весь бетон в нужном объеме лучше заказать на специализированных предприятиях.
Ленточный фундамент для каркасного дома фото

Если бы не необходимость создания большого котлована в процессе решения вопроса, как сделать ленточный фундамент для каркасного дома, его можно было бы назвать идеальным вариантом для каркасных строений. Но, как говорится, существуют и более простые технологии.

Как сделать столбчатый фундамент для каркасного дома своими руками

Это еще более экономичное основание для каркасных домов – используется для легких одноэтажных и даже двухэтажных строений. Если говорить о небольшом одноэтажном домике, то столбчатый фундамент для него сделать своими руками очень просто – если же речь идет о двухэтажном доме, то без специальной техники здесь не обойтись. Почему? Да потому, что нужны глубокие и не широкие выемки в грунте, которые можно сделать исключительно с помощью буровой установки.

Столбчатый фундамент для небольшого каркасного дома изготавливается следующим образом.

Выкапывается яма размером полметра на полметра и глубиной как можно больше. Здесь все просто, и работа эта больше физическая, чем умственная. Такие ямы выкапываются по углам строения однозначно и между ними с шагом в полтора метра – опоры данного типа нужные везде, в том числе и в местах установки внутридомовых перегородок.
Дальше вяжется прямоугольный объемный каркас из арматуры размером 400 на 400мм и длиной сантиметров на 20 больше глубины ямы, в которую он и опускается.
Дальше небольшая опалубка высотой 250мм, которая сформирует наружную часть столбчатой опоры – соединить вместе четыре доски, так, чтобы они образовали прямоугольник размером 500 на 500мм, не так уж и сложно.
Бетонировка. Прелесть этого фундамента заключается в том, что каждую опору можно лить по раздельности – это дает шанс сэкономить на покупке готового бетона. В таком объеме его можно приготовить даже лопатой в корыте за несколько заходов, не говоря о простой бетономешалке .
Дальше ждем полного высыхания столбчатых опор и производим гидроизоляцию их верхушки – сначала бетон покрывается битумной мастикой, а потом оклеивается рубероидом в два слоя.

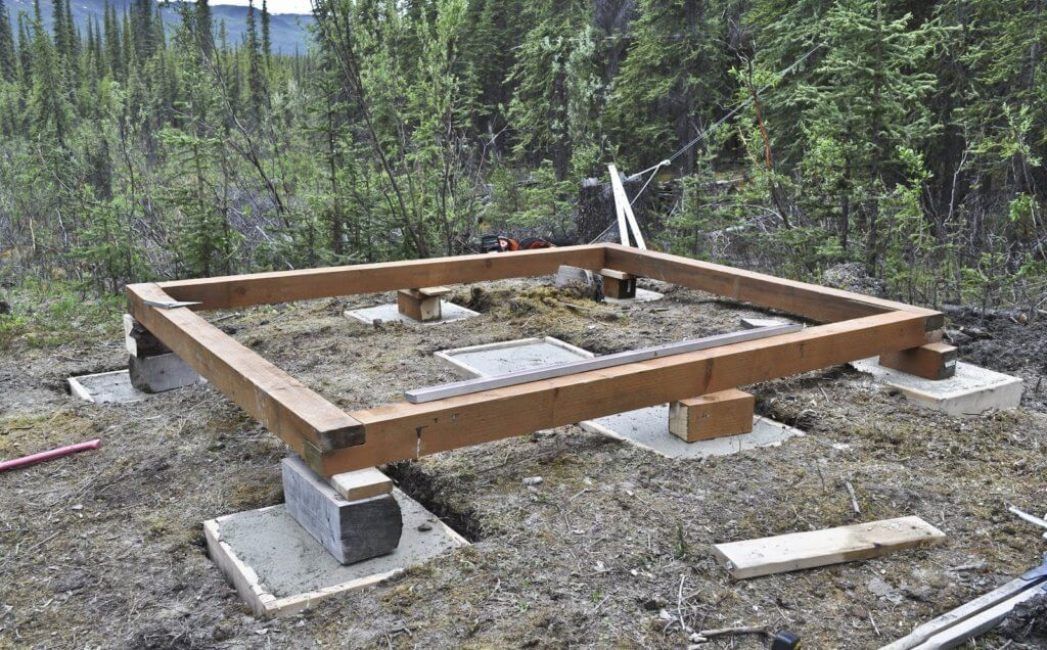

Столбчатый фундамент своими руками для каркасного дома фото

Завершает процесс изготовления столбчатого фундамента для каркасного дома кирпичная кладка – именно с ее помощью обвязочный брус каркасного дома устанавливается в уровень горизонта. Перед установкой деревянных балок верхняя часть кирпичных столбиков также должна подлежать гидроизоляции.

Виды фундамента для каркасного дома: плитное основание

Вся прелесть фундамента данного типа заключается в том, что он позволяет изготовить в каркасном доме бетонные полы. Мало того, такой фундамент отлично подходит для подвижных грунтов – плита будет просто перемещаться вместе с ними, не причиняя дому никакого вреда. И это еще не все – в процессе изготовления плитного основания дома нет необходимости в проведении глобальных земляных работ, предусматривающих рытье котлована. По сути, это весьма толстая бетонная подушка, залитая на выровненной поверхности.

Изготавливается такой фундамент весьма просто, но, опять-таки, нужен монолит, который достигается единовременным бетонированием всей опалубки. Представить технологию заливки плитного фундамента для каркасного дома можно в виде четырех этапов работ.

Планирование местности. Здесь все просто, но на некоторых участках без бульдозера не обойтись – нужно просто создать ровную площадку.
Установка опалубки высотой не менее полуметра. Вообще это расчетная величина, которая зависит от веса постройки. Как и во всех случаях, опалубка должна быть надежной, так как в большинстве случаев речь идет о большой массе бетона.
Армирование. Стандартно это трехъярусный объемный каркас из арматуры – три сетки с ячейкой 200 на 200мм, расположенных одна над другой. Увязывается, как и во всех случаях, с помощью проволоки.
Бетонировка, о которой говорилось выше – здесь важен монолит, который достигается единовременной заливкой всего объема бетона. Также не следует забывать и об усадке бетонной смеси с помощью глубинного вибратора, который уплотняет бетон и выгоняет из него воздух, делая основание прочным на все сто процентов.
Фундамент для каркасного дома своими руками фото

Несмотря на то, что внешне плитный фундамент для каркасного дома выглядит просто, все же при его изготовлении имеется масса тонкостей. Кроме того, к его недостаткам причисляют большое количество бетона и трудоемкость выполнения работ.

Фундамент под каркасный дом: винтовое основание

Это очень простой в изготовлении фундамент, который применяется в процессе строительства домов на заболоченной местности – это одна из разновидностей столбчатого основания, для изготовления которого применяются винтовые сваи. На небольшую глубину их вполне реально вкрутить и вручную. Но в большинстве случаев для этой цели применяется специальная техника.

Винтовой фундамент для каркасного дома фото

Винтовой фундамент для каркасного дома делается достаточно просто – сначала ввинчиваются сваи в заранее размеченных местах, потом они срезаются в одной плоскости горизонта, на них навариваются специальные площадки, к которым и крепится обвязочный брус основания дома. Как вариант, собирается металлоконструкция из металлического уголка, на которой отливается бетонный армопояс. Такой фундамент может даже использоваться для строительства кирпичного дома.

И в заключение темы про фундамент для каркасного дома своими руками добавлю только одно – технология изготовления любого основания дома не покажется сложной, если заранее изучить все ее тонкости и нюансы. Только владея ими, можно соорудить поистине прочное, надежное и долговечное основание для дома.

Автор статьи Александр Куликов

Столбчатый фундамент под дом своими руками. Столбчатый фундамент под дом.

Фундамент под дом

Долговечность любого дома зависит от того, насколько надежен фундамент, на котором он стоит. Поэтому к выбору способа установки фундамента следует подходить с особой тщательностью. Столбчатый фундамент под дом – самый простой и в то же время экономичный вариант. Далее мы расскажем вам подробнее о технологии и способах его возведения.

Характеристики основания колонны

Состоит из нескольких столбцов. Каждый из них располагается в местах, на которые приходится наибольшая нагрузка, т. е. в углах, в зонах пересечения стен, под венцами труб, вагонов и т. д. Такой вид фундамента наиболее пригоден для возведения небольшого Вес здания без подвала. Например, его используют при возведении деревянного дома, в конструкции которого предусмотрены столбы. Для деревянного дома такой фундамент обычно делают из камня или дерева.

Колонная основа ценится в первую очередь за свою экономичность. Различают несколько видов его разновидностей в зависимости от техники строительства.

Монолитный столбчатый фундамент – самый популярный вариант. Это высокопрочная подошва, изготовленная из арматурных стержней и бетона.
Сборное основание колонны. Это может быть достаточно быстро. Он состоит из камня, кирпича и железобетонных плит. К его «слабым местам» можно отнести ненадежность швов.

В зависимости от способа и глубины забивки столбов в грунт различают размытое и мелкозаглубленное столбчатое основание. Тот или иной выбирают, как правило, в зависимости от типа грунта, а также от уровня грунтовых вод. Так, пластинчатую форму основания в основном используют во влажном глинистом грунте и закапывают его таким образом, чтобы нижний конец столбов находился на полметра ниже уровня лабильности Земли. Что касается мелкоразводного варианта фундамента, то его в основном используют на песчаных или каменистых грунтах, а столбы заглубляют в землю всего на 0,5-0,7 метра. Сколько бы у них не было отличий, любой столбчатый фундамент под кирпичный дом строится по аналогичной схеме. Далее рассмотрим более подробно характеристики и методику построения каждого из вариантов.

Основание колонны с маляром

Для равномерного распределения нагрузки на основание в конструкции колонно-наклонных оснований применяют ЛКМ в виде соединенных балок или плит. Для его изготовления обычно используют бетон или железобетон, реже – дерево или металл. Обычно он располагается в верхней части фундамента. Скарлет может быть низким и высоким. Первый вид располагается под землей, а второй выше уровня почвы. Использование изделий из дерева позволяет сделать конструкцию более прочной, надежной и долговечной.

Наливной фундамент

Необходим при возведении конструкций из дерева, в которых не планируется обустраивать цокольный этаж или цоколь (например, это может быть баня или подсобное помещение). Если сравнивать столбчатый фундамент этого типа с другими типами фундамента, то его стоимость гораздо ниже, что зачастую является решающим при выборе. Если при возведении такого типа основания используются бетонные блоки, то они выполняют роль ведущих опор. При этом их количество зависит от размеров будущей постройки. При использовании такой основы в качестве основания ванны обычно делают основу из песка. При этом блоки укладываются в несколько слоев до получения нужной высоты, самый нижний из которых забуривается в землю. Для кирпичных строений такой фундамент уже не подходит.

Фундамент каменный из труб

В конструкции данного фундамента используется опалубка в виде труб из стали или асбеста. Кроме того, это неподвижный элемент. Материал трубы обычно выбирают в зависимости от характера местности и конструкции. Так, при возведении небольшой поверхности небольшого деревянного дома обычно используют асбестовые трубы, в остальных случаях желательно отдать предпочтение стальным.

Предварительно перед установкой труб в грунт выполняются отверстия нужного размера. В дополнение к трубам вставлен асбестовый каркас. Трубы после монтажа сначала заполняются раствором только на треть. При образовании гидропушки раствор постепенно сливают до нуля. Причем периодически трубы вибропрессуют, чтобы не было пузырьков воздуха.

Следующим шагом является печать формы. Делается это с помощью почвы. Что касается утепления, то его делают так же, как и для других видов столбчатых оснований. То же самое относится к гидроизоляции и ударопрочности. Следует сказать, что со временем в трубах может скапливаться влага. Поэтому гидроизоляции уделяется особое внимание. Кроме того, чтобы трубы были ровными, их нельзя оставлять без нагрузки. В противном случае они постепенно выдавливают почву, что недопустимо для любой основы.

Фундамент столбчатый из деревянного бруса

При изготовлении фундамента из дерева рекомендуется выбирать дуб или массивы хвойных пород. Они самые стойкие, особенно после обработки антисептиками, которые позволят кипу отпугнуть десятки лет. Для свай подойдет нижняя часть бревна диаметром не менее 200 мм. Каждая такая опора будет заходить на Землю не менее чем на 0,5 м, но не более чем на 1,6 м.

Недорогой деревянный столбчатый фундамент имеет ряд преимуществ, которые в некоторых случаях становятся решающими. Одними из «сильных сторон» являются простота технологии и стоимость. Для дома при использовании такого фундамента создается дополнительная защита. Кроме того, благодаря своей конструкции эта основа не изгибается при деформационных процессах. Что же касается недостатков, то, в первую очередь, необходимо отметить небольшой срок действия такого основания. Тем не менее, многие просто игнорируют его в пользу недорогой цены деревянного фундамента и скорости его монтажа. После возведения базы можно приступать к строительству самого дома.

Болт-ленточный фундамент

Этот тип фундамента возводится по стандартной технологии:

В первую очередь нужно подготовить участок под строительство. Для этого с поверхности удаляют лишний грунт, чтобы она получилась гладкой.
Затем нужно сделать разметку площадки по чертежу. Для этого поможет строительная нить, которую нужно будет протянуть в виде двух параллельных линий. Расстояние между ними должно быть равно необходимой толщине фундамента. Нити должны пересекаться строго под прямым углом. Это же касается и углов будущей конструкции. Необходимо будет обозначить места, где стены будут задействованы и пересекать стены, а также другие участки конструкции, на которые приходится большая нагрузка.
Далее по сделанной разметке необходимо снять 35-40 см грунта в тех местах, где будет ленточная часть конструкции. Важно, чтобы оставалось достаточно места для опалубки.
Теперь возьмите ручной бур и по чертежу сделайте скважину для столбов. Если опоры забиты более чем на 1 м, то стены колодца нужно будет закрепить от сдавливания с помощью подпорок из досок.
Чтобы закончить земляные работы, осталось засыпать на дно траншеи слой песка и перепроверить расположение лунок, чтобы фундамент получился ровным.
После земляных работ приступают к расстановке колонн. Труба для столба нужного диаметра формируется из резиноида, который скручивается в два слоя. Далее соединения больны скотчем. Полученная конструкция вставляется до упора в скважину.
Перед заливкой бетоном стойки необходимо укрепить с помощью арматурного каркаса, который вставляется в колодец. От колодца штанги должны выступать не менее чем на 150-250 мм.
Теперь можно заливать бетонными столбами. И первое, что нужно сделать, это сформировать опорную подошву. Для этого залейте в трубу 20 см жидкого бетона, а затем немного приподнимите его от границы до бетона, чтобы он немного вырос вокруг.
Когда подошва готова, можно залить оставшееся пространство трубы. В качестве заливки периодически используется глубинный вибратор. Это делается для того, чтобы внутри раствора не было пузырьков воздуха.
Когда столбы залиты, их оставляют до застывания бетона. За это время можно сделать еще одну работу по обустройству фундамента. В частности, сформировать армирование основания в виде сварного каркаса из арматуры и проволоки. Причем прутья размещаются вдоль, а проволока поперек цокольной ленты, образуя так называемые горизонтальные перемычки. Сварной каркас прикручивается к стержням, торчащим из колонн.
Когда каркас с каркасом будет укомплектован, можно приступать к монтажу опалубки. Для этой цели используют доски или панели толщиной 40 и шириной 100 мм.
Когда сбита опалубка, нужно сделать гидроизоляцию. Итак, материал для гидроизоляции засоряется внутри. В качестве нее желательно использовать современные мембраны или полиэтиленовые пленки.
Далее приступаем к заливке фундамента бетоном. Чтобы такое большое пространство было легче наполнять, можно использовать специальную технику, а именно машину-миксер. По той же схеме, что и для столбов, нужно избавиться от пузырей внутри бетона, для чего также используется вибратор.
Затем нужно дождаться, пока бетон наберет достаточную прочность. Обычно на это требуется около месяца. Только по истечении этого срока можно снимать опалубку и делать гидроизоляцию основания. После чего оставшиеся траншеи следует засыпать грунтом.

Основание из бетонных блоков

Применение такого фундамента не редкость. В качестве основания обычно используют щебень, а поверх него насыпают песчаную подушку, которая, в свою очередь, блокирует блоки. Сами блоки скрепляются между собой цементным раствором. Следует отметить, что такая основа не подходит для горизонтально подвижных грунтов, а также для возведения тяжелых конструкций.

Расчет фундамента

Для правильного расчета в первую очередь необходимо измерить глубину, на которую будет закладываться фундамент и арматура. Не зная этого, невозможно проводить расчеты. Кроме того, необходимо выяснить особенности участка, на котором будет возводиться здание. Итак, для расчета нужно узнать глубину залегания грунтовых вод и то, как этот уровень меняется в течение года. Не менее важны сведения о средней температуре зимой и уровне промерзания почвы. Потребуются также данные о свойствах грунта.

Желательно примерно оценить общий вес дома и его будущий интерьер. Нужно будет определить общий вес самого основания и сезонные нагрузки. Под сезонными нагрузками, в частности, понимают снежный покров и ветер. Для того, чтобы узнать, сколько столбов потребуется для фундамента и их размеры, необходимо предварительно определить, соответствует ли их несущая способность типу грунта вашего участка. Кроме того, рассчитывается максимальная нагрузка на один столб. Под нагрузкой понимают величину веса и колонны, а также нагрузку от дома.

Когда известна несущая способность грунта на площадке, следует испытать основание с допустимой нагрузкой. Для этого находят произведение объема одного столба и прочности грунта. Не лишним будет несколько раз проверить правильность расчетов на надежность.

Столбчатый фундамент под дом: видео

Быстрый фундамент для простого дома — какой построить? | | Своими руками

Содержание ✓

✓ ВИДЫ СВЕТИЛЬНЫХ ФУНДАМЕНТОВ
✓ Какой фундамент выбрать?
✓ ПОЛЕЗНЫЕ СОВЕТЫ ПО СТРОИТЕЛЬСТВУ ФУНДАМЕНТА
✓ УСТАНОВКА ФУНДАМЕНТА
✓ Свайный камень для фундамента своими руками.

Для небольших построек из дерева или домов из сборных панелей нет необходимости монтировать тяжелый фундамент из бетонной плиты. Оптимальное решение – легкая и быстровозводимая крепь, которую можно поставить без привлечения дорогостоящих механизированных

ТИПЫ ЛЕГКИХ ФУНДАМЕНТОВ

1. ЛЕНТОЧНЫЙ ФУНДАМЕНТ

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>> криволинейная) конфигурация. Укладывается по периметру всего дома и под внутренние несущие стены. Сборный ленточный фундамент из готовых заводских блоков вряд ли можно отнести к легким: для его монтажа потребуется кран.

Другое дело — мелкозаглубленный пояс из монолитного бетона, который возводится для небольших деревянных построек, а также для домов каркасного типа. Такой фундамент можно быстро построить своими руками без применения тяжелой строительной техники. Основными недостатками являются высокая материалоемкость и сложность приготовления большого количества раствора. К тому же из всех видов легких фундаментов этот самый затратный.

2. КОЛОННЫЙ ФУНДАМЕНТ

Как следует из названия, этот тип фундамента состоит из набора опорных столбов. В качестве материала для их изготовления чаще всего используют бетон, кирпич или асбестоцементные трубы. Столбы устанавливаются в углах дома, под пересечением несущих конструкций и в других местах с наибольшей нагрузкой.

Столбчатый фундамент не требует больших временных и материальных затрат, его может установить даже один человек. Неудивительно, что этот раствор является одним из самых популярных для возведения легких зданий из дерева или ячеистого бетона. В то же время из-за небольшого срока эксплуатации (30-50 лет) не рекомендуется монтировать столбчатый фундамент для возведения капитального жилья.

3. СВАЙНОЙ (ВИНТОВОЙ) ФУНДАМЕНТ

Свайный (винтовой) фундамент – еще один способ быстро и недорого возвести надежную опору для несложного здания. С виду это те же столбы, но не из бетона, а из стальных труб.

Такие трубы изготавливаются с заостренным концом или резьбой. Сваи быстро ввинчиваются в землю на определенную глубину, после чего укладываются поверх ростверка – основания, которое будет равномерно распределять нагрузку по всем несущим элементам дома.

Данная работа по устройству свайного фундамента не отличается большой трудоемкостью и не требует привлечения дорогостоящей техники. Исключение составляют только те случаи, когда из-за слабого грунта необходимо использовать опоры высотой более 3 м.

См. также: Фундамент Проект

Какой фундамент выбрать?

ЛЕНТОЧНЫЙ

Мелкозаглубленный ленточный фундамент одинаково подходит для возведения как каркасного дома, так и легкой одноэтажной постройки из бруса, бревна или ячеистого бетона. Тем не менее, для строительства жилья из сборных панелей такой фундамент используется нечасто из-за его дороговизны.

При выборе данного типа фундамента, помимо целесообразности, не меньшее значение имеет и тип грунта на участке: фундамент ленточного типа с небольшим заглублением можно монтировать только на твердый, слабообработанный грунт.

СТОЛБНЫЙ

Если речь идет о строительстве каркасного или каркасно-панельного дома, то столбы в данном случае будут оптимальным вариантом фундамента. Для его возведения не понадобится специальная техника.

Установить столбы можно всего за пару дней. Однако от столбчатой конструкции придется отказаться, если дом планируется оборудовать подвалом или уровень грунтовых вод на участке слишком высок. Не стоит возводить такой тип фундамента при строительстве домов, в проекте которых предусмотрено более двух уровней (два этажа плюс мансарда).

Рекомендуется для строительства в местности с большими перепадами высот или очень подвижными грунтами. Отлично подходит для любых легких малоэтажных домов. Может использоваться как самый бюджетный тип фундамента при строительстве загородных панельных домов: установка свайных опор обойдется на 40% дешевле, чем ленточный монолит.

Понятно, что сваи, как и столбы, не предполагают наличия фундамента или фундамента. В идеале дом на свайном фундаменте должен быть одноэтажным: опоры двухэтажных домов менее долговечны.

Смотрите также: Фундамент своими руками – строительство, тепло и гидроизоляция

ПОЛЕЗНЫЕ СОВЕТЫ ПО СТРОИТЕЛЬСТВУ ФУНДАМЕНТА

ШИРИНА КОТЛОВАНА

для закладки ленточная конструкция опоры должна быть немного больше, чем ленточная опора ширина самого фундамента. Это позволит гидроизолировать бетонную полосу с внешней ее стороны – в тех местах, где она будет соприкасаться с грунтом.

В качестве гидроизоляционного материала принято использовать расплавленный битум, которым одновременно покрывают наружные стены фундамента в два слоя. После окончания работ зазор между бетоном и краем траншеи засыпают землей.

ПЕРЕД ЗЕМЕЛЬНЫМИ РАБОТАМИ

для закладки фундамента любого типа необходимо провести геологоразведку для участия. Это поможет понять, с каким грунтом вам предстоит столкнуться и на какую глубину придется закладывать опору для дома. В противном случае

фундамент уже построенного здания может быть сильно деформирован морозным пучением или начнет размываться грунтовыми водами.

ОСНОВАНИЕ ФУНДАМЕНТА в уже выкопанной траншеи (котловане) нельзя откладывать на потом, например, до конца зимы. Необходимо немедленно приступить к дальнейшей работе. Если этого не сделать, котлован начнет крошиться, срываться дождями или промерзать, что в дальнейшем очень плохо скажется на прочности всей конструкции.

Если есть сомнения, что фундамент будет установлен вовремя, лучше не начинать строительство, пока не наступит более подходящее время.

УСТАНОВКА ФУНДАМЕНТА

УСТАНОВКА ЛЕНТОЧНОГО ФУНДАМЕНТА

Ленточный мелкозаглубленный фундамент укладывается на глубину 50-70 см. При этом нижняя часть бетонного контура не должна достигать уровня промерзания грунта. Для устройства чернового пола наружную часть фундамента можно поднять на высоту до 40 см.

В первую очередь оформим территорию в соответствии с планом, удалим слой растительности и выровняем участок.

Далее выкопать траншею шириной 400-500 мм. Глубина траншеи должна быть везде одинаковой, что легко проверить строительным уровнем. Монтируем опалубку. Дно траншеи уплотняют утрамбованной песчаной подушкой толщиной 20-30 см, за счет чего фундамент будет более устойчивым. Теперь укладываем гидроизоляционную пленку таким образом, чтобы она заходила на края опалубки. На завершающем этапе устанавливаем армирующую сетку с стержнями диаметром 8-16 мм, после чего заливаем траншею бетоном.

УСТАНОВКА СТОЛБНОГО ФУНДАМЕНТА

Самый простой способ – установка ненарушенного столбчатого фундамента из готовых бетонных блоков. Такое решение будет вполне оправдано, если необходимо построить баню, беседку или небольшой одноэтажный каркасный дом. Для формирования опор используем k блоков стандартных размеров: 400 х 400 х 200 мм. Под каждый столб укладываем песчано-гравийную подушку и как положено.

Собранные опоры установят по всему периметру дома, расположив их на расстоянии 2-2,5 м друг от друга.

Под внутреннюю несущую конструкцию монтируем еще 2-3 стойки внутри по периметру. С помощью уровня следим за тем, чтобы все опоры находились на одном уровне по высоте. Остается только уложить поверх каждой опоры лист рубероида и собрать нижнюю обвязку.

Для более массивной конструкции лучше использовать столбы из монолитного бетона. Устанавливают их на глубину промерзания грунта.

Смотрите также: Строительство фундамента дома своими руками виды и материалы

УСТАНОВКА ЭКСПЕРИМЕНТАЛЬНОГО ФУНДАМЕНТА

Сначала нужно понять, сколько свай потребуется для строительства. Чем больше масса здания, тем меньше расстояние между опорами и тем чаще их придется располагать. Оптимальный интервал, с которым закапываются или винтовые сваи, составляет 1,5-2,5 м. Их диаметр также зависит от веса конструкции и может варьироваться от 108 до 325 мм. Когда точное количество будет определено, разметим участок колышками и приступим к установке.

Винтовая опора может быть машинной или ручной. Последний наименее затратный, поэтому при ограниченном бюджете лучше отдать предпочтение ему. В верхнюю часть сваи вставим специальный брусок и начнем постепенно вкручивать опору в землю. Делать это нужно вдвоем, а если грунт глинистый, то лучше вчетвером.

В процессе работы время от времени будем проверять с помощью уровня, насколько точно свая входит в грунт. Допустимый вертикальный уклон не более 1,5-2 градусов. Опора должна располагаться в земле ниже уровня промерзания. Для Московской области этот показатель составляет 1,5 м. После того, как все элементы фундамента будут прикручены, выровняйте их по высоте с помощью лазерного уровня. Рекомендуемая высота сваи над землей 50,

В каждую сваю заливаем бетон, а потом привариваем оголовье. Теперь можно укладывать ростверк.
