Как сделать пол в квартире теплее. Советы специалиста – ВАШ МАСТЕРЪ
Почему полы бывают холодными
Как уже было сказано, постелив на бетонную стяжку линолеум, можно только придать декоративный вид вашему полу. Но теплее он от этого не станет – бетон является «холодным» материалом, он будет остужать покрытие зимой и летом.
Жители первых и цокольных этажей жалуются на холод, идущий снизу, несмотря на половое покрытие из шпунтованной доски. Дерево – материал «теплый», но холод проникает сквозь него в квартиру. Причина – отсутствие утепляющего материала.
Как исправить эти строительные недочеты? Рассмотрим ниже способы поднятия температуры полового покрытия с применением утеплителей и создание активной подогревающей системы с электрическими и жидкими теплоносителями.
Способы теплоизоляции
Самый простой и распространенный способ теплоизоляции – применение утеплителей. Из всех широко применяются минеральная вата (изготавливается из негорючих материалов базальта, диабаза) и пенополистирол.
Последний хорошо обрабатывается, легко монтируется – можно просто приклеить к бетонной стяжке.
Первый этап при утеплении таким способом – укладка лаг высотой 50-80 мм. Между ними выкладывают плиты утепляющего материала. Его толщина зависит от коэффициента теплопроводности – чем он ниже, тем меньше толщина утеплителя. Стыки между плитами обязательно проклеиваются, чтобы избежать проникновение холодного воздуха через эти места.
Следующий шаг – создание гидроизоляции. На утеплитель (особенно волокнистый) не должна попадать влага. Поэтому его накрываем паронепроницаемой фольгой, пленкой.
Поверх утеплителя на лаги настилаем слой плотного материала – фанеру, ГВЛ, ДСП. Он является основой под любое декоративное покрытие.
Мы видим из названия, что в данном случае утеплитель не выкладывается вручную, а напыляется специальным оборудованием. Под высоким давлением материал ППС наносится на основание в виде аэрозольной жидкости. Застывание происходит за считанные секунды.
Достоинства этого метода:
- напыляемый материал проникает во все труднодоступные места, создавая единый утепляющий слой;
- не требуется подготовка основания под напыление;
- напыляемый материал абсолютно влагостоек, поэтому не требуется дополнительная гидроизоляция;
- срок службы теплоизоляции от 30 до 50 лет;
Недостатки:
- работы по напылению проводятся специалистами с использованием специального оборудования;
- нельзя стелить половое покрытие непосредственно на теплоизоляцию – необходимо предусмотреть опорные конструкции.
Кроме вышерассмотренных методов при небольших тепловых потерях можно применить утепление ковролином. Этому материалу необходима постоянная чистка, он имеет недолгий срок службы.
Изолон – материал, продающийся в рулонах. Его монтаж очень прост. Разрезаем на листы нужного размера, приклеиваем скотчем к полу. Сверху настилаем ламинат, половую доску и т. д. Изолону не нужна гидроизоляция.
Система «теплый пол»
Существует два вида этой системы – с электрическими и водяными теплоносителями.
Электрический теплый пол
Рассмотрим устройство этого вида теплых полов. Нагревательный кабель укладывают на слой специального теплоизолирующего материала заливают цементно-песочным раствором. Поверх выкладывается любое напольное покрытие – керамическая плитка, линолеум и т. д.
Более подробно о процессе монтажа:
- подготовка основания – при необходимости делаем тонкую стяжку;
- укладка теплоизолирующего слоя – чаще всего применяют пенофол;
- поверх утеплителя укладываем армирующую сетку. Ее задача – укрепление теплоизоляционного слоя, исключение перегрева кабеля;
- монтируем нагревательный кабель с помощью монтажной ленты. Шаг укладки – 200 -250 мм;
- после проверки правильности укладки, подключения термодатчиков, отсутствия повреждений заливаем цементную стяжку толщиной 30-40 мм;
- через 5-6 дней приступаем к укладке финишного полового покрытия.
Ее задача – укрепление теплоизоляционного слоя, исключение перегрева кабеля;Контрольную проверку работоспособности системы проводим не менее чем через 30 дней. Необходимо дождаться полного застывания цементной стяжки, иначе в ней могут образоваться пустоты и трещины.
Существует еще один тип электрического теплого пола на основе нагревающих пленок. Он выпускается в виде матов, легок при монтаже. Половое покрытие настилается непосредственно на него.
Водяной теплый пол
Самым популярным видом активного теплого пола сегодня является система с жидким теплоносителем. В квартире такая система подключается к центральному отоплению.
Как и при электрическом теплоносителе, здесь необходимо создать «тепловой пирог», состоящий из следующих слоев:
- тонкая базовая стяжка;
- утеплитель (пенополистирол толщиной 20 мм), поверх которого укладывается фольгированныйпенофол;
- армирующая металлическая сетка;
- теплопроводные трубы из сшитого полиэтилена;
- цементно-песочная стяжка;
- финишное половое покрытие.
Для подключения созданной системы к центральному отоплению необходимы коллекторный шкаф и тепловой пункт, который позволяет регулировать скорость движения горячей воды. В холодный период температура воды в отоплении достигает 80-90°С, для теплого пола достаточно 30-35°С. Встроенный в теплопункт тепловой насос позволяет увеличивать скорость протока воды, снижая ее исходную температуру.
Внимание: подключаться к системе центрального отопления можно только после получения разрешения контролирующих органов. Их представители должны присутствовать при опрессовке созданной системы.
Мы выяснили, что существуют два основных типа утепления пола – с применением физических утеплителей и активные системы «теплый пол».
Первый способ более прост для самостоятельного монтажа и требует меньших финансовых затрат. Активные системы более сложные и дорогие, но позволяют получать подогрев полового покрытия.
Система с водяным теплоносителем начинает работать только после включения центрального отопления, электрический теплоноситель позволяет включать систему в любое время.
Статья была полезна для вас? Поделитесь ею:
Материалы и способы гидроизоляции ванной своими руками
Какая стяжка пола лучше? Мнение специалиста
Чем заделать трещины в стяжке пола? Как устранить пустоты под стяжкой?
Эхо в квартире. Причины и методы устранения
Из чего делать межкомнатные перегородки? Обзор материалов
Керамогранит или плитка? Сходство и различия
Плохая вентиляция квартиры. Что делать?
Принимаем квартиру в новостройке с СНиПом в руках
Стык ламината и плитки. Как оформить?
О чем стоит подумать заранее, чтобы не жалеть о ремонте. Часть 4
как сделать, рекомендации и советы
Теплый пол в деревянном доме
Содержание
Обогрев помещений с помощью систем теплого пола становится все более популярным: потребители оценили его удобство и экономичность.
Однако, чаще всего монтаж этих систем подразумевает устройство стяжки, а для строения, имеющего деревянные перекрытия, это практически невозможно.
Они не выдерживают ее веса. Как сделать теплый пол в деревянном доме? Это возможно, если действовать с учетом технических характеристик строительных материалов, в частности — дерева.
Существует две разновидности теплых полов: электрические и водяные. Водяной теплый пол безопаснее для деревянных строений: в случае непредвиденного повреждения электрического нагревательного кабеля (например, от перегрева) возможно возгорание — это самое распространенное заблуждение. Кабельный теплый пол вполне может использоваться для обогрева деревянных домов. Если отопление планируется только полом, без использования дополнительных радиаторов, следует особо позаботиться об утеплении дома.
Электрический теплый пол в деревянном доме
Этот вид отопительных систем представлен на рынке в виде нагревательных кабелей, пленок и нагревательных матов.
Выбор зависит от личных предпочтений, что касается методики укладки, то в целом она будет примерно одинаковой для всех электрических полов.
Чаще используется нагревательный кабель, но надо помнить, что его удельная мощность не должна превышать 17 Вт/м (это видно по маркировке кабеля). Иначе существует опасность перегрева.
Правила укладки
- Необходима надежная гидроизоляция балок и перекрытия чернового пола. На выровненный черновой пол устанавливается половой ГВЛ (Европол КНАУФ), устанавливаются кабельные полы и заливается стяжка 3-4 см.
- Обязательно наличие термостата и датчиков температуры.
- Толщина досок чистового пола – не более 22 мм для хвойных пород и 24 – для лиственных. Дерево имеет низкую теплопроводность, и более толстая доска не будет пропускать тепло в помещение.
- Кабель укладывается равномерно согласно шага укладки, за исключением тех мест, где будет установлена крупная мебель — шкафы, диваны. Это и нерационально, и создает опасность перегрева кабеля в этих точках. Использование толстых ковровых покрытий нежелательно по той же причине.
Использование толстых ковровых покрытий нежелательно по той же причине.Монтаж
В отсутствие мокрой стяжки кабель теплого пола укладывается в воздушном пространстве, образовавшимся между черновым полом и настилом из «чистых» досок.
- Черновой пол тщательно очищается от пыли и мусора, щели шпаклюются, на пол настилается слой теплоизолирующего фольгированного материала – например, пенофола. Его поверхность будет отражать тепло вверх, в сторону комнаты.
- На основание пола укладываются деревянные бруски в виде решетки, с шагом около 40 см, толщина брусков 40х40 мм.
- Кабель размещается вдоль брусков на расстоянии от них не менее 10 см. При пересечении с кабелем в брусках необходимо сделать пропилы, защищая их алюминиевой фольгой.
- Кабель закрепляется хомутами к полу. Доски настила выкладываются поверх опорных брусков и выдерживаются при включенном кабеле как минимум 2 суток. После «акклиматизации» доски закрепляются к опорным брускам.
Как видно, уложить теплый пол довольно просто.
Однако важно помнить, что нагревать кабель свыше 40 градусов не рекомендуется. Поэтому, если температура «за бортом» бывает низкой, стоит приложить усилия к дополнительному утеплению дома и подумать о работающих параллельно отопительных приборах – радиаторах отопления.
Хотим обратить ваше внимание, что этот способ считается нами не самым удачным вариантом, мы рекомендуем кабельные полы устанавливать по назначению производителей в цементно-песчаную стяжку либо слой клея для плитки (если устанавливаются кабельный пол на мате).
Водяной теплый пол в деревянном доме
Плюс водяного пола в том, что эта система может монтироваться параллельно обычному отоплению и работать от того же котла. При наличии магистрального газа такой способ значительно выгоднее, ведь газ гораздо дешевле электричества. Пожарной безопасности водяной теплый пол также не представляет, он экологически чистый и не излучает электромагнитных волн.
Укладка теплого пола на основе металлопластиковых труб в целом аналогична укладке нагревательного кабеля.
Необходима теплоотражающая подложка, опорные бруски и выдержка досок перед закреплением на лаги. Зато водяной теплый пол нагревать можно до 65-70 градусов – опасности возгорания под полом нет.
Существует и оригинальная система водяных теплых полов на основе пенополиуретановых плит. Снизу они имеют фольгированную или металлическую поверхность, а внутри проложены две трубки из ПВХ. Таким образом, они играют роль утеплителя, теплоизолятора и обогревателя одновременно. Из этих плит можно монтировать системы теплого пола по принципу конструктора, а масса такого пола существенно ниже, чем у бетонной стяжки, что полностью отвечает потребностям домов с деревянными перекрытиями.
Укладываются эти плиты на черновой пол. Толщина их всего 15 мм, они играют роль стяжки – финишное напольное покрытие укладывается прямо на них. В качестве отделочных материалов могут использоваться линолеум, ламинат, плитка, деревянная доска и т.д.

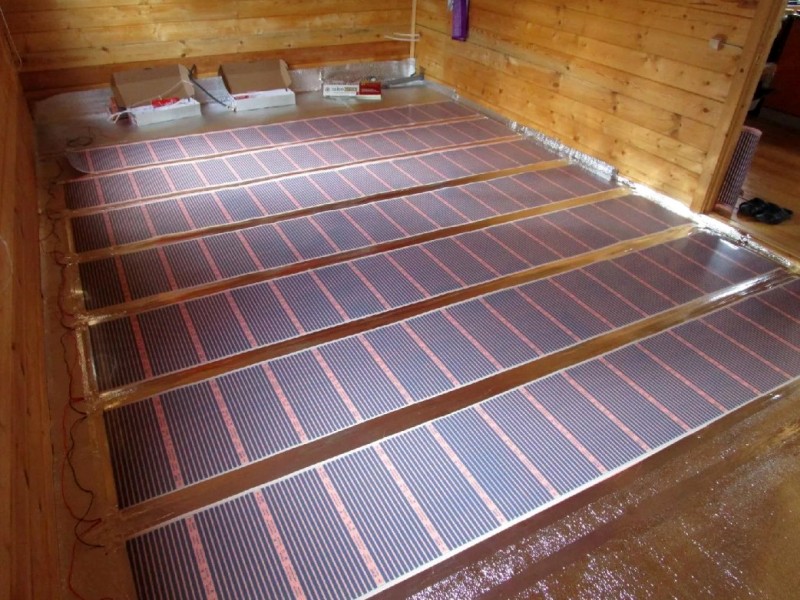

И третий вариант: Карбоновый теплый пол
Карбоновый теплый пол HeatLife устанавливается на любую основу и под любое покрытие — если нужно на деревянном основном полу установить керамическую плитку и при этом иметь теплый пол — лучшего варианта не найти!!!
Делается это таким образом:
Выравнивается черновой деревянный пол, проводится гидроизоляция (желательно изначально утеплить снизу любым утеплителем (например полистирол))
устанавливается подложка для теплого пола (мегафол,пенотерм)
Рассчитывается и устанавливается теплый пол согласно вашим потребностям
1.
как дополнительный обогрев: в тех местах где необходим теплый пол
2. как основное отопление: 80% от общей площади — обогреет всё помещение!!!
После установки теплого пола, сверху устанавливается половой ГВЛ (евро пол производства фирмы KNAUF (1.2м*0.6м* 2см толщиной)) и уже на ГВЛ устанавливается керамическая плитка.
Итак, владельцы деревянных домов ничем не уступают остальным в возможности использования у себя современных технологических решений. Теплый пол так же доступен для них, как и для жильцов каменных зданий.
Водяной теплый пол на деревянный пол своими руками. Монтаж теплых водяных полов в частном доме.
Смотрите это видео на YouTube
Установка теплых полов в существующем доме
Когда речь заходит о системах теплых полов, часто задают вопрос, можно ли установить новую систему в существующем доме. В этом руководстве мы рассмотрим:
- Различие между «модернизацией» и «переоборудованием» системы
- Если UFH поднимет уровень пола
- Простота установки напольных обогревателей в старых домах
- Общие проблемы при переоборудовании система
- Наилучшие средства управления отоплением
- Почему рекомендуется теплоизоляция пола
МОДЕРНИЗАЦИЯ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ
Если вы планируете свой предстоящий проект реконструкции дома, полы с подогревом идеально подходят для обеспечения лучистым теплом существующих домов – процесс известный как модернизация.
Термины «ремонт» и «модернизация» легко спутать; Когда дело доходит до систем напольного отопления, «переоборудование» означает удаление существующего обогревателя и перемещение его в другое место, «модернизация» означает установку нового обогревателя в существующий дом, а не в новый дом. В большинстве случаев люди подразумевают модернизацию при поиске решения для обогрева пола в своем доме, и многие системы подогрева пола Warmup могут быть установлены как в новостройках, так и в существующих объектах с оригинальными полами.
Электрические теплые полы хорошо подходят для проектов модернизации, поскольку большинство электрических систем Warmup практически не влияют на высоту пола, что является ключевой проблемой в проектах реконструкции дома, где высота потолков и уровень дверей фиксированы. Например, в системе StickyMat используется ультратонкая нагревательная проволока, и ее можно устанавливать непосредственно в слой клея для плитки при укладке плиточного пола.
Как упоминалось ранее, электрические теплые полы могут быть установлены как в новых, так и в старых домах, а также на существующих полах.
Однако фактическое напольное покрытие, такое как плитка, ламинат или винил, необходимо удалить и заменить новым напольным покрытием. Другими словами, установка теплых полов на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них утеплителя, а затем укладку нового напольного покрытия поверх системы отопления. После установки системы теплого пола очень сложно поднять существующую отделку пола и снова положить такой же пол. Само собой разумеется, что большинство напольных покрытий, таких как плитка, обречены на повреждение при подъеме пола. Таким образом, электрический подогрев пола является идеальным вариантом для людей, которые хотят сменить пол во время ремонта, потому что обогреватель очень тонкий и не поднимает заметно высоту пола.
Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто. Однако важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы убедиться, что электрораспределение спроектировано и выполнено правильно.
Модернизация других систем отопления, как правило, представляет собой более трудоемкую работу, включающую демонтаж старых полов (не только отделки пола, а всего пола), переустановку новых и, наконец, монтаж трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.
МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ
Как обсуждалось ранее, многие люди путают термины «ремонт» и «модернизация». Для тех, кто, тем не менее, хочет действительно переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз. Невозможно взять существующую систему и переустановить ее в другом помещении. Это связано с рядом проблем:
Провода могут быть повреждены при удалении отделки пола, особенно плитки или камня:
Также следует помнить, что переустановка системы отопления аннулирует любую гарантию.
Если у вас есть какие-либо вопросы о переоборудовании вашей системы отопления и последствиях для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.
КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?
Простота установки электрических систем теплого пола позволила миллионам домовладельцев установить теплое, комфортное и хорошо регулируемое отопление в отдельных комнатах или в системах отопления всего дома.
Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического контроля позволило системам отопления работать автоматически без необходимости ручного управления ими. Умный WiFi-термостат Warmup 6iE изучает ваши привычки, знает, когда вы дома, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating для термостата вы можете управлять отоплением в вашем доме из удаленного места. Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда вам это нужно, что приводит к экономии средств.
Во многих случаях этаж может питаться от существующей кольцевой сети с предохранителем, питающим термостат.
Все системы отопления всегда должны питаться от цепи, защищенной устройством защитного отключения (УЗО). Если какие-либо из этих терминов кажутся вам незнакомыми, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, относительно УЗО.
НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ЧЕРТОВОГО ПОЛА?
Существует широкий спектр систем подогрева пола, доступных для самых разных напольных покрытий, включая ковер, дерево, камень, ламинат и винил, а также для типов черновых полов, включая бетонные полы и полы с деревянными балками. Рекомендуется обеспечить достаточную изоляцию основания пола при рассмотрении вопроса о модернизации системы напольного отопления.
Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления. В наших решениях для водяного отопления используется изоляция для конкретной системы, которая является частью выбранной вами системы отопления. Получите предложение сегодня, чтобы узнать, сколько вы могли бы заплатить за установку водяного теплого пола в существующем доме.
Большинство наших электрических систем могут быть установлены вместе с нашими изоляционными плитами, которые обладают отличными свойствами теплопроводности.
Толщина изоляционной плиты Warmup для бетонных полов составляет всего 10 мм, а для деревянных — 6 мм. Хотя теплоизоляция не является обязательным условием, рекомендуется обеспечить направление тепла вверх, а не в черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.
При укладке плитки или каменных полов всегда важно следить за тем, чтобы пол был прочным и не прогибался, независимо от установки системы напольного отопления. В случае сомнений пол может потребовать дополнительного укрепления качественной фанерой или другим подходящим материалом.
Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления, работающих на котлах. Таким образом, это надежная и экономичная система обогрева, которая прослужит вам всю жизнь, сохраняя ваши пальцы ног в тепле и уюте.
Позвоните в службу технической поддержки Warmup по телефону 0345 345 2288 для получения дополнительной консультации или отправьте быстрое предложение, чтобы узнать цены для вашего проекта.
Категории : Электрические теплые полы, Ремонт, Установка теплых полов
Модернизация теплых полов: Полное руководство
(Изображение предоставлено: Getty Images)Модернизация теплого пола может быть хорошим выбором для проекта реконструкции, но это может оказаться непростым делом. Теплый пол (UFH) стал почти стандартом де-факто для проектов самостоятельного строительства. Поместить его в новую сборку просто, эффективно, относительно дешево и добавляет нотку роскоши.
Ремонт дома не предлагает такой же чистый холст, и всегда будут вопросы и проблемы, которые необходимо преодолеть, а осложнения могут привести к росту цены. При реконструкции может быть сложно достичь того же уровня энергоэффективности, что и при новом строительстве, и это может поставить под сомнение эффективность UFH.
Но UFH — это выбор. Есть несколько ситуаций, которые диктуют, что он не может быть установлен, и еще меньше ситуаций, когда он должен быть установлен. Единственная проблема, которая действительно мешает установке UFH, — это стоимость.
Подходит ли модернизация системы теплого пола для вашего проекта?
Комплексный взгляд на ремонт начинается с того, что лучше всего подходит для дома. То, чего хотят люди, живущие в нем, очевидно, имеет значение, но если создается впечатление, что систему втискивают, то этого, вероятно, не следует делать.
Необходимо рассмотреть четыре ключевых вопроса: источник тепла, водонагреватель (если имеется), существующий пол и уровень изоляции и воздухонепроницаемости, достижимый для дома в целом. Задайте себе следующие вопросы:
- Если необходимо заменить котел, возможен ли вариант с тепловым насосом?
- Есть ли бюджет для теплового хранилища?
- Можно ли сохранить существующий пол или его необходимо снять и восстановить?
- Можно ли привести изоляцию и герметичность хотя бы к действующим строительным нормам?
Если все эти звезды сойдутся, то можно установить пол с подогревом.
(Если нет, то выбор радиаторов может быть лучшим выбором для вашего проекта.)
Низкопрофильный теплый пол
Система накладок, подобная этой, может быть хороша, если вы не можете докопаться до модернизации напольного отопления. Вы просто приклеиваете доски и прокладываете трубопровод в канавках, а затем правильно подключаете его к коллектору. (Изображение предоставлено в будущем)Обычные системы напольного отопления могут иметь толщину более 125 мм, и это может означать удаление и восстановление пола для поддержания разумной высоты от пола до потолка. Низкопрофильные системы могут иметь толщину всего 20 или 30 мм, что обычно решает проблему, но бывают, хотя и редкие, случаи, когда даже это оказывает влияние.
Это не значит, что его нужно устанавливать. Почти всегда его установка будет дороже, чем в новостройке, так как будут подготовительные работы, а это будет стоить денег — напольные покрытия нужно поднимать, плинтусы и двери снимать, а это — большое дело — полы нужно раскапывать.
Другая проблема связана с тепловой эффективностью. UFH работает всего на несколько градусов выше желаемой комнатной температуры и поэтому лучше всего подходит для хорошо изолированных свойств. В домах с плохой изоляцией или сквозняками требуется больше тепла и, следовательно, более крупная система UFH. Это не только увеличивает стоимость установки, но и эксплуатационные расходы, потенциально до такой степени, что радиаторы будут лучшим вариантом с финансовой точки зрения.
Справедливо сказать, что чем масштабнее проект реконструкции, тем больше вероятность того, что модернизированный теплый пол будет подходящим. Если запланированный «ремонт» представляет собой не более чем косметический ремонт, вполне вероятно, что срыв, установка и эксплуатационные расходы сделают UFH плохим выбором.
Лучше ли модернизировать электрические теплые полы?
Системы водяного и электрического подогрева пола — это совершенно разные системы, предназначенные для разных целей.
Электрические теплые полы дешевле и проще в установке, чем мокрые системы, и намного тоньше, поэтому электрический UFH играет важную роль в небольших труднодоступных помещениях.
Но это относительно дорого в эксплуатации. Для киловатта тепла нужен киловатт электричества, а электричество почти в три раза дороже газа (вдвое дороже мазута).
Эффективность тепловых насосов означает, что они обычно обходятся дешевле, чем газовый котел. Таким образом, нет смысла устанавливать электрические УФХ по всему дому. Если это единственный вариант UFH, то радиаторы будут лучшим выбором.
Выбор источника тепла, который будет работать с теплым полом
Wet UFH работает с любым источником тепла: газовым или жидкотопливным котлом, воздушным или грунтовым тепловым насосом. Тепловые насосы работают наиболее эффективно при подаче низкотемпературной воды, поэтому тепловые насосы и тепловые насосы хорошо сочетаются друг с другом.
При модернизации системы подогрева пола вам может понадобиться модернизировать бойлер или перейти на тепловой насос, чтобы максимально использовать возможности установки.
Модернизация напольного отопления на существующем полу
Добавление изоляции
Подъем досок пола для установки UFH стоит дорого, но дает возможность ввести изоляцию, что в конечном итоге означает снижение эксплуатационных расходов
Часто большой проблемой для UFH в проектах реконструкции является то, как справиться с существующим полом. Ставить UFH на пол или под него? Или все вырвать и начать заново?
Этот последний вариант является дорогостоящим, но дает место для изоляции и для того, чтобы уровень чистового пола был там, где это необходимо. Если половые доски можно снять, то вполне возможно подвесить UFH между балками и сохранить существующий уровень пола, как это было бы сделано для первого этажа.
С бетонными полами сложнее иметь дело, и если UFH должен быть наверху, есть такие системы, как NuHeat LoPro, которые поднимут уровень пола всего на 20 мм.
Стяжки и опорные плиты для переоборудования полов с подогревом
Суть UFH заключается в том, что пол, по сути, становится радиатором. Поэтому должно быть что-то, что распределяет тепло от труб равномерно по всему полу.
Традиционным решением этой проблемы является песчано-цементная стяжка пола, обычно толщиной 75 мм. Он должен быть такой толщины, чтобы предотвратить растрескивание, но, следовательно, он дорог, для правильного отверждения требуются недели, а время реакции (то есть время, необходимое для нагревания комнаты) составляет до четырех часов.
Можно утверждать, что любая система UFH была бы лучше при наличии стяжки с потоком жидкости. Они могут иметь толщину всего 25 мм (хотя обычно от 30 до 45 мм), по ним можно ходить через 24 часа после укладки, они обладают лучшей теплопроводностью и временем реакции всего 30 минут.
Если UFH укладывается поверх деревянного чернового пола, необходимо также учитывать вес. В таких случаях может быть лучше использовать подложку.
Изолированные опорные плиты с предварительно прорезанными канавками для труб UFH легко доступны и часто используются в сочетании с алюминиевой распределительной пластиной, которая нагревается трубами, чтобы, в свою очередь, распределять тепло по всему полу.
Существует дискуссия о том, насколько эффективен алюминий как рассеиватель тепла, но технология стала распространенной и удобной, так что пока это лучший вариант, тем более, что он позволяет укладывать напольное покрытие непосредственно поверх оригинала. деревянный пол с минимальной нагрузкой.
Как изолировать модернизированный теплый пол
В новом здании нам потребуется установить 75-миллиметровую изоляцию из жесткого пенопласта (Kingspan, Celotex или аналогичную), чтобы соответствовать требованиям Строительных норм и правил по достижению значения U в полу 0,22 Вт.
/м2К. При ремонте правила более мягкие, если они вообще применяются, и допускается меньшая изоляция.
Следует учитывать, что температура земли под полом обычно круглый год составляет от 10°C до 12°C. Меньшая разница внутренней/внешней температуры означает, что через пол будет теряться меньше тепла, чем через стены или крышу.
Если мы предположим, что комната площадью 30 м2, стены и окна соответствуют стандартам Строительного законодательства, но неизолированный пол, годовое потребление тепловой энергии для этой комнаты составит около 4350 кВтч при стоимости 235 фунтов стерлингов в год (при условии наличия газового котла). Если мы утеплим пол в соответствии со стандартом Building Regs, потребление энергии упадет до 1,890 кВтч, а эксплуатационные расходы составляют 102 фунта стерлингов в год. Однако это означает установку 75 мм изоляции, что может оказаться невозможным или нецелесообразным.
Установка изоляции толщиной всего 25 мм означает, что потребление энергии возрастет до 2160 кВт·ч, а годовая стоимость эксплуатации составит около 116 фунтов стерлингов, что всего на 14 фунтов больше, чем полный стандарт Building Regs.
Очевидно, что это увеличение необходимо умножить на каждую комнату на первом этаже, но разница с точки зрения эксплуатационных расходов между идеальной и минимальной изоляцией невелика.
Причина в том, что только 10% тепла в доме уходит через пол, поэтому изоляция на самом деле не нужна. Однако это 10% тепла в неутепленном доме.
Если стены, чердак, окна и двери надлежащим образом изолированы, то доля тепла, уходящего через неизолированный пол, увеличится до 50%. Как видно из приведенных выше рисунков, изоляция лучше, чем ее отсутствие.
