Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по стандарту СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа «Утепленная шведская плита»» :

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если по какой-то причине Вам не подходит фундамент на винтовых сваях, если Вы склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно и активно используется для сооружения индивидуальных домов в Европе. Опыт положительный — при соблюдении технологии проблем не будет. А Хотвелл — это компания с высокой ответственностью и репутацией, которую не сильно испортили 10 лет активного строительства. Ниже мы постараемся объяснить, почему считаем утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита — это больше, чем фундамент. Это цельная инженерная конструкция, в которую интегрированы инженерные коммуникации и система обогрева «теплый пол»:

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода обладают существенными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, в которых отдельные составляющие выполняют сразу несколько функций и взаимно дополняют друг друга. В результате улучшается качество при сокращении затрат! «Ведро дёгтя» — резко вырастают требования к организации работ.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технологию УШП легко «удешевить» — много «непонятных, необязательных» этапов работ, много работ, требующих высокой квалификации и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого «удешевления» в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен определяется разницей температур (градиентом). Если Ваш дом находится в суровом российском климате, то его нижнее перекрытие оказывается в изнеженной Европе.

Это серьёзный бонус в плане энергоэффективности. УШП помогает решать задачу энергосбережения.

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективном доме выполняет функцию теплового аккумулятора, обеспечивающего тепловую инерцию дома. Это существенный бонус. С тепловым аккумулятором дом дольше «держит тепло». О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП — хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется на слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт. При этом слой утеплителя выполняет (1) функцию теплоизоляции дома, препятствуя распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании плиты. Это важный бонус. Вам не придется утеплять вводы в дом, как это делается в конструкциях с холодным подполом, не придется глубоко закапывать трубы и т.д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной «теплый пол» в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, поскольку электрические теплые полы в санузлах городских квартир практически стали нормой. Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбирайте утепленную шведскую плиту!

Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с плитой фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей «теплый пол» может полностью отопить по крайней мере весь первый этаж. Дополнительные отопительные приборы не потребуются (это тоже бонус).

Прослеживая технологию УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег. Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и к ухудшению конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если Вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, то Вы и денег потратите прилично, и дополнительную нагрузку на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т.д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получаете мощный тепловой аккумулятор. Фантастика!

Минусы есть во всем. Из субъективных — это необходимость делать «всё и сразу». Многие предпочитают откладывать решение проблем на потом даже при отсутствии особых финансовых затруднений.

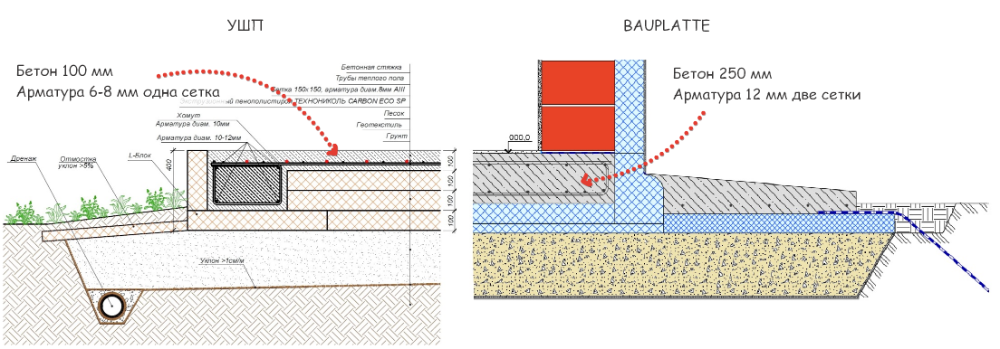

Говорить об объективных недостатках УШП можно только в сравнении с другими системами. Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии.

Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы «ЗА») и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительства на винтовом фундаменте. УШП сразу «поднимает планку» такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и хочется лучшего, то имеет смысл строить на УШП.

Если Вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели. Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

Исследование грунта.
Топосъемка и разметка оптическим и электронным нивелирами.
Проектирование и расчет УШП.
Земляные работы.
Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
Монтаж закладных под ввод воды, электричества.
Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
Заземление.
Дренаж.
Ливневка.
Утепление экструдированным пенополистиролом.
Устройство опалубки.

Вязка арматурного каркаса.
Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
Шлифовка поверхности плиты затирочными машинами.
Уход за бетоном до набора достаточной прочности. Контроль склерометром.
Устройство отмостков.
Поставка всех материалов.
Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м²
г. Москва, пос. Новофедоровское.
Сентябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м

2
МО, г. Балашиха.
Октябрь 2017 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м²
г. Москва, д. Крекшино
Июнь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м²
Тульская обл. , Заокский р-н, д. Крюково.
Октябрь 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м²
МО, Чеховский р-н, д. Филипповское.
Июнь 2018 г. Подробнее

Строительство УШП для дома общей строительной площадью 123 м²
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для храма общей строительной площадью 244 м²
Тульская область, Заокский р-н, п. Пахомово.
Июль 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м²
МО, Раменский р-н, д. Редькино.
Август 2018 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м²
Ярославская обл., Ярославский р-н, д. Кульнево.
Июль 2019 г. Подробнее

Строительство УШП для КПП общей строительной площадью 224 м²
МО, Красногорский р-н, КП «Вымпел».
Май 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м²
МО, Клинский р-н, д. Борозда.
Июнь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м²
МО, Дмитровский р-н, д. Нерощино.
Октябрь 2019 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м²
МО, Домодедовский р-н, д. Мансурово.
Сентябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 108 м²
МО, Дмитровский р-н, с. Орудьево.
Октябрь 2019 г. Подробнее

Строительство УШП для дома общей строительной площадью 289 м²
МО, Пушкинский район, д. Степаньково.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м²
МО, Истринский район, д. Ядромино.
Май 2020 г. Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м²
МО, Раменский район, д. Первомайка.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 161 м²
МО, Ступинский район, п. Михнево.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 155 м²
МО, Солнечногорский район, д. Юрлово.
Июнь 2020 г. Подробнее

Строительство УШП для дома общей строительной площадью 164 м²
г. Санкт-Петербург, Курортный район, п. Белоостров.
Июль 2020 г. Подробнее

УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА

УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА — УШП

Строительная сфера не стоит на месте. Производители стремятся выпускать усовершенствованные материалы и предлагают новые технологии, благодаря которым можно не только снизить стоимость строительства, но и улучшить технические показатели конечного продукта. Одной из последних разработок, которая зародилась в Швеции, является УШП фундамент – технология экономичного и быстрого возведения основания для частного дома или двухэтажного коттеджа.

Утепленная шведская плита фундамента представлена плитным монолитным фундаментом мелкого заложения. Он обладает утеплением по всему периметру и площади подошвы. Это готовая черновая напольная поверхность первого этажа со встроенным теплым полом и инженерными коммуникациями.

Данный тип фундамента применяется в проектах зданий без цокольного этажа и подвала. Технологию УШП целесообразно использовать для сооружений:

для холодных регионов, где благодаря такому фундаменту уменьшается теплопотеря из дома;
в местностях с высоким уровнем грунтовых вод;
в проектах частных домов, где используется теплый пол;
в случае применения технологии фахверк, а также в процессе создания панельного, щитового или каркасного дома;
при выборе блочной или кирпичной кладки;
на пучинистых и слабых грунтах, которые не характеризуются хорошей несущей способностью, что требует возведения буронабивных или винтовых фундаментов.

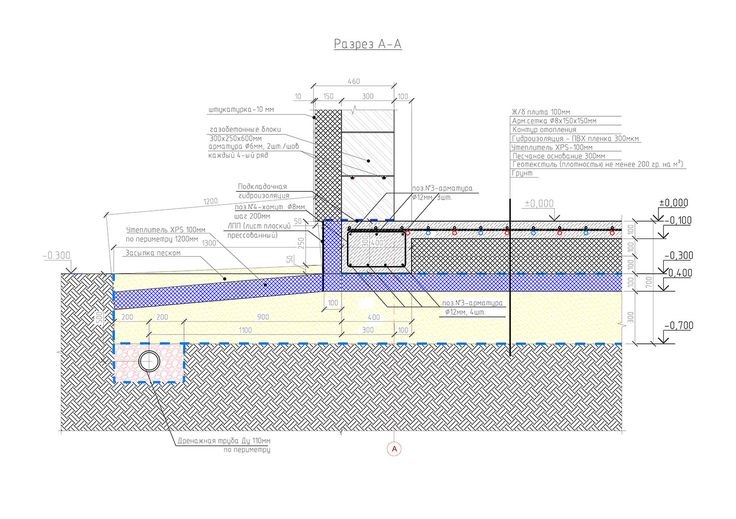

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;
армированного слоя;
пласта амортизации;
изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Преимущества УШП фундамента

Фундамент УШП характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;
высокой скоростью производительности;
благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
в изоляционном слое исключено появление насекомых и грызунов;
небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;
обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

СОВЕТ ЭКСПЕРТА

Шведский фундамент состоит из нескольких слоев, каждый из которых имеет важное функциональное предназначение. Очень важно правильно организовать каждый пласт, чтобы в результате получить надежную, прочную и долговечную конструкцию. Здесь следует учитывать важные моменты. Толщина песчаной или гравийной подложки определяется на основании типа грунта, то есть зависит от его несущей способности. Это значение находится в пределах 300-600 мм, что влияет на цену УШП фундамента. Для наиболее твердых, плотных почв применяется минимальный показатель, а для пучинистых – максимальный.

Перед строительством плитного фундамента следует убрать верхний слой почвы. При помощи нивелира и строительного уровня проверяется вертикальность и горизонтальность поверхности. Котлован должен иметь большие габариты, чем периметр плиты. С этой целью от краев разметки основания необходимо отступить с каждой стороны на 50-70 см.

Плиты утеплительного материала следует укладывать по всей поверхности фундамента. Их не рекомендуется скреплять дополнительно клеевым составом. Для создания однородного плотного слоя заливка бетона должна выполняться за один раз. Поэтому здесь важно правильно рассчитать количество материала, необходимого для заполнения опалубки.

Перед началом строительства следует подготовить трубы для всех коммуникаций и разработать схему их расположения. По периметру фундамента обязательно требуется предусмотреть дренажную систему, благодаря которой обеспечивается отвод влаги от основания здания.

Стоимость шведского фундамента: 130-150 €/м2 + НДС

что это такое, строительная технология строительства с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Строительство любого здания начинается с устройства фундамента, который является не только надежной основой строения, но и обеспечивает долговечность конструкции. На сегодняшний день существует множество видов таких оснований, но большой популярностью у застройщиков пользуется фундамент с применением утепленных шведских плит (УШП). Этот материал изготовлен по современным технологиям, позволяет сэкономить на стоимости и времени строительства, а также является отличным теплоизолятором.

Что это такое?

СШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющее утепление по всей площади и периметру подошвы. Этот фундамент является готовым черновым полом для первого этажа, кроме коммуникаций можно встроить еще и систему отопления.

Укладку плит выполняют мелкозаглубленной, так как в их состав входит качественный утеплитель – пенополистирол, надежно предохраняющий низ днища от промерзания. Кроме того, в состав стройматериала входят частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей. Также стоит отметить, что СШП фундамент никогда не дает усадки – это очень важно при возведении зданий на участках с проблемным грунтом.

Шведские плиты

отличаются от обычных многослойных конструкций тем, что значительно удешевляют строительство фундамента. Такие элементы можно использовать, например, в домах, расположенных в районах с суровыми климатическими условиями, где весной и осенью наблюдается низкая температура и влажность почвы, поскольку такие фундаменты устойчивы к морозам и защищают конструкцию от теплопотерь.

Они также идеально подходят для зданий, в которых планируется нетрадиционное отопление с помощью водяного отопления. Теплопроводы устанавливаются непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда строительство ведется на проблемном грунте, это тоже повод для использования СШП технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и покрыта бетоном, фундамент надежен и позволяет строить дома на грунтах с высокой концентрацией торфа, глины и песка.

Для строительства многоэтажных домов, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. UWP-плиты обеспечивают устойчивость каркасов, а также усиливают срубы и конструкции из пустотелых панелей.

Преимущества и недостатки

СШП-фундамент широко применяется в современном строительстве, так как, в отличие от других видов оснований, является бюджетным вариантом и имеет множество преимуществ. К преимуществам такой конструкции относятся, например, минимальные сроки монтажа – полный монтаж плит, как правило, осуществляется в течение двух недель.

Также этот материал обладает хорошей теплоизоляцией, так как благодаря пенополистиролу, входящему в состав материала, исключается промерзание грунта под основанием фундамента, что снижает риск просадки и пучения грунта. Кроме того, значительно снижается стоимость отопления здания.

Поверхность УФФ представляет собой готовый черновой пол, на который можно сразу укладывать керамическую плитку без предварительного выравнивания. Эта разница позволяет сэкономить время на отделке.

Материал обладает высокой прочностью на сжатие и устойчивостью к влаге, поэтому такой вид фундамента прочен и может надежно прослужить десятилетия, сохраняя свои первоначальные характеристики. При строительстве шведских плит важно также учитывать их недостатки:

Основная часть коммуникаций устроена в фундаменте, а значит при необходимости их можно будет заменить, будет сложно сделать это, так как доступ к ним невозможен;
Плиты УСП не рекомендуются для строительства тяжелых и многоэтажных зданий — технология их монтажа приведена только для малогабаритных зданий;
Такое основание не предусматривает возможности реализации проектов домов с цокольным этажом.

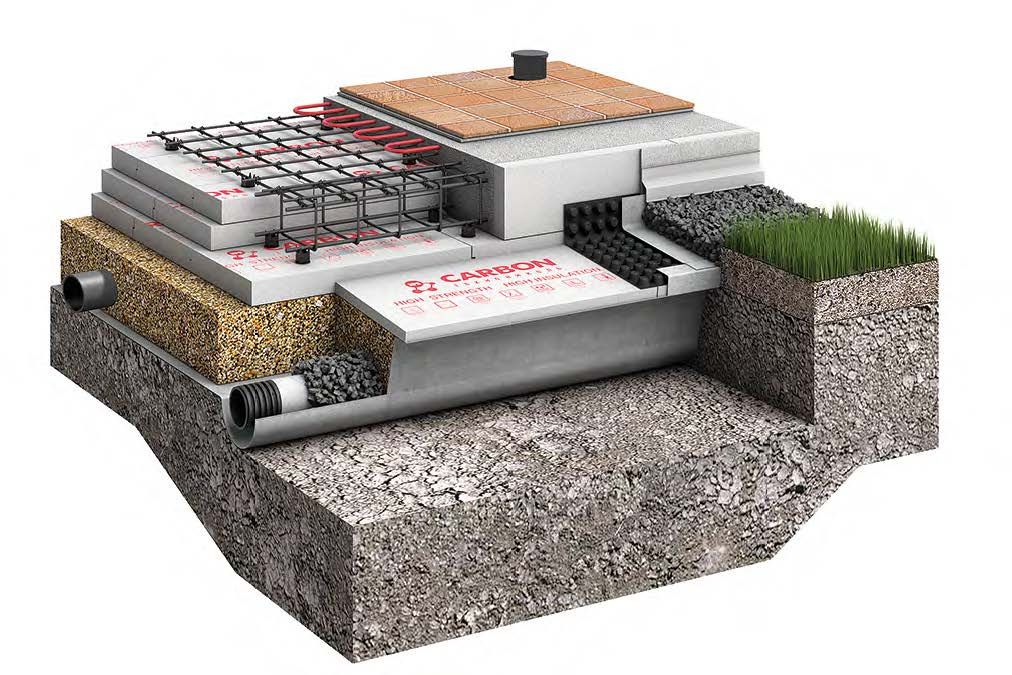

Устройство

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундамент монолитный, изготовлен по новейшим технологиям производства и состоит из следующих слоев:

стяжка бетонная;
системы отопления;
;
теплоизоляция;
щебень;
песок строительный;
геотекстиль;
слой почвы;
дренажная система.

Следовательно, мы можем сказать, что Шведская плита – это уникальный тип основания со специфической структурой, сочетающий в себе одновременно гидроизоляцию, утепление и систему обогрева. Такой универсальный «пирог» позволяет не только быстро возводить постройки, но и хорошо сохраняет тепло, создавая уют в помещениях. Для теплоизоляции используются листы пенополистирола, благодаря которым утепляется фундамент. Армирование выполняется из стальных стержней диаметром от 12 до 14 мм – они укрепляют каркас здания и предохраняют пол от появления трещин.

Благодаря такой конструкции СШП фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или фундамент на сваях. Кроме того, для данного типа конструкции характерна целостность, благодаря которой фундамент не разрушается под воздействием низких температур и влаги.

Оплата

Монтаж шведских плит необходимо начинать с предварительных расчетов с учетом особенностей грунта, нагрузки на конструкцию и влияния осадков. Поэтому в первую очередь необходимо определить тип грунта на земельном участке, где планируется строительство. Кроме того, изучают уровень залегания грунтовых вод и глубину промерзания слоев земли. Основной задачей расчетов является составление проекта, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

общая площадь основания;
USP периметр;
высота и длина опорных ребер;
толщина песчаной подушки;
объем и масса бетона.

Стоимость установки шведских плит может быть разной, так как зависит от размеров здания, а также особенностей прокладки канализации и водопровода.

Строительная техника

СШП-фундамент широко применяется в современном строительстве, имеет множество преимуществ и легко монтируется своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, основание здания получается теплым и не требует монтажа дополнительного утепления, что экономит не только время на выполнение работ, но и финансы. Для самостоятельного выполнения данного вида фундамента необходимо последовательно выполнять определенные этапы работ.

Подготовка земли. В том случае, если здание построено на непрочном грунте, его необходимо очистить от торфяных и глинистых слоев, либо просто засыпать толстым слоем некрупного песка. Кроме того, фундамент должен располагаться строго горизонтально. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть меньше 40 см. Дно основания засыпается песком и равномерно распределяется, каждый слой тщательно утрамбовывается.

Монтаж дренажной системы. По периметру выкопанного котлована делается траншея, в которую укладывается гибкая труба. Перед укладкой трубы стены и дно траншеи необходимо застелить геотекстилем с нахлестом 15 см – этот материал обеспечит хороший дренаж и укрепит грунт. После этого выполняется обратная засыпка, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо залить водой.
Прокладка инженерных коммуникаций. Все канализационные системы укладываются непосредственно на песчаное основание, временно фиксируются хомутами и фитингами. Концы труб и кабелей выводятся на поверхность.
Конструкция деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого сначала ставят стойки, затем к ним саморезами крепят доски. Чтобы каркас был прочным, его рекомендуется дополнительно укрепить раскосами.

Щебень засыпочный. Щебень среднего размера хорошо подходит для этого типа фундамента. Слой материала должен быть равномерно распределен по всей рабочей площади, его толщина не должна быть менее 10 см.
Монтаж изоляции. В качестве утеплителя использованы плиты из экструдированного пенополистирола. Утепление необходимо выполнять как горизонтально, так и вертикально. Толщина утеплителя, как правило, составляет 100 мм. Утеплитель плотно прижимается к поверхности деревянного каркаса и опалубки. Во избежание смещения плит при монтаже их фиксируют с помощью шурупов, а в местах выхода коммуникаций делают небольшие отверстия.
Усиление. Данный вид работ выполняется в два этапа: сначала армируется ростверк каркаса, затем плоскость самой шведской плиты. В результате получается арматурный каркас из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить изоляцию, каркас желательно собрать отдельно, а затем уложить уже в готовом виде. Кроме того, по всей площади основания имеется армирующая сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

Устройство системы теплого пола. Технология устройства УШП-фундамента предусматривает монтаж теплого пола непосредственно в фундаментную плиту. Благодаря этому первый этаж здания не требует дополнительного отопления. По конструкции труба укладывается на армирующую сетку и фиксируется нейлоновыми хомутами. Что касается коллектора, то он устроен в базовой подушке высотой, указанной на чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируется гофрированная защита.
Заливка бетона. Процесс бетонирования можно начинать только в том случае, когда выполнены все вышеперечисленные действия. Марка бетона выбирается в соответствии со строительным проектом. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяют по всей площади подвала, следя за тем, чтобы труднодоступные места не опустели. Бетон рекомендуется использовать свежеприготовленный, по окончании работ по заливке швы смачивают водой и обрабатывают грунтовкой.

Подводя итоги, можно сказать, что установка СШП-фундамента не представляет особой сложности, но для того, чтобы фундамент был прочным и надежным, каждый из вышеперечисленных этапов следует выполнять строго соблюдая технологию, и не забудьте сделать контроль качества.

При соблюдении всех норм строительства фундамент из СШП станет теплой и прочной опорой для дома.

Советы

В последнее время при строительстве новостроек стараются применять инновационные технологии — это касается не только возведения каркаса, но и фундамента. Большинство застройщиков выбирают для установки основания шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Возводя такой фундамент, стоит учесть некоторые рекомендации специалистов.

Начинать работу нужно с дизайна. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на фундамент. Также важно рассчитать ширину фундамента под несущими стенами. Дизайн лучше всего доверить опытным профессионалам, но если есть личные навыки, то можно справиться и самому.
При монтаже важно обращать внимание на правильное размещение пластин, особенно в тех случаях, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньше соединений в основании, тем меньше риск протечки. Поэтому идеальным считается вариант, при котором под плитой нет стыков.

Чтобы затраты на последующую отделку здания были небольшими, поверхность будущей плиты необходимо предварительно выровнять.
Толщина шведских плит определяется индивидуально для каждого проекта, так как напрямую зависит от нагрузок.
Важным моментом при закладке СШП фундамента является обустройство дренажной системы. Если он выполнен с ошибками, то могут возникнуть проблемы с отводом грунтовых вод.
При установке труб в фундамент необходимо проложить несколько дополнительных каналов и кабелей. Они пригодятся в случае, если в будущем вам потребуется построить новую систему связи.
После установки теплого пола перед заливкой бетона необходимо проверить качество обогрева. Для этого трубы заполняют водой и производят опрессовку. При нарушении пломбы появится течь, которую придется устранять. Давление в системе теплых полов должно быть в пределах 2,5-3 атм.

После заливки бетона дается время на застывание фундамента. Как правило, это занимает не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность станет прочной. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
Для бетонирования базового слоя лучше всего выбирать бетон марки М300 — он гарантирует прочное основание.
Основание по завершению работ может быть отделано любым материалом, но конструкция выглядит как искусственный камень.
Нельзя использовать этот тип фундамента для строительства домов выше двух этажей.
Для устройства фундамента не обязательно копать глубокий котлован – достаточно подготовить котлован глубиной 40-50 см. Подготовленную яму желательно обработать химикатами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае комбинированные стыки вызовут появление холода.

О том, как заложить СШП фундамент, смотрите в следующем видео.

Фундаментная шведская плита — конструкция и чертежи (фундамент под любой грунт) | Своими руками

Содержание ✓

✓ Что такое шведская печь. ..
✓ Фундамент под любой грунт «Шведская плита» — чертежи конструкции
✓ Фундаментная шведская плита — видео

Сегодня в строительной сфере, как и в других отраслях, происходят постоянные обновления, создаются новые, более совершенные технологии, появляются инновационные материалы. Ведь известно, что строительство любого здания или сооружения начинается с его основания – фундамента, на котором держится здание и может быть ленточным, свайным, столбчатым или плиточным.

Эти традиционные решения строители используют на протяжении многих десятилетий, совершенствуя свои технологии и обогащая строительство новыми материалами.

Что такое шведская печь…

Недавно ассортимент фундаментов пополнился новой, уникальной основой для малоэтажных зданий и сооружений — Шведская печь , которая быстро завоевала строительный рынок Европы. Сегодня более 80% коттеджей и малоэтажных домов в странах Северной Европы строятся по технологии «шведская плита», которая сочетает в себе конструкцию утепленной монолитной фундаментной плиты с сетью коммуникаций и системой обогрева пола (рис. 1). ).

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Что это дает разработчику? В чем преимущества способа сохранения конструкции дома без традиционного дорогостоящего ленточного фундамента?

Слой теплоизоляции толщиной не менее 200 мм надежно защищает от теплопотерь, а значит снижает расходы на отопление дома. Важно, чтобы грунт под утепленной плитой не промерзал, что исключает проблему. К недостаткам можно отнести то, что у этой печи исключается подвал под полом (рис. 1). С другой стороны, эта технология значительно удешевляет не только стоимость строительства (до 50%), но и снижает затраты при эксплуатации подземного пространства сооружения.

Итак, решено построить дом, основой которого будет шведская печь. Первый этап заключается в проведении земляных работ, то есть рытье неглубокого котлована, с размерами, немного большей площади будущего дома с мансардой, стены которого собираются из профилированного бруса.

Для этого снимается 25-30-сантиметровый верхний слой плодородной почвы на отведенном участке, отмеченном металлическими или деревянными рейками-репещами (рисунок 2). После завершения этой операции яму углубляют еще на 20-25 см. В результате получается прямоугольная яма с относительно ровным дном и небольшим уклоном к ее краям (1 см на 1 погонный метр).

При выемке грунта из котлована необходимо предусмотреть дополнительные углубления в тех местах, где запроектированы наружные и внутренние несущие стены. Аналогичная конструкция нужна для создания ребер жесткости (рис. 3).

Этот этап включает устройство песчаной подушки толщиной от 10 до 15 см, на которую укладывается геотекстиль, пропускающий воду и надежно удерживающий песок. Предварительно песчаный слой тщательно пробивается, затем поверх укладывается дренажная система, состоящая из труб диаметром 110 мм.

Далее укладывается слой гравия, который тщательно утрамбовывается до получения плотной ровной поверхности. При уплотнении можно использовать воду, то есть сначала залить слой, а потом снова его уплотнить. Затем щебень укрывают гидроизоляционной пленкой и пенопластом (пенопластом) в 2-3 ряда, один поверх другого. Не исключается вариант укладки утеплителя на грунт, толщина которого достигает 20-30 см, а в месте ребер жесткости может быть около 10 см.

Завершающим этапом первого этапа является устройство траншеи под инженерные сети, соединяющей котлован с канализационными, водопроводными и коммуникационными колодцами.

После окончания данного этапа строительства сооружают опалубку — панельную конструкцию, выступающую над уровнем земли на 20-30. Материалом для его сооружения могут быть доски или листы многослойной фанеры, закрепленные крепежными лесами (распорками, клиньями и т. п.). Возможно применение несъемной опалубки в виде блоков, которые изготавливаются из экструдированного пенополистирола URSA XPS толщиной 100 мм (рис. Г).

Далее на теплый пенополистирол укладывают армирующую сетку, выполненную в виде решетки с ячейками 10 х 10 см. Арматурный прокат используется сечением 10-12 мм (рис. 5).

Сверху укладываются трубы, которые необходимы для устройства водяных теплых полов. Трубы нужно прокачать воздухом, чтобы они не раздавились при заливке бетона. Укладка арматуры и сетки из металлических прутьев сделает конструкцию фундамента более надежной. После заливки бетона выравнивают поверхность.

Устройство системы теплого пола является одним из завершающих этапов работ. Поверх арматуры монтируется система изогнутых труб, по которым будет циркулировать теплоноситель (горячая вода). Причем эту систему можно устанавливать как до заливки черного кроля, образующего общую плиту, так и после устройства несущей 20-сантиметровой бетонной плиты, служащей хорошей опорной поверхностью для укладки чистого пола. Это может быть любая отделка: ламинат, паркет, паркетная доска, линолеум или какой-либо другой материал.

Смотрите также: Дом на отапливаемой шведской печи — конструкция и проект

Фундамент под любой грунт «Шведская плита» — проектные чертежи

Фундамент шведская плита — видео

6 90903 Шведская плита/фундамент 904 Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

РубрикаДом
