Теплый пол водяной своими руками видео в доме: как сделать водяное отопление под полом, монтаж на фото и видео

Водяной теплый пол в ванной своими руками + видео

Главная » Пол

Автор v-admin На чтение 6 мин Просмотров 1к. Опубликовано

Сложно говорить о том, какое из помещений квартиры или дома более значимо, но важность хорошо оборудованной ванной комнаты переоценить сложно. Вообще, с точки зрения условий эксплуатации, материалам отделки в ванной комнате приходится несладко.

Повышенная влажность и перепады температур вносят свои коррективы в вопрос выбора материалов и оборудования. Так в качестве напольного покрытия для этого помещения традиционно применяется, например, кафельная плитка, для работы с которой требуются некоторые навыки. Она обладает целым рядом положительных качеств, таких как водостойкость, невосприимчивость к воздействию химических веществ и прочих. Но есть один существенный минус – такой пол, как правило, очень холодный. Особенно это актуально, когда в доме есть дети.

Однако развитие строительных технологий позволило найти выход из этой ситуации, которым являются теплые полы. В данной статье мы расскажем как сделать водяной теплый пол в ванной своими руками, а также продемонстрируем видео в котором показан весь процесс монтажа.

Содержание

  1. Общее описание технологии
  2. Процесс монтажа
  3. Правила выбора отдельных элементов пола
  4. Видео

Общее описание технологии

Вообще, технологий производства так называемых тёплых полов существует несколько, и водяные являются не самыми простыми с точки зрения монтажа. Но при этом они являются весьма эффективными и безопасными. Для наиболее полного понимания стоит описать суть технологии более подробно.

Система тёплых водяных полов представляет собой систему трубок, вмонтированных в сам пол, по которым циркулирует горячая вода, в результате чего достигается нагревание поверхности.

Циркуляция теплоносителя достигается за счёт использования специальных насосов, входящих в состав системы.

Целесообразность применения технологии в ванной комнате обусловлена тем, что таким образом достигается целый ряд положительных моментов.

  • Пол помещения всегда остаётся тёплым при тактильном контакте. Это особенно важно, когда в доме есть дети.
  • Пол будет не только тёплым, но и сухим. Здесь имеется в виду, что при нагревании будет происходить более интенсивное испарение неизбежно попадающей на поверхность влаги, а значит, снизится и риск образования плесени.
  • Тёплые полы будут выступать в качестве дополнительного элемента отопления помещения.

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

  • Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей.
  • После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м2. В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут.
  • Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы.
    Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать.
  • Затем на поверхность основания укладывается гидроизоляция. Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади. Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены. Вполне достаточно будет 10 см.
  • Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением.
  • Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания.
  • Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см. Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см.
  • Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность. Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам.
  • После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола. Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания.
  • Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Правила выбора отдельных элементов пола

В заключение сказанного можно добавить лишь несколько правил выбора, как отдельных элементов, так и всей системы в целом.

  • Системы водяных тёплых полов отличаются по мощности, которая обусловлена толщиной труб и некоторыми технологическими особенностями монтажа. Расчёты необходимой мощности должны проводиться с учётом расположения квартиры, её размеров, типа напольного покрытия и прочего. Для более точного ответа на вопрос рекомендуется консультация специалиста.
  • При выборе нагревательного котла и коллектора системы стоит учитывать, что они тоже могут быть разными. Например, коллектор может быть как с функцией регулировки циркуляции жидкости, так и без неё, что будет заметно по цене на этот элемент. Если не планируется тонкая настройка системы, то и переплачивать за ненужные функции не стоит.

Водяные тёплые полы в ванной – это наилучший выбор. Конечно, это потребует дополнительных финансовых вложений, но разница будет заметна сразу же, и оно того стоит.

Если вы еще не определились относительно конструкции теплого пола, то можете прочитать статью о том, каким еще может быть теплый пол в ванной.

Видео

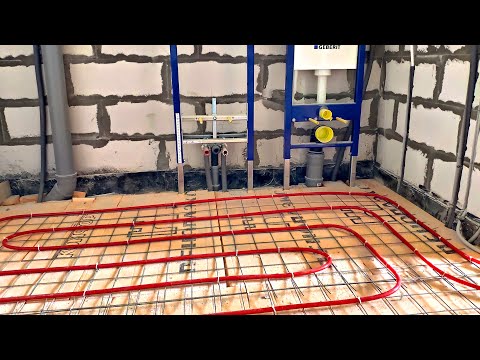

В этом видео показан монтаж водяного теплого пола на арматурную сетку:

Теплый пол водяной своими руками – Видео

Главная » Оборудование » Теплый пол водяной своими руками – Видео

В качестве основного отопления для частного дома или дачи можно выбрать один из массы вариантов, а можно скомбинировать. Один из таких способов отопления, который может быть использован, как основной, так и дополнительный – гидравлический теплый пол. Монтаж такой системы потребует времени и средств, но результат должен оправдать потраченные силы и деньги.

Содержание:

  1. Видеоописание процесса
  2. Преимущества теплого гидропола
  3. Подготовка поверхности
  4. Материалы, оборудование и устройства

Видеоописание процесса

Тем более, если вы решили устроить теплый пол водяной своими руками видео, полезные советы по выбору материалов и проведению работ помогут вам в этом. Предварительно желательно приобрести все материалы, чтобы не отвлекаться позже. А пока будете думать, чего бы не забыть, можно просмотреть видео процесса устройства гидравлического теплого пола.

Преимущества теплого гидропола

Система отопления «теплый пол» представляет собой полипропиленовые или металлопластиковые трубы, которые распределены по поверхности пола и пропускают теплоноситель, согласно схеме отопления всего дома. Регулировка температуры теплоносителя, а как следствие и температуры помещения, производится как в ручном режиме, так и в автоматическом.

Еще одним бесспорным плюсом системы гидравлического теплого пола есть его низкое энергопотребление по сравнению с электрическим или инфракрасным отоплением. Отсюда следует, что расходы на отопление единицы объема при таком способе, гораздо меньше, чем при любом другом виде отопления.

Есть и минусы, которые связывают со сложностью монтажа такой системы. Но имея прямые руки и свободное время, устроить теплый пол водяной своими руками не представит сложностей. Вторым минусом, который избежать уже не удастся никак, можно назвать подъем уровня пола примерно на 80-100 мм. Хотя имея трехметровые потолки, это никак не скажется на ощущениях от объема помещения.

Подготовка поверхности

Старую стяжку придется демонтировать до базового основания. При укладке новой стяжки нужно учитывать, что максимальный перепад по уровню не должен превышать 8-10 мм. В процессе подготовки к укладке следует учесть некоторые общие рекомендации:

  1. Чем ровнее будет поверхность, тем равномернее будет распределяться тепло по площади комнаты. Поэтому стоит положить хотя бы самовыравнивающуюся стяжку перед началом укладки.
  2.  Слой гидроизоляции после выравнивания обязателен.
  3. Чаще всего пользуются металлопластиковыми трубами диаметром 20 мм. К ним проще всего подобрать фурнитуру и запорную аппаратуру.
  4.  Чем меньше будет стыков в трубопроводе, тем меньше вероятность протекания теплоносителя. Стыки в одной петле недопустимы.
  5. Теплоизоляционный слой стоит корректировать по тепловой нагрузке на поверхность. Чем выше температура обогрева, тем толще слой теплоизоляции.

Теплый пол не любит спешки. Систему можно запускать только после того, как раствор полностью высохнет. Запуск должен проходить не ранее, чем через месяц после укладки. Причем включать систему нужно, постепенно повышая температуру теплоносителя. После такой «холостой обкатки» система будет полностью в работоспособном состоянии, не ранее, чем через три дня.

 Материалы, оборудование и устройства

Перед тем, как начать монтировать теплый пол водяной своими руками, определимся с материалами, оборудованием и элементами системы, чтобы точно рассчитать свои финансовые возможности. В систему в обязательном порядке должны входить:

  • котел для нагрева теплоносителя;
  • циркуляционный нагнетающий насос;
  • предохранительный входной клапан;
  • трубы для разводки и трубы для укладки;
  • система управления и настройки;
  • фитинги, краны, и прочая арматура для подключения конкретного проекта к котлу.

Трубы

Трубы могут использоваться как полипропиленовые, так и металлопластиковые. Если вы решите, что полипропилен больше подходит для вашего пола, то лучше выбирать армированный стекловолокном для предотвращения линейного расширения. Труба не обязательно должна быть дорогой и с многими степенями защиты. Вполне подойдет и полиэтиленовая. У нее коэффициент расширения даже меньше, чем у полипропилена.

Коллектор

Коллектор – это просто разветвитель, который может подключить несколько контуров отопления к основной системе. Система предусматривает установку отдельного разветвителя для холодной и жидкости, и отдельного – для горячей. Оба коллектора монтируются в один корпус. Там же размещают все дополнительные клапаны и систему аварийного слива.

Выбор котла и расчеты труб ведутся в индивидуальном порядке для каждой комнаты – под плитку, под паркет или под другое покрытие. Потому, если вы отнесетесь к планировке внимательно, то и теплый пол никогда не подведет, и будет согревать дом даже в самую холодную зиму.

Читайте также Теплый пол или батареи – что лучше, Укладка теплого пола под плитку видео

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов — отличный способ сделать свой дом теплее. Зачастую теплый пол становится не дополнительным элементом в системе отопления, а полностью самостоятельным. Среди всех видов наибольшей популярностью пользуется теплый водяной пол, который является наиболее экономичным и эффективным. Для того, чтобы получить качественную систему теплого пола дома, лучше обращаться в проверенные и авторитетные компании, например, в «Атмосферу комфорта». Но вы можете попробовать справиться с этой задачей самостоятельно.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается несколькими преимуществами , среди которых стоит выделить:

  • низкие материальные затраты на монтаж и эксплуатацию;
  • пол по всей площади прогревается равномерно;
  • можно отапливать дом очень приличной площади, но при этом существенно экономить на оплате за отопление;
  • отсутствие видимых радиаторов отопления — плюс к привлекательности интерьера;
  • возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что такая система теплых полов не была лишена некоторых недостатков, но большинство из них можно свести к минимуму при правильном монтаже всей системы:

  • некоторые трудности в обустройстве всей системы водяного пол с подогревом;
  • необходимость использования водяного насоса;
  • есть риск протечки, и найти ее бывает очень сложно;
  • давление в стояке незначительно, но падает.

Вероятность протечек можно уменьшить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые могут служить вам верой и правдой 50 лет.

Подготовительные работы

Перед началом монтажа водяного теплого пола необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Этот показатель зависит от многих факторов: площади помещения, пола, качества утепления стен, площади остекления и т. д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или в качестве напольного покрытия планируется использовать толстые керамические плиты, то лучше предусмотреть систему теплых полов более мощного типа.

После этого осуществляется подготовка основания под укладку самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо сделать дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе тогда система отопления может работать некорректно, и нагрев будет неравномерным .

Необходимые материалы

Для обустройства системы водяного теплого пола необходимые материалы и инструменты :

  • трубы для теплого пола — Первое, о чем нужно позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы покрыты стеклотканью, они будут меньше расширяться. Оптимальный диаметр труб 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
    • коллектор
  • и щиток к нему. Коллектор должен находиться в том же помещении, где монтируется система теплого пола, поэтому важно подобрать для него эстетичный щиток;
  • армирующая сетка;
  • пластиковые хомуты для крепления труб к фитингам;
  • материалы для стяжки;
  • котел для нагрева теплоносителя — воды. Подойдет почти любой котел, важно только, чтобы он умел нагревать воду на 30-40 0 С, не всегда обязательно, чтобы полы были горячими, потому что по ним невозможно будет ходить. Именно поэтому основным фактором при выборе котла для системы теплых водяных полов является диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и другие варианты;
  • нагнетательный насос, если его нет в котле;
  • хомуты для крепления труб к армирующей сетке и фитинги для присоединения труб к коллектору.

Виды технологии устройства водяного теплого пола

Водяной пол может монтироваться двумя способами :

  1. Бетонная технология связана с некоторыми трудностями и значительными временными затратами. Но, несмотря на это, он остается достаточно популярным благодаря другим своим привлекательным качествам. Этот метод требует устройства бетонной стяжки, в которую монтируются нагревательные элементы. Окончательный настил можно укладывать только после полного застывания бетона, а продолжительность его затвердевания зависит от толщины и может достигать 28 дней.
  2. Технология напольных покрытий позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием его затвердевания. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная сторона медали — большие траты на покупку нескольких слоев слоистого материала. В зависимости от того, какой материал выбран для укладки, по этой технологии может быть пенопласт, модульная деревянная или реечная древесина.

Бетонная стяжка для теплого пола

На сегодняшний день это Способ обустройства системы теплого пола самый распространенный .

Сначала необходимо уложить на подготовленную поверхность теплоизоляционный слой , причем сделать это нужно максимально эффективно, чтобы тепло от труб с теплоносителем не уходило вниз, а шло только на теплый пол в квартира. Для этих целей чаще всего используют пенопласт, пенопласт или пенопласт, а его толщина должна быть от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные коврики, в которых есть запорные механизмы, поэтому работать с ними проще, но стоят они дороже.

Специалисты советуют выбирать обогреватель в зависимости от особенностей помещения и той роли, которую будет играть теплый пол в общей системе отопления. Так, если теплый пол — это всего лишь дополнительный элемент системы отопления дома, то вспененный полиэтилен сойдет, но обязательно с отражающим фольгированным покрытием. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира находится на первом этаже, если под ней есть подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Существуют и специальные утеплители для теплых полов: они стоят немного дороже, но в них уже есть канавки для укладки труб отопления.

В качестве гидроизоляционного слоя используется полиэтиленовая пленка, укладываемая поверх пенопласта. Далее поверните демпферную ленту, которая необходима для того, чтобы компенсировать возможное тепловое расширение стяжки. Его укладывают по периметру помещения на всю высоту стяжки для теплого пола.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутьев 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно проводить после монтажа труб отопления.

Монтаж труб отопления может осуществляться несколькими способами :

  • спираль . Этот вариант отлично подойдет для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой компоновке трубы с горячей и холодной водой чередуются, что влияет на равномерность распределения температуры: здесь холодные зоны располагаются рядом с теплыми. Спиральный способ укладки труб более выгоден еще и с той точки зрения, что здесь меньше углов и поворотов, а значит, по нему будет гораздо легче стекать вода. При таком способе укладки на квадратный метр площади пола уходит около 5 погонных метров труб при расстоянии между трубами 20 см. Вблизи наружных стен расстояние между трубами необходимо уменьшить, чтобы уменьшить теплопотери и обеспечить помещению максимальный комфорт. Монтаж спиральной трубы – более трудоемкий процесс, требующий точных расстояний. Существуют программные ресурсы, позволяющие точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
  • змея. Труба сначала проходит по периметру стен, а затем уходит волнистой линией обратно. Монтаж этого варианта проще, не требует специальных расчетов, менее трудоемок, но получить равномерное распределение тепла будет намного сложнее;
  • комбинированная укладка труб объединяет зоны с укладкой труб по спирали и змейке.

Если помещение большое по площади, то придется предусмотреть несколько отдельных контуров отопления. Шаг между трубами зависит от того, какой эффект необходимо получить: если теплый пол будет единственным источником тепла в квартире, то это расстояние не должно превышать 20 см, если это просто элемент системы отопления, то можно укладывать трубы с шагом 30 см, но не более.

К самостоятельно определить оптимальное расположение труб Схему лучше сделать заранее. Это удобно делать на обычном листе бумаги в клеточку, где в масштабе с учетом всех нюансов планировки помещения чертят систему будущих теплых полов. Необходимо учитывать не только все выступы и углубления в комнате, но и то, как будет располагаться мебель или хотя бы ее часть, ведь обогревать эти части будет нецелесообразно. Примеры создания спирального расположения труб показаны на рисунках, но правильно составить их смогут люди с определенным опытом. Поэтому разработку всей системы теплого пола с определением мощности, длины и шага лучше доверить специалистам, а все остальное можно сделать своими руками.

Трубы крепятся к фитингам с помощью специальных хомутов: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не пытайтесь слишком сильно затягивать хомуты: при нагреве трубы могут немного расшириться. Места с компенсационными швами дополнительно надеваются на гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Трубы начинают укладывать от стен, продвигаясь к центру или к противоположной стене.

Завершающим этапом в процессе укладки труб является их проверка, или опрессовка . Осуществляется уже после подключения системы теплого пола к коллектору, как описано ниже. Он нужен для того, чтобы обнаружить возможные места с повреждениями, негерметичными сегментами и вовремя заменить их еще до монтажа стяжки. Такое испытание проводится в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплого пола герметична, можно переходить к устройство бетонной стяжки . Залейте его на высоту 3-7 см, в итоге, чтобы получить максимально ровную поверхность. Для этого лучше использовать маяки, а уже выравнивать их бетонным раствором.

Стяжка будет затвердевать максимум 28 дней, пока бетон не наберет свою марочную прочность. В этот период нельзя включать систему теплых полов. Включать отопление можно только после окончательного застывания стяжки, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят тепло, а это ламинат, керамическая плитка или линолеум. Если вы планируете отделать пол паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплого пола: об этом производители указывают на упаковке.

Теплый пол из полистирола

Преимущество Этот метод заключается в том, что отсутствуют все грязные процессы, характерные для бетонной стяжки. При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения практически не крадет из-за опять же отсутствия стяжки. Пенополистирольные плиты здесь играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда нагрузки бетонной стяжки пола не выдерживают, или потолки уже низкие, а те 10-15 см, которые уходят на монтаж бетонная стяжка действительно может спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладываются полистирольные плиты, а на них уже укладываются алюминиевые плиты. В них есть специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них укладывают листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется ламинат или линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Технология деревянных полов

Этот метод незаменим. для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов различают два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж теплоизоляционного слоя, поверх которого укладывается древесноволокнистые плиты . В них предварительно вырезаются пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем устанавливают алюминиевые пластины и закрепляют в них трубы специальными защелками. Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной трубной системы, и только после этого можно укладывать финишное покрытие.

Реечная технология

Здесь используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать аналогичную систему на втором этаже многоквартирного дома. деревянный дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия. Поверх утеплителя укладываются рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки уже уложены алюминиевые пластины с соответствующими углублениями, а в них уложены трубы.

По окончании — укладка гипсоволокнистых листов и отделка.

Групповой монтаж коллектора

Общий коллектор необходимо крепить к стене после предварительного выравнивания пола, чтобы можно было просто и быстро подключить к нему проложенные трубы и проверить всю систему. Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, установка коллектора все равно потребуется. Его легко найти в магазине, а при самостоятельной работе лучше выбрать готовый сборный коллектор со щитком: важно только знать количество выводов, а это зависит от количества цепей. После установки к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет горячую воду в систему, которая отдает часть своего тепла в пол, а затем возвращается в котел через обратную трубу , подается обратно в котел, где нагревается, и цикл повторяется. Может понадобиться насос для откачки и откачки воды, если он не встроен в котел.

Коллекторную коробку устанавливают в том же помещении, где монтируется система теплого пола, и стараются разместить ее как можно ближе к центру помещения и ниже, у пола. Коллекторный шкаф монтируется на стену или ставится вплотную к ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

К подающему и обратному трубопроводу крепятся запорные вентили, позволяющие перекрывать воду при ненужном нагреве или при проведении каких-либо ремонтных работ. Для соединения трубы отопления и запорного клапана используйте компрессорный фитинг. Теперь необходимо подсоединить коллектор к вентилю, а с одной стороны установить воздухоотводчик, а с другой — сливной кран. Для точного контроля температуры воды в теплом поле в распределительном шкафу должны быть специальные вентили или даже смесители.

Напоследок

Завершающим этапом монтажа системы теплых водяных полов является обустройство финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные теплые полы позволяют долгое время обходиться без ремонта, а зимой в помещении комфортно и даже ходить по полу босиком.

Теги:Теплый пол

Установка труб между лагами пола

Установка лучистого тепла между лагами пола очень эффективно способ нагреть любое пространство. Это также известно как применение «скрепляющего лучистого отопления». Пока вы можете видеть балки пола снизу, вы можете добавить лучистое тепло. Это приложение хорошо работает в новом строительстве, а также является очень популярным вариантом модернизации .

По нашему мнению, система лучистого отопления должна быть установлена ​​правильно, чтобы быть эффективной и действенной. Опять же, мы считаем, что для эффективной установки со скобами необходимо предпринять следующие шаги:

Установка алюминиевых теплоотводящих ребер (алюминиевых пластин)

Многие спорят о преимуществах установки пластин. Некоторые говорят, что они шумные (наши нет). Другие говорят, что их слишком сложно установить. Некоторые говорят, что они не нужны. Если люди говорят вам это, они пытаются продать вам систему просто по цене, и им все равно, насколько хорошо она работает или насколько она эффективна. У нас есть почти 40 лет опыта в этом бизнесе. Установка алюминиевых пластин КРИТИЧЕСКАЯ . Они позволят вам подавать более холодную воду через излучающую трубку. Более низкая температура воды = более низкие эксплуатационные расходы. Установка плит также позволит быстрее прогреть пол, что опять же приведет к снижению эксплуатационных расходов. Наконец, алюминиевые пластины обеспечивают более равномерный нагрев по всей поверхности пола. Вы с меньшей вероятностью почувствуете тепло и холод.

Установка алюминиевого отражающего барьера

Примерно на 1-2 дюйма ниже излучающей трубки и пластин необходимо установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. В нем есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами. Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть обрезан так, чтобы он мог поместиться между балками. У нас есть видео по установке, в котором показано, как это сделать.

Цель установки отражающего барьера состоит в том, чтобы отражать тепловое излучение вверх по направлению к черновому полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который еще больше помогает выровнять теплопередачу. Некоторые возразят, что отражающий барьер не нужен и что с годами он покроется пылью и потеряет свою эффективность. Мы по-прежнему считаем, что это важная часть, и, поскольку она относительно недорогая, ее следует установить.

Установка изоляции

Многие спрашивают нас, нужно ли также устанавливать изоляцию под излучающей трубкой, пластинами теплопередачи и отражающим барьером. Если вы можете сделать это только один раз, потому что потолок будет готов, то ответ абсолютно положительный. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или место с высокими потерями тепла, то следует использовать R-19. Если нет, вы, вероятно, можете обойтись R-13, но R-19 лучше. Тип утеплителя не имеет большого значения.

Если внизу есть неотапливаемый подвал, то следует использовать R-19. Большинство людей не возражают, если в этом сценарии они теряют немного тепла вниз. Если, например, потери тепла вниз полностью расходуются в подполье, то ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем, при необходимости, добавят изоляцию. Что может быть, если не утеплять? Так как лучистое тепло будет распространяться во всех направлениях, тепло так же легко уйдет вниз. В подвале будет слишком жарко, и вы не получите достаточно тепла в пространство наверху.
