Правильный монтаж проводки в деревянном доме
Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.
Основные требования
К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.
Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами.
Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.
При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.
Варианты прокладки
Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.
Открытый (наружный) метод
В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично.
Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.
Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.
Скрытый метод
Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.
Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.
Кабель-каналы
В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.
Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.
Порядок действий при монтаже
Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:
- Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
- Сверление отверстий – для каналов и электроустановочных изделий.
- Сборка вводного защитного электрощита и электросчетчика.
- Прокладывание и соединение проводов – на пайки или клеммы.
- Установка розеток и выключателей.
- Проверка изоляции и всей системы (на короткие замыкания).
Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.
Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.
Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.
И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.
Ввод в эксплуатацию
Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.
Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.
Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно.
В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.
Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.
Правила безопасности
Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:
- жилы соединяются некачественно: в результате контакты начинают нагреваться.
- металлические гильзы и распределительные коробки не используются.
- используются кабели, не соответствующие требованиям.
- медные и алюминиевые провода применяются одновременно: соединять их нельзя.
- сечения жил и параметры защитных приборов подбираются неправильно.
- при прокладке проводов за декором используется пластиковая гофра.
Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.
Заключение
Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.
требования, виды, последовательность работ и рекомендации по монтажу
Старт › Электричество в загородном доме:
Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность.
Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.
Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.
В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.
- Предъявляемые основные требования к проводке в деревянном доме;
- Открытая электропроводка в деревянном доме;
- Скрытая электропроводка в деревянном доме;
- Подготовительные работы при монтаже электропроводки;
- Прокладка силового кабеля к деревянному дому с улицы;
- Монтаж установочных изделий, розеток и выключателей.
Предъявляемые основные требования к проводке в деревянном доме
Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.
При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки.
Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.
Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.
Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.
Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги.
Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

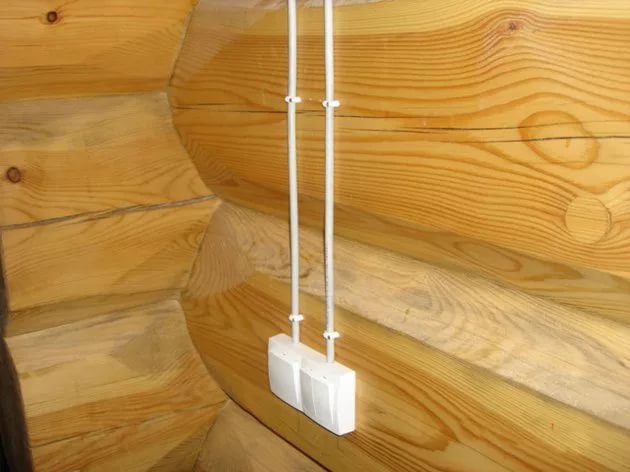

Открытая электропроводка в деревянном доме
Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.
Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.
Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами.
Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.
Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.
Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.
Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах.
Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.
Скрытая электропроводка в деревянном доме
В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.
При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.
Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.
Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах.
Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.
Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.
Подготовительные работы при монтаже электропроводки
Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.
Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников.
После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.
Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.
Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура.
Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.
Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны.
Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.
Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.
Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку.
На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.
Прокладка силового кабеля к деревянному дому с улицы
Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.
Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам.
Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.
Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.
Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM).
При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).
Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.
Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.
Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.
Монтаж установочных изделий, розеток и выключателей
Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.
Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.
Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44).
Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.
Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.
В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.
Твитнуть
- #
- Дополнительный материал
Архитектурно-строительная компания «ArchiLine Wooden Houses – Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, бруса и клееного бруса. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. Деревянный дом выдержит землетрясение до 8,5 баллов Деревянные дома из бруса можно заказать на нашем сайте или напрямую в офисе «Архилайн» Телефон: +375-296-20-05-67 (Viber-WhatsApp -Telegram) Желание человека, проживающего в районе, подверженном землетрясениям, иметь сейсмостойкий дом, который … подробнее Энергоэффективный утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2 Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет дополнительного утепления стены, с помощью каменной ваты «Rockwool» толщиной 100 мм. … больше Строительство деревянного здания из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса производства Archiline расположено в научно-исследовательском парке Шарджи, что станет площадкой для развития высоких технологии в ОАЭ. Будут разработаны инновации в области . подробнее Навес деревянный на дом, дачу, машину Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит пейзаж своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или … больше Дом деревянный «Мираж» из профилированного клееного бруса 99м2
8 Натуральный Дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО … больше Деревянный дом «Белый дом» В деревянном доме из клееного бруса из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. еще Деревянный дом, проект «IT House», 250 кв.м Дом с террасой «IT House» есть состоит из: 3 спален с отдельными санузлами, просторной солнечной гостиной и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. … еще Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухню-гостиную 50 м2 и 2 санузла по 4,8 м2. больше Деревянный дом в канадском стиле с террасой — проект «Эндрю» 214 кв.м Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен … больше Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса Сауна из клееного бруса с бассейном и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании. еще Деревянный дом из клееного бруса «Евродом»Деревянный дом из клееного бруса с террасой «Евродом» – домик для всех год жизни для небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. … еще Скандинавский деревянный дом «Утро» — проект года 2020общая площадь дома 110 м² Скандинавский деревянный дом из клееного бруса «Утро Дины» – большой дом с просторная гостиная, отдельная кухня, две спальни и совмещенная ванна и душ. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО … еще Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м² «Черный лес» — стоимость Система отопления «тепловой насос» ниже, чем стоимость прокладки газа на дальние расстояния. подробнее Дом из профилированного клееного бруса «Стелс 2»120 м2 Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически… больше Строительство деревянного дома в Германиипроект «Баден-Вюртемберг» 147 кв.м Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. больше Деревянный дом с плоской крышей из клееного бруса, проект 182 м² Деревянный дом «Надежда» — современный дом с плоской крышей, способный вписаться в любой район: будь то частный сектор города или участок возле открытый резервуар. В этом коттедже с легкостью разместится семья из 4-6 человек. … еще Дачный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай» Компактный дачный дом с баней. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. еще Планы деревянного дома: Польский деревянный дом «Солнце» 164 м² Большой деревянный дом вмещает в себя три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это … больше Архитектурно-художественное решение деревянного дома «Богема» Общая площадь дома 129,5 м², из них 109,7 м² жилая площадь. Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. больше Одноэтажный дом с плоской крышей «Италия» Спасибо мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким … больше Деревянный дом из клееного бруса «Олави»общая площадь 221 м² Проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров. больше Деревянный дом «Пуэрто-Рико»Клееный брус больше Деревянный дом в стиле шале «Анна»общая площадь 141 м² Шале, также называемое швейцарским шале, представляет собой дом из дерева, с тяжелой, пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску . больше Дом деревянный из профилированного клееного бруса «Счастье» 175 м2 |
Этот дом хорош для большой семьи для круглогодичного проживания. …
. Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из …
…
Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …
Основная задача архитектора при проектировании этого дома — вписаться в деревянный дом на существующей земле владельцев, на склоне горы, которой изобилует земля …
Это …
Архитекторы …
..
..
..Электрический провод в открытых местах Кодекс и практика
Одним из аспектов домашней электропроводки, на который электроинспекторы будут обращать пристальное внимание, является неправильное использование неметаллического кабеля (NM) в открытых местах. Распространенные открытые места, где это можно обнаружить, — это стены фундамента подвала или поверхности и концы стоек и балок в незавершенных каркасных помещениях.
В Национальном электротехническом кодексе, который является основой для всех местных строительных норм и правил, есть особые правила прокладки электрических проводов, чтобы они были защищены от повреждений.
NM Электрический кабель Надлежащее использование
Кабель NM, также известный под торговой маркой Romex, является наиболее распространенной формой электрического провода, используемого в электромонтажных работах в жилых помещениях.
Кабель НМ представляет собой пучок отдельных токопроводящих жил, обернутых во внешнюю пластиково-виниловую оболочку. Обычно кабели содержат токопроводящие провода калибра 10, 12 или 14 для отдельных цепей дома.
Оболочка кабеля NM обеспечивает некоторую защиту от случайного физического повреждения. Обшивка Romex изготовлена из прочного поливинилхлоридного (ПВХ) термопластика. Толщина оболочки проводов 14 и 12 AWG составляет 19 мил. Тем не менее, независимо от того, насколько прочна оболочка NM, она не предназначена для открытых приложений. Типичные места включают:
- Внутренние полости стен, закрытые обработанными поверхностями стен, где кабель не будет доступен.
- Внутри воздушных пустот каменных блоков или плиточных стен, но только в сухих местах: стены не должны быть влажными или мокрыми.
- Между открытыми балками или стойками, при условии, что кабели утоплены вдали от поверхности элементов каркаса. Обычно это делается путем просверливания отверстий в центрах элементов каркаса и пропуска кабелей через отверстия.
Провод NM Ненадлежащее открытое использование
Национальный электротехнический кодекс запрещает использование кабеля NM в ситуациях, когда он подвергается воздействию, при котором возможно физическое повреждение.
Одним из примеров этого является то, что электрик-самоучка прикрепляет кабель NM к передней поверхности стоек или потолочных балок или к бетонным фундаментным стенам. Хотя кабель NM может проходить через отверстия, просверленные в центрах открытых элементов каркаса, его нельзя прикреплять поперек передней поверхности шпилек, поскольку это создает возможность зацепления или повреждения кабелей.
Точно так же NM, прикрепленный к поверхности бетонных стен, подвержен повреждениям и, следовательно, не допускается.
Электропроводка для открытых мест
Один из утвержденных способов прокладки проводки по открытым поверхностям – это установка утвержденного жесткого кабелепровода на элементах каркаса или стене, а затем прокладка отдельных проводников THHN внутри кабелепровода.
Такая проводка хорошо защищена от физических повреждений.
Цитата из Национального электротехнического кодекса выглядит следующим образом:
Защита от физического повреждения: Кабель должен быть защищен от физического повреждения, где это необходимо, с помощью жесткого металлического кабелепровода, промежуточного металлического кабелепровода, металлической электропроводки, кабелепровода из ПВХ сортамента 80, типа RTRC, маркированного суффиксом -XW, или другими утвержденными средствами.
Наиболее распространенный тип кабелепровода известен как электрическая металлическая трубка (EMT), но также используются и другие типы кабелепровода, в том числе гибкий металлический кабелепровод (FMC), промежуточный металлический кабелепровод (IMC), который является более прочным и обеспечивает большую устойчивость к коррозии, пластиковый кабелепровод (ПВХ), чаще всего используемый под землей, и жесткий металлический кабелепровод (RMC), имеющий самый большой диаметр.
Электрический кабелепровод предназначен для использования с определенными типами отдельных проводников. Наиболее распространенными проводами являются провода THHN, которые представляют собой отдельные медные проводники с термостойкой пластиковой изоляцией с цветовой маркировкой вокруг них.
В Национальном электротехническом кодексе есть особые правила относительно того, сколько проводников может поместиться в кабелепроводе каждого диаметра:
- 1/2-дюймовый кабелепровод : до 9 проводов 12-го калибра
- 1/2-дюймовый кабелепровод: До 12 проводов 14 калибра
- Кабельный ввод 3/4 дюйма : до 16 проводов 12-го калибра
- Кабелепровод 3/4 дюйма: До 22 проводов 14 калибра
Можно ли прокладывать кабель NM внутри кабелепровода?
Если инспектор по электрике пометил кабель NM, который был проложен неправильно, у вас может возникнуть соблазн установить кабелепровод, а затем повторно использовать тот же кабель NM, пропустив его через новый кабелепровод.
