Всемирная пандемия короновируса 2020 года сузила мир каждого из нас до рамок своей квартиры. Призывы ответственной части общества оставаться дома в добровольной самоизоляции и не подвергать опасности заражения слабых и стариков имеют под собой реальные страшные основания.

Но, что же предпринять для борьбы с вирусом, если из домашних уже кто-то заболел и нуждается в вашей ежедневной помощи?

Если в доме находится больной человек – это очень не комфортно. Еще более неприятно, когда заболевание вирусное, а в случае короновируса, это еще и опасно. Всем приходится соблюдать определенные предосторожности при общении с заболевшим, стараясь не заразиться. Необходимо проводить ежедневную уборку помещения, постоянно протирать поверхности всех предметов квартиры обеззараживающим раствором, тщательно и часто мыть руки.

Конечно, все это утомительно и не добавляет радости в нашу жизнь. Но, как оказалось, и из этой ситуации можно найти выход, который устроит всех.

При посещении поликлиник или больниц многие сталкивались с тем, что вход в помещение запрещен по причине кварцевания. В палатах хирургических отделений плановое кварцевание для обеззараживания воздуха и поверхностей предметов проводят каждый день. Многие из нас знают, что в результате кварцевания воздух в палате пахнет озоном. Многие видели и саму лампу для этого процесса . Но мало кто знает, что собой представляет этот, так называемый «кварц» , и почему человеку нельзя находиться под его лучами. Так почему бы не разобраться с этим термином?.

Настоящее название такой лампы – ультрафиолетовая, а название «кварц» либо «кварцевая лампа» появилось оттого, что у таких приборов колбы сделаны из кварцевого стекла. Но обо всем по порядку. Для начала нужно понять, какие бывают УФ-устройства.

Содержание

Виды ультрафиолетовых ламп
Амальгамная лампа
Устройство ультрафиолетовой лампы

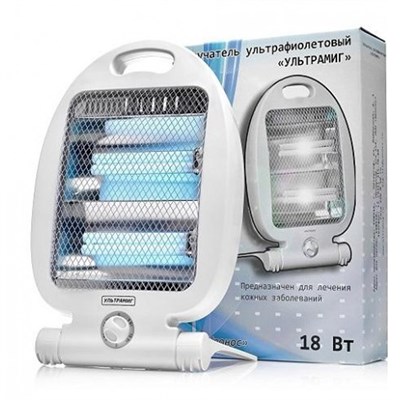

Кварцевый светильник для квартиры
Бактерицидная лампа для дома своими руками
Рекомендации

Виды ультрафиолетовых ламп

Ультрафиолетовые лампы делятся по нескольким параметрам. Они могут быть озоновыми – такой прибор посредством ультрафиолета способствует выделению озона из кислорода. При работе такого устройства важно как можно чаще подвергать проветриванию помещение, т. к. этот газ в больших количествах вредит организму. Так же ультрафиолетовая лампочка может быть безозоновой. На колбе такого прибора нанесено специальное покрытие, которое препятствует выработке озона.

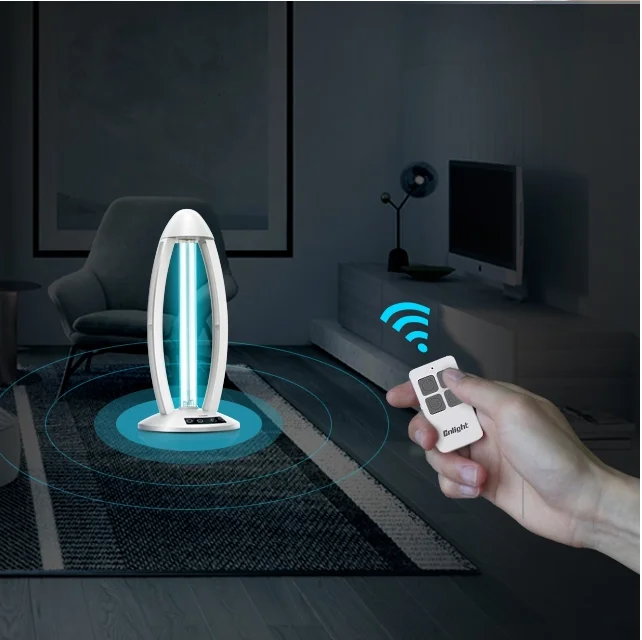

УФ-лампа в работе. Обеззараживание помещения

Следующая классификация – мобильность. Устройства могут быть

переносного и стационарного исполнения.

По параметрам функционирования лампы могут быть открытыми и закрытыми. Для кварцевания в медицинских учреждениях используются открытые устройства – от ультрафиолетового излучения здесь ничто не защищает и оно рассеивается по всему помещению. Использование их запрещено, если в комнате находятся люди или животные. Закрытыми (или рециркуляторами) обрабатываются определенные объекты. При работе подобного типа ламп покидать помещение не требуется.

Но есть и еще один тип подобных приборов, который наиболее распространен в плане домашнего пользования – ультрафиолетовая лампа специального применения. Именно этот тип ламп используется для физиотерапевтического лечения болезни, борется с острыми респираторными заболеваниями.

Обычно в комплекте присутствуют насадки, очки. Также применимы они и в солярии.

Амальгамная лампа

Но есть ультрафиолетовые лампы, которые появились сравнительно недавно. Их отличие от обычных бактерицидных светильников в том, что внутри трубки находится твердое покрытие из сплава таких элементов, как индий, ртуть и висмут. При воздействии электричества этот сплав, нагреваясь, высвобождает испарения ртути, которая и выделяет ультрафиолет. Выработка озона при работе таких ламп не происходит, хотя уничтожение бактерий при этом не теряет своей интенсивности.

Очень важно, что в холодном состоянии лампы ртуть связана другими металлами, а потому при случайном механическом повреждении последствий для организма не будет. Конечно, при повреждении работающих приборов пары этого тяжелого металла могут быть высвобождены, но и тут у амальгамной лампы есть большое преимущество.

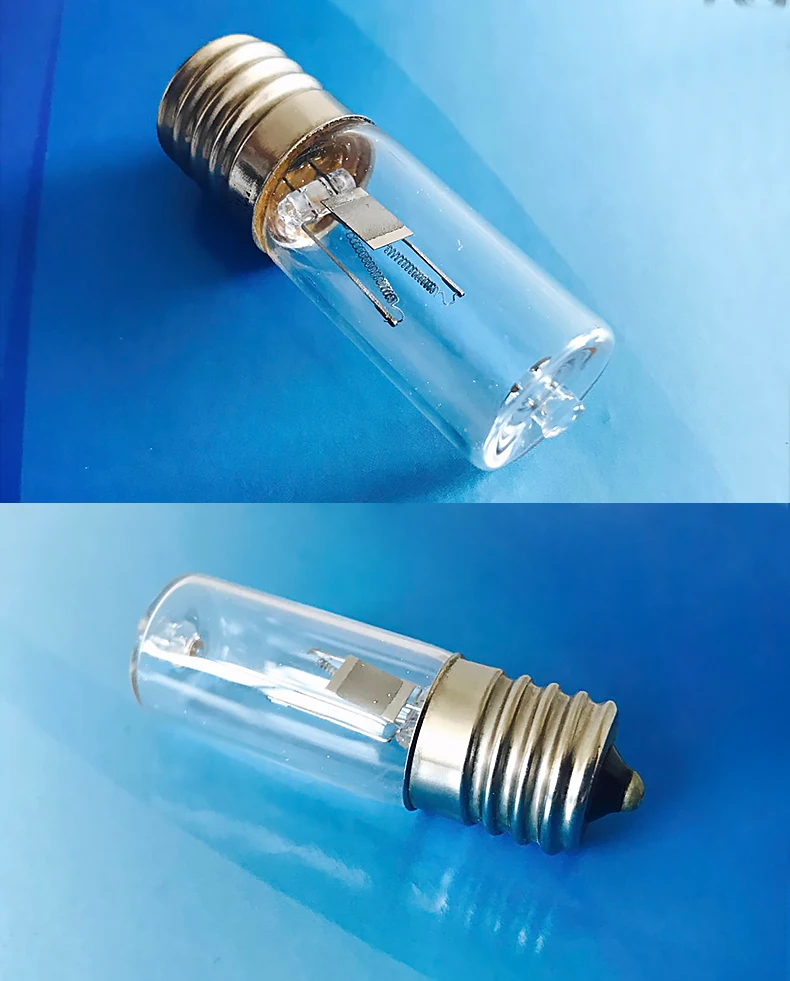

Амальгамная бактерицидная лампа

Дело в том, что обычный кварцевый прибор содержит около трех граммов ртути, что действительно грозит опасностью здоровью при повреждении. По этой причине и нельзя утилизировать такие приборы как обычные бытовые отходы. В амальгамной лампе содержание ядовитых веществ столь незначительно, что не представляет опасности для здоровья человека.

Потому при ее повреждении нужно лишь собрать осколки и немного проветрить комнату. Также достойна внимания и ее долговечность, составляющая 16 000 часов против 8 000 у обычной бактерицидной.

Устройство ультрафиолетовой лампы

Суть работы ультрафиолетовой кварцевой лампы сходна с люминесцентной. Если разобраться, то это один и тот же прибор освещения. Светильники у этих световых приборов совершенно ничем не отличаются. Различия именно в самих колбах. Трубка ЛЛ изнутри покрыта специальным веществом – люминофором.

Т. к. люминесцентная лампа при пробое и воспламенении ртутных паров выделяет в основном ультрафиолет, который не виден человеческому глазу, люминофор преобразовывает его в видимое свечение. Принцип работы «кварца» идентичен, только внутри колбы отсутствует вещество, преобразовывающее УФ-лучи, которые и убивают бактерии.

Проблема только в том, что ультрафиолет уничтожает все бактерии, а потому и нужных организму в ее излучении нет. Поэтому и нельзя находиться в комнате, где включен подобный прибор открытого типа, и уж тем более смотреть на него. У человека, даже короткое время смотревшего на ультрафиолетовую лампу, после очень болят глаза.

Схематическое изображение ультрафиолетовой лампы

Кварцевый светильник для квартиры

Применение ультрафиолетовых ламп в обеззараживании жилых помещений в последнее время становится все более востребовано. В свете последних тенденций по заболеваемости новыми формами гриппа, особенно короновирусом, люди стали больше внимания уделять своему здоровью.

Если необходима ультрафиолетовая лампа для домашнего использования, нужно обратить внимание на некоторые параметры, которые очень важны.

При условии, что требуется не только простое уничтожение микробов, а еще и лечебное воздействие, тогда необходимо выбирать УФ-лампу с различными насадками. Чаще всего в комплектации нового устройства присутствует несколько запасных световых элементов. Необходимо проверить, в рабочем ли состоянии прибор и в наличии ли защитные очки. Также не помешает и уточнить, какая фирма произвела данную лампу. По статистике, наиболее качественный товар производится белорусскими фирмами.

Также стоит обратить внимание и на стоимость – она должна быть средней. Не стоит приобретать слишком дорогой или очень дешевый товар. Не помешает уточнить, есть ли гарантия на приобретаемое устройство и какая она.

Но все же, если необходима только бактерицидная обработка помещений, а в стране карантин? Необходимо понять, как сделать ультрафиолет самому.

Бактерицидная лампа для дома своими руками

Как сделать ультрафиолетовую лампу своими руками? Для этого понадобится дуговая ртутная лампочка (ДРЛ) мощностью не менее 125 ватт. Ее необходимо обернуть тканью, после чего аккуратно расколоть колбу ударом молотка. При этом нужно постараться, чтобы внутренняя трубка не была повреждена – именно из-за нее все и делается. Производить эти действия лучше не в закрытом помещении, т. к. при повреждении колбы высвобождаются пары ртути.

После нужно аккуратно извлечь из ткани цоколь со стеклянной трубкой, тряпку с осколками положить в пакет и сдать в специализированный центр. Утилизировать вместе с обычным мусором их нельзя.

УФ-лампа своими руками из ДРЛ. Требуемая часть – стеклянная трубка

Теперь остается лишь аккуратно вытащить стеклянную трубку – это и будет УФ-лампа, сделанная своими руками – и подать питание. Вот и появился опыт в вопросе, как сделать ультрафиолетовый светильник – ничего сверхсложного в этом нет.

Главное – при кварцевании помещения в нем не должно находиться людей, животных, и даже растения желательно вынести наружу. После процедуры комната проветривается, и только после этого можно вернуть цветы на свои места.

Но также нужно знать, что ультрафиолетовая лампа не уничтожает микробы и бактерии, находящиеся в обивке мебели или под обоями. Обеззараживание таким прибором лишь поверхностное. Причем совершенно не имеет значения, сделан ли прибор на заводе или изготовлена такая ультрафиолетовая лампа своими руками в домашних условиях.

Как сделать ультрафиолетовую лампу – пайка светодиодов своими руками

Предлагаю сконструировать простую, но мощную ультрафиолетовую лампу своими руками из недорогих, доступных компонентов. Фонарь может сделать в домашних условиях даже новичок, умеющий держать в руках паяльник.

Шаг 1: Что вам потребуется

Компоненты, которые потребуются для проекта с ультрафиолетом:

Два ультрафиолетовых светодиода.
Один резистор номиналом 100 Ом.
Одна старая 9-вольтовая батарейка типа 6F22 «Крона» (или пластина с контактами от нее).
Одна рабочая 9-вольтовая батарейка типа 6F22 «Крона».
Плоскогубцы.
Паяльник, припой, канифоль.

Шаг 2: Подготовка контактной пластины

Возьмите старую батарейку, и, с помощью плоскогубцев, отогните края корпуса со стороны контактов. Выньте контактную пластинку и перекусите два провода, соединяющих контакты пластины с внутренностями батарейки. Данная пластина будет основой нашего проекта.

Шаг 3: Приступаем к пайке

Сначала вам нужно определить полярность контактов на извлеченной из батарейки пластине (где будет плюс, где минус). На самой батарейке 6F22 «Крона» большой контакт является отрицательным (минусом), а маленький – положительным (плюсом).

Контактная же пластина, к которой и будет подключаться батарейка, должна иметь обратную полярность, т.е. маленький контакт – это минус, большой – плюс. Определившись с полярностью, приступайте к пайке резистора (100 Ом) к отрицательному контакту с обратной стороны пластины. Отводы резистора нужно подрезать и загнуть так, как показано на рисунке.

Примечание. При пайке деталей не жалейте припоя: конструкция должна быть жесткой.

Резистор должен располагаться так, как показано на рисунке. Это позволит сделать конструкцию более компактной.

Шаг 4: Пайка

Резистор припаян, начинаем паять светодиоды.

Вначале обрезаем выводы светодиодов следующим образом: у одного – плюсовой, у другого – минусовой, оставляя их длину около 6 мм. Затем загибаем оставшиеся концы у каждого диода наружу под углом 90 градусов и спаиваем их между собой (см. рисунок).

Шаг 5: Завершающий этап

Теперь обрежьте до необходимой длины не спаянные ножки светодиодов и припаяйте их к вашей основе, собранной из контактной пластины и резистора следующим образом: светодиод со свободным, не запаянным отрицательным выводом припаивается к свободному выводу резистора, а светодиод со свободным положительным выводом – к положительному (большому) контакту пластины с противоположной стороны.

Примечание. Можно определить полярность контактов без специальных приборов. Для этого внимательно посмотрите на светодиод. Внутри вы увидите две пластины разного размера, от которых идут контактные ножки. Большая пластина – это отрицательный контакт (минус), маленькая – положительный (плюс).

Шаг 6: Да будет свет!

Конструкция готова. Она должна выглядеть так, как изображено на фото. Подключите к ней рабочую 9-вольтовую батарейку и у вас будет мощный ультрафиолетовый фонарь.

Вместо ультрафиолетовых светодиодов можно использовать обычные светодиоды любого цвета, но для этого потребуется подобрать номинал гасящего резистора. Для расчета резистора воспользуйтесь онлайн-калькулятором, который можно найти здесь: ссылка.

В калькуляторе нужно указать следующие характеристики: подводимое к светодиоду напряжение, прямое напряжение (В) и прямой ток (мА) диода, а также количество соединяемых последовательно светодиодов.

Если вы не знаете номиналы используемых светодиодов, то запомните, что к ним без резистора нельзя подключать напряжение более 3В. Для светодиодов с неизвестными значениями прямого напряжения и тока можно принять их равными 3В и 20 мА соответственно.

Как сделать ультрафиолетовый свет из светодиодной вспышки вашего телефона

Что такое черный свет и как его сделать? Это тема недавнего эпизода MacGyver , в котором он быстро создает импровизированный черный свет, чтобы найти скрытые сообщения на стене. Вы можете посмотреть сцену здесь — и отказ от ответственности, в настоящее время я являюсь техническим консультантом шоу. Но тем не менее, в этой маленькой сцене много великой науки.

Что такое «черный свет»?

Хорошо, это не совсем черный свет. Лучше называть его тем, чем он является: ультрафиолетовым светом. Давайте начнем с краткого обзора света. Конечно, свет — это электромагнитная волна (колеблющиеся электрические и магнитные поля), но в данном случае важным аспектом является частота. Для некоторого узкого диапазона частот человеческий глаз может обнаружить эти волны — это называется видимым спектром. Волны более низкой частоты интерпретируются нашими глазами как красный цвет, а волны более высокой частоты — фиолетовый.

Вот картинка, которая может быть полезна.

Конечно, этот спектр цветов можно разбить на семь частей: красный, оранжевый, желтый, зеленый, синий, индиго и фиолетовый. Но что, черт возьми, индиго? На самом деле, вы можете разбить его всего на три цвета — красный, зеленый, синий — или на тысячу цветов, если хотите. Я говорю своим ученикам, что существует семь цветов, потому что Исаак Ньютон хотел, чтобы их было столько. Семь — крутое число, а во времена Ньютона на небе было всего семь регулярно движущихся объектов: Солнце, Луна, Марс, Меркурий, Юпитер, Венера и Сатурн. Забавный факт: это тот же порядок, что и дни недели, названные в честь этих объектов. Приберегите это для вечеринки (вместе с радиоактивными бананами).

Если вы объедините все эти цвета света вместе, ваш мозг определит, что это белый свет. Если свет не попадает в ваши глаза, ваш мозг интерпретирует это как черный цвет (поэтому полностью темная комната выглядит черной). Но как насчет инфракрасного и ультрафиолетового излучения по сторонам спектра? Их названия и расположение в спектре можно объяснить их открытием. В 1880 году Уильям Гершель взял белый свет и разделил его на цвета радуги с помощью призмы. Он обнаружил, что если поместить термометр в секцию за красным цветом света, она все равно будет нагреваться. Должен быть какой-то свет, который люди не могут видеть, но который все же нагревает термометр. Поскольку он был ниже красного, он назвал его инфракрасным. То же самое верно и для ультрафиолета.

Что можно сделать с ультрафиолетовым светом?

Наверняка вы видели ультрафиолетовый свет. Раньше они были популярны на вечеринках, потому что некоторые материалы на вашей одежде выглядели так, как будто они светятся. Кроме того, ультрафиолетовое излучение используется для обнаружения различных материалов, например, на месте преступления или в квест-комнате. Но как это работает?

Ключом к полезному ультрафиолетовому излучению является флуоресценция. Но сначала позвольте мне просто поговорить об электронах в материи. Получается, что электроны в связанной системе могут находиться только на определенных энергетических уровнях. Когда электрон переходит с более высокого на более низкий энергетический уровень, возникает свет. Далее, частота этого света пропорциональна изменению энергетических уровней. Это можно записать так:

Козы и сода: NPR

Портативная ультрафиолетовая палочка-C проводится по поверхности клавиатуры компьютера. Мишель Аберкромби/NPR скрыть заголовок

переключить заголовок

Мишель Аберкромби/NPR

Портативная ультрафиолетовая палочка C проводится над поверхностью клавиатуры компьютера.

Мишель Аберкромби/NPR

Каждую неделю мы отвечаем на часто задаваемые вопросы о жизни во время кризиса с коронавирусом. Если у вас есть вопрос, который вы хотели бы, чтобы мы рассмотрели для будущего сообщения, напишите нам по адресу [email protected] с темой: «Еженедельные вопросы о коронавирусе».

Я использую дома лампу, которая излучает УФ-свет, чтобы попытаться уничтожить патогены, в частности коронавирус. Это приносит пользу? И… может ли воздействие света быть для меня каким-то образом рискованным?

Начнем с хороших новостей: некоторые недавние исследования подтверждают, что SARS-CoV-2 является одним из вирусов, наряду с другими типами коронавирусов, которые могут быть уничтожены ультрафиолетовыми лучами света.

На самом деле, мы знали, что УФ-излучение убивает множество различных микробов, с конца 1800-х годов, когда ученые обнаружили, что более короткие длины волн ультрафиолетовых лучей, излучаемых солнцем — то, что мы сейчас называем УФ-С-лучами или УФ-светом, — могут убить бактерии. И в отличие от более длинных волн солнечного УФ-излучения, УФ-С лучи естественным образом не попадают на поверхность Земли, поэтому они особенно смертельны для микробов, у которых не было возможности адаптироваться к ним.

С тех пор технология UVC используется для санитарии. Больницы и водоочистные сооружения, например, полагаются на лучи для уничтожения плесени, вирусов и бактерий. А благодаря многообещающим исследованиям способности убивать COVID-19, светоизлучающие машины с ультрафиолетовым излучением используются все шире — они появляются в пустых вагонах метро и даже в воздуховодах многих общественных мест, включая рестораны.

О козах и газированных напитках

Козы и газированные напитки — это глобальный блог NPR о здоровье и развитии. Мы рассказываем истории о жизни в нашем меняющемся мире, уделяя особое внимание странам с низким и средним уровнем дохода. И мы помним, что все мы соседи в этой глобальной деревне. Подпишитесь на нашу еженедельную рассылку новостей . Узнайте больше о нашей команде и о покрытии .

Эта технология проникает и в потребительскую культуру благодаря отдельно стоящим УФ-лампам, предназначенным для дома или офиса. Они часто обозначаются как настольные лампы или настольные лампы и стоят от 50 до 100 долларов. В качестве альтернативы существуют еще более дешевые и мобильные ультрафиолетовые гаджеты, такие как портативные палочки или световые короба с крышками, которые рекламируются как безопасные и легко очищаемые инструменты для небольших предметов, таких как телефоны, компьютерные клавиатуры и очки.

Но есть и плохие новости.

Хотя было доказано, что ультрафиолетовый свет-C может убить коронавирус в контролируемой исследовательской среде с использованием определенных доз, нет никакой гарантии, что лампа это сделает.

Производители используют приятные слова, такие как «стерилизация» и «бактерицидный», чтобы указать на способность лампы убивать микробы. Но они осторожны, когда дело доходит до определения каких микробов. Хотя обычно они перечисляют некоторые специфические возбудители, чувствительные к свету — подумайте о гриппе или вирусе 9.0003 E. coli , например — вы не увидите в смеси коронавирус. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов заявляет, что у нас все еще недостаточно данных о дозе, длине волны или продолжительности световых лучей УФ-С, необходимых для уничтожения коронавируса в воздухе или на поверхностях, а это означает, что нет уверенности в том, что любая ультрафиолетовая лампа может избавиться от него. Это.

Еще одна проблема заключается в том, что УФ-лампы, которые можно купить в Интернете, часто меньше, чем промышленные лампы, используемые для уничтожения вирусов в лабораториях. Или они излучают свет только под одним углом, что может стать большой проблемой, поскольку световые лучи не эффективны для уничтожения патогенов, если им действительно что-то мешает — например, пыль, щели или углы комнаты, которые образуют тени.

Возможно, более проблематичным является искушение включать эти портативные лампы в течение дня для борьбы с микробами. Но перед тем, как использовать помещение, нужно очистить его от всех: иначе ультрафиолетовые лампы могут повредить глаза — или глаза ваших коллег, членов семьи или соседей по комнате — при неправильном использовании.

Гильермо Амескуа, специалист по офтальмологии Института глаза Баскома Палмера Университета Майами, предупреждает о состоянии, называемом фотокератитом. Это похоже на солнечный ожог, вызывающий воспалительное повреждение нескольких слоев глаза, а не только кожи вокруг него, с такими симптомами, как сильная боль в глазах или покраснение, нечеткость зрения, подергивание глаз, светочувствительность или даже временная потеря зрения.

Хотя фотокератит может быть вызван прямым взглядом на лампу, поскольку она излучает ультрафиолетовый свет (аналогично тому, как невооруженным глазом смотрят на солнечное затмение в 2017 году), это также может произойти, если вы находитесь в той же комнате, что и УФ-излучение. устройство, излучающее свет, поэтому их использование может быть затруднительным.

В то время как некоторые производители совершенно четко рекомендуют, что в комнате, большой или маленькой, не должно быть живых существ (включая животных), когда лампа включена, другие используют общие формулировки, такие как «никаких людей или домашних животных». что может означать, что можно немного дистанцироваться и торчать в одной комнате, но это не так. Когда горит свет, вы должны выйти.

Амескуа слышал о многих пациентах, у которых был диагностирован фотокератит после пребывания в комнате с включенной УФ-лампой, прежде чем они пришли с симптомами. И их было намного больше, чем обычно. Настолько много, что он и его коллеги написали исследовательскую статью, чтобы предупредить людей об опасности после большого всплеска случаев после начала пандемии.

Часто вредные эффекты проявляются очень быстро. «Пациенты с повреждением глаз могут поступать через четыре-шесть часов после воздействия, в зависимости от количества энергии лампы и времени воздействия», — говорит Амескуа, отмечая, что это может произойти через 15 или 20 часов. минут. К счастью, по его словам, большинство пациентов полностью выздоравливают с помощью таких процедур, как отпускаемые по рецепту глазные капли, отдых для глаз и иногда специальные контактные линзы.

Но дело не только в кратковременном повреждении глаз, когда речь идет о людях, использующих ультрафиолетовые лучи для дезинфекции. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов предупреждает о других серьезных и долгосрочных рисках постоянного воздействия на глаза или кожу, находясь с ними в одной комнате, включая смертельный рак кожи или долговременное повреждение глаз, такое как катаракта.

И, что еще больше усложняет ситуацию, некоторые УФ-лампы, продаваемые в Интернете, также выделяют озон, невидимый газ, который также может убивать микробы. Большинству этих ламп, которые часто хвастаются своей «озоновой силой» на маркетинговом жаргоне, также требуется период «проветривания» — блок времени, когда люди и домашние животные не должны возвращаться в комнату даже после выключения лампы.
