Порядок и условия установки розетки в деревянном доме
О монтаже электропроводки в деревянном доме мы уже писали. В этой статье речь пойдет об установке розеток на стену деревянного дома. Какие есть особенности, хитрости и секреты.
Пожаробезопасность
Единственным существенным отличием розеток в деревянном доме от таких же в бетонном – является повышенные требования к пожаробезопасности первых. Любой электроприбор, включенный в розетку, может вызвать нагрев её механизма, а также искру при выключении. И если в случае с бетонной стеной такие явления «прощаются» благодаря негорючести бетона, то дерево, даже обработанное надлежащим образом, остается горючим, а порой легковоспламеняющимся материалом. И если короткое замыкание в розетке квартиры приводит только к срабатыванию автомата, то в деревянном доме оно же может стать причиной возгорания.
Поэтому при монтаже розеток в деревянном доме – главное требование – пожаробезопасность.
Виды монтажа
В зависимости от того, выбрали вы открытую проводку в деревянном доме, или остановились на использовании скрытой, различается и порядок проведения работ по монтажу.
Монтаж розетки на открытой проводке
Открытая проводка в деревянном доме является довольно популярным способом организации электроснабжения. В случае, если вы используете ретро проводку – становится дополнительным элементом дизайна для вашего дома или дачи. Монтаж розетки в данном случае отличается от стандартного только наличием алюминиевого или асбестового листа между розеткой и стеной. Эта мера необходима для защиты дерева от попадания искры при замыкании или дуги при доставании вилки.

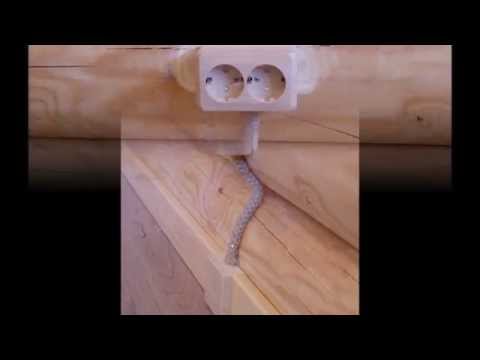

Открытая проводка и накладная розетка на деревянной стене
[sc name=img ]
В случае, если вы монтируете качественную ретро розетку, например фирмы Salvador, то такой лист не нужен, т.к. механизм такого устройства всегда изолирован от дерева фарфоровым дном.
Монтаж на скрытую проводку
[sc:728*90 ]
Скрытая проводка в деревянном доме – дело весьма хлопотное, дорогое, требующее точного просчета и планирования наперед. Основное отличие в этой связи заключается в том, что место, в котором вы решили разместить розетку сегодня – завтра не может быть перенесено без нарушения эстетичности стены.
Монтаж скрытой проводки в доме из бруса
[sc name=img ]
Например, вы решили разместить розетку для холодильника в одном углу, а через год передумали и решили поставить холодильник в другом. С бетонной стеной этот вопрос решается довольно просто:
- Штробится стена;
- Делается новое отверстие в бетоне под розетку;
- Все шпаклюется, красится, заклеивается обоями
С деревянной стеной этот номер не пройдет. Вам придется снимать несколько досок, но это не всегда возможно, поэтому чаще всего разбирается целая стена или значительная её часть. Положить все доски обратно так, чтобы не было заметно получается далеко не у всех.
Поэтому, при планировании монтажа розеток на скрытую проводку в деревянном доме продумайте все возможные варианты размещения электроприборов, установите максимально возможное количество розеток изначально.
Монтаж отдельных розеток на деревянную стену также отличается от бетонных аналогов. Внутренняя розетка для скрытой проводки в деревянном доме должна монтироваться только в металлический стакан, чтобы избежать попадания искр на горючую поверхность древесины.
Использование пластиковых подрезетных стаканов в этом случае запрещено.
Металлические стаканы для монтажа внутренних розеток в деревянную стену
Нужна новая внутренняя розетка в деревянной стене, что делать?
А ничего! Если на этапе строительства дома вы её не предусмотрели, то ничего вы уже не измените, есть только один толковый выход – взять кабель под цвет древесины и провести от щитка новую накладную розетку.
Розетки Lezard — низкокачественный пластмасс, огнеопасен
Если не хотите заморачиваться и делать подрозетники из металла или асбеста, то можно взять такие, корпус которых не поддерживает горение. Многие производители, например французский Легранд, пишет об этом прямо в инструкции, чтобы проверить пригодность пожаробезопасность конкретной марки, нужно поджечь её корпус и посмотреть, горит или нет. Если тухнет – можете смело устанавливать безо всяких дополнительных мер предосторожности.
Видео. Монтаж розетки в бревенчатую стену.
На видео показано, что стандартный стакан подрозетника монтируется в установленный ранее металлический стакан.
Как отшлифовать паркет Как грамотно выбрать наручные часы: практические рекомендации ОЧИСТКА КАНАЛИЗАЦИОННЫХ ЛИНИЙ И КАКОВЫ РАЗЛИЧНЫЕ ВИДЫ СИСТЕМ Как правильно отремонтировать кухню?
Проводка в деревянном доме: монтируем розетки и выключатели
Как лучше подготовить точки выхода к установке электрофурнитуры? Этот вопрос приходится решать каждому электрику во время монтажа коммуникаций в деревянных домах. Будет ли это сруб, оцилиндрованное бревно, круглый брус или блок-хаус, проблема одна — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, настенных бра. Существуют два способа подготовки площадок для точек: выпиливание и накладка на бревно. Мы расскажем об особенностях применения каждого из них.
Традиционный способ — выпил в бревне
Долгие годы был единственным решением проблемы.
Этот метод называют по-разному: спил, стачивание, стёсывание, фрезерование и т.д. Заключается он в том, что на месте точки выхода выпиливают ровный участок по форме и размеру, соответствующий выключателю или розетке.
Что важно учесть в работе:
Стёсывание бревна — совершенно непрофильная для электрика задача, взявшись за такую работу, он сильно рискует непоправимо испортить бревно. Поэтому выпиливанием площадок обычно занимается столяр, который умеет работать с деревом и сделает всё аккуратно.
Важно учитывать, что даже хороший специалист может допустить брак в виде трещин, сколов, не полного соответствия формы. Дерево — непредсказуемый материал. И еще — на фото неправильная монтажная коробка, обзор годных подрозетников для сгораемых материалов тут.
Если в дальнейшем хозяин дома решит перенести выключатель или розетку в другое место, его ожидает неприятный сюрприз. Когда корпус розетки уберут, в бревне останется пропиленное углубление, которое невозможно заделать.
Чтобы его скрыть, придётся повесить картину или передвинуть шкаф, другую мебель.
Если планируете подготовку площадок столяром, закладывайте в сроки дополнительные рабочие дни. Потому что на подготовку одной точки в доме уходит до 30 минут.
Новый способ — установка накладки на бревно
Метод простого монтажа розеток и выключателей в деревянных домах в России начали применять совсем недавно. Накладка на бревно — это приспособление для оборудования точек выхода электропроводки открытого и скрытого типа (с применением подрозетников 68 мм). Она крепится к стене и плотно прилегает за счёт вогнутой нижней части, которая полностью соответствует диаметру бревна. Верхняя часть накладки — ровная площадка для установки выключателей, розеток, распределительных/коммутационных коробок и светильников, бра.
Кстати, если захотите установить розетку между бревен, то есть еще один вариант — межбревенные накладки или посмотрите еще о продукции naBrevno в наших Постах.
Особенности технологии монтажа накладки на бревно:
Установить может любой электрик. Специальных столярных инструментов не требуется.
На подготовку одной точки уйдёт 2—4 минуты.
При монтаже накладки открытого типа розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на поверхность древесины, не испортит эстетические характеристики. В случае переноса останутся небольшие отверстия от крепежа, которые легко заделать.
Использование накладок с диэлектрическими пластинами повышает пожарную безопасность электропроводки открытого типа. Стеклотекстолит толщиной 1 мм, точно подогнанный по размеру, плотно закрывает перфорации в основании пластиковых розеток Legrand Quteo, а в серии «Ретро» — всё основание. Что предотвращает потенциально возможное попадание искры на деревянную поверхность.
Накладка не требует дополнительной подгонки.
Производитель выпускает изделия для брёвен с диаметром от 180 мм до 320 мм и шагом в 20 мм, что обеспечивает идеальное прилегание накладки к поверхности деревянной стены.
Наша продукция выпускается разных цветов и стилей. Поэтому легко подобрать ту, которая подходит функционально и органично дополнит интерьер.
А если вам необходимо решение для монтажа розеток и выключателей в пространство между бревен, то есть вот такой вариант межбревенных накладок.
ИТОГ
Подходите к решению проблемы взвешено. Потому что заказчику важно, чтобы электрик и розетки установил, и не испортил эстетические характеристики деревянного дома.
Монтаж электропроводки в деревянном доме
Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.
Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки.
Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.
Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.
Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме
Этапы монтажа электропроводки в деревянном доме следующие:
1. Подготовка внутренней трассы.
Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано.
В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

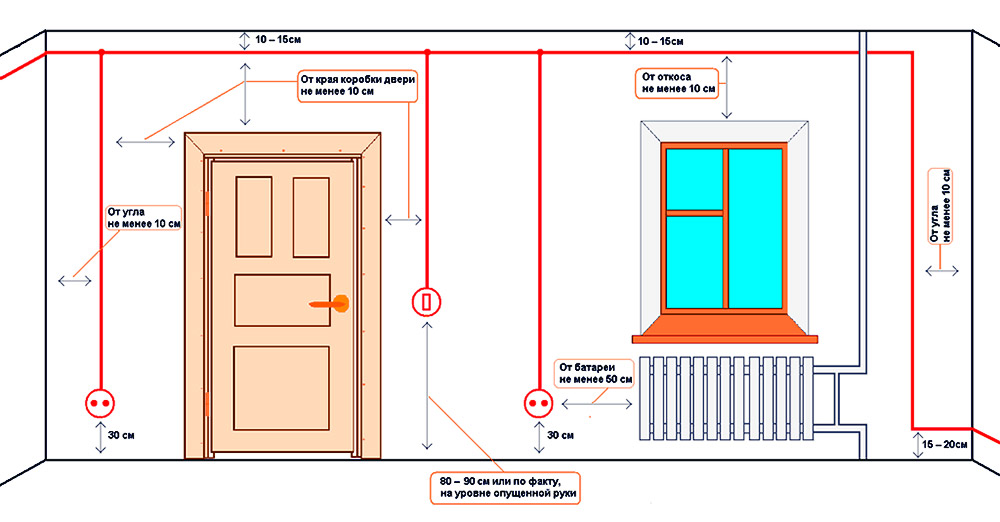

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.
2. Вход.
Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене.
В этом случае проходка стен осуществляется по правилам, описанным ниже.
3. Прокладка кабельных линий в деревянном доме.
Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее измеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.
Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.
Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов.
При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.
Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.
Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.
При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.
Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.
4. Проходки в стенах.
Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.
С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве.
Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.
Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.
Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .
5. Монтаж распределительных коробок, подрозетников и распределительных устройств.
Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.
А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.
Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.
После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.
При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.
Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.
В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.
Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены.
Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.
6. Установка розеток, выключателей, светильников; реализация исключений.
Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.
Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.
7. Установка заземляющего устройства.
Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).
Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.
Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.
По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).
Александр Молоков
Электропроводка срубов — все, что нужно знать
Электропроводка в бревенчатых хижинах требует некоторых хитростей, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.
В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много промежутков, где можно проложить проводку.
Но при проводке бревенчатых домов вы имеете дело с цельными деревянными бревнами и бревнами, поэтому вам необходимо создать пустые области (называемые канавками) для этих проводов.
Как подключить электропроводку к бревенчатому дому
Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач:
- Подключение выключателей для освещения и вентиляторов
- Прокладка проводов к электрическим розеткам
- Как вырезать места для розеток и распределительных коробок в бревенчатых стенах
- Как подключить потолочные вентиляторы в больших комнатах
- Как обращаться с проводкой во внутренних стенах бревенчатых домов
- Установка внешних розеток на бревенчатых стенах
Выключатели для освещения и вентиляторов
Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, в нем уже есть некоторые естественные погони.
Когда вы создаете дверной проем в бревенчатой хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.
Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой стены для крепления двери. .
Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.
Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.
Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.
Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.
Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.
Рыболовная насадка размером 3/4″x 54 дюйма
Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой стены в том месте, где вы будете устанавливать распределительную коробку.
Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.
Электрические розетки в бревенчатых домиках
Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-брёвна 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов.
Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.
Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.
Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.
Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…
Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…
Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину.
, балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.
Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .
Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.
Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.
Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.
Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.
Врезка розеток и распределительных коробок
Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.
Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.
Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.
Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика.
Это гарантирует, что все ваши розетки будут на одной высоте.
Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.
Электропроводка бревенчатых срубов для потолочных вентиляторов
Потолочные вентиляторы — отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.
Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.
Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера.
Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.
Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.
Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…
American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….
Распродажа
Ekena Millwork BMRW3C0040X040X096PP 3-сторонняя (U…
Напольные розетки
Недостаточно используемый ресурс для добавления доступа к электроэнергии в бревенчатых домах — это использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.
Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.
Orbit Industries FLB-D-SS Напольный флип-тип с…
Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…
Комплект напольной коробки Thomas & Betts E971FBDI-2…
Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.
Внутренние стены хижины
Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.
В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.
Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .
Внешние розетки в бревенчатых стенах
Мы хотели бы предоставить несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или принадлежностей для террасы. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.
Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.
Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.
Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.
Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.
