Каркасный дом с односкатной крышей, проект одноэтажного строения, устройство кровли

Каркасный дом с односкатной крышей – прекрасная альтернатива загородным коттеджам с двускатной кровельной конструкцией для проживания небольшой семьи до 4 человек. Самую высокую стену такого здания чаще всего сооружают с солнечной стороны, в ней обустраивают большие оконные блоки и выгодно демонстрируют фасадную отделку.

Зная конструкцию каркасных построек и технологию сборки кровли односкатного типа, такой дом можно вполне возвести своими руками, начиная с фундамента и заканчивая финишной отделкой.

1 Достоинства крыши односкатной конструкции
2 Стропильная конструкция односкатной крыши
3 Выбор односкатной кровли
4 Последовательность возведения каркасного здания с односкатной крышей
- 4.1 Обустройство фундаментного основания
- 4.2 Сборка каркасной конструкции здания

Достоинства крыши односкатной конструкции

Выбирая тип кровли для собственного каркасного жилого дома, обязательно рекомендуется обратить внимание на проекты с односкатной крышей, т. к. они имеют множество преимуществ, например:

Такой дом значительно дешевле аналогичных построек со сложными кровельными конструкциями. Для обустройства крыши с одним скатом не требуется сложная стропильная система, соответственно требуется значительно меньше строительного материала и самого кровельного покрытия;
Односкатная крыша получается в разы легче даже простой двускатной конструкции, не создает сжимающие и растягивающие нагрузки на несущие элементы каркасного здания, поэтому не требуется дополнительное укрепление стен;
Такие дома имеют достаточно простую конструкцию. Для самостоятельного возведения постройки можно подобрать готовый типовой проект в интернете. При этом односкатные кровли реже протекают, чем крыши сложных конструкций, соответственно здания имеют более продолжительный срок эксплуатации;

Несложная стропильная система односкатной кровли позволяет легко проводить ремонтные работы в случае необходимости, сама крыша не требует особого ухода;
Правильно возведенная кровля с одним скатом отличается низкой парусностью, что благоприятно сказывается на состоянии всего жилого здания, расположенного в регионе с частыми негативными погодными условиями, особенно с сильными ветровыми нагрузками;
В качестве финишного покрытия для односкатной крыши можно использовать любой кровельный материал. Главная задача при самостоятельном возведении конструкции – расчет верного угла наклона ската.

Стропильная конструкция односкатной крыши

Устройство любой односкатной крыши загородного каркасного дома отличается от двускатных кровельных конструкций отсутствием конькового бруса. Стропильная система в данных проектах фиксируется непосредственно к несущим стенам постройки.

Разницу высот противоположных стен для обеспечения необходимого наклона поверхности крыши легче обеспечить каркасному зданию, чем домам из СИП-панелей. Во втором случае для наращивания высоты стены необходимо дополнительно изготавливать стропильную ферму.

Стропильная конструкция односкатной кровли – это ½ наслонной системы, т.е. один конец стропила опирается на прогон, второй – непосредственно на несущую стену.

Есть типовые проекты жилых домов, в которых для обустройства односкатной кровли используют висячие стропильные системы – цельные фермы. Нагрузка в данном случае воздействует на стропильный треугольник, несущие стены здания при этом не испытывают значительных напряжений.

Висячие системы стропил чаще всего используют при возведении каркасных бань, хозяйственных строений, когда стены не отличаются значительными несущими показателями.

Выбор односкатной кровли

Достаточно привлекательный каркасный дом получается с односкатной крышей, покрытой мягкой черепицей. Типовые проекты таких построек можно найти в интернете. Такое покрытие имеет эстетичный внешний вид.

Для скатов с более крутым углом наклона можно использовать любой кровельный материал – ондулин, профнастил, фальцевую кровлю, шифер, металлочерепицу и пр. Главное при выборе покрытия учитывать вес материала, который будет создавать нагрузку на стропильную систему, стены здания и фундаментное основание.

Определятся с кровельным покрытием необходимо еще на этапе проектирования жилого дома. Тяжелая крыша требует обустройства более мощного фундамента и прочной стропильной конструкции.

Независимо от выбранного типа покрытия монтаж односкатной кровли без каких-либо проблем можно выполнить самостоятельно. Главное четко следовать технологии возведения кровельных конструкций для каркасных сооружений и использовать качественные элементы крепления с антикоррозионным покрытием.

Стелить листы кровельного покрытия необходимо начинать с верхнего края крыши. Укладка делается внахлест, каждый следующий лист запускается под предыдущий минимум на 10 см. После завершения монтажа делается отлив.

Обязательно при создании проекта такого жилого дома необходимо учитывать «розу ветров» в регионе возведения постройки, чтобы правильно определить направление ската кровли.

Последовательность возведения каркасного здания с односкатной крышей

Односкатный каркасный дом для постоянного проживания с односкатной крышей вполне можно построить самостоятельно по готовому типовому проекту. Но предварительно необходимо тщательно изучить технологию каркасного домостроения, а в процессе проведения монтажных работ четко следовать этапам возведения постройки, установленным строительным нормам и требованиям безопасности.

Обустройство фундаментного основания

Предварительно необходимо определиться со строительным участком. При этом обязательно учитывается расстояние между хозяйственными постройками и жилым домом с целью противопожарной безопасности.

Строительная площадка полностью очищается от кустарников и прочих насаждений, убирается весь мусор и камни.

Далее согласно разработанному строительному проекту на участке делается разметка под фундаментное основание. Для этого используется строительная рулетка, капроновая нитка либо веревка, измерительная рулетка и деревянные колышки.

Типы фундамента для каркасного дома:

Столбчатый;
Ленточный;
Свайно-винтовой.

Чаще всего частные домостроители для возведения легких каркасных построек используют железобетонный ленточный фундамент. Под ленту предварительно выкапывают неглубокую траншею, затем обустраивают опалубку из деревянных досок и колышков.

Далее на дно траншеи засыпается песчано-гравийная подушка, осуществляется армирование с помощью металлических прутьев и заливается жидкий бетонный раствор.

После полного схватывания и высыхания железобетонной ленты убирается деревянная опалубка и можно возводить каркасную конструкции, не дожидаясь просадки фундаментного основания.

Сборка каркасной конструкции здания

Первым делом при возведении каркасных домов с односкатными крышами выполняется фундаментная обвязка. Для этой цели используют деревянные брусья, длина и сечение которых должны соответствовать строительному проекту.

Между фундаментом и деревянной обвязкой обязательно прокладывают слой гидроизоляции, а дерево дополнительно обрабатывают защитными составами от влаги, гниения, плесени, грибка и грызунов. Фиксации элементов обвязки между собой и основанием осуществляется с помощью гвоздей и металлических скоб.

Далее на обвязку укладывают лаги, изготовленные из строительной доски сечением 15х5 см. Шаг укладки – до 70 см.

Следующий шаг – монтаж угловых опорных стоек. Они должны быть установлены строго в вертикальном положении. Для проверки необходимо использовать строительный уровень и отвесы. Опоры фиксируют саморезами и дополнительными укосинами, изготовленными из деревянных брусков.

Далее монтируют основные стойки каркасной конструкции. Они также устанавливаются строго вертикально, т.е. параллельно угловым опорам, и фиксируются укосинами и саморезами.

После монтажа всех стоек выполняется верхняя обвязка здания, для которой также используют строительные доски 15х5 см. В результате конструкция становится жесткой и устойчивой.

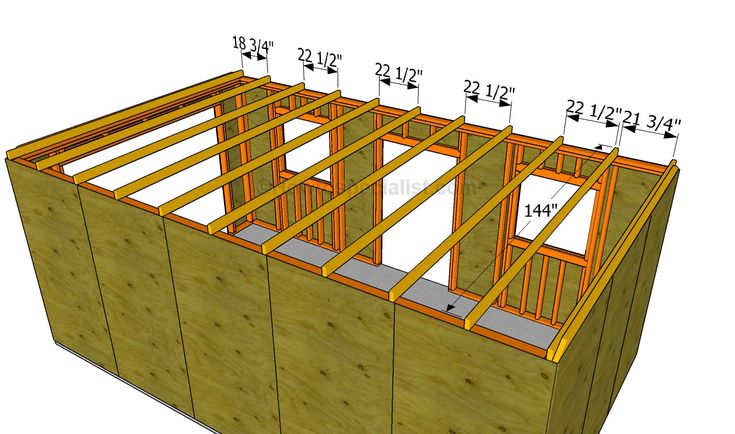

Типовой проект одноэтажного жилого каркасного дома не предусматривает обустройство сложной стропильной системы. Для таких строений с односкатной крышей используют те же строительные доски, что и для обвязки.

На одной из несущих стен выставляются стойки необходимой высоты для обеспечения наклона кровельного покрытия. Сверху на эти стойки фиксируется горизонтальная доска, на которую будут опираться стропильные ноги.

На готовой стропильной конструкции обустраивается деревянная обрешетка, непосредственно на которую далее укладывают кровельное покрытие. После монтажа крыши можно приступать к обшивке, утеплению и отделке каркасной постройки.

Одноэтажный дом с односкатной крышей: расчет параметров, материалы

Расчет базовых параметров односкатной крыши и ее главные плюсы
Особенности стропил односкатной крыши

Устройство стропильной системы односкатной крыши

Материалы для строительства одноэтажного дома с односкатной крышей

Каркасный дом с односкатной крышей: наиболее востребованный сегодня

Любое строительство завершается возведением крыши. Следует отметить, что наряду с прочностью и надежностью, эстетический критерий при выборе типа крыши находится не на последнем месте. Современный одноэтажный дом с односкатной крышей имеет оригинальный и узнаваемый внешний вид и дает своим владельцам возможность максимально использовать его внутреннее пространство.

Крыша для такого дома – односкатная

Одноэтажный дом с односкатной крышей рекомендуется оборудовать каменными бордюрами, которые укрывают кровлю от поддевания ветром. Открытой практически остается только сточная часть крыши, а три других оказываются как бы внутри здания, надежно защищенные бордюрами. Сверху бордюры необходимо накрыть, например, оцинкованным железом для защиты стен от атмосферных осадков, а, значит, и от сырости и плесени, постепенно разрушающих стены.

Расчет базовых параметров односкатной крыши и ее главные плюсы ↑

Односкатная крыша является самой доступной как для проектирования, так и для монтажа. Но ее базовые параметры, в первую очередь угол наклона, необходимо просчитать максимально аккуратно.

Угол наклона может колебаться в пределах 5–60°. При меньших значениях угла стропильные ноги станут слишком прогибаться и, соответственно, не смогут выдержать нагрузку. Высоту задней стены дома фактически определяют, исходя из величины угла наклона.

Наклон крыши зависит также от материалов, планируемых для изготовления настила крыши. Минимальный наклон для рулонных материалов составляет 5°, шифера – 35° и т. д. Чем меньше угол наклона, тем меньше парусность крыши и больше его экономичность. Но такая крыша должна быть максимально гидроизолирована, а зимой ее нужно постоянно очищать от накопившегося снега.

Наибольшая ширина одноэтажного дома с односкатной крышей зависит от того, есть ли в нем внутренние несущие стены и дополнительные опорные элементы. Для простейшей конструкции она равна 4,5 м, но при наличии внутренних стен ширину можно увеличить до 16 м и больше.

У односкатной крыши есть немало несомненных достоинств, среди которых можно выделить:

простоту проектирования;
малую парусность – преимущество особо актуальное для ветреных регионов. Скат устанавливают с подветренной стороны, и он обеспечивает отличную защиту от ветра и осадков;
экономичность возведения – такая крыша может быть раза в три экономичнее более сложных вариантов по расходу пиломатериалов;односкатная крыша может решить проблему некоторых районов, где есть определенные ограничения на сбрасывание снега на дорогу;
хотя конструкция такой крыши довольно проста, однако это почти не ограничивает фантазию проектировщика – дополнив ее стропильную систему необходимыми элементами, крышу этого типа можно спроектировать для зданий, можно сказать, любой конфигурации и ширины.

Особенности стропил односкатной крыши ↑

Стропила – это тот каркас, посредством которого вес крыши распределяется на внутренние опоры и стены. Ее конструкция зависит от расположения чердачных перекрытий, внутренних опор, величины пролета и т. д. Сверху на стропила укладывается обрешетка односкатной крыши, а еще выше и сама она.
Читайте так же: стропильная система односкатной крыши: технологические нюансы при сборке.

Устройство стропильной системы односкатной крыши ↑

Стропила рассчитывают по следующим предельным состояниям:

допустимому прогибу;
прочности при изгибе.

На заметку

Если один из параметров не будет удовлетворять нормативным требованиям, потребуется увеличить либо сечение стропил, либо их количество.

Деревянные стропила крепят в таком порядке:

Брус с расчетным сечением устанавливают «ребром» – так максимально усиливается сопротивление на прогиб, и фиксируют.
Стропила крепят к брусу с помощью саморезов. Для достижения большей прочности соединения, в стропилах делается прорезь соответственно форме бруса, и делали «одевают » одну на другую.
Крепеж стропил к брусьям можно выполнить также с помощью угольников, фиксируя их по бокам саморезами.
Лежащие на торце стен стропила, которые не опираются на боковую часть, крепят сразу к стенам шурупами с пробками или анкерными болтами. Для лучшего крепления желательно использовать обвязочный железобетонный пояс.

Металлические стропила крепят несколькими способами:

саморезами или анкерными болтами – в профиле просверливаются отверстия, делают отверстия и на стенах, куда вставляют пробку, после чего затягивают стропила к торцу;

сваркой – закладные детали, например,пластины с анкерами заводятся в тело обвязочного пояса из железобетона. Шаг закладных выбирают в зависимости от шага стропил. Далее металлический профиль приваривается к закладным – размер сварочного шва определяется в зависимости от величины профиля и требований к прочности и надежности этого шва.

Материалы для строительства одноэтажного дома с односкатной крышей ↑

Для строительства домов этого типа используют следующие методы и технологию:

каркасную;
каркасно-монолитную;
монолитную.

Для его строительства лучше всего подходят:

дерево,
бетон,
деревянный профиль,
металлический профиль.

При использовании этих строительных материалов получается облегченный, но устойчивый дом, который можно воздвигать практически на любом грунте, включая и песок.

Каркасный дом с односкатной крышей: наиболее востребованный сегодня ↑

Односкатный дом, построенный по каркасной технологии позволяет при минимальных финансовых затратах получить в очень короткие сроки комфортабельный особняк.

Экономичность строительства каркасного дома с односкатной крышей:

Угол наклона в 20–25°дает возможность получить надежную и практичную кровлю и профнастила или металлочерепицы, к тому же для этого потребуется минимум средств.
На устройство односкатной крыши уходит минимум времени, значит и заселиться в дом можно значительно быстрее.
Дом с односкатной кровлей – это минимальная стоимость и экономичность окончательного строительства.

На заметку

Строительство любого каркасного дома и так позволяет сэкономить средства, а в случае односкатной крыши экономия составит порядка на 20–30%.

Продуманная архитектура простой формы • 333+ Фото • [АртФасад]

Архитекторы умело проектируют конструктивные варианты устройства кровли. Грамотно созданный проект сможет обеспечить не только красивый внешний вид покрытия, но и высокие эксплуатационные характеристики. Представленный на фото одноэтажный дом с односкатной крышей, расположенный на склоне долины у реки Худ, представляет собой уникальное сочетание современного стиля и простоты конструкции конструкции крыши дома.

Загородная резиденция имеет застекленную часть с выходом на северную сторону и бетонную стену – на юг. Такой подход выбран исходя из двух целей:

Защитить конструкцию от климатических условий, ветра, снега и осадков;
Создавайте великолепные виды на горы.

Проект одноэтажного дома с односкатной крышей – его другая, необычная, модная эстетика. Невысокие дома вытянутой прямоугольной формы удобны для проживания. Все помещения расположены на одном уровне, надежно спрятаны под крышей. Детям или пожилым людям не нужно подниматься по лестнице, что иногда становится существенной проблемой.

Один этаж здания обеспечивает отличную энергоэффективность, так как затраты на отопление намного меньше, чем для двух и более этажных домов.

Строительство Односкатных крыш выполняется быстро, с минимальным количеством расходных материалов. Плоская конструкция, безусловно, является выигрышным вариантом для укрытия коттеджа в климатической зоне с сильными порывами ветра, что характерно для города Худ-Ривер в штате Орегон США. Суровые климатические условия требуют особого подхода в проектировании жилых домов, чтобы жильцам было тепло, комфортно и уютно жить.

Простота архитектуры идеальна для визуального восприятия. Компактный одноэтажный дом с плоской крышей посреди леса позволяет отдохнуть на лоне природы, отдохнуть от городской суеты и не думать о жизненных проблемах. Для деревянных конструкций этот вариант конструкции является классическим. В нем гармонично сочетаются натуральная отделка, современная линия крыши и длина дома.

Кровельные материалы

Помпезный вид дома обеспечивается правильным использованием материалов. С одной стороны, это традиционная местная архитектура, с другой – яркий современный акцент. Покрытие сверху отделано профнастилом, а внутри деревом. Сочетание материалов создает уютную обстановку.

Совет! Скатная крыша требует особого ухода. Необходимо придерживаться основных правил, требований эксплуатации, очистки кровли, чтобы обеспечить ее долгий срок эксплуатации и сохранность.

Внутри дома покрытие отделано натуральным деревом. Балки выполнены в открытом виде без дополнительной отделки. Наклонная конструкция расширяет пространство, делая его свободным, не загроможденным различными облицовочными материалами. Такой подход был выбран для совмещения ландшафта с лесным участком, на фоне которого дом сливается со своими чертами.

Минимализм – стиль одноэтажного жилья

Одноэтажное здание не имеет специфических украшений или замысловатых форм. Чтобы одноэтажный дом с односкатной крышей выглядел привлекательно, нужно придерживаться единого стиля. Плавные геометрические формы крыши и цельная конструкция здания позволили реализовать экономичный проект для загородного отдыха.

Практичная компоновка делит корпус на две части. В одной просторная гостиная, в другой спальни.

Комната, окруженная окнами и стеклянными дверями, наполненная естественным светом, выглядит благородно и аристократично. Несмотря на грубость выложенных балок, дизайн перекрывает нюансы приятной цветовой гаммой, контрастной темной мебелью, отсутствием перегородок и массивными украшениями. Жители находятся в светлой обстановке посреди высокогорья.

Во всех номерах используется только натуральная отделка стен, потолков, полов и окон. Панорамное остекление сверху вниз открывает безграничные горизонты природной красоты. Жители могут вглядываться в лесные пейзажи, просыпаясь, чтобы увидеть высоту вулкана. На просторной площади предусмотрено все необходимое для комфорта – спальня, гостиная, кухня, санузел. Интерьер выполнен в простом и лаконичном стиле без какого-либо декора и мебели.

Практичная функция односкатной крыши

Специфика выбора односкатной конструкции покрытия заключается в расположении под длинным навесным крыльцом. На территории под навесом находится место для отдыха, примыкающее к гостиной-столовой. Здесь будет приятно провести время в кругу семьи или за дружеским ужином. Ландшафт играет ключевую роль в общей атмосфере – открытый вид на горные холмы благоприятно влияет на спокойную обстановку.

Несмотря на небольшие размеры здания, внутреннее пространство кажется большим и визуально увеличенным. Этот контраст создается наклонными деревянными балками, возвышающими северную сторону. Если бы архитектор решил выровнять потолки, потолки показались бы низкими, а люди чувствовали себя в сжатом пространстве. Крыша компенсирует отсутствие второго этажа. Работа с такими профессионалами, как «, потому что я чувствую, что это звучит рекламно и не очень хорошо для нас обоих. Martinez Architect позволит вам выбрать лучший вид крыши, который подчеркнет красоту вашего дома.

Что особенного в скатной крыше?

Оригинальная конструкция на фото — вытянутая форма и наклон крыши. Наклон на юг к меньшей стене обеспечивает оптимальный поток воды и осадков. Главное, своевременно очищать поверхность от осадков, особенно снега, чтобы предотвратить деформацию конструкции.

Особенность наклонной конструкции в использовании современных технологий, высококачественных материалов позволяет получить надежный, долговечный и стильный дом.

Бетонная стена придает архитектуре выразительность и динамику. Здесь можно увидеть явный стиль минимализма. Единый уровень крыши для всего дома надежно покрывает здание и гарантирует высокую теплоизоляцию. Климатические условия региона предусматривают ограждение от постоянных ветров и осадков.

Проект хорош тем, что, несмотря на сложность зоны, домовладельцы могут жить в экологически чистом районе и наслаждаться тихими лесными просторами. Он находится в современном комфорте. При разработке проекта одноэтажного дома с односкатной крышей архитекторы выбрали простые формы, затрачивая на строительство минимум времени,
