Вентиляционная шахта в частном доме: руководство по проектированию и обустройству

Вентиляционная шахта дома — особенности и виды устройства

Вентиляционная шахта

Содержание

  • 1 Вентиляционные каналы должны находиться обязательно
  • 2 Виды устройства вентиляции
  • 3 Устройство вентиляционной шахты
  • 4 Особенности вентиляционных шахт для частного дома
  • 5 Вентиляционная шахта в многоэтажном доме

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

  1. Санитарный узел
  2. Котельная
  3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
  4. Гараж
  5. Хозяйственные комнаты без окон
  6. Подвальные помещения
  7. Чердак, если нет слуховых окон
  8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

  • Эффект «плачущих окон»
  • Плесень в местах скопления влаги
  • Застой запаха, чада, газов на кухне и санузлах
  • Сложности с газовыми службами
  • Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

  • Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
  • Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
  • Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация.

Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

  • Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
  • Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
  • Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше.

Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

  1. Чем больше и длиннее каналы, тем сильнее тяга
  2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
  3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
  4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
  5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

  • Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
  • Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
  • Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
  • В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





Вентканалы в доме из газобетона: правила монтажа

Перейти к содержимому

Содержание

  • 1 Вентканалы: какие они и для чего
  • 2 Вентканалы в стенах из газобетонных блоков: инженерные нормативы
  • 3 Вентканалы в доме из газобетона своими руками: кирпичная кладка
  • 4 Способы устройства эффективной тяги
  • 5 Расчеты производительности и оптимальных габаритов

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция. Этим пользуются недобросовестные исполнители строительных работ.

Ведь выкладывание вентиляционных и дымовых каналов требует некоторых знаний и умений. И уж тем более, не многие могут похвастаться опытом и знанием нюансов того, как сделать вентканалы в доме из газобетона.

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

  • санузла;
  • ванной комнаты;
  • кухни;
  • бассейна;
  • котельной;
  • гаража;
  • погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам. Следовательно, вентканалы выполняют другими способами:

  • выкладывание самого канала и прилегающей к нему стены из кирпича;
  • гильзование пластиковыми, стальными или асбестоцементными трубами;
  • установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

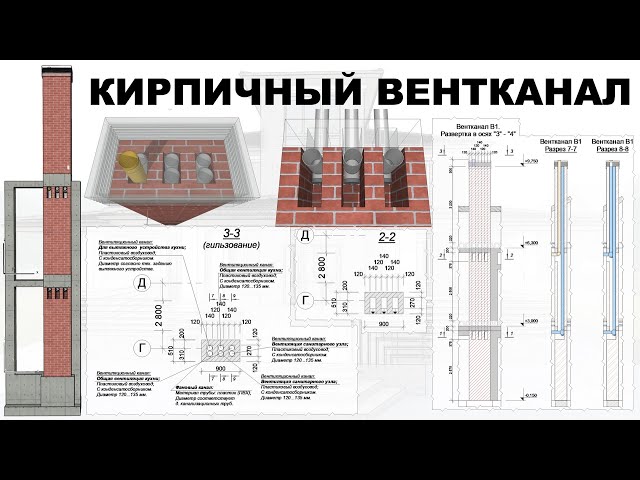

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

  • Расположение – в одной из стен помещения, где особенно скапливается влага.
  • Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
  • Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
  • Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
  • Каналы между собой перевязываются, разделители составляют ½ кирпича.
  • Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

  • Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

  • Приток – 80х2,7х1=216 куб.м/ч.
  • Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
  • Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

Похожее

Вы пропустили

Adblock
detector

Вентиляционные шахты Определение | Law Insider

  • означает подачу наружного воздуха в здание через оконные или другие отверстия за счет внешнего ветра и эффектов конвекции, возникающих из-за температуры или разницы давления пара (или того и другого) внутри и снаружи здания;

  • означает отопление, вентиляцию и кондиционирование воздуха.

  • означает сушку, очистку, скарификацию и другие операции, которые могут изменить чистоту или всхожесть семян и потребовать повторного тестирования партии семян для определения информации на этикетке.

  • означает любое закрытое устройство, которое:

  • означает и включает в себя все следующие поставляемые объекты и оборудование: газовые или топливные трубы, оборудование для сжигания газа или топлива, водопроводные трубы, мусоропроводы, канализационные трубы, туалеты, раковины, установленные посудомоечные машины, туалеты, ванны, душевые кабины, установленные стиральные машины, водосборники, сливы, вентиляционные отверстия и любые другие аналогичные поставляемые приспособления вместе со всеми подключениями к водопроводу, канализации, газу или топливу.

  • означает полностью закрытое и надежное сооружение, соответствующее Строительному кодексу штата Вашингтон, принятому городскими властями, которое имеет полное ограждение крыши, поддерживаемое соединительными стенами, простирающимися от земли до крыши, и фундаментом, плитой. или аналогичное основание, к которому надежно крепится пол. Конструкция должна быть защищена от несанкционированного проникновения, доступ к ней должен осуществляться только через одну или несколько запирающихся дверей, и она должна быть изготовлена ​​из прочных материалов, которые нелегко взломать, например, стойки размером 2 на 4 дюйма или более, покрытые фанерой толщиной 3/8 дюйма или более, или эквивалентные материалы. Пластиковая пленка, независимо от толщины, или аналогичные изделия не удовлетворяют этому требованию.

  • в отношении здания означает, что оно не представляет опасности или опасности для здоровья лиц, занимающих или посещающих его, или для населения, если такая опасность возникает из-за метода или материалов его строительства или из любого оборудования. установленные в них для освещения, отопления, вентиляции или водопровода.

  • означает технический процесс, включающий сжигание или сжигание твердых отходов для термического разложения отходов при высоких температурах;

  • означает закрытое устройство для сжигания ископаемого или другого топлива, используемое для производства тепла и передачи тепла рециркулирующей воде, пару или другой среде.

  • означает умышленное искажение источника, характера или других условий академической работы с целью получения незаслуженного кредита или сотрудничество с кем-либо в таком искажении. Такие искажения могут, но не обязательно, быть связаны с работой других лиц. Мошенничество включает, но не ограничивается:

  • означает все объекты, включая утвержденные ПОТЕРИ, используемые для сбора, транспортировки, хранения, обработки или сброса любых переносимых водой отходов, будь то бытового происхождения или смешанных бытовых, коммерческих или промышленных сточных вод. ПОТЕРИ считаются канализационными системами только в том случае, если они предназначены для обслуживания городской плотности. Санитарная канализационная система также широко известна как общественная канализационная система.

  • означает воду, пригодную для питья населению.

  • означает сочетание переносимых водой сточных вод жилых домов, коммерческих зданий, учреждений и промышленных предприятий вместе с такими грунтовыми, поверхностными и ливневыми водами, которые могут присутствовать.

  • означает и включает в себя электрические, механические и электронные устройства, такие как холодильник, телевизор, DVD-плеер, видеомагнитофон/плеер, стиральная машина, микроволновая печь, музыкальный центр, персональный компьютер, ноутбуки и кондиционеры, содержащиеся или установленные в доме Застрахованного. дом для бытового использования.

  • означает стационарное обычное стекло и зеркала в служебных помещениях Страхователя или на них, за исключением покраски, тонировки, чеканки или декоративных работ на стекле.

  • означает трубопроводы или водоводы, насосные станции, силовые сети, транспортные средства, сосуды, транспортные средства, нагнетательные колодцы и все другие конструкции, устройства и приспособления, относящиеся к ним, используемые для отвода сточных или промышленных отходов или других отходов в конечную точку сброс или сброс в любую воду государства. В той мере, в какой они не подпадают под действие раздела 402 Федерального закона о контроле за загрязнением воды, канавы, трубы и водостоки, которые служат только для сбора, направления, направления и отвода неточечных стоков от осадков, не считаются канализационными системами для целей этой части этого отдела.

  • означает любое подъемное или опускающее устройство для соединения этажей или лестничных площадок, независимо от того, находятся они в эксплуатации или нет, и все устройства, относящиеся к лифту, включая любую кабину, платформу, шахту, подъемную площадку, лестницу, взлетно-посадочную полосу, силовое оборудование и механизмы; ЭТО НЕ ВКЛЮЧАЕТ:

  • означает любое помещение со встроенным туалетом со смывом.

  • означает операцию по удалению отстойников или других отходов из компонента системы очистки сточных вод или жира/отходов из жироуловителя.

  • означает трубопроводы распределения и отвода воды в помещении, включая приборы и оборудование, прикрепленные к ним, между точками их подключения к общественной или частной системе.

  • означает воду с ее взвешенными веществами, принимаемую на борт судна для контроля дифферента, крена, осадки, остойчивости или напряжений судна.

  • означает обработку земли (кроме зданий), являющейся участком или частью участка, в отношении которого выдается настоящее разрешение на строительство, с целью улучшения или защиты удобств участка и территории, на которой он находится. расположена и включает экранирование заборами, стенами или другими средствами ограждения; меры по проверке отказного обеспечения; посадка деревьев, живых изгородей, кустарников или травы; формирование берегов, террас или других земляных работ, устройство садов, мощеных площадок или дворов и других объектов благоустройства.

  • означает атмосферу, но, за исключением канализации или канализационного сооружения, или в зависимости от контекста, не включает атмосферу внутри сконструированного ограждения, которое не подвергается воздействию погодных условий.

  • означает перемещение воды к месту сброса либо за счет естественных характеристик поверхности земли, либо за счет искусственных средств;

  • имеет значение, указанное в Разделе 4.6 (а) настоящего документа.

  • означает твердые отходы от бытового и коммерческого приготовления, приготовления и раздачи пищи, а также от обработки, хранения и продажи продукции.

    • Brooklyn Vent – ​​BLDGBLOG

    [Изображение: замаскированная инфраструктура; фото BLDGBLOG].

    В романе «Маятник Фуко » два персонажа обсуждают дом, который не является тем, чем кажется. Люди «ходят» мимо этого дома в Париже, читаем мы, но «не знают правды. Что дом фальшивый. Это фасад, ограждение без пространства, без интерьера. На самом деле это дымоход, вентиляционный канал, который служит для выпуска паров регионального метро. И как только вы это узнаете, вы почувствуете, что стоите у входа в преисподнюю…»

    [Изображение: Дверь в подземный мир; фото BLDGBLOG].

    Два дня назад Никола Твилли и я отправились на раннюю вечернюю экспедицию, чтобы посетить дом на Джоралемон-стрит, 58 в Бруклине, с затемненными окнами и не открывающейся входной дверью.

    Этот «дом» на самом деле является «единственным в мире вентилятором метро эпохи греческого возрождения». Это также замаскированный аварийный выход из метро Нью-Йорка.

    [Изображение: замаскированная инфраструктура; фото BLDGBLOG].

    Согласно блогу под названием Willowtown Association , «вентилятор был построен в 1847 году в частном доме из коричневого камня. Подстанция была построена в 1908 году в связи с запуском метро в Бруклине. Как сообщается в журнальной статье BKLYN , «внутри здания когда-то располагалась батарея электрических устройств, которые преобразовывали переменный ток в 600-вольтовый постоянный ток, необходимый для питания IRT».

    [Изображение: вид сквозь входная дверь на Джоралемон-стрит, 58; фото BLDGBLOG].

    Это более интересная нью-йоркская версия 23/24 Leinster Gardens в Лондоне. Как писала в прошлом году Brooklyn Daily Eagle , «выход, замаскированный под коричневый камень, ведет к грязно освещенной металлической лестнице, которая поднимается мимо технических боксов и вентиляционных шахт в комнату без окон с дверью. Если вы откроете дверь, вы окажетесь на крыльце, которое является лишь частью фасада».

    [Изображение: Фото BLDGBLOG].

    Вы заметите на Google Maps , что линия метро 4/5 проходит прямо под домом, что напоминает старый пост на BLDGBLOG, в котором мы рассматривали возможность использования перепрофилированных вагонов метро в качестве дополнительного сдаваемого в аренду подвального помещения. это «временные подвалы в виде перепрофилированных вагонов метро», в результате чего «каждый частный дом становится чем-то вроде станции метро, ​​с прямым доступом за запертой дверью к подземной инфраструктуре города далеко внизу».

    Затем за солидную плату — до 15 000 долларов в месяц — вы сможете арендовать радикально переработанный вагон метро со шкафами, полками и встроенными в пол отсеками для хранения вещей. Все это припарковано под вашим домом и заторможено на месте; в нем есть электричество и климат-контроль, возможно, даже WiFi. Вы можете хранить летнюю одежду, снаряжение для гольфа, ящики для инструментов, детские игрушки и зимнее лыжное снаряжение.
    Когда он вам больше не нужен или вы не можете платить по счетам, вы просто забираете из него все, а вагон метро возвращается в местное депо.
    Вскоре под городом вырисовывается настоящий лабиринт движущихся комнат.

    Возможно, именно на Джоралемон-стрит можно было впервые опробовать эту маловероятную бизнес-модель… the-underworld, несомненно, является одной из самых крутых строительных программ, которые только можно себе представить, и могла бы стать прекрасной предпосылкой для студии интенсивного дизайна; но также и потому, что меня всегда очаровывали наземные вентиляционные сооружения, через которые контролируются подземные потоки воздуха.

    Эти вентиляционные отверстия появляются по всему Нью-Йорку, как это случается, хотя Джоралемон, как я полагаю, является единственным фальшивым домом, и служат поверхностными соединениями более крупных подземных сетей, к которым они подключены.

    [Изображение: Два вида вентиляционного туннеля на Губернаторском острове; фото BLDGBLOG].

    Батарейный туннель имеет особенно заметное вентиляционное отверстие, изображенное выше, а Голландский туннель также имеет вентиляционное отверстие рядом с моим местом работы.

    [Изображение: выхлопная башня Голландского туннеля; фото через SkyscraperPage.com].

    Как пишет историк Дэвид Гиссен в своей превосходной книге Subnature: Architecture’s Other Environments , вентиляционные конструкции Нью-Йорка — это «странные здания», которые «разрушили» разницу между архитектурой и гражданским строительством:

    Голландский туннель огромные 8500 футов. На каждом конце инженеры спроектировали десятиэтажные вентиляционные башни, которые будут проталкивать воздух через туннели над автомобилями, направляя выхлопные газы автомобилей вверх, откуда они будут выбрасываться обратно через вершины башен и над промышленными районами города. Выхлопные башни представляли собой странный новый тип зданий в городе — вырисовывающуюся пустую башню, которая колебалась между инженерным и архитектурным произведением.

    Как далее описано в этом PDF-файле, например, Holland Tunnel имеет в общей сложности четыре вентиляционных сооружения: «Четыре вентиляционных здания (два в Нью-Джерси и два в Нью-Йорке) вмещают в общей сложности 84 вентилятора, из которых 42 воздуходувные агрегаты, а 42 – вытяжные агрегаты. Они способны на полной скорости полностью менять воздух в туннеле каждые 90 секунд».

    [Изображение: Здание наземной вентиляции Голландского туннеля, любезно предоставлено Wikipedia ].

    Несколько лет назад наша подруга заметила, что ей не нравится останавливаться в отелях рядом с Коламбус-серкл здесь, в Нью-Йорке, потому что, по ее словам, это район, куда выходит все метро — заявление, которое кажется не более чем чем городская легенда, но это, тем не менее, вызвало у меня давний интерес к поиску того, где подземные погодные системы Нью-Йорка выходят наружу.
