Видео как сделать мансардную крышу дома своими руками видео: Как правильно сделать мансардную крышу для дома своими руками: пошаговая инструкция, видео

Содержание

Мансардная крыша своими руками видео

Дом с мансардой – это не просто дополнительная жилая площадь, но и презентабельный вид всего строения. Даже если помещение под крышей не отапливаемо и применяется только летом, оно все равно имеет мощную «воздушную подушку», способствующую задерживанию тепла внутри всей постройки.

Мансардная крыша своими руками: видео, фото

Сделать мансарду самостоятельно будет сложно, особенно если Вы не имеете соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может устанавливаться под различными типами крыш, но наиболее популярным является ломанная или двускатная конструкция. По схеме строения они немного отличаются между собой.

Для того чтобы определиться, какая из конструкций будет больше подходить для Вашего дома и окажется проще в монтаже, необходимо рассмотреть оба варианта более детально. К тому же мастер, который будет заниматься строительством мансардной крыши должен разбираться, какую из двух видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из существующих двух видов стропильных систем, представляет собой наслонную и висячую конструкции. Каждая из них отличается особенностью, и какую из них выбрать, зависит от того, как находятся несущие стены сооружения.

Висячая конструкция

Висячая конструкция – это система стропил, опирающая только на крайние капитальные стены. Это происходит, когда в самом доме, кроме внешних стен, нет никаких капитальных перегородок.

Эту конструкцию можно применять только в том случае, если между двумя капитальными стенами расстояние не более 8 м, поскольку эта система дает высокую нагрузку на фундамент. Чтобы снизить ее, в висячей системе применяются разные элементы, такие как затяжки и бабки, подкосы и ригели. К примеру, бабка подвешивает затяжку к коньковому соединению, а подкосы подтягивают балки к стропильным ногам.

Для балок перекрытий в висячей системе используют отесанные бревна или достаточно толстые бруски, устанавливающиеся на ребро. Их сечение должно быть не меньше 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, и чтобы не ошибиться в параметрах, лучше поручить расчеты специалисту.

Наслонная система

Наслонная система, в отличие от висячей, держится не просто на двух внешних несущих стенах, но и на капитальных перегородках, установленных на фундаменте. Поэтому, планируя постройку мансарды, необходимо заранее продумать, какой будет конструкция ленточного фундамента, на котором будут устанавливаться капитальные перегородки. Наслонная система прекрасно подходит для устройства мансарды, поскольку выдерживает высокие нагрузки, по сравнению с висячим вариантом. Он предоставляет хорошую основу для балок перекрытия и соответственно для пола мансарды.

Если же делать ломанный вариант мансардной крыши, то есть смысл использовать комбинированную систему кровли, то есть боковые стропила устанавливаются по наслонному типу, а коньковые – в виде висячей системы.

Мансардная крыша своими руками: видео, фото

При строительстве дома из блоков или кирпича с мансардой часто ее фронтальная сторона строится из такого же материала. Это удобно, потому что не придется рассчитывать параметры этих элементов крыши и собирать из брусков, поле чего поднимать на стену. Но важно понимать, что стены строения должны обязательно стоять на надежном фундаменте и иметь хорошую толщину, поскольку такой фронтон дает существенную нагрузку на главное строение.

Если же мансарда выполняет роль еще одного этажа круглогодично, то сложенная из пеноблоков или кирпича фронтонная стена – это прекрасный вариант для создания жилого помещения под крышей.

Чтобы мансардные помещения при двускатной крыше были просторными и имели нормальную высоту, угол скатов крыши должен быть приблизительно 45-50°, в зависимости от ширины торцевой части сооружения. Если брать меньший угол – существенно уменьшится объем помещения. Увеличение крутизны скатов сделает крышу неоправданно высокой, она утяжелится, будет иметь большую парусность при ветровой нагрузке, а расходы материалов будут нецелесообразны.

Безусловно, монтаж двускатной крыши проще, по сравнению с ломанной конструкцией, поскольку используются ровные стропила без дополнительных связей и всяких перегибов. Но ломанная конструкция позволяет сделать помещение в этой части более просторным, а потолки соответственно более высокими.

Ломанная система и в исполнении, и в расчетах, и в настиле кровельного покрытия намного сложнее, но она не просто создает более просторное пространство под крышей, но и придает солидности всему строению. Ее основная сложность заключается в большом количестве сложных связующих элементов. Все связки должны выполняться согласно с технологией, в противном случае крыша получится неустойчивой.

Если стены выстроены из кирпича или камня, то фронтальные части лучше выложить заранее во время общей кладки. В таком случае, чтобы создать уникальную стропильную систему, ровняясь на готовые фронтоны, можно установить промежуточные стропила и специальные подпорные крепления к ним.

Перед тем как покупать и готовить материал для той или иной системы, нужно составить проект конструкции с соответствующими размерами – он станет главным руководством для подготовки и сборки элементов во время монтажа.

Видео: стропильная система ломаной мансардной крыши

Проект мансарды

Разрабатывая схему постройки мансарды, лучше это сделать в различных проекциях, чтобы наглядно понять, как будут размещаться элементы стропильной системы. Важно правильно рассчитать какой должна быть высота конька крыши, поскольку именно от нее зависит размер площади.

Подготавливая схему-проект постройки крыши для мансарды, необходимо рассчитать высоту потолка, конька и общую площадь помещения.

Минимальная высота от пола до конька – 2,5-2,7 м, если же такое расстояние будет меньшим, то помещение нельзя называть мансардой, ему больше подходит название чердак. Такой показатель установлен нормами СНИП.

Для того чтобы все элементы были точно вычерчены и имели правильное расположение в общей системе, необходимо отталкиваться от фигуры с прямыми углами, а именно от квадрата или прямоугольника – сечение создаваемого мансардного помещения. Опираясь на ширину и высоту будущей комнаты,Вы никогда не ошибетесь с величинами углов, под которыми находятся скаты крыши, с расположением стропил, конька и прочих подпорных элементов. Выяснив эти параметры, их нужно сразу занести в чертеж.

Прежде всего, нужно вычислить середину ширины фронтальной стены. Дальше от этой точки определяется высота конька, потолка мансарды, расположение стен (стоек) и размер карнизного свеса.

В связи с тем, что каждая из этих конструкций имеет некое количество соединительных узлов с разными конфигурациями, неплохо бы каждую из этих связок прорисовать отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются в этой точке.

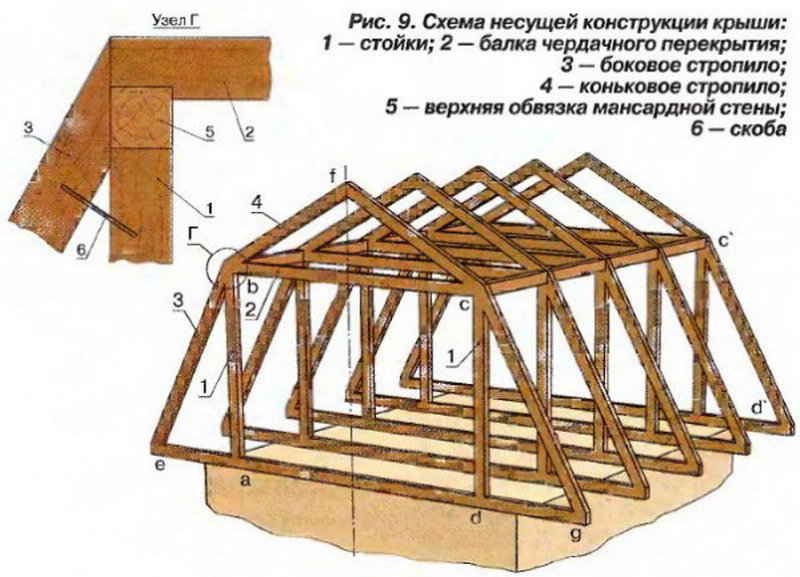

Все стропильные системы включают основные и дополнительные элементы, которые могут встречаться не в каждой конструкции. К главным составляющим крыши мансарды относятся:

  • балки перекрытия (основа для остальных элементов системы). Их укладывают на капитальные стены.

  • Стропильная нога, состоящая из двух отделов (в случае ломанной схемы) или прямая в двускатной системе. Верхнее стропило в таком случае называется коньковым, поскольку образует самую высокую точку крыши – конек, а стропила, которые формируют стены мансарды, называют боковыми.

  • Мауэрлат – мощный брус, который закрепляется к капитальным боковым стенам. На этот элемент необходимо установить стропильные ноги.

  • Коньковая доска или брус – неотъемлемый элемент для двухскатной крыши, но далеко не всегда используется при устройстве ломанной кровли.

  • Стройки – опорные элементы, которые требуются для укрепления ломаной и двухскатной конструкции.
    В первом случае к ней присоединяют боковое и коньковое стропило, а в последнем – стойка выступает хорошей подпоркой для длинного стропила. Более того, стойки являются каркасом для обшивки и утепления стен мансарды.

  • Диагональные связывающие элементы дополнительно скрепляют продольные балки или стойки и стропила, тем самым делая конструкцию еще более прочной.

  • Межстропильные прогоны устанавливаются в случае ломанной крыши для жесткости конструкции.

  • Балки чердачного перекрытия используются в обоих вариантах системы – ими связывают стойки, и они выступают каркасом для устройства потолка.

Для того чтобы быть уверенным, что проект разработанный без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно Вы подобрали параметры мансарды к длине и ширине стен строения.

Видео: расчет мансардной крыши с помощью ПО

Параметры материалов для строительства мансардной крыши

Когда графический элемент будет готов, то, отталкиваясь от размеров, поставленных на нем, Вы сможете рассчитывать количество материалов, которые понадобятся для строительства мансардной крыши. Выбирать материалы необходимо по их характеристикам, которые должны соответствовать требованиям экологической и противопожарной безопасности.

Для древесины нужно предусмотреть обработку антисептиком, которая существенно снизит горючесть материалов. Для строительства потребуются:

  • доски под стропильные ноги, сечение которых подбирается по результатам расчетов, о чем Вы узнаете немного ниже.

  • Брус в 150х200 или 100х150 мм – для балок перекрытий, в зависимости от ширины между несущими стенами, стропильной системы, а также для прогонов, ендов или диагональных ног – если они, конечно, предусмотрены конструкцией.

  • Брус от 100х150 или 150х150 мм, предназначенный для укладки мауэрлата.

  • Обычно для стоек применяется брус 150х150 или 100х100 мм.

  • Необрезная доска для чернового пола, а также некоторых крепежных элементов.

  • Отожженная стальная проволока диаметром 3-4 мм – для скрепления некоторых деталей.

  • Болты, гвозди, скобы различных размеров, уголки разных конфигураций и прочие крепежные элементы.

  • Пиломатериалы для контробрешетки и обрешетки для кровельного материала – в зависимости от того, какой будет тип кровли.

  • Пароизоляционные и гидроизоляционные мембраны.

  • Утеплительные материалы, предназначенные для термоизоляции кровли.

  • Кровельный материал и специальные крепежные элементы.

Сечение стропила

Стропила предоставляют элемент кровли, который воспринимает основные внешние нагрузки, а значит к их сечению предъявляются особые требования.

Размер необходимого пиломатериала зависит от многих параметров – начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая выпадающей на них ветровой и снеговой нагрузкой.

Геометрические параметры стропильной системы легко определяются на чертеже. Но чтобы разобраться с другими параметрами, придется обратиться к справочным материалам и выполнить некоторые расчеты.

Снеговая нагрузка

Ни для кого не секрет, что снеговая нагрузка отличается в разных регионах нашей страны. Ниже на рисунке Вы увидите карту, на которой вся Россия разбита на зоны, демонстрирующие снеговую нагрузку.

Всего выделяют 8 зон (последняя относится к эстремальным и ее можно не рассматривать для сооружения мансардной крыши).

Районы по величине снеговой нагрузкиЗначение в кг/м2Значение в кПа
I80 кг/м²0.8 кПа
II120 кг/м²1.2 кПа
III180 кг/м²1.8 кПа
IV240 кг/м²2.4 кПа
V320 кг/м²3.2 кПа
VI400 кг/м²4.0 кПа
VII480 кг/м²4. 8 кПа

Теперь Вы можете точно рассчитать снеговую нагрузку, которая будет напрямую зависеть от угла ската крыши. Для этого используется такая формула:

S = Sg × μ

Sg – показатель в таблице (внимательно изучите карту и таблицу, прилагаемую к ней).

μ — поправочный коэффициент, который зависит от крутизны ската крыши.

Например, если угол ската крыши меньше 25°, то – μ=1,0; если от 25 до 60°, то μ=0,7; если больше 60°, то снег не будет задерживаться на крыше, и снеговая нагрузка не берется в расчет.

Если мансардная крыша ломанной конструкции, то для различных ее участков нагрузка может иметь неодинаковые значения.

Угол наклона крыши можно определить простым соотношением высоты и основания треугольника (обычно – половина ширины пролета) или транспортиром по чертежу.

Ветровая нагрузка

Этот показатель также во многом зависит от региона постройки сооружения, от высоты его крыши и от особенностей окружения.

И вновь для расчета понадобится определить исходные данные по карте и таблице, прилагаемой к ней.

Расчет для этого задания будет осуществляться по следующей формуле:

Wp = W × k × c

W – значение в таблице, в зависимости от конкретного региона.

k – коэффициент, учитывающий месторасположение и высоту здания (см. таблицу).

Буквами в таблице указаны следующие зоны:

  • А – открытая местность, лесостепи, степи, тундра, пустыни, лесотундра, побережья морей, водохранилищ и крупных озер.
  • Б – территории городов, местность с частыми препятствиями для ветра, искусственными или рельефными, высотой не меньше 10 м, лесистая местность.
  • В – плотная городская застройка, высота зданий от 25 м.

с – коэффициент, который зависит от преобладающего направления ветра (розы ветров региона), а также от угла наклона кровли.

С таким коэффициентом дело намного сложнее, поскольку ветер способен оказывать двоякое воздействие на крыши. Так, он оказывает опрокидывающее, прямое воздействие на кровельные скаты. Однако при малых углах отдельное значение имеет аэродинамическое воздействие ветра – он поднимает плоскость ската за счет возникающих подъемных сил.

Как Вы уже заметили, что на схемах, которые прилагаются к таблицам, отмечены участки крыши, которые подвергаются максимальным ветровым нагрузкам, а также обозначены соответствующие коэффициенты, используемые для расчета.

Стоит отметить, что при углах ската до 30° (на участке коньковых стропил) коэффициенты обозначены и отрицательные (направленные вверх) и со знаком плюс. Они несколько гасят ветровую нагрузку, а чтобы уменьшить воздействие подъемных сил, нужно тщательно закрепить кровельный материал и стропильную систему на этом участке, применяя дополнительные связи (к примеру, отожженную стальную проволоку).

Как только снеговая и ветровая нагрузки будут рассчитаны, их можно просуммировать и с учетом конструктивных особенностей системы, выявить сечение досок для стропил.

Учтите, что эти данные указаны для самых применяемых хвойных материалов (ель, сосна, лиственница или кедр). В таблице Вы можете увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и сортности материала.

Значение суммарной нагрузки указано в Килопаскалях (кПа). Провести эту величину в привычные килограммы на м2 не составит особого труда. 1 кПа ≈ 100 кг/м².

Что касается значения размеров доски по ее сечению, то оно округляется в большую сторону стандартных размеров пиломатериалов.

Какие инструменты понадобятся для обустройства мансардной крыши своими руками?

Безусловно, во время работы не обойтись без набора инструментов, в список которых входит:

  • шуруповерт, электродрель;
  • строительный уровень, рулетка, отвес и угольник;
  • стамеска, топор, молоток, долото;
  • электролобзик, циркулярная пила, ножовка;
  • плотницкий нож.

Если работа будет проходить в окружении грамотных наставников, поэтапно и аккуратно, а инструмент будет качественный, процесс будет намного ускорен.

Мансардная крыша своими руками: основные этапы + видео

Важно четко соблюдать последовательность работ, ведь только так конструкция получится прочной и надежной.

  1. Крепление мауэрлата.

Установка любой стропильной системы должна начинаться с закрепления на торце боковых стен строений мощного опорного бруса – мауэрлата. На него удобно устанавливать стропильные ноги. Он изготавливается из качественного бруска 100х150 мм. Мауэрлат укладывается на гидроизоляцию из рубероида, настеленную по верхнему торцу стены (невзирая на материал).

Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Он закрепляется к стене посредством металлических шпилек, которые предварительно вмуровывают в венец или бетонный пояс, идущий по верхнему краю стены сооружения или анкерными болтами 12 мм. Они должны входить вглубь стены не меньше чем на 150-170 мм. В том случае, если мауэрлат устанавливается на стену из дерева, то брусья прикрепляются к ней с помощью деревянных нагелей.

  1. Установка стропильной системы.

Монтаж стропильной конструкции начинается с установки балок перекрытия, которые могут крепиться сверху на мауэрлат (если Вы планируете вынести балки за пределы помещения, увеличив его площадь). В такой конструкции стропильные ноги закрепляются непосредственно на балки перекрытия.

В ином случае они могут укладываться на гидроизолированные стены и закрепляться с помощью скоб или уголков к внутреннему краю мауэрлата. Этот вариант используется, если стропильные ноги нужно закреплять прямо на мауэрлат.

Затем нужно рассчитать центр балки перекрытия, поскольку эта отметка будет ориентиром для выявления месторасположения конька и опорных стоек.

Стойки должны находиться на одинаковом расстоянии от середины балки перекрытия. В будущем они станут определять расположение стен помещения, а именно его ширину.

Бруски для стоек должны иметь сечение, отвечающее размеру балок перекрытия. Стойки крепятся к балкам с помощью деревянных накладок и специальных уголков. Но для начала их наживляют гвоздями, после чего выравнивают с помощь отвеса и строительного уровня и только потом капитально закрепляют с расчетом на предстоящие нагрузки.

Как только первая пара стоек будет установлена, их скрепляют сверху бруском (затяжка). Он в свою очередь соединяется с помощью металлических уголков со стойками.

Когда затяжка будет закреплена, у Вас получится П-образная конструкция. По бокам на нее устанавливаются наслонные стропила, которые укладываются на мауэрлат или крепятся к балке перекрытия вторым концом.

На установленные опоры для бруса или в стропиле выпиливается паз (специальная выемка). С ее использованием стропила устанавливаются на брус мауэрлата и крепятся посредством металлических скоб.

Для обеспечения жесткости конструкции от основания стойки к средине бокового стропила можно установить подкосы. Если этого окажется мало, и Вам не жалко материала, то неплохо было бы усилить общую конструкцию схватками и дополнительными стойками.

Затем на затяжке вычисляется середина. К этому месту будет крепиться балка, которая подпирает коньковое соединение верхней висячей подсистемы стропил.

Следующий этап – установка коньковых стропил. Они могут скрепляться различными соединениями – это могут быть мощные болты с металлическими шайбами или пластинами или металлическая накладка.

После их установки к средине затяжки и коньку крепится бабка.

По завершению работы над одной частью стропильной конструкции необходимо сделать остальную часть по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не больше 900-950 мм, но лучшим вариантом будет интервал в 600 мм, что придаст конструкции необходимую устойчивость и жесткость и будет удобно для утепления посредством стандартных матов минеральной ваты. Но это существенно утяжеляет конструкцию и увеличивает расходы материалов.

Сначала устанавливаются боковые детали системы в сборе, после чего промежуточные. Они связываются между собой прогонами, которые устанавливаются между верхними концами стоек и работают, как распорки. Так, получается жесткая конструкция стропил мансарды, где уже будет готовый каркас для отделки стен.

Гидроизоляция мансардной крыши

Как только Вы выстроите стропильную систему, можно приступать к отделке ее утеплительными и прочими сопутствующими материалами.

Стоит отметить, что первым покрытием поверх стропил должна быть гидроизоляционная и ветрозащитная пленка. Она прикрепляется к стропилам с помощью стиплера и скоб, начиная от карниза. Полотна настилаются внахлест (200 мм), а затем водостойким скотчем склеиваются стыки.

Сверху гидроизоляции набивается контробрешетка, которая лучше зафиксирует пленку на поверхности и создаст вентиляционное расстояние между кровельным и ветрозащитным материалом. Обычно контробрешетка выполняется из досок толщиной в 50-70 мм и шириной в 100-150 мм.

Перпендиколярно ей закрепляется обрешетка, на которую настилается кровельный материал. Что касается шага между рейками, то он рассчитывается в зависимости от размеров и типа листового кровельного материала, с учетом необходимого для него нахлеста.

Если же Вы используете мягкую кровлю, то на контробрешетку обычно закрепляются фанерные листы.

Как проходит монтаж кровельного покрытия

На подготовленную фанеру или обрешетку закрепляется кровельный материал. Обычно его монтаж начинается от карниза крыши и дальше поочередно, от одного из краев – в зависимости от типа кровли. Сами кровельные листы устанавливаются внахлест. Если для покрытия применяется металлочерепица или металлический профиль, то этот материал закрепляется с помощью специальных саморезов с эластичными прокладками. Обычно крепежные элементы подбираются по цвету к материалу.

Наиболее сложный этап в покрытии ломаной крыши – переход от наслонных боковых стропил к коньковым стропилам. Также могут возникнуть некие сложности и в том случае, если на крыше предусмотрены выступы для обустройства кровли над окнами или балконами.

Более того, если на крышу выходит дымоходная труба, для нее нужно отдельное оформление отверстия в утеплительном слое и стропильной системе, а на кровле – устройство вокруг надежной гидроизоляции.

Какой материал лучше использовать для крыши мансарды, Вы тоже можете узнать на нашем строительном портале в соответствующем разделе.

Видео: строительство мансардной крыши своими руками

Стоит отметить, что работа по возведению любой крыши, включая такую сложную, как мансардная, очень ответственная и опасна, поэтому требует повышенных мер безопасности. Если у Вас нет опыта в таких строительных процессах, то лучше поручить их выполнение специалистам или пригласить опытного мастера, под контролем которого выполнять все действия, аккуратно и осторожно.

Как правильно сделать мансардную крышу дома своими руками видео

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство. Ее возведением можно заниматься, как во время постройки здания, так и спустя несколько лет после его постройки. Второй вариант подразумевает разборку старой крыши с заменой ее мансардной кровлей.

Максимального увеличения полезной площади можно добиться путем устройства мансардной крыши с ломанными, а не прямыми скатами. Пространство под мансардой может быть летним и зимним. Независимо от типа мансардного пространства, строительство кровли выполняется по одной схеме. Единственное отличие – наличие утеплительного слоя. Поэтому, если вы хотите в чердачном пространстве сделать постоянное жилое помещение, мансардную крышу необходимо утеплить. В противном случае, начиная с середины осени, в помещении будет прохладно.

Строительство мансардной крыши можно выполнить двумя способами – прибегнув к услугам специалистов или выполнив самостоятельно. Если вы приняли решение сделать крышу своими руками, необходимо знать основные этапы и технологии выполнения работ. Строительство мансардной крыши дома своими руками состоит из двух этапов: подготовительный и монтаж.

Подготовительный этап

Прежде чем приступить к строительству мансардной кровли своими руками, необходимо провести ряд мероприятий, которые позволят в конечном итоге получить надежную и долговечную конструкцию.

Определение геометрии мансардной крыши

В первую очередь, необходимо решить, какой вы хотите видеть будущую мансардную крышу. Она может быть с ломаными и прямыми скатами, а мансардное пространство – одноуровневым или двухуровневым. Также заранее следует продумать, какой кровельный материал вы планируете использовать. Ведь от этого будут зависеть нагрузки, влияющие на фундамент и несущие стены.
На основании принятого решения о геометрии мансардной крыши и кровельного материала, составляется техническое задание, которое становится основой для проведения дальнейших мероприятий.

Обследование фундамента и несущих конструкций

Данный этап выполняется отдельно в том случае, если мансардная крыша строится вместо предыдущей конструкции. Когда кровля возводится вместе с ограждающими конструкциями, обследование выполняется в составе рабочего проекта.
Процедура обследования фундамента и несущих конструкций – очень важный этап, ведь он позволяет узнать реальное состояние дома и возможность установки мансардной крыши. Как правило, при строительстве частных домов, значение нагрузки на фундамент и несущие стены увеличивается, поэтому данные конструкции способны выдержать мансардную крышу. Стоит помнить, что особое внимание требуют фундаменты и несущие конструкции с видимыми дефектами.

Составление проекта

Проектная документация является одной из основных составляющих, без которой невозможно начинать строительные работы. Если не выполнить данный этап, то во время производства работ очень часто упускается один из важных моментов, что приводит к ухудшению технических характеристик конструкции. Исправление подобных ошибок приведет к потере времени и денежных средств.
Проектная документация на строительство мансардной крыши составляется согласно требованиям, изложенным в действующих СНиПах. Обследование дома и составление проекта лучше доверить специалистам, имеющим необходимые знания и опыт.

Монтаж мансардной крыши дома своими руками

После того, как выполнен подготовительный этап и у вас на руках имеется соответствующая проектная документация, можно приступать к выполнению работ по монтажу мансардной крыши своими руками.
Если мансардная кровля будет устанавливаться вместо другого вида крыши, то первым этапом является демонтаж старой конструкции. После этого выполняется установка несущих кровельных конструкций, согласно следующему плану.

Устройство мауэрлата

Начинается монтаж мансардной крыши с основания – мауэрлата, на который будут устанавливаться все несущие конструкции. Для этого понадобится деревянный брус сечением в пределах от 15*15 см до 20*20 см, а также анкера диаметром более 1,2 см.

Видео как самому построить мансарду

Устройство стропильной системы

Следующим этапом монтажа мансардной крыши своими руками идет установка стропильной системы, которая является несущей конструкцией. Устройство стропильной конструкции – это очень ответственный этап, ведь на нее будет действовать не только нагрузка кровельного материала, но и другие воздействия (нагрузки ветровая и снеговая). Поэтому при выполнении проектной документации учитывается климатический район, в котором расположен частный или загородный дом.

Для изготовления стропильной системы потребуется древесина. Специалисты советуют, что лучше всего использовать древесину хвойных пород. Ее влажность не должна превышать 22%. Перед тем как устанавливать стропильную систему, необходимо обработать древесину специальными составами, которые способны защитить материал от вредителей и огня.

Конструкция стропильной системы определяется при выполнении проектной документации. Система может быть двух видов – висячие и наклонные. Наклонные стропила упираются одним краем в несущую стену, в то время как висячие стропила создают навес небольшого размера над несущими стенами дома. Место, где два стропила соединяются в одну конструкцию, называется кровельный конек. Он может быть закреплен двумя способами – внахлест или накладными плашками.
[stextbox id=”alert”]При строительстве мансардной крыши своими руками необходимо позаботиться о том, чтобы предотвратить прогиб конструкции. Для этого возникает необходимость установки горизонтального ригеля. Если ширина дома превышает 6 м, тогда применяются висячие стропила, которые стягиваются затяжками.[/stextbox]
Строительство подобных конструкций должно выполняться только на основании выполненных расчетов.

Устройство обрешетки

Обрешетка представляет собой основу для укладки кровельного материала. Для ее изготовления могут использоваться доски или фанера. Обрешетка бывает двух видов – сплошная и разреженная. Выбор вида напрямую зависит от кровельного материала. Для рулонного материала и плоского шифера требуется сплошная обрешетка, для волнистого шифера, профнастила и черепицы – разреженная обрешетка.
При устройстве обрешетки следует помнить об установке мансардных окон и оставить для них проемы необходимых размеров.

Устройство фронтонных стен

Для строительства фронтонных стен мансардных крыш, как правило, используется кирпич. Их возведением можно заниматься, как до установки стропильной системы, так и после. Их строительство следует выполнять согласно проектной документации, строго соблюдая изложенные требования и размеры.
Неотъемлемой частью фронтонных стен являются окна. Их площадь должна составлять не менее 12% размера фронтонной стены. Именно такой размер позволит качественно выполнять проветривание комнаты, а также наполнить ее необходимым количеством солнечного света.
С внутренней стороны, фронтонная стена должна быть утеплена пожаробезопасным утеплителем. Облицовка фронтона выполняется по желанию владельца. Его можно оставить кирпичным или обшить сайдингом, металлопрофилем, пластиком.

Устройство мансардных окон

При строительстве мансардной крыши следует продумать источники естественного освещения. Кроме окон, установленных во фронтонных стенах, можно установить мансардные окна. Для этого необходимо заказывать специальные окна для мансарды. Их конструкция позволяет не только выдерживать постоянные и временные нагрузки, но и осуществлять качественное проветривание жилого помещения. Размер и конфигурация мансардных окон зависит только от пожеланий и предпочтений владельца дома.
Следует помнить, что при планировании установки мансардных окон, необходимо выполнить укрепление стропил, используя для этого бруски, установленные поперечно.

Устройство кровельного пирога

Особое внимание устройству кровельного пирога следует уделять в том случае, когда мансардный этаж будет использоваться в качестве круглогодичного жилья. Для утепления мансардных крыш чаще всего используются плитные и рулонные материалы. Их установка начинается сразу же после того, как установлена стропильная система. Очень важным фактором, при выборе утеплителя, является его теплопроводность.
Каждому известно, что при попадании утеплителя во влажную среду, его характеристики значительно ухудшаются. Поэтому необходимо защитить его от водяного пара, действующего изнутри дома, а также от влаги, попадающей снаружи. Поэтому сверху утеплитель защищается гидроизоляционным материалом, а снизу – пароизоляционным. При устройстве гидроизоляции следует позаботиться об отводе влаги с поверхности материала.

Установка кровельного материала

Выполнив предыдущие виды работ, смело можно переходить к укладке кровельного материала. Во время установки данного вида материала необходимо строго придерживаться рекомендаций производителя. Ведь от вида крепежных элементов и размера нахлеста зависит дальнейшее качество кровли.

Выполнение монтажа мансардной кровли своими руками, в соответствии с проектной документацией и технологическими требованиями, позволит получить не только качественную и надежную кровлю, но и комфортный и уютный мансардный этаж.

Рисунок Mansard Roof — Illustrationen und Vektorgrafiken

Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos 9006

DUCHSTEREN SEARIZE 31.LERIZE 31.

LERISE 31.LERISE 31.LERISE 31.LERISE 31.LERISE 31.LERISE 3 31.LERISE 31.LERISE 3 31.LERIZE 3 31.LERISE 310018

. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

Sortieren nach:

Am beliebtesten

künstlerin zeichnet auf table im schlafzimmer auf dachboden — рисунок мансардной крыши stock-grafiken, -clipart, -cartoons und -symbole

Künstlerin zeichnet auf Tablet im Schlafzimmer auf Dachboden

Künstlerin zeichnen auf digitalem Tablet im Schlafzimmer auf dem Dachboden. Vektor-Cartoon-Illustration des Mansardenzimmer-Interieurs mit Bett, Computer, Tisch und junger Frau Grafikdesignerin mit rosa Haaren

Традиционные niederländisches Detailliertes Grachtenhaus mit fassade, eingang und mansardendach. flaches design des schmalen historischen hollandhauses. altes amsterdamer haus als logo oder эмблема. vorlage für vintage-architektur — рисунок мансардной крыши сток-графика, -клипарт, -мультфильмы и -символ

Traditionelles niederländisches detailliertes Grachtenhaus mit. ..

rathaus von bremen — чертеж мансардной крыши stock-grafiken, -clipart, -cartoons und -symbole мансардная крыша сток-графика, -клипарт, -мультфильмы и -символ

Reihe von städtischen Historischen alten Stadthaus Fassaden…

дач-тип векторный набор. — рисунок мансардной крыши сток-график, -клипарт, -мультики и -символ

Дач-Тип Векторсет.

Die Illustrationen von isometrischen Dächern mit Bildunterschriften. Лайн-Арт-Стиль.

aquarell zeichnung der grünen öko-haus isoliert auf weißemhintergrund — рисунок мансардной крыши сток-график, -клипарт, -мультфильмы и -символ

Aquarell Zeichnung der grünen öko-haus isoliert auf weißem… — architektur — мансардная дача — пятая авеню — улица пятьдесят шестая — чертеж мансардной крыши сток-график, -клипарт, -мультфильмы и -символ

Antike Illustration — New York 1881 — Architektur — Mansard Dach —

amsterdam, die stadt architektur, vintage gravur, von hand gezeichnete illustrationen — рисунок мансардной крыши, графика, клипарт, мультфильмы и символы

Amsterdam, die Stadt Architektur , винтаж Gravur, von hand. ..

«Дом мечты» — рисунок мансардной крыши сток-графика, -клипарт, -мультфильмы и -символ

«Дом мечты»

Schönes Haus mit Mansarde und Garage. Фасад.

символ светового люка fenster lineares — рисунок мансардной крыши сток-график, -клипарт, -мультфильмы и -символ

Skylight Fenster lineares Symbol

das haus mit turm und mansarde — чертеж мансардной крыши stock-grafiken, -clipart, -cartoons und -symbole

Das Haus mit turm und mansarde

5 Уникальные идеи замены мансардной крыши

Мансардные крыши поднялись до популярны во Франции в 18 веке как способ снижения налогов, но они завоевали популярность во всем мире и теперь представляют собой интересный и функциональный стиль крыши.

Что такое мансардная крыша?

Мансардные крыши были первоначально популяризированы Франсуа Мансаром во Франции в 1600-х годах, но этот стиль стал популярным в 1783 году, когда город Париж начал облагать налогом здания в зависимости от количества этажей, которые были видны до линии крыши. Чтобы избежать этого налога, архитекторы и строители начали проектировать мансардные крыши, которые позволяли иметь под крышей дополнительное жилое пространство, которое не облагалось бы налогом.

https://commons.wikimedia.org/wiki/File:Mansard_Roof_House.jpg

По-прежнему определяющая архитектурная черта во Франции, крыша в этом стиле также популярна в других странах и используется для создания функционального пространства и расширения жилой площади. Мансардные крыши характеризуются шатровой конструкцией со всех четырех сторон крыши и часто включают слуховые окна, пропускающие свет наверх или чердак. Почти плоская верхняя часть крыши может включать перила для дополнительной эстетической ценности или безопасности, если крыша будет использоваться.

Мансардные крыши обычно относятся к одной из четырех категорий:

Прямая — Прямая мансардная крыша имеет четыре стороны без небольшого уклона и изгиба.

Вогнутая — вогнутая мансардная крыша изгибается внутрь, а затем расширяется внизу.

Выпуклая — Выпуклая мансардная крыша изгибается наружу и заканчивается без раструба.

S-образная — S-образная мансардная крыша начинается с вогнутого изгиба, затем переходит в выпуклый изгиб и заканчивается без выступа.

Идеи замены мансардной крыши

Когда придет время заменить вашу мансардную крышу, вы можете выбрать один из нескольких вариантов, каждый из которых имеет свой уникальный стиль, преимущества и недостатки.

1. Шифер

Исторически сложилось так, что на мансардных крышах использовалась черепица из сланца, которая хорошо подходила для прямых мансардных крыш, хотя установка других стилей немного сложнее. Сланцевую плитку можно расположить таким образом, чтобы обеспечить надлежащий дренаж воды, чтобы уменьшить проблемы с влажностью. Шифер все еще можно использовать сегодня для замены мансардной крыши, но вес черепицы создает нагрузку на настил крыши и черепицу и со временем может соскользнуть с крыши. Этот тип кровли также подвержен сколам и трещинам.

2. Кедровая черепица

Кедровая черепица создает красивую традиционную мансардную крышу. Они легче сланцевой черепицы и, следовательно, могут прослужить дольше и оставаться на месте на крутом уклоне крыши. Однако кедровые встряски требуют обслуживания в течение всего срока службы, которое включает в себя окрашивание и герметизацию всей крыши, а также замену сломанной, треснувшей, деформированной или гнилой черепицы. Из-за крутого уклона сторон крыши этот ремонт затруднен, поэтому чем меньше требуется ремонт, тем лучше.

3. Плитка в виде бочкообразной формы

Плитка в форме бочкообразной формы традиционно использовалась в домах в средиземноморском и испанском стилях миссий, а в более жарких регионах она стала более популярной для всех стилей крыш и во всех климатических условиях благодаря своей долговечности и красивой эстетике. Бочкообразная черепица очень тяжелая, поэтому для ее поддержки может потребоваться дополнительное структурное усиление крыши. Их вес также делает их проблемой, поскольку скат крыши очень крутой, что создает дополнительную нагрузку на черепицу и крышу, удерживающую их. Уклон также представляет собой проблему для ремонта, и для обслуживания крыши следует привлекать профессионалов.

4. Асфальтовая черепица

Асфальтовая черепица является доступным вариантом для замены мансардной крыши, но, как и шифер и бочкообразная черепица, они тяжелые и из-за большого уклона крыши могут соскользнуть вниз по крыше. время, несмотря на дополнительные меры, чтобы удержать их на месте, такие как дополнительные гвозди и герметик.

5. Синтетическая черепица

Синтетическая черепица изготавливается из переработанного материала и представляет собой легкую альтернативу другим материалам для замены мансардных крыш. Одним из основных преимуществ синтетической черепицы является то, что она имитирует внешний вид других материалов, поэтому вы можете получить желаемый вид мансардной крыши, но без недостатков других материалов.

Композитная черепица Brava — лучший вариант замены мансардной крыши

Компания Brava предлагает лучшую альтернативу традиционной испанской глиняной черепице, натуральному сланцу и кровельному покрытию из кедрового щебня. Наша черепица изготовлена ​​из 100% переработанных материалов. Отходы от установки могут быть переработаны, и если крышу когда-либо потребуется заменить, материал можно снова переработать.

Шифер Старого Света

Шифер традиционно использовался в качестве кровельного материала для мансардной крыши, но современные варианты позволяют создать вид Старого Света без недостатков традиционного сланца. 9№ 0003

Одним из преимуществ традиционной кровли из сланцевой черепицы является то, что черепица со временем меняет цвет и состаривается, что придает ей естественный состаренный вид. Минус в том, что окончательный цвет плитки вы не узнаете долгие годы.

Сланцевая плитка Old World от Brava решает эту проблему благодаря 10 доступным цветам, передающим тонкие аутентичные нюансы цветовых вариаций, встречающихся в природе. Наши формы отливаются из кусков сланца, выточенного вручную, поэтому наш продукт имеет естественную кромку, толстый профиль и насыщенный цвет по всей плитке, что придает ей красивый, аутентичный вид.

Испанская плитка в форме бочонка

Испанская плитка в форме бочонка Brava воссоздает внешний вид традиционной глиняной плитки, которая со временем естественным образом состарилась. Легкая черепица — отличная идея для замены мансардной крыши, и вам не придется беспокоиться о том, что она соскользнет с крыши со временем. Наша черепица не требует обслуживания в течение всего срока службы, поэтому вам не придется беспокоиться о дорогостоящем ремонте сложной линии крыши.

Кедровый коктейль

Наша черепица Cedar Shake вдохновлена ​​вечной красотой традиционной кедровой черепицы, но без недостатков.
