Двухскатная крыша своими руками: разновидности и фото

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

О нюансах самостоятельного проектирования двухскатной крыши, порядке проведения работ при её строительстве своими руками мы рассказывали ранее в этой статье, обязательно прочитайте!!!

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

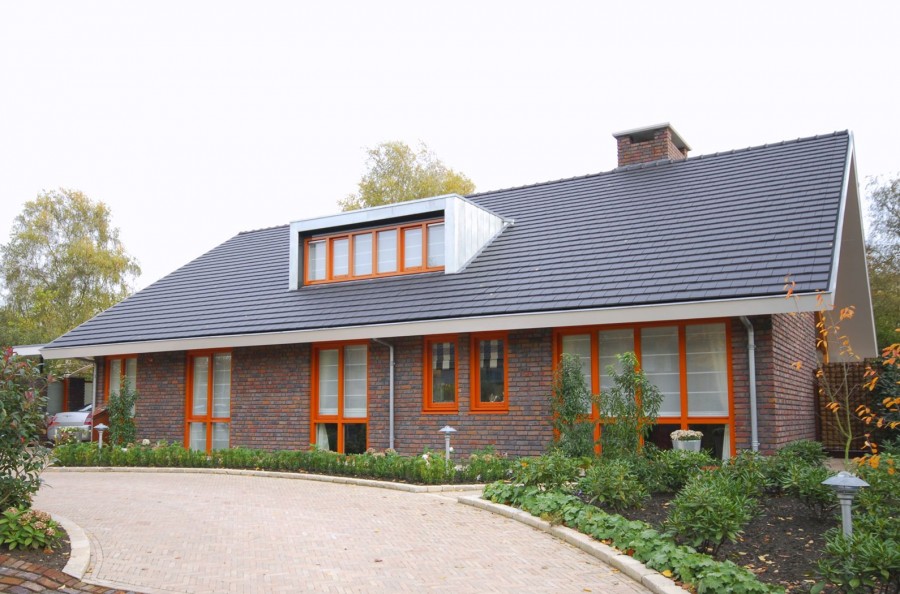

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
лежень в виде горизонтального бруска, нужен для распределения нагрузки;
свес крыши, который защищает стены здания от влаги, предотвращая потёки;
обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

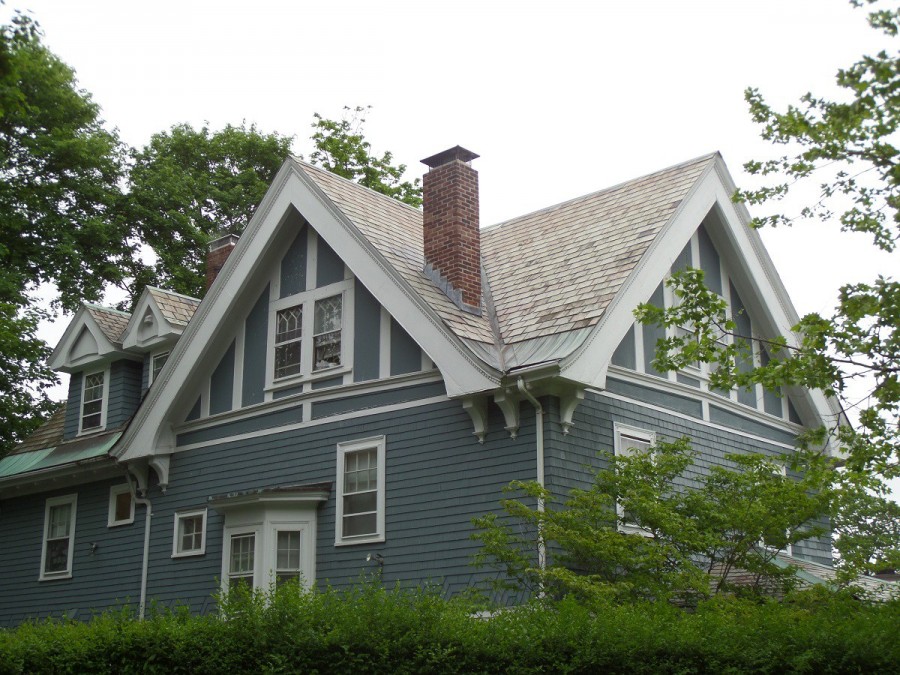

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

: Симметричная двускатная крыша имеет лаконичный вид

: Симметричная кровля оптимальна для кирпичного здания

: Вальмовая кровля имеет конструкцию,похожую на двускатную

: Асимметричная форма крыши делает здание оригинальным

: Простая двухскатная крыша подходит для домов из любых материалов

: Асимметричная крыша не требует особого ухода

: Монтаж кровельного материала проводится после полного завершения крепления стропил

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

простое проектирование и строительство;
лёгкий уход, быстрый сход осадков;
быстрый монтаж кровельного покрытия;
минимальное количество стыков, рёбер и соединений;
одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Чертежи крыш частных домов (75 фото) — фото

Проект кровли

Кровля вальмовая г образная

Двухскатная полувальмовая кровля

Вальмовая крыша стропильная система

Стропильная система вальмовой крыши с кукушкой

Стропильная система двухскатной крыши с мансардой

Схема стропил вальмовой кровли

Крыша 4х скатная металлопрофиль

Полувальмовая кровля стропильная система

Полувальмовая крыша стропильная система

Проектирование кровли

Стропильная система двухскатной крыши под керамическую черепицу

Стропильная система двухскатной мансардной крыши

Разрез вальмовой кровли чертеж

Схема двухскатной ломаной крыши

Уклон односкатной крыши калькулятор

Калькулятор стропил двускатной крыши

Схема стропильной системы вальмовой кровли

Чертёж мансардной крыши двухскатной

Полувальмовая мансардная крыша стропильная система

Формы крыш

Дом с ломаной крышей

Вальмовая и полувальмовая крыша

Конструктивные формы крыш

Угол конька вальмовой крыши

Стропильная система мансардной кровли

Четырехскатная шатровая кровля

Вальмовая кровля конструкция чертежи

Вальмовая кровля стропильная система чертежи

Многощипцовая крыша стропильная система

Вальмовая и полувальмовая крыша

Чертеж одноэтажного крыши

Вальмовая кровля стропильная система разрез

Стропильная система двухскатной крыши с фронтоном

Основные геометрические формы скатных крыш

Вальмовая стропильная система

Вальмовая кровля стропильная система чертежи

Название элементов стропильной системы

Стропильная система двухскатной крыши с мансардой

Стропильная система четырехскатной крыши

Устройство стропильной конструкции вальмовая

Вальмовая крыша с фронтоном

Фронтонный свес стропил

Схема стропильной конструкции двускатной крыши

Крыша дома вальмовая конструкция

Стропильная система крыши устройство конструкция

Вальмовая кровля стропильная система

Стропильная система мансардной крыши схема вальмовой

Полувальмовая кровля стропильная система

Стропильная система ломаной крыши

Четырехскатная крыша система стропил

Вальмовая крыша с разными углами наклона скатов

Полувальмовая крыша стропильная система

Шатровая кровля 10х11 чертеж

Вальмовая мансарда стропильная система

Вальмовая мансардная кровля

Трехскатная вальмовая крыша

Чертеж четырехскатной ломаной крыши

Стропильная система двухскатной крыши 6на4 с мансардой

Балочная система вальмовой крыши

Конструкция многощипцовой крыши

Угловая вальмовая крыша стропильная система чертеж

Стропильная система вдвускатной крыши

Стропильная система четырехскатной вальмовой крыши

Двухскатная ломаная крыша стропильная система

Стропильная система крыши устройство конструкция

Четырехскатная кровля стропильная система

Вальмовая мансардная крыша стропильная система

Барнхаус стропильная система

Стпопильная система двускатной крыши

Крыша вальмовая четырехскатная расчет

Ендовая крыша стропильная система чертеж

типов крыш: полное руководство по наиболее распространенным вариантам

(Изображение предоставлено Марком Болтоном c/o Oakwrights)

При таком огромном разнообразии типов крыш в мире архитектуры может показаться ошеломляющим, когда дело доходит до понимания стиля, который у вас уже есть, или дизайна, который больше всего подходит для вашего нового дома.

Тип крыши, который вы выберете, окажет огромное влияние на окончательный вид вашего дома, поэтому действительно стоит разобраться в том, какие у вас будут варианты, и понять жаргон, который относится к этому важнейшему элементу дизайна.

Наш путеводитель по типам крыш создан для того, чтобы все упростить, в нем представлены наиболее распространенные в Великобритании варианты, а также дома, которые они лучше всего подходят. Мы также включили удобное объяснение терминологии, чтобы гарантировать, что вы не будете сбиты с толку какой-либо информацией, которую вы получаете по пути.

Наиболее распространенные типы крыш

Существует огромное количество типов крыш, и, чтобы еще больше запутать ситуацию, каждый тип часто доступен в нескольких вариантах. Так же, как важно понимать различия между конструкциями крыш, так же важно понимать различные формы и формы.

«При проектировании здания часто можно считать само собой разумеющимся, что крыша — это вещь, подходящая для всех, но это определенно не так», — объясняет Тревор Корсер из JTC Roofing Contractors . «Существует огромное количество типов крыш, все они служат разным целям и больше подходят для определенных погодных условий и стилей здания».

Здесь мы стремились охватить наиболее распространенные типы крыш, с которыми вы, вероятно, столкнетесь, чтобы помочь вам точно знать, какие у вас есть варианты и какой стиль лучше всего соответствует вашим потребностям.

The types of roof we cover here are:

Gable
Hip
Flat
Mansard
Pent (monopitch)
Curved
Dormer
Parapet
Hip and valley
Clerestory
M в форме
Jerkinhead

Терминология типов крыш

Перед тем, как разобраться с различными типами крыш, полезно понять их жаргон.

Фронтон : Треугольный участок стены в конце коньковой крыши
Бедро : Внешний угол, где сходятся две стороны крыши
Конек : Горизонтальный пик крыши, грани крыши сходятся
Карнизы : Нижний край крыши (обычно здесь располагаются софиты, водосточные желоба и фасция)
Мансардное окно : Вертикальное окно, выступающее из основной крыши, обычно под углом 9Угол 0 градусов
Долина : Внутренний угол между двумя наклонными крышами

1.

Двускатные крыши

Двускатные крыши являются одним из наиболее популярных вариантов для британских домов, предлагая достаточное пространство на крыше, будучи прочными, устойчивыми и простыми в монтаже. построить. Они также являются одним из самых простых и мгновенно узнаваемых типов крыш.

Наиболее распространенным типом двускатной крыши является открытый фронтон. Он состоит из двух наклонных поверхностей крыши, которые равны по размеру и встречаются на коньке наверху. Это идеальный выбор для домов прямоугольной формы, в результате чего две стены доходят до вершины крыши, а две другие доходят до желоба.

Открытая двускатная крыша является наиболее распространенным типом двускатной крыши. (Изображение предоставлено JTC Roofing Contractors)

Существует несколько типов двускатных крыш, в том числе:

Прямоугольный фронтон: Этот тип двускатной крыши располагается над прямоугольным домом как отдельный элемент — концы фронтона выступают наружу немного и обычно облицованы плиткой или обшивкой, а не кирпичом.

Поперечные фронтоны: Поперечные двускатные крыши используются для объектов, которые немного сложнее по своей конструкции, чем просто прямоугольные дома. Они имеют два или более коньков крыши, которые пересекают друг друга, часто перпендикулярно.

Коробчатые двускатные крыши имеют закрытые фронтонные концы. (Изображение предоставлено JTC Roofing Contractors)

Поперечные двускатные крыши часто используются в домах более сложной формы. (Изображение предоставлено JTC Roofing Contractors)

2. Шатровые крыши

Еще один очень распространенный тип крыш в Великобритании с удлиненными шатровыми крышами, которые сейчас очень популярны.

Вальмовые крыши имеют две трапециевидные поверхности крыши на длинных сторонах дома и две треугольные плоскости на более коротких сторонах, все с наклоном к наружным стенам дома. На крыше нет фронтонов или вертикальных секций, и все грани обычно имеют одинаковый уклон.

Как и в случае с двускатными крышами, существует несколько вариантов конструкции вальмовой крыши:

Перекрестная вальмовая: Это распространенный тип крыши с перпендикулярным вальмовым сечением, образующим L- или T-образную форму.

Шатр пирамиды: Этот тип крыши характерен для зданий квадратной формы, а не прямоугольной. Все четыре треугольные секции крыши сходятся в одной центральной точке вершины.
