Ретро проводка в деревянном доме

Некоторое время назад именно так и делалась проводка — к стене прибивались изоляторы, к ним крепились витые провода. Потом пошла мода на скрытую проводку. Все старались максимально спрятать провода, оставив снаружи только рамки розеток и выключателей, и их сделать тоже как можно менее заметными. Но последние модные тенденции снова возрождают открытый тип проводки. Он замечательно вписывается в стиль лофт, замечательно смотрится в деревянных домах из бревна. В срубах ретро-проводка уж точно лучше выглядит, чем использование пластиковых кабель-каналов. А внутренняя проводка в деревянных стенах — это очень сложная, практически невыполнимая затея.

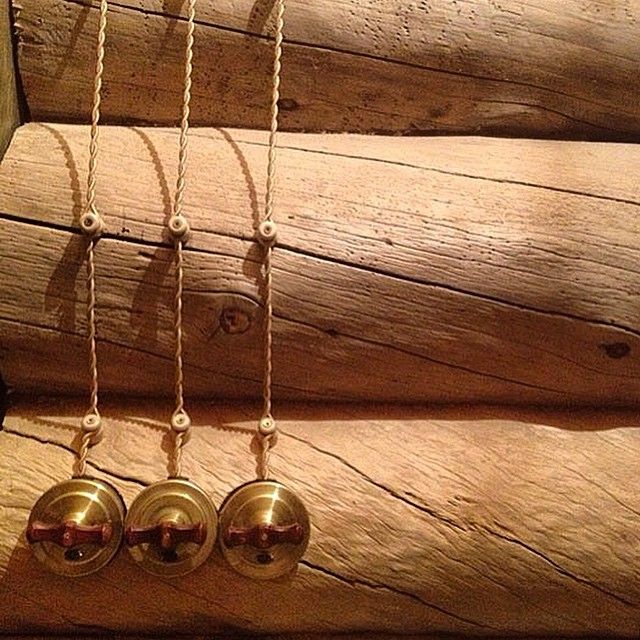

С некоторыми стилями ретро проводка сочетается идеально

Содержание статьи

  • 1 Причины, по которой выбирают наружную проводку
  • 2 Материалы для ретро-проводки
    • 2.1 Витой кабель
      • 2.1.1 Виды кабелей
      • 2.1.2 Производители
      • 2.1.3 Как сэкономить
    • 2. 2 Изоляторы
    • 2.3 Розетки, выключатели и распаечные коробки
  • 3 Правила устройства
  • 4 Ретро проводка в интерьере
    • 4.1 Фото интерьеров
    • 4.2 Коллекции розеток/выключателей в ретро стиле

Причины, по которой выбирают наружную проводку

Первая причина ясна — эстетические соображения. Вторая — технические сложности при выполнении скрытой проводки в домах из бревна. По требованиям ПУЭ в сгораемых конструкциях (деревянных стенах) прокладка проводки может проводится только в глухих (без перфорации) металлических коробах. Второй вариант — в негорючей штукатурке. Причем окружать проводник должен слой в 1 см. Мягко говоря, это трудновыполнимо.

Грамотно сделанная ретро проводка служит украшением интерьера

Проблема в прокладке кабеля проводки в металлических коробах состоит не только в том, что придется делать глубокие штробы. Основная сложность в том, что деревянный дом все время меняет свою высоту. Даже после того как прошла основная усадка, изменения есть и носят они сезонный характер — во влажные периоды стена становится выше, в сухие оседает. Разница в высоте может составлять до 5-7 см на один этаж. Так как металлические короба не тянутся, это становится серьезной проблемой. В общем, получается, что открытую проводку сделать проще. Ну а раз уж провода будут тянуться поверх, то из них можно сделать украшение, что и получается, если грамотно сделать ретро-проводку.

С точки зрения пожарной безопасности она вполне соответствует требованиям: монтируется на расстоянии 12-18 мм от горючих стен, опирается на керамические или металлические (негорючие) изоляторы. Провод для прокладки используется витой, с пониженной горючей способностью. Так что и с этой стороны проблем нет.

Если выдержать все в едином стиле, выглядит очень неплохо

Розетки, выключатели, распаечные (монтажные) коробки можно использовать обычные — пластиковые. Но чтобы выглядело все органично, имеет смысл поставить фарфоровые или металлические и тоже в стели «ретро». Они также отвечают требованиям безопасности, так как сделаны из несгораемого материала.

Материалы для ретро-проводки

Для устройства ретро-проводки необходим специальный витой шнур и изоляторы (ролики). Остальные составляющие — распаечные коробки, выключатели и розетки для экономии можно взять обычные пластиковые. Важно чтобы они отвечали требованиям: у них должны быть задние стенки из негорючих материалов. То есть можно брать те, которые разрешено монтировать на сгораемые стены.

Витой кабель

Витой шнур для ретро проводки делают на основании многожильного медного проводника, который упаковывают в ПВХ изоляцию. Таких оболочек две. Поверх второй наносится текстильная оболочка. Обычно это технический шелк, который пропитан антиперенными составами (понижают горючесть). Может быть оплетка из хлопка.

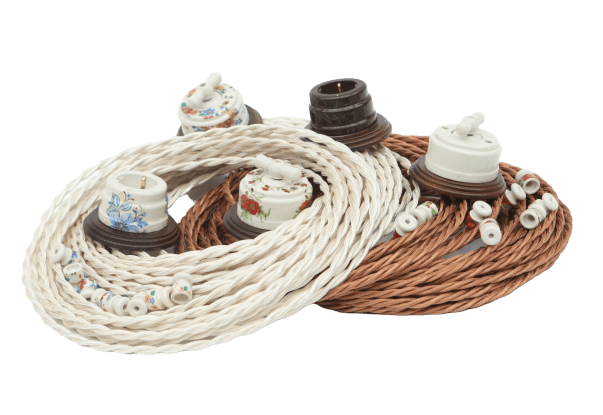

Витой кабель для ретро-проводки
Виды кабелей

Кабели бывают из 2, 3 или 4 проводников. Для выполнения ретро проводки по всем правилам понадобится витой кабель из трех проводов: один проводник будет фазным, второй — нулем (нейтралью), третий — защитным («землей»).

Выпускаются витые кабели с сечением жил 1,5 мм2 и 2,5 мм2. Больших сечений нет. При разработке схемы надо это учитывать и проектировать проводку по типу лучевой разводки. На розетки берут кабель сечением 2,5 мм2, на каждую линию можно «повесить» 2-4 штуки. Но суммарная мощность подключенных приборов не должна превышать 3 кВт, причем величина потребляемого тока не должна быть больше 16 А. Вот тут придется покрутиться, особенно в кухне, где включается много мощной бытовой техники. Но для кухни часто выбирают в качестве отделки плитку, а ее кладут на выровненную штукатуркой стену. На плитке витой шнур смотреться не будет точно, так что имеет смысл делать скрытую проводку.

На освещение берут витой кабель сечением 1,5 мм2, на одной линии максимальная нагрузка 2 кВт или 10 А потребляемого тока. Для освещения этого обычно более чем достаточно даже на две комнаты — можно включить 20 штук стоваттных ламп, а экономок или светодиодных и того больше.

Шнур для ретро-проводки надо выбирать не столько по внешнему виду, сколько по качественным показателям
Производители

Производители витого кабеля для ретро проводки предлагают довольно широкую палитру цветов оплетки на выбор. С этим проблем нет. В продаже сегодня есть кабель европейского и российского производства. Европейский дороже примерно на 20-30%. Наиболее известные итальянские фирмы Gambarelli, Cordon Dor, Fontini Garby. Из этих трех производителей лучший провод у Gambarelli. Он самый жесткий, хорошо ложится на изоляторы. Но стоят эти кабели немало: метр 3*1,5 стоит порядка 2-4$, а 3*2,5 обойдется в 3-5$ за метр. Есть еще немецкий производитель Replikata, да и много других, но у них нет представительств в России, заказывать надо на «родном» сайте. Правда, заказ вместе с доставкой обходится почти в 2 раза дешевле, чем покупка аналогичного товара «на месте». Так что стоит поднапрячься.

Элеткрокабели в стиле ретро есть импортного и отечественного производства

Есть также российские производители: фабрика электрических товаров «Гусевъ», VILLARIS (российско-испанская), Gemini Electro, Bironi. Тут цены значительно скромнее: цена за метр трехжильного витого кабеля 3*1,5 — от 87 руб (это около 1,3$), с более толстой жилой — 2,5 мм2 —  121 руб/м (порядка 1,8$).

Как сэкономить

Даже если брать относительно недорогие провода для ретро-проводки российского производства, сумма в итоге набегает немалая. Линий получается много, ведь розеточные группы надо тянуть каждую отдельно от щитка. Получается солидный метраж. Чтобы сэкономить, можно сплести кабель самостоятельно из подходящего по характеристикам шнура. Есть два варианта:

Кроме экономии этот вариант хорош тем, что при необходимости можно сплести шнур большего диаметра. Эти провода есть и на 4 и на 6 мм2. Так что можно дерзать. Второй плюс — можно шнур не просто свить-скрутить, а сплести что-то, хоть обычную косичку. Правда, расход шнура при этом будет больший, но вид точно получится винтажный.

Плести лучше по месту — отрезали кусок нужной длины добавив 20-30% идет на скрутку (на 1 метр готового кабеля идет 1,2-1,3 метра шнура). Закрепили вверху, дальше скручиваете до места установки первого изолятора по часовой стрелке. Обошли изолятор, а дальше крутите в обратном направлении — против часовой стрелки и так далее. Чем хорош этот вариант? Не надо мучатся с заплетающимися концами они раскручиваются «автоматом», и, при усадке деревянного дома, можно будет снять проводку с изолятора, сделав несколько витков, устранить провисание кабеля.

Изоляторы

Под фиксацию витого кабеля необходимы изоляторы или ролики. Делают их из керамики, могут они быть окрашены в разный цвет. Диаметр основания могут иметь 18-22 мм, высоту — от 18 до 24 мм. Верхняя часть есть двух типоразмеров: узкая и широкая.

Если кабель будете использовать из двух проводов, можно брать те, что с узкой верхушкой, если проводов будет три — удобнее с широкой. В остальном никаких требований и ограничений.

Верхняя часть может быть узкой или широкой

Для установки крепежа через весь изолятор идет сквозное отверстие. В зависимости от размера изолятора надо подобрать саморез для дерева или дюбель для каменных или бетонных стен. Цвет крепежа подбираете в зависимости от цвета керамики, а по длине — он должен заходить в стену не менее чем на 2/3. Так что придется искать длинные и тонкие. Некоторые производители продают крепеж в комплекте. Очень удобно и сильно экономит время.

Розетки, выключатели и распаечные коробки

Как уже говорили, можно использовать обычные розетки/выключатели, но сама ретро проводка в таком случае смотрится несколько странновато. Основной шик как раз в вот этих странных и необычных вещицах, которые как раз и придают всей затее тот самый шарм.

Очень интересная серия российской фирмы Bironi (Бирони)

На рынке снова-таки есть ретро-электрика родом из Европы, есть российского производства. Если по поводу оформления отечественные производители мало в чем уступают, то по качеству электрической части лучше все-таки европейская продукция. Можно также найти подобные изделия китайского производства. Тут снова-таки по внешнему виду может быть все неплохо, но качество контактов — как повезет (собственно, как обычно).

Тем не менее, покупают обычно керамические розетки и выключатели российского производства. Слишком высока разница в цене. Одна керамическая единица розеток/выключателей родом из Европы стоит от 20-30€ (есть и значительно дороже). Выключатели российского производства стоят от 1000 руб (около 14€).

При установке можно, как на фото, использовать рамки или подкладки. Они тоже есть в довольно широком ассортименте. Можно подобрать их в тон стен, можно купить некрашеные и на месте оформить так как вам хочется. В принципе, можно обойтись и без них, но только в брусовом доме.

Длинная распаечная коробка для ретро-проводки

Также есть из керамики распаечные коробки. Обычно они круглые, но имеют относительно небольшие размеры. Только у испанской фирмы  Llinas есть длинные фарфоровые монтажные коробки. У них же кстати, меньшие цены на остальную продукцию примерно на 30% (если сравнивать со среднеевропейскими), а качество вполне пристойное.

Правила устройства

В общем и целом, соблюдать надо общие правила прокладки проводки:

  • каждое ответвление делается в монтажной (распаечной) коробке;
  • от коробки линия опускается вертикально вниз;
  • минимальное расстояние розетки/выключателя от дверного косяка или оконного откоса — 10 см;
  • расстояние от коммуникаций (водопровод, газопровод, отопление) — не менее 50 см;

По современным нормам высота установки розеток и выключателей не нормируется, а также разводка от автомата может идти под потолком или в полу. Многим не нравится большое количество проводов, которое придется тянуть на виду. В каждой комнате, как минимум, под потолком должно быть две отдельных трассы — на освещение и на электророзетки. Уже такое обилие проводов сложно сделать привлекательным. Потому некоторые хозяева предпочитают скрыть подводку за чистовым потолком. Там, обычным кабелем подходящего сечения, ведут питание от автомата, установленного на домовом щитке. Распаечную коробку устанавливают сразу под потолком (не нарушение, но работать неудобно), от нее опускают вниз витой провод до выключателя или розетки.

Правила прокладки открытой ретро проводки

Но это были общие правила. Теперь собственно о том, как монтировать витой электрокабель. Сначала устанавливают изоляторы. Максимальное расстояние между ними — 80 см, оптимальное — порядка 50-60 см, в некоторых случаях приходится делать 30 см. Если говорить о доме из бревна, устанавливают изоляторы для ретро проводки в каждый второй венец.  Это самый лучший вариант.

Как показано на рисунке выше, розетку или выключатель ставят примерно на расстоянии 50 см от последнего изолятора. Это расстояние можно сделать немного меньше, но лучше не увеличивать — провод может провиснуть. Его, конечно, можно обрезать и подключить заново, но не всегда хочется возится.

Нормы размещения изоляторов из старой книги

На фото выше показано на каком расстоянии друг от друга устанавливать изоляторы при повороте проводки. Это нормы из старого учебника, но они, скорее всего, актуальны и сейчас.

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателейЦвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьераНеплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать…. Это вариант с пластиковыми монтажными коробками и выключателямиРетро-проводка может быть сделана в трубах. В них закладывается обычный кабельТак выглядит ретро проводка из труб в интерьереКак можно организовать двойную розетку в узком простенке между окнамиНа кухне проводка в стиле ретро тоже смотрится вполне органично

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочкаРоссийская фирма Гусев выпускает фарфоровые розетки/выключатели с росписьюЭто их электрика в белом с латунными элементамиЕще одна хорошо зарекомендовавшая себя фирма — СальвадорЭто их интересные сдвоенные розеткиРоспись все-таки смотрится неплохо, но требует чтобы стиль соответствовалЭто фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другойЕсть и такие. Они больше будут сочетаться со стилем модерн или ретроИ такой вариант. Его, кажется, можно вписать даже в классику

Варианты исполнения открытой проводки

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Варианты исполнения открытой проводки

Скрытый тип проводки как способ прокладки электрокоммуникаций вошел в обиход не так давно. Очень долго провода вели непосредственно по вертикальным поверхностям помещения, без заглубления их в тело стены. Как ни странно, но сегодня подобный способ обустройства питающих магистралей опять входит в моду.

При этом, как правило, ретро проводка олицетворяет составной элемент дизайна, дух которого переносит нас на несколько десятков лет назад, в старину.

Существует целых пять вариантов исполнения открытой проводки, но только два из них имеют право на продолжительную эксплуатацию. Первый способ, пусть и модифицированный, заставляет вспомнить о традициях, ну а второй демонстрирует ультрасовременный подход

К открытой проводке обращаются не только при организации электроснабжения деревянного дома. Напомним, что согласно правилам устройства электроустановок (ПУЭ) проводка в таком жилье должна проходить по поверхности стен, поскольку располагать кабель внутри деревянных конструкций опасно. К тому же каналы для скрытой проводки в деревянном доме надо создавать еще на стадии возведения сруба, аккуратно просверливая насквозь венец за венцом. Так делают вслед за финнами и некоторые наши строительные фирмы, игнорируя отечественные СНИПы.

В то же время открытая проводка способна прийти на выручку и в многоквартирном жилье. Если, предположим, нуждаются в подсоединении к сети дополнительные «потребители энергии», однако затевать ради этого серьезные ремонтные работы нет ни сил, ни желания, ни средств. Наконец, открытую проводку можно выбрать… по стилистическим соображениям.

Важно! Открытая проводка проста в монтаже, обслуживании и контроле, к тому же ее несложно усовершенствовать, проложив новые магистрали и добавив несколько оконечных электроустановочных устройств.

Начнем, пожалуй, с традиционного (исторического) способа – прокладки открытой проводки скрученным (витым) проводом на керамических изоляторах. Кстати, этот метод считается наиболее эстетически выразительным. К нему часто прибегают, если городской интерьер оформляется в стиле ретро или кантри. Самостоятельно скручивать толстые многожильные медные провода с двойной изоляцией, а потом отправляться на поиски керамических изоляторов по заброшенным деревенским домам или рыночным развалам больше нет необходимости. В ассортименте компании Бирони, занимающийся продажей

электроустановочных изделий и сопутствующих расходных материалов, можно найти двух- или трехжильный провод и фарфоровые ролики. Причем оба изделия представлены в широкой цветовой гамме: есть не только белые, но и золотые и др.

Особенности монтажа проводки на изоляторах

— Керамические ролики фиксируются на расстоянии 4 см от края розетки, выключателя или распаечной коробки. если витой кабель монтируется горизонтально, изоляторы располагают с шагом не более 45 см. В противном случае провод может провиснуть. если же кабель проходит вертикально, нужен шаг чуть больше – до 50 см. на повороте провода принято использовать два керамических изолятора, расположенных под углом 45°.

— Со стороны розеток и выключателей, а также в местах прохождения угловых изоляторов витой провод перевязывают. оптимальный материал для этой цели – тканевая оплетка, снятая с ненужных обрезков кабеля. благодаря подобной манипуляции провод не будет натягиваться.

— Проводку витым кабелем (витой провод) на керамических изоляторах можно скомбинировать с кабель-каналами. В этом случае магистральные (горизонтальные) линии будут прокладываться в коробах, проходящих вдоль пола или у потолка, а вот подъёмы (опуски) к оконечным изделиям – выполняться витым проводом на евророликах.





Помните, что керамический изолятор надо монтировать с таким расчетом, что на один метр горизонтальной ветки должно приходиться пять или более диэлектрических элементов. Выключатели и розетки для наружной проводки монтируют с учетом их качественной и надежной изоляции. Для получения эффектной внешне плетенки, надо после каждого изолирующего керамического элемента изменять кручение кабеля.

А вот не такой «древний» способ обустройства открытой проводки на скобах куда менее эстетичен. Хотя, надо заметить, реализуется существенно дешевле, да и расходные материалы найти куда проще. Здесь основные «фигуранты» – медные трехжильные кабели в двойной или тройной изоляции и пластиковые или металлические электротехнические скобы, которых предостаточно на любом строительном рынке. Металлические электротехнические скобы дороже: в зависимости от диаметра и конструктивного решения (различают одно- и двухлапковые, а также двухкомпонентные хомуты).

Менее кустарно выглядит проводка внутри гофрированной трубы. Для реализации этого способа используют специальные электротехнические ПВХ-«коллекторы», которые не поддерживают горения и защищают кабели от случайных механических повреждений.

Кабель или скрутка из проводов затягивается внутрь трубы, после чего «гофра» фиксируется на стене или потолке с помощью металлических монтажных полос или специальных пластиковых клипс.

Прямой конкурент уже описанному традиционному способу – проводка в кабель-каналах и плинтусах. Более удобны пластиковые кабель-каналы. Сначала они монтируются на стены и потолок, а потом внутрь укладываются провода и закрываются крышками. Важное достоинство кабель-каналов – возможность «доработать» проводку или проконтролировать её состояние, просто удалив на время ту или иную крышку. Кроме того, аксессуары (заглушки, различные варианты «углов») заметно упрощают обустройство электрической сети. А вот область применения электротехнических плинтусов существенно уже: они призваны скрывать лишь те провода, что идут непосредственно к розеткам. Однако за счет эластичности подобные изделия могут использоваться на стенах значительной кривизны.

Особенности монтажа кабель-канала

— Прежде чем приступить к монтажу, определяют оптимальное сечение кабель-канала. Учтите, что между проводами должен сохраняться небольшой зазор. «Набивать» короб под завязку не стоит, лучше взять изделие чуть большего сечения. Кстати, это замечание касается только тех коробов, в которых отсутствуют разъединительные перегородки («полочки»). Последний помогает сортировать кабели.

— Составить перечень необходимых аксессуаров помогает подробный план с разверткой проводки по стенам и потолку. Аксессуары – это внутренние и наружные поворотные углы, торцевые заглушки, тройники, переходы под кабель-канал другого сечения и т. п. Конечно, можно справиться и без них, но хотя доборные элементы и увеличивают смету, зато существенно упрощают и ускоряют процесс монтажа.

— В случае ровных стен и потолка кабель-канал можно просто прикрепить термоклеем. А вот неровная подложка вынуждает использовать для монтажа дюбель-гвозди (бетонные или кирпичные поверхности), а также шурупы (деревянная основа).

— Открытая проводка может стать одним из стилеобразующих элементов. Витой кабель на изоляторах напомнит о традициях, ну а короба от ведущего производителя «Бирони» подчеркнет современную эстетику.

 Необходимо помнить, что наружная электропроводка должна эксплуатироваться в безопасном режиме. Поэтому необходимо соблюдать требования технологии и грамотно проводить коммуникации по вертикальным поверхностям помещения.



   Статистика утверждает, что основная часть пожаров в деревянных домах возникает из-за неисправности в электропроводке. Электропроводка в доме может быть как скрытой (внутренней), так и открытой.

           Многие специалисты рекомендуют пользоваться открытым способом. Тем не менее многие собственники домов предпочитают скрытую проводку, оправдывая это тем, что она не портит интерьер. На самом деле красивой можно сделать и открытую проводку, а именно с помощью витого провода на керамических изоляторах с керамическими установочными изделиями в стиле «ретро». Основное преимущество в данном типе электропроводки – это воздушный зазор между кабелем и стеной, что повышает уровень пожарной  безопасности.

           К сожалению, до недавнего времени этот способ был забыт, многие установочные элементы исчезли

          Сегодня все возвращается на круги своя. И данный тип электропроводки является не только безопасным, но и очень модным на  сегодняшний день.с рынка.

Ретро электропроводка в деревянном доме: фото, видео, монтаж

Создание интерьера под старину сегодня очень популярно, особенно в загородных домах из дерева и банях. В связи с тем, что эти строения пожароопасны, правилами ПУЭ допускается установка открытой электропроводки. Вот тут-то и возникает проблема – провода своим скучным видом могут испортить дизайн комнат. Чтобы «убить двух зайцев одним выстрелом» — не нарушать правила ПУЭ и при этом сохранить декоративный дедушкин интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы просто расскажем читателям сайта Электроэксперт, как сделать ретро электропроводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

  • Устройство декоративной проводки
  • Взвесьте все за и против
  • Особенности монтажа
  • Как сэкономить на материале
  • Оригинальные фото идеи

Устройство декоративной проводки

Как и обычный кабель, витые провода состоят из двух или трех жил, в зависимости от наличия в деревянном доме или квартире системы заземления. Что касается внешней изоляции проводов, то она имеет декоративный вид, что, собственно, и создает эффект ретро-стиля. Чаще всего в качестве внешней оболочки используется шелк, пропитанный негорючим составом. Кроме того, жилы дополнительно защищены поливинилхлоридной изоляцией, цвет которой соответствует стандартам цветовой маркировки проводов. Ретро-проводники медные сечением от 0,75 до 2,5 мм 2 .

Кроме того, к старинному электроустановочному комплекту в деревянном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки и, конечно же, фарфоровые изоляторы. Все они имеют соответствующий внешний вид, характерный для стиля ретро, ​​что можно увидеть на фото и видео ниже.

Видеообзор всех комплектующих

Взвесьте все за и против

Прежде чем переходить к инструкции по монтажу ретро электропроводки в деревянном доме своими руками, необходимо выяснить, нужна ли она вообще, взвесив все преимущества и недостатки этого варианта.

Что касается положительных моментов, то это, конечно же, оригинальный внешний вид, который дополнит интерьер комнаты со старыми деревянными стенами. Недостатков гораздо больше. Основными недостатками являются значительно возросшая стоимость ретро-проводки (особенно если производителем является фирма-лидер — Fontini или Bironi) и ограниченные условия применения. Относительно последнего следует отметить, что поскольку сечение провода не превышает 2,5 мм 2 , использование такой проводки для подключения варочной поверхности или других мощных электроприборов запрещено, т. к. жилы не выдерживают больших токовых нагрузок.

Подводя итог, хочется отметить, что если вы можете потратиться на более дорогой комплект проводов, розеток и выключателей и при этом проводка не будет использоваться для мощных бытовых приборов, то такой вариант будет весьма оригинальным и разумно. В противном случае можно использовать кабель-каналы «под дерево», которые также используются для монтажа электропроводки в деревянном доме.

Обзор готового варианта старинной линии электропередач вы можете увидеть в этом видео примере:

Внешний вид готовой электросети

Особенности монтажа

Вот мы и добрались до самого интересного для вас вопроса — как самостоятельно провести ретро электропроводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать приведенные ниже рекомендации и действовать согласно следующей пошаговой инструкции:

  1. Определить где будут установлены и базироваться все выключатели, розетки, светильники по этому нарисуйте схему подключения антиквариата. Для примера рекомендуем посмотреть схему электропроводки в квартире-студии.
  2. Перенесите эскизы на стены в соответствии с подготовленной схемой. Чтобы все линии были горизонтальными, рекомендуем использовать самодельный лазерный уровень или купить у производителя специальное приспособление, как показано на фото ниже.
  3. Установите фарфоровые ролики вдоль отмеченной дорожки. Расстояние между изоляторами при монтаже должно быть одинаковым по всей длине проводки в стиле ретро. Обычно расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Фарфоровые валики крепятся шурупами.
  4. Установите накладные розетки, выключатели и распределительные коробки антик в соответствующих местах согласно схеме.
  5. Проложите ретропроводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой, либо клеммами автомобиля. Использование витых проводов в деревянных домах не должно быть из соображений пожарной безопасности. Натяните проводник так, чтобы минимальное расстояние между стеной и проводкой было не менее 1 см (по правилам электротехнических норм). Установка на потолке должна основываться на том же требовании.
  6. После завершения электромонтажных работ проверьте правильность выполненных работ путем визуального осмотра и измерения сопротивления мультиметром. Если все в порядке, можно включать выключатели и пользоваться электричеством в бане или деревянном доме.

Вот по этой технологии выполняется ретро электропроводка своими руками. Как видите, ничего сложного нет, главное быть внимательным и придерживаться самых простых правил, которые мы предоставили. Обращаем ваше внимание на то, что не стоит протягивать проводку для антиквариата на улице, ведь для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где можно установить ретро-провода наружным способом, это в закрытой деревянной беседке, и то, при соблюдении всех мер электробезопасности.

На видео мастер наглядно объясняет, как провести электропроводку на изоляторах:

Консультации специалиста

Как сэкономить на материале

Как мы уже говорили выше, старинная проводка по цене значительно превосходит даже специальную не- горючий кабель ВВГнг, который также используется при монтаже электропроводки в бане и доме на дереве. Чтобы сэкономить на покупке декоративной витой проволоки, можно провести группу обычных кабелей от распределительного щита в трубе или гофре под полом, либо в специальном электрическом плинтусе, а в местах ответвления проводов к розеткам и выключателям , использовать старинную проводку. Таким образом, нужно купить совсем немного дорогого материала и при этом сохранить всю изысканность стиля ретро.

На этом мы закончим обзор ретро электропроводки в деревянном доме. Надеемся, что теперь вы знаете, что это такое и как провести монтаж электропроводки под старину самостоятельно. Напоследок рекомендуем посмотреть фото идеи использования в интерьере декоративного «дедовского» варианта проволоки.

Оригинальные фото идеи

На картинках ниже показано, как можно сделать необычный старинный интерьер в бане и деревянном доме, используя не только ретро провода, но и крашеные трубы. Вот несколько идей, которые мы нашли в Интернете:


Читайте также:

  • Что такое выключатели света
  • Монтаж электропроводки в трубах
  • Как пользоваться индикаторной отверткой

Внешний вид готовой электросети

Консультация специалиста

Видео обзор всех комплектующих

Опубликовано: Обновлено: 16.02.2019 6 комментариев

Открытая проводка в стиле ретро

Дизайн корпуса под старину сейчас в моде. Ретро электропроводка является ярким элементом этого дизайна. При этом он выполнен по новому образцу — современные кабели и монтажные элементы, оформленные «под старину». Но общий вид такой проводки придает особый шарм помещению, в котором она выполняется. Что такое ретро электропроводка, как правильно ее установить, на какие тонкости обратить внимание при работе — мы расскажем в этой статье.

Скажем так, ретро-выключатели — это не винтажные изделия, которым дана вторая жизнь. Винтажные выключатели только внешне имитируют ретро-модель. Внутри каждого изделия находится современный механизм, надежный в работе и, главное, абсолютно безопасный.

Ретро-проводка

Открытая ретро-проводка:

  1. Открытая проводка ретро
    1. Электрические детали и компоненты для электропроводки openretro.
    2. Что такое открытая ретро проводка?
    3. Инструменты и оборудование.
    4. Планирование работы.
    5. Электромонтаж открытой ретро проводки.
    6. Проводка Openretro на каменных стенах.
    7. Сколько стоит монтаж открытой ретро проводки?
  2. Старинный медный выключатель в стиле ретро
    1. Какую модель старинного медного ретро выключателя выбрать.
    2. Способы переключения света.
    3. Выключатели напряжения и тока в стиле ретро из старинной меди.
    4. Материал ретро переключателей.
  3. Старинная медная розетка в стиле ретро
    1. Особенности медных розеток в стиле ретро под старину.
    2. Подборка медных розеток в стиле ретро под старину.
    3. Установка ретро розеток из античной меди.

Компоненты для открытой ретро-проводки

Прежде всего, немного теории. У профессиональных электриков есть термин, определяющий положение проводки по отношению к другим элементам конструкции. Проводка может быть скрытой или открытой. Кстати, если говорить о ЛЭП, а это тоже электропроводка, хоть и огромных размеров, то они бывают воздушными или подземными. На улице воздушные линии электропередач протягивают по столбам или высоким металлическим мачтам или башням (высоковольтные линии), а под землей — в вырытых траншеях или по дну водоемов. Например, так поставлялась электроэнергия из России в Крым.

В жилых помещениях монтаж системы скрытой проводки выполняется несколько иначе. В панельных, блочных и кирпичных домах кабель-каналы пробиты в стенах в нужных местах. Система этих каналов идет от основного ввода электричества в квартиру и далее разветвляется по всему помещению, опираясь на розетки, выключатели и нагрузки.

При необходимости внесения изменений в скрытую электрическую цепь необходимо сделать дополнительные углубления в стене или на потолке, выполнить штукатурные работы.

При открытой системе электропроводки в жилом доме вводится общий кабель, сечение которого рассчитано на максимальную расчетную нагрузку. Дальше по комнатам провода разветвляются, идя по назначению. Но при этом они остаются на поверхности, своеобразно обкладывая стены и потолок. Такое решение придает проводке винтажный вид.

Любая электропроводка требует определенного набора монтажных изделий и электроприборов. Это и сами осветительные приборы, и коммутационная аппаратура.

Что такое открытая винтажная ретро-проводка?

Открытая винтажная проводка ретро может быть выполнена в деревянных домах, построенных из бревна, бруса или каркаса, а также в кирпичных, шлакоблочных и бетонных зданиях.

Проводка Vintage Retro выполняется специальным многожильным медным проводом

Ретро электропроводка устанавливается в чердачных интерьерах и выполняется специальным многожильным медным проводом, который покрыт поливинилхлоридной изоляцией и негорючим синтетическим материалом. Провод можно скрутить из двух или трех жил. Сечение жилы от 1,5 мм3 до 3,5 мм3. Внешняя изоляция провода может быть разного цвета. В продаже большой выбор различных брендов.

Витую проволоку можно скрутить самостоятельно из отдельных жил ручной дрелью, отверткой или электродрелью на малых оборотах

Компоненты открытой проводки (расходные аксессуары) также выполнены в стиле ретро. Они обеспечивают крепление провода к стене или потолку и коммутацию электрической цепи. Это пластиковые или керамические ролики, накладки на круглую поверхность бревна, втулки-втулки для проведения электропроводки через стену, распределительные коробки различных цветов и размеров, выключатели, силовые и слаботочные розетки, с заземлением или без, деревянные или фарфоровые. установка рамок разных цветов.

Цвет и материал фурнитуры вы можете выбрать сами.

Инструменты и оборудование

У опытного профессионального электрика всегда есть специализированный инструмент для выполнения каждой технологической операции. При монтаже открытой ретро проводки необходимо иметь специальные кусачки для зачистки изоляции, обычные пассатижи, набор различных отверток, рулетки, уровень, сверла для сверления сквозных отверстий в стенах, электродрель, отвертку, стремянка.

Планирование работы

Работу следует начинать с проектирования электрооборудования, это может быть обычный чертеж или электротехническая спецификация. На плане наносим места расположения электрических нагрузок, розеток, выключателей и распределительных коробок. Внимательно изучив план, следует установить на нем кабельные маркеры с указанием марок и сечений жил кабеля. Маркеры показывают места установки изоляторов.

На плане также указано место установки распределительного щита. Все маршруты идут к этому коммутатору

По плану можно рассчитать необходимую длину кабеля, количество изоляторов и установочных изделий. К результатам расчета целесообразно добавить 10-15% резерва на случай непредвиденных обстоятельств.

При прокладке открытая ретро проводка , так же производится монтаж оборудования для подключения ТВ антенны, телефона. При установке маркеров рекомендуется разделять кабельные линии по функциональному признаку. Розетки к осветительным приборам, к телевизору и телефону выведены отдельно.

Электромонтаж открытой ретропроводки

Монтаж открытой ретро электропроводки начинается с установки розеток и выключателей. Они соединяют кабели, которые цепляются другим концом к распределительной коробке. После этого отмечаются места установки изоляторов вдоль трассы кабеля. Первый изолятор размещают не дальше 5 см от распределительной коробки. Далее расстояние между изоляторами на соседних линиях должно быть одинаковым и не более 40 см.

При прокладке кабеля следить за соблюдением прямых углов и параллельности соседних линий

Сквозь стены кабель проходит по металлическим трубкам диаметром 20 мм и длиной, равной толщине стен. В медных распределительных коробках провода соединяются друг с другом либо сваркой, либо опрессовкой, либо клеммными колодками. Сварка – самый надежный метод, но ее может выполнять только сертифицированный сварщик. Для опрессовки требуются умелые руки и специальные щипцы. На клеммниках проще собрать установку, но надежность значительно ниже.

Распределительный щит собран по функциональному принципу. Для группы осветительных приборов ставят автоматические выключатели на десять ампер, на розеточную группу применяют дифференциальные автоматы на шестнадцать ампер.

Открытая ретро-проводка на каменных стенах

Самое существенное отличие прокладки открытой ретропроводки по каменным стенам, от работы в деревянном доме, заключается в том, что все монтажные работы необходимо проводить на твердой поверхности. Легко вбить гвоздь в дерево и вкрутить шуруп. В случае каменной (бетонной или кирпичной) стены необходимо применять более трудоемкие операции.

Все шурупы должны быть ввинчены в деревянные или пластмассовые дюбели.

Под каждый дюбель в стене нужно просверлить отвертку диаметром чуть меньше диаметра дюбеля. Отверстия просверливаются перфоратором графитным сверлом по бетону. Затем в это отверстие вбивается дюбель, а в него вкручивается саморез. Эту операцию необходимо выполнить для установки каждого изолятора, а для элементов фурнитуры требуется два винта.

Как установить открытую ретро проводку в доме с каменными стенами смотрите в этом видео.

Сколько стоит установка открытой ретро проводки-обзор цен на работы

Среди профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определенного художественного вкуса. Если электропроводка делается в деревянном срубе, то нужно чувствовать древесину, согласовывать общую схему монтажа и размещения электротехнических изделий с ритмом расположения досок и бревен. В современной городской квартире нужно чувствовать дизайнерский стиль, и открытая проводка не должна ему противоречить.

Высокие требования к квалификации электрослесарей являются предпосылкой повышенных требований к оплате их труда. Цена определяется маркой монтажной компании и, в немалой степени, маркой производителя кабельно-монтажной продукции. Поэтому диапазон цен достаточно широк.

Прокладка витого кабеля зависит от количества жил в нем и от сечения жил.

Старинный медный выключатель в стиле ретро

Какую модель антикварного медного винтажного ретро выключателя выбрать. Прежде чем приступить к установке выключателя, не забудьте рассчитать, сколько и каких осветительных приборов он будет включать и выключать. В зависимости от функциональности медного ретро-выключателя выбор делается в пользу обычной модели или диммера.

Обычный медный ретро-выключатель управляет источником света из одной точки. Эта модель может как включать, так и отключать освещение. Это самый распространенный вариант, который используется в лофт-интерьерах.

Ретро регулятор света способен не только включать или выключать освещение, но и регулировать его яркость за счет понижения напряжения в сети. Диммеры, в зависимости от особенностей конструкции, могут управлять одним или несколькими устройствами одновременно.

Проходные медные ретро-выключатели позволяют управлять светом из нескольких точек: не только выключать освещение, но и переключать цепь с одного выключателя на другой. Часто используется в спальнях или коридорах.

Если Вам необходимо управлять источником света более чем с трех точек, то используйте перекрестные выключатели или промежуточные выключатели. Эти изделия наиболее популярны в спальнях или на лестницах. В зависимости от количества источников света, за которые отвечают выключатели, их делят на одноклавишные, двухклавишные, трехклавишные и так далее. Соответственно, первые могут управлять только одной лампой, вторые – двумя, а последние регулируют работу трех осветительных приборов. раздел.

Крестовые или промежуточные ретровыключатели из меди

Способы переключения света

Медные ретро-выключатели имеют разные типы механизмов: поворотный, нажимной и тумблерный, что напрямую влияет на способ включения света.

Оба перечисленных винтажных коммутатора могут быть сквозными коммутаторами.

Вращающиеся или вращающиеся модели . Управление осуществляется переводом рукоятки смычка в одно положение (цепь замыкается и включается свет) или в другое (цепь размыкается и источник света выключается).

Ретро кнопочные выключатели сочетают в себе модели с клавишами и кнопками. Первые изделия включают световой прибор в верхнее положение клавиши, а выключение — в нижнее. Иногда встречаются модели с обратной ориентацией механизма.

Кнопочные модели замыкают цепь при нажатии. Есть выключатели ключевого типа, которые замыкают и размыкают цепь по очереди с каждым щелчком.

Тумблеры или рычажные ретро-выключатели вместо ключа имеют рычаг управления, который в верхнем положении включает свет, а в нижнем — выключает.

Напряжение и ток в винтажном выключателе из меди.

Напряжение и ток считаются важными параметрами при выборе переключателей. Обратите внимание на эти два показателя, т.к. от них напрямую зависит Ваша безопасность. Производитель указывает максимальные значения, при которых выключатели смогут выполнять свои функции и не выйдут из строя.

Материал ретровыключателей

Стоит подробнее рассмотреть материал корпуса винтажных выключателей.

Самый популярный материал – медь или латунь. Это не просто дань традиции. Эти материалы одинаково хорошо смотрятся в любом интерьере, хорошо справляются с высокими перепадами температур, устойчивы к коррозии, имеют долгий срок службы.

Некоторые производители используют пластик или керамику. Они создают целые коллекции этих материалов. Современные виды пластика обладают прекрасными характеристиками и сравнимы с керамикой по таким показателям, как низкая проводимость тока и термостойкость. При этом пластик отличается малым весом и невысокой стоимостью.

Выбирайте медные выключатели от оригинальных производителей и известных брендов, чтобы избежать подделок и защитить свою жизнь. Электротовары, изготовленные из некачественных материалов, могут стать причиной пожара.

Самые дорогие бренды делают ретро-выключатели из металла: латуни, меди и алюминия. Латунь имеет низкую проводимость тока и устойчива к коррозии. Этот материал очень прочный. Металлические выключатели обычно используются в дорогих лофтовых интерьерах.

Такие характеристики, как цвет и дизайн продукта не важны, а выбираются исходя из вкусовых предпочтений.

Выбирая выключатели для дома, помните, что помимо безопасности и надежности, наши выключатели придадут интерьеру неповторимый стиль.

Старинная медная розетка в стиле ретро

Не все хотят использовать в интерьере только современные разработки в области дизайна и качества строительных материалов. Любители старины предпочитают устанавливать декоративные элементы и антикварную мебель, которые были популярны в прошлом. Особым спросом пользуются электроприборы, которые использовались для обеспечения электроэнергией частных домов и квартир в середине прошлого века.

Поскольку оригинальных изделий, которые можно было бы использовать для организации электроснабжения в доме, практически нет, промышленностью налажен выпуск таких изделий в большом ассортименте. Особо стоит отметить розетки в стиле ретро. Каждый человек, решивший обустроить свой дом в стиле ретро, ​​должен знать особенность их установки и эксплуатации.

Выбор медных ретро розеток для загородного дома или квартиры – это только часть сложного процесса монтажа ретро электропроводки. А если вы хотите придать помещению изюминку, заменив стандартную современную розетку на стильную винтажную, то процесс может быть довольно сложным, а результат не таким красивым, как вы думали.

Важно понимать, что медные ретро-розетки в основной массе предназначены для открытой установки в лофтовом интерьере, а значит, вся проводка в помещении должна быть открытой или оголенной. И стиль элементов электрооборудования (распределительные коробки, выключатели, провода) должен быть соответствующим.

И еще раз подчеркнем, что ретро-розетка – неотъемлемая часть электропроводки в стиле ретро. Поэтому выбор розетки должен сопровождаться подбором соответствующего провода и электрофурнитуры. С точки зрения эстетики выбор винтажных розеток чрезвычайно широк. Какая бы цветовая гамма не преобладала в помещении, всегда можно подобрать изделие с соответствующей расцветкой, рисунком, имитацией натурального камня или рисунка дерева.

Подборка медных розеток в стиле ретро.

Для того, чтобы подобрать подходящую розетку, следует заранее сделать на стене разметку, где будут устанавливаться элементы открытой проводки. Для подключения таких изделий потребуется установка специальной внешней электропроводки, которая по внешнему виду должна полностью соответствовать изделиям, которые использовались в прошлом веке.

Особенностью применения ретророзеток является то, что к ним не рекомендуется подключать потребителей электроэнергии мощностью выше 3,5 КВт. Игнорирование этого правила может привести к трагическим последствиям. При подключении мощных устройств значительно возрастает вероятность возгорания, особенно при установке накладных ретро-розеток в деревянном доме. Все современные изделия, выполненные в стиле ретро, ​​соответствуют правилам пожарной и электробезопасности, но чтобы этот элемент прослужил как можно дольше, следует выбирать изделия из керамики. Пластиковые детали при сильном нагреве плавятся, и вероятность возгорания или поражения электрическим током значительно возрастает.

При необходимости можно установить розетку с заземлением

Когда известно количество устанавливаемых элементов открытой проводки, необходимо выбрать электрический кабель для открытой проводки. Используемые в прошлом алюминиевые изделия в настоящее время не используются, качество изоляции древних кабелей также не будет соответствовать современным требованиям безопасности, поэтому проводку лучше всего размещать в медной трубке.

Установка ретро медных розеток

При выборе винтажных розеток также следует учитывать особенности их установки. В первую очередь классический вариант предполагает наружную или открытую проводку и, соответственно, внешнюю установку розетки. Электропроводка, выполненная в старинном стиле, предусматривает соблюдение ряда требований по установке розеток. Их должно быть не менее 90 сантиметров над уровнем пола. Такое расположение обеспечит доступность розетки для комфортной эксплуатации и выполнения стилеобразующей функции.

Внешние розетки в стиле ретро просты в установке. Для них не нужно делать отверстия в стенах, делать погони для проводов. Вся проводка проходит по поверхности стен и требует лишь фиксации электроарматуры шурупами или другими крепежными элементами в зависимости от типа стены.

Главное условие для установки ретро розетки — это полное обесточивание всей проводки путем отключения автоматов или выкручивания штекеров на электрощите. С помощью карандаша или маркера отметьте место раструба и просверлите отверстия для дюбелей. Сначала на стене крепится внутренняя часть розетки, в которой закреплены медные жилы электрического провода. После этого монтируются внешние элементы розетки.

Работы по установке розетки в стиле ретро проводятся в следующем порядке:

  1. Вся электропроводка в доме полностью обесточена. Для этого выкрутите пробки или отключите автоматические предохранители на электрощите. Чтобы убедиться в отсутствии опасного напряжения, можно использовать отвертку-индикатор, которая при наличии фазного тока зажжет специальное окошко.
РубрикаДом
