Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

1. Системы водоснабжения
2. В частном доме
3. Как разработать схему
4. Особенности подбора труб
5. Рекомендации по монтажу
6. Подключение насосной станции
7. Гидроаккумулятор
8. Очистка воды
9. Как не нарушить закон
10. Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

• автономно – все идет из личного колодца или пробуренной скважины;
• централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.




Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода




Выбирая систему, стоит подумать о нескольких критериях:

• есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
• какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
• насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
• зависит ли от внешних факторов – часть линий перестает работать в зимний период;
• насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.




Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

• не придется зависеть от каких-либо внешних факторов;
• можно проводить везде, особенно это удобно там, где нет общей магистрали;
• не нужно ежемесячно платить;
• качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.




Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме




Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.




Если подключение будет последовательным




Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.




Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.




Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.




Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.




Если водообеспечение внешнее, откуда питается жилье




Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

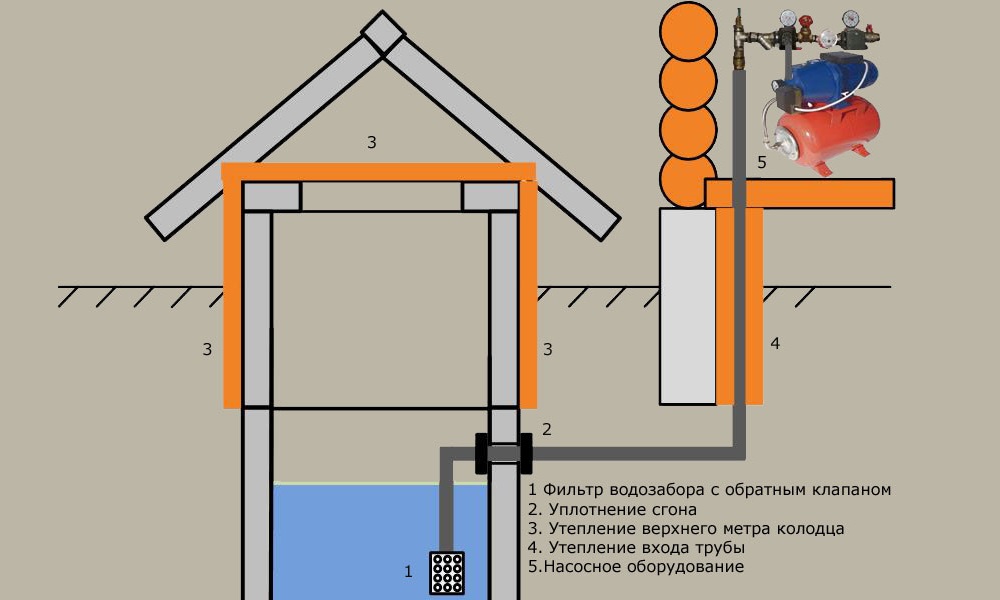

Колодец




Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина




Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин




Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок». Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать




Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

• сколько жидкости будет потребляться;
• где находится наивысшая точка потребления;
• какая производительность необходима;
• насколько глубокая скважина;
• средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.




Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

• погружной насос с автоматикой;
• насосная станция;
• гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)




Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС




Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.




Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками




Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

• дешевле;
• используется небольшое количество материалов;
• не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:
• понадобится много материалов;
• выйдет дороже предыдущего типа;
• монтировать трудоемко;
• давление будет стабильным вне зависимости от используемых одновременно узлов;
• можно чинить устройства, не перекрывая все водоснабжение;
• под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

• насос или аналогичное оборудование;
• переходной ниппель;
• материалы для трубопровода;
• фильтры;
• обратный клапан;
• гидроаккумулятор;
• техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

• какой тип разводки используется;
• потребуется ли ГВС;
• бюджет;
• тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

• не боятся коррозии;
• недорогие;
• режутся любым инструментом;
• легкие;
• терпят разморозку до 4 раз;
• не гнутся;
• необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

• прочные;
• не боятся коррозии;
• используется до 100 лет;
• может гнуться;
• дороже полипропилена;
• неровные;
• если монтировать неверно, будут протечки;
• не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

• гибкие;
• легкие;
• не реагируют на коррозию;
• износостойкие;
• выдерживают перепады давления и температур;
• простые в монтаже;
• дорогие;
• не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

• страдают от коррозии;
• тяжело транспортировать и монтировать;
• дороже пластика;
• для соединения нужен сварщик и оборудование;
• внутри постепенно появляются наросты;
• высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

• держит форму;
• гнется;
• не боится коррозии;
• не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

• качество и надежность;
• энергоэффективность;
• простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

Автономная система водоснабжения для вашей каюты

Заинтересованы в автономной каюте, но не знаете, как решить проблему с водой? Это ваши варианты воды в автономной кабине.

Какой бы романтичной ни казалась многим идея автономной хижины, такой образ жизни быстро потерял бы свой блеск без надежного источника воды.

В отличие от домов в поселках и городах, провести воду в удаленную хижину не так просто, как подключиться к ближайшей подземной трубе. Узнайте все о автономных системах водоснабжения кабин, о том, как они работают, и о различных вариантах удовлетворения этой основной потребности.

На этой странице

Что такое автономные источники воды?

Автономная вода – это система снабжения пресной водой и отвода сточных вод, которая не зависит от электрической сети или городской системы водоснабжения. Как и все системы водоснабжения, автономные установки нуждаются в надежном источнике воды и месте для стока грязной воды. Автономные системы зависят от одного из трех источников воды: колодца, близлежащего водоема или собранной дождевой воды.

Колодезная вода

Если в вашей хижине есть пробуренная скважина и полностью автономная система электроснабжения, настройте систему водоснабжения так же, как если бы вы были подключены к сети. Подсоедините линию подачи к пробуренной скважине и оборудуйте скважину погружным насосом, чтобы накачивать воду в напорный бак в вашей каюте. Оттуда его можно направить куда угодно.

Озерная вода

Если у вас нет колодца, но есть автономное электроснабжение, и ваша хижина находится рядом с озером, труба большого диаметра и струйный насос могут доставлять воду по тому же принципу, что и погружной насос и скважина. Для этого вам может понадобиться разрешение, поэтому перед подключением системы проконсультируйтесь с местными властями.

Если вы используете близлежащее озеро или реку и собираетесь пить воду, вам необходимо установить первичный фильтр для удаления любого мусора, а также систему очистки на основе ультрафиолета или хлора для уничтожения микроорганизмов, которые могут вызвать у вас заболевание .

Дождевая вода

Система сбора дождевой воды может быть такой же простой, как и большой резервуар для хранения воды на крыше, где собирается и хранится дождевая вода. Что касается более сложной стороны, это может также включать насосы для повышения давления в водопроводной системе.

Независимо от подхода, если ваша подающая труба не оснащена надежным нагревательным кабелем, она замерзнет, ​​когда температура упадет ниже 32 градусов по Фаренгейту. Это не проблема, если ваша хижина предназначена исключительно для летнего уединения, хотя вам нужно будет удалить всю воду. из наружных труб в конце сезона. Если вы планируете использовать свою каюту зимой, вам необходимо защитить все наружные трубы от замерзания.

И если вы планируете пить собранную воду, вам понадобится первичный фильтр и система очистки, чтобы убедиться, что она безопасна, как и в случае с озерной водой.

Перемещение воды из источника в автономную кабинку

Чтобы понять автономные системы водоснабжения, давайте сначала рассмотрим, как вода работает для всех в сети .

В типичном городском доме линии водоснабжения соединяются с большими подземными трубами, по которым подается предварительно очищенная вода под давлением. Если вы находитесь за городом, источником воды может быть пробуренная скважина. В любом случае, линии подачи подают чистую воду в краны и туалеты в доме.

Сточные воды из раковин, туалетов и душевых текут по дренажным трубам под действием силы тяжести, в конечном итоге соединяясь с подземными канализационными трубами, ведущими к очистным сооружениям. Часть поступающей воды поступает в водонагреватель, где нагревается и направляется в краны, требующие горячей воды.

Есть только два способа провести воду в автономную хижину: с помощью электричества, если у вас есть автономная система электропитания, или вручную.

Автономное водоснабжение

Если вам нужна современная внутренняя сантехника со всеми прибамбасами, лучше всего подойдет автономная система электроснабжения, включающая ветряную мельницу и фотоэлектрические панели. Несмотря на высокую стоимость покупки и установки, эти два устройства могут обеспечить достаточно стабильную и надежную подачу электроэнергии без подключения к сети.

Кроме того, что можно избежать высоких ежемесячных счетов от энергетической компании, такая установка также может обеспечить постоянную подачу воды независимо от сети. Электричество питает ваш струйный или погружной насос, который нагнетает воду под давлением в вашу каюту.

Водоснабжение с ручным приводом

В зависимости от вашего бюджета и того, сколько вы хотите сделать, есть более простой способ решить проблему водоснабжения.

Если у вас есть пробуренная скважина, вам может очень помочь ручной насос. Используйте его, чтобы наполнить ведра и занести их внутрь. Или, если ваш насос имеет резьбовой конец и встроенный обратный клапан, временно создайте давление в вашей системе, подключив насос к внешнему крану с помощью шланга, а затем качайте ручку, пока вода не заполнит внутренние водопроводные трубы.

Думайте об этом, как о проточной воде и физических упражнениях одновременно.

Работа со сточными водами

Удаление сточных вод обычно не зависит от электричества, независимо от того, подключены вы к сети или нет. Скорее всего, ваши автономные методы будут включать в себя один из обычных сельских подходов: септическую систему или яму с серой водой.

Если ваша система водоснабжения включает в себя обычный закрытый туалет, вы почти наверняка будете обязаны по закону использовать септическую систему, потому что в большинстве мест сточные ямы не считаются достаточными для уничтожения отходов жизнедеятельности человека. Правильная установка ям для сточных вод — это простая и легкая альтернатива для людей, планирующих использовать биотуалет или надворную постройку.

Независимо от того, используете ли вы септическую систему или яму для сточных вод, убедитесь, что вы соблюдаете местные законы в отношении местоположения и установки.

Автономные туалеты

Любое обсуждение автономных систем водоснабжения было бы неполным без упоминания туалетов. Есть несколько подходов к рассмотрению.

Обычный туалет

Если в вашем коттедже есть автономная система электроснабжения и септическая система, вы можете установить обычный туалет. Ваш электрический водяной насос создаст давление в вашей системе, направляя воду в туалет по мере необходимости.

Компостный туалет

Если у вас автономная система электроснабжения, но вы не хотите возиться с септической системой, подумайте о компостном туалете. Они превращают отходы в богатый компост без использования воды.

Компостирующие туалеты превращают отходы в компост в небольшой автономной камере под унитазом. Почти всем компостирующим туалетам требуется небольшое количество электроэнергии для вращения компоста и запуска вентиляторов для ускорения испарения жидкости, что, в свою очередь, ускоряет процесс компостирования. Поскольку компостирование происходит полностью внутри, биотуалеты не влияют на грунтовые воды.

Туалет для сжигания отходов, работающий на пропане

Еще один безводный подход: туалеты для сжигания используют небольшое количество электроэнергии вместе со сжиженным нефтяным газом (LPG) для сжигания всех отходов.

Флигель

Если в вашей каюте нет водопровода, нет ничего постыдного в том, чтобы вернуться к старой школе с флигелем. Их легко построить, они экологичны и не ломаются. Если вы идете с флигелем, изучите местные правила относительно местоположения и приемлемого расстояния от источников воды, таких как колодцы, особенно те, которые питаются грунтовыми водами.

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:

• Тройник.
• Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения понадобится коллектор . .. От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Обратите внимание, что последовательное подключение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса … И по желанию фильтр или несколько фильтров до или после аккума.

Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор – полипропилен по соотношению цена-качество . Обратите внимание, пластик как материал абсолютно не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Так же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и далее разводится во все точки дома.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, узнайте подробнее на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html


Разделение по принципу водопровод

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

• С «глухой» проводкой. Водопровод до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Монтаж своими руками

Водоснабжение из колодца делится на два вида: летнее и зимнее:

• Летний вид системы проложен над землей длина обеспечена.
• Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Прежде чем проводить воду из колодца, для него нужно сделать кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

• насос;
• водохранилище — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос накачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

• Насос погружной производительностью 1,7 л в час стоит 6700 руб. ;
• Гидроаккумулятор на 50 литров можно купить за 4600 руб.;
• Полипропиленовая труба длиной 4 м0 от 1500 руб.
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
• Переходной ниппель. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
• Клапан обратный … Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водоразборные муфты, тройники и т. д.
• Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется создать и поддерживать стабильное давление воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если соблюдать направление течения воды, производится в следующем порядке:

1. На участке присоединения коллектора к магистральному водопроводу устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
2. Далее монтируется фильтр-отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
• Несмотря на то, что хозяин дома почти всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
• При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
• Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

• Минимум соединений и переходников. Это повышает надежность и экономичность системы.
• Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
• Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
• Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru


Водопровод в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и

недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления.
