Схема водоснабжения частного дома – элементы системы, правильный их подбор и точность места установки

Содержание:

1. Виды схем водоснабжения частных домов
2. Схема системы водоснабжения частного дома
3. Полезные советы
4. Заключение по теме

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант.

Но есть у него несколько недостатков.

• В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
• Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
• Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

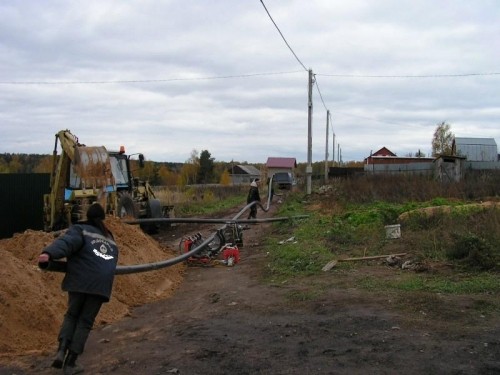

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм.

При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

• У них больший дебит.
• Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

• Источник водозабора.
• Насос.
• Трубопровод, соединяющий насос с системой водоочистки.
• Накопительный бак или гидроаккумулятор.
• Водоочистка с системой фильтров.
• Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума.

Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

• Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
• Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.

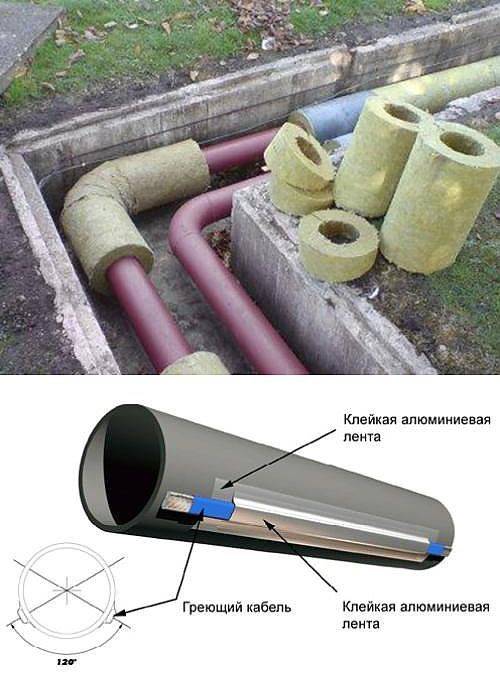

• Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
• Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
• Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
• Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

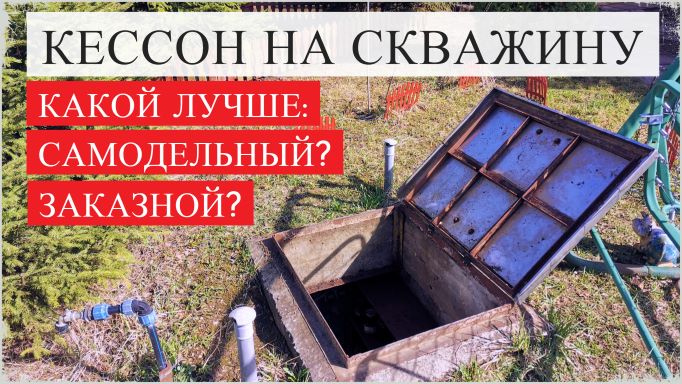

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Обустройство водоснабжения в частном доме своими руками

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта — подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части — наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Как сделать горячее водоснабжение в частном доме своими руками

Горячее водоснабжение в частном доме – вещь вполне обыденная. Тем не менее, его устройство до сих пор остается тайной, которая известна немногим. Поэтому стоит разобраться и понять преимущества и недостатки той или иной системы горячего водоснабжения.

Содержание

• 1 Основные виды ГВС
• 2 Горячее водоснабжение: Проточная система
• 3 Выбор проточного водонагревателя
• 4 Система с накопительным бойлером
• 5 Бойлер с проточным нагревателем
• 6 Газовые бойлеры
• 7 Размер бойлера
• 8 Система с циркуляцией
• 9 Система с рекуператором и солнечным коллектором
• 10 Полезные советы
• 11 Видео «Как сделать горячее водоснабжение в частном доме»

Основные виды ГВС

По принципу своего действия систему горячего водоснабжения делят на:

1. Проточнуя систему.
2. Систему с накопительным бойлером.

Они отличаются накоплением горячей воды. В первом случае оно не происходит, вода нагревается по мере необходимости, во втором система ГВС содержит специальную емкость с горячей водой.

Горячее водоснабжение: Проточная система

Видов проточного водонагревателя много, это может быть газовая колонка, двойной контур системы отопления, электрический нагреватель или теплообменник, подключенный к общей сети отопления. В момент начала потребления система включается и начинает нагревать воду. Соответственно, как только потребности в ней нет, система перестает работать. Соответственно, достоинства и недостатки у такой системы следующие:

1. Малый объем нагреваемой воды. Подогревается только та вода, которая используется для работы, а остальная остается холодной. Это позволяет экономить на расходах и является одним из неоспоримых плюсов.
2. Постепенное включение. Горячая вода потечет из крана только после того, как из трубы вся холодная вода. При большом расстоянии между краном и нагревателем это может быть значительный объем. При этом она уже была нагрета при прошлом использовании, но остыла. Это нерациональный расход теплоэнергии.
3. Неполное включение. Проточные водонагреватели обладают нижним порогом включения. То есть, если расход горячей воды меньше определенного минимума, они просто не включаются. Поэтому расход воды возрастает, что опять приводит к дополнительным потерям.
4. При максимальном потреблении вода нагревается лишь на определенное значение. Каждый проточный нагреватель обладает показателем нагрева, он обычно указывается как +20, +25 или например +40. Это означает, что за время прохождения водой через прибор, её температура вырастает на указанную температуру. То есть, если в системе холодного водоснабжения температура была 10 градусов, а показания нагревателя +45, то горячая вода будет иметь температуру в 55 градусов.
5. Высокое потребление энергии. Для быстрого нагревания воды требуется большая потребляемая мощность. Обеспечение водой душа требует мощность водонагревания в 18 КВт, а параллельное использования душа и мойки на кухне требует уже 28 КВт нагревателя. Не каждая система частного дома рассчитана на такие нагрузки, а учитывая стоимость электроэнергии, и не каждый кошелек выдержит.

Чтобы снизить влияние недостатков, стоит рассмотреть следующую схему: практически каждое место расхода горячей воды должно быть оборудовано собственным проточным нагревателем, чтобы минимизировать время его включения и объем оставляемой воды. Кроме этого, такая мера позволит не зависеть пользователям друг от друга при совместном пользовании горячей водой.

Выбор проточного водонагревателя

Прежде чем приступить к выбору модели следует узнать о следующих показателях: душ или ванная расходует примерно 9 л горячей воды в минуту, а мойка примерно 4,2. Дальнейший расчет прост – суммируются показатели всех точек расхода воды, которые обеспечивает данный водонагреватель и получаем его мощность.

Например. Если водонагреватель обеспечивает санузел, то ему требуется вод для душа и умывальника. Соответственно, его показатели должны быть 9+4,2=13,2 л/мин.

При выборе конкретной модели необходимо смотреть не только на производительность, но и на разность температур. Она должна обеспечивать нагрев до 55 градусов. Этот момент часто умалчивается продавцами, и акцент делается на производительности, поэтому узнать про него требуется отдельно.

Кроме рабочего объема необходимо знать еще и минимальный размер включения – показателем, обозначающим минимальное проходящее количество воды, при котором нагреватель включится. Оптимально, если он будет всего 1,1 литра.

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Бойлер с проточным нагревателем

Такая система содержит три основных элемента: бойлер, проточный водонагреватель и насос. При расходе горячей воды в бойлер подается холодная, из водопровода. С помощью насоса она забирается из нижней части бойлера, прогоняется через проточный водонагреватель и возвращается обратно, но уже в верхнюю часть емкости. Это позволяет всегда иметь запас горячей воды и не зависеть от колебаний потребления. Поэтому такая схема набирает все большую популярность в современном мире.

К положительным качествам также относится возможность быстро получить горячую воду сразу после включения системы и пользоваться её на протяжении долгого времени. Быстрое нагревание позволяет уменьшить объем бака, по сравнению с системой косвенного нагрева, а запас горячей воды в баке дает возможность долгое время пользоваться горячей водой в случае отключения электроэнергии. Также стоит отметить возможность использовать водонагреватель малой мощности – накопительный бак компенсирует этот недостаток.

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.

Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Размер бойлера

При выборе бойлера обычно руководствуются следующими цифрами – минимальный уровень комфорта пользования горячей водой обеспечивает 20 -30 литров горячей воды в сутки на одного человека. Нормальный уровень комфорта обеспечивается 30 – 60 литрами, а повышенный 60 – 100. Это нормы на одного, для семьи из нескольких человек эти цифры умножаем на количество членов. Например, семья из четырех человек должна быть обеспечена минимум 80 – 120 литрами горячей воды в сутки. Этого хватит, чтобы проводить минимальные гигиенические процедуры.

При этом необязательно чтобы сам объем бойлера был таким. Достаточно чтобы его производительность перекрывала потребности в семьи в горячей воде.

Система с циркуляцией

При больших размерах дома протяженность труб от бойлера до точки потребления может быть больше 10 метров. В этом случае ждать пока стечет холодная вода и начнет идти горячая не очень удобно, поэтому используется система с циркуляцией горячей воды.

Для этого монтируется замкнутый контур горячей воды, который обеспечивает доступ к нему из любой точки дома. Все точки расхода подключены к нему и располагаются не более чем за 1,5 – 2 метра от трубопровода.

В кольцевой контур врезается циркуляционный насос, который обеспечивает движение горячей воды. Проходя полностью весь круг, вода остывает и возвращается обратно в бойлер, где вновь нагревается. Это позволяет сократить время ожидания горячей воды до одной-двух секунд и уменьшает потери в напоре воды.

Недостатком такой системы является наличие дополнительных трат на функционирование насоса и компенсацию потерь тепла. Но их можно сократить, дополнительно утеплив бойлер и трубы кольцевого контура и используя автоматику для регулировки работы насоса.

Система с рекуператором и солнечным коллектором

Для уменьшения расходов на обогрев дома и нагрев воды в Европе давно используют различные сберегающие технологии. К ним можно отнести систему рекуператора и солнечного коллектора.

Так как горячая вода не успевает остыть во время её использования и стекает в канализацию горячей, то это неоправданные потери тепла. Чтобы их снизить, на точки расхода воды устанавливается система рекуперации. Она представляет собой теплообменник, часто выполненный в виде змеевика, устанавливаемый на канализационную трубу. Стекающая горячая вода нагревает окружающую среду и как следствие теплообменник. К этому теплообменнику подключена холодная вода из водопровода, которая затем попадает в бойлер.

Благодаря такой схеме работы, горячая вода забираемая из системы горячего водоснабжения частично нагревает холодную, приходящую ей на замену и этим компенсирует расходы.

Дополнительную экономию позволит получить использование солнечного коллектора. Несмотря на кажущуюся малую эффективность, он дает значительную экономия в перспективе. В солнечном коллекторе вода нагревается на 5-7 градусов, затем нагревается на 5-7 градусов в рекуператоре. Имея в водопроводе температуру воды в 10 градусов, на входе в бойлер она уже будет 20 – 25 градусов. То есть нагревать необходимо не на 45, а всего на 30 – 35 градусов, что дает до 25% экономии энергии на нагрев. В перспективе такая экономия позволяет не только окупить расходы по установке дополнительного оборудования, но и снизить расходы в целом.

Полезные советы

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды. Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду.

Видео «Как сделать горячее водоснабжение в частном доме»

Водоснабжение частного дома своими руками: схема проектирования системы

Чтобы система водоснабжения обеспечивала жильцам максимальный комфорт, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные единицы . Начинать разработку крайне желательно еще на стадии архитектурного проекта.

Реализовать задуманное и обустроить водопровод частного дома своими руками должен если не профессионал, то человек, вникший во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначить устройство различных источников водозабора и дать рекомендации по выбору оборудования. Пошаговая инструкция по обустройству водоснабжения дополнена наглядными изображениями и видеофрагментами.

Содержание статьи:

• Принцип работы автономной системы водоснабжения
• Выбор источников и устройство водозабора
  • Использование скважины для организации водоснабжения
  • Использование колодцев в качестве источника воды
  • Устройство водозаборных камер при использовании родника
• Оборудование автоматического водоснабжения
  • Резервуары регулирующие и накопительные для воды
  • Очистка водопроводной воды от примесей
  • Виды насосное оборудование и особенности подбора
  • Контрольно-регулировочные устройства
• Приоритет и схема прокладки водопроводной сети
  • Этап 1. Монтаж насосного оборудования
  • Шаг 2. Монтаж наружного трубопровода
  • Шаг 3. Монтаж внутренней секции водопровода
• Выводы и полезное видео по теме

Принцип работы автономной системы водоснабжения

Система водоснабжения является одним из важнейших элементов обустройства дома. Суть его работы заключается в автоматизированной подаче необходимого объема воды, для чего пользователю теперь достаточно лишь запустить оборудование, а затем просто периодически следить за ним.

Независимая от центрального водоснабжения автономная сеть должна быть правильно спроектирована и спроектирована так, чтобы дом был полностью обеспечен водой в соответствии с потребностями владельцев. Необходимо организовать систему так, чтобы вода беспрепятственно поступала ко всем точкам водозабора.

Фотогалерея

Фото

Организация автономной системы водоснабжения частного дома позволяет значительно сократить расходы на содержание дома

Система водоснабжения частных домов включает две взаимосвязанные части: внешнюю и внутреннюю. Внешняя часть состоит из источника и водопровода, обычно проложенного под землей

Внутренняя часть системы состоит из трубопровода, оборудования для перекачки, формирования запаса воды, точек слива, расположение которых определяется с учетом удобства эксплуатации и обслуживания

При гидроаккумуляторе и напорном в систему включены выключатели, предназначенные для автоматизации пуска и остановки насоса, процесс подачи воды в краны осуществляется без участия собственников

Если автоматизация системы не планируется, устанавливается накопительный бак включен в схему водоснабжения, наполнение которого необходимо контролировать

Вода, откачиваемая из автономного источника, может быть использована для обеспечения водяного контура отопления теплоносителем после ее подготовки котлом

На базе частного водоисточника могут быть организованы все основные виды инженерных систем: холодная водоснабжение, отопление, горячее водоснабжение

Этап 3: Организация водоснабжения от автономного источника обеспечит подачу необходимого количества воды для обслуживания объекта

Экономический эффект от автономного водоснабжения

Устройство внесистемное

Внутренняя часть автономного водоснабжения

Средства автоматизации системы

Накопительные емкости в схеме водоснабжения

Использование воды в качестве теплоносителя

Инженерные системы частного дома

Вода для очистки и содержание территории

Для нормальной эксплуатации система водоснабжения оборудуется устройствами и техническими устройствами, обеспечивающими работу в автоматическом или частично автоматическом режиме.

Для автоматизации процесса используйте . Используется как буферная емкость для хранения воды и как устройство для поддержания стабильного давления.

В мембранном баке два отсека — для воздуха и воды, они разделены резиновой мембраной. Когда емкость заполняется водой, воздушная камера все больше сжимается, за счет чего увеличивается давление.

Автономные системы водоснабжения состоят из внутренней и внешней частей. К ним относятся одноименные отводы трубопровода, проложенные от источника водозабора до точек водозабора, арматуры, водопровода, насоса, накопительной емкости или гидроаккумулятора

В ответ на повышение давления электрическое реле отключает насос. Как только один из хозяев открывает кран, давление в системе начинает падать. Реле снова реагирует на снижение давления и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды, но и обеспечить ее подачу. Срок службы насосного оборудования значительно продлевается за счет сокращения циклов включения/выключения.

Водоснабжение – основа жизнеобеспечения дома. От него зависит, насколько комфортно будет жить человеку в своем доме

Для правильного выбора параметров системы необходимо:

• Сформулировать требования к интенсивности и регулярности подачи воды . Не исключено, что в небольшом загородном доме можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
• Определить возможные источники , возможность и стоимость их строительства, качество воды.
• Подобрать оборудование и рассчитать варианты прокладки инженерных сетей.

Грамотно спроектированная система требует профессионального монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации системы водоснабжения дома чаще всего используют подземные воды, предпочитая водоносные горизонты, защищенные водоупорными породами.

Точки их ограждения и расположение на загородном участке не нужно согласовывать с органами СЭС, если не будет эксплуатироваться артезианская скважина. Использование поверхностных источников требует специального обоснования.

Водозаборные сооружения следует строить на возвышенности. Бурение водозаборных скважин и колодцев должно располагаться на расстоянии не менее 50 м от мест возможного загрязнения (уборных, компостных кучек, свалок и т.п.) (+)

Выбор типа водозаборного сооружения в основном зависит от особенностей геологического строения положение местности, глубину залегания водоносных горизонтов, количество потребляемой воды.

Чаще всего применяют, реже — каптажы родников и т.п. Выбор того или иного водоподъемного оборудования зависит от конструкции сооружения.

Сооружения водозабора технической категории располагаются не ближе 20 метров от очистных сооружений, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнения.

Участок для их устройства выбирается незатопляемым, исключающим затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна быть высотой 80 см и иметь покрытие, защищающее от дождя и пыли.

При сборе, транспортировке и хранении воды необходимо использовать безопасные материалы, не ухудшающие ее качество.

Фотогалерея

Фото

Выбор источника для водоснабжения

Скважина как основа водопровода

Проектирование скважины на воду

Абиссинский колодец для откачки технической воды

Использование колодца для организации водопровод

Выбор в пользу скважины чаще всего осуществляется, если вода залегает на глубине двадцати метров.

Колодцы бывают двух типов:

• Артезианские . Могут быть глубины 100 м и более. Изредка фонтанируют, если расположены в запустении. Недостатком является высокая стоимость работ. Кроме того, вода может быть сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
• Скважины мелкого углубления (включая абиссинские) . Их установка обходится гораздо дешевле, но недостаток в том, что со временем они могут заилиться, особенно если ими не пользуются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Колодцы являются наиболее распространенными водозаборными сооружениями.

Бурение скважин требует места для доступа и манипулирования крупным оборудованием. Часто отсутствие такого пространства сильно затрудняет механизированную разработку источника воды.

Их дизайн может отличаться, но в целом сохраняется.

Состоят из таких частей:

• Ротовая и надземная части. По правилам устье устроено в подземной камере — кессоне. Если кессон не используется, для предотвращения просачивания дождевой воды в колодец сооружают герметичную оголовок.
• Ствол , стенки которого армированы обсадными трубами из стального сплава, пластика. Изредка асбестоцементные трубы применяют для обустройства артезианских скважин на большой глубине.
• Водозаборная часть , имеющая отстойник и фильтр. В горных породах фильтрующее оборудование использовать нельзя.

Вокруг конструкции рекомендуется сделать отмостку. Для колодцев, заиленных, целесообразно оборудовать специальное место для отвода воды, чтобы предотвратить эрозию почвы при промывке шахты.

Если место не может быть организовано, необходимо будет арендовать грузовик мусоровозов для вывоза воды от стирки.

Фотогалерея

Фото

Шаг 1: Мало пробурить скважину для водопровода, ее нужно обустроить. Под установку кессона ствол вкапывается на глубину его погружения.

Этап 2: Кессон устанавливается в котлован с утрамбованным или залитым бетонным дном. В примере использован готовый металлический бак с гидроизоляционным наружным покрытием

Этап 3: Для забора воды из шахты необходим скважинный насос, который должен быть подключен к водопроводной трубе и источнику питания устройство для герметизации горловины

Этап 5: после погружения погружного насоса в скважину надевается пластиковый колпачок оголовка и притирается по факту

Этап 6: монтируется обратный клапан в 20-30 см от штуцера насоса , подающая труба подключена к внешнему водопроводу

Для автоматизации процессов пуска и остановки насоса установлено реле давления. При возможности работы в условиях «сухого хода» вместо реле блок автоматики

Шаг 8: Для возможности безпроблемной эксплуатации скважины в зимнее время кессон утепляют на глубину сезонного промерзания грунта, на поверхность устанавливается утепленная коробка

Недостроенная скважина

Установка кессона в котловане

Подключение погружного насоса

Установка оголовка на устье

Погружной насос скважины

Подключение напорного трубопровода к системе

Установка автоматики на водопроводе

Конструкция наружной части оголовка

использование колодцев в качестве источника воды

Колодец сооружают в основном из бетонных колец, кирпичной кладки, иногда их стенки делают из дерева. Состоит из надземной части с вентилируемой трубой, ствола, водозаборной и водозадерживающей части.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из обоих. Если водозабор идет через дно, засыпанное песком, то он снабжается гравийным донным фильтром.

При протекании воды через стену устраивают специальные «окна» из пористого бетона, которые в качестве дополнительного фильтра засыпают гравием.

Строительство колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то можно откопать и потом самому обслуживать

Подробная информация об организации подачи воды из скважины представлена ​​в .

Устройство захватных камер при использовании родника

Устройство защитной конструкции над родником мало чем отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые снабжены фильтрами. В горных породах фильтрация не требуется.

При наличии в воде взвешенных частиц камера разделена пополам перегородкой, одно отделение служит для отстаивания и очистки от осадка, другое — для забора воды.

Если не организовать сброс из родника, то при плохом водопотреблении источник может застаиваться и вода в нем испортится (+) В стенке камеры предусмотрена переливная труба. На его конце установлен клапан, который пропускает воду, но предотвращает попадание мусора и грызунов в родник.

Оборудование автоматического водоснабжения

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинают с оценки типа водозаборного сооружения, его глубины и других характеристик.

В состав автоматизированной системы входят:

• насос или готовая насосная станция;
• система фильтрации для очистки воды;
• накопительная и нормативная емкость;
• наружный и внутренний трубопровод;
• устройства для автоматического регулирования.

При установке емкостей и насосов необходимо строго соблюдать требования производителей оборудования.

Резервуары регулирующие и накопительные для воды

Резервуары для хранения воды различают по принципу действия:

• Герметичный бак без давления . Изготавливается в основном из полимерных материалов. Помогает создать давление за счет размещения в самой высокой точке системы. Чем выше установлен накопительный бак, тем больше будет давление воды в системе. Поднятие бака на метр увеличивает давление на 0,1 атмосферы.
• Гидропневматический бак . Внутри он разделен мембраной на два отсека. Давление создается за счет сжатого воздуха в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном проветриваемом помещении, температура которого не опускается до отрицательных значений. Под контейнер устанавливаются поддоны для защиты от небольших протечек. Бак оборудован съемной крышкой и снабжен запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы в единицу времени. Этот показатель является основополагающим при выборе гидроаккумулятора. У погружных насосов допустимый интервал между пусками больше, чем у поверхностных. Их следует включать реже, а значит, гидробак должен быть больше.

Для работы в паре с поверхностными насосами мембранные баки чаще всего приобретают емкостью от 12 до 24 литров. Если в поселке бывают перебои с электричеством, рекомендуется установить гидроаккумулятор на 250 литров и более, чтобы можно было накачивать и хранить некоторое время резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвалах, подсобных помещениях, в которых температура не опускается ниже нуля.

В системе с накопительным безнапорным баком процесс подачи воды автоматизирован с помощью поплавкового клапана и датчика включения и выключения

Очистка водопроводной воды от примесей

Способ выбран по результатам ее анализа. Проанализировав их и выявив наиболее острые проблемы, они отдают предпочтение тому или иному устройству.

Например, если необходимо удаление ржавчины, то используется фильтрация через специальные сменные фильтрующие картриджи. Также обеззараживающие средства удаляют запах сероводорода и марганца.

С удалением фтора из воды поможет обратноосмотический фильтр, который используется для подготовки питьевой воды на кухне.

Для более тщательной очистки можно использовать специальную станцию ​​очистки воды. Если необходимо уменьшить жесткость, используются смягчители. При использовании колодезной воды рекомендуется использовать ультрафиолетовое дезинфицирующее средство.

Фотогалерея

Фото

Комплект фильтров необходим для подготовки воды, откачиваемой из автономного водозабора. Выполнят как грубую, так и тонкую очистку

Фильтр грубой очистки первым очищает воду из водозабора. Установите его на входе всасывающего патрубка поверхностного насоса или за глубинным

Для защиты приборов и оборудования в водопровод включаются фильтры грубой очистки, которые задерживают включения, пропущенные на первой ступени фильтрации

Для тонкой очистки устанавливается комплект фильтров из систем обезжелезивания, аэрации, и смягчение. Окончательную очистку лучше доверить системе обратного осмоса

Фильтры для воды

Фильтр всасывающий

Фильтры для воды

Установка обратного осмоса

Типы насосного оборудования и особенности выбора

Для автономного водоснабжения могут применяться различные типы насосов: погружные, вихревые, консольные, консольные моноблочные, а также оборудованные .

При выборе водоподъемного оборудования учитывать:

• Исходный дебет . Она должна превышать потребление воды в доме.
• Тип водозабора и глубина водоносного горизонта . Для откачки из источников глубиной до 8 м применяют поверхностные центробежные насосы. Их размещают в подвалах или отдельных помещениях частных домов, в подземных камерах или шахтных колодцах. Вода качается с больших глубин с помощью мощных погружных насосов.
• Требуемое давление в системе . Напор насосной установки определяют суммированием величин (в метрах): высоты подъема от уровня (динамической) воды в колодце до высшей точки водопровода, потери давления в высшей точке, необходимое давление в этот момент.
• Расчетное потребление воды . Рассчитывайте исходя из количества точек сантехники и количества жильцов. Этот показатель влияет на выбор производительности оборудования.

Предусмотрены для установки как в глубокие, так и в неглубокие колодцы и колодцы. Они бывают разной мощности и диаметра. Поверхностные насосы отличаются меньшим напором, поэтому их используют для неглубоких источников – колодцев и родников.

Производитель часто оснащает такие устройства напорными баками и автоматикой, затем продает их как готовые насосные станции.

Устройства для колодцев выпускаются в виде длинного узкого цилиндра, который можно свободно в него опускать. Хорошо агрегатирует в целом

Любое насосное оборудование желательно оборудовать защитой от работы без воды — это предотвратит его перегрев и поломку при снижении уровня в источнике или повреждении трубопровода.

Отдельно следует сказать о — устройстве, облегчающем работу насоса при заборе воды с большой глубины и/или повышении напора. Устанавливается внутри или снаружи насоса, позволяет увеличить его мощность и тратить меньше энергии на перекачку воды.

Выбор насосного агрегата в основном ориентируется на марку зеркала воды в источнике и тип водозаборного сооружения. Поверхностные насосы используются для откачки воды из колодцев, погружные – для забора воды из колодца.

Устройства контроля и регулировки

Манометр используется для контроля давления воды. Он должен быть точным, ведь даже незначительное несоответствие показателей приведет к неправильной настройке оборудования. Можно использовать устройства, предназначенные для установки в автомобиле.

За отключение и запуск устройства отвечает . Кроме того, он эффективно защищает систему от образования избыточного давления, регулирует частоту работы насоса и увеличивает срок его службы.

При первом подключении реле, скорее всего, регулировать его не придется, в нем уже установлены заводские настройки. Но при малейших отклонениях в работе оборудования реле необходимо проверить и настроить в числе первых.

Без контрольно-измерительных приборов, таких как реле давления и манометры, невозможно контролировать работу автономной системы водоснабжения

Приоритет и схема прокладки водопроводной сети

Как и все работы с инженерными системами, водопровод устройство частного дома необходимо выполнять в определенной последовательности.

Оборудовав в первую очередь источник воды, осуществляется монтаж:

• наружного и внутреннего трубопровода;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• Устройство для горячей воды.

Завершающим этапом является подключение сантехнических приборов.

Этап 1. Монтаж насосного оборудования

Способ монтажа систем водоснабжения с погружными и поверхностными насосами немного отличается. Поверхностные центробежные насосы (насосные станции) размещают в утепленном наружном ответвлении или в подвале дома, котловане и т. п.

Погружной насос подключается к шлангу и кабелю питания, опускается в воду и подвешивается на нейлоновом тросе, обычно входящем в комплект агрегата.

Установка погружного насоса выполняется в следующем порядке:

1. Перед опусканием насоса необходимо измерить шланг и трос. Между собой они соединяются пластиковыми хомутами через каждые 4 м и подключаются к насосу.
2. Удерживая трос (нельзя держать насос на шланге или тросе), опустить насос на заданную глубину, надежно зафиксировав. Допустимое расстояние до днища указывает производитель модели.
3. На корпус крепится головка. Шланг и электрический кабель выводятся через центральное отверстие, а кабель связывается. Наконец, затяните болты, чтобы запечатать конструкцию.

Следующим этапом является прокладка и монтаж подводящей трубы.

Если скважина не очень глубокая, то нейлоновый трос, удерживающий насос, привязывается к резиновому жгуту, закрепленному на оголовке. Это гасит вибрации насоса.

Этап 2. Монтаж наружного трубопровода

Для прокладки наружной водопроводной сети чаще всего применяют полиэтиленовые — ПЭ (или ПНД), металлопластиковые трубы. Последний прочнее, но хуже гнется. Гораздо реже используется сталь без цинкового покрытия или оцинкованная, с антикоррозийной обработкой.

Качественная труба ПНД должна быть маркирована, не иметь посторонних пятен и полос, неприятного химического запаха

Трубопровод должен быть проложен на полметра ниже уровня промерзания. Для менее глубокой установки используйте изоляцию. Соединить трубы цанговыми фитингами без фум-ленты и других уплотнителей.

Монтаж труб производят следующим образом:

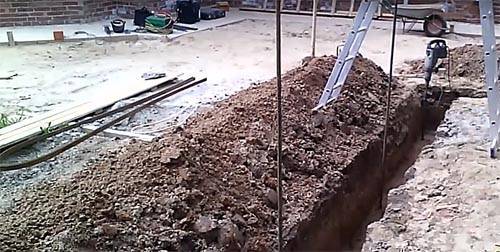

1. Выкапывают широкую траншею на глубину промерзания и плюс полтора метра;
2. На дне подушка из утрамбованного карьерного или речного песка;
3. Выровнять дно с уклоном 2-3 см на метр;
4. Утепляют участок водопровода, проложенного выше глубины сезонного промерзания перед закладкой в ​​фундамент дома;
5. Уложите трубу и засыпьте ее чистым песком без глинистых включений.

При прокладке труб лучше избегать соединений и не использовать фитинги, иначе нарушается ремонтопригодность всего трубопровода. Если все-таки нужно сделать ответвление под землей, то лучше использовать арматуру под сварку. В результате получается паяное монолитное соединение без резьбы.

Вводить трубу в фундамент дома лучше через трубу большего диаметра, так называемую гильзу. Это облегчит ремонт магистрали при необходимости, а иногда, если труба не очень длинная, позволит убрать ее без рытья траншеи

Также допускается устройство для полива, предусматривающее помещения, предназначенные для летнего использования. Такой трубопровод иногда прокладывают поверх земли.

Если летний водопровод заглублен, то возможен слив для консервации на холодное время года. Для этого устраивается стандартный уклон в сторону источника водозабора.

Некоторые типы труб необходимо прятать от солнечных лучей и воздействия отрицательных температур. Поэтому даже для временной летней эксплуатации водопроводные трубы из них лучше прокладывать под землей.

При прокладке труб ПНД учитывают минимально допустимые радиусы изгиба. Они зависят от показателя SDR (отношение показателя диаметра трубы к толщине стенки). В противном случае радиус трубы сильно уменьшится на изгибе, что повысит давление на этом участке и нагрузку на насос (+)

Этап 3. Монтаж внутренней секции водопровода

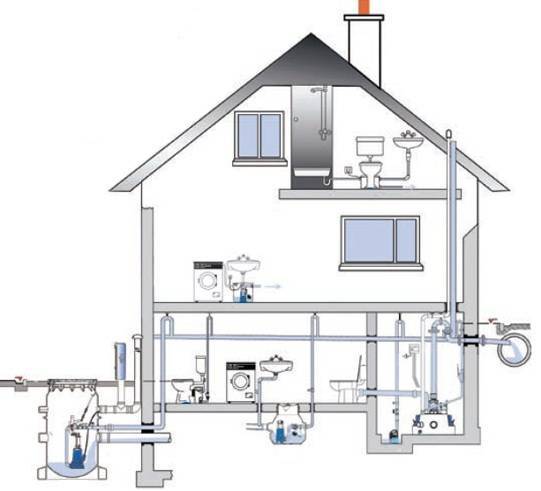

Схема и монтаж внутренней водопроводной сети для разных жилых помещений может сильно различаться. Исходя из индивидуальной планировки и зонирования дома, его этажности и количество сантехники, составляется индивидуальная схема водоснабжения частного дома.

Галерея изображений

Фото

Прокладка тройника

Трубный коллектор

Конструкция коллектора из ПВХ трубы

Комбинированный вариант сборки

В целом последовательность действий можно описать так:

1. По предварительно нанесенной разметке крепятся скобы для фиксации труб. Если предполагается скрытый монтаж, то сначала будут штробиться стены, а потом уже устанавливаться крепеж.
2. На вводе трубы в здание устанавливается шаровой кран.
3. Монтируется коллектор, к нему подводятся трубы, разделяющие их на несколько контуров.
4. Металлопластиковые трубы соединяются прессом с фитингами, полиэтиленовыми и полипропиленовыми трубами сваркой.

Перед закрытием стробоскопов проверяют работоспособность системы. Осмотрите качество соединения труб, оцените работу насоса и регулирующей автоматики.

Разделение на несколько контуров оптимизирует давление, таким образом, при использовании одного сантехнического прибора давление в других участках не будет падать

Выводы и полезное видео по теме

Важные нюансы водоснабжения в доме. Консультация специалиста:

Поэтапная технология прокладки наружного трубопровода на участке от фундамента дома до колодца:

Обзор элементов автономной системы водоснабжения, виды насосов и электрические схемы:

При проектировании системы водоснабжения необходимо учитывать, что чем она сложнее, тем комфортнее ее использование. Но простая система более надежна, с меньшей вероятностью выйдет из строя и доступна для самостоятельного ремонта.

Поэтому, составляя схему, важно не переоценить свои силы и определить важнейшие функции, которые должна выполнять система водоснабжения.

Обладаете ли Вы практическими навыками организации водоснабжения дома? Делитесь своими знаниями или задавайте вопросы по теме публикации в комментариях. Контактная форма расположена ниже.

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Установить самостоятельно сложно, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

Схем водопровода на самом деле обилие, но есть два разных способа подключения потребителей:

• Тройниковое подключение.
• Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения понадобится коллектор . От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи . .. Обратите внимание, что последовательное соединение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса … И, по желанию, фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор – полипропилен по соотношению цена-качество . Обратите внимание, что пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее насосной станции … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода от насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. То же кран монтируется на выходе из водонагревателя, а после этого патрубок подсоединяется к коллектору горячей воды и то разведены по всем точкам в доме.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбели. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, подробнее узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Разделение по принципу водоснабжение

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

• С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
• С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Установка своими руками

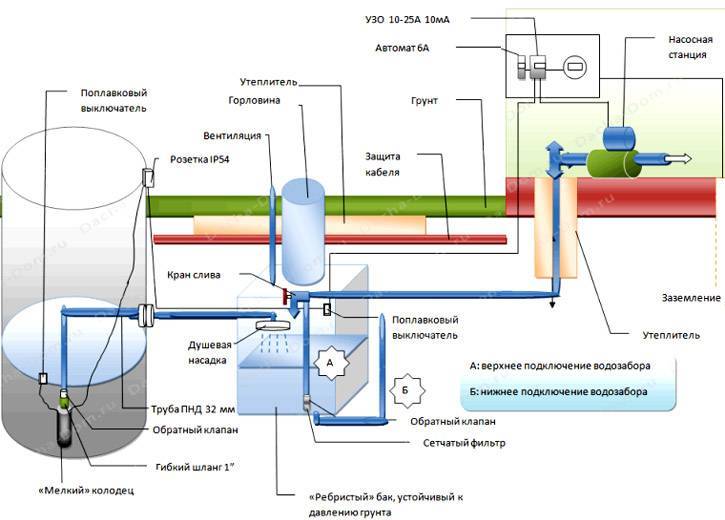

Подача воды из колодца делится на два вида: летняя и зимняя:

• Летний вид системы проложен над землей длина обеспечена.
• Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов … Если его дно и трубопровод окажутся выше промерзания грунта, то нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию ​​с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать как металлические хомуты с резиновым уплотнителем (жесткое крепление), так и без уплотнителя для свободного перемещения труб (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: в раструб и встык. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

• насос;
• накопитель воды — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос накачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

• Погружной насос производительностью 1,7 л в час стоит 6700 руб. ;
• Купить гидроаккумулятор на 50 литров можно за 4600 руб.;
• Труба полипропиленовая длиной 4 м от 1500 руб.;
• Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или колодцем может быть использована для последовательной обвязки.

Состоит из следующих узлов:

• Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
• Переходник. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
• Клапан обратный … Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
• Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водоразборные муфты, тройники и т. д.
• Фильтрующая группа. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
• Аккумуляторный бак. Требуется создать и поддерживать стабильный напор воды, для предотвращения частой работы насоса.
• Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если следить за направлением воды, осуществляется в следующем порядке:

1. На участке присоединения коллектора к магистральному водопроводу устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
2. Далее монтируется фильтр-отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
3. Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
• Несмотря на то, что хозяин дома почти всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
• При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
• Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

• Минимум соединений и переходников. Это повышает надежность и экономичность системы.
• Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
• Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
• Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru

Водоснабжение в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления. Особенно это чувствуется при работе душа: регулировать температуру воды очень сложно. Вот тут-то и проявляются неудобства этой схемы. Такая система больше подходит для семьи с небольшим количеством человек.

Подключение коллектора

Данная схема подключения потребителей требует большего количества труб, а значит, удорожает проект водопровода. Суть этой системы в том, что после первичного контура на вводе монтируются коллекторы для холодной и горячей воды, а от них уже проложены трубы к каждому отдельному потребителю.

Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше подходит для комфортного использования и подходит для любого семейства .

Иногда, чтобы удешевить проект, но в то же время получить максимальный комфорт, эти две системы объединяют. Это тоже хорошо работает.

Сколько стоит замена магистрального водопровода в доме?

Сколько стоит замена магистрального водопровода в доме? | Анги

Обычный диапазон: 610–2 614 $

Стоимость замены основного водопровода в доме составляет в среднем 1 605 $ .

Фото: Наттакорн / Adobe Stock

Фото: Наттакорн / Adobe Stock

Главный водопровод имеет решающее значение для водопроводной системы вашего дома. Когда он не работает должным образом, вы можете столкнуться с резким падением давления воды, не говоря уже о резком увеличении счетов за воду. В зависимости от местоположения и характера проекта цены могут варьироваться от 610 $ до 2 614 $ .

See the price range for replacing a main water line in

your area

Normal range for U.S.

$610 — $2,614

• Average

• $1,605

• Low end

• $195

• high end

• 4750 долл. США

LOWHIGH

Средняя стоимость по стране	Минимальная стоимость	Максимальная стоимость
1580 долларов	615 долларов	2575 долларов

Стоимость замены основного водопровода на фут Цены могут достигать

250 долларов за погонный фут в определенных районах, а также на труднодоступных линиях.

Стоимость замены магистрального водопровода по типу

При замене магистрального водопровода вашего дома вы можете выбрать два основных варианта замены: траншейный и бестраншейный. Бестраншейные варианты более предпочтительны, так как они не требуют перекопки вашего двора, хотя во многих случаях они будут стоить дороже.

Магистральные водоводы, проложенные по траншеям

Замена водопроводных магистралей траншейным методом стоит около от 50 до 250 долларов за погонный фут . Выкапывание и утилизация старых линий увеличит эту стоимость.

Облицовка трубы Бестраншейная замена водопровода

Бестраншейная замена водопровода с использованием облицовки трубы стоит от 100 до 250 долларов за погонный фут . Этот метод создает «новую» трубу, проталкивая эпоксидную прокладку через старую, чтобы заполнить любые трещины.

Бестраншейная замена водопровода при разрыве трубы

Метод разрыва трубы при бестраншейной замене водопровода стоит от 50 до 200 долларов за погонный фут . Это включает в себя использование шнека для высверливания старой трубы и «разрыва» ее при перетаскивании новой трубы на замену.

Частные магистральные водопроводы

Замена частного магистрального водопровода стоит около от 600 до 2500 долларов . Это линия, идущая от улицы к вашему дому. Для этого проекта вам нужно будет определить, несете ли вы или город ответственность за ту часть, которая выходит за пределы вашей собственности и попадает в городское водоснабжение.

Факторы стоимости замены магистрального водопровода

На общую стоимость вашего проекта могут повлиять несколько факторов. К ним относятся:

• Затраты на рабочую силу в вашем районе

• Стоимость материалов

• Препятствия, затрудняющие доступ к трубе (например, деревья или бетонная площадка)

Глубина траншеи применимо)

Разбивка затрат на замену магистрального водопровода

Наряду с затратами на рабочую силу и материалы у вас также будут дополнительные расходы на необходимые проверки и разрешения. Вот разбивка того, что будет составлять ваш бюджет.

Оплата труда

Оплата труда составит в среднем от 35% до 40% ваших общих затрат. Однако для бестраншейных проектов это число будет ближе к 60% . Это связано с тем, что бестраншейная замена требует специального оборудования и набора навыков, хотя и требует меньше рабочего времени.

Материалы

Фото: SkyLine/Adobe Stock

Различные типы водопроводных труб могут значительно повлиять на ваши расходы, так как медные трубы стоят четыре-семь раз столько же ПВХ. Медь обладает большей долговечностью, поэтому это хорошая инвестиция, но она может не подойти для определенных почвенных условий.

Проверки

Перед подключением к водопроводу вам потребуется от 150 до 500 долларов на проверку. Некоторые компании предлагают эту услугу бесплатно, чтобы убедиться, что ваши водопроводы соответствуют всем требованиям кодекса.

Разрешения

Вам, скорее всего, потребуется разрешение на замену магистрального водопровода, что может занять от 100 до 500 долларов . Подрядчик, которого вы нанимаете, обычно позаботится об этом за вас, или вы можете обратиться в местное агентство по обеспечению соблюдения строительных норм и правил.

Часто задаваемые вопросы

Поскольку вы будете взаимодействовать с городскими водопроводными сетями, этот проект требует участия профессионалов. Большинство муниципалитетов по закону требуют, чтобы сантехник с лицензией был рядом с вами . Кроме того, если какие-либо оплошности, сделанные своими руками, приведут к разрыву трубы, вы можете получить 90 885 десятков тысяч долларов в виде платы за ремонт.

Подключение к городской канализации может стоить от от 500 до 20 000 долларов . В зависимости от необходимой длины линии и местных правил цены могут значительно различаться.

Для этого коммутатора вам потребуется провести частную магистральную линию связи от ближайшей городской линии до вашего дома.

Если вам необходимо заменить основной запорный клапан воды, это может стоить от 1500 до 4000 долларов США .
