Водоснабжение частного дома своими руками

Водопровод для частного дома является самой необходимой коммуникацией. Это утверждение может оспорить лишь тот, кто не тягал полные ведра с колонки или ближайшего колодца. Намного проще тем, кто имеет отличную возможность подключиться к централизованной системе. Но, а тем, кому эта перспектива не светит, следует подумать, как организовать водоснабжение частного дома. Именно об этом вы сможете прочитать дальше.

Содержание

1. Виды систем водоснабжения. С чего начать?
2. Колодцы
3. Скважина «на песок»
4. Артезианская скважина
5. Внутренняя система водоснабжения частного дома
6. Фото

Виды систем водоснабжения. С чего начать?

Виды водоснабжения

Независимо от вида выбранного водоснабжения первым делом необходимо составить проект будущей системы. Это важно, так как благодаря проекту вы сможете учесть всевозможные детали и даже самые мелочи, которые впоследствии будут напрямую влиять на ее хорошее функционирование. Например, в проекте указывается конкретное место для подвода, рассчитывается необходимый напор. Безусловно, на эти факторы будет влиять количество воды, которое планирует расходовать ваша семья. Более того, обязательно просчитайте все издержки, сколько вам необходимо средств для покупки труб, кранов и многих других строительных материалов. Все это вы сможете отобразить в проекте.

Составление проекта системы во многом будет зависеть от выбранного вида водоснабжения:

1. Колодец.
2. Скважина «на песок».
3. Артезианская скважина.

Теперь о каждой из них поподробнее.

Колодцы

Колодец

Обустраивать колодец есть смысл только в том случае, если пригодная в пищу вода имеется на глубине от 5 до 15 метров. Согласно статистике средний запас для четырех человек в семье должен составлять до 200 литров. Если данный источник полностью вам подходит, можно приступать к работе.

Первым делом вам необходимо установить насос, который будет выкачивать воду из колодца. Насос можно установить в двух вариантах. Например, оборудовать его возле колодца или в подвале дома. Независимо от расположения насоса, необходимо прокопать траншею глубиной 0,5-0,7 метров. Для защиты от промерзания дно траншеи можно засыпать песком. Чаще всего рекомендуется использовать трубы 32Ø. Но этот показатель может колебаться, в зависимости от расстояния до колодца. Чем он дальше, тем больше диаметр необходим для использования. Водопровод лучше всего прокладывать под наклоном. Почему? Так можно предотвратить застой воды в трубопроводной системе. В дом труба заводится через фундамент, в котором предварительно делается сквозное отверстие.

После прокладки в обязательном порядке это место необходимо утеплить, чтобы избежать промерзания водопровода в сильные морозы.

После ввода в дом, вам остается выполнить разводку воды по точкам.

Схема водозабора из колодца

Но перед тем как вы решитесь именно на такую систему водоснабжения учтите все за и против. Очень часто в колодец могут проникать грунтовые воды, качество которых оставляет желать лучшего. Более того, если вам предстоит его только копать, то пообщайтесь с соседями. Можно взять на анализ пробу. В то же время колодец имеет большие преимущества, например, перед скважиной. Его благоустройство обойдется гораздо дешевле. Шахту колодца можно выкопать самостоятельно и заплатить только за бетонные кольца и за их установку. Продолжительность эксплуатации может составить до 50 лет. А в случае отключения электроэнергии, воду можно доставлять ведром на веревке.

Скважина «на песок»

Скважина на песок с насосом

Скважину можно по праву назвать самым лучшим источником воды для загородного дома. Однако, даже те, кто имеет централизованную систему, все же желают иметь свою собственный источник. Ведь такая вода отличается высоким качеством.

Теперь поговорим о скважине «на песок».

Схема скважины на песок

Это название связано с тем, что она затрагивает верхний слой песчаного горизонта. После него идет толстый слой суглинка, который фильтрует грунтовые воды. Его глубина может достигать максимума в 50 метров. В зависимости от региона, где вы проживаете, этот водоносный слой может залегать на разной глубине. Единственным недостатком такой системы является непродолжительный срок эксплуатации, максимум до 8 лет. Имея небольшие навыки, пробурить ее можно без помощи специалистов. Бурение машиной будет гораздо дороже, более того, процент попадания на хорошую воду снижается. Очевидно, бурение скважины вручную дешевле. После устанавливается глубинный насос и дополнительное оборудование, об этом этапе работы можно прочитать ниже.

Артезианская скважина

Эта скважина находится в известняковых породах. Глубина ее может достигать 135 метров. Без сомнений качество такой воды будет иметь самую высокую оценку. Ее запасы практически не ограничены.

Использовать дополнительное оборудование для выкачки не надо. Причина в том, что вода в данной скважине находится под давлением, так что самостоятельно выстреливает вверх.

Одно из достоинств это продолжительность эксплуатации – 50 лет. Сделать ее самостоятельно невозможно, поэтому придется обращаться за помощью к высококвалифицированным специалистам. Для ее эксплуатации существует одно важное требование – регистрация. Так как известняковый водоносный слой является стратегическим запасом государства. После при помощи насосной станции или глубинного насоса организовывается подача воды непосредственно в дом.

Схема артезианской скважины

Оборудование и этапы выполнения работ скважины «на песок» и артезианской:

1. Водоснабжение частного дома при помощи той или иной скважины подразумевает наличие глубинного насоса. Он погружается непосредственно в трубу подачи воды. Прикрепить его можно стальным тросом, а также оборудовать водостойким электрокабелем.
2. После устанавливается блок автоматики, который позволяет управлять работой насоса. Более того, он будет защищать дорогой агрегат от резких перепадов напряжения и перегрева двигателя.
3. Для таких систем рекомендуется установить гидпропневмобак. Он будет предотвращать гидроудары, предоставлять постоянное и стабильное давление и снизит до минимума количество включений и, соответственно, выключений насоса. Для загородного дома достаточно будет объема бака на 100 литров.
4. Еще одно немаловажное строение – это кессон. Он необходим для защиты дорогостоящего оборудования от климатических, природных и других явлений. Кессон следует устанавливать на глубину ниже обычного промерзания земли. Уже непосредственно от кессона осуществляется разводка труб по траншее прямо в дом. Для продолжительной эксплуатации этого сооружения можно утеплить пенопластом как стенки, так и крышку кессона.

Внутренняя система водоснабжения частного дома

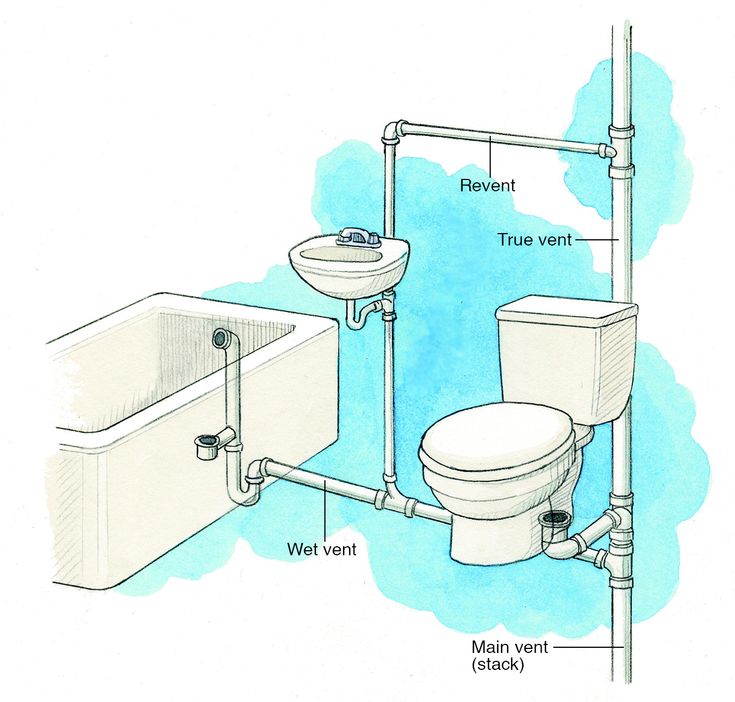

Схема водопровода частного дома

Что касается разводки внутри дома, то здесь гораздо проще это сделать самостоятельно. Чаще всего используются диаметры 1/2Ø и 3/4Ø. При желании можно установить коллектор, который позволит значительно увеличить КПД водопроводной системы. Для выполнения этой работы вам потребуется не так много инструментов. Например, если выберете полипропиленовые трубы, то необходим будет только паяльник и специальные ножницы. Для системы из металлопластиковых труб достаточно будет нескольких гаечных ключей и тех же ножниц. Как говорилось в самом начале, лучше всего сделать проект внутренней разводки. Так вам будет легче подсчитать, сколько и каких фитингов вам необходимо купить.

При этом учтите, если у вас нет навыков или элементарно времени, лучше доверить эту работу специалистам. Ну, а если вы решили испытать свое умение и сделать водоснабжение частного дома, то внимательно следуйте всем рекомендациям и советам. А в тех случаях, когда сомневаетесь, проконсультируйтесь у специалиста.

Это интересно:

• бассейн на даче из бетона;
• бурение скважин на воду;
• абиссинский колодец (технология);
• как сделать зимнюю теплицу.

Фото

Выбор подходящего насоса

Водоснабжение при помощи насосной станции – схема

Варианты исполнения скважин

Схема установки для очистки воды из скважины

Схема автономного водоснабжения





Помогла ли вам статья?

Схема водоснабжения частного дома – элементы системы, правильный их подбор и точность места установки

Содержание:

1. Виды схем водоснабжения частных домов
2. Схема системы водоснабжения частного дома
3. Полезные советы
4. Заключение по теме

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

• В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
• Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
• Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

• У них больший дебит.
• Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

• Источник водозабора.
• Насос.
• Трубопровод, соединяющий насос с системой водоочистки.
• Накопительный бак или гидроаккумулятор.
• Водоочистка с системой фильтров.
• Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак.

Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

• Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
• Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
• Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
• Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
• Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
• Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Не забудьте оценить статью:

Планирование микрогидроэнергетической системы | Министерство энергетики

Энергосбережение

Чтобы узнать, подойдет ли вам микрогидроэлектростанция, определите доступное вертикальное расстояние (напор) и поток (количество) воды.

Чтобы построить микрогидроэлектростанцию, вам нужен доступ к проточной воде на вашем участке. Должно быть достаточное количество падающей воды, что обычно, но не всегда, означает, что лучше всего подходят холмистые или гористые участки. Другие соображения для потенциального участка микро-ГЭС включают ее выходную мощность, экономику, разрешения и права на воду.

Чтобы понять, подойдет ли вам микрогидроэлектростанция, вам необходимо определить количество энергии, которое вы можете получить от проточной воды на вашем участке. Это включает в себя определение следующих двух вещей:

• Напор — вертикальное расстояние, на которое падает вода
• Поток — количество падающей воды.

После того, как вы определили напор и расход, вы можете использовать простое уравнение для оценки выходной мощности системы с КПД от 50% до 70% или более, что характерно для большинства микрогидроэнергетических систем.

Просто умножьте чистый напор (расстояние по вертикали, доступное после вычета потерь, таких как трение трубы — потери будут зависеть, среди прочего, от размера трубы, но для предварительных расчетов могут быть оценены в пределах от 5 до 10 процентов) на расход (используйте галлоны США в минуту), деленный на 10. Это даст вам выходную мощность системы в ваттах (Вт). Уравнение выглядит следующим образом:

[чистый напор (футы) × расход (гал/мин)] ÷ 10 = Вт (мощность или ватты)

Определение «головы» на вашем потенциальном участке микро-ГЭС

На потенциальном участке микро-ГЭС напор – это вертикальное расстояние, на которое падает вода. При оценке потенциального участка напор обычно измеряют в футах, метрах или единицах давления. Напор также зависит от характеристик канала или трубы, по которой он течет.

Большинство микрогидроэлектростанций относятся к категории низконапорных и высоконапорных. Чем выше напор, тем лучше, потому что вам потребуется меньше воды для производства заданного количества энергии, и вы можете использовать меньшее и менее дорогое оборудование. Низкий напор относится к изменению высоты менее чем на 66 футов (20 метров), а сверхнизкий напор относится к изменению высоты менее чем на 10 футов (3 метра). Вертикальный перепад менее 2 футов (0,6 метра), вероятно, сделает маломасштабную гидроэлектрическую систему невозможной.

Тем не менее, для очень малых объемов выработки электроэнергии текущий поток с толщиной воды всего 13 дюймов может поддерживать работу погружной турбины. Этот тип турбины изначально использовался для питания научных приборов, буксируемых за кораблями для разведки нефти, и похож на некоторые гидрокинетические энергетические системы, работающие от речных или приливных течений.

При определении напора необходимо учитывать как валовой, так и чистый напор. Общий напор — это расстояние по вертикали между верхним уровнем уровня воды в форбазе, где крепится водовод (или труба), по которому вода под давлением подается, и уровнем воды, куда сбрасывается вода из турбины. Чистый напор равен общему напору за вычетом потерь из-за трения и турбулентности в трубопроводе.

Самый точный способ определить общий напор — это провести профессиональный осмотр участка. Чтобы получить приблизительную оценку, вы можете использовать карты Геологической службы США для вашего района или метод шланга-трубы.

Метод шланг-трубка для определения напора включает в себя измерение глубины потока по ширине потока, который вы собираетесь использовать для своей системы, — от точки, в которой вы хотите разместить затвор, до точки, в которой вы хотите поставить турбину. Вам понадобится следующее:

• Помощник
• Садовый шланг малого диаметра длиной 20–30 футов (6–9 метров) или другая гибкая трубка
• Воронка
• Критерий или измерительная лента.
• Протяните шланг или трубку вниз по каналу потока от точки, которая является наиболее подходящей отметкой для впуска затвора. Попросите вашего помощника держать верхний конец шланга с воронкой под водой как можно ближе к поверхности.
• Тем временем поднимите нижний конец, пока из него не перестанет течь вода. Измерьте вертикальное расстояние между вашим концом трубки и поверхностью воды. Это валовой напор для данного участка потока.
• Попросите вашего помощника подойти к вам и поместить воронку в ту же точку, где вы проводили измерения. Затем идите вниз по течению и повторите процедуру. Продолжайте проводить измерения, пока не достигнете точки, где вы планируете разместить турбину.

Сумма этих измерений даст вам приблизительное представление о валовом напоре для вашего объекта.

Примечание: из-за давления воды на передний конец шланга вода может продолжать течь по шлангу даже после того, как оба конца шланга выровнены. Вы можете вычесть дюйм или два (2–5 сантиметров) из каждого измерения, чтобы учесть это. Лучше быть осторожным в этих предварительных измерениях общего напора.

Если ваши предварительные оценки кажутся благоприятными, вы захотите получить более точные измерения. Как уже говорилось, самый точный способ определить голову — это провести профессиональный осмотр вашего сайта. Но если вы знаете, что на вашем участке есть перепад высот в несколько сотен футов, вы можете использовать авиационный высотомер. Вы можете купить, одолжить или арендовать высотомер в небольшом аэропорту или аэроклубе. Однако предостережение: хотя использование альтиметра может быть дешевле, чем наем профессионального геодезиста, ваши измерения будут менее точными. Кроме того, вам придется учитывать влияние атмосферного давления и при необходимости калибровать высотомер.

Определение «потока» на потенциальном участке микро-ГЭС

Количество воды, падающей с потенциальной площадки микро-ГЭС, называется потоком. Измеряется в галлонах в минуту, кубических футах в секунду или литрах в секунду.

Самый простой способ определить сток вашего ручья — получить данные из следующих местных отделений:

• Геологическая служба США
• Инженерный корпус армии США
• Министерство сельского хозяйства США
• Инженер вашего округа
• Местное водоснабжение противопаводковых служб.

Если вы не можете получить существующие данные, вам необходимо провести собственные измерения расхода. Вы можете измерить поток, используя метод ведра или взвешенного поплавка.

Метод ведра

Метод ведра включает перекрытие ручья бревнами или досками, чтобы отвести его поток в ведро или контейнер. Скорость, с которой контейнер наполняется, является скоростью потока.

Например, ведро объемом 5 галлонов, которое наполняется за 1 минуту, означает, что скорость потока воды в вашем ручье составляет 5 галлонов в минуту.

Взвешенно-плавающий метод

Другой способ измерения расхода включает измерение глубины потока по ширине потока и выпуск взвешенного поплавка выше по течению от ваших измерений. Из-за соображений безопасности на воде этот метод не рекомендуется, если течение быстрое и/или над вашими икрами. Вам понадобится:

• Помощник
• Рулетка
• Аршин или измерительная линейка
• Поплавок с грузом, например пластиковая бутылка, наполовину заполненная водой
• Секундомер
• Немного миллиметровой бумаги.

С помощью этого оборудования вы можете рассчитать расход для поперечного сечения русла реки при самом низком уровне воды.

1. Во-первых, выберите участок ручья с самым прямым руслом и максимально равномерными глубиной и шириной.
2. В самом узком месте измерьте ширину ручья.
3. Затем, держа линейку вертикально, пройдите через ручей и измерьте глубину воды с шагом в один фут. Чтобы облегчить процесс, натяните веревку или веревку, на которой отмечены приращения, по ширине ручья.
4. Отметьте глубину на миллиметровой бумаге, чтобы получить профиль поперечного сечения ручья.
5. Определите площадь каждой секции, рассчитав площади прямоугольников (площадь = длина × ширина) и прямоугольных треугольников (площадь = ½ основания × высота) в каждой секции.
6. Затем от той же точки, где вы измерили ширину ручья, отметьте точку не менее чем в 20 футах выше по течению.
7. Отпустите утяжеленный поплавок посреди потока и запишите время, которое потребуется поплавку, чтобы добраться до исходной точки вниз по течению. Не позволяйте поплавку волочиться по дну русла; если это так, используйте меньший поплавок.
8. Разделите расстояние между двумя точками на время плавания в секундах, чтобы получить скорость потока в футах в секунду. Чем больше раз вы повторите эту процедуру, тем точнее будет ваше измерение скорости потока.
9. Умножьте среднюю скорость на площадь поперечного сечения потока.
10. Затем умножьте полученный результат на коэффициент, учитывающий неровность русла ручья (0,8 для песчаного русла, 0,7 для русла с мелкими и средними камнями и 0,6 для русла с большим количеством крупных камней). Результат даст вам скорость потока в кубических футах или метрах в секунду.

Расход воды может сильно меняться в течение года, поэтому важен сезон, в течение которого вы проводите измерения расхода. Если вы не планируете строить резервуар для хранения, вы можете использовать самый низкий средний расход за год в качестве основы для проектирования вашей системы. Однако, если вы ограничены по закону в отношении количества воды, которое вы можете отвести от вашего ручья в определенное время года, используйте средний расход в период наибольшего ожидаемого спроса на электроэнергию.

экономика

Если вы определите на основе расчетной выходной мощности, что микрогидроэнергетическая система будет осуществима, то вы сможете определить, имеет ли она экономический смысл.

Поскольку экономия энергии стоит меньше, чем ее производство, убедитесь, что ваш дом максимально энергоэффективен, сократите потребление электроэнергии, чтобы не покупать систему, которая больше (и дороже), чем вам нужно.

Сложите все предполагаемые затраты на разработку и обслуживание сайта в течение ожидаемого срока службы вашего оборудования и разделите сумму на мощность системы в ваттах. Это скажет вам, сколько будет стоить система в долларах за ватт. Затем вы можете сравнить это со стоимостью электроэнергии, предоставляемой коммунальными службами или другими альтернативными источниками энергии.

Какими бы ни были первоначальные затраты, гидроэлектростанция обычно служит долго, и во многих случаях обслуживание не требует больших затрат. Кроме того, иногда на уровне штатов, коммунальных предприятий и на федеральном уровне существуют различные финансовые стимулы для инвестиций в системы возобновляемых источников энергии. К ним относятся, среди прочего, льготы по подоходному налогу, освобождение от налога на имущество, освобождение штата от налога с продаж, кредитные программы и специальные программы грантов.

Разрешения и права на воду

При принятии решения об установке микрогидроэлектростанции на вашем участке вам также необходимо знать местные требования к разрешению и права на воду.

Независимо от того, будет ли ваша система подключена к сети или будет работать автономно, это повлияет на требования, которым вы должны следовать. Если ваша микро-ГЭС будет оказывать минимальное воздействие на окружающую среду, и вы не планируете продавать электроэнергию коммунальному предприятию, процесс получения разрешения, скорее всего, потребует минимальных усилий.

На местном уровне вашим первым контактным лицом должен быть окружной инженер. Ваше государственное энергетическое управление также может предоставить вам совет и помощь. Кроме того, вам необходимо связаться с Федеральной комиссией по регулированию энергетики и Инженерным корпусом армии США.

Вам также необходимо определить, сколько воды вы можете отвести из русла вашего ручья. Каждый штат контролирует права на воду; вам может понадобиться отдельное право на воду для производства электроэнергии, даже если у вас уже есть право на воду для другого использования.

См. «Планирование небольшой системы возобновляемой энергии» для получения дополнительной информации о кодексах штата и сообществе и требованиях к небольшим системам возобновляемой энергии.

• Узнать больше
• Ссылки

Планирование микрогидроэнергетической системы

Системы микрогидроэнергетики Узнать больше

Снижение потребления электроэнергии и затрат Узнать больше

Планирование домашних систем возобновляемой энергии Узнать больше

Оборудование баланса системы, необходимое для систем возобновляемой энергии Узнать больше

Системы возобновляемой энергии, подключенные к сети Узнать больше

Автономные или автономные системы возобновляемой энергии Узнать больше

• Основы микрогидроэнергетики
• Национальная гидроэнергетическая ассоциация

Системы микрогидроэнергетики | Министерство энергетики

Энергосбережение


Микрогидроэнергетика может быть одной из самых простых и последовательных форм возобновляемой энергии на вашем участке.

Если через вашу собственность протекает вода, вы можете подумать о строительстве небольшой гидроэлектростанции для выработки электроэнергии. Микрогидроэлектростанции обычно вырабатывают до 100 киловатт электроэнергии. Большинство гидроэнергетических систем, используемых домовладельцами и владельцами малого бизнеса, включая фермеров и владельцев ранчо, можно квалифицировать как микрогидроэнергетические системы. Но 10-киловаттная микрогидроэлектростанция обычно может обеспечить достаточно энергии для большого дома, небольшого курорта или хобби-фермы.

Системе микрогидроэнергетики нужна турбина, насос или водяное колесо для преобразования энергии текущей воды в энергию вращения, которая преобразуется в электричество.

На нашей странице о планировании системы микрогидроэнергетики есть дополнительная информация.

Как работает система микрогидроэнергетики

Компоненты системы микрогидроэнергетики

Русловые микрогидроэлектростанции состоят из следующих основных компонентов:

• Водопровод — канал, трубопровод или напорный трубопровод (водовод), по которому подается вода
• Турбина, насос или водяное колесо — преобразует энергию текущей воды в энергию вращения
• Генератор переменного тока или генератор — преобразует энергию вращения в электричество
• Регулятор — управляет генератором
• Электропроводка — подает электричество.


Имеющиеся в продаже турбины и генераторы обычно продаются в комплекте. Системы «сделай сам» требуют тщательного согласования генератора с мощностью и частотой вращения турбины.

Многие системы также используют инвертор для преобразования низковольтного электричества постоянного тока (DC), производимого системой, в 120 или 240 вольт переменного тока (AC). (В качестве альтернативы вы можете купить бытовые приборы, работающие от постоянного тока.)

Будет ли микрогидроэнергетическая система подключена к сети или будет автономной, будет определяться баланс многих ее системных компонентов.

Например, некоторые автономные системы используют батареи для хранения электроэнергии, вырабатываемой системой. Однако, поскольку гидроэнергетические ресурсы, как правило, носят более сезонный характер, чем ветряные или солнечные ресурсы, батареи не всегда могут быть практичными для микрогидроэнергетических систем. Если вы все же используете аккумуляторы, они должны располагаться как можно ближе к турбине, потому что трудно передавать низковольтную энергию на большие расстояния.

Типы турбин

Импульсные турбины

Импульсные турбины, имеющие наименее сложную конструкцию, чаще всего используются в высоконапорных микрогидроустановках. Они полагаются на скорость воды, чтобы двигать турбинное колесо, которое называется бегунком. Наиболее распространенные типы импульсных турбин включают колесо Пелтона и колесо Турго.

• Колесо Пелтона — использует концепцию реактивной силы для создания энергии. Вода подается в напорный трубопровод с узким соплом на одном конце. Вода струей брызжет из сопла, ударяя в двухчашечные ведра, прикрепленные к колесу. Воздействие струйной струи на изогнутые ковши создает силу, которая вращает колесо с высоким коэффициентом полезного действия 70–9.0%. Колесные турбины Пелтона доступны в различных размерах и лучше всего работают в условиях низкого расхода и высокого напора.
• Импульсное колесо Turgo — модернизированная версия Pelton. В нем используется та же концепция струйного распыления, но струя Turgo, которая вдвое меньше Pelton, расположена под углом, так что струя струи попадает сразу в три ведра. В результате колесо Turgo вращается в два раза быстрее. Он также менее громоздкий, требует мало передач или вообще не нуждается в них, и имеет хорошую репутацию благодаря безотказной работе. Turgo может работать в условиях низкого расхода, но требует среднего или высокого напора.
• Турбина Кролика Джека — турбина типа «капля в ручье», которая может генерировать энергию из ручья с глубиной воды всего 13 дюймов и без напора. Выходная мощность кролика Джека составляет максимум 100 Вт, поэтому в среднем дневная мощность составляет 1,5–2,4 киловатт-часа, в зависимости от вашего объекта. Иногда его называют погружным гидрогенератором Aquair UW.

Реакционные турбины

Реактивные турбины, которые обладают высокой эффективностью, зависят от давления, а не скорости для производства энергии. Все лопасти реактивной турбины постоянно контактируют с водой. Эти турбины часто используются на крупных гидроэлектростанциях.

Из-за своей сложности и высокой стоимости реактивные турбины обычно не используются в проектах микрогидроэнергетики. Исключением является пропеллерная турбина, которая имеет множество различных конструкций и работает так же, как гребной винт на лодке.

Пропеллерные турбины имеют от трех до шести обычно неподвижных лопастей, установленных под разными углами на рабочем колесе. Бульбовая, трубчатая и трубчатая Каплана являются вариантами пропеллерной турбины. Турбина Каплана, представляющая собой легко адаптируемую пропеллерную систему, может использоваться для микрогидроэлектростанций.

Насосы и водяные колеса

Обычные насосы могут использоваться вместо гидравлических турбин. Когда действие насоса меняется на противоположное, он работает как турбина. Поскольку насосы выпускаются серийно, вы найдете их легче, чем турбины.
