Ввод холодной воды в частный дом: правильная схема узла ввода водопровода в частный дом
Ввод воды в частный дом
Ввод холодной воды в дом задача, которую необходимо продумать еще на стадии заливки фундамента тогда же стоит задуматься и о выводе канализации. Это существенно облегчит жизнь застройщику при подключении коммуникаций.
Кажется, что может быть проще в процессе заливки поперёк траншеи установить L-образную канализационную трубу 110 мм с замотанными скотчем концами на глубину ниже промерзания, чтобы впоследствии выкопать траншею от фундамента к скважине и пропустить через неё трубу ПНД (а то и не одну) и кабель для подключения скважинного насоса. Но почему-то многие об этом не задумываются, а когда подходит время для подвода воды в дом задаются вопросами:
- как ввести воду в дом?
- как сделать так,чтобы она не замерзла?
И начинается: долбление фундамента, утепление узла ввода воды, греющие кабели… А всего-то надо было подготовиться заранее.
Вот так выглядит забетонированная канализационная труба на стадии заливки фундамента.

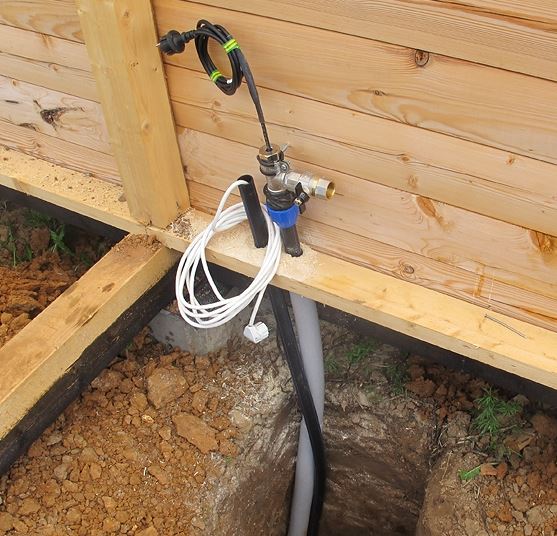

Обратите внимание на фото выше, вертикальная труба торчит уже внутри дома, а на глубине 1,7 м я поставил 2 отвода по 45 градусов и вывел горизонтальную часть трубы за пределы дома. После того как была выкопана траншея от фундамента к колодцу скважины осталось только продлить эту горизонтальную часть канализационной трубы и заложить в неё кабель и ПНД трубы. Получается герметичный пенал. Так как трубы ПНД гнуться под воздействием определенных усилий закладывать их лучше одновременно с монтажом горизонтальной части «пенала», и только после того, как все сделано, уже закапывать ввод воды. В колодце скважины это выглядит вот так.
Схема ввода воды в дом

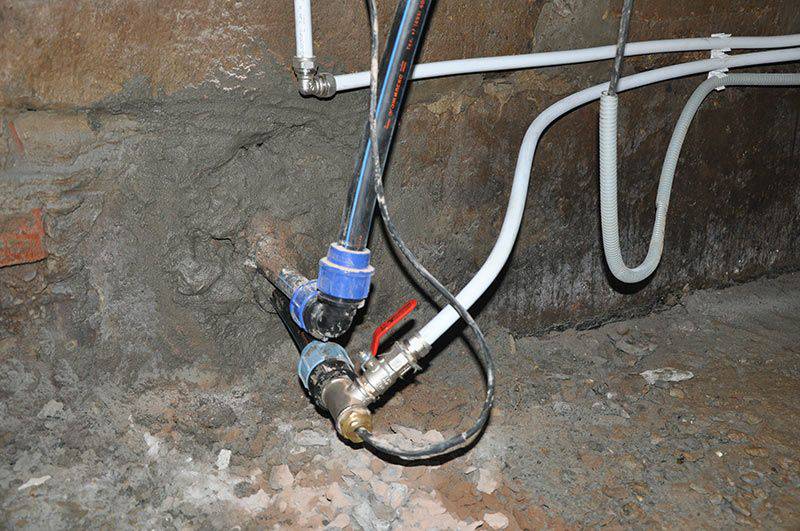

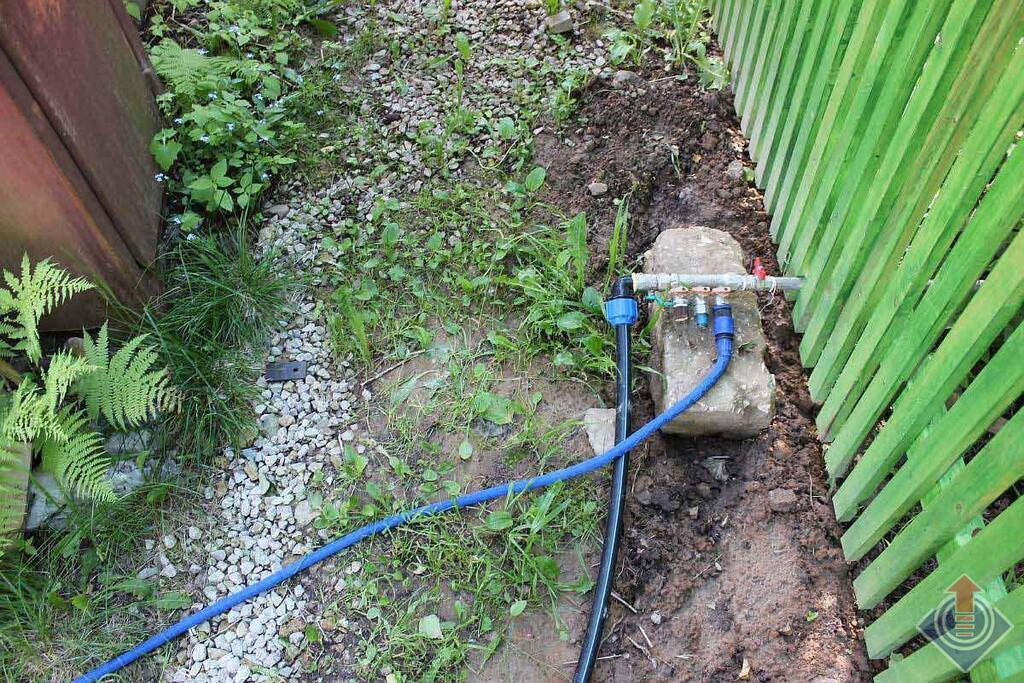

Как видно на схеме, ввод воды в дом проходит через подвальное помещение. В пенале одна труба и кабель. Недорогая автоматика для скважинного насоса включающая и отключающая его только по давлению может работать и так, но более продвинутые системы пропускают поток воды через себя. В этом случае нужно: либо смонтировать дорогостоящую автоматику в колодце (что не самы хороший вариант для дачника), либо установить её в доме, а через пенал пустить ещё одну трубу ПНД, чтобы подключить к ней уличную колонку.

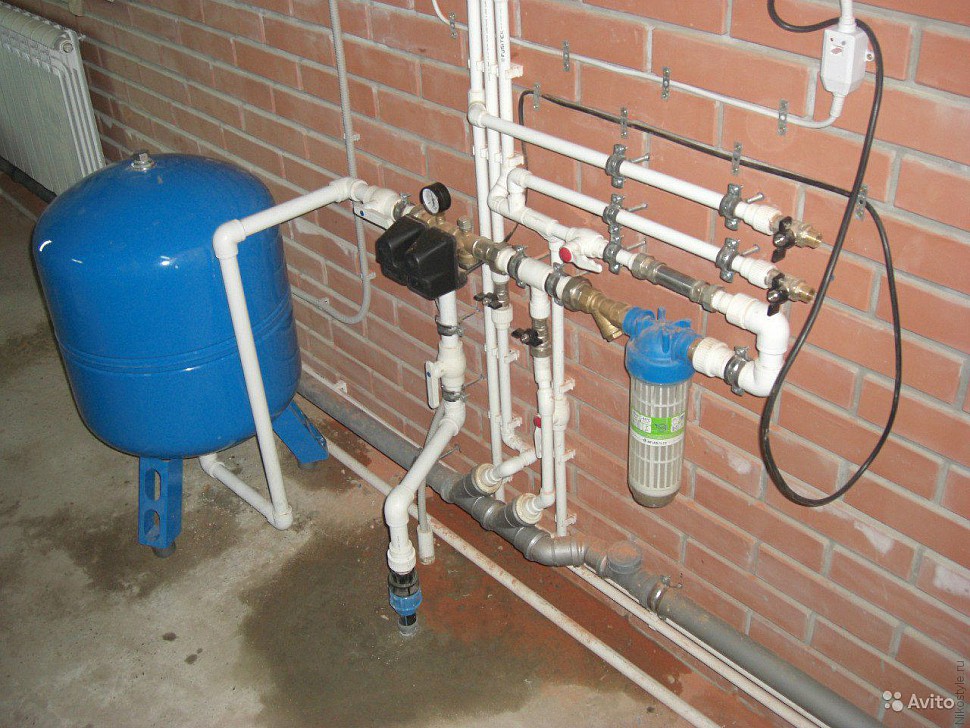

Давление холодной воды в доме
Недорогой скважинный насос может дать в систему около 4 атмосфер. Когда открывается кран, напор холодной воды падает и чем ниже установлено давление на включение скважинного насоса, тем реже он будет запускаться, но вода из крана при это течёт неравномерно. Исправить положение поможет гидроаккумулятор, который содержит в себе запас воды, для еще более редкого включения насоса. Ещё гидроаккумулятор, особенно большой, от 100 литров, поможет не остаться без воды в случае отключения электричества.
Трубы для подвода воды в дом
Ввести воду в дом можно при помощи различных труб, но на данный момент самый удобный и бюджетный вариант представляют из себя ПНД трубы диаметром 25 мм. Для ввода воды в частный дом этого вполне достаточно. Трубы соединяются при помощи фитингов. Делается это очень просто.
Как правильно соединять трубы ПНД
Когда вы раскручиваете фитинг, чтобы вставить его в трубу в руках должно оказывается 4 части.
Резинка обычно остаётся внутри. Её лучше вытащить.
Снизу вверх (на фото ниже):
- Гайка крышка. Именно она удерживает на своей резьбе всю конструкцию.
- Обжимное фальцевое кольцо. Имеет на внутренней поверхности острые насечки, которые «вгрызаются» в ПНД трубу, не давая ей выскользнуть.
- Втулка с запрессовывающей функцией. Равномерно давит на резиновое кольцо которое плотно прилегает и к трубе, и к корпусу.
- Уплотнительное кольцо-прокладка. Обеспечивает герметичность соединения.
Все составляющие компрессионного фитинга одеваются на трубу. После этого, резиновое кольцо аккуратно вставляется в корпус фитинга. Втулку вставляем в фитинг до конца так, чтобы часть её оказалась в корпусе. После этого обжимное кольцо ставим вплотную ко втулке и с усилием заворачиваем гайку. Достаточно это сделать от руки. В итоге получаем надежное соединение.
Ввод водопровода в частный дом, монтаж и разводка: как выбрать источник подключения
Приблизить сельскую постройку к городской можно, увеличив комфортность проживания.
Одним из бытовых вопросов является ввод водопровода в частный дом, возможность отказаться от снабжения водой с помощью ведер.
Проектировщики предусматривают разводку системы на этапе проектирования застройки, труднее решить вопрос с организацией быта в готовых, старых зданиях.
Содержание:
- 1 Из каких составляющих состоит система
- 2 Определение источника
- 3 Подключение к колодцу
- 4 Использование скважинных методов
- 5 По каким схемам осуществляются ввод
- 6 Выбор труб
Из каких составляющих состоит система
Подвод водопровода к дому
Перед застройщиками загородных домов встает задача определиться с источником водоснабжения.
В зависимости от района, в котором находится постройка подавать воду, можно одним из способов:
- подключиться к городскому водопроводу
- установить автономную насосную станцию
Если домовладение расположено в городской черте или поселке с централизованной подачей жидкости, врезка в систему проходит по этапам:
- приобретение нужных материалов и инструментов
- оформление разрешительных документов на ввод
- выполнение разводки труб
Снабжение дома водой автономным способом работа трудоемкая, на которую потребуются определенные затраты им пользуются в случае далекого расположения к центральному водопроводу.
Для этого понадобится:
- выбрать насосную станцию глубинную или наружную
- набор фильтров для очистительных процедур
- приобретение гидроаккумулятора, чтобы хранить накаченную жидкость в резервуаре
- комплект труб
- инструменты
- разведка на земельном участке
- обустроить помещение по нормам и правилам
Какой бы метод не был выбран для подключения составляется схема, определяется размер затрат на приобретение материалов.
Выполняется работа:
- определяют точки, потребляющие воду, их количество и расположение
- на чертеж наносят систему трубной разводки, канализационные стоки
- готовят схему внутреннего монтажа
Сложность составления водопроводной схемы для частных сооружений заключается в комбинации многих деталей. Проложенная трубная магистраль в доме или снаружи не будет качественно работать сама по себе, без созданного источника для поступления из него воды.
Кроме этого нужно правильно подключиться к трубопроводу, что потребует:
- определить источник, приобрети необходимое оборудование, чтобы качать жидкость
- проложить трубную систему, по ней будет перегоняться вода от источника
- детали для обработки, очищения
- элементы, распределяющие поступающее вещество внутри здания
Сельские застройки требуют не только обеспечение проживающих в нем водой для гигиены, приготовления пищи, но и отопление помещений, осуществление полива земельных угодий.
Часто, ввод водопровода в частный дом своими руками значительно экономят семейный бюджет, владелец знает характерные особенности почвы, на какой глубине проходят водоносные жилы.
Определение источника
Хозяин сам выбирает наиболее удобный и экономичный источник, из которого можно добыть нужное количество жидкости.
Наиболее применимы следующие варианты:
- колодцы
- скважины
Почти на каждом загородном участке имеется вырытый колодец. Его копают простым способом, обыкновенной лопатой.
А глубина зависит от водоносного слоя, обычно он расположен в пределах 9 метров. В зависимости от материальных возможностей копку начинают самостоятельно или нанимают специалистов.
С помощью специальных инструментов люди, работающие в этой области, определяют, где лучше находиться колодцу, чтобы выкопать яму как можно меньшую.
Прокладка водопровода от скважины к дому
Снабжение людей с большими потребностями в воде, колодец не сможет обеспечить, поэтому существует альтернативное решение оборудовать скважину и к ней подключить трубопровод.
Бурение проходит на любом выбранном участке, так как жидкость добывается с нижних водоносных слоев, может доходить до 30 метров, характеризуется как объект средних размеров, потому что глубины артезианских скважин достигают 50 метров и больше.
От ее величины зависит чистота и количество воды.
Если углубляются в грунт свыше сотни метров, получают не только много жидкости, но и настолько чистой, что ее не нужно дополнительно обрабатывать, кроме легкой фильтрации.
Диаметры у источников разные, колодец может быть двух метровым, а скважины достигают 40 см. В любом случае, чтобы перекачивать воду в дом, нужен насос.
Подключение к колодцу
Функцией насосной системы служит подкачка живительной влаги к зданию. Если домовладение небольшое, жителей мало, да и проживание периодическое значит можно подвести водоснабжение из колодца.
Процедура содержит следующие этапы:
- выкопки траншеи
- засыпки дна песком
- прокладки труб
Глубина траншеи зависит насколько промерзает почва в данном районе, она должна быть ниже этого уровня.
Трубопровод кладут с уклоном по отношению к источнику, чтобы вода стекала и не застаивалась в трубе.
Ввод водопровода в частный дом под фундаментом предусматривает определение точного места, утепления его, тщательной изоляции. Обычно труба подводится в подвальное помещение, в нем располагают накопительный бойлер.
В колодце размещают глубинный насос, к нему присоединена подающая труба, в который вмонтирован обратный клапан. Электропроводку проводят вместе с трубной в одной траншее, чтобы прибор получил электрическое питание.
В колодезную стену монтируют уплотнительную насадку, с ее помощью происходит соединение труб подающей и основной.
Для частников пользоваться подобным ресурсом является экономичным вариантом, плюсами служат моменты:
- не нужно от властей специального разрешения
- бесплатная вода поступает в необходимом количестве
- затраты только на насосную систему с трубами
- выполнить самостоятельно монтаж сможет почти каждый житель
Подключить домовладение к подобному обеспечению жидкостью можно в течение одного дня и больше не понадобится черпать ее ведрами.
Использование скважинных методов
Если выстроен коттедж, в котором проживать будет много домочадцев, в доме планируется установка современного оборудования, потребуется много воды и достаточный напор. Чтобы газовый нагреватель, стиральная, посудомоечная машина, душевая кабина нормально функционировали, нужна хорошая вода в количестве достаточном для их использования.
Обеспечить подобные потребности можно с помощью скважины. Использовать ее может один хозяин, также возможно скооперироваться на несколько зданий.
Проводка не требует особых умений, а вот для бурения потребуются знания и специальные приборы. Когда скважина готова, на ее глубину помещают насос и шланг.
Крепление шланга осуществляется к той трубе, которая присоединена к накопительному бойлеру. Трубопровод прокладывают тем же методом, что и от колодца:
- копка траншеи
- песчаная подушка
- трубная трасса
- из подвала проводятся коммуникационные работы до сборной емкости
- трубы соединяют, подключают, применяя резьбовые переходники
Работа по проводке воды в дом на этом не заканчивается, являясь только первым этапом в достижении цели.
Необходима внутренняя разводка, подключение оборудования к водоснабжению.
По каким схемам осуществляются ввод
Для частных домов существуют следующие способы для обеспечения работоспособности сооружения:
- с последовательным подключением потребительских точек
- параллельной трубной системой
На схему влияют данные:
- количество потребителей
- размер здания
- какой мощностью обладает приобретенный насос
- с каким ресурсом источник
В последовательной проводке трубу тянут от скважины по всем помещениям, где находятся водопотребляющие приборы, для них выполнены персональные отводы. Подключение всех потребителей происходит последовательно один за другим, поэтому и потребление будет неравномерным.
Когда включат первый кран, то работа последнего или включение одновременно несколько потребителей будет с минимальным напором. Применение подобной системы возможно для домов с небольшим объемом, с проживанием нескольких человек.
Коллекторная схема водоснабжения частного дома
Для больших домов применяют параллельную схему, в ней каждый работающий с жидкостью аппарат, имеет персональную отводную трубу, выходящую и регулирующую подачу ее распределительным устройством.
В богатом доме насосная станция обязательно будет мощной с достаточным ресурсом у источника, включение хоть всех сразу кранов, потребителей, не повлияют на напор и нормальную работу оборудования.
Схема называется коллекторной, ее используют при обеспечении водой больших коттеджей, застроек, которым нужно много влаги.
После определения способа подключения, можно начать собирать водопровод по схеме.
Выбор труб
От материалов, применяемых для водоснабжения,зависит, как долго прослужит вся система. Существует в продаже разновидность труб, которые отличаются своей стоимостью и качеством жидкости, поступающей через них.
Самыми дорогими являются медные, они отличаются своей надежностью, не подвергаются ржавчине, размножению бактерий.
Широкое применение получили изделия из металлопластика, своей доступной ценой. Основой их служит алюминий, облаченный в пластик.
В изделиях не накапливаются минеральные отложения, они не подвергаются разрушениям от коррозии. Отрицательной чертой служит промерзание в зимний период, требуется хорошее утепление.
Изготавливают трубы из стали, они способны долго прослужить, если материал правильно обработан на заводе, иначе ржавеют. Для поливочных процессов применяют трубопровод из полипропилена, они применимы, только, если через них поступает холодная вода.
Долговечность собранной схемы водоснабжения зависит от многих факторов, необходим подбор качественных материалов, мощного насоса, регулярность проведения профилактических работ по выявления неполадок в работе.
Подробнее о вводе холодной воды в дом представлено в видеоматериале:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.
- Рубрики
- Теги
- Похожие записи
- Автор
Как выполнить требования к бытовым водопроводам с холодной водой
Город Чикаго имеет обильные запасы естественного водоснабжения, тогда почему вы должны страдать от медленного расхода воды. Сантехника, пожалуй, самый утомительный аспект проектирования инженерных систем. Жилая сантехника в Чикаго — это больше, чем вы можете себе представить. Он не только требует очень специфического опыта, но также должен быть построен и установлен в соответствии с правилами и нормами, изложенными в Сантехнических кодексах города Чикаго.
Чтобы понять, как работает бытовая сантехника, важно иметь некоторое представление о трубах вообще и о трубах холодного водоснабжения в частности.
Чем трубы для холодной воды отличаются от других труб?
Существует два вида труб, из которых состоит обычная водопроводная система:
- Трубы водопроводные.
- Трубы для сточных вод.
Основное различие между ними заключается в том, что водопроводные трубы подключаются к основному водопроводу и, таким образом, находятся под давлением. Трубы холодной воды также меньше дренажных труб. Эти трубы далее делятся на трубы горячей воды, которые подводятся к котлу или водонагревателю, и трубы холодной воды, которые подают воду непосредственно к приборам.
Теперь в большинстве случаев бытовые трубы холодного водоснабжения и трубы горячего водоснабжения очень похожи. Причина просто сводится к спросу и существовавшему ранее давлению. Поскольку трубы холодной воды подсоединены к основному водопроводу, подача холодной воды в арматуру уже доступна при минимальном требуемом расходе в соответствии с Сантехническим кодексом города Чикаго.
Соответствуют ли ваши трубы холодного водоснабжения санитарным нормам Чикаго.
Как определить размеры бытовых труб холодной воды
К счастью, Муниципальный кодекс Чикаго содержит очень конкретные инструкции относительно размеров труб холодной воды.
Эти стандарты получены путем измерения «единиц приспособления» — значения, присваиваемого светильникам в зависимости от количества потребляемой ими воды. Поскольку размер трубы влияет на скорость потока, размеры были установлены в зависимости от того, к какому приспособлению труба должна подавать воду.
Хотя вам, возможно, придется провести дополнительные исследования для определения размера трубопровода для очень специфического или необычного приспособления, в обычных светильниках чаще всего используются трубопроводы диаметром ½ дюйма. К ним относятся ванны, кухонные раковины, бытовые посудомоечные машины, большинство унитазов, отделений для стирки, одиночные душевые кабины и т. д. Приспособления, используемые в механизмах смыва, такие как смывной клапан унитаза и смывные кромки на раковинах, должны быть оснащены ¾-дюймовым или 1-дюймовая труба.
В случае регулярных колебаний уличного давления размеры трубопроводов должны быть рассчитаны с учетом минимально возможного уличного давления.
Однако в тех случаях, когда уличное давление находится ниже требуемого давления в соответствии с разделом 18-29-604 Чикагских сантехнических норм, вам придется установить усилитель давления воды или фильтр, соответствующий разделу 18-29-606.5 сантехнических норм. , так как разница в размерах может только завести вас так далеко.
Максимальный расход для сантехнических приборов, как указано в сантехнических нормах.
Сантехника | Максимальный расход |
Смеситель для раковины | 2,5 галлона в минуту при 60 фунтов на квадратный дюйм |
Писсуар | 1,0 галлона на цикл промывки |
Насадка для душа | 2,5 гал/мин при 80 фунт/кв. дюйм |
Туалет | 1,6 галлона за цикл промывки |
Туалет, общественный |  дюйм |
Туалет, частный | 2,5 гал/мин при 80 фунт/кв. дюйм |
Бытовые сети холодного трубопровода являются источником жизненной силы всех водопроводных систем. Таким образом, чтобы иметь лучший доступ к потоку воды, система распределения воды в здании должна быть спроектирована так, чтобы иметь минимальное доступное давление.
Вы найдете ориентировочный (не исчерпывающий) список минимальных размеров, как указано в разделе 18-29-604.5.1 сантехнического кодекса ниже:
Сантехника | Минимальный размер трубы |
Ванны | 1/2 |
Биде | 3/4 |
| Посудомоечная машина | 1/2 |
Кухонная мойка | 1/2 |
Прачечная 1,2 или 3 отделения | 1/2 |
Туалет | 3/4 |
Смывной бачок писсуара | 1/2 |
Смывной бачок унитаза | 1/2 |
Типы труб холодной воды
Чикагский департамент административных слушаний, правил и положений определил некоторые типы трубопроводов как пригодные для бытового использования, исходя из материала, из которого они сделаны.
Не вдаваясь в конкретные сорта и сорта, пять материалов, которые вы обычно встретите на рынке, — это медь, железо, латунь, ПВХ и оцинкованная сталь.
Для бытового водопровода с холодной водой приведены утвержденные типы материалов труб.
- Медь
Медь или медные сплавы бывают трех видов в зависимости от толщины; тип M, тип L и тип K, в порядке увеличения толщины. Эти типы одобрены стандартами ASTM B 74, ASTM B 447 и ASTM B 251.
- ХПВХ
ХПВХ или хлорированный поливинилхлорид — это разновидность ПВХ, специально используемая для труб горячего и холодного водоснабжения. Местные нормы требуют, чтобы номинальное давление труб из ПВХ было проштамповано с одной стороны. Этот тип должен соответствовать ASTM D 2846, ASTM F 441 и CSA B 137.6.
- Оцинкованная сталь
В последнее время строительные тенденции отошли от использования стали для бытовых трубопроводов, однако она не устарела.
Такие материалы, как сшитый полипропилен или PEX, до сих пор являются предметом споров в Чикаго, несмотря на их конкурентоспособную цену в дополнение ко всем вышеупомянутым преимуществам CPVC.
Тем не менее, лучше позвонить местному инспектору, прежде чем решить, какой материал выбрать.
Защита труб холодной воды
Сантехнические нормы Чикаго требуют, чтобы все трубы, скрытые в бетоне, золе или любом другом материале, содержащем некоторое количество извести и влаги, имели толщину не менее 0,025 дюйма. Это связано с тем, что известь и влага вступают в реакцию с материалом труб, вызывая со временем их коррозию. Чикагские инженеры также должны разработать адекватную изоляцию для всех труб на чердаках, в подвальных помещениях или на внешней стороне здания, чтобы защитить их от замерзания.
Ваши трубы холодной воды также должны быть защищены от поломок. При проектировании водопроводных систем лучше всего учитывать структурную прочность используемого типа труб. Разгрузка арок может потребоваться, если трубопровод будет подвергаться слишком большому напряжению. В тех случаях, когда не используется оцинкованная сталь или чугун, лучше всего использовать защитные пластины в соответствии с нормами для защиты труб от любых физических повреждений.
Самое главное, поддерживайте давление воды ниже 80 фунтов на квадратный дюйм в соответствии с муниципальными нормами. В противном случае трубы могут начать течь.
Заключение
При монтаже бытовой сантехники в доме необходимо учитывать многое, особенно когда речь идет о трубах холодной воды. Хотя задача соблюдения обширных муниципальных правил в этом отношении может быть сложной, имейте в виду, что эти правила созданы для обеспечения удобства и безопасности жителей в долгосрочной перспективе.
Что касается дизайна и практического применения, всегда помните, что нужно нанимать профессионалов, которые знают, как позаботиться о бизнесе.
Но это не причина не иметь в своем распоряжении все эти знания. Глубокое понимание таких систем позволит вам не только лучше заботиться о своем доме, но и принимать более обоснованные решения.
сантехника — что пропускает часть холодной воды в дом, а часть в водонагреватель?
спросил
Изменено 4 года, 7 месяцев назад
Просмотрено 1к раз
Информационный вопрос:
Для снабжения дома горячей и холодной водой необходимо:
1. разделение на подачу на горячую и холодную линии. С помощью тройника – одну магистраль подводишь к дому, а другую к водонагревателю. У меня вопрос: что мешает ВСЕЙ холодной воде идти в водонагреватель? Каким образом тройник позволяет одним идти в дом, а другим идти к обогревателю. Есть ли какая-то другая фишка в этом соединении? или же
просто водонагреватель наполняется, а в него может войти только определенное количество воды?
Не волнуйся.
Я не планирую заниматься сантехникой самостоятельно. Я просто хочу понять!
- водопровод
- вода
- горячая вода
3
Я знаю, что сначала буду немного многословен, прежде чем выскажусь — не просто так, так что подождите.
Рассмотрим всю систему как закрытую систему, в которой вообще ничего никуда не течет. Когда эти системы собраны вместе, в линиях также вообще нет воды, поэтому, когда клапан открыт, вода может поступать в линии или не так сильно, потому что в этих линиях есть воздух. Поэтому, когда домашняя сантехника недавно включается, например, из крана, воздух вытесняется из линий, и вы можете видеть, как это происходит. С водонагревателем должно произойти то же самое — вы открываете кран с горячей водой, и вода может течь — раньше все это давление воздуха в некоторой степени удерживало ее. Теперь весь этот воздух вытесняется из водонагревателя и водопроводных линий, пока у вас не получится система, заполненная только водой.
Итак, теперь давление в любой заданной точке поддерживается в системе закрытым краном. Когда вы открываете грань, вода будет течь (потому что она находится под давлением города), так что вода течет при определенном номинальном давлении (в США около 80 фунтов на квадратный дюйм является нормальным для жилого домохозяйства).
Когда вы открываете кран с горячей водой, вы устраняете сопротивление потоку воды, из-за давления воды и отсутствия сопротивления ее потоку через бак с горячей водой и трубы дома вода теперь может течь свободно по пути наименьшего сопротивления — ваша система горячего водоснабжения.
Теперь все, что здесь сказано, является еще одним моментом, о котором я знаю, что вы не просили, но думаю, что он может добавить реальную ценность вашему вопросу.
Помните, я говорил, когда система была новой, что весь этот воздух был в линиях, то же самое произойдет и при замене водонагревателя — в нем будет воздух. С новым водонагревателем воздух должен быть удален из системы (вытеснен водой) перед включением водонагревателя, иначе вы сожжете свой новый водонагреватель.
