Ввод в дом холодной воды: правильная схема узла ввода водопровода в частный дом

Ввод воды в частный дом

Ввод холодной воды в дом задача, которую необходимо продумать еще на стадии заливки фундамента тогда же стоит задуматься и о выводе канализации. Это существенно облегчит жизнь застройщику при подключении коммуникаций.

Кажется, что может быть проще в процессе заливки поперёк траншеи установить L-образную канализационную трубу 110 мм с замотанными скотчем концами на глубину ниже промерзания, чтобы впоследствии выкопать траншею от фундамента к скважине и пропустить через неё трубу ПНД (а то и не одну) и кабель для подключения скважинного насоса. Но почему-то многие об этом не задумываются, а когда подходит время для подвода воды в дом задаются вопросами:

• как ввести воду в дом?
• как сделать так,чтобы она не замерзла?

И начинается: долбление фундамента, утепление узла ввода воды, греющие кабели… А всего-то надо было подготовиться заранее.

Вот так выглядит забетонированная канализационная труба на стадии заливки фундамента.

Обратите внимание на фото выше, вертикальная труба торчит уже внутри дома, а на глубине 1,7 м я поставил 2 отвода по 45 градусов и вывел горизонтальную часть трубы за пределы дома. После того как была выкопана траншея от фундамента к колодцу скважины осталось только продлить эту горизонтальную часть канализационной трубы и заложить в неё кабель и ПНД трубы. Получается герметичный пенал. Так как трубы ПНД гнуться под воздействием определенных усилий закладывать их лучше одновременно с монтажом горизонтальной части «пенала», и только после того, как все сделано, уже закапывать ввод воды. В колодце скважины это выглядит вот так.

Схема ввода воды в дом

Как видно на схеме, ввод воды в дом проходит через подвальное помещение. В пенале одна труба и кабель. Недорогая автоматика для скважинного насоса включающая и отключающая его только по давлению может работать и так, но более продвинутые системы пропускают поток воды через себя. В этом случае нужно: либо смонтировать дорогостоящую автоматику в колодце (что не самы хороший вариант для дачника), либо установить её в доме, а через пенал пустить ещё одну трубу ПНД, чтобы подключить к ней уличную колонку.

Давление холодной воды в доме

Недорогой скважинный насос может дать в систему около 4 атмосфер. Когда открывается кран, напор холодной воды падает и чем ниже установлено давление на включение скважинного насоса, тем реже он будет запускаться, но вода из крана при это течёт неравномерно. Исправить положение поможет гидроаккумулятор, который содержит в себе запас воды, для еще более редкого включения насоса. Ещё гидроаккумулятор, особенно большой, от 100 литров, поможет не остаться без воды в случае отключения электричества.

Трубы для подвода воды в дом

Ввести воду в дом можно при помощи различных труб, но на данный момент самый удобный и бюджетный вариант представляют из себя ПНД трубы диаметром 25 мм. Для ввода воды в частный дом этого вполне достаточно. Трубы соединяются при помощи фитингов. Делается это очень просто.

Как правильно соединять трубы ПНД

Когда вы раскручиваете фитинг, чтобы вставить его в трубу в руках должно оказывается 4 части.

Резинка обычно остаётся внутри. Её лучше вытащить.

Снизу вверх (на фото ниже):

1. Гайка крышка. Именно она удерживает на своей резьбе всю конструкцию.
2. Обжимное фальцевое кольцо. Имеет на внутренней поверхности острые насечки, которые «вгрызаются» в ПНД трубу, не давая ей выскользнуть.
3. Втулка с запрессовывающей функцией. Равномерно давит на резиновое кольцо которое плотно прилегает и к трубе, и к корпусу.
4. Уплотнительное кольцо-прокладка. Обеспечивает герметичность соединения.

Все составляющие компрессионного фитинга одеваются на трубу. После этого, резиновое кольцо аккуратно вставляется в корпус фитинга. Втулку вставляем в фитинг до конца так, чтобы часть её оказалась в корпусе. После этого обжимное кольцо ставим вплотную ко втулке и с усилием заворачиваем гайку. Достаточно это сделать от руки. В итоге получаем надежное соединение.

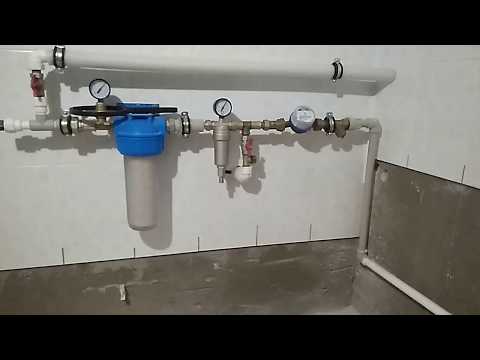

Узел ввода холодной воды в частный дом из скважины.

Как завести воду в дом своими руками

содержание видео

Рейтинг: 4.0; Голоса: 1

Узел ввода холодной воды в частный дом из скважины. Как завести воду в дом своими руками? Для того, что бы завести воду в дом я купил следующие материалы: фильтр для воды, реле давления, гидроаккумулятор, пятивывод, переходники и муфты, а также краны с американками. Ввод воды я делал от скважины. В кессоне я установил розетку для подключения насоса и подключил трубы от насоса к вводному узлу. Собрал я все компоненты вводного узла. Для герметизации резьбовых соединений использовал уплотняющую нить и лен с пастой. Я практически закончил делать водопровод в частном доме своими руками, осталось только подключить потребителей и водоснабжение готово. Стоимость узла ввода холодной воды — 3500 грн/8400р/130
Дата: 2021-05-19

← Водопровод своими руками. Часть 2. Как сделать водопровод в своем доме

Подключение стиральной машинки, умывальника и душевой кабины к водопроводу и канализации →

Похожие видео
