Высота ступени лестницы на второй этаж в частном доме: размеры, ширина ступеней, оптимальная высота, правила расчета, фото

Содержание

Ширина лестницы на второй этаж в частном доме, размеры ступенек лестницы на 2 этаж, оптимальные габариты

Марши в частных домах обеспечивают безопасный, удобный доступ в комнаты на втором этаже, во вспомогательные помещения в подвале, на чердаке. Ходьба по ступеням не вызывает затруднения у взрослых и детей, когда при проектировании произведен правильный расчет и размеры лестницы в частном доме отвечают строительным нормам и ГОСТам.

Виды конструкций — характеристики и особенности

Лестничные марши условно классифицируют по месту установки (внутренние, уличные), назначению (основные, вспомогательные). Их форма зависит от площади, выделенной под строительство, и геометрии помещения.

В маршевых системах подъем идет по прямой или с поворотом на 90, 180 градусов. Могут быть одно-, двух или многомаршевыми. В одном марше обычно от 3 до 18 ступеней, которые разделяют площадками или, в целях экономии пространства, — забежными ступеньками. Плюс маршевых систем — простота расчетов. Основной недостаток — большие габариты. Лестница, удобная для спуска и подъема на второй этаж, займет минимум 3 м2, что не всегда возможно в домах небольшой площади.

Винтовые подъемы, в которых забежные ступени расположены по спирали, — менее габаритные. Минимальный диаметр окружности — около 2 метров. Из-за меняющейся ширины проступи ходить нужно осторожно, чтобы не оступиться. По спирали трудно подниматься и спускаться, особенно детям и пожилым людям. Рекомендуем проектирование винтовой конструкции заказать специалистам, которые подберут максимально безопасные размеры, или купить модульную лестницу с регулируемой высотой шага.

Если в доме совсем мало места, а нужно устроить доступ в мансарду, в подвальные этажи, устанавливают лестницу «гусиный шаг», которая состоит из одного прямого марша и проступей ассиметричной формы. Как правило, такие марши достаточно крутые. При подъеме ноги поочередно ставят на широкую часть горизонтальной поверхности, отчего походка напоминает утиную или гусиную. По «гусиному шагу» неудобно ходить, но она выручает в условиях ограниченной площади в малогабаритной двухуровневой квартире, небольшом частном доме.

Подступенки — вертикальная часть ступени, усиливает жесткость конструкции, закрывает от пыли, мусора подлестничное пространство. Закрытые системы выглядят громоздко. Лестница без подступенков (открытая) — облегченный вариант. При небольшой ширине проступи остается больше места для опоры стопы, что повышает безопасность ходьбы.

Каркас — несущая часть, влияющая на размеры марша. Косоуры и тетивы — основание прямых и поворотных лестниц. Тетивы — парный элемент. Количество косоуров — один, два или три, в зависимости от ширины пролета.

В винтовых системах функцию опоры выполняет вертикальный столб. В бескаркасных конструкциях нет несущих балок, за счет чего они выглядят легко и невесомо при оптимальных размерах проступей.

Как правильно рассчитать лестницу

Использование строительных норм и стандартов при проектировании поможет избежать многих неприятностей — от разрушения элементов лестницы до травматизма. Основные параметры:

ширина марша — от 0,8 м. Ширина лестницы на второй этаж для одновременного прохода 2 человек — не менее 1,0, для инвалидов — минимум 1,5;
оптимальный уклон — от 26 до 45 градусов. По слишком крутому или пологому подъему опасно подниматься и спускаться;
высота шага — 12-20 см;
ширина проступи — оптимально 25-27 см (по среднему размеру ноги взрослого человека), для вспомогательных маршей допускается 20. В забежных проступях — по внутренней стороне минимально 10, на средней линии — не меньше 20;
высота ограждения — от 0,8 м, в доме с детьми — не меньше 1,5. Балясины закрепляют через каждые 10-15 см;

ширина промежуточных площадок равна ширине пролета. Оптимальная длина — 2 длины шага взрослого среднего роста (1,3-1,4 м), у двери — + ширина дверного полотна + 50-60 см.

Габариты лестницы не должны выходить за пределы параметров, рекомендуемых СНиПами и ГОСТами. Чтобы вычислить ее оптимальные размеры:

Измерьте высоту между первым и вторым этажом (от пола до пола). Если идет строительство дома и отделочные работы не завершены, добавьте толщину стяжки, напольного покрытия. Посчитайте условное количество ступеней — высота между этажами / шаг (оптимально — 15-19 см). Округлите дробное число до целого.
Измерьте площадь, отведенную под лестницу, и посчитайте, все ли ступени поместятся на этом пространстве.
Определите глубину проступи — длина проема/количество ступеней. Если выходим за нормы, уменьшаем число ступенек за счет увеличения высоты шага или глубины проступи, пока не впишемся в рекомендуемые СНИПом параметры.

Для точных расчетов пользуйтесь онлайн калькуляторами и специальными программами, которые посчитают оптимальные размеры конструкции на основании сделанных вами замеров. Сложные проекты лучше доверить производителям лестниц, которые изготовят надежный, безопасный, красивый марш под размеры и геометрию помещений вашего дома.

Высота ступенек по госту

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

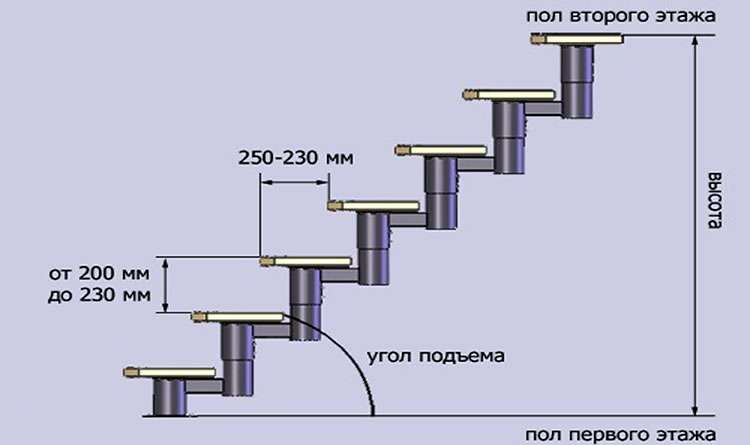

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

общий угол наклона лестницы;
высота ступени;
ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
оптимальной считается конструкция, ширина которой составляет 1 метр;
ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.

Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
Их число не должно быть меньше 3 и не больше 18.
Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

№ 2. 08.02/89 – правила постройки общественных зданий;
№ 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

Угол подъема не должен превышать отметку в 40 градусов.
Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.

Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.

Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

использовать графический метод;
разделить расстояние между этажами на желаемую высоту проступи;

воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

Чертим ось координат.
Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
Соединяем синими линиями получившуюся разбивку.
Фиолетовой линией обозначаем угол наклона.
На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
- H – высота проступи;
- В – ширина проступи;
- 600…640 – средняя длина человеческого шага.

Проектирование лестницы осуществляется по определенным стандартам, которые регламентированы такими документами, как СНиП и ГОСТ. Установленные стандарты обеспечивают удобство и безопасность сооружения для комнаты или для крыльца.

Среди прочего, ГОСТ определяет их конструктивные особенности, параметры и технические условия изготовления. СНиП окажет помощь тем, кто самостоятельно обустраивает лестничный марш. Там содержатся подробности, касающиеся расчетов (высота подступенка, ширина марша и прочее) и проектирования.

Параметры ступеней внутренних лестничных маршей

Для того, чтобы подниматься и спускаться было комфортно, должны выдерживаться оптимальные размеры. Ниже представлены ключевые параметры лестничных ступеней (в миллиметрах):

ширина ступени — от 200 до 320;
высота ступени — от 150 до 200;
максимальный выступ ступени – 30;
предельно допустимая разница между подступенками одного пролета – 5.

Важно правильно определить ширину проступи. Соотношение габаритов ступени выражается разными формулами. Первая называется «формулой удобства»: между размерами проступи и подступенка разница составляет 120. Вторую обозначают как «формулу безопасности»: сумма размеров проступи и подступенка равна 450. Эти вспомогательные уравнения помогут найти оптимальный баланс параметров ступени.

Требования ГОСТ, в которых оговаривается ширина деревянных и других ступеней, рассчитаны для удобного спуска и подъема. Считается, что наиболее комфортной является высота подступенка 150 мм при вдвое большей (то есть равной 300) ширине проступи. Увеличение последнего показателя приведет к тому, что для подъема на один уровень придется делать несколько шагов. Если ширина ступени будет уменьшена, спуск будет неудобным.

Требования ГОСТ, касающиеся безопасности, нужно соблюдать как при строительстве, так и при эксплуатации лестничного марша.

Строительные нормативы затрагивают все лестничные конструкции. Есть и правила, регламентирующие параметры забежных ступеней. С узкого конца их минимальная ширина должна составлять 100 мм, тогда как нависание проступи – не более 50.

Параметры площадок и ограждений

Чтобы лестничные площадки были удобными, они также должны быть спроектированы в соответствии со стандартами. Их полезная ширина не должна быть меньше ширины марша, прилегающего к ней. Для комфортного перемещения оптимальная длина площадки должна быть не менее 1300 мм. Если поблизости расположена дверь, при проектировании необходимо сделать размер площадки с учетом размера дверного полотна.

Для безопасности лестницы предусмотрены ограждения. Высота перил не должна быть меньше 900 мм, для ограждений крыльца (при количестве ступеней более трех) минимальный показатель – 800. В целях безопасности детей высота ограждения может быть увеличена до 1500.

Параметры ступени на путях эвакуации

Что касается пунктов о путях эвакуации, глубина проступи и высота подступенка четко регламентированы – 250 и 220 мм соответственно. На путях эвакуации требуется наличие выхода на прилегающую территорию – либо прямого, либо через вестибюль. Для последнего обязательно наличие светового проема площадью минимум 1,2 м2.

Важно:

На путях эвакуации все лестницы (в том числе и пожарные лестницы для работы бригад спасателей) производятся из негорючих материалов. Запрещено наличие деревянных элементов.

Конструирование лестницы для крыльца

Для деревянных ступеней для крыльца применимы те же параметры, что и для внутренних ступеней. Однако есть некоторые нюансы. Угол наклона лестницы для крыльца не должен превышать 30º, чтобы по ней было удобно подниматься. Габариты ступени крыльца находятся в тех же пределах – высота в среднем 140-170 мм, глубина – не менее 250.

Широко распространено обустройство для крыльца деревянных ступеней. Однако чтобы продлить срок их службы, дерево пропитывают защитными составами. Предпочтительно использование для крыльца твердых пород древесины.

Проектирование и возведение лестницы требует немалых затрат. Но при соблюдении строительных нормативов вполне возможно качественно выполнить эту работу. Оставьте комментарий и поделитесь полезными советами по проектированию лестницы.

Лестница – это главный элемент, который мы видим при входе в дом, у нее есть сильные и слабые стороны. Главное ее предназначение – это связь помещений, расположенных на разных уровнях или этажах, между собой. А также используются лестницы и для повышения безопасности, а именно: эвакуации людей и имущества, облегчения работ пожарной бригады. А потому лестница должна быть удобной, практичной и безопасной — и размер ступеней в этом деле играет огромную роль. От того, насколько детально вы приступите к изучению особенностей строительства, зависит срок службы и устойчивость лестницы. Поэтому подойдите к делу грамотно и основательно.

Старая, но прочная деревянная лестница

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

Названия различных элементов лестницы

От чего зависит размер ступеней

Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм.
Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.

Некоторые расчетные данные, учитываемые при построении косоура

Максимально и минимально допустимые размеры

Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП.
Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно.
Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон.
К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.

Углы наклона лестниц

Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче.
При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах).
Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.

Высота этажа влияет на размер

Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень.
Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.

Таблица углов лестничного марша

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
Материалы.
Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
Соблюдение ГОСТа на размер ступенек.
Соблюдение нормативов.
Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Инструменты и алгоритм работы

Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:

Необходимые инструменты:

рулетка;
уровень;
жесткая длинная линейка (рейка) ;
помощник.

Последовательность замеров:

Проверка прямых углов между стенами.
Измерение высоты от пола до потолка, а также толщины стен перекрытия.
Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Вывод

Изобилие выбора материалов и возможностей ставит в тупик многих начинающих строителей. Но, тем не менее, важен только первый шаг — установить себе четкое представление, для чего будет использоваться лестница, и какие критерии должны быть учтены. В любом случае, придерживайтесь стандартных размеров и технике безопасности, правильно рассчитайте высоту ступенек для лестницы, и результат вас не огорчит.

Если у вас уже есть опыт построения лестниц, вы можете поделиться им в комментариях или оставить отзыв.

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

Коды жилых лестниц | Поднимись, беги, поручни — объяснение строительных норм и правил

Статьи по теме:

Соответствует ли мой код винтовой лестнице?
Соответствуют ли кодексу судовых трапов?
Соответствуют ли коду чередующихся устройств протектора?

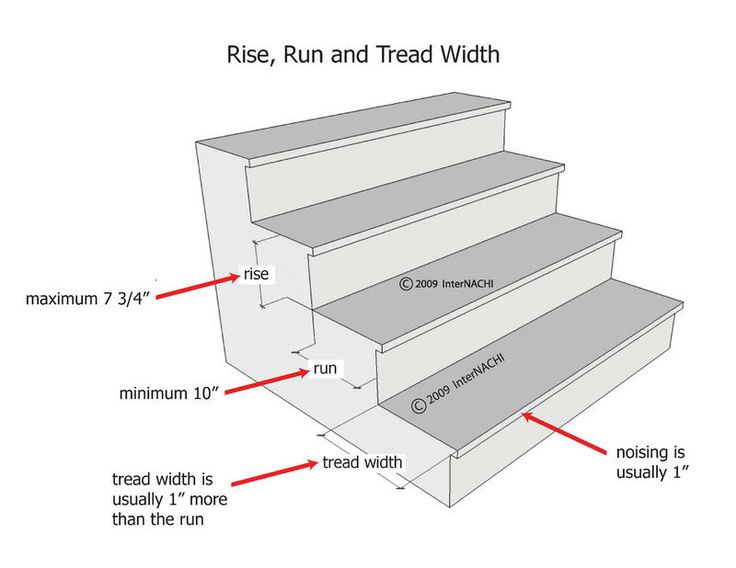

Что касается стандартов жилых лестниц, то Международный жилищный кодекс (IRC) 2018 года устанавливает минимальные требования к лестницам, чтобы обеспечить уровень безопасности для населения. Рассматриваются несколько компонентов, таких как ширина лестницы, высота над уровнем моря, высота подступенка и проступи.

Обратите внимание, что при поиске стандартов для коммерческих лестниц необходимо обращаться к Международным строительным нормам (IBC). В этом посте мы рассмотрим стандарты кодов, относящиеся к жилым лестницам, в соответствии с Международным жилым кодексом (IRC).

Забавный совет: В чем разница между IBC и IRC? Обязательно ознакомьтесь с этим POST .

Забавный совет: Ищете Коммерческая лестница Требования ? Обязательно посмотрите это ПОЧТОВЫЙ .

Теперь давайте рассмотрим требования к лестницам в жилых домах…

МИНИМАЛЬНАЯ ШИРИНА ЛЕСТНИЦЫ

Какова минимальная ширина лестницы?

Минимальная ширина лестниц должна быть не менее 36 дюймов в чистоте. Теперь, когда вводятся поручни, они не должны выступать более чем на 4 ½ дюйма с каждой стороны. Поэтому, если с одной стороны предусмотрены перила, ширина лестницы в свету должна быть не менее 31 ½ дюйма и если поручни предусмотрены с обеих сторон, ширина в свету должна быть не менее 27 дюймов .

ПРОСТРАНСТВО И ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ЛЕСТНИЦ

Каково минимальное свободное пространство над лестницей?

Еще одним важным требованием кодекса является наличие надлежащего запаса высоты. Высота над уровнем лестницы, измеренная по вертикали от наклонной линии, примыкающей к выступу проступи или к поверхности пола площадки, должна быть не менее 9 м.0003 6 футов 8 дюймов .

Какова максимальная вертикальная высота лестницы?

Лестницы не могут быть непрерывными, если у них нет площадки или уровня пола, разделяющего лестничный марш. Ограничение по высоте, установленное кодексом, предназначено для обеспечения разумного интервала для пользователя, чтобы он мог отдыхать на ровной поверхности, и для смягчения негативных последствий длительных непрерывных полетов.

Код устанавливает максимальную высоту по вертикали 151 дюйм (12 футов 7 дюймов) между площадками или уровнями пола для лестничного марша. Если расстояние между уровнями пола превышает 151 дюйм, для лестничного марша потребуется ровная площадка где-то посередине, чтобы разбить лестничный марш.

ВЫСОТА ПОДЪЕМНИКА И ГЛУБИНА СТЕПЕНИ ЛЕСТНИЦЫ

Высота подступенка и глубина проступи лестницы должны соответствовать параметрам норм, чтобы избежать любой потенциальной опасности споткнуться из-за несоответствий. Равномерный лестничный пролет обеспечивает фактор безопасности. Несоответствия или различия в подступенках или ступенях могут мешать ритму человека, использующего лестницу. Поэтому ограничения по высоте подступенка и минимальной ширине ступеней являются важным правилом.

Высота подступенка лестницы

Код указывает, что высота подступенка не должна превышать 7 ¾ дюйма, а любое изменение подступенка в пределах лестничного марша не должно превышать ⅜ дюйма. Обратите внимание, что размеры здесь должны быть взяты без учета ковров, ковриков или дорожек.

Глубина ступени лестницы

Глубина ступеней лестницы не должна быть менее 10 дюймов , однако для этого потребуются носовые выступы. Чтобы избежать установки выступа, код требует, чтобы глубина протектора была не менее 11 дюймов . Скошенный выступ не должен превышать ½ дюйма или радиус кривизны не должен превышать 9/16 дюйма. Выступ носа должен быть не более 1 ¼ дюйма и не менее ¾ дюйма. Опять же, допуск ступеней или выступа должен быть не более ⅜ дюйма.

ЛЕСТНИЧНЫЕ ПОРУЧНИ

Когда требуются лестничные поручни?

Каждый лестничный пролет, имеющий четыре и более подступенка, должен быть оборудован поручнями не менее чем с одной стороны.

Требования к правилам лестницы с поручнями

Когда речь идет о поручнях, код очень специфичен. Он должен обеспечивать надлежащую удобочитаемость, которую код распознает как Type I 9.0004 и Поручень типа II иметь.

Расположение поручней типа I — параметры для поручней с размером периметра не более 6 ¼ дюймов, в то время как поручни типа II относятся к периметру поручней более 6 ¼ дюймов.

Иллюстрация: © Building Code Trainer, 2018
Высота перил лестницы
Что касается высоты лестничных перил, то они могут быть расположены в пределах от 34 до 38 дюймов и должны быть предусмотрены по крайней мере на одной стороне лестничного марша, имеющего четыре для большего количества стояков.
Если они размещены у стены, они должны иметь зазор от стены не менее 1-½ дюйма .
Они должны быть непрерывными по всей длине лестничного марша и должны начинаться от точки непосредственно над нижней ступенькой до точки непосредственно над верхней ступенькой.
Иллюстрация: © Building Code Trainer, 2018
ТРЕБОВАНИЯ К ЛЕСТНИЧНЫМ ОГРАЖДЕНИЯМ
Наконец, важное примечание. Многие люди часто путают поручень с ограждением 9.0004 и наоборот. Чтобы узнать о кодовых требованиях для Жилых ограждений и для чего они служат, обязательно ознакомьтесь с этим POST .
Хотите построить лестницу?
Прочтите этот пост, если вы хотите приобрести настольную пилу: 5 лучших настольных пил 2022 года .
Краткое изложение требований правил для лестниц в жилых домах
Таким образом, это в основном суммирует основные требования правил для жилых лестниц и их размеров. Поэтому давайте подведем итоги требований кодекса жилой лестницы:
Минимальная ширина лестницы 36 дюймов.
Максимальный выступ поручней на 4-1/2 дюйма в ширину лестницы с обеих сторон.
Минимальный зазор по высоте от 6 футов до 8 дюймов для лестницы.
Максимальная вертикальная высота (подъем) 12′-7″ для лестничного марша.
Максимальная высота подступенка 7-3/4 дюйма.
Минимальная глубина ступени лестницы 10 дюймов с выступом или минимум 11 дюймов без выступа.
Возможность захвата поручней должна быть типа I или II с минимальным зазором 1-1/2 дюйма от стены.
Высота перил лестницы должна быть установлена минимум от 34 до 38 дюймов.
Для получения дополнительной информации см. Раздел R311.7 Международного жилищного кодекса 2018 г. для более подробного ознакомления с требованиями к лестницам.
.
* Источник ссылки – Международный жилищный кодекс 2018 года – [Купить на Amazon]
Хотите стать инспектором по жилому зданию?
Проверьте свои знания с помощью 2 полных практических экзамена на основе экзамена B1 на инспектора жилого дома.
$ 34.99
Включите 2 практических экзамена,
60 вопросов Каждое
для 2015 года. те, кто хочет сдать сертификационный экзамен B1 инспектора по жилым зданиям 2015 или 2018 года , администрируемый Международным советом по кодированию (ICC).
Эти практические экзамены предназначены для того, чтобы помочь вам подготовиться к реальному экзамену, помогая вам перемещаться по книге кодов и знакомиться с конкретными разделами кода. Они проверят ваши знания в областях содержания экзамена, чтобы повысить ваши шансы на сдачу сертификационного экзамена. Это отличный способ подготовиться к реальному экзамену, проводимому ICC.
Метки: Код жилой лестницы, Жилая лестница, Код поручня лестницы, Высота подступенка лестницы, Глубина ступени лестницы, Ширина лестницы, Стандартные размеры лестницы
Стандартная ширина лестницы в Америке
Эмили Медлок | Опубликовано 8 июня 2021 г.
Купить
Стандартная ширина лестницы в Америке зависит от вашего региона и типа здания, о котором вы говорите. В жилых домах лестницы более узкие, чем в общественных местах, которым требуется немного больше места.
Несмотря на то, что цифры разные, можно легко узнать, какой размер лестницы вам нужен. Во-первых, вы находите общую ширину и следуете любым кодам в вашем регионе. Оттуда вы можете создать идеальную лестницу для вашего дома.
Примечание: это средняя ширина лестницы в Америке, хотя она распространена и в других странах. Тем не менее, некоторые страны следуют другим правилам и поэтому имеют более узкие или более широкие лестницы в своих домах.
Какая стандартная ширина лестницы в Америке?
Средняя ширина лестницы в Америке составляет около 36 дюймов, что на самом деле является минимумом согласно большинству строительных норм и правил. Хотя все 36 дюймов не используются, этого достаточно, чтобы учесть поручни, которые могут занимать несколько дюймов.
Перила могут занимать от 2 до 5 дюймов каждое. Если у вас есть перила с обеих сторон, это до 10 дюймов. Это делает пространство, используемое для шага, минимальным 26 дюймов. Таким образом, вы можете понять, почему для начала требуется минимум 3 фута.
Этот минимум не всегда соблюдается, но даже если это не так, настоятельно рекомендуется. Вы будете удивлены, увидев, насколько узка лестница с отнятыми от нее 10 дюймами, поэтому подготовьтесь к этой разнице заранее.
Средняя высота лестницы
Мы уже рассматривали среднюю высоту лестницы. Подходящая высота ступеней для вашего дома зависит от вашей семьи и ваших общих гостей. Но хорошая стандартная высота ступени составляет 7,5 дюйма при глубине 9 дюймов.
Это хороший рост для большинства людей. Людям, которые намного выше и ниже ростом, будет трудно, а если они ниже, вы просто тратите место и материалы впустую. Так что в целом это хороший размер для высоты лестницы.
Общая высота лестницы зависит исключительно от высоты пола или потолка. Большинство этажей имеют высоту около 8 футов, поэтому именно такой высоты большинство лестниц в жилых домах. Хотя они всегда будут соответствовать высоте первого этажа.
Винтовая лестница
Это немного сложно. Винтовая лестница должна иметь ступени шириной не менее 36 дюймов, как и любая другая лестница. Но именно диаметр лестницы будет определять, насколько большими будут ступени.
Винтовые лестницы должны быть не менее 5 футов в диаметре, хотя рекомендуется 6 футов. Это дает ступени по 36 дюймов с центральной опорой и внешним поручнем. Это стандартная ширина лестницы в Америке для такого типа лестниц.
Ширина большинства винтовых лестниц не превышает 6 футов. Хотя бывают случаи, когда они уже, чем 5 футов, например, в квартирах-студиях. Однако делать это не рекомендуется, так как 5 футов уже достаточно узкие.
Рекомендации по ограждению
Когда речь идет о лестницах, независимо от формы, ширина каждой ступени должна быть не менее 36 дюймов. Тот же тип правила может быть применен к перилам. Из соображений безопасности, в первую очередь для детей, перила имеют код.
Шпиндели перил
Каждый шпиндель должен находиться на расстоянии не более 4 дюймов от следующего. Расстояние между ними должно быть не более 4 дюймов, чтобы крошечные руки и ноги не могли легко пройти сквозь них и привести к несчастным случаям.
Что касается нижней части ступеней, между нижней частью перил и полом или ступенькой должно быть не более 6 дюймов. Это сделано по той же причине, хотя опять же рекомендуется 4 дюйма.
Высота перил
Средняя высота перил составляет 36 дюймов. Диапазон может быть от 34 дюймов до 38 дюймов, хотя это зависит от ваших предпочтений. Важно, чтобы он был достаточно низким, чтобы за него можно было держаться, спускаясь по лестнице.
Но еще важнее, чтобы вы не упали. Особенно дети, которые склонны раздвигать границы. Поэтому убедитесь, что вы максимально точно следуете этим рекомендациям, чтобы построить самую безопасную лестницу.
Части лестницы
Изучение частей лестницы может помочь вам спроектировать собственную лестницу и убедиться, что она прочна. Хотя вам не нужно запоминать названия, важно помнить, что делает каждая часть.
После этого викторины не будет, так что не волнуйтесь, вы не проиграете. Это все в личных образовательных целях. Теперь, вот части лестницы, которые важно изучить, если вы строите свой собственный дом.
Пробег
На лестницах есть два разных «пробега». Первый прогон — это прогон ступени, который равен ширине самой ступени. Не длина, а то, что мы обычно считаем глубиной. Где твоя нога остановится.
Другой тип марша — это то, из чего состоит вся лестница. Это длина всей лестницы, и это нижнее число, которое вы будете использовать, чтобы определить, сколько места займет ваша лестница, когда вы закончите.
Подъем
Подъем противоположен пробегу с точки зрения измерения. Это вертикальное пространство, а не горизонтальное пространство, как бег. Подъем — это высота каждой ступени, а также высота всей лестницы, когда она будет закончена.
Общая высота будет вторым числом, которое вы используете, чтобы узнать, сколько места займет лестница. Вы берете общее количество прогонов и умножаете его на общее количество подъемов, чтобы вычислить площадь, которую займет лестница.
Стрингер
Стрингер — еще один термин, похожий на высоту. Стрингер относится к длине диагонали лестницы. Вы можете легко измерить это, начав с пола и поднеся измерительную ленту прямо к отверстию наверху.
Просто убедитесь, что вы измеряете низ лестницы, а не верх. Представьте себе балку, на которой будет стоять лестница, и это длина косоура. Это важное измерение для определения правильной длины доски.
Выступ
Выступ — выступ над каждой ступенькой. Не все ступени имеют выступ, но многие делают это для эстетики. Это также облегчает просмотр следующего шага, что безопаснее, особенно если носик другого цвета, чем шаг.
Чтобы создать выступ, просто убедитесь, что доска, используемая для проступи (подробнее об этом позже), находится на сантиметр или дюйм глубже, чем длина ступени. Это даст естественный свес без каких-либо дополнительных усилий.
Угол
Угол говорит сам за себя. Это угол лестницы. Это относительно пола от нижней части лестницы. Вы можете использовать угольник или другой подобный инструмент, чтобы найти угол лестницы.
Вам не нужно находить верхний угол, только нижний угол. Поэтому после того, как вы измерите стрингер, найдите угол, измерив угол стрингера относительно пола внизу, а не наверху ступеней.
Протектор
Проступь — это не то, что вам нужно знать, прежде чем строить ступени. Это просто материал, используемый для покрытия ступеней. Это могут быть доски, ковер или что-то другое. Но вам нужен прочный протектор, прежде чем покрывать его.
Большинство ступеней изготавливаются с размерами 2×8, но они могут быть изготовлены с размерами 2×6 или 2×10. Это основа для протектора, который затем можно покрыть. Использование однодюймовых плат обычно не работает так же хорошо, как двухдюймовые платы.
Высота над уровнем моря
Высота над уровнем моря — это термин, используемый для описания кратчайшего расстояния от ступеней до потолка. Это очень важно, потому что высота над головой должна быть не менее 80 дюймов, чтобы вместить всех, кто может вас посетить.
В общественных местах это пространство еще больше, как и ширина лестницы. Но можно обойтись и 80-дюймовым. Меньше, если ваша семья ниже среднего роста, хотя в любом случае это хороший рост.
Крепление
Крепление находится там, где заканчивается лестничная клетка. Крепление может заканчиваться прямо под потолком, быть заподлицо с потолком или немного подниматься, чтобы создать платформу наверху. Все зависит от вас и от того, как все сложится.
Тип крепления, которое вы используете, не имеет значения, хотя крепление заподлицо является самым простым в использовании и с наименьшей вероятностью споткнется. Поэтому из соображений безопасности это наиболее распространенный тип крепления, используемый на жилых лестницах.
Могу ли я использовать узкую ступеньку вместо стандартной ширины лестницы в Америке?
Все зависит от кодов в вашем регионе. В большинстве случаев вы можете построить любой тип лестницы в своем доме. Но есть исключения. Например, если вы живете в многоквартирном доме, вам придется поговорить с ТСЖ.
Если вы живете в дуплексе, вам придется поговорить с домовладельцем или другой проживающей там семьей. Потому что в большинстве городов и округов в Соединенных Штатах рекомендуется соответствующая ширина лестницы, но это не обязательно.
Чтобы узнать больше, позвоните в местный отдел строительных норм и правил. Возможно, вам все равно придется получить разрешение на строительство, поэтому рекомендуется проконсультироваться с ними, прежде чем начинать что-либо строить, даже свой собственный дом.
Часто задаваемые вопросы (FAQ)FAQ
Изменилась ли стандартная ширина лестницы в Америке?
Да. Изменилась стандартная ширина лестницы в американских hs. Хотя у нас нет точных измерений того, как она изменилась, раньше был больший диапазон ширины лестницы. Диапазон был широк, потому что люди строили свои собственные ступени.

РубрикаДом
