Вытяжки для кухни с отводом на улицу с обратным клапаном: отвод вытяжки на кухне через стену на улицу

Содержание

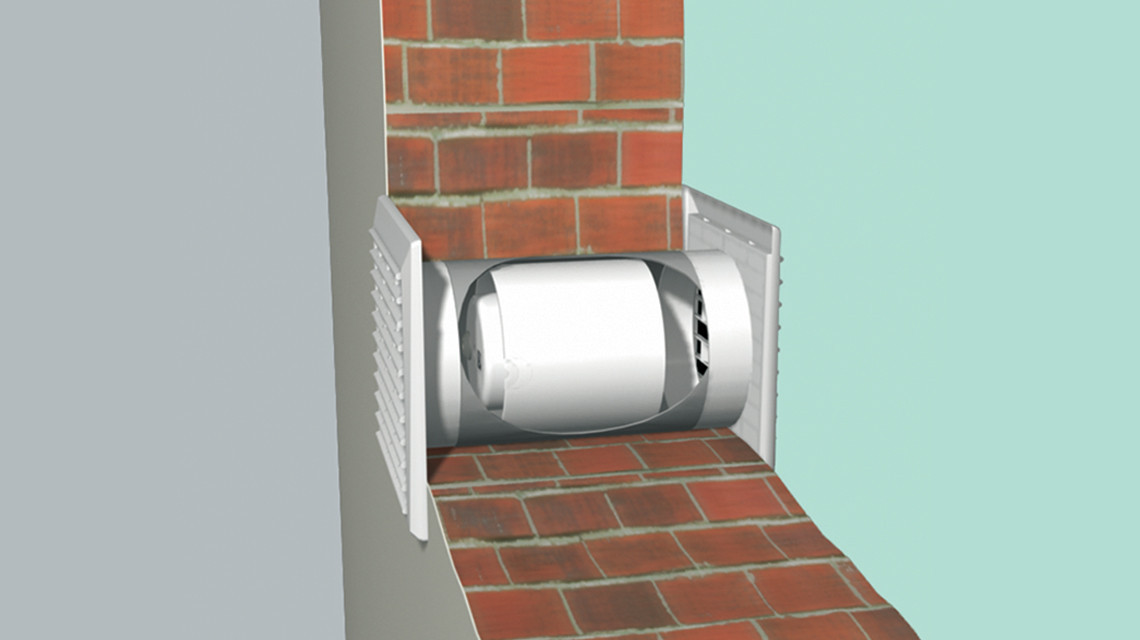

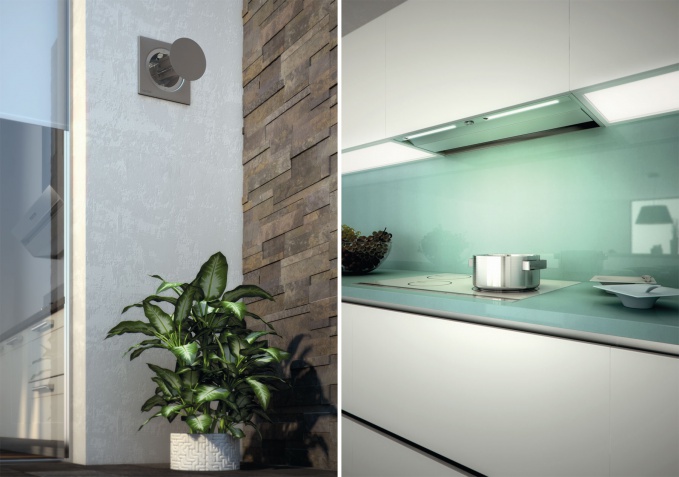

отвод вытяжки на кухне через стену на улицу

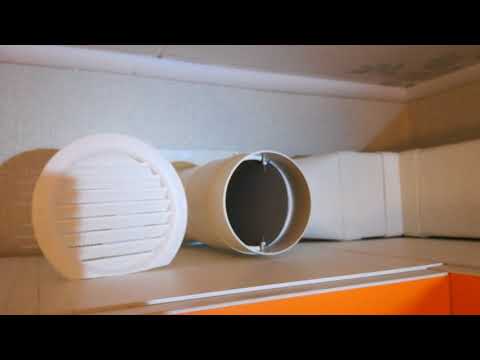

4. Обратный клапан

Необходим, чтобы в момент порывов ветра защищал вентиляционный канал. Расположите его ближе к уличной стороне, осью горизонтально.

Вентиляционную трубу Вам нужно будет распилить (ножовкой), вставить обратный клапан, затем оставшуюся часть трубы.

1 клапан — 90р

5. Вытяжной вентилятор

Рекомендуем Silent 200 CZ. Он имеет большой срок службы, его пластик безопасен для здоровья, имеет надежное подключение проводов, высокая производительность соответствует реальной. Еще один немаловажный плюс, он тихий. О тесте вентиляторов смотрите видео чуть ниже.

Смотреть видео

Из недостатков можно отметить высокую стоимость, НО, съэкономив 500р, можно купить вентилятор, у которого производительность не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который проработает много лет.

Внешний диаметр фланца вентилятора 120мм. Оборачиваем его теплолентой (25р) несколько раз, чтобы плотно сел.

3500р

Какой недостаток?

Вентилятор нельзя выключать в зимний период. Он должен работать 24ч/7, иначе, при выключении, промерзнет и вентилятор, и вентканал. Чтобы канал не промерзал, нужно установить 3 клапана. Это работает как тамбур в подъезде. Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, и перепад температуры становится плавнее. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают вероятность промерзания. Silent 200 не сможет протолкнуть воздушный поток сквозь 3 клапана, необходим высоконапорный вентилятор, который дороже.

Конструкция из 3 клапанов

Вентилятор Vort Quadro Micro 80 создает необходимое высоконапорное давление 265Pa (даже больше чем у модели Micro 100), поэтому поток воздуха протолкнется сквозь 3 клапана. Для сравнения, Silent 200 — 82Pa, вентиляторы за 1000р в хозтоварах — примерно 25Pa. Клапана следует размещать как можно ближе друг к другу, но так чтобы не мешали открываться.

Какой недостаток?

Высокая стоимость вентилятора

6600р

Как подсоединить кухонную вытяжку?

Вариант№1

Если сделанное отверстие это единственный вытяжной вентиляционный канал, то лучше не присоединять к нему кухонную вытяжку, а оставить её для удаления воздуха вентилятором.

Задача вытяжки это избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух можно либо удалить из комнаты, либо очистить. Современные вытяжки имеют фильтры, которые хорошо справляются с очисткой воздуха: жироулавливающие фильтры, эффективно очищают от жира, угольные фильтры — от неприятных запахов. Поэтому сейчас вытяжки имеют режим рециркуляции, когда воздух не отводится в вентканал, а попадает очищенный обратно в комнату. Есть минус режима рециркуляции: нужно менять угольный фильтр раз в полгода, они стоят около 1000р.

Читайте также: Какую выбрать вытяжку на кухню в М-Видео?

Вариант №2

Протянуть воздуховод.

Кухонные вытяжки невозможно держать всегда включенными, поэтому необходима система из 3 клапанов, защищающие от промерзания при выключении. Вытяжки их легко открывают, внутри них мощный центробежный вентилятор. Соединить канал нужно пластиковыми вентиляционными трубами d125. Можно уменьшить шум при работе в воздуховоде, обернув в порилекс (575р). В отличие от изолона он имеет клеящуюся поверхность.

Отверстие в стене самому

Сделать довольно проблематично, но возможно. Для этого нужен перфоратор, несколько дней свободного времени и руки богатыря. На самом деле это нелегкое занятие, если никогда не делали такое отверстие, лучше не начинайте сверлить несущую стену у себя дома. В отличие от алмазного бурения при работе с перфоратором:

образуется много пыли, которая покроет всю комнату.
отверстие получится не ровным, поэтому придется разводить цементный раствор и замазывать пустоты.
на выходе образуется воронка фото №1
можно сжечь перфоратор

Найти сверлильщиков с оборудованием для алмазного бурения не трудно, смотрите на авито в своем городе.

Средняя цена 3000р

Если хотите чтобы работы сверления проходили на кухне без пыли и грязи, заказывайте бурильщиков, которые занимаются домашней вентиляцией. База вентиляционщиков. Как правило, на авито находятся строители, которые привыкли сверлить в строящихся домах, вентиляционщики — в квартирах с готовым ремонтом, поэтому они имеют дополнительное оборудование для сбора пыли и грязи при бурении стен.

Средняя цена бурения без пыли и грязи 4000р

Так работают строители:

А так вентиляционщики:

Кстати, перед началом сверления стены спросите: «Под каким углом получится отверстие?» Угол должен быть 0 градусов, чтобы клапана полностью закрывались, иначе они будут болтаться в воздухе приоткрытые.

Сколько стоит сделать вытяжку через стену на улицу, итог.
Если хочется подешевле, с вентилятором, который не будет выключаться, то материалы+сверление отверстия без пыли и грязи получится около 8500р, исходя из средних цен в Центральной России. С учетом того, что Вы сами смонтируете и поездите по магазинам в поисках необходимых комплектующих. Большая сеть магазинов по вентиляционному оборудованию называется «Благовест», там вы можете найти большинство того, что нужно.
С возможностью выключения вентилятора получится уже дороже — около 11800р.
С подсоединением кухонной вытяжки 5000р + 480р за каждый метр воздуховода с шумоизоляцией.
ПОМНИТЕ! Если у Вас на кухне стоит газовая колонка, то ставить механическую вытяжку нельзя! В газовой колонке может образоваться обратная тяга, и тогда угарный газ пойдет в помещение. По этой причине каждый год случаются трагедии со смертельным исходом. Нормы написаны инженерами не просто так, они написаны чей-то кровью.

15 ответы
Ответить
Want to join the discussion?
Feel free to contribute!
Вытяжки для кухни с отводом в вентиляцию: монтаж и установка
Типы объектов (решения) › Кондиционирование ресторана ›
Запах еды хорош на кухне. В уютной гостиной пахнет цветами, духами, но никак не жареной картошкой. Кухонные вытяжки могут идеально улавливать жар, пар и кухонный чад или даром сжигать электроэнергию.
Все кухонные вытяжки делятся на две категории: с подключением к вентиляционной шахте и автономные. Грамотно выбранная и правильно подключенная к вентиляционной шахте вытяжка не разочарует хозяев.
Виды кухонных вытяжек
По монтажу различают следующие типы кухонных вытяжек:
навесные (стандартные и плоские) – крепятся под полку или навесной шкаф над плитой;
встраиваемые – встраиваются в корпус шкафа или специально сооруженный декоративный короб;
настенные – навешиваются прямо на стену, отличаются разнообразием дизайна;
угловые – для установки в угол кухни;
островные – навешиваются на потолок над кухонным «островком».
Функционал вентиляционных вытяжек
Режимы функционирования вытяжек:
Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.

Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.
Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.
Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.
Плотный угольный фильтр снижает мощность мотора.
Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.
Производительность вытяжки
Этот показатель в первую очередь влияет на качество обработки воздуха в помещении. Производительность определяет объем воздуха, пропущенный за 1 час.
По санитарным требованиям в кухне необходимо обеспечить 12-кратный воздухообмен.
Используем формулу:
Р x V x 12 x 1,3
где Р – площадь кухни, 1,3 – уравнивающий коэффициент, 12 – кратность обмена воздуха, V – высота помещения.
Выберайте модели с мощностью, превышающей расчетную на 10 – 15%.
Уровень шума вытяжки
вытяжка работает по принципу аспирации с шумопоглощением
В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.
Для справки уровни шума в разных помещениях, в децибелах:
в тихом помещении – 30;
шепот человека – 35;
лучшие вытяжки или тихая музыка – 40;
человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.
Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.
Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.
Дополнительные опции
Освещение. Этой функцией снабжается подавляющее большинство кухонных вытяжек, подключенных к вентиляции и автономных. Существуют модели с изменением яркости света, фокусировки луча. Снабженные датчиком движения включают свет при приближении хозяйки.
Сенсорная панель управления и дисплей. Удобно, но обойтись можно. На дисплее высвечивается режим работы, а сенсорную панель значительно проще содержать в чистоте, чем выступающие механические кнопки или слайдеры (ползунки).
Правила установки вытяжки
Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:
корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;

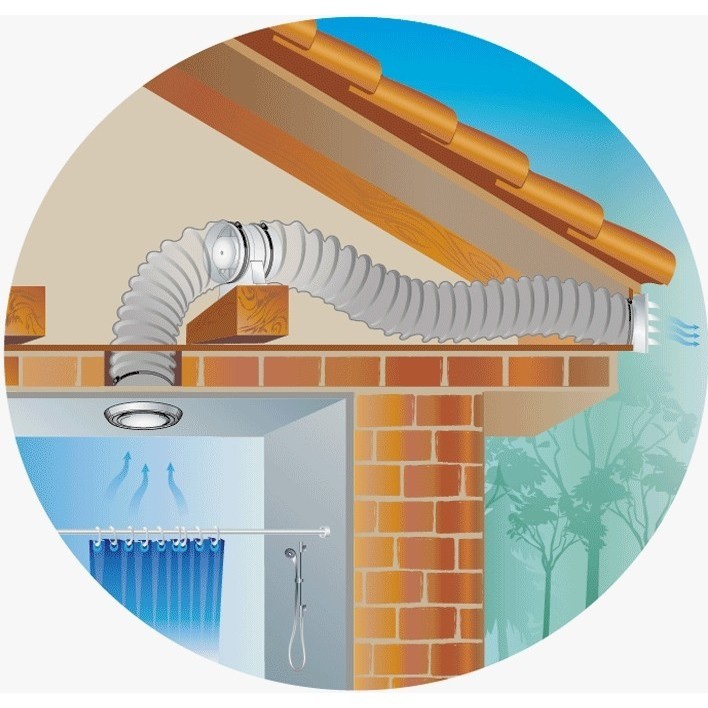

когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.
Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

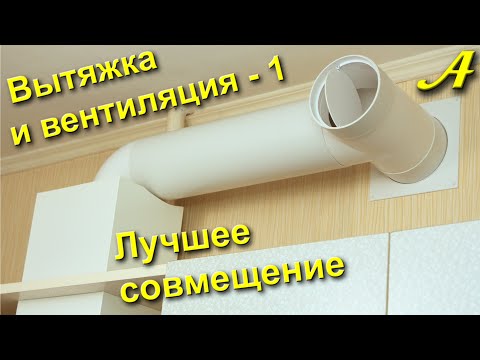

Подключение вытяжки к стояку вентиляции
До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.
Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.
Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.
Пропускная способность общедомовой вентиляции от 110 до 140 кубометров воздуха в час. Мощность вытяжки может быть 180 – 700 кубометров в час.
Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.
Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.
После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.
Вытяжка на кухне с отводом в вентиляцию сможет эффективно работать, когда площадь фильтра равна или чуть больше варочной поверхности.
По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.
«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.
Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:
+7(495) 146-67-66
Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
Вытяжки для кухни с отводом в вентиляцию и без отвода
Главная » Климатические системы » Вентиляция » Особенности и преимущества вытяжки для кухни с отводом в вентиляцию
Кухня с вытяжкой считается эргономичной и комфортной. Данное устройство очищает воздух от присутствующей копоти, влажности и частиц жира. Особенно эффективными считаются вытяжки для кухни с отводом в вентиляцию. Они полностью обновляют объем воздуха в помещении. При этом исчезают неприятные запахи, а воздух всегда полон кислородом.
Вытяжка является не только полезным устройством, но и стильным элементом декора
Содержание
Вытяжки для кухни с отводом в вентиляцию: особенности, достоинства и недостатки
Разновидности вытяжек с отводом в вентиляцию
Вытяжки для кухни без отвода в вентиляцию
Критерии выбора вытяжек с отводом в вентиляцию
Производительность
Подсветки
Особенности корпуса
Габариты вытяжки
Уровень шума
Панель управления
Как выбрать кухонную вытяжку (видео)
Особенности монтажных работ
Полезные советы
Установка вытяжки своими руками (видео)
Вытяжки для кухни с отводом в вентиляцию: особенности, достоинства и недостатки
Есть два способа очищения воздуха на кухне. При монтаже вытяжной вентиляции воздух выводится на улицу. Если нет отвода, то для очищения воздуха применяются специальные фильтры, но воздух циркулирует в помещении.
Устройство с отводом в вентиляцию
Вытяжка для кухни с отводом в вентиляцию считается более качественной, так как полностью удаляет загрязненный воздух. Подобные конструкции обладают следующими преимуществами:
Экономичное обслуживание, не требуется замена дорогих фильтров.
Высокая производительность и мощность.
Высокий КПД.
Фильтры не нужно менять, только чистить.
Оборудование включается по желанию владельца, поэтому на ее работу тратится небольшое количество электроэнергии.
К недостаткам можно отнести сложность монтажа, а также повышенный уровень шума при работе.
Варианты организации вентиляции
Полезная информация! Перед монтажом устройства необходимо проконсультироваться у специалиста, так как выбранная система вентиляции может быть произведена под определенное напряжение.
Разновидности вытяжек с отводом в вентиляцию
Вытяжки для кухни с отводом в вентиляцию бывают следующих разновидностей:
Купольные отличаются большим выбором различных дизайнерских решений. Подобные конструкции обладают обширным спектром разнообразных функций и большой мощностью. Среди подобных изделий встречаются даже угловые модели.
Купольная конструкция
Встраиваемые конструкции характеризуются малыми габаритами и привлекательным внешним видом. Подобное устройство устанавливается под потолок и при этом не занимает большую площадь. Есть модели, которые комплектуются разными фильтрационными системами и конструктивными приспособлениями.
Встраиваемая модель
Островные модели монтируются над поверхностью плиты, которые располагаются посередине комнаты. Крепление производится к потолку, а воздуховод маскируется в подвесном потолке.
Островной вариант
Полезная информация! Для монтажа в углу комнаты применяются угловые конструкции, которые монтируются на стену и могут иметь любую форму. Также на стену крепятся каминные изделия.
Вытяжки для кухни без отвода в вентиляцию

Отличается универсальностью вытяжка для кухни без отвода в вентиляцию. Данное устройство очищает загрязненный воздух путем всасывания в конструкцию и прохождения его через фильтрационную систему.

Конструкции без отвода могут монтироваться в удобном месте

Модели подобного типа оборудуются двумя видами фильтров:

Угольный фильтр используется в течение двух месяцев, а потом его следует заменить. В устройстве находится активированный уголь в виде гранул, которые хорошо поглощают посторонние запахи.
Жиропоглощаюшие картриджи производят задержку частиц копоти и жира. Подобный механизм продлевает срок службы устройства.

Схемы перемещения воздуха в двух разных устройствах

Модели без отвода не требуют оборудования специальных отверстий при монтаже. Они могут монтироваться в любом месте в комнате.

Полезная информация! Специалисты отмечают, что такие конструкции в основном устраняют копоть и жир, но не оказывают влияния на снижение уровня влажности.

Критерии выбора вытяжек с отводом в вентиляцию

К выбору вытяжного устройства можно приступать еще на этапе проектирования дизайна интерьера. При этом вытяжки для планируемой кухни с отводом в вентиляцию подбираются с учетом специальных параметров.

Работа системы

Производительность

Показатель производительности определяет количество воздуха, которое может проходить через вытяжную конструкцию в течение часа. Выбирая подходящую модель, стоит позаботиться о запасе производительности. Будет лучше, если устройство не будет работать на пределе возможности. При меньших оборотах оборудование работает более бесшумно и не сильно расходует рабочие ресурсы. Для расчета значения производительности, нужно площадь кухни умножить на высоту и на 10. Полученное число покажет, какой объем воздуха должен очищаться в течение часа.

Статья по теме:
Приточная вентиляция в квартире с фильтрацией. В отдельной публикации мы расскажем о принципах организации качественной вентиляции в квартире и правильном подборе оборудования.

Подсветки

Интересным решением считаются встроенные подсветки. Они служат не только дополнительным источником освещения, но и выполняют декоративную функцию. Стоит выбрать галогеновые или светодиодные лампы. Отличаются удобством направленные источники света.

Удобная подсветка

Особенности корпуса

Есть несколько вариантов изготовления корпуса для конструкции:

Нержавеющая полированная сталь является дорогостоящим вариантом. Подобный материал легко поддается чистке и отличается эстетичными свойствами.
К оригинальным дизайнерским решениям можно отнести закаленное стекло. Это красивый вариант. Но стоит учитывать, что при мытье остаются подтеки, а жир трудноудаляем.
Металл со специальным покрытием относится к бюджетным вариантам. В качестве покрытия используется эмаль. Конструкция из металла выглядит стильно и считается очень прочной.

Материал влияет на внешний вид конструкции

Габариты вытяжки

Значение имеют и размеры конструкции. Они должны быть по размерам варочной панели или даже больше. Если устройство будет маленьким, то оно может не справиться с объемом загрязненного воздуха.

Уровень шума

В вытяжках с отводом примерный показатель шума 40-44 Дб. Необходимо приобретать прибор с возможностью регулировки мощности конструкции. При понижении оборотов, звук будет более тихим. Еще в магазине, при покупке, стоит попросить консультанта включить прибор и послушать какой шум он производит.

Интересная информация! Тихая комната заполнена шумами, фон которых равен 30 Дб. Шепот равняется 35 Дб. Разговор обычным голосом на расстоянии в несколько метров – это уровень шума в 45 Дб. Звук более 50 Дб воспринимается как громкий, а свыше 60 Дб доставляет дискомфорт. Показатель от 110 Дб способен вызвать физическую боль.

Панель управления

Вытяжки оборудуются различными панелями управления. Подобные устройства бывают кнопочными и сенсорными. Сенсорная конструкция оборудуется датчиками, которые фиксируют влажность и температуру. Механические панели оборудуются кнопками. Они должны располагаться в одном месте с лицевой стороны корпуса. Электронное управление позволяет задать нужные параметры один раз, а затем конструкция будет работать в автономном режиме.

Вариант панели управления

Полезная информация! Сенсорная панель оснащается датчиками, которые реагируют на пар и повышение температуры от плиты и запускают устройство.

Как выбрать кухонную вытяжку (видео)

Особенности монтажных работ

Перед установкой конструкции сначала готовится поверхность. Под крепежные элементы просверливаются отверстия.

Схема монтажа конструкции

Воздуховоды производятся в виде пластиковых каналов и гофрированной трубы. Гофра отличается простотой монтажа. В процессе установки применяются соединительные хомуты. Пластиковые каналы характеризуются гладкими стенками, что обеспечивает хорошую пропускную способность.

Особенности монтажа обратного клапана

Статья по теме:
Воздуховоды пластиковые для вентиляции. Трубы из пластика легче, дешевле и практичнее стальных аналогов. О том, из чего их производят и в каких системах можно использовать, мы поговорим в отдельном обзоре. Присоединяйтесь!

Монтаж устройства имеет следующие особенности:

Сгибание гофры и воздуховода не должно превышать 90 градусов.
Если размер воздуховода больше трех метров, то монтируется еще вспомогательный вентилятор.
При отводе в вентиляцию монтируется клапан, который будет защищать от обратной тяги.
Расстояние от устройства до электрической плиты должно быть не менее 65 см, а до газовой плиты не менее 75 см.
Для нормального функционирования гофры, у нее должно быть не более трех сгибов.

Необычная модель с уклоном

Полезная информация! Специалисты советуют сделать под вытяжную установку отдельную розетку, которая должна находиться рядом с техникой.

Стильная вытяжка в виде плоского экрана

Полезные советы

Основной проблемой при выборе вытяжки является разнообразие вариантов. Очень трудно сделать правильный выбор.

Конструкция дополняет интерьер

Прежде всего, стоит обратить внимание на размеры изделия. Владельцам маленьких кухонь стоит обратить внимание на купольные вытяжки и встраиваемые модели.

Вариант дизайна купольной конструкции

Для просторных помещений подойдут островные модели купольных конструкций.

Купольное устройство на большой кухне

Создавая интерьер на кухни, не стоит проектировать установку вытяжки в неподходящем месте или ради дизайнерской идеи жертвовать правилами безопасности.

Дизайнерская модель

Функциональная и стильная вытяжка позволит создать благоприятный климат на кухне и станет красивым акцентным пятном в созданном интерьере.

Яркий дизайн в интерьере

Установка вытяжки своими руками (видео)

как выбрать и правильно установить

Наличие приточной вентиляции на кухне или в ванной – обычное дело в современной квартире. Но при неправильно организованном воздухообмене есть риск запотевания окон, появления плесени, нехватки кислорода и других нежелательных моментов. Чтобы этого избежать, необходимо установить вытяжку с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходимо препятствие для обратной тяги. В этом поможет знание норм вентиляции помещений и основ физического закона движения воздуха.

Из этой статьи вы узнаете, какие конструкции обратных клапанов существуют, где их лучше всего использовать и где разместить систему вентиляции. Сама установка довольно проста, но есть нюансы, с которыми стоит ознакомиться заранее, тогда и самостоятельная установка пройдет легко, и воздухообмен будет бесшовным.

Содержание статьи:

Вентиляция в квартире или доме
- Нормы и правила
- Искусственный и естественный воздухообмен
Установка обратного клапана
- Положение в системе вентиляции
- Принцип работы и устройство
- Крепление устройства к вытяжке
Полезное видео по теме и выводы
вентиляция квартиры или дома
7
7 90
С одной стороны воздухообмен в квартире или доме должен соответствовать нормам, установленным для жилых помещений, а с другой — подчиняться законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном определенном направлении.
Нормы и правила
Основным документом, на который необходимо ориентироваться при проектировании вентиляции как в квартире, так и в частном доме, является СП 54.13330.2016. Это обновленная редакция СНиП 31-01-2003 «Здания жилые многоквартирные». Схему движения воздуха по жилому объекту любой планировки следует составлять, исходя из положений пп. 9.6 и 9.7 настоящего свода правил.
В таблице 9.1 приведены скорости воздухообмена для различных типов помещений. Дизайнеры и владельцы коммерческой недвижимости обязаны строго соблюдать эти параметры.
Приток уличного воздуха должен происходить в жилые помещения и кухню, а отвод из кухни, санузла и технических помещений
Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:
- Влажность которую можно измерить с гигрометром. Насыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтёков на окнах.
- Углекислый газ , концентрацию которого можно измерить газоанализатором. Без прибора нехватку кислорода можно почувствовать сразу, когда заходишь в помещение с улицы.
Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, в том числе от площади, этажности, расположения комнат и технических помещений.
Система вентиляции газовой котельной автономная. По требованиям безопасности никак не может совмещаться с циркуляцией воздуха внутри дома
Таким образом, в любом жилом помещении есть точки притока и удаления воздуха, и недопустима ситуация, когда отток происходит через воздухозаборник, а воздушная масса проходит через вентиляционную шахту.
Это приводит к нарушению санитарно-гигиенических, противопожарных и других норм и может серьезно ухудшить жилищные условия.
Искусственный и естественный воздухообмен
Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:
- Кухня. При приготовлении пищи может происходить интенсивное испарение. Чтобы он не распространялся по кухне и далее по другим комнатам, над плитой устанавливается вытяжка. Его работа позволяет направлять загрязненный воздух прямо в вентиляционную шахту.
- Ванная комната. При принятии душа воздух насыщается водяным паром. Чтобы быстро удалить его, включите вентиляционную установку, так как в противном случае появление плесени или отслоение пластика и плитки будет происходить гораздо интенсивнее.
- Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускаются вентиляторы или вытяжки, которые располагаются вблизи источника загрязнения.
Включение принудительной вентиляции носит временный характер, так как потребляет много электроэнергии и создает шум при работе.
Мощный вытяжной колпак способен забрать весь воздух над плитой, но в выключенном состоянии вообще не пропускает воздух в вентканал
После внедрения устройств принудительной вентиляции возникла проблема с естественная циркуляция воздуха через препятствие. Если обычный лопастной вентилятор еще как-то пропускает воздух, то вытяжки, как правило, минимизируют проход до недопустимо низких скоростей.
Прекращение естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет повышенная влажность и зимой окна будут «протекать». Но что еще хуже, будет нарушено движение воздуха по дому, что затронет все помещения.
Установка вытяжки может иметь еще один негативный эффект, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону равновесия: в любое время количество поступающего и выходящего воздуха одинаково.
Отсюда следует, что увеличение давления в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность обратного течения.
Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно обратное формирование.
Для решения обеих задач установите . Учитывая тот факт, что современные воздуховоды для жилых помещений имеют стандартные размеры, самостоятельный монтаж такого элемента не представляет большой сложности.
Установка обратного клапана
Чтобы обратный клапан хорошо выполнял возложенные на него функции, необходимо выбрать его тип и место для установки, а также правильно установить. Все это можно сделать самостоятельно без привлечения платных установщиков.
Положение в системе вентиляции
Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе воздуховодов. Возьмем часто встречающийся случай, когда и вентилятор в душе подключены к одной вентиляционной шахте.
Классическая схема расположения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении невозможно возникновение обратной тяги
Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливается после каждой точки входа воздуха и до ближайшего ответвления воздуховода. Точное расположение не критично, оно выбирается исходя из удобства установки. Это решение гарантирует отсутствие обратной тяги при любой комбинации включенных вытяжек и вентиляторов.
Для обеспечения возможности оттока воздуха из помещения при неработающей вытяжке выполнен ответвление от канала. Он должен функционировать так, чтобы проход потока был только в сторону вентиляционной шахты, поэтому снабжен обратным клапаном.
Поскольку клапан может быть установлен на канал возле вытяжки под разными углами, необходимо понимать, что ответвление не должно быть препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создает нагрузку на двигатель вентилятора и способствует возникновению шума.
Существует множество способов установки обратного клапана. На представленных фотографиях показаны наиболее распространенные варианты правильной установки данного устройства.
Прослойку с клапаном можно установить куда угодно от вытяжки — это непринципиально. Чаще всего его размещают возле шахты, так как можно заменить уголок на тройник, не меняя длину остальных элементов вентиляционного канала.
Принцип работы и устройство
Клапан обратный предназначен для одностороннего прохождения воздушного потока, при обратном ходе которого он должен герметично перекрывать активный участок канала.
Существует 4 распространенных типа исполнения таких устройств:
- Мембрана Небольшая сила воздушного потока может изменить положение гибкой мембраны. Этот тип используется для естественной вентиляции. Иногда сечение возле мембраны усиливают несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от капота.
- Одностворчатая гравитационная. Из-за потока жесткая створка клапана отклоняется. Если происходит реверс или близок к нулю, то под действием силы тяжести створка закрывается. Такая система также используется для естественной вентиляции и внутри канала.
- Двукрылая пружина. Тип бабочка имеет два крыла и по принципу аналогичен гравитационной модели, только за закрытие клапана отвечают пружины, а не сила тяжести. Этот тип используется внутри канала, так как слабому потоку будет трудно преодолеть силу сопротивления пружин.
- Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Используется как внешний элемент вентиляционной системы, так как в открытом состоянии имеет компактные размеры. Его устройство более сложное, поэтому лучше ограничиться тремя предыдущими вариантами.
Стоимость обратного клапана невысока, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего притока воздуха.
Основные типы обратных клапанов: 1 — самотечный; 2 — бабочка; 3 — мембрана; 4 – жалюзи. Возможны и другие конструктивные решения, но показанные варианты пользуются наибольшей популярностью благодаря своей простоте и надежности.
Если параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткая створка обычно изготавливается из пластика или металла.
При этом необходимо учитывать два момента:
- пластина должна плотно прилегать к стенкам корпуса или запорному выступу для предотвращения утечки воздуха;
- необходимо исключить стук пластины, поэтому на края корпуса наклеен мягкий материал, обычно резина.
Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливается для ванной или душевой, лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.
Крепление устройства к вытяжке
Если вентиляционный канал изготавливается самостоятельно, общие рекомендации по установке обратного клапана дать сложно, так как его установка зависит от материала и геометрии воздуховодов.
Но сейчас для создания вентиляции обычно используют стандартные прямоугольные или круглые решения. В этом случае не возникает проблем с введением в систему дополнительного элемента, так как правильно установить обратный клапан на канал возле вытяжки можно стандартным для всех деталей конструкции методом.
Иногда вытяжки и вентиляторы сразу оснащаются клапаном. В этом случае устройство уже защищено от воздуха из вентиляционного канала.
Фасонный элемент с обратным клапаном необходимо закрепить в месте, обеспечивающем удобный доступ к нему. Механизм закрывания может потерять герметичность, тогда его нужно будет очистить от налипшей пыли и грязи. А для этого его нужно будет удалить.
Стыки тройника или детали с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевой лентой (для металлических конструкций).
Применение сильных клеев нежелательно, так как это затруднит разборку конструкции для проведения ремонтных работ или изменения конфигурации вентиляционной системы.
Обратный клапан не требуется для интеграции в канальную вентиляцию. Способ, показанный на рисунке, также может обеспечить правильное функционирование естественного воздухообмена.
Решетка крепится на вентиляционную шахту с помощью саморезов. Вариант с жидкими гвоздями менее предпочтителен из-за сложности удаления этого элемента.
Особое внимание следует уделить герметизации стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет немного.
Полезное видео по теме и выводы
Классическое решение для монтажа обратного клапана на тройник перед вентиляционной шахтой:

Встроенный дроссельный клапан и дополнительный клапан для естественной вентиляции:

Как для изготовления самодельного мембранного клапана тип:

Установка обратного клапана является вынужденной мерой при наличии вытяжки в системе вентиляции. Его можно использовать для предотвращения обратной тяги или для обеспечения циркуляции воздуха при выключенном вентиляторе.
Место для установки клапана в вентиляционном канале необходимо выбирать с учетом перспективы его снятия для очистки. Сам процесс монтажа несложный, но важно правильно герметизировать стыки, чтобы избежать подсоса воздуха.
Хотите поделиться собственным опытом подбора и установки обратного клапана на вытяжной канал? У вас есть полезная информация по теме статьи? Пишите комментарии, пожалуйста, в блоке ниже, размещайте фото и задавайте вопросы.
Часто задаваемые вопросы – Вытяжки Arietta
Часто задаваемые вопросы
Информация о продукте Arietta
Техническая поддержка продукта
Если у меня возникнут проблемы во время установки, к кому я могу обратиться?
Инструкции по эксплуатации Elica/Arietta содержат всю информацию, необходимую для правильной установки. Если у вас нет руководства по эксплуатации, вы можете загрузить его для своего конкретного продукта, перейдя на страницу этого продукта на этом веб-сайте.
Если вы хотите найти специализированного установщика или приобрести расширенную гарантию Arietta, заполните форму в разделе контактов, расположенном здесь.
Кажется, мой капот вибрирует. Как я могу проверить?
Важно понимать, является ли вибрация механической или электронной.
В большинстве случаев причиной может быть ошибка установки. Если проверка установки не решает проблему, вам необходимо обратиться в центр поддержки по телефону или электронной почте в вашем регионе для дополнительного анализа.
Мне нужен размер, которого нет в каталоге.
Если вы не можете найти размер в разделе продуктов на веб-сайте Arietta, заполните форму в разделе контактов, расположенном здесь.
Мигает лампочка. Нужно ли звонить в службу поддержки?
Большинство продуктов Arietta оснащены системой, которая предупреждает пользователей о насыщении фильтров (40 часов использования жироулавливающих фильтров и 160 часов использования угольных фильтров).
При включенном предупреждении (светодиод мигает) фильтры необходимо очистить и сбросить, как описано в инструкции по эксплуатации. Если вы очистите фильтры, но не сбросите предупреждение, светодиод на панели кнопок будет продолжать мигать.
В этом случае обратитесь к буклету с инструкциями, чтобы выполнить сброс.
Почему из моей вытяжки образуются капли, которые падают на варочную поверхность?
Если варочная поверхность электрическая или индукционная, капание конденсата является нормальным явлением. Это явление обычно не происходит на газовых варочных поверхностях, потому что газ нагревает сковороду, а также окружающий воздух. Следовательно, колпак также нагревается, и пар, поднимаясь вверх и встречаясь с горячей поверхностью, испаряется. Индукционные поверхности нагревают сковороду, но не окружающий воздух, и, следовательно, когда пар поднимается вверх и сталкивается с холодной поверхностью, пар превращается в капли, которые затем падают обратно на варочную поверхность.
Приобретение аксессуаров и услуг
Вытяжка у меня уже восемь лет, и я не могу найти запасную часть.
Рекомендуем заполнить форму в разделе контактов, расположенном здесь. Включите в свое сообщение информацию, указанную на серебристой этикетке, расположенной внутри продукта.
Если этикетка испортилась или неразборчива, вы можете отправить фотографию товара с описанием необходимых вам запасных частей на адрес [email protected].
Мне нужен редуктор или односторонний обратный клапан.
Односторонний невозвратный клапан рекомендуется только для воздуховодных версий, которые выводятся в общий дымоход, чтобы предотвратить попадание запахов из других домов обратно через вытяжку.
Если возможно, вытяжка всегда должна иметь отдельный воздуховод и не выходить в общий дымоход. Если вы хотите запросить редуктор или односторонний обратный клапан, вы можете обратиться в центр поддержки в вашем регионе.
Где посмотреть продукцию?
Витрины Arietta можно найти в магазинах The Home Depot по всей стране. Товары Arietta можно приобрести в Интернете через homedepot.com или лично по специальному заказу в магазинах Home Depot.
Найдите ближайший магазин Home Depot здесь.
Как я могу получить информацию о заказе, который я разместил онлайн?
Вы можете запросить информацию о любом заказе, уже сделанном в Интернете, связавшись напрямую с Home Depot и отследив свой заказ в Интернете.
Проверить статус заказа в Home Depot.
Как пользоваться нашей продукцией
Что делать, если в вытяжке нет всасывания?
Во-первых, определите, является ли ваша вытяжка канальной или рециркуляционной.
В случае рециркуляции вытяжка удаляет запахи, возникающие при приготовлении пищи, при этом большая часть паров возвращается в помещение.
Если вытяжка канальная, запахи и пары выводятся за пределы дома.
Для правильной работы вытяжки необходимы следующие условия:
- Диаметр выпускного воздуховода никогда не должен уменьшаться более чем на 20 % от первоначального диаметра.
- Воздуховоды должны иметь как можно меньше изгибов.
- По возможности избегайте использования воздуховодов меньшей длины.
- Если канал заканчивается в стене, а не в крыше, над его выходом необходимо установить сетчатый экран.
- Избегайте использования декоративной решетки с фиксированными ламелями, которая может снизить производительность до 50%.
Как проводятся испытания на аспирацию?
Секционные испытания проводятся путем проверки оттока воздуха в верхней части колпака путем простого снятия трубки, оставления вентиляционного отверстия открытым и включения колпака.
Если воздух выходит, вытяжка работает, поэтому снижение производительности должно быть обнаружено путем изучения любых проблем с установкой.
Какие воздуховоды следует использовать для достижения наилучших результатов?
Выбор воздуховода зависит от типа конфигурации, необходимой для вашей кухни.
Мы рекомендуем:
- Гибкий воздуховод для прямой вентиляции.
- Жесткие воздуховоды в случаях уменьшения поперечного сечения с участием одного или нескольких изгибов. В этом случае воздуховод также уменьшит шум, обычно создаваемый удлиняемой гофрированной трубкой.
У меня отверстие 80 мм. Могу ли я все еще сужать выпускную трубу?
Диаметр выпускного воздуховода никогда не должен уменьшаться более чем на 20% от исходного диаметра.
Например, если вентиляционное отверстие составляет 150 мм, поперечное сечение не должно уменьшаться более чем на 120 мм. Если начать со 120 мм, можно уменьшить до 100 мм; если начать со 100 мм, то можно уменьшить до 80 мм.
Уменьшение более чем на 20 % значительно снижает производительность и увеличивает шум.
Вы рекомендуете использовать вытяжку с рециркуляцией или каналом?
В случае рециркуляции вытяжка удаляет запахи, возникающие при приготовлении пищи, при этом большая часть паров возвращается в помещение.
Если вытяжка является воздуховодной, запахи и пары удаляются за пределы вашего дома.
Если возможно, вытяжка с воздуховодом всегда лучше и предпочтительнее.
Что делать, если мои алюминиевые фильтры изменили цвет после мытья в посудомоечной машине?
В руководстве по эксплуатации будет указано, можно ли мыть фильтр вытяжки в посудомоечной машине.
Тип промывки может притупить фильтр без изменения его фильтрующей способности.
Я купил островную вытяжку. Можно ли вентилировать выхлопную трубу сбоку?
В этом случае, частично для достижения привлекательного внешнего вида, вам потребуется внести изменения, создав подвесной потолок, который позволит частично перемещать верхний дымоход.
Что делать, если не удается установить угольный фильтр?
В руководстве по эксплуатации вытяжки Arietta есть изображения, показывающие, как правильно установить фильтр.
Как почистить вытяжку, чтобы добиться наилучших результатов?
Вытяжку следует очищать нейтральными средствами (pH 7), которые не являются ни щелочными, ни кислотными. Вы должны убедиться, что продукт не содержит вредных компонентов, таких как карбонат натрия, кислоты, аммиак или хлор.
Если ваш капот изготовлен из стали, важно уделить особое внимание чистящему средству, которое вы покупаете, поскольку присутствие перечисленных выше веществ может повредить сталь, что приведет к появлению пятен или пятен ржавчины.
Вот почему Elica/Arietta создала специальную линию очистки: E-Clean. Ассортимент E-Clean включает в себя специальные чистящие средства для стальных и стеклянных вытяжек, а также универсальную чистящую салфетку. Все продукты линии E-Clean доступны для покупки на сайте myelica.com.
Я использую вытяжку с воздуховодом. Нужно ли устраивать вентиляционное отверстие в верхней части помещения?
Для воздуховодной версии вентиляционное отверстие не требуется, поскольку канал вытяжки обеспечивает обслуживание отверстия, предусмотренного стандартом.
Если вытяжка оснащена односторонним невозвратным клапаном, то отверстие необходимо, поскольку стандарт требует наличия внешнего вентиляционного отверстия для предотвращения накопления вредных диоксидов.
Не повредится ли моя вытяжка, если я не буду регулярно менять угольный фильтр?
Угольный фильтр гарантирует регулярную очистку грязного воздуха, образующегося при приготовлении пищи на кухне.
Угольный фильтр имеет определенный срок службы: со временем скопившиеся на нем частицы жира будут препятствовать прохождению воздуха, что приведет к неэффективной фильтрации и повысит шум двигателя.
Мы рекомендуем менять угольный фильтр каждые три месяца.
Различные
Как узнать, какая вытяжка установлена у меня дома?
Модель каждой кухонной вытяжки указана на серебристой этикетке внутри изделия.
Он будет иметь 12-значный код, начинающийся с «208».
Этот код имеет решающее значение для идентификации модели технического фильтра и других принадлежностей, а также для запроса технического обслуживания изделия.
Что делать, если этикетка со спецификацией неразборчива?
Если этикетка испортилась или неразборчива, вы можете отправить фотографию товара с описанием необходимых запчастей на адрес info@ariettakitchenhoods. com.
Все ли модели поставляются с шаблоном для сверления?
Не все модели вытяжки Arietta продаются с шаблоном для сверления.
Если вы хотите узнать, предусмотрена ли она для конкретной модели, напишите по адресу [email protected], указав 12-значный код, начинающийся с «208», указанный на серебристой этикетке, расположенной внутри изделия.
Я купил бленду, которая еще не пришла, и хотел бы приступить к крепежным отверстиям. Могу ли я запросить шаблон для сверления?
Если ваша модель включает в себя шаблон для сверления, он уже включен в упаковку вытяжки.
Если для конкретной модели нет шаблона, мы рекомендуем обратиться по адресу [email protected], чтобы узнать, доступен ли шаблон для сверления для приобретенного вами продукта.
Я потерял свой буклет с инструкциями. Как я могу получить новый?
Буклеты для всех наших вытяжек доступны в формате PDF на страницах конкретных продуктов на этом веб-сайте. Перейдите в «Продукты», а затем используйте поля поиска справа, чтобы сузить поиск по названию коммерческого продукта.
Для дополнительных вопросов
Задайте вопрос эксперту Arietta
[contact-form-7 id=»1693″]
Smeg — KUC30X — Hood Classic-KUC30X
Модель №
KUC30X
Классический капот
- Цена продажи: $799,00
- Цвет: нержавеющая сталь
- Размеры:
  Ширина: 29,87
  Высота: 8,25
  Глубина: 17,50
  - Также входит:
    КУК24Х
    КУК36С
