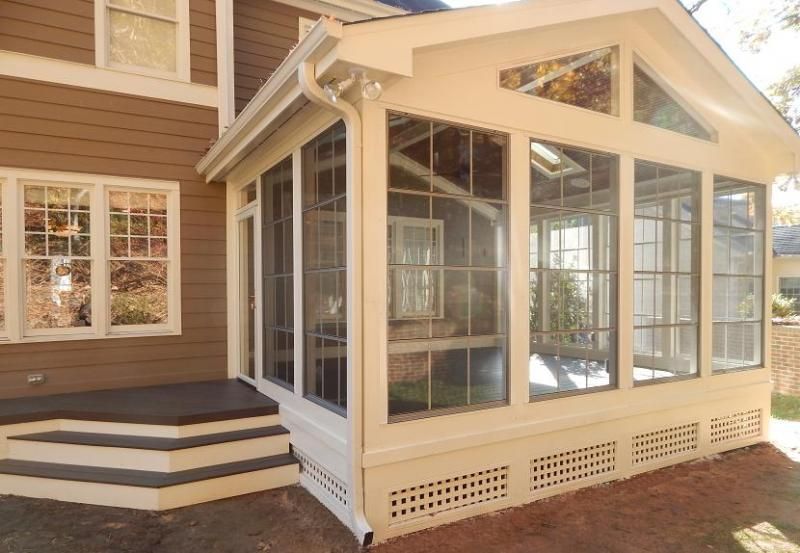

Сегодня поговорим о закрытых верандах. Веранда является местом семейного времяпрепровождения в теплое время года, она должна быть уютной и должна соответствовать общему стилю вашего участка, будь то дача или дом. Располагают веранды вдоль главной стены, отопления там не проводят, т.к. пользуются ею в теплые сезоны.

Для дачи лучшего подойдет вариант из деревянных брусов. В этом случае крыша веранды и основного здания соединяются и используется один материал.

Содержание:

• 1 Особенности
  • 1.1 Проект
  • 1.2 Разрешения
• 2 Монтаж
  • 2.1 Материалы
  • 2.2 Каркас
  • 2.3 Фундамент
  • 2.4 Крыша

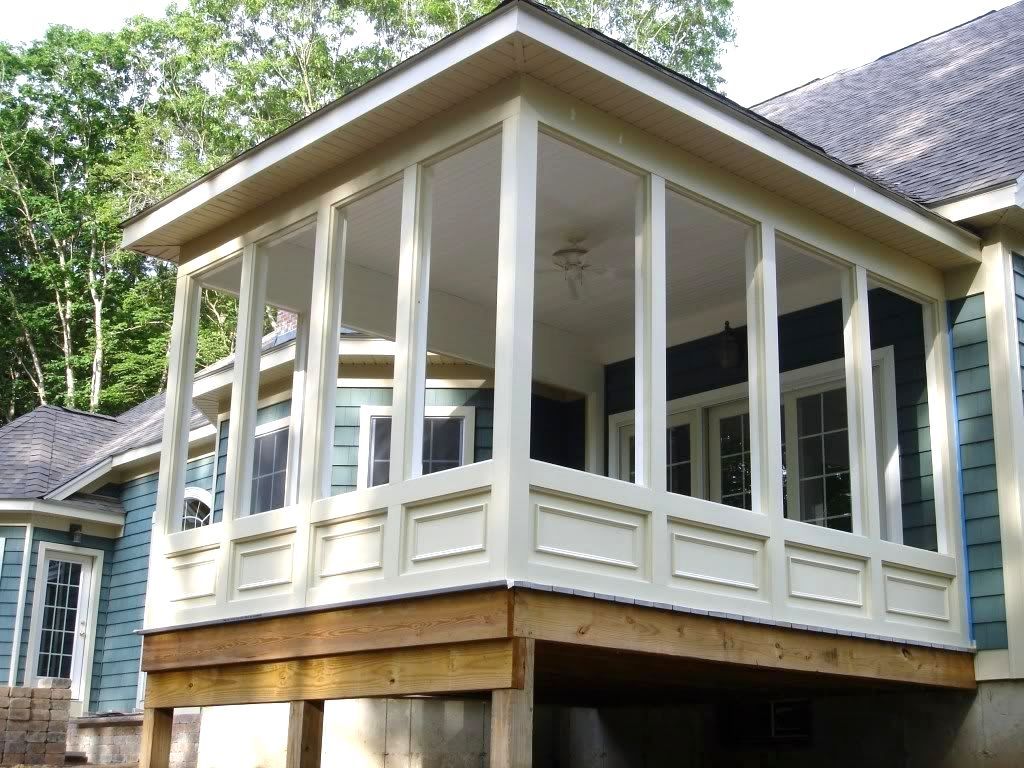

Особенности

На какие особенности следует обращать внимание при самостоятельном возведении данного строения:

1. Будущее расположение веранды (угол дома, торец или главная стена)
2. Какой она будет, закрытой(застеклённой)или открытой. Установив раздвижные двери можно делать из закрытой веранды открытую и наоборот. Будет ли она встроенной или же это будет пристройка. Различие состоит в фундаменте: в первом варианте он единый, а втором отдельный.Какой формы будет ваша веранда.

Проект

Первым шагом во всем этом процессе будет составление проекта вашей веранды.

Что нужно учитывать при составлении проекта:

Местонахождение вашей веранды. Важно помнить, что пристройка должна сочетаться с вашим домом в целом. Делать веранду лучше с той стороны дома, где меньше солнечных лучей.Нужно обозначить место входа с внешней стороны и из дома. Чтобы избежать сквозняков не делайте входы напротив друг друга.И последний этап проектирования это выбор размера вашей пристройки. Чаще всего длина равна длине смежной с домом стены, а ширина колеблется от трех до семи метров. Важно соблюдать соотношение сторон.

Поговорим о постройке веранды к деревянному дому. Советую не начинать строительство пока дом полностью не осядет. Деревянные сооружения всегда долго дают осадку(до 3х лет). При несоблюдении этих условий вы можете столкнуться с перекосом стен. Если вы не хотите выжидать такой долгий срок, то можно воспользоваться переходной конструкцией веранды с домом.

Разрешения

Перед началом строительства вам необходимо собрать все документы разрешающие перестройку здания. Лучше начинать это делать заранее, примерно за три — четыре месяца до начала работ. Документы делаются для того чтобы избежать в будущем проблем при продаже дома или передачи в наследство.

Закончив определяться с местонахождением вашей веранды, нужно подготовить этот участок.
Навес над входом в дом(если таковой есть), необходимо снять.Проводим демонтаж преддомовой площадки.Участок для пристройки очистить от всего мусора и растений.Ну и для удобства подобрать место хранения ваших материалов для строительства. Это значительно упростит вам работу.

Рассмотрим с помощью каких материалов можно осуществить застекление вашей будущей веранды.

Монтаж

Материалы

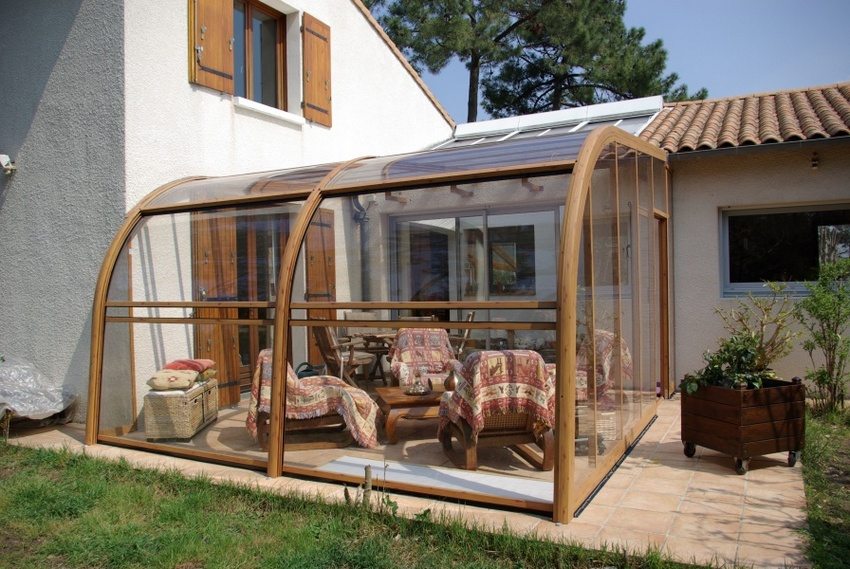

Часто используют такие материалы, как:

Обыкновенное стекло встроенное в рамы из дерева.ПВХ-окна.Поликарбонат(сотовый или монолитный). Плюсами данного материала является прочность, низкая теплопроводность, большой цветовой выбор и пластичность. Этот материал не вредит окружающей среде и предотвращает попадание ультрафиолетового излучения.

Перед тем как приступать к этому этапу работы необходимо правильно распределить места, в которых будут окна. Так как от этого зависит насколько приятно будет находиться в вашей веранде.

Чем больше окон, тем больше света и тем комфортнее помещение, но не нужно увлекаться. Также необходимо определить количество окон, которые будут открываться. Правильно расставляйте мебель, чтобы она не препятствовала открыванию окон.
Для экономии денежных средств, советую заранее рассчитать сколько понадобится материалов.

Каркас

При использовании поликарбоната, перед началом монтажа, сооружается каркас. Также необходимо учитывать следующие особенности монтажа:
Каналы расположенные по вертикали должны находится строго вертикали. Это условие поможет конденсату вытекать.Листы необходимо соединять особыми профилями.Торец верхнего листа поликарбоната должен быть заклеен особой лентой и специальным профилем.

Верхние листы также закрываются лентой и профилем, только лента должна быть сделана из материала пропускающего влагу и в профиле необходимо сделать дырки, также для выхода влаги.Устанавливаем листы термошайбами.Данный материал имеет свойство расширяться, поэтому нужно оставлять свободное место внутри, соединяющихся с листами, деталей.

При несоблюдении этого условия материал может деформироваться.Защитную пленку советую убирать только после окончания всех работ.

Первое с чем вы столкнётесь при строительстве веранды это фундамент. Как говорилось ранее фундамент может быть единым с основным зданием, а может быть отдельным. Рассмотрим второй вариант, для него подойдет столбчатый фундамент. Но все же советую делать ленточный фундамент, он прочнее и долговечнее.

Для того что выбрать правильный вид фундамента, нужно учитывать следующее особенности:

• Размеры вашего строения;
• Планировка;
• Материалы, которыми вы будете пользоваться при этих работах;
• Состав почвы и расположение грунтовых вод.

Фундамент

Преступим к созданию столбчатого фундамента.

Выкапываем углубления(не менее одного метра) для столбов.На дне наших углублений делаем подушку. Ее составляющими являются песок и щебень.Заливаем бетонный раствор.Выкладываем столбы опоры из того материала, из которого сделано основное здание. Если это кирпич, то выкладываем кирпичем, если дерево, то воспользуйтесь деревянным брусом.

Сооружение ленточного фундамента осуществляется шестью этапами:

Разметка.Выкапывание каналов.Создание подушки фундамента.Монтаж опалубки.АрмированиеЗаливка бетонного раствора
После того как фундамент отстоялся переходим к возведению стен вашей веранды.

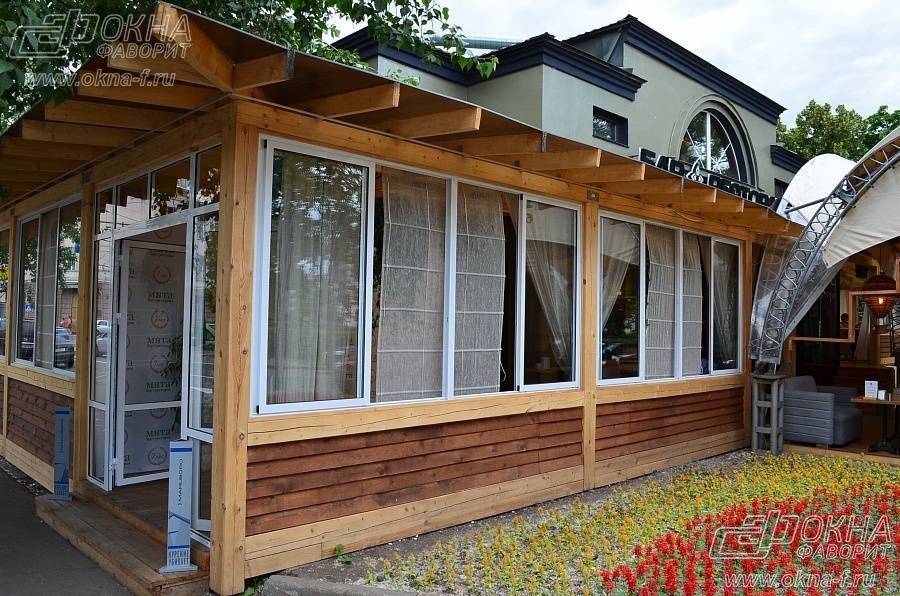

Каркас для веранды из дерева следует начинать с укладывания деревянного бруса на столбы опоры. Состыковывать брус на углах лучше всего использую технологию «ласточкин хвост». Возле стен опоры возвышают, для последующего устройства скатной крыши. Завершается установка каркаса верхней обвязкой, именно она придает стойкость всей конструкции.

Крыша

Следующим этапом будет выбор материала для крыши.
Устанавливаем стропильную систему, крепится она к верхней обвязке. Подбирается она под используемый материал:
Обрешётка для металлочерепицы, шифера. Сплошной настил — для эластичной кровли.
И последний этап это пол. К нижней обвязке крепятся лаги с расстоянием не более одного метра. Затем их покрываем половой доской.
Все, на этом строительство закрытой веранды окончено!

Веранда к дому с лестницей: 100 фото стильных решений

Содержание:

1. Выбор материалов и проведение расчетов
2. Деревянная лестница для веранды
3. Кирпичная лестница на веранду, пристроенную к дому
4. Альтернативные решения

Веранда – небольшая пристройка к дому, где можно собрать друзей и родственников за одним большим столом. Веранда может быть, как открытого, так и закрытого типа и в первую очередь предназначена для отдыха, связи с природой, не покидая при этом зону комфорта. Зачастую такая пристройка имеет два выхода, один из которых связывает веранду с домом, а второй позволяет выйти во двор.

Что касается второго выхода, то особенности его конструкции зависят от того, насколько веранда поднята над уровнем земли. Если между входом в пристройку и почвой есть существенная разница, то нивелировать ее можно, сделав лестницу на веранду. Рассматривать все этапы строительства веранды нет никакого смысла, ведь на нашем сайте достаточно полезных и интересных статей об этом, поэтому рассмотрим лишь возведение финального элемента – лестницы на веранду.

Выбор материалов и проведение расчетов

Лестница – вспомогательная конструкция для свободного перемещения, которая может иметь различное число ступеней, тип конструкции и материалы, что используются для ее строительства. Основные критерии, которым должна соответствовать лестница на веранду – это легкость, прочность и долговечность. Для сооружения лестницы своими силами нужно выбрать строительный материал. Конечно же, веранды обычно выполняются из дерева, поэтому деревянные ступеньки будет оптимальным решением.

В других случаях возможны такие варианты:

• Деревянная лестница с уникальной конструкцией. Например, ступени можно прикрепить к тетиве или косоурам. Не менее оригинальный вариант – ступеньки из бревна. Дерево – это натуральный и экологически безопасный материал, который поддается обработке, вследствие чего можно создать конструкцию любой формы. Именно из дерева создаются самые красивые, оригинальные и дорогостоящие лестницы.
• Лестничный марш на металлическом каркасе – долговечная конструкция, каркас которой выполнен из профильных труб и железных уголков. В качестве ступенек принято использовать деревянные доски, так как металлическое основание будет непригодным для использования, особенно в зимний период времени.
• Кирпичная лестница – основательная конструкция, которая требует соблюдения технологий кладки. Если грамотно провести работу, то ступеньки прослужат дольше веранды. В то же время лестница, выполненная из кирпича, имеет недостатки, среди которых: большой вес, необходимость создания фундамента и гидроизоляционной защиты.

Если материалы уже выбраны, то достаточно произвести расчеты и можно переходить к строительству лестницы на веранду, пристроенную к дому. Оптимальная ширина лестницы – 1,3 метра, чего вполне достаточно для свободного передвижения двух человек. Число ступеней зависит от высоты веранды, при этом высота одной ступени должна составлять порядка 16-18 сантиметров, а ширина – около 0,3 метра. Для более качественного расчета нужно нарисовать схематический чертеж, указав в нем все необходимые параметры.

Деревянная лестница для веранды

Установку ступеней из дерева можно произвести одним из следующих способов:

• На косоурах. Косоуры – наклонные балки в форме гребенки. Ступени устанавливают в специальные вырезы, благодаря чему опорные элементы скрыты. Сделать лестницу более привлекательной можно, дополнив ее перилами с балясинами.
• На тетивах (разновидность косоуров).

Дерево – это легкий строительный материал, однако закладка бетонного основания под ступени все же нужна, в первую очередь бетон предотвратит погружение лестницы в землю, а также предотвратит контакт почвы с деревом, защитив ступени от гниения. Для этого перед созданием лестницы на предполагаемом месте нужно вырыть яму, глубина которой достигает 15 сантиметров. На дно засыпается подушка из щебня и песка, которая заливается бетонным раствором.

Кирпичная лестница на веранду, пристроенную к дому

Данный вариант используется не часто, так как конструкция имеет относительно невысокую надежность, а вот стоимость выполнения работ и строительных материалов может неприятно удивить. Кирпичная кладка не справляется с высокой влажностью, так как кирпич поглощает воду, в результате чего может начаться процесс разрушения или гниения.

Оптимальные решения при использовании кирпича для создания лестницы на веранду:

• Применение кирпича для выкладки боковых частей лестницы.
• Вся лестница выполнена из кирпича – дорогое и не оправданное решение.
• Кирпичная «коробка», заполненная щебнем.

В качестве основания используется армированная монолитная плита, которую нужно вкопать в землю на полметра. Предварительно на дно ямы нужно уложить «подушку» из песка и щебня, залив ее бетоном. Строительство кирпичных ступеней выглядит следующим образом:

• Дать бетонному основанию высохнуть и подготовить кирпич, замочив его в воде.
• Поверх основания уложить гидроизоляционную пленку и начать выкладывать ступени. Внутреннее пространство заполнить мелким щебнем.
• Утрамбовать щебень и начать укладывать вторую ступень поверх первой, параллельно поднимая боковые стены.
• Произвести укладку всех ступеней аналогичным методом, заполнив внутреннее пространство щебенкой.
• Произвести облицовку плиткой (клинкерной или керамогранитной), защитив конструкцию от влаги.
• Скрыть швы, используя влагостойкую затирку.

Альтернативные решения

Также в качестве материала для возведения лестницы на веранду можно использовать бетон, однако, такая монолитная конструкция имеет большой вес и нуждается в красивой облицовке. Главное достоинство такого решения – высокая прочность и надежность.

Не менее привлекательный вариант – создание металлической лестницы. Для ее возведения также нужно установить бетонное основание, металлическую раму можно собрать при помощи сварки, используя металлические углы и профильные трубы.

В конечном итоге используя любой из предложенных вариантов можно собрать качественную, красивую и удобную лестницу, срок службы которой будет измеряться десятилетиями. Классическое решение – это деревянная лестница, но это не исключает возможность экспериментов по созданию оригинальной лестницы из камня, металла, бетона или кирпича.

Крыльцо против крыльца против палубы против патио: в чем разница?

Крыльцо, крыльцо, терраса или патио: в чем разница?

Фото: Monkey Business Images / Shutterstock до 3 плюсов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Строительство жилого помещения на открытом воздухе позволит вам развлекать гостей, готовить барбекю или просто подышать свежим воздухом после долгого дня. Но прежде чем вы начнете покупать стулья или исследовать лучшие рецепты гриля, вам нужно знать разницу между крыльцом, крыльцом, палубой и патио, а также какой тип открытой площадки лучше всего подходит для ваших нужд и пространства. Это руководство разбивает все на части.

Что такое крыльцо?

Фото: Pipas Imagery / Shutterstock

Крыльцо отличается от террасы , поскольку это наружная конструкция с крышей, которая обычно прикрепляется к передней или задней части дома. Крыльцо может быть затенено в или открыто, но и то, и другое позволяет вам рассредоточиться на свежем воздухе — часто с большим количеством тени в качестве бонуса.

Ваше переднее или заднее крыльцо — отличное место для чтения, отдыха, наблюдения за закатом или общения с друзьями. В зависимости от планировки вашего дома, он также может стать координационным центром вашего дома (и одной из областей с наибольшим пешеходным трафиком).

Что такое сутулость?

Фото: Monkey Business Images / Shutterstock

Навесы — это простые приподнятые конструкции перед домом, обычно со ступенькой (или несколькими лестницами) и перилами, ведущими ко входу. В отличие от крыльца или патио, у крыльца обычно нет крыши или навеса, чтобы защитить его или вас от дождя или солнца.

Традиционно крыльцо предназначалось для случайных встреч. Родители или дети могут заметить друга на крыльце и быстро поболтать или столкнуться с соседями, пока они отдыхают на улице.

Ступени также являются популярным местом для выращивания цветов, размещения небольших предметов мебели (например, стула для чтения) или установки подвесного почтового ящика.

Что такое колода?

Фото: Photographee.eu/Shutterstock

Обычно изготавливаемая из дерева и покрытая краской или морилкой , настил представляет собой открытую платформу, прикрепленную к вашему дому. Как крыльцо или патио, оно обычно используется для отдыха, общения, свежего воздуха или приготовления пищи и приема пищи.

Существует два распространенных типа: приподнятые настилы и настилы на уровне земли. Поднятый 9Терраса 0026, в отличие от патио , может быть построена на высоте нескольких футов от земли, что дает домовладельцам место под ним для хранения вещей или затененных занятий. Терраса на уровне земли, как следует из ее названия, строится прямо на земле. Они должны быть построены из дерева, контактирующего с землей (обработанного давлением), чтобы обеспечить его долговечность.

Что такое патио?

Фото: Photographee.eu / Shutterstock

Патио — это сооружение без стен, предназначенное для приготовления пищи, приема пищи и общения на свежем воздухе. Обычные материалы, используемые для строительства патио, включают:

• Concrete

• Brick

• Gravel

• Tile

• Cut stone

• Crushed stone

• Flagstone

Unlike крыльцо, крыльцо или палуба, патио также не всегда непосредственно примыкают к дому. Обычно они находятся на заднем дворе, но могут быть в стороне или дальше.

Строительство крыльца, крыльца, террасы или патио: на что обратить внимание

От защиты парадного входа до предоставления вашей семье места для общения с соседями и друзьями. дом.

Стоимость

Стоимость строительства этих пристроек для наружного применения может сильно различаться, особенно если учитывать размер и материалы. Ваш бюджет может помочь вам решить, что подходит именно вам.

Вот средние затраты по стране на установку каждой конструкции:

• Porch : $4,600–$22,000

• Stoop : $900–$2,000

• Deck : $4,000–$11,000

• Patio : $1,800–$5,300

Generally speaking , простая крыльцо с одной или двумя ступеньками или бетонное патио — самый доступный вариант.

Погода

Ваш местный климат также может помочь вам решить, строить ли крыльцо, крыльцо, террасу или патио. Например, если в вашем районе часто идет дождь, хорошей идеей может стать конструкция с навесом или потолком (включая крыльцо или патио).

Вы также можете учитывать жару, снег или даже насекомых (включая надоедливых комаров). Закрытая или отгороженная зона может стоить того, чтобы заплатить немного больше за крыльцо, если вы сможете наслаждаться им, не покрывая себя спреем от насекомых.

Пространство

Дом с большим двором, но узким задним выходом лучше всего подходит для патио. В противном случае вы можете построить закрытую террасу или веранду, которые слишком малы, чтобы на них было удобно сидеть.0026 построить пешеходную дорожку . Это может повлиять на ваш бюджет на несколько сотен или даже тысяч долларов в зависимости от типа материала, который вы используете.

Очистка и техническое обслуживание

Необходимое техническое обслуживание также должно учитываться при планировании сборки. Закрытые помещения нужно будет рассматривать как комнату в вашем доме, а это означает, что новое крыльцо, вероятно, потребует самой постоянной работы. Имейте в виду, что вам придется пересматривать крыльцо каждые шесть-восемь лет, но даже незначительные инциденты, такие как маленькие дети, толкающие ваши экраны, могут сделать повторную проверку ежегодным заданием.

Очистить террасу довольно просто (только никогда не используйте отбеливатель !), и многие поверхности патио, включая бетон и камни, остаются довольно чистыми после еженедельного или ежемесячного ополаскивания.

Что лучше для дома?

Строительство любого из этих сооружений имеет свои преимущества, но бюджет, пространство и климат могут помочь вам решить, какое из них подходит именно вам. Какая бы структура ни облегчила вам жизнь в вашем новом жилом пространстве, и вам не нужно было беспокоиться о погоде, комарах или превышении бюджета, вероятно, это лучший вариант для вашего дома.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Тенденции 2022 года, которые стоит попробовать для окончательной привлекательности заднего двора

  Автор: Дина Чейни • 7 апреля 2022 г. 2021

• Самые большие различия между солярием и закрытой верандой

  Бен Киссам • 9 сентября, 2022

Надежно ли ваша терраса подключена к вашему дому?

, Фрэнк Вёсте, ЧП, Лорен Росс, ЧП. и Пол Коутс, ЧП, C.B.O.

Данные, собранные о разрушениях настила с 2001 г., показывают, что одной из основных причин обрушения настила является выход из строя гвоздевых соединений между настилом и основной конструкцией. Основываясь на видео, фотографиях и описаниях в сообщениях СМИ, данные показывают, что обрушение настила чаще всего происходит из-за выхода из строя соединений ригелей настила, которые были построены с помощью гвоздей, а не правильно установленных болтов. Палубная книга представляет собой ободную доску пола палубы, прикрепленную к дому, и она должна быть надежно соединена с конструкцией пола основного здания с помощью болтов или шурупов, а не гвоздей.

Основная цель этой статьи — предупредить владельцев недвижимости и должностных лиц о палубах с «только гвоздями» соединениями палубной книги. Домовладелец, застройщик, владелец здания, должностное лицо по нормам, инспектор, управляющий недвижимостью или подрядчик могут быстро определить, поддерживается ли приподнятый настил палубным ригелем, прикрепленным к дому исключительно гвоздями — такая установка представляет собой «потенциально опасную» палуба.

Справочная информация

На протяжении десятилетий жилые нормы и правила определяют динамическую нагрузку на палубу в 40 фунтов на квадратный фут (psf), что соответствует примерно одному человеку среднего роста, занимающему площадь 2 фута. на 2 фута. (четыре квадратных метра). Например, расчетная нагрузка по нормам предполагает наличие настила высотой 14 футов. на 28 футов. может быть безопасно занят 98 человек. Кроме того, каждое издание Международного жилищного кодекса (IRC) с 2000 года требует, чтобы настилы были надежно закреплены на конструкции, чтобы противостоять как вертикальным, так и боковым нагрузкам, и уже давно запрещает использование гвоздей, подлежащих извлечению, в качестве единственного метода.

привязанности. Однако до издания 2009 г. IRC не указывал, как палубная гроссбух должна крепиться к дому.

Начиная с 2009 г., каждая редакция IRC (включая ожидаемую редакцию 2021 г.) требует, чтобы палубный ригель был соединен с ленточной балкой пола дома с помощью болтов ½ дюйма или винтов с затяжкой, как показано в таблице 507.9..1.3(1) IRC 2018 года. Американский совет по дереву (AWC) публикует Design for Code Acceptance No. 6 (DCA 6): Prescriptive Residential Wood Deck Construction Guide , который содержит аналогичную таблицу и согласуется с IRC (см. рис. 1).

Таблица 5. Расстояние между крепежными элементами для настила, ленточной или краевой балки из южной сосны, дугласовой пихты-лиственницы или каймы-пихты и номинального 2-дюймового массивного пиломатериала из ели-сосны-пихты ленточной балки или краевой балки EWP . ^3,4,5,6,8

(Подвижная нагрузка на настил = 40 фунтов на квадратный фут, Постоянная нагрузка на настил = 10 фунтов на квадратный фут)

• Кончик стягивающего винта должен полностью выступать за внутреннюю поверхность ленточной или краевой балки.
• Максимальный зазор между лицевой стороной ведомой доски и лицевой стороной обшивки стены должен составлять ½ дюйма.
• Ригели должны быть залиты или загерметизированы, чтобы предотвратить попадание воды на ленточный брус дома (см. DCA 6, рисунки 14 и 15).
• Шурупы и болты должны располагаться в шахматном порядке в соответствии с DCA 6, рис. 19..
• Палубные ригели должны быть минимум 2×8 пиломатериалов, обработанных консервантом под давлением № 2, или других утвержденных материалов, как это установлено стандартной инженерной практикой.
• Когда цельнопиленные палубные ригели, обработанные консервантом под давлением, прикрепляются к конструкционным изделиям из древесины (деревянные конструкционные панели толщиной не менее 1 дюйма, ленточные балки или конструкционные композитные пиломатериалы, включая клееный шпон), крепление ригелей должно быть спроектировано в соответствии с принятой инженерной практикой. . Табличные значения основаны на 300 фунтах и ​​350 фунтах для 1-дюймовой и 1-1/8-дюймовой краевой балки EWP соответственно.
• Допускается обшивка деревянными конструкционными панелями, гипсокартоном или пенопластом между ленточной или краевой балкой и ригелем. Уложенные друг на друга шайбы разрешены в сочетании с обшивкой из деревянных конструкционных панелей, но не допускаются в сочетании с обшивкой из гипсокартона или пенопласта. Максимальное расстояние между лицевой стороной ведомой доски и лицевой стороной ленточной балки должно быть 1″.
Расстояние между крепежными элементами
• также относится к южной сосне, пихте Дугласа и лиственнице, а также к полосовым или краевым балкам.

Рис. 1. Таблица 5 из AWC DCA 6, показывающая рекомендуемую установку стягивающих винтов и болтов.

Установка болтов или стяжных шурупов, включая их количество и расстояние между ними, зависит от размера настила (пролета палубной балки) и других условий, указанных в примечаниях к таблице. При креплении болты должны полностью проходить через палубную буксу и ленточный лаг пола дома, а гайки с шайбами ​​должны быть плотно затянуты. Для установки шурупов требуются просверленные направляющие отверстия правильного размера, чтобы резьба шурупа полностью зацепляла древесину и проходила через гребень настила и ленточный брус пола дома. Конечно, для правильной установки болтов или шурупов (см. рис. 2), используемых в качестве соединения палубного ригеля, необходимо учитывать последние положения норм IRC.

Рисунок 2. Рисунок 14 из DCA 6 AWC, показывающий рекомендуемое соединение ригеля настила с ленточной балкой пола дома.

Почему палубная книга, прибитая только гвоздями, потенциально опасна?

Когда настилы, которые просто прибиты к дому, нагружаются жильцами, вертикальные и боковые нагрузки, вызванные весом и движением жильцов, могут привести к изгибу или выдергиванию гвоздей из деревянной обшивки и ленточной балки дома. Таким образом, палубы рухнули, когда на них присутствовало всего один или два человека. Разрушенная конструкция настила, показанная на рис. 3, изображает случай, когда настил сместился в сторону от конструкции и упал на землю.

Если бы палуба упала вертикально, гвозди погнулись бы. В этом случае гвозди в основном прямые, что указывает на то, что гвозди вышли из стены до полного разрушения. Гвозди, используемые для извлечения, имеют ограниченную прочность и могут обеспечивать достаточную поддержку только для веса самой палубы, а не для людей, находящихся на ней. Несомненно, некоторые гроссбухи, заколоченные только гвоздями, все еще стоят, вероятно, потому, что они не были сильно нагружены до ожидаемой IRC динамической нагрузки 40 фунтов на квадратный фут (примерно один человек на каждые 2 фута на 2 фута площади пола).

Разработка норм и правил и испытания

Из-за частого отказа соединения ригеля, выполненного только с помощью гвоздей, исследователям и инженерам стало очевидно, что нельзя полагаться на то, что соединения ригеля, выполненные только с помощью гвоздей, будут выполняться при соблюдении требований по нагрузке код для жилого настила, обычно общая нагрузка 50 фунтов на квадратный фут (рабочая плюс неподвижная).

До 2004 года экономичное техническое решение с использованием шурупов или болтов для этого применения было недоступно. Из-за повторяющихся случаев обрушения палубы, о которых сообщалось в новостях, исследователи Технологического института Вирджинии при участии Journal of Light Construction успешно протестировали соединения бухгалтерской книги палубы, которые в конечном итоге были приняты в строительных нормах IRC и Вирджинии. (Посетите https://www.jlconline.com/how-to/framing/practical-engineering-load-tested-deck-ledger-connections_o для получения подробной информации и информации о тестировании.) Результаты испытаний подтвердили успешную работу соединений, выполненных с помощью ½ шурупы или болты с запаздыванием для необходимой нагрузки.

Рис. 3. Крупный план палубного ригеля, прикрепленного к конструкции только гвоздями. Несмотря на то, что пассажиры лишь слегка нагрузили палубу, она сместилась вбок, выдернув гвозди из несущей конструкции. (фото Frank Woeste)

У меня есть палубная книга, прибитая только гвоздями?

На этот вопрос можно ответить за несколько минут. Если на поверхности вашей палубной книги видны только шляпки гвоздей, скорее всего, у вас палубная книга, прибитая только гвоздями. Настил должен быть признан небезопасным, его использование запрещено, и его следует немедленно отремонтировать или заменить в соответствии с рекомендациями квалифицированного проектировщика или специалиста-строителя.

Другие потенциальные проблемы с соединением палубного ригеля

Как только устранена возможность использования палубного ригеля «только прибитого гвоздями», работа по обеспечению безопасности палубы не завершена. Особенно для настилов, которые возвышаются над уровнем земли, настоятельно рекомендуется профессиональная оценка соединения ригелей существующего настила с конструкцией. Даже если поперечная балка соединена болтами или шурупами, их правильная установка на ленточной балке пола дома имеет решающее значение для обеспечения прочного соединения настила.

Пример. Рекомендации по использованию стягивающих винтов

Установка стягивающих винтов требует особого внимания к деталям. Некоторые соображения:

1. Использовал ли подрядчик шурупы диаметром ½ дюйма?

Правильный диаметр стягивающего винта в соответствии с IRC можно проверить по тому факту, что стягивающие винты ½” имеют шестигранную головку шириной ¾”. На рисунке 4 ниже подрядчик использовал шурупы диаметром ½ дюйма для соединения ригеля через обшивку стены с ленточной балкой пола дома. Гвоздь в левом нижнем углу, скорее всего, использовался только для размещения ригеля на стене во время установки шурупов.

Рис. 4. Часть палубного ригеля с установленным стяжным винтом диаметром ½ дюйма. (Фото Фрэнка Воэсте)

2. Правильно ли установил подрядчик шурупы с запаздыванием?

Ответ на этот вопрос можно получить, измерив пролет балки и используя таблицу соединений ригеля IRC Table 507.9.1.3(1) 2018 года для выбора необходимого расстояния между винтами, или аналогичную диаграмму в DCA 6 AWC. Например, для пролета балки 14 футов, таблица, показанная на рисунке 1 выше, требует, чтобы шурупы располагались на расстоянии 13 дюймов от центра, если шурупы крепят пиломатериалы номинальной толщиной 2 дюйма. В идеале они должны располагаться в шахматном порядке в два ряда, один ряд ближе к верхней части гроссбуха и один ряд ближе к низу, и не располагаться слишком близко к краям (не менее 2 дюймов от верхнего и боковых краев гроссбуха и не менее ¾ дюйм от нижнего края, см. рис. 5; см. рис. 2 для рекомендуемого расстояния до края ленточной балки пола дома).

Рис. 5. Рис. 19 из AWC DCA 6, показывающий рекомендуемое расстояние между винтами или болтами и зазоры.

3. Установил ли подрядчик стяжные винты нужной длины в соответствии с IRC?

В некоторых случаях на этот вопрос можно ответить, осмотрев внутреннюю сторону ленточной балки перекрытия дома. Если смотреть в подполье со снятой изоляцией, должен быть виден конец установленного шурупа с затяжкой ½ дюйма, соединяющего опору настила с ленточной балкой пола дома, как показано на рис. 6.

Рис. 6. Видимый кончик стягивающего шурупа, как показано на рисунке, указывает на соответствие требованиям IRC о том, что стягивающие шурупы полностью выходят за внутреннюю поверхность ленточной балки перекрытия дома. (Фото: Frank Woeste)

Поскольку кончик шурупа выходит за пределы внутренней поверхности ленточной балки дома, длина стягивающего шурупа явно соответствует требованиям IRC. Если кончики шурупов не видны, рекомендуется обратиться к квалифицированному строительному специалисту.

Резюме

Подводя итог, можно сказать, что подтверждение того, что поперечная балка правильно прикреплена к ленточной балке пола дома с помощью болтов или шурупов, является важным первым шагом. Тем не менее, плохое соединение ригеля — это лишь один из нескольких возможных недостатков безопасности существующей палубы. Например, структурная целостность ограждений и лестниц также имеет решающее значение для обеспечения безопасного использования существующей палубы. Полная и значимая оценка безопасности палубы может быть очень сложной задачей. По этой причине все настилы, особенно приподнятые, должны регулярно проверяться квалифицированным инспектором или специалистом по строительству и оцениваться в соответствии с действующими нормами и рекомендуемой практикой.
