Замена проводки в частном доме своими руками: Замена электропроводки в частном доме своими руками: инструкция с фото

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

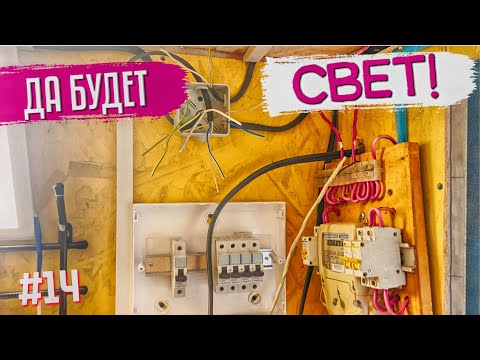

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Замена проводки в панельном доме

У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

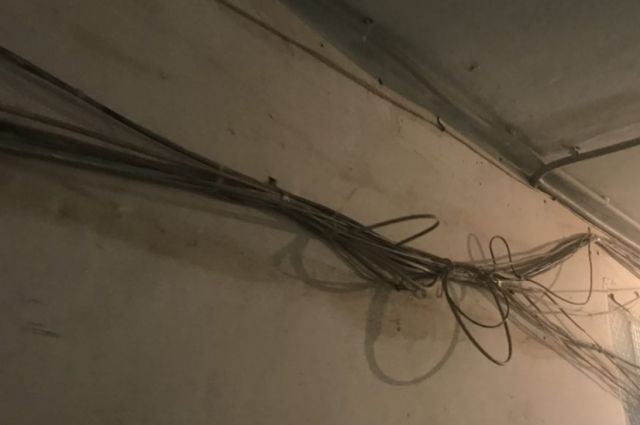

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации – 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• нож
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Замена электропроводки — 95 фото самостоятельных работ по замене проводки

Причин, почему производится полная замена электропроводки, может быть несколько. В основном необходимость в этом возникает при недостаточной мощности электросети, это тот случай, когда проводка, не рассчитанная на большое количество энергопотребления, уже не может полностью выполнять свои функции, зачастую перегревается и выходит из строя.

Другой вариант – слишком почтенный возраст проводки, по этой причине могут возникать систематические замыкания, искрение – такие процессы очень опасны, поэтому задуматься о замене электропроводке в доме необходимо сразу же после первых «сигналов». Попытаемся разобраться, как же происходит данный процесс, с чего начать и как действовать.

Составляем схему электропроводки

Если вы решили произвести все виды работ самостоятельно, то вам необходимо изучить пошаговую инструкцию по замене электропроводки. Первым действием станет составление чертежа, на который будет перенесен план квартиры и обозначены места для размещения всех розеток, выключателей, встроенных светильников, люстр.

Советуем вам разделить всех потребителей электроэнергии на основные группы:

• осветительные приборы, выключатели;
• розетки;
• электрическая плита;
• санузел.

Необходимо учитывать, что от распределительного щитка нужно будет проложить к каждой группе отдельные кабели, которые будут отличаться друг от друга толщиной, а, следовательно, мощностью.

Если проложить один толстый кабель ко всем потребителям, то необходимые ответвления нужно будет делать с помощью распределительных коробок, а это в свою очередь снизит надежность всей прокладываемой системы.

Санузел лучше всего подключить обособленной линией, ведь это помещение отличается повышенной влажностью, большой вероятностью поражения электрическим током, поэтому такая линия будет требовать отдельного автомата.

Выбираем необходимые материалы

Подбор входных автоматов, проводов, кабеля должен осуществляться исходя из их мощности, качества и планируемой нагрузки. Что касается автоматов, то для квартиры или дома прекрасно подойдут автоматы общего назначения.

Замена электропроводки в доме предусматривает покупку проводов, которые являются её «сердцем». Лучше всего приобретать медные провода, они проводят ток лучше алюминиевых, не окисляются, легко паяются.

Далее необходимо рассчитать, какой метраж кабеля понадобится вам в процессе монтажа. 2.

Соединить провода между собой в процессе работы можно несколькими способами: скруткой, применяя клеммы и пайкой. Предпочтительный способ определяете вы сами, исходя из своих умений и предпочтений.

Удаляем старую электропроводку

Перед началом процесса нужно обязательно обесточить квартиру, и только после этого приступать к демонтажу. Удалять отслужившие свой срок провода необходимо от распределительных коробок, если кабель не удается демонтировать, обрежьте и изолируйте его.

Прокладываем новую проводку

По окончанию процесса демонтажа можно приступать к завершающему этапу работ. В квартирах и домах преимущественно прокладывается скрытая проводка, поэтому необходимо произвести штробирование стен согласно составленной схеме, это осуществляется с помощью перфоратора, и в полученные «каналы» уложить провода.

Под розетки, распределительные коробки, выключатели в стенах также делаются углубления необходимых размеров. Прежде чем приступать к высверливанию отверстий, продумайте, на какой высоте от пола должен располагаться каждый из элементов.

Проверяем качество работ

Произведя укладку новой электропроводки, следует проверить линию на работоспособность, отсутствие замыканий. Это осуществляется с помощью специального прибора – тестера.

Убедившись в том, что короткие замыкания отсутствуют, можно подключать электропроводку к напряжению. После проводится проверка всех розеток, осветительных приборов на работоспособность. В случае бесперебойной работы сети можно приступать к внутренней отделке помещения, заделыванию отверстий штукатуркой.

Мы надеемся, что приведенный материал помог ответить на вопрос, как заменить электропроводку своими руками. Будьте осторожны и строго соблюдайте технику безопасности при работе с электричеством.

Фото процесса замены электропроводки

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

1. Составление плана разводки электрической проводки всей квартиры.
2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
3. Демонтаж старой проводки и аксессуаров.
4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

1. тестер
2. отвертки
3. плоскогубцы
4. кусачки
5. монтажный нож
6. рулетка
7. изолирующая лента
8. молотки
9. перфоратор с различными сверлами и коронками разных размеров
10. пассатижи
11. уровень
12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

•
  Рассказать ВКонтакте

•
  Поделиться в Facebook


Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Pixabay

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

• Законы и финансы

  Панельный дом: плюсы и минусы доступного жилья

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

Дизайн: Жанна Студенцова

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

• Безопасность и домашняя автоматика

  Что должно быть в распределительном щитке: советы по подбору оборудования

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

• от балок и карнизов — 10 см;
• от потолка —  20 см;
• от пола —  20 см;
• от места пересечения стен —  10 см;
• от окон и дверей —  10 см;
• от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
• расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Pixabay

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

• Внутренние конструкции

  Электропроводка в частном доме: планируем и монтируем

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

Pixabay

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

• кухни;
• двух комнат;
• прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Pixabay

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м² прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

• 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
• 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
• 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

• для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
• для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу. Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

Pixabay

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме. Если все в порядке, производится подключение от раздаточных коробок до щитка.

Pixabay

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

схема, пошаговая инструкция по монтажу

Требования к энергоснабжению дома

Работа с электричеством связана с повышенной опасностью, поэтому прежде чем производить разводку электропроводки в частном доме своими руками нужно знать ряд требований. Кроме правил СНиП и ПУЭ существует еще нормативные документы, в которых прописаны дополнительные требования, связанные с ГОСТ и другими моментами. Несмотря на сложности и правила монтажа в сети, многие люди готовы произвести разводку электропроводки своими руками без привлечения специалистов. Изучив все требования и нормативные документы можно узнать, как правильно сделать разводку электропроводки в квартире или доме, не нарушая при этом ГОСТ и ПУЭ.

На основе этих правил можно определиться с комплектующими, выборе проводки, способами монтажа элементом сети в доме. Несмотря на то что ПУЭ может дополняться новыми правила, существуют основные пункты, которые все актуальны.

1. Напряжение сети составляет 220 или 380 V. Напряжение в квартире обычно составляет 220 V, а в частном доме – 220 V или 380 V.
2. Современная система заземления TN-C-S. Простая и экономичная система полностью обеспечивает надежный уровень электросети.
3. Разводка электропроводки в квартире или в доме осуществляется кабелем с медными жилами. Алюминиевый кабель используется для подключения электросети дома от столба.
4. Открытая электропроводка в квартире допускается в специальных кабель-каналах. В деревянных домах разрешено применять изоляторы. Более подробнее читайте в статье про монтаж электросети по деревянным стенам.
5. Закрытая проводка допускается в перекрытиях плит многоэтажных домов, пустотах конструкций зданий, непосредственно в стене. Основное требование к скрытой проводки – монтаж на негорючие конструкции.
6. Кабеля через стены проводят через специальные гильзы – металлические трубы, диаметр которых должен быть больше чем он сам. Без использования гильзы допускается проводить кабеля, которые имеют дополнительную защитную оболочку.
7. Открытый монтаж электропроводки по потолку запрещен с применением незащищенных изолированных электропроводов. Они должны быть в обязательном порядке уложены в кабель-каналы, гофру и металлические трубы.
8. По требованиям ПУЭ монтаж проводки осуществляется вертикально или горизонтально. Укладка электропроводов по кратчайшему пути строго запрещена, так как несет угрозу безопасности.
9. Защита розеток и выключателей во влажных помещениям должна быть не ниже IP44. Это актуально при проведении разводки электропроводки на кухне, в ванной комнате или бане.
10. Энергоснабжение дома или квартиры должны быть разделено на группы. На каждую группу установлен автомат, номинал которого составляет общую мощность потребления. Электрощит и счетчик электроэнергии должны быть установлены на высоту 80 – 170 см от пола.
11. Минимальная высота от пола при монтаже розеток должна составлять не менее 30 см.
12. Все розетки должны быть заземлены с номиналом тока не менее 16 А.
13. Разводка электропроводки в ванной комнате должна иметь отдельную линию, которая, кроме автомата имеет дополнительно защиту УЗО.
14. Монтаж проводки запрещен вблизи каминов, печей, дымоходов.

Все требования ПУЭ направлены на безопасное использование электросети, поэтому если домовладелец захочет произвести разводку электропроводки в частном доме своими руками особых трудностей не должно возникнут.

Как установить плинтусную или напольную розетку

Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.

Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.

Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:

— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.

Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.

Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.

Tags: ip, автомат, бра, вред, выбор, дом, е, кабель, как, кт, лоток, монтаж, мощность, номинал, провод, пуск, р, ряд, система, тен, ток, ук, щит, электричество

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и Огонь.

Содержание

• Зачем нужен контур?
• Paperwork
• Scheduling input
  • Air inlet
  • Underground input
• Load calculation
• Distribution board
• Internal power supply planning
  • Open wiring
  • Concealed wiring
• Rules and tips

Зачем нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Место установки распределительного щита.
• Защитные устройства и электросчетчик.
• Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, а каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
4. Сделанная вводная линия должна пройти проверку в специальной электролаборатории, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной головной работы, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

• счетчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступными (не заклеены обоями, не спрятаны под листы гипсокартона, не заставлены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий проводник должен быть прикреплен к приборам болтами.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

Электропроводка в частном доме своими руками. Электропроводка в квартире своими руками

Проводка в квартире своими руками небезопасна. Команда специалистов предупреждает: работа электриком – это высокий уровень, не для новичков. Если вы строитель со стажем, уверены в своих силах и соблюдаете все меры безопасности, то вперед. Сегодня мы поговорим обо всех нюансах монтажа электропроводки в доме, квартире и гараже.

Схема электропроводки в доме

Электропроводка дома начинается с подробного плана. нужен по нескольким причинам:

1. позволяет рассчитать количество материала — сколько и каких проводов нужно, с какими сечениями, сколько розеток, выключателей, распределительных коробок;
2. определяет расположение элементов питания и проводки;
3. необходим для будущего обслуживания и ремонта скрытой проводки.

Однолинейная принципиальная схема и схема плана квартиры или дома, выполненные в масштабе, с нанесенными на нее распределительными группами, необходимы для последующей качественной проводки.

И в доме, и в квартире есть вводной и внутренний электрощит. От последнего очереди ведут в комнаты.

Основные группы, на которые можно разделить потребителей электроэнергии:

• розетки;
• освещение;
• мощных устройств;
• розеток и освещения санузла;
• розеток и кухонного освещения;
• хозяйственных построек.

Не рекомендуем подключать всю проводку к одной группе точек — слишком большая нагрузка.

ВАЖНО! При составлении схем предусмотрено снабжение системы защитными устройствами УЗО, которые устанавливаются на каждой распределительной группе.

На составление схемы электропроводки влияет предполагаемое расположение бытовых приборов и их мощность, от которых зависят количество и размещение розеток и необходимое сечение проводов.

Схема электропроводки в доме и схема электропроводки в квартире отличаются способом ввода электричества: в дом по воздушной линии, а в квартиру по кабелю от щитка на полу. Схема электропроводки в гараже может предполагать ввод электроэнергии от централизованной линии электропередач или от дома – надземной или подземной.

Электропроводка в квартире

Стены в квартире бетонные или кирпичные, покрытые штукатуркой или отделанные гипсокартоном.

ВАЖНО! Электропроводка в квартире может быть скрытой или комбинированной. При необходимости сначала обесточьте помещение.

Электропроводку можно монтировать перед штукатуркой или монтировать в полости за гипсокартоном. Для монтажа используется труба, гофра из ПВХ или гибкий металлический рукав. часто прокладывается в кабель-каналах.

Для обеспечения безопасности в распределительном щите устанавливаются автоматические выключатели для защиты устройств от токов короткого замыкания и перегорания, а также устройства защитного отключения, отключающие потребителей при скачках напряжения. Для ванной рекомендуем отдельное УЗО из-за повышенной влажности.

Распределительные коробки и выключатели нельзя размещать в ванной комнате. Допустимый. Для влажного помещения нужно установить влагозащитную мембрану на внутренний механизм розетки.

Маркировка выполняется строго по горизонтали и вертикали. Линии электропередач не должны пересекаться друг с другом. Курс всегда должен быть параллелен стене. Если проводка проводится под полом, трасса должна проходить на расстоянии 20 см от стены.

ВАЖНО! Проводку лучше использовать медную – она имеет больший срок службы, чем алюминиевая.

Сечение провода (не менее 2 мм2) принимают больше расчетного. Последняя определяется в зависимости от планируемой нагрузки на сеть. Допустимая плотность тока для медного провода не должна превышать 8А/мм2. Для разных распределительных групп требуется провод с разным сечением.

Провод, проходящий через полости, должен быть защищен трубами, рукавами или гофрами.

Протяжка проводки с металлическими трубами и рукавами, помогает гофра ПВХ, не нарушая отделки.

Все соединения проводов должны быть только в распределительных коробках. Они должны быть доступны, чтобы можно было что-то исправить. Соединить провода можно с помощью клеммных колодок или пайки. попробуйте как и альтернативные способы подключения.

Закрепите провода и монтажные коробки для розеток и выключателей гипсом или гипсом.

Розеток по всей квартире должно быть не менее 1 на 6 м2. В редко используемых помещениях достаточно 1-2; на кухне целесообразно устанавливать несколько групп по 3-4 (в зависимости от количества и размещения техники).

Расположение розеток и выключателей строго не регламентировано, но в целях безопасности розетки должны располагаться на высоте не менее 30 см от пола. Переключатели можно расположить на любой удобной для вытянутой руки высоте.

ВАЖНО! Лучшее электроустановочное оборудование от французской компании Legrand. Для монтажа потребуются перчатки для защиты, индикатор напряжения, болгарка, молоток, стамеска для чеканки, перфоратор, отвертки, кусачки.

Можно использовать штроборез, с помощью которого в стене делаются две параллельные полосы. Затем выбейте дорожку перфоратором. обычно выполняется на гипсе.

А если кратко. Для проведения монтажа электропроводки в квартире Вам необходимо:

1. подробные схемы;
автоматы
2. ;
3. кабель и медные провода нескольких сечений;
4. пластиковые или металлические распределительные и монтажные коробки;
гофра
5. ;
6. коробки или гильзы металлические для прокладки проводов;
винты
7. ;
8. дюбелей;
9. гвоздей;
крепеж
10. ;
11. переключателей;
12. розеток.

Электропроводка в деревянном доме

Монтаж осуществляется по тем же принципам, что и в квартире. Но основа в срубе горючая, поэтому всегда небезопасна.

ВАЖНО! Проводить провода через гофры ПВХ нельзя.

Произведен монтаж:

1. Из самозатухающих проводов и кабелей с хорошей изоляцией (). Мы подробно писали ранее.
2. Скрытая проводка — сквозная электрическая канализация, не поддерживающая горение, то есть из металла: медные трубы, стальные коробки с заземлением. Если вы используете пластиковые короба и гофры, их необходимо окружить слоем негорючего материала – они должны быть фактически заделаны в штукатурку.
3. С применением металлических узлов — коробки распределительные и монтажные.
4. С обеспечением герметичности соединений, чтобы при замыкании электрическая дуга не выходила за пределы трубы и не попадала на горючий материал.
5. Древесина, из которой изготовлены стены и потолки, должна быть сухой.

Еще одним обязательным этапом является установка дифференциального реле или УЗО.

ВАЖНО! Работы по электрификации проводятся непосредственно в полном объеме перед устройством полов, потолков и дверей.

Алгоритм:

1. заводим кабель в дом от централизованной линии электропередач или внешнего распределительного щита;
2. по схеме делаем разводку;
3. монтируем внутренний распределительный щит;
4. подготовить отверстия для выключателей и розеток;
5. после завершения отделочных работ устанавливаем все приборы.

Любая работа, связанная с электричеством, требует серьезного, грамотного подхода, поэтому схема электропроводки в квартире, должен быть хорошо продуман и качественно выполнен. Именно с электрики начинается ремонт в новой квартире или доме. С него следует начинать любой капитальный ремонт жилья. Основные этапы ремонта следующие. Сначала по всем стенам прокладываются провода, затем они обрастают грунтовкой, малярной сеткой, штукатуркой, шпаклевкой и обоями. Под этим толстым слоем

электропроводка

будет лежать не один десяток лет. Именно поэтому перед его установкой нужно тщательно продумать будущие 9Схема электропроводки 0463 в квартире.

С чего начать выполнение

Как правило, на первых этапах ремонта люди обычно еще слабо представляют конечный результат. А для грамотной электропроводки очень хотелось бы ее предъявить. Так как от этого будет зависеть функциональность и согласованность расположения розеток, выключателей, освещения, да и вообще всей проводки. Схема электропроводки в частном доме или квартире всегда должна начинаться одинаково, с составления электроплана. И поэтому. Допустим, вы сделали ремонт, при этом не особо думая о конечном результате, как посоветовал электрик, так и сделали. Все готово. Расставили мебель, разместили бытовую технику, и что мы получили? Катастрофа! Все розетки оказались в холодном запасе, одну перекрыл шкаф, другую диван, третью комод и четвертую тумбочку, даже возле телевизора и любимой стереосистемы, как по закону подлости , розеток в радиусе 3-4 метров не было. И тут начинается очень веселая и увлекательная игра, под названием, разбрасывайте удлинители и пилоты по всей квартире. Спрашивается, зачем вы сделали новую электропроводку, чтобы потом можно было ходить и спотыкаться об удлинители? Конечно же нет. И в квартире это еще полбеды, а вот неправильно выполненная схема электропроводки в частном доме сулит более глобальные последствия. Ведь если в квартирах проводку меняют в среднем раз в 20-25 лет, то в частных жилых домах гораздо реже или вообще никогда. Да и сколько надо удлинителей на двух-трехэтажный дом, а еще мне нужно купить еще, сколько денег уйдет? А сколько нервов будет тратиться каждый раз, как в очередной раз спотыкаешься о валяющийся на полу провод пилота.

Что делать? Сядьте и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, какие новые электроприборы вы планируете приобрести в ближайшие годы. Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрическая духовка или варочная поверхность и так далее, и куда после этих приобретений могут переехать имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь с семьей, женой и детьми, на практике их советы оказываются очень полезными.

Рисуем схему — силовая часть

Максимально подробно, со всеми пояснениями и картинками монтаж электропроводки с самого начала и до конца изложен в пошаговой инструкции

Итак , вы приняли решение. Теперь вам нужно изложить все идеи и планы на бумаге. Рисуем план вашего помещения. Как это сделать? В качестве наглядного примера возьмем стандартную однокомнатную квартиру. Для завершения схемы нам нужно:

• тетрадь лист
• линейка
• ручка
• цветные карандаши или маркеры

На схеме указываем расположение стен и дверных проемов. Конкретные размеры не требуются, только общая картина.
Вот такая у нас получилась планировка квартиры. Просто и понятно.

Для того, чтобы было понятно, о чем идет речь, пронумерую и подпишу комнаты:

• Комната 1 — зал
• комната 2 — кухня
• комната 3 — ванная комната
• комната 4 — коридор

Теперь нам нужно нарисовать на нашей схеме расположение мебели и бытовой техники.

Комната 1 — холл: 1 — шкаф 2 — диван, 3 — кресло 4 — стереосистема (домашний кинотеатр) 5 — Телевизор (телевизор плазменный) 6 — компьютер	Комната 2 — кухня: 13 — кухонный гарнитур (рабочая зона) 14 — посудомоечная машина 15 — холодильник 16 — стулья 17 — стол 18 — плита газовая 19 — микроволновая печь
Комната 3 — ванная: 8 — шкаф навесной 9 — туалет 10 — раковина 11 — ванная 12 — стиральная машина	Комната 4 — вестибюль: 7 — шкаф

Пункты, отмеченные красным цветом, являются потребителями электроэнергии, а значит, в этих местах нам понадобятся розетки. Теперь упрощаем схему, убираем мебель, а в местах, где будет бытовая электроника, наносим на схему обозначение розеток. Вот такая схема у нас должна получиться.
Теперь давайте поясним условные обозначения, которые мы использовали и будем использовать в наших диаграммах.

Дублирую подписи, сверху вниз:

• розетка
• двойная розетка
• одноклавишный выключатель

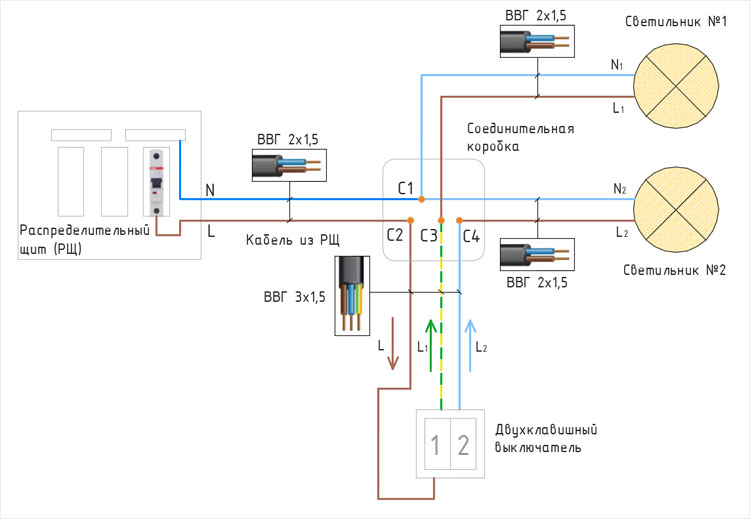

• двухклавишный выключатель
• светильник, люстра, лампочка
• распределительная коробка (распределительная коробка)
• конец провода, для дальнейшего подключения оборудования
• силовой щит

Конкретные размеры, расположение розеток нужно будет указать на схеме, как только вы окончательно определитесь с местами расстановки мебели и техники.

Чертеж схемы — освещение часть

В нашем примере все люстры и светильники будут расположены в центре комнаты. Начнем рисовать, с комнаты, номер 1 — зал. Координаты расположения светильников, длину и ширину, при наличии, точные размеры помещения можно указать сразу. Для нашего примера конкретных размеров нет, поэтому все необходимые замеры мы проведем на первом этапе монтажа – разметке. Например, я покажу вам, как найти центр комнаты. Сначала измеряем ширину комнаты, полученное значение делим пополам. Например, если ширина получилась 4 метра, делим пополам, 4:2=2, получается 2 метра.
Теперь измеряем длину комнаты и тоже делим ее пополам. Например, длину 6 метров делим пополам, 6:2=3, получилось 3 метра. Мы знаем координаты середины. По заданным значениям отметьте центр комнаты. Я отметил его крестиком.
Аналогично размечаем все остальные комнаты.
Г-образное помещение, под номером 4 (прихожая), разделяем на две части и также размечаем.
Теперь заменяем крестики на обозначения светильников и получаем вот такую ​​картинку.
Чтобы завершить нашу схему, нам нужно нарисовать переключатели. Для этого нам снова нужно подумать и решить, на этот раз с межкомнатными дверями. А именно, в какую сторону они будут открываться, влево или вправо, и куда, вовнутрь или наружу. Это сделано для того, чтобы случайно не получилось какое-то переключение. за дверью, когда ремонт будет полностью готов. Обычно открывание дверей производится на наименьший угол. Здесь учитывается полезность пространства слева и справа, но также не стоит забывать и о мебели, дверь не должна в нее упираться. Итак, мы определились с дверьми.

Теперь мы можем нарисовать переключатели. Как правило, выключатели располагают внутри помещений. Чтобы при открытии двери и входе в комнату можно было сразу включить свет, а при выходе выключить. Управление светом конкретной комнаты будет полностью в руках того, кто в ней находится. Они легли спать, выключили свет, и не было нужды выходить из комнаты. Комфортный. Исключение составляют влажные и влажные помещения, например ванные комнаты и туалеты. Здесь выключатели вынимаются, так как постоянное попадание влаги в выключатель приведет к его быстрому выходу из строя.

Рисуем выключатели на схеме, используя условные обозначения. Перед началом монтажа электропроводки необходимо будет указать на схеме конкретные размеры выключателей, высоту и отступ от края двери.

Итак, в итоге мы получили две картинки:

1. расположение розеток
2. схема ламп и выключателей

Первый этап завершен. В итоге имеем первую и основную часть электрической схемы.

Этап второй, схема электропроводки

Для начала необходимо детально рассчитать и продумать маршрут прокладки провода. Для этого нужно внимательно осмотреть помещение, в котором планируется установка. Точно знать, какие отделочные и отделочные работы будут выполняться. Что должно интересовать:
Подвесные, натяжные потолки
Будут ли стены штукатуриться, если да, то какой будет толщина слоя
Для монолитных домов нужно знать какие стены несущие
Расположение плит перекрытий, как проходят каналы и насколько они чистые
Почему это важно. Поясню на конкретном примере.
Допустим, в нашей однокомнатной квартире, которую мы взяли за пример в первой части, планируются натяжные потолки. С точки зрения электрики это просто замечательно. Дело в том, что теперь, если электромонтажные работы проводить самостоятельно, можно сэкономить много времени и сил, а также немалые деньги на материалах. Экономия происходит за счет того, что теперь появляется возможность выбрать комбинированный способ монтажа скрытой электропроводки.
Устанавливаем провод по потолку в негорючей гофротрубе, делаем спуски к розеткам и выключателям в вертикальных штробах.
Посмотрите, сколько преимуществ мы получаем, используя этот способ монтажа:
При замене электропроводки, скрытой конструкции, без обновления штукатурного слоя, вам не нужно выполнять львиную долю кропотливой работы по изготовлению горизонтальных штроб для прокладки провода. Этот вид подготовительных работ занимает почти 50% времени, затрачиваемого на весь цикл монтажа электропроводки.
Протягивать провод в каналах плит перекрытия не требуется. Этот способ прокладки используется для скрытой прокладки провода к центру помещения, для питания люстры или светильника. Экономим время и силы, швеллеры плит перекрытий не всегда чистые, в некоторых ситуациях приходится повозиться.
Значительно уменьшить количество необходимой проволоки. При укладке вдоль стен приходится обходить дополнительные расстояния, выполняя монтаж на потолок, можно укладывать по кратчайшему пути.
Этот пример показывает, как может измениться соотношение затрат времени и денег на весь цикл установки. Именно поэтому к этому вопросу следует подойти так щепетильно.
На что следует обратить внимание, если будет производиться монтаж электропроводки, стандартным способом укладки, скрытой по стенам.
Крайне желательно попытаться обойти бетонные перекрытия, расположенные над окнами и дверями. Первая причина в том, что угробить их очень проблематично. Во-вторых, в дальнейшем могут возникнуть казусы при установке гардин на шторы.
Необходимо правильно определить, как проходят каналы в плитах перекрытия, так как в них будут прокладываться провода для люстр и светильников.
Рассчитать расположение распределительных коробок. При правильном количестве и расположении можно значительно сократить количество провода, необходимого для монтажа.
Если дом монолитно-бетонный, следует рассчитать расположение розеток и выключателей так, чтобы они не попадали на несущие конструкции. Нарушать их целостность строго запрещено!
После того, как мы учли все моменты, приступаем к зарисовке схемы подключения. Для этого воспользуемся двумя схемами, которые получили на первом этапе. Накладываем схемы друг на друга и получаем общую картину.

Начнем с комнаты №1. Здесь будут стандартные крашеные потолки, поэтому провода будут монтироваться вдоль стен, для люстры в канале потолочной плиты. В этой комнате будут две двойные розетки, один выключатель и люстра. Натягиваем провод, начиная с самого дальнего угла, так как он содержит первые двойные розетки в цепочке. Останавливаемся на выходе из комнаты, там будет распределительная коробка.

Я бы не рекомендовал делать сокеты с петлей, это значительно снизит пропускную способность последнего сокета. Правильнее и надежнее будет выполнить все соединения в распределительной коробке. Поэтому ведем провод напрямую, от каждой розетки, в коробку. Набросаем маршрут провода от второй двойной розетки.

Теперь рисуем маршрут прокладки провода, от люстры до распределительной коробки.

От переключателя до коробки.

Все провода собираем в одном месте, зарисовываем расположение распределительной коробки.

Аналогично рисуем маршруты прокладки проводов в других комнатах.
Электропроводка на кухне. Здесь можно использовать канал плиты перекрытия для сокращения трассы провода к одной из розеток. Продеваем провода в канал плиты, тем самым экономим время и провод.

Хотите поменять проводку в квартире своими руками? — Это возможно! Для этого не обязательно иметь действующее разрешение электрика или диплом электрика. Достаточно быть электриком в душе, иметь небольшое техническое образование и понимание того, с чем имеешь дело. Если вам не хватает практического опыта, но очень хочется поменять проводку самостоятельно, эта статья для вас.

Расчеты и схема

Однолинейная схема по ГОСТ

Сначала необходимо нарисовать схему электропроводки для своей квартиры . Для этого не нужно быть инженером, ведь не нужна замысловатая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема разводки нужна для того, чтобы правильно раскидать кабель по квартире, и рассчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

электрическая схема

Нарисуйте, где у вас будут розетки и выключатели. При этом продумайте, какие бытовые электроприборы вы будете в них включать, сколько и каких ламп будете использовать.

Не рекомендуется вешать более 8-10 розеток на одну линию. Так как все розетки в линии сквозные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особо не делайте много розеток на одну нагруженную линию, например на кухню, лучше не экономить и протянуть на кухню две линии.

Определить необходимое количество линий и предполагаемую нагрузку на них. Линии лучше разделить на зоны, например: розетки кухни, розетки коридора, розетки санузла, розетки комнаты 1, освещения и т.д. каждой строки должен принадлежать соответствующему разделу. А если на одной линии (например, на кухню) несколько потребителей (а она будет), то необходимо рассчитать их суммарную мощность и оставить запас прочности кабеля , то есть выбрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40Вт, варочная панель 6000Вт и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель сечением 2,5 кв.мм. На все освещение 1,5 кв.мм, а на варочную поверхность или проточный водонагреватель 4 кв.мм — и все у вас будет хорошо!

Каждое устройство (потребитель) имеет свою заявленную максимальную мощность, измеряемую в ваттах.

Упрощенная формула мощности

Кабель должен быть трехжильным (фаза, ноль, земля). Ноль всегда синий, земля желтая или желто-зеленая, фаза любого другого цвета . Если будете менять проводку, не экономьте на материале — всегда берите кабель с третьей жилой (заземленной), ведь все современные устройства имеют дополнительную защитную клемму, а защитная автоматика работает только с использованием заземление .

Для замены проводки лучше всего использовать кабель ВВГ-нг. Конечно, можно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкие надо обжимать). А во-вторых, он меньше и плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую прорезь (3мм для трехжильного кабеля сечением 1,5 мм)

Необжатый провод с гильзой

Кабель всегда брать только по ГОСТу! Например, отличным кабелем является ГОСТ ВВГ нг. Это очень важный момент при подготовке к замене проводки! Можно сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

разметка

Определите на какой высоте будут располагаться розетки и выключатели, проще всего отмерить линии розеток и выключателей от потолка, т.к. полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта 250 см, а вы хотите поднять розетки на 30 см, отмерьте от потолка 220 см. Если в одной группе несколько розеток и выключателей, проведите по уровню горизонтальную линию и через каждые 7 см поставьте отметку (размер розетки 71мм), то же самое относится и к вертикальным группам.

Для любителей стандартов, чтобы было «как у всех» или «как они это делают» — помните их не существует! Существуют требования к детским садам, детским садам и школам, где розетки и выключатели устанавливаются на высоте не менее 160 см. . Все остальное, особенно дома, можно делать как угодно. Например, некоторые делают розетки в оконных откосах или даже в полу.

Подготовка к чиповке

Обычно разводку в квартирах проводят либо по полу, либо по потолку. Возможны и другие варианты, например прокладка кабелей под плинтусами или коробами.

Линии освещения в любом случае прокладываются за натяжным или подвесным потолком, если их делать не планируется, то потолок подлежит шинковке. А так как, монолит перекрытий перетасовывать категорически запрещается , то необходимо нанести на потолок слой штукатурки, который позволит спрятать кабель, не повредив монолит. Крайне не рекомендуем чеканить потолок самостоятельно, так как необходимо знать технологию правильной чеканки, чтобы потом весь дом когда-нибудь не рухнул.

В случаях, когда оштукатуривание потолка не планируется, опытные мастера находят в плите монолита пустоты со старым кабелем, а на его место протягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор) сверлятся отверстия под подрозетники. Штроборезом или болгаркой вырезаются штробы для укладки кабеля. Пазы в стенах должны быть строго вертикальными, а не горизонтальными или диагональными. Линии от розеток до щитка прокладываются в стяжке пола или по потолку.

Если перекрытия не деревянные, то согласно ПУЭ (библии электрика) допускается прокладка кабеля без гофр! Также нет необходимости в стяжке пола из профнастила, самое главное — качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас нет гипсокартона и дерева (или других горючих материалов) — то гофра не нужна!

Шумные работы

Начав колотить стены, не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои правила. Например, в Дагестане нужно получить разрешение старосты, в Москве просто без разговоров вызывают полицию, а в Таганроге начинают долбить в ответ. Начинать работу лучше в будние дни с 9 до 19 , с перерывом на обед с 13 до 15 .

Штробление

Прежде чем приступить к чеканке, крайне желательно, чтобы стены и потолки были оштукатурены выравнивающим слоем штукатурки. Во-первых, у вас не возникнет в дальнейшем проблем с окончательной установкой розеток, так как все подрозетники будут вровень со стеной, а не утоплены в нее (что бывает при их установке до оштукатуривания стен). А во-вторых, штробление произойдет гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места, где будете штробить, чтобы не задеть коммуникации — старую проводку и сантехнические трубы. Если не можете определить куда идет старая проводка, вызовите электрика , или просто отключите ее в щитке (если собираетесь все это менять). Для удобства работы сделайте себе временную переноску (удлинитель).

Отверстие под втулки проточено на всю глубину коронки. Чтобы быстро просверлить отверстие в бетоне, разметьте коронкой окружность, после чего любым сверлом не менее глубины коронки просверлите максимально возможное количество отверстий по окружности. После этого чеканка с короной пойдёт гораздо быстрее, можно сказать — пойдёт как по маслу. При ударе по арматуре лучше всего использовать другую коронку, в крайнем случае можно сбить шпателем. Лучше использовать перфоратор, больше помощи (не забывайте про соседей и полицию).

Работа штроборезом или болгаркой

Штроба для прокладки кабеля от розетки до пола или потолка. Опускать штробу нужно вниз, чтобы кабель спокойно лежал в стяжке и не торчал в углу, поэтому нужно знать толщину будущей стяжки, так же и с потолками. Лучше всего для этих случаев иметь штроборез с пылесосом, но в крайнем случае можно обойтись болгаркой, алмазным диском по камню. В случае с УШМ позаботьтесь о своем здоровье, наденьте респиратор и защитные очки. Закройте все окна и двери, чтобы пыль не попала в соседние комнаты.

Кабельная разводка

Уложить кабель на пол несложно, достаточно прихватить его к полу любым способом, чтобы он не выскочил при выполнении стяжки. Обычно кабель прокладывается вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать, куда идет кабель.

Стоит отметить, что кабель под дверными проемами лучше не прокладывать! Для прокладки кабеля по полу лучше делать сквозные отверстия между комнатами. В противном случае есть вероятность повредить трос при установке межкомнатных порогов.

Прокладка кабеля в штробе тоже не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбельных хомутов или обычного алебастра (гипсокартона). Алебастр быстро твердеет, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, с них необходимо удалить пыль и смочить их водой.

Если кабель надежно закреплен в штробе и нигде не торчит, штробы можно замазать обычной гипсовой смесью, это сэкономит массу времени.

О распределительных коробках

Пайки (или распределительные коробки) необходимы для коммутации (соединения) проводов в них и разветвления линий, например, для выключателя.

Сегодня профессиональные электрики скажут вам, что в современных квартирах распределительные коробки ставить не обязательно! Они могут сыграть злую шутку с вашей проводкой. В случае короткого замыкания, обрыва, затопления соседями и т.д. вам понадобится доступ к этой самой распределительной коробке. От распределительных коробок легко отказаться — делайте всю коммутацию в розетках! Для этого нужно Коробки розеток DEEP , в которых будет происходить вся коммутация для освещения. Обычно для выключателей света изготавливают глубокие подрозетники, но если коммутация необходима для ответвления розеток, то под розетки устанавливают еще и глубокие подрозетники.

Установка электрощита

Самый бюджетный вариант — установить все выключатели в подъезде в общем щитке, где уже стоят ваши старые выключатели и счетчик. Для этого необходимо подвести все кабели к щитку доступа. Если вы хотите, чтобы в вашей квартире был щит, то вам нужно выбрать для него подходящее место.

Встроенный или накладной щит, решать вам. Встроенная выглядит эстетичнее, накладная легче монтируется. Все линии из квартиры идут на щиток, а от него к щитку доступа идет уже один толстый кабель, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель, например, ВВГ 3 * 6.

Установка автоматических выключателей

Каждая отдельная линия оснащается своим автоматическим выключателем, номинал которого зависит от сечения кабеля. В одну машину нельзя вставлять более двух линий, по правилам, если вы пытаетесь запитать более трех линий от одной машины, необходимо установить специальную разветвляющую шину.

На сегодняшний день существует множество способов защиты электропроводки даже на бытовом уровне. Наиболее необходимым условием является установка автоматических выключателей защиты от перегрузки и короткого замыкания (обычных однополюсных автоматических выключателей). Также рекомендуется установить дополнительное устройство защитного отключения — УЗО (защита от утечки тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Не обязательно устанавливать одно общее УЗО на всю квартиру! Одно общее УЗО устанавливается только с целью экономии. Последствия такой экономии — комплексная диагностика неисправности в случае протечки, + вся квартира остается без света при его срабатывании. На некоторых линиях, например, на линиях освещения или уличных, УЗО не устанавливаются.

Установка дополнительных видов защиты — это уже роскошь: тепловое реле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от скачков напряжения (спасает от 380В), пожарная сигнализация и т.д.

Щит в сборе

Одним из самых ответственных моментов является сборка щита. Если вы используете мягкий кабель, то перед тем, как вставить провод в автомат, его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фаз L — может быть любого цвета, кроме синего и желтого), все остальные (ноль N синий, PEN земля желто-зеленый) вставляются в их шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе») нулевой провод вставляется в его паз (маркировка N — нейтраль, синий. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек с провода, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щитке очень важно использовать провода соответствующего сечения, то есть лучше всего разделять фазы и нули автоматами кабелем сечением 4 кв.мм или 6 кв. мм. Также после затяжки всех тросов и гребенок в станках необходимо проверить надежность их зажима. Так как часто бывает, что провод просто не попадает в зажим, либо плохо держится за него.

Окончательная установка. Розетки и выключатели

Розетки и выключатели устанавливаются в последнюю очередь, после чистовой отделки (покраски или оклейки обоями). Самое главное правило хорошего монтажа – хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них проходит кабель с петлей к каждой последующей розетке. Во избежание проблем с проводкой в ​​будущем, во-первых, не покупайте дешевые розетки (например, IEK), у них очень плохой (мягко говоря) зажим, и впоследствии такие розетки и выключатели могут просто сгореть. А во-вторых, протянуть все соединения второй раз! Проверьте каждый пережатый или скрученный провод, потянув за него. Если провод выскочил из зажима, значит, вы его плохо зажали или зажим оказался бракованным.

Среди профессионалов считается, что у продукции LeGrande и Schneider самые лучшие хомуты в розетках.

Чтобы рамки прилегали ровно и плотно, установите группу розеток или выключателей по уровню, впритык, и прикрутите их к розеткам мелкими саморезами с двух противоположных сторон вплотную к стене. Затем прикрутите распорки внутри розетки (если есть). Важно не задеть провода внутри розетки прокладками или саморезами!

Отследите положение кабеля в розетке, чтобы он не попал на прокладки. Также не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после окончательной отделки исправить что-либо без повреждения отделки будет невозможно.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы бы не смогли развлекаться, выполнять различные домашние дела, создавать свет ночью и многое другое.

Другими словами, роль электричества неоценима и его отсутствие в какой-то мере связано с прекращением жизни. Именно поэтому очень важно обеспечить наличие электричества в нашем доме.

Для того, чтобы иметь возможность его использовать, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электропроводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап выполняется специалистами компании, обслуживающей электрические сети. То есть мы здесь ничего не делаем. Для подключения к электросети сотрудники этой компании устанавливают центральный автомат (рубильник), «защиту» и электросчетчик.

Все остальные электромонтажные работы выполняем своими руками. Конечно, это могут сделать специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит электропроводка в частном доме, как она должна быть организована и как устроена?

Эти знания позволят проверить качество работы нанятого специалиста и избавят вас от различных проблем в будущем.
В том случае, если вы планируете сэкономить, то эти знания помогут вам проложить электропроводку в любом уголке частного дома своими руками.

Прежде чем рассмотреть все особенности электропроводки, следует рассмотреть, какие элементы необходимы для организации и монтажа домашней электросети.

Какой должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома необходимо запастись некоторым количеством кабеля и электрофурнитуры (его виды мы рассмотрим ниже). Кабель может быть Конечно он должен быть изолирован.

Полезный совет: лучше использовать медный кабель. Причина этого в том, что он имеет большую пропускную способность. Это дает возможность использовать провод меньшего сечения.

Также к преимуществам медного кабеля можно отнести то, что он выдерживает большую нагрузку, чем электрический провод из алюминия.

Различные типы кабелей

Об этом моменте можно сказать больше. Частный дом может быть снабжен как однофазным, так и трехфазным питанием. В том случае, если будет необходимо подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила фазная, другая нулевая, третья на заземление. В случае прокладки трехфазного электроснабжения кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Их важной характеристикой является поперечное сечение.

Выбор электропровода определенного сечения зависит от уровня нагрузки. Так, если к розеткам прокладывается провод, то это значение должно быть не менее 2,5 кв. миллиметры. Кабели для питания осветительных приборов должны иметь сечение не менее 1,5 квадратных метров. миллиметры.

Полезный совет: чтобы не прогадать с сечением электропровода, нужно рассчитать мощность всех возможных устройств, которые будут питаться отдельным проводом. Конечно, нужно учитывать какое-то значение в качестве запаса. После этого общую мощность необходимо разделить на 220 (если в дом входит одна фаза) или 380 вольт (если сеть трехфазная). В результате вы будете знать силу тока, которую должен пропускать кабель.

На основе этого значения можно определить желаемое сечение. Для этого нужно использовать специальные таблицы.

Необходимая электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания электропроводки, то она может состоять из:

• монтажных коробок;
• розетки;
• выключатели любые;
• переключатели;
• кнопки вызова и другие типы.

Монтажные коробки используются в любом помещении и могут иметь различную форму. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих ящиков может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Существуют также ящики, которые также устанавливаются под штукатурку, но имеют крышку. Они бывают либо распределительными, либо сквозными.

В дополнение к этим существуют также внешние (внешние) коробки. Следует отметить, что большинство коробок не запечатаны. Однако некоторые из них запечатаны.

Полезный совет: в этих коробках часто соединяются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные хомуты. Если просто скрутить провода и использовать изоленту, то такое соединение будет ненадежным. Результат — искры в коробке. И это как минимум.

Что касается розеток, то теперь нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к проводу заземления.

На наружных стенах частного дома, на балконе, веранде и т.п. целесообразно использовать герметичную электроарматуру

Итак, перед началом электромонтажа внутри и снаружи частного дома следует запастись материалами.

Если говорить о принципе прокладки электропроводки в частном доме, то он мало чем отличается от такого же процесса в стенах квартиры. Основное отличие состоит в том, что частный дом может иметь несколько этажей и, кроме множества бытовых приборов, в нем могут использоваться и мощные электроприборы, входящие в состав систем отопления, водоснабжения или предназначенные для каких-то производственных целей.

Другое отличие заключается в получении тока из разных источников. Частный дом получает ток от местного трансформатора или от столба ЛЭП.

Как спланировать проводку?

Для того, чтобы процесс прокладки электропроводки был проведен очень грамотно и при этом электропроводка служила долго, необходимо провести правильное планирование ее выполнения. Другими словами, вам нужно нарисовать схему.

Установка трех скрытых розеток в стене

Этот список должен быть составлен для каждого помещения и каждого подсобного здания. При разработке этого списка стоит учитывать, что в дальнейшем список электроприборов будет только расширяться.

Учитывая это, нужно решить, где и как будут подключаться дополнительные устройства.

В процессе планирования размещения розеток также стоит определиться с расположением электроприборов и других электрических «пользователей», которые будут использоваться в дальнейшем.

То есть вам нужно решить, где будут размещены люстры, где будет стоять телевизор, а где холодильник и другие приборы.

Не лишним будет определить точки подключения тех электроустановок, которые будут использоваться вне дома, то есть во дворе или на благоустроенной территории.

Когда эта работа выполнена, приступают к составлению схемы электропроводки, которая будет использоваться в частном доме. Составление такой схемы очень важно. Благодаря ему можно будет определить все необходимое количество материалов.

При этом при установке вы не забудете установить какую-нибудь розетку или проложить определенный кабель. Еще одним преимуществом такой схемы является то, что в дальнейшем при проведении ремонта вы будете знать, куда идут все электрические провода.

Это исключит возможность случайного повреждения кабеля во время ремонтных работ.
Каким должен быть макет?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильной прокладки кабелей и их разводки. Обратите внимание на правильность подключения проводки.

Шлейфы электропроводки

Итак, электричество в частный дом поступает по электросчетчику. После него устанавливается распределительный щит. Именно от этого щита начинается разводка различных проводов. Каждый из них можно назвать контуром.

Количество этих цепей напрямую зависит от количества комнат в частном доме и электроприборов, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них предназначен для розеток, другой для осветительных приборов.

Полезный совет: при составлении любой схемы электропроводки, независимо от размера частного дома, всегда должна быть отдельная разводка для освещения и отдельная разводка для розеток.

Это связано с тем, что осветительные приборы и приборы, подключаемые к розеткам, имеют разную мощность. В результате для осветительных приборов требуются более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути, этот совет можно назвать обязательным. Это позволит сэкономить на покупке кабелей. В противном случае, то есть если вы подключите и розетки, и светильники к одной проводке, то при перегорании или коротком замыкании кабеля вы не сможете использовать ни один прибор или светильник, который подключен к этому проводу.

Еще одним преимуществом наличия большого количества цепей является простота поиска и устранения неисправностей.

Следует учитывать, что лучше организовать схему электропроводки, которая будет предусматривать установку большего количества цепей, чем требует частный дом. Это снизит нагрузку на провода и устранит необходимость в дополнительной проводке в будущем.

Обязательным правилом является оснащение каждой цепи автоматическим выключателем. Группа цепей также должна быть подключена к дифференциальному реле (УЗО). И выключатель, и УЗО монтируются в распределительном щите.

При составлении схемы нужно учитывать еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Разумеется, этот кабель будет отдельной цепью.

Что касается максимальной нагрузки на канал, то это значение зависит от типа сети. Если он трехфазный, то дома максимальная нагрузка на проводку не должна превышать шести киловатт.

Устройства должны подключаться к одной проводке двухфазной системы, суммарная мощность которой не должна превышать двух киловатт. Это необходимо учитывать при определении количества используемых контуров.

Реальная схема электроснабжения частного дома

Соблюдение этого условия повысит уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем виде схема электропроводки в частном доме может выглядеть так:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться по отдельной разводке. Специалисты рекомендуют соединять комнаты отдельно.

Где устанавливать выключатели?

Здесь стоит обратить внимание на то, что требования к прокладке электропроводки в некоторых помещениях более жесткие. В список этих помещений входят те, для которых характерно постоянное присутствие воды и наличие повышенного уровня влажности. Примером может служить ванная, туалет или прачечная.

Схема подключения выключателя

Основным требованием для этих помещений является удаление всех выключателей за их пределы. То есть выключатели нельзя монтировать посередине из них. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они были на высоте 90-140 сантиметров. При этом расстояние между деревянной коробкой двери и выключателем должно быть 15 сантиметров.

Выключатель должен находиться на той стороне двери, где находится ручка.

Цепь также должна включать контур заземления.

После того, как вы сделали электрическую схему, вы можете приступить к установке каждого провода и всех электрических аксессуаров. Одним из основных процессов является проводка. Она может осуществляться различными способами.

Скрытая проводка

Проводка может быть проложена открытым способом и скрыта под штукатуркой. Последний вариант очень популярен.

Он заключается в установке каждого электрического провода на стену еще до того, как будет произведен процесс штукатурки. При этом укладку необходимо проводить по определенным правилам.

Таким образом, кабель можно прокладывать только в горизонтальном или вертикальном положении. Диагональная установка нежелательна, а в ванной, туалете или кухне запрещена.

Придерживаясь этого правила, в дальнейшем будет легко угадать место прохождения электрических проводов в случае потери цепи.

Прокладку горизонтальной проводки рекомендуется производить под потолком на уровне, который ниже на 30 сантиметров. Разумеется, розетки будут размещены в любой комнате. Также для них можно использовать горизонтальную проводку. Однако проводить ее следует уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс можно проводить на расстоянии 15 сантиметров от них.

После монтажа электропроводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как сделать скрытую проводку в любой части частного дома.

Вы также можете использовать гофрированные рукава. Они монтируются на стену. На их выходах также устанавливаются распределительные коробки. После этого накладывается гипс.

На конце через эти гофрированные втулки можно протянуть необходимое количество электрических проводов. Этот вариант имеет множество преимуществ. Главный из них – возможность простой замены поврежденного (перегоревшего) электрокабеля без необходимости его вытаскивания из-под штукатурки.

Монтаж открытой проводки

Также в частном доме своими руками можно установить открытую проводку (ее фото приведено ниже).

Обычно данный вид электропроводки монтируется посреди вспомогательных подсобных помещений, на фасадах частного дома и в подвале. Также его часто используют в жилых помещениях.

В случае вспомогательных зданий они могут использовать многожильный электрический кабель или большое количество одножильных электрических кабелей. Кабель первого типа монтируется на стену и крепится к ней специальными хомутами. Одножильные электрические провода необходимо протягивать в гофрированные шланги.

Использование монтажных коробок

Если говорить об открытой разводке электрокоммуникаций внутри частного дома, то для ее монтажа целесообразно использовать монтажные коробки.

Коробка монтажная для розеток

Эти коробки имеют достаточно эстетичный вид и используются для монтажа электросети после того, как владелец выполнил отделку и покраску стен. Благодаря им можно поменять проводку, не разрушая штукатурку стен.

Такие коробки можно монтировать вдоль потолка, пола или дверной коробки. Они могут иметь один, два и более каналов. Разумеется, каждый из этих каналов можно использовать для прокладки разных кабелей.

Монтажные коробки изготовлены из пластика или алюминия. Внутри алюминиевая коробка покрыта пластиком.

Нижняя сторона перфорирована. Стоит отметить, что использование этих коробок очень выгодно, поскольку их можно легко разрезать и согнуть. Это позволяет адаптировать их к любому размеру помещения.

Эти коробки могут различаться по размеру. Очень большие коробки желательно использовать в тех случаях, когда проводка используется для питания разного рода оборудования.

Для того, чтобы они не выделялись на фоне интерьера, можно выбрать накладку или чехол, имеющий цвет, соответствующий дизайну. Над этими коробками устанавливаются розетки
.

Следует иметь в виду, что каждая розетка, устанавливаемая с открытой проводкой, должна иметь полностью защитный корпус. Эта розетка монтируется непосредственно на стену. Такие же требования предъявляются к выключателям, которые будут использоваться в случае открытой проводки.

С помощью напольной коробки

Довольно часто в частных домах есть комнаты с большой площадью. А в том случае, если есть необходимость разместить несколько электроприборов на определенном расстоянии от стены и хозяин не хочет прокладывать кабель по полу, в пол можно встроить напольную коробку. Разумеется, кабель будет идти уже под полом.

Использование напольной коробки позволит исключить наличие незакрепленных проводов, которые могут упасть на пол и создать препятствия при движении. Такие ящики монтируются в пол и находятся на одном уровне с полом.

В этом случае крышку ящика можно оформить в стиле пола. В результате напольный короб не будет помехой и не станет вещью, портящей дизайн. При этом он отличается герметичностью, что не создает никаких рисков при влажной уборке.

После выполнения всех монтажных работ необходимо проверить электропроводку. Этот процесс не должен ограничиваться простым включением лампы и проверкой, светится ли она.

Необходимо определить, все ли элементы, которые предусмотрены на схеме, установлены, работают ли УЗО и автоматические выключатели, насколько хорошо заземление. Также следует проверить надежность крепления выключателей, розеток и других элементов.

Видео. Электропроводка в частном доме своими руками

Электричество дело серьезное и ответственное. Если вы собираетесь делать всю работу самостоятельно, то делать все нужно очень аккуратно и старательно. Правильная электропроводка в частном доме – залог безопасности, ведь по статистике 70% пожаров происходит из-за неисправности электропроводки. Если вы не уверены в своих силах, лучше доверить работу специалистам, только проверенным.

План действий

Электропроводка в частном доме делается до начала отделочных работ. Коробка дома выбита, стены и крыша готовы – пора приступать к работе. Последовательность действий следующая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности проектируемого оборудования, подача документов и получение проекта. Тут надо сказать, что не всегда в техусловиях определят заявленную вами мощность, скорее всего выделят не более 5кВт.
• Подбор комплектующих и аксессуаров, покупка счетчика, автоматов, кабелей и т.д.
• Ввод электриков со столба в дом. Проводится специализированной организацией, нужно определиться с типом – воздушный или подземный, установить в нужном месте вводной автомат и счетчик.
• Установить щит, провести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Электрическое подключение и работа.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий на подключение к электросети и проекта. Для этого необходимо определиться с типом ввода и планируемой потребляемой мощностью. Необходимо помнить, что подготовка документов может занять до полугода, поэтому подавать их лучше еще до начала строительства: на выполнение технических условий дается два года. За это время вы наверняка успеете выбить стену, на которую можно будет поставить автомат и прилавок.

Сколько фаз

Частный дом может быть снабжен однофазным напряжением (220 В) или трехфазным (380 В). Согласно нормам энергопотребления частного дома для однофазной сети максимальное потребление для дома может составлять 10-15 кВт, для трехфазной сети – 15 кВт.

Трехфазный ввод нужен только при необходимости подключения мощной техники с питанием от сети 380 В

Так какая разница? Дело в том, что к трехфазной сети могут быть напрямую подключены мощные электроприборы – электроплиты или отопительные котлы, печи и подобное оборудование. Однако требования к вводу и разводке сети 380 В гораздо жестче: чем выше напряжение, тем больше шансов получить серьезную травму. Поэтому, если ваш дом не более 100 квадратных метров, и вы не думаете отапливать его электричеством, вам лучше использовать 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Возьмите план дома в масштабе, и начертите, где будет стоять техника, прикиньте, где разместить розетки и выключатели. При этом необходимо учитывать, где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в этих зонах не располагались розетки и выключатели.

На плане вам нужно будет нанести все осветительные приборы: люстры, бра, торшеры, светильники. Некоторым из них потребуются выключатели, некоторым — розетки. Затем вам нужно будет выяснить, какие устройства в каждой комнате нужно будет включить.

Например, на кухне много техники, которая работает постоянно. Обязательно нужны розетки. Также есть техника, которая периодически включается. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас также должна получиться аналогичная схема

Определение общей мощности

Приблизительно решив, какое оборудование будет в вашем доме, просуммируйте его мощность. Средние мощности можно взять из таблицы: технологии, наверное, еще нет. При этом там, где есть, учитывайте стартовые нагрузки (они гораздо выше). Добавьте около 20% запаса к найденному количеству. Результатом будет необходимая мощность.

Вы указываете его в документах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделили заявленную мощность, вам крупно повезет, но надеяться на это не стоит. Скорее всего, вам придется вложиться в стандартные 5 кВт — самый распространенный лимит электроэнергии для частного дома.

Средние значения мощности приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — светильники, прожекторы, выключатели, розетки — делятся на группы. Отдельную ветку разводят с электрикой по осветительным приборам. Обычно достаточно одного, но это не правило, может быть удобнее или целесообразнее сделать два ответвления — на каждое крыло дома или на каждый этаж — в зависимости от типа и конфигурации здания. В отдельную группу выделяется освещение цокольного этажа, подсобных помещений, а также освещение улицы.

Затем они делятся на группы розеток. Сколько можно «посадить» на одну проволоку — зависит от диаметра используемой проволоки, но не очень — три-пять, не больше. Для подключения каждого мощного устройства лучше выделить отдельную линию электропередач: это и надежнее с точки зрения пожарной безопасности, и поспособствует более длительной работе устройств.

В итоге на кухню может идти от трех до семи линий — здесь техника самая мощная и еще: для электрокотла, электроплиты отдельные линии нужны безусловно. Холодильник, микроволновку, электрическую духовку, стиральную машину тоже лучше «посадить» отдельно. В одну линию можно включить менее мощный блендер, кухонный комбайн и т. п.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

Обычно в комнаты идут две-четыре линии: в современном жилище и в любой комнате есть что подключить к розетке Энергосистема. Одна линия пойдет на освещение. На втором будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку для телефона. Все они не очень мощные и могут быть объединены в одну группу. Если вы планируете установить кондиционер или будете включать электронагреватель, вам потребуются отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две-три: это для всех осветительных приборов, вторая — для улицы и третья — для всех внутренних розеток. В общем, количество групп дело индивидуальное и больше всего зависит от размеров дома и количества электрооборудования в нем.

План электропроводки может быть довольно маленьким, если дом небольшой.

По количеству полученных групп определяется количество машин на распределительном щите в доме: к полученному количеству групп прибавить от двух до четырех для развития (вдруг что-то важное забыли, или нужно будет что-то новое мощное включен, разделите слишком большую или далекую группу на две и т. д.).

По количеству групп выбирается распределительный щит и количество автоматов в нем: на каждую группу — отдельный автомат. Если частный дом большой – в несколько этажей, имеет смысл ставить на каждом этаже более мощные машины, и к ним подключать групповые машины.

Место установки щита

Место установки щита нормативными документами не нормируется. Есть только ограничения по удалению от трубопроводов, оно должно быть не менее 1 метра. Учитываются любые трубы: водопровод, отопление, канализация, внутренние водостоки, газопроводы и даже счетчики газа.

Ограничений по помещениям нет. Многие ставят щит в котельной: так как техническое помещение, то здесь разумно собрать все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее разместить щит возле входной двери. Если класс защиты соответствует требованиям, претензий быть не должно.

Подбор кабелей и аксессуаров

Стандартная электросхема частного дома на сегодняшний день включает два автомата. Один — входной — устанавливается перед счетчиком, как правило, на улице. Он и счетчик будут опломбированы при вводе в эксплуатацию. Второй автомат УЗО ставится в доме перед щитом.

Ток срабатывания (отключения) этих устройств подбирается таким образом, чтобы автомат, установленный в доме, выключался первым (его значение тока несколько меньше). Тогда в случае аварийной операции не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: различных групп может быть много

Если расчетная нагрузка меньше 15 кВт, ввод автомата устанавливается на 25 А. Соответственно подбирается счетчик. При большей потребляемой мощности потребуется установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети требуется установка счетчика и автомата на улице. Законодательно это требование ничем не подтверждено, просто электрослужбе проще контролировать потребление. Хочешь — можешь бороться, если нет — выбирай счетчик и автомат в корпусе с повышенной пылевлагозащитой — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно и цена будет ниже.

Выбор кабеля

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция как минимум в два раза выше, поэтому требования к укладке не такие строгие, да и использовать их безопаснее. Вся внутренняя проводка в частном доме должна быть выполнена с защитным заземлением. Раньше таких требований не было, а сейчас многие электроприборы имеют вилки с тремя контактами и требуют заземления для безопасной эксплуатации. Поэтому кабель должен быть трехжильным.

В электрических кабелях жилы выполнены из меди или алюминия. Алюминий хоть и дешевле, но используется реже: он твердый, чаще ломается, с ним труднее работать. При самостоятельной разводке в частном доме и отсутствии опыта это может стать проблемой. Кроме того, его вообще нельзя использовать в деревянных домах внутри.

Определение сечения жил

После того, как вы определились с материалом, можно выбрать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линию по таблице.

Расчет электропроводки — выбор сечения жил кабеля осуществляется по данной таблице

Сечение жилы выбирают по току или по мощности всех потребителей, подключаемых к одному автомату. Здесь снова пригодится план электрификации дома, где вы нарисовали группы потребителей. Посчитайте сумму токов или мощностей всех приборов и выберите нужное сечение проводов по таблице.

Как пользоваться таблицей? Если вы решили прокладывать медные провода, входное напряжение 220 В, то левая его часть, соответствующий столбец, подходит для внутренней проводки. Он будет сравнивать найденную мощность всех подключенных к группе потребителей (ее проще найти и рассчитать).

В части, где речь идет о медных проводах, проложенных в лотках, пустотах, каналах, в графе «220 В» найдите ближайшее большее значение. По этой строке переместитесь вправо в графу «Сечение, кв. мм». Указанная здесь цифра и будет требуемым размером жилы. Из проводников такого диаметра необходимо будет выполнить электропроводку от автомата к розеткам или переключатели

Чтобы не запутаться при подсчете и прокладке, пометьте на плане проводники одного диаметра определенным цветом (запишите, чтобы не забыть, каким цветом они помечены). После определения диаметра для всех групп потребителей рассчитывают длину необходимых кабелей для каждого типоразмера, к найденным цифрам добавляют запас 20-25%. Вы рассчитали электропроводку для своего дома.

Выбор типа оболочки

К типу оболочки предъявляются определенные требования только при прокладке электрики в деревянных домах: там рекомендуется применять тройную (NYM) или двойную (ВВГ) изоляцию кабеля. В домах из менее горючих материалов можно использовать любой вид утепления.

Главное, чтобы он был целым, без трещин, наплывов и других повреждений. Если вы хотите перестраховаться, вы можете использовать проводники с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, сауна и т.д.).

Выбор розеток и выключателей

Для некоторых мощных устройств розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они стандартны. Вам нужно знать, что это такое:

• Внешний — когда тело торчит из стены. Их проще монтировать: к стене крепится подложка, а сверху к ней крепится розетка. Но такими моделями сейчас мало кто пользуется даже на дачных участках. Причина эстетическая: не самое привлекательное зрелище.
• Внутренний. Под электрическую часть в стене делается углубление, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

В настоящее время чаще всего используются внутренние электрические розетки и выключатели. Они оформлены в разных стилях, окрашены в разные цвета. Их подбирают в основном в тон отделки, а если такой возможности нет, то кладут в белый цвет.

Проводка своими руками

Современные тенденции в строительстве включают скрытую проводку. Его можно укладывать в специально сделанные в стенах пазы – штробы. После укладки и фиксации кабелей их покрывают шпаклевкой, сравнивая с поверхностью остальной части стены.

Если возводимые стены потом будут обшиваться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели прокладываются в зазоре между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как прокладывать внутреннюю проводку? В частном доме при обустройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила:

• разводка только по вертикали и горизонтали, без закругленных углов и скошенных трасс;
• все соединения должны быть выполнены в монтажных распределительных коробках;
Горизонтальные переходы
• должны быть на высоте не менее 2,5 метров, от них кабель уходит вниз к розетке или к выключателю.

Необходимо сохранить подробный план маршрута, подобный тому, что на фото выше. Он пригодится во время ремонта или модернизации электропроводки. Вам нужно будет уточнить у него, не нужно ли где-то рядом штробить или проделать дырку, забить гвоздь. Основная задача не попасть в кабель.

Методы подключения проводов

Большой процент проблем с проводкой возникает из-за плохого соединения проводов. Их можно сделать несколькими способами:

• Скручивание. Так могут соединяться только однородные металлы или те, которые не вступают в химическую реакцию. Медь и алюминий скручивать категорически нельзя. В остальных случаях длина неизолированных проводников должна быть не менее 40 мм. Два провода соединяются друг с другом максимально плотно, витки укладываются один рядом с другим. Сверху соединение обматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите, чтобы контакт был 100%, а потери были минимальными, не поленитесь припаять скрутку. В целом по современным стандартам такой вид соединения проводов считается ненадежным.
• Подключение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика впаяны металлические клеммы, которые стянуты винтами. Зачищенный от изоляции проводник вставляется в розетку, фиксируется винтом, с помощью отвертки. Этот тип соединения является самым надежным.
• Соединительные блоки с пружинами. В этих устройствах контакт обеспечивается пружиной. В розетку вставляется оголенный проводник, который зажимается пружиной. И все же самыми надежными способами соединения являются сварка и пайка. Если есть возможность сделать такое подключение, можно считать, что проблем у вас не возникнет. По крайней мере со связями.
• Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это гарантия вашей личной безопасности и сохранности вашей частной собственности. После того, как провода от автомата до места подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают провода между собой, проверяя целостность проводников, и каждый в отдельности на землю — проверяя изоляция нигде не повреждена. Если кабель не поврежден, приступайте к установке розетки или выключателя. Подключив, еще раз проверяют тестером. Затем их можно запустить на соответствующей машине. Причем машину желательно сразу подписать: так будет проще ориентироваться. Закончив электропроводку по всему дому, самостоятельно все проверив, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль и по результатам выдают вам протокол испытаний (протокол). Без него вам не дадут разрешение на ввод в эксплуатацию.

Сколько стоит ремонт электропроводки в доме?

В отличие от других ремонтных и ремонтных работ в жилых домах, замена электропроводки в вашем доме не является самым очевидным проектом. Но это не делает необходимость обновления электрических систем и проводки дома менее важной. На самом деле, если вы не модернизируете домашнюю электропроводку, когда это необходимо, это может иметь серьезные, даже фатальные последствия.

По данным Международного фонда электробезопасности (ESFI), некоммерческой отраслевой ассоциации, ежегодно происходит около 51 000 пожаров в домах, в результате которых погибает около 500 человек, 1400 получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. И статистика Управления пожарной охраны США за 2019 год., последние доступные данные, сообщают о 9-процентном увеличении долларовых убытков из-за пожаров, связанных с «электрическими неисправностями в жилых домах».

Учитывая эту мрачную статистику, важно убедиться, что электропроводка вашего дома находится в хорошем состоянии. Работы по перемонтажу могут быть дорогими: в зависимости от размера вашего дома общая сумма может достигать 10 000 долларов и более, согласно Angi, сайту онлайн-поиска подрядчиков. Но неспособность удовлетворить потребности в перемонтаже может быть еще более дорогостоящей в долгосрочной перспективе.

Сколько стоит переделать дом?

Несколько предупредительных знаков могут сигнализировать домовладельцам о необходимости замены электропроводки в доме:

• Многократно перегорающие предохранители или срабатывающие автоматические выключатели
• Постоянно тускнеющие или мерцающие огни
• Лампочки часто перегорают в патроне
• Искры из розетки при отключении шнура

Проблема может быть ограничена одной областью или может быть общесистемной. В последнем случае стоимость ремонта дома обычно колеблется от 2000 до 9 долларов.000, по данным HomeGuide, платформы, которая объединяет домовладельцев с профессиональными поставщиками услуг. В среднем домовладельцы платят около 2,65 долларов за квадратный фут за проект по ремонту дома. Если у вас есть McMansion, который нуждается в капитальном ремонте, вкладка может стоить даже 20 000 долларов.

Однако рассчитать окончательный счет не так просто, потому что в игру вступает множество факторов, от почасовой оплаты, взимаемой электриком, до цен на новые панели и провода и доступность старого оборудования.

Факторы, влияющие на стоимость замены электропроводки в вашем доме

Стоимость замены электропроводки в вашем доме зависит от размера и возраста вашего дома, количества и характера комнат, в которых выполняется замена электропроводки, а также количества проводов, которые необходимо заменить. «Каждый из этих пунктов влияет на стоимость рабочей силы, которая составляет большую часть общей стоимости проекта», — говорит Бейли Карсон, эксперт по домам в Angi.

Вот некоторые факторы, которые следует учитывать:

Размер дома

Стоимость проектов по перемонтажу обычно рассчитывается за квадратный фут, поэтому чем больше дома, тем больше проводки, больше розеток и, следовательно, выше затраты, говорит Карсон. При включении как рабочей силы, так и материалов проект замены проводки может стоить от 2 до 4 долларов за квадратный фут. Для 2000 кв. футов. дома, который может стоить от 4000 до 8000 долларов.

Масштаб проекта

«Стоимость будет сильно различаться в зависимости от того, модернизируете ли вы электрические панели, меняете проводку в части дома или меняете проводку во всем доме», — говорит Карсон. Стоимость проекта также будет варьироваться в зависимости от типов используемых проводов и кабелей. Например, неметаллические кабели или кабели NM, которые наиболее распространены для жилых помещений, стоят от 0,40 до 0,80 долларов США за погонный фут. Подземный фидерный кабель (UF) — такой же, как кабель NM, но жизненно важный для подземных или влажных помещений — стоимость составляет от 0,50 до 0,75 долларов США за погонный фут.

Если ваш дом очень старый и имеет устаревшую электрическую панель обслуживания, вам может потребоваться заменить и это оборудование, что может стоить от 900 до 2500 долларов.

Трудовые ресурсы

Вам нужно будет заплатить лицензированному электрику за замену электропроводки. Обычно они взимают почасовую оплату, при этом обычная оценка составляет один час работы на каждые 100 квадратных футов проводки.

Средняя стоимость найма лицензированного электрика по стране колеблется от 162 до 521 доллара в час, при этом более крупные города и густонаселенные районы находятся на более высоком уровне, согласно веб-сайту HomeAdvisor, который помогает домовладельцам находить профессионалов для своих проектов. Вы также будете учитывать плату за дополнительную работу и запчасти, если вам нужна обновленная электрическая панель или новые розетки, установленные в вашем доме.

Доступность

Поскольку для замены электропроводки в доме перед ее заменой необходимо удалить старую электропроводку, стоимость рабочей силы будет сильно различаться в зависимости от того, насколько легко электрику получить доступ к старой электропроводке. «Старые дома и дома с труднодоступными местами будут стоить дороже, чем новые постройки или дома с более простой планировкой», — говорит Карсон.

В старых домах с оштукатуренными стенами может быть очень сложно ловить новые провода. И вам придется заплатить еще одному подрядчику , чтобы открыть стены и снова закрыть их после того, как электрик закончит писать. (Электрики не делают сплошные стены или потолки.) «Если ваш профессионал может получить доступ к проводам через подполье, подвалы, чердаки или балки в полу, проект будет стоить дешевле», — говорит она.

Разрешения и проверки

Разрешения и критерии проверки зависят от вашей текущей системы и места вашего проживания. Часто это требуется для того, чтобы ваша проводка соответствовала современным стандартам, соответствовала любым местным нормам и была безопасной для вас и вашей семьи в течение десятилетий. По данным HomeAdvisor, разрешения обычно варьируются от 10 до 500 долларов в зависимости от сложности вашей электрической системы.

Из-за высокого уровня знаний и значительных временных затрат стоимость проверки электрооборудования обычно составляет от 100 до 400 долларов США, в среднем около 200 долларов США. Обычно они выполняются после прокладки электриком новых проводов, но до подключения новых розеток и выключателей.

Как покрыть расходы на замену электропроводки в вашем доме

Замена электропроводки в доме недешева. Многие домовладельцы предпочитают финансировать проект вместо того, чтобы платить за работу чеком или кредитной картой. К счастью, есть несколько вариантов финансирования проекта по перемонтажу.

Потребительский кредит

Потребительский кредит обычно дает вам необходимые наличные деньги в короткие сроки. Вам не нужно никакого залога, чтобы претендовать, но вам понадобится доход и хороший кредитный рейтинг, чтобы претендовать на низкую процентную ставку. Часто вы можете получить ставку, которая ниже, чем APR по вашей кредитной карте — это хорошо, учитывая, что счета за повторную проводку могут быть в четырех верхних цифрах — хотя вам понадобятся ваши финансы, чтобы соответствовать требованиям.

Ссуда ​​под залог дома

Ссуда ​​под залог дома позволяет вам брать кредит под залог собственного капитала, который вы вложили в свою недвижимость. Как и в случае с личным кредитом, кредит под залог дома — это единовременный кредит, который вы получаете единовременно. Поскольку вы используете свой дом в качестве залога, требования по кредитованию могут быть немного более мягкими. Хороший кредитный рейтинг поможет обезопасить ваш кредит, а предложение вашего дома в качестве залога позволит кредиторам быть уверенными в вашей способности погасить кредит, поэтому кредит под залог дома обычно имеет гораздо более низкую процентную ставку, чем личный кредит, и его проценты могут быть также облагается налогом.

Кредитная линия под залог жилья

Кредитная линия под залог дома (HELOC) может быть лучшим решением, если вы предполагаете, что ваш проект перемонтажа будет состоять из нескольких этапов, или вы не уверены в полной стоимости заранее. HELOC работает как кредитная карта, поскольку вы получите доступ к кредитной линии с лимитом. Когда вы возвращаете то, что вы берете взаймы, это высвобождает больше доступного кредита для повторного использования. HELOC использует ваш дом в качестве залога, а это означает, что его процентные ставки часто ниже, чем по кредитным картам или личным кредитам.

6 советов, как сэкономить на переустановке проводки в доме

Хотя домовладельцы должны быть осторожны с затратами, как правило, не рекомендуется использовать подход «сделай сам» или экономить на проектах по переустановке проводки. Есть причина, по которой электрикам требуются профессиональные сертификаты — одно неверное движение может привести к поражению электрическим током или пожару. Также легко нанести дополнительный ущерб при выполнении электромонтажных работ.

«Обычно это не та область, где экономия денег должна быть приоритетом», — говорит Дэвид Стекель, эксперт по домам в Thumbtack. «Приоритеты должны заключаться в том, чтобы сделать это правильно и сделать это один раз, именно в таком порядке».

Тем не менее, есть способы свести к минимуму дополнительные или непредвиденные расходы, когда вы заменяете электропроводку в своем доме.

1. Сначала пройдите осмотр. Попросите лицензированного электрика провести полную проверку электропроводки в вашем доме, прежде чем приступить к проекту замены электропроводки. Вместо этого можно обойтись мелким ремонтом.
2. Избегайте работ по повторной проводке, связанных со вскрытием стен. Если возможно, выберите более простые подходы. «Вскрытие стен — гораздо более сложная задача, чем прокладка провода по чердаку или подвалу», — говорит Штекель. «Исправление стен после завершения всех ваших электромонтажных работ может занять от 25 до 30 процентов вашего общего бюджета проекта».
3. Магазин вокруг. Прежде чем нанять электрика для завершения проекта по перемонтажу, ознакомьтесь с электриками в вашем районе, принимая во внимание отзывы и оценки, опубликованные предыдущими клиентами. Также рекомендуется  получить котировки как минимум трех разных электриков. Самое дешевое предложение может быть лучшим, а может и не быть, но сравнение нескольких предложений поможет вам найти наилучшее сочетание цены и опыта для вашей работы.
4. Объединяйте проекты, когда это возможно. =Возможно, вам нужно починить проводку только в одной комнате, но подумайте о том, чтобы обновить розетки или электрический щиток, пока вы это делаете. Это может увеличить стоимость вашего дома и сэкономить ваши деньги.
5. Получение разрешений. В некоторых штатах может потребоваться получение разрешения перед выполнением любой работы; вас могут даже оштрафовать, если вы его не приобретете. Таким образом, знание местных законов может избавить вас от необходимости оплачивать штрафные санкции постфактум.
6. Приоритизация проектов. Информация о том, сколько стоит замена электропроводки в каждой комнате, поможет решить, сколько работы вам нужно. Не во всех комнатах замена электропроводки будет стоить одинаково, даже если квадратные метры одинаковы: замена электропроводки в ванной или на кухне может быть намного дороже, чем замена электропроводки в спальне или подвале. Например, ремонт спальни может стоить до 800 долларов; кухня, более 3000 долларов.

Суть замены электропроводки в доме

Хотя замена электропроводки в доме стоит дорого, хорошая новость заключается в том, что обычно вам нужно сделать это только один раз, поэтому вам не придется беспокоиться о текущих расходах или текущем обслуживании. Однако важно использовать лучшие материалы и услуги для обеспечения безопасности вашего дома. Это один проект, в котором вы не хотите срезать углы; Замена электропроводки в вашем доме может буквально спасти вашу жизнь.

«Помните, как важно, чтобы эта работа выполнялась правильно», — говорит Карсон. «Плохо подключенный дом может представлять огромную опасность для вас и вашей семьи. Таким образом, стоит инвестировать немного больше в высококачественного специалиста, чтобы избежать нарушений правил, будущего ремонта или потенциальных пожаров — всех рисков, которые могут возникнуть из-за неисправной проводки».

Узнать больше:

• Лучшие кредиты на ремонт дома
• Умные способы использования собственного капитала для реконструкции
• Как избежать дорогостоящих ошибок при ремонте дома

Советы по электромонтажу и коммутации своими руками

Обязательные советы по электромонтажу и коммутации своими руками

Люди берутся за самодельные проекты в собственном доме по ряду причин. Независимо от того, хотят ли они сэкономить деньги, почувствовать себя более независимыми или получить удовольствие от самостоятельного ремонта, любой проект «сделай сам» требует некоторых базовых ноу-хау для правильного выполнения. Установка или замена электрических выключателей и проводки не является исключением. Эти советы по электромонтажу своими руками могут помочь упростить процесс установки электрических проводов и переключателей, особенно для домашних мастеров.

Как и при любой другой работе своими руками, вы должны убедиться, что у вас есть подходящие инструменты для выполнения этой работы. Они могут включать в себя мультиметр, бесконтактный детектор напряжения (испытывает нагрев провода, не касаясь его) и комбинированный инструмент для зачистки проводов и оболочки. Наличие правильных инструментов поможет вам быть готовым ко всему на протяжении всего процесса подключения электрического выключателя.

Знай свои провода

При подключении электропроводки к розетке важно не перепутать провода и не подключить их не к той клемме. Белый провод является нейтральным проводом и входит в нейтральную клемму, отмеченную серебристыми/светлыми винтами. Черный провод, с другой стороны, является горячим проводом и входит в горячую клемму, противоположную нейтральной клемме. Если есть заземляющий провод, это будет медный провод, закрепленный винтом на той же стороне, что и нейтральная клемма.

Зная разницу между проводами, вы сможете правильно подключить дом и избежать высокого напряжения при замене нейтрали на горячую.

Трехдюймовая линейка

Всегда лучше иметь слишком много проволоки, чем ее недостаточно. Доступны удлинители проводов, если вы в конечном итоге обрежете их, но проводка будет работать лучше, если она не повреждена.

Как правило, длина проводки должна быть достаточной, чтобы ее можно было вывести за пределы распределительной коробки на 3 дюйма.

Скройте щели в гипсокартоне с помощью пластин большого размера

При установке электрических выключателей довольно легко вырезать слишком большое отверстие в гипсокартоне. К счастью, в хозяйственных магазинах есть негабаритных пластины , которые можно использовать для покрытия коммутаторов.

Обычно они на 3/4 дюйма шире и длиннее, чем обычные пластины переключателей. Большинство людей не смогут заметить разницу, если только они не профессиональные электрики или коллеги-сделай сам.

Качественные выключатели и розетки того стоят

Хотя у домашнего мастера может возникнуть соблазн сэкономить на некоторых расходных материалах, электрические выключатели и розетки к ним не относятся. Они, как правило, лишь немного дороже, но и служат дольше. Хороший способ определить качественный выключатель или розетку — это наличие обратного провода.

Проверка напряжения

Обязательно проверка напряжения проводов и цепей, прежде чем прикасаться к ним. Проверка электрических компонентов с помощью таких инструментов, как анализатор проводов или мультиметр, покажет вам, безопасно ли к ним прикасаться и проходит ли через них электрический ток. Электромонтажные работы могут быть опасными, особенно если вы не уверены в том, что делаете. Всегда проверяйте, прежде чем прикасаться.

Проведите тщательное исследование

В наш век Интернета вы можете научиться делать что угодно онлайн. По этой причине нет оправдания тому, чтобы не выполнить домашнюю работу перед установкой электропроводки и переключением в вашем доме.

Поиск руководств по подключению выключателя света — отличный способ узнать больше о том, как это сделать. На YouTube есть бесчисленное количество руководств по самостоятельной электрической проводке от электриков и специалистов по благоустройству дома, которые буквально показывают вам, как это делается.

Получите образование

Каким бы замечательным ни было интернет-обучение, у него есть свои ограничения, и оно не заменит программу профессионального училища. Научиться выполнять электромонтажные работы в образовательной среде — лучший способ убедиться, что вы знаете, что делаете в домашней электропроводке своими руками.

Более того, вы также можете сделать карьеру на электромонтажных работах. Программы обучения электротехнике легко доступны в профессиональных школах по всей стране. Если вы находитесь в Чикаголенде, Coyne College — отличный вариант.

Начните свою карьеру в Coyne College

Coyne College в Чикаго предлагает две программы для начинающих электромонтажников: «Электромонтаж и планирование» и «Техническое обслуживание электроконструкций».

Нашу программу «Электромонтаж и планирование» можно пройти всего за 78 недель, а программу «Электромонтаж и техническое обслуживание» можно завершить за 42–56 недель, в зависимости от того, дневные или вечерние занятия вы посещаете.

Будучи студентом электрических программ Coyne College, вы получите всесторонние знания в области электромонтажных работ, пройдя такие курсы, как:

•     Принципы электротехники и электроники
•       Электрические испытания и безопасность оборудования
•       Электротехнические работы – жилые дома
•     Теория электротехники и Приложения

Вы изучите все тонкости профессии электрика в обстановке, ориентированной на ваш личный успех. Высококвалифицированные преподаватели Coyne College имеют за плечами многолетний практический опыт и стремятся помочь вам максимально эффективно использовать свое образование.

Узнайте обо всем, что могут предложить электрические программы Coyne College , посетив https://www.coynecollege.edu/ или позвонив сегодня по телефону 800-720-3990.

Общие электрические проекты и их стоимость

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Летисия Алмейда

Профессиональные электрики являются одними из самых занятых специалистов по строительству по той простой причине, что большинство домовладельцев немного нервничают по поводу электричества и скорее вызовут профессионала, чем попытаются заняться такой работой самостоятельно. И вообще говоря, это хорошее вложение, так как квалифицированный электрик сделает работу правильно и, возможно, сделает ее намного быстрее, чем вы. Но чтобы избежать неприятных сюрпризов, важно кое-что знать о стоимости профессиональной помощи.

Понимание затрат на оплату труда электрика

Профессиональные электрики обычно берут от 141 до 419 долларов в зависимости от того, где вы живете, и уровня квалификации электрика, который выполняет вашу работу.

Может быть сложно нанять электрика для выполнения одной небольшой работы, так как в этом мало прибыли. Там, где это возможно, имеет смысл поручить электрику выполнить ряд задач за один и тот же сервисный вызов, что позволит вам получить максимальную отдачу от платы за сервисный вызов. Например, установка группы светильников более рентабельна в расчете на каждый светильник, чем установка одного светильника.

• 01 из 12

  Ремонт или замена розетки или выключателя

  Ель / Кевин Норрис

  Это очень быстрая работа, но электрик возьмет с вас плату за минимальный период рабочего времени плюс плата за вызов. Стоимость нескольких минут работы обычно варьируется от 91 373 91 374 до 133 долларов США до 296 долларов США. Вы можете попросить электрика заменить несколько розеток во время сервисного обслуживания, чтобы получить максимальную отдачу от его визита.

  Учитывая, что розетки могут стоить всего 3 доллара каждая, вы можете сэкономить значительную сумму денег, если научитесь заменять розетки самостоятельно.

• 02 из 12

  Заземление розетки

  Ель / Кевин Норрис

  Если у вас есть старый дом с розетками на 2 гнезда, которые вам нужно превратить в заземленные розетки на 3 гнезда, чтобы принять вилки с 3 контактами, это довольно простая задача для опытного электрика, при условии, что блок предохранителей или панель автоматического выключателя заземлены. . Работа займет около 30 минут и будет стоить в среднем от 20 до 50 долларов. Вот пример, когда вы должны выполнить все необходимые обновления одновременно.

  Однако, если электрику необходимо установить заземление на панели главного предохранителя или панели автоматического выключателя, вы можете ожидать, что затраты увеличатся как минимум вдвое.

• 03 из 12

  Замена стандартной розетки на GFCI

  Ель / Кевин Норрис

  Если электрик просто заменяет стандартную розетку на GFCI (прерыватель цепи замыкания на землю), это простой проект, который стоит от 120 до 150 долларов за вызов службы поддержки и небольшой объем работ. Если работа включает в себя прокладку кабеля и добавление нового местоположения розетки, ожидайте, что заплатите от от 200 до 250 долларов.

  Этот проект также вполне доступен домовладельцу, вооруженному нужной информацией. Самостоятельная установка розетки GFCI будет стоить от 15 до 25 долларов.

• 04 из 12

  Установка новой розетки или выключателя

  Ель / Кевин Норрис

  Установка новой розетки или выключателя там, где их нет, включает в себя создание отверстия в стене, протягивание нового кабеля к источнику питания, установку новой настенной коробки и устройства и выполнение соединений. Средняя стоимость этой работы колеблется от 140 до 165 долларов, поскольку это относительно быстрый проект для квалифицированного электрика, требующий около 30 минут работы.

  Смотреть сейчас: Как подключить и установить розетку

• 05 из 12

  Установка розетки 220/240 В

  Deepblue4you/Getty Images

  Подключение розетки на 220/240 вольт для электрической сушилки для белья или сушилки на самом деле не сложнее, чем подключение стандартной розетки, но это может стоить дороже, поскольку электрику может потребоваться прокладка кабелепровода, реорганизация автоматических выключателей на главной панели или установка новый автоматический выключатель. Электрик будет оценивать свою работу в зависимости от длины кабеля, который необходимо проложить, и ожидаемого количества рабочего времени.

  Средние затраты электрика-подмастерья на установку розетки на 220/240 вольт составляют около 300 долларов.

• 06 из 12

  Установка трехпозиционных переключателей

  Сяобин Ян / Getty Images

  Квалифицированный электрик может установить комплект трехпозиционных выключателей за один-два часа. Будьте готовы заплатить от 100 до 200 долларов за коммутатор. Ожидайте платить больше, если электрик устанавливает выключатели в двух местах, требуя новых кабелей и настенных коробок.

• 07 из 12

  Замена автоматического выключателя

  Ель / Кевин Норрис

  Автоматические выключатели могут со временем изнашиваться, и когда это происходит, немногие домовладельцы чувствуют себя комфортно, работая в главном сервисном щите, чтобы самостоятельно заменить выключатель. В среднем по стране стоимость замены неисправного автоматического выключателя электриком составляет от 100 до 160 долларов США, включая работу и материалы.

  Однако на самом деле это относительно простая работа, и домовладелец, который кое-что знает о проводке, может легко заменить автоматический выключатель по стоимости устройства, которая может варьироваться от 10 до 40 долларов, в зависимости от типа выключателя.

  Предупреждение

  Экономия денег не является достаточным основанием для самостоятельного ремонта электрооборудования, если только вы не обладаете достаточными знаниями и навыками. Электричество ведет себя очень логично, что становится легко понять с опытом, но оно может убивать и убивает людей, которые совершают ошибки.

  Смотреть сейчас: Как безопасно снять и заменить автоматический выключатель

• 08 из 12

  Обновление электрической службы

  Jetta Productions/Getty Images

  Если вы похожи на многих людей в старых домах, вполне вероятно, что электрические услуги недооценены для требований современного дома и содержащихся в них электроприборов. 60-амперные сети, которые когда-то были стандартными, были установлены в то время, когда большинство отопительных приборов работали на газе. В современных домах ток в 100 ампер считается абсолютным минимумом, и даже этого будет недостаточно для больших домов или домов с большим количеством электроприборов. 200-амперная сеть теперь распространена в больших домах, а 400-амперная сеть часто устанавливается в очень больших домах с большим количеством электроприборов, таких как нагреватели для бассейнов и системы лучистого пола.

  • Модернизация до 100-амперной сети: От 850 до 1600 долларов США
  • Модернизация до 200-амперной сети: от 1300 до 2500 долларов США
  • Модернизация до 400-амперной сети: от 2000 до
  долларов США

  Когда электрик модернизирует электрическую сеть, компания, поставляющая электроэнергию, установит новый счетчик, отсоединит, вводные провода, защитную головку и панель автоматического выключателя. Однако они не будут заменять какие-либо электрические цепи или устанавливать новые цепи за эту базовую стоимость. Электрик установит основание счетчика.

• 09 из 12

  Ремонт электропроводки в доме



  Изображения героев/Getty Images

  Затраты на замену проводки в доме со старой проводкой, такой как проводка с ручкой и трубкой, могут значительно различаться в зависимости от того, насколько доступна проводка, и от того, производятся ли в то же время другие улучшения, такие как обновление основного обслуживания. или добавление новых цепей. Замена электропроводки в доме, в котором необходимо открыть стены для прокладки новых кабелей, будет стоить значительно дороже, чем в доме, в котором кабели можно легко провести через полости в стенах, потолке и полу.

  Средние расходы по размеру дома

  • 1000 квадратных футов: от 2700 долл. США (от 1600 до 3800 долл. США)
  • 1 200 квадратных футов: от 3 200 долл. США (от 900 долл. США до 4500 долл. до 5600 долл. США)
  • Дом площадью 2000 квадратных футов: 5400 долл. США (от 3200 долл. США до 7 600 долл. США)
  • до дома в размере 6,500 квадратных футов: 6 600 долл. США (от 3 900 долл. США до 9 400 долл. США)
  • 3000 квадратных футов: от 8,100 долл. США (от 4,800 долл. США по
  • квадратных футов.

  Этот вид работы по перемонтажу включает удаление как можно большего количества устаревшей проводки, прокладку нового кабеля NM и подключение его к существующим устройствам и выключателям. Затраты увеличатся, если вы также замените светильники и устройства или обновите основной сервис.

• 10 из 12

  Электропроводка в новом доме или пристройке

  Ель / Кевин Норрис

  Прокладка проводки в новом доме или пристройке, как правило, немного дешевле, чем затраты на перемонтаж существующей системы. Это связано с тем, что черновая проводка выполняется при открытых стенах и потолках, что значительно упрощает прокладку кабелей.

  Довольно точную оценку затрат на черновую проводку можно рассчитать, определив погонные метры всех стен и умножив их на 8 долларов. Например, средний дом площадью 2000 квадратных футов обычно имеет около 450 погонных футов стен. Затраты на электропроводку дома составляют около 3800 долларов 9.1373 в среднем по стране.

  Обратите внимание, что хотя эти предварительные затраты включают кабельные и электрические коробки, они не включают установку устройств или осветительных приборов, которые включают дополнительные расходы.

• 11 из 12

  Электропроводка гаража



  Изображения Магуи/Getty Images

  Довольно часто в старом гараже полностью отсутствует электроснабжение, но обновление 2017 года NEC (Национальный электротехнический кодекс) требует, чтобы гараж обслуживался по крайней мере одной 20-амперной цепью с по крайней мере одной дуплексной розеткой с защитой GFCI рядом с каждый автомобильный отсек. Эта цепь не может обслуживать розетки снаружи гаража.

  Вообще говоря, вы не обязаны обновлять существующий гараж, чтобы соответствовать новым требованиям кодекса, но вы можете сделать это, чтобы соответствовать кодексу. И это может быть особенностью продажи, если вы планируете продать свой дом.

  Стоимость данной работы может варьироваться в зависимости от сложности работы. Например, если гараж является отдельным, требующим подземного фидерного кабеля, доставляющего новую цепь, стоимость будет значительно больше, чем если бы вы просто протягивали проводку в пристроенный гараж. Или, если вы устанавливаете розетки на 240 вольт для подзарядки электромобиля, затраты будут больше.

  Затраты на добавление цепей в гараж колеблются от 1200 до 2500 долларов США, , причем верхняя граница диапазона соответствует отдельно стоящим гаражам, в которых подземный питающий кабель должен быть проложен под землей, идущей от главной сервисной панели к гаражу.

• 12 из 12

  Электропроводка в подвале

  Отделка подвала — очень распространенный проект реконструкции дома, и часть этой работы включает в себя добавление одной или нескольких электрических цепей, настенных розеток и осветительных приборов. Типичные затраты на электропроводку в подвале площадью 1000 квадратных футов составляют от 800 до 1500 долларов, в зависимости от количества встроенных светильников и спален в подвале. Нижний ценовой диапазон предназначен для больших открытых пространств; более высокие затраты на подвалы, которые подразделяются на отдельные комнаты. Затраты могут возрасти, если требуется дополнительная электрическая панель или если в вашем подвале будет сложная мультимедийная проводка.

  В эту стоимость входит прокладка кабеля, установка коробок и подключение. Стоимость светильников и других устройств оплачивается дополнительно.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Сколько стоит модернизация или замена электрической панели?. HomeGuide.

2. Сколько стоит прокладка или замена проводки в доме?. HomeGuide.

Какова средняя стоимость электропроводки дома?

Типичный диапазон:

$554 — 2298 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 476 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 июля 2022 г.

Рассмотрено Сальваторе Кутрона, Лицензированный мастер-электрик.

Автор HomeAdvisor.

Установка новой электропроводки стоит от 554 до 2298 долларов при средней стоимости 1413 долларов. Это примерно половина стоимости замены электропроводки в вашем доме. Это потому, что гораздо проще добавить электрические провода в новую постройку, чем добавить проводку в существующую структуру с готовыми стенами. Средняя стоимость перемонтажа включает в себя провода, розетки, панели, выключатели, оплату труда и прочие расходные материалы.

На этой странице:

1. Калькулятор стоимости монтажа электропроводки
   1. Затраты на установку электропроводки в новом строительстве
      1. Аншлаг
      2. Дополнения
      3. Флигель
   2. Стоимость электропроводки по квадратным футам
      1. Стоимость установки электропроводки по типу провода
         1. Многопроводник
         2. Экранированная витая пара
         3. Коаксиальный кабель
         4. Прям Похоронен
         5. Металлическая оболочка BX/AC
         6. Подземный питатель
         7. Двойной ведущий
         8. Неметаллическая оболочка
         9. Лента
      2. Стоимость установки электрощита
         1. Факторы стоимости установки электропроводки
            1. Материалы
            2. Труд, работа
            3. Разрешения
         2. Сделай сам против найма профессионала
            1. Часто задаваемые вопросы

            Калькулятор стоимости монтажа электропроводки

            Рассчитаем для вас данные о затратах. Где вы находитесь?

            Где вы находитесь?

            Почтовый индекс

            Среднее по стране	1413 долл. США
            Типовой диапазон	$554 — 2298 долларов США
            Низкий уровень — высокий уровень	$125 — 5000 долларов

            Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 476 участников HomeAdvisor.

            Затраты на установку электропроводки в новостройках

            Установка электропроводки в новостройках стоит от 3 до 5 долларов за квадратный фут , включая рабочую силу, материалы и разрешения. Если вы выберете только «черновую» проводку, вы заплатите от 2 до 4 долларов за квадратный фут . Когда подрядчики «черново монтируют» проводку, они ее монтируют, но не заканчивают. Вместо того, чтобы устанавливать розетки и бытовую технику, они заглушат проводку.

            В целом черновые и отделочные работы включены в стоимость новой проводки по цене от 3 до 5 долларов за квадратный фут. Однако, если вы решите сэкономить деньги и выполнить черновую работу самостоятельно, вам все равно понадобится электрик, который проверит вашу работу и выполнит электрические соединения. Некоторые электрики взимают почасовую оплату по цене от 90 463 от 50 до 100 долларов 90 464 или за квадратный фут по цене от 2 до 4 долларов.

            Полный дом

            Электропроводка полного дома стоит от 3 до 5 долларов за квадратный фут . Небольшой дом площадью 800 квадратных футов будет стоить от 2400 до 4000 долларов . Экспансивная недвижимость площадью 3000 квадратных футов будет стоить от 9000 до 15000 долларов .

            Достройки

            Подключение к новому дому стоит от 3 до 5 долларов за квадратный фут . Например:

            • Средний гараж (288 квадратных футов): $ 865–1440

            • Средняя кухонная реконструкция (151 кв. 1440–2400 долларов .

            • Средний подвал (1000 квадратных футов): 3000–5000 долларов США

            Флигель

            Стоимость подачи электроэнергии в отдельно стоящие хозяйственные постройки составляет от 2 до 946 долларов США за квадратный фут4 плюс стоимость электрического кабеля 2–946 долларов США за квадратный фут4 над или под землей. Прокладка кабеля под землей стоит дополнительно от 3 до 12 долларов за погонный фут , в зависимости от того, насколько далеко вам нужно его удлинить.

            На вашем земельном участке также могут потребоваться земляные работы для успешной прокладки кабеля и кабелепроводов под землей или более прочный кабель, устойчивый к погодным условиям и другим элементам.

            Как и при любом новом пристройке, как внутри, так и снаружи, вам необходимо учитывать размер флигеля, как далеко он находится от вашего дома и сколько проводки ему нужно. Например, в небольшом сарае в 10 футах от вашего дома может потребоваться только пара розеток и светильник (около 100 долларов США). С другой стороны, в более крупной мастерской, которая находится в 100 футах от вашего дома, могут потребоваться подключения для приборов, инструментов и дополнительного освещения (до 4600 долларов США ).

            Стоимость электропроводки на квадратный фут

            Вы будете платить от 3 до 5 долларов за квадратный фут за установку новой проводки. В эту цену входят все материалы и работа, включая добавление новой панели, проводов, розеток, выключателей, отделку гипсокартоном и другие сопутствующие работы. В приведенной ниже таблице показаны некоторые распространенные размеры недвижимости и сколько обычно стоит установка новой проводки в каждом из них.

            Площадь в футах	Общая стоимость	Средняя общая стоимость
            г. 800 кв. футов	2400 – 4000 долларов	3200 долларов США
            1000 кв. футов	3000 – 5000 долларов	4000 долларов
            1300 кв. футов	3 900 – 6 500 долл. США	5 200 долларов
            1600 кв. футов	4800 – 8000 долларов	6000 долларов
            2000 кв. футов	6 000 – 10 000 долл. США	8000 долларов
            2500 кв. футов	7 500–12 500 долл. США 905:30	10 000 долларов
            3000 кв. футов	9 000 – 15 000 долл. США	12 000 долларов

            Наймите лицензированного профессионала для ваших электромонтажных работ

            Почтовый индекс

            Получить оценки сейчас

            Стоимость установки электропроводки по типу провода

            Существует девять типов электропроводки, обычно используемых в новых установках, и они различаются по цене от 0,20 до 2,00 долл. США за погонный фут , поэтому вы можете может оказать существенное влияние на общую стоимость вашего проекта электропроводки.

            Тип кабеля	Диапазон стоимости за погонный фут (только материалы)	Средняя стоимость погонного фута (только материалы)
            Многожильный	0,20–0,35 долл. США	0,27 $
            Экранированная витая пара	0,20–0,35 долл. США	0,27 $
            Коаксиальный кабель	0,25–0,35 долл. США	0,30 $
            Прямое захоронение 905:30	0,40–0,50 $	0,45 $
            Металлическая оболочка BX/AC	0,50–0,70 долл. США	0,60 $
            Подземный питатель	0,50–0,70 долл. США	0,60 $
            Двухвыводной	0,60–0,80 $	0,70 $
            Неметаллическая оболочка	0,60–0,80 $	0,70 $
            Лента	1,50–2,00 долл. США	1,75 $ 905:30

            Многожильный провод

            Многожильный провод стоит в среднем 0,27 доллара за погонный фут . Этот тип кабеля обычно используется для развлекательных систем, систем безопасности и других типов аудиовизуального оборудования.

            Экранированная витая пара

            Экранированная витая пара стоит около 0,27 доллара США за погонный фут . Кабели STP используются в коммуникационных и сетевых приложениях, включая соединения Ethernet.

            Коаксиальный кабель

            Коаксиальные кабели стоят 0,30 доллара США за погонный фут и представляют собой аудио-, видео-, коммуникационные и вещательные кабели старой школы.

            Прямые подземные кабели

            Прямые подземные кабели обычно стоят 0,45 доллара США за погонный фут . Вы можете проложить эти кабели под землей без какого-либо защитного канала. Они невосприимчивы к погодным условиям, почвенным условиям и упрямой активности грызунов.

            Кабель BX/AC с металлической оболочкой

            Кабель BX/AC с металлической оболочкой стоит около $0,60 в среднем. Это армированный кабель с защитной металлической оболочкой, что позволяет крепить его к наружной стене без трубы.

            Подземный фидер

            Подземный фидерный кабель стоит 0,60 доллара США за погонный фут . Он предназначен для использования в качестве ответвительного кабеля для обеспечения электроснабжения от вашего дома до второстепенного места, например, в отдельно стоящую надворную постройку, такую ​​как сарай или гараж. Он также часто используется для питания наружного освещения и бассейнов.

            Двойной кабель

            Кабели с двумя выводами стоят около 0,70 доллара США за погонный фут . Двойные отведения — это сбалансированные линии передачи, по которым передаются РЧ-сигналы. Это старые кабели, редко встречающиеся в современных жилых помещениях.

            Кабели с неметаллической оболочкой

            Кабели с неметаллической оболочкой стоят в среднем 0,70 долл. США за погонный фут . Если они не предназначены для наружного использования внутри защитного кабелепровода, их следует использовать только внутри помещений.

            Лента

            Ленточные кабели стоят около 1,75 доллара США за погонный фут . Наиболее часто используемые как часть компьютерной сетевой системы, они обычно не встречаются в стандартных жилых помещениях, если только они специально не запрошены во время строительства или не добавлены после. Ленточные кабели широкие и плоские и передают несколько потоков данных по параллельным проводам.

            Получите лучшую цену на установку электропечи

            Почтовый индекс

            Получить оценки сейчас

            Затраты на установку электрической панели

            Установка новой электрической панели аналогична цене замены или модернизации электрической панели: от 1500 до 4000 долларов. Сумма, которую вы заплатите, зависит от силы тока и местоположения.

            Факторы стоимости установки электропроводки

            На стоимость новой электропроводки влияют три основных фактора. Труд больше всего повлияет на цену вашего проекта, потому что установка проводов для кодирования занимает значительное время. Хотя материалы обычно недороги, крупный проект потребует значительного бюджета на «материалы» — если это позволит, если это необходимо.

            Материалы

            Общее количество ваших материалов будет зависеть от размера вашего проекта и вашей потребности в силе тока.

            • Стоимость проводки всего 0,20 доллара США за погонный фут .

            • Розетки стоят от 3 до 5 долларов за стандартную модель на 120 В, 15 ампер, в то время как смарт-розетки стоят от 30 до 50 долларов за единицу .

            • Выключатели света стоят от 5 до 15 долларов за единицу .

            Стоимость электрического щита варьируется в зависимости от силы тока следующим образом:

            • 100 AMPS: $ 50–200

            • 200 AMP: $ 50–200

            • 400 Amps: $ 400–5009

            • 9
         104104104104104104104104104104104104104104104104104104104104104104104104104104104. стоимость любого проекта электропроводки, потому что это трудоемкий процесс и требует наличия зарегистрированного электрика с высокой степенью квалификации. Наем электрика стоит 40–100 долларов в час . В то время как установка проводки и розетки или двух в небольшой пристройке может занять всего пару часов, электропроводка всей комнаты, включая черновую и чистовую отделку, может занять до двух дней.

         Разрешения

         Скорее всего, ваши подрядчики соберут необходимые разрешения на электромонтажные работы в рамках вашего проекта реконструкции или нового строительства. Это гарантирует, что ваш проект соответствует коду, поэтому обязательно подтвердите, что ваш подрядчик получил надлежащие разрешения. Стоимость вашего разрешения будет варьироваться в зависимости от ваших местных правил, но, как правило, вы можете заплатить от 250 до 500 долларов США .

         Сделай сам вместо найма профессионала

         В большинстве штатов для выполнения электромонтажных работ требуется профессиональный электрик. Кроме того, вы должны предоставить подробные и подробные планы и схемы, а также пройти электротехническую проверку после завершения. На самом деле невозможно установить электропроводку самостоятельно, если вы не являетесь зарегистрированным профессионалом.

         Если вы хотите сэкономить деньги, подумайте о том, чтобы нанять местного электрика для прокладки проводки, но выполняйте отделочные работы самостоятельно, например, повесьте гипсокартон и уберите. Самостоятельное решение аспектов этого проекта может помочь сократить время и трудозатраты.

         Часто задаваемые вопросы о монтаже электропроводки

         Сколько стоит проверка электропроводки?

         Проверки электрооборудования стоят от 125 до 250 долларов .

         Как долго прослужит электропроводка в моем доме?

         Срок службы новой электропроводки в вашем доме зависит от типа проводки и от того, насколько качественно ее проложил электрик. Правильно установленная медная проводка может прослужить более 100 лет.
