Жидкость для отопительной системы частного дома: Антифриз (незамерзающая жидкость) для системы отопления дома

Антифриз (незамерзающая жидкость) для системы отопления дома

Учитывая особенности наших климатических условий, зимой температура может опускаться до отметки 20-30, а то и 40 градусов по Цельсию. А это значит, если отопление не будет функционировать, а в системе будет вода, она замерзнет. Казалось бы, что в это плохого? А дело все в том, что при замерзании (переходе в твердую фазу) вода увеличивается в объеме на 9%. Следовательно, если жидкость замерзает в системе отопления, есть высокая вероятность, что многие составляющие выйдут из строя: трубы, сам котел, краны и прочие элементы.

Антифриз – как незамерзающая жидкость для системы отопления

Бытовой антифриз представляет собой особый теплоноситель, который применяется в различных системах, включая отопительные. В результате существует несколько разновидностей таких смесей, в основе которых лежат водные растворы разных веществ: спиртов, солей, пропиленгликоля, этиленгликоля и прочих. К таким элементам в обязательном порядке добавляются специальные присадки, которые улучшают характеристики растворов. И важным свойством является пониженная температура замерзания.

Антифризы на основе этиленгликоля

В нашей стране популярностью пользуются составы на базе водного раствора этиленгликоля. Во многом такая любовь потребителей к подобному виду антифриза вызвана его доступностью. Ведь на деле такой состав является вредным для здоровья, поэтому нужно исключать его попадание на кожу, тем более в организм. Токсичными являются даже пары смеси. Смертельная доза этиленгликоля для человека – до 5 мл на один килограмм массы тела. Как правило, такой антифриз реализуется в двух видах, отличающихся температурой замерзания:

• -65°С
• -30°С

Чтобы получить требуемую температуру кристаллизации, состав разбавляется водой, желательно, конечно, дистиллированной. Самые часто встречающиеся бренды в России — Hot Blood, Dixis, Nort.

Добавляя определенное количество воды, температура замерзания может находиться в диапазоне от -10°С до -65°С. И нужно понимать, что даже при наступлении температуры кристаллизации есть еще немалый температурный диапазон, при котором сохраняется и жидкость, и лед. Подобное состояние именуется шуга. При таких условиях исключается разрыв системы.

Состав антифризов

В основном антифризы включают разного рода присадки, необходимые для придания раствору необходимых качеств. Например:

• предотвращение разрушение уплотнителей системы;
• растворение и вывод накипи и осадков, которые накапливаются в системе со временем;
• коррозийная защита металлов, которые входят в состав системы отопления.

Заливай и пользуйся?

Казалось бы, если есть проблема – риск замерзания воды в системе отопления — незачем медлить, нужно заливать антифриз. Ведь в наших условиях отключение электроэнергии на продолжительное время – обычное дело, причем без предупреждения.

А значит, в зимнее время могут возникнуть серьезные проблемы в частных домах. Но есть еще одна сложность. Многие производители отопительных котлов категорически не рекомендуют применять антифризы в системах, в которых участвуют их устройства. Возникает резонный вопрос, почему?

Причины, по которым производители котлов отказывают в использовании антифриза

Производитель «Протерм» (Словакия) заявляет о том, что не несет ответственности за последствия, вызванные применением антифризов. Чугунные котлы, изготавливаемые компанией, не предназначены для взаимодействия с незамерзающими жидкостями. Vaillant (Германия) еще более категоричен, заявляя о том, что в настенных котлах использовать незамерзающие жидкости нельзя! Что касается иных производителей, то здесь все запутаннее. Некоторые из них информируют об использовании в конструкции котлов специальных прокладок из паронита, которые подходят ко многим видам антифризов. Однако при этом не афишируется обратная сторона медали: сложности с уплотнителями – не единственная проблема при применении антифризов.

Какие существуют проблемы при использовании незамерзающей жидкости в отопительных системах?

Проблема №1

Поскольку вода и антифриз имеют различные физические показатели, при проектировании системы отопления следует учитывать, будет использоваться та или иная жидкость. Базовые расчеты делаются, конечно, для воды. Если же планируется использование антифриза, потребуется изменить некоторые параметры системы:

• мощность котла;
• на 60% увеличить напор циркуляционного насоса;
• на 50% увеличить объем расширительного бака;
• на 50% увеличить тепловую мощность радиаторов.

Проблема №2

Антифризы на базе этиленгликоля имеют одну особенность – «не любят» перегрева системы. Например, если в любой точке системы температура превысит критическую для данной марки смеси, произойдет разложение этиленгликоля и присадок, в результате реакции образуются твердые осадки и кислоты.

При выпадении осадков на нагревательные составляющие котла появляется нагар, в результате чего снижается теплообмен, стимулируется появление новых осадков, увеличивается вероятность перегрева.

Образованные при разложении этиленгликоля кислоты вступают в реакцию с металлами системы, в результате чего возможно развитие коррозийных процессов. Разложение присадок способно вызвать снижение защитных характеристик состава по отношению к уплотнителям, что может вызвать течь в местах соединения. Если система имеет цинковое покрытие, использование антифриза недопустимо. При перегреве появляется повышенное пенообразование, а это значит, что гарантировано завоздушивание системы. Следовательно, чтобы все эти явления исключить, нужно жестко контролировать отопительный процесс. Поскольку производителям котлов неизвестны физические свойства используемых теплоносителей (кроме воды), они исключают их применение.

Проблемы №3

Антифризы имеют повышенную текучесть. Следовательно, увеличение количества соединительных мест и элементов влечет за собой рост вероятности образования протечек. Причем в основном такая проблема появляется при остывшей системе, когда отопление выключено. При охлаждении объем металлических соединений уменьшается, появляются микроканалы, по которым и сочится состав. Поэтому важно, чтобы все соединения системы были доступны. Учитывая токсичность антифризов, их нельзя применять для нагревания воды в системах ГВС. В противном случае смесь может попасть в точки разбора горячей воды, что представит опасность для жильцов.

Какой выбрать теплоноситель?

Сейчас набирают популярность, хотя и являются более дорогими, антифризы на основе экологически чистого пищевого пропиленгликоля. Такой состав не вреден для человека, может использоваться в двухконтурных системах. Их гидравлические и теплотехнические характеристики сопоставимы со свойствами этиленгликолевых смесей. Примечательно, что многие производители котлов одобрили использование такого теплоносителя. Стоит также сказать, что оба вида антифризов под разными марками уже изготавливаются в России.

Есть ли альтернатива антифризам?

1. Создание отопительной системы с электронезависимыми котлами.
2. Задействование резервных источников электропитания: аккумуляторных и электрогенераторных.

Последние представляют собой мини-электростанции, которые работают на горючем. Требуют определенных навыков при эксплуатации, а также отдельного помещения. Когда электроэнергия пропадает, аккумуляторное устройство включается, обеспечивая функционирование отопительной системы на восемь и более часов. Когда электроснабжение возобновляется, устройство отключается, начинается зарядка. Цена подобных приборов начинается с отметки в 100 у.е. Для их использования не нужны особые навыки и отдельные комнаты.

Итоги: вода или антифриз?

Сначала нужно определить, насколько высока вероятность продолжительного (больше 24 часов) отключения подачи электроэнергии в загородном доме. Если подобные явления маловероятны, тогда однозначно в систему отопления нужно заливать воду, дополнив ее аккумуляторным источником бесперебойного питания. Если же отключения электроэнергии не просто вероятны, а и происходят регулярно, рекомендуется использовать антифриз. Однако это решение нужно соотносить с характеристиками элементов системы. Также перед использованием смеси рекомендуется сначала проверить, не выпадает ли она в осадок, когда смешивается с водой.

Если такое происходит, тогда стоит использовать дистиллированную жидкость. Как уже отмечалось, использовать антифриз в оцинкованных системах запрещено. Также не следует разбавлять состав более чем на 50 процентов, что снижает антикоррозийные характеристики смеси. Нужно помнить и о старении антифриза, поэтому его придется менять через какое-то время. Обычно срок около пяти лет. Поэтому можно сделать вывод. Нельзя однозначно ответить на вопрос, стоит ли заливать антифриз в систему отопления дома, он лучший теплоноситель. Придется соотнести свои условия с описанными выше, на основании чего и принять решение. Напоследок можно лишь отметить, что с момента активного использования антифризов в отоплении не было отмечено ни одной серьезной аварии. Поэтому статистика говорит о том, что на практике все может быть не так страшно.

какую жидкость для радиаторов и труб отопления выбрать, фото и видео примеры

Содержание:

1. Применение антифриза в системах отопления
2. Жидкость для промывки отопительной конструкции
3. Выбор жидкости для отопительных систем
4. Выбор антифриза для труб и радиаторов
5. Нежелательное применение антифриза с этиленгликолем
6. Особенности процесса изготовления антифриза
7. Виды присадок для антифриза
8. Преимущества и недостатки антифриза

От того, какой вид жидкости используется в качестве теплоносителя в отопительной конструкции, зависит эффективность ее функционирования, стоимость обслуживания и срок эксплуатации. В том случае, когда в качестве жидкости для отопительных систем используется вода, необходимо довольно часто спускать попавший воздух из расширительного бачка с помощью специального крана. Располагают данную емкость в самой высокой точке конструкции теплоснабжения.

Необходимость в данной процедуре вызвана тем, что в воде содержится кислород, со временем вызывающий коррозийные процессы. Они происходят внутри трубопровода и радиаторов и могут привести к полному выходу из строя этих элементов отопительной системы.

Из всех видов жидких теплоносителей потребители предпочитают использовать воду, поскольку она имеет большую теплоемкость, а именно способна продолжительное время сохранять степень нагрева. Такие ее характеристики являются причиной широкого использования для обогрева домов.

Применение антифриза в системах отопления

Незамерзающая жидкость для отопительных систем известна как антифриз. На фото можно увидеть, как выглядят упаковки с этим теплоносителем. Даже в самые суровые морозы он не замерзает, поэтому его широко задействуют при наличии наружных труб для теплоснабжения. Коррозийные процессы в трубопроводах и батареях, если используется антифриз для системы отопления, значительно снижаются, а значит, долговечность отопительной конструкции увеличивается. Также на внутренних поверхностях элементов системы не образуется накипь.

Выбирается незамерзающая жидкость в систему отопления дома в зависимости от финансовых возможностей владельца объекта недвижимости. Кроме этого имеет значение, будут ли в процессе эксплуатации трубы находиться под влиянием низких температур.

Жидкость для промывки отопительной конструкции

Помимо теплоносителя для отопительных систем нужно также подобрать средство для промывки ее элементов. В частных домовладениях для этих целей обычно используют водопроводную воду. Для качественного выполнения такой работы необходимо на протяжении одного часа заполнять систему раствором, содержащим каустическую соду, который прекрасно справляется с накипью и местами, где имеются коррозийные образования (прочитайте также: «Средство для промывки теплообменников котлов»).

Выбор жидкости для отопительных систем

Перед тем, как подобрать жидкость для отопительных систем, следует определить, какой должна быть температура замерзания теплоносителя. Существенным фактором, оказывающим влияние на выбор, является то, что ведущие компании-производители отопительного оборудования обычно отдают предпочтение исключительно воде.

Правда, некоторые из них допускают применение в системе отопления водно-спиртового раствора и сохраняют гарантию на поставляемую продукцию. Недостаток спирта, используемого в отопительной конструкции, заключается в том, что он в процессе эксплуатации испаряется в количестве 5 литров в течение одного года. Еще одним немаловажным моментом является токсичность и другие характеристики жидкого теплоносителя.

Выбор антифриза для труб и радиаторов

Чтобы подобрать жидкость для отопительных систем, учитывают вид конструкции для обогрева и материалы, из которых изготавливают ее элементы. При производстве такого оборудования в основном задействуют сталь, чугун, алюминий и пропилен. Большое значение имеет вид используемого топлива, которое предназначается для нагрева котла.

Для теплоагрегатов, функционирующих на жидком или твердом виде топлива, применяют в качестве теплоносителя разные жидкости. Поскольку антифриз обладает невысоким коэффициентом поверхностного натяжения, он характеризуется тягучестью. По этой причине при применении данного вида теплоносителя все узлы, резьбовые и сварные соединения системы должны обладать абсолютной непроницаемостью.

Антифриз не относится к жидкостям, имеющим конкретный химический состав. Данное название является обобщенным понятием, означающим любую из низкозамерзающих смесей. Антифриз используют для охлаждения двигателей и агрегатов внутреннего сгорания, работающих при температуре ниже нулевой отметки. Читайте также: «Какой теплоноситель для алюминиевых радиаторов отопления лучше использовать».

Нежелательное применение антифриза с этиленгликолем

Когда используют незамерзающую жидкость для труб отопления и других элементов отопительной конструкции, необходимо знать, что в ее составе присутствует этиленгликоль, который является химически ядовитым веществом. Поэтому для безопасной эксплуатации такого теплоносителя, следует соблюдать определенные правила безопасности.

Если возможно попадание теплоносителя из отопительной конструкции в систему водоснабжения, тогда нужно применять только антифриз, в основе которого находится пропиленгликоль, поскольку он менее токсичен. Правда, он не такой эффективный.

До того как залить теплоноситель в ранее используемую отопительную конструкцию, ее предварительно промывают специально для этого предназначенным средством.

Особенности процесса изготовления антифриза

При производстве антифриза имеет значение, какая используется для этого вода. Поскольку от появления накипи спасает только дистиллированная вода, которая не содержит в своем составе соли. Чтобы понизить агрессивное влияние коррозии на внутреннюю поверхность элементов отопительной конструкции, в незамерзающую жидкость для радиаторов отопления и трубопроводов добавляют присадки, играющие роль ингибиторов в разрушающих металл химических реакциях.

Виды присадок для антифриза

Присадки, которые добавляют в антифриз, подразделяются на три группы:

• ингибиторы неорганические — нитраты, силикаты, фосфаты т. д.;
• гибридные добавки — органические и неорганические;
• карбоксилатные – появились недавно, но считаются наиболее перспективными в использовании присадками.

Когда в качестве теплоносителя используется незамерзающая жидкость для радиаторов отопления и трубопроводов, это позволяет использовать отопительную конструкцию в самые суровые зимние морозы.

Преимущества и недостатки антифриза

Основным преимуществом антифриза считается то, что он не замерзает при минусовых температурах. Эта жидкость отличается от воды тем, что образует аморфную структуру. Антифриз не обладает способностью увеличивать свой объем и тем самым его применение не приводит к разрушению отопительных систем. После того как температура становится плюсовой, он вновь обладает жидкой консистенцией и может выполнять свое функциональное назначение.

Что касается недостатков антифриза, то они следующие:

• у незамерзающей жидкости при рабочей температуре теплоемкость примерно на 10-15% ниже, чем у воды и по этой причине она меньше накапливает тепло, что сказывается на затратах потребителей – им необходимо будет покупать более дорогие и мощные отопительные радиаторы;
• вязкость антифриза превышает данный показатель по сравнению с водой в 4-5 раз, что снижает скорость передвижения его по системе;
• для предупреждения завоздушивания системы отопления необходимо установить расширительный бак большого объема, поскольку при сравнении с водой коэффициент теплового расширения у антифриза больше;
• в процессе циркуляции незамерзающая жидкость может вспениться, что приводит к ограничению возможности регулировки системы (при применении термостатов).

Для удаления пузырьков воздуха необходимо после заполнения антифризом отопительной конструкции на протяжении 2-3 часов выдержать ее без давления. Также нельзя перегревать незамерзающую жидкость, иначе она потеряет свои первоначальные физические свойства.

На видео показан процесс заливки жидкости в систему отопления:

Незамерзающая жидкость для системы отопления дома: какую выбрать?

Автономные системы отопления в загородных домах могут работать на различных принципах. Очень популярной конструкцией для создания частных отопительных систем является оборудование с жидким теплоносителем.

Частный дом с незамерзающей жидкостью в системе отопления

Она состоит из нагревательного котла, системы трубопроводов и отопительных радиаторов.

Обычно в качестве теплоносителя используется обычная вода. Для того, чтобы предотвратить образование накипи в такую «техническую» воду зачастую добавляют химические присадки. Но такая система требует постоянного нагрева – в случае замерзания воды внутри трубопроводной системы последняя выходит из строя. Для того, чтобы обеспечить возможность пауз в работе используется незамерзающая жидкость для отопления.

Содержание

• Почему в системе отопления лучше использовать незамерзающую жидкость, а не воду?
• Можно ли использовать антифриз?
  • Что такое промывочная жидкость для отопительной системы и нужно ли ее промывать?
  •  Как выбрать жидкость для отопительной системы?
  • Использование спирта в качестве теплоносителя
• Какую марку антифриза выбрать?
  • Последствия применения незамерзайки с этиденгликолем
  • Какие присадки добавляются в незамерзающую жидкость?
  •  Преимущества и недостатки теплоносителя на основе антифризов
  • Обучающее видео по незамерзающим жидкостям для систем отопления в частных домах

Почему в системе отопления лучше использовать незамерзающую жидкость, а не воду?

Незамерзающая жидкость (или антифриз) в системе отопления существенно упрощает работу с оборудованием. Если вы используете в качестве теплоносителя обыкновенную воду, то отопительную систему приходится оборудовать дополнительными устройствами, например крана для выпуска воздуха из расширительного бачка. Кроме того, в варианте не постоянно используемого загородного дома – воду в отопительную систему придется сливать или заливать при каждом посещении, иначе зимой она просто замерзнет.

С одной стороны вода обладает большей теплоемкостью и при перемещении по трубопроводам системы отопления дольше сохраняет тепло. Именно это обуславливает более широкое применение воды, как теплоносителя в частных загородных домах.

Можно ли использовать антифриз?

схема теплоснабжения с антифризом вместо воды

Антифризы или незамерзающие жидкости известны практически каждому. Они широко используются в системах охлаждения автомобилей в зимний период. В автомобильном двигателе антифриз переносит излишнее тепло от двигателя, охлаждая его. При этом даже в самые сильные морозы он не замерзает. Именно эти свойства – способность переносить тепло даже в самые низкие температуры и обусловили использование антифризов для строительства систем отопления. Особенно актуально применение такого теплоносителя в системе, часть трубопровода которой проходит по открытой местности.

Хорошей особенностью «незамерзайки» является и то, что она меньше, чем обычная вода провоцирует образование коррозии на внутренней поверхности трубопроводных систем. Еще одним несомненным плюсом является отсутствие в незамерзающих жидкостях взвешенных растворов известняка – таким образом вы можете не беспокоиться по поводу возможного образования накипи.

Существует несколько модификаций незамерзающих жидкостей, которые можно использовать в отопительных системах .Выбор конкретной разновидности производится с учетом климатических условий и конфигурации системы отопления вашего дома.

Что такое промывочная жидкость для отопительной системы и нужно ли ее промывать?

Кроме собственно теплоносителя – при эксплуатации отопительной системы вам придется еще приобрести жидкость, предназначенную для промывки трубопроводом и радиаторов отопления.

Конечно, в крайнем случае можно провести промывку внутренней поверхности труб и обычной водопроводной водой, но лучше это сделать все-таки с помощью специальных жидкостей, в которые введены специальные химические добавки.

промывка отопления

Альтернативным вариантом промывки может являться использование воды с добавленным в нее раствором каустической соды. Такая смесь заливается в систему отопления и примерно в течении часа остается внутри ее. Раствор соды вступает в контакт с накипью на внутренней поверхности системы и растворяет ее. Кроме того, раствор соды растворит участки с коррозией.

 Как выбрать жидкость для отопительной системы?

• Прежде всего необходимо определить рабочие параметры системы. Здесь вам будут важны два крайних значения – максимальная температура теплоносителя при нагреве в котле и минимальная температура окружающего воздуха.
• Далее вам необходимо внимательно изучить технические характеристики вашей отопительной системы. Собственно, основное внимание нужно обратить на характеристики теплообменника в котле. Некоторые производители могут не допускать использование незамерзающих жидкостей.
• И, наконец, после определения допустимости использования незамерзающей жидкости и ее возможных температурных параметров – приступайте непосредственно к выбору марки жидкости, делая упор на ее наименьшую токсичность. Все-таки отопительная система будет расположена в жилом помещении, и возможные утечки жидкости не должны приводить к отравлениям.

Использование спирта в качестве теплоносителя

Как бы не кощунственно это звучало для мужского уха – но допускается использование спирта в качестве теплоносителя. Спирт не замерзает и может использоваться в широком диапазоне температур. Естественно в таком качестве используется технический спирт, который для человека является смертельным ядом. Однако многие производители котлов и теплообменников критические относятся к использованию в качестве теплоносителя таких жидкостей как бишофит или этиленгликоль.

бишофит

Минусом использования чистого спирта в качестве теплоносителя является его высокая испаряемость – примерно пять литров за год у вас будет испаряться через микроскопические поры в системе.

Какую марку антифриза выбрать?

Немаловажным фактором при выборе незамерзающей жидкости для отопительной системы станет подбор совместимости жидкости с материалом изготовления трубопроводной системы. Так, в качестве материала изготовления труб в системах отопления могут использовать полипропилен, алюминий, сталь или чугун. С каждым из материалом определенные марки незамерзающих жидкостей могут вести себя по-разному.

незамерзайка «Теплый дом»

Кроме того очень важен и максимальный температурный режим, которому будет подвергаться жидкость-теплоноситель. Этот параметр во многом зависит от топлива, используемого в отопительной системе. Так жидкие сорта топлива, например солярка имеют гораздо большую температуру горения, нежели обычные березовые дрова. Соответственно и жидкость-теплоносителя в таких системах будет нагреваться в большей степени.

При использовании антифриза необходимо учитывать и его повышенную текучесть и проницаемость, вызванную небольшим коэффициентом поверхностного натяжения. Вследствие этого антифризы могут просачиваться буквально сквозь мельчайшие поры в соединениях. Таким образом использование антифриза предусматривает тщательную ревизию всех соединительных узлов в системе отопления вашего дома.

Учтите, что разные марки антифризов от разных производителей могут иметь разный химический состав. «Антифриз» — это просто общее название рода незамерзающих жидкостей. Соответственно поведение каждой жидкости с индивидуальным химическим составом будет также индивидуальным.

Последствия применения незамерзайки с этиденгликолем

Очень часто в состав незамерзающей жидкости производителями вводится этиленгликоль. Помните, что этиленгликоль представляет собой агрессивное и ядовитое химическое вещество. Вследствие этого при эксплуатации систем отопления с теплоносителем-антифризом необходимо соблюдать ряд мер безопасности. В любом случае при использовании незамерзающих жидкостей система теплоснабжения и система горячего водоснабжения вашего дома должны быть физически разделены, чтобы не допустить смешивания используемых в них жидкостей. В крайнем случае, при реальной возможности попадания теплоносителя в систему горячего водоснабжения необходимо использовать пропиленгликоль. Он обладает меньшей эффективностью, чем этиленгликоль, но гораздо менее токсичен.

Перед первой заливкой незамерзающей жидкости в отопительную систему не забудьте провести промывку внутренней поверхности трубопроводов.

Как производят антифриз?
Основным компонентом незамерзающих жидкостей является обычная вода. И от ее качества и чистоты во много зависит эффективность работы отопительной системы. Дело в том, что мельчайшие примеси загрязнения в воде являются теми участками, вокруг которых начинается ее замерзание. Хорошо очищенная, дистиллированная вода не замерзает даже при небольших минусовых температурах.

Кроме того, примеси в воде – это и есть накипь, которая образуется на внутренних стенках трубопроводах. Чем чище будет вода, используемая при производстве незамерзающей жидкости – тем меньше вероятность образования накипи, тем меньше

Для снижения негативных эффектов при производстве «незамерзайки» используются различные химические присадки. Они полностью растворяются в воде и препятствуют началу коррозии металлических поверхностей, играя в происходящих химических реакциях роль ингибиторов.

Какие присадки добавляются в незамерзающую жидкость?

Среди химических присадок, используемых при производстве «незамерзаек» можно выделить следующие:

• Ингибиторы, то есть вещества, тормозящие химические реакции с металлом. К нем можно отнести силикаты и фосфаты.
• Гибридные присадки, выполняющие одновременно несколько функции. Эти смеси бывают на органической и на неорганической основе.
• Добавки на основе карбосиликатов. Это довольно свежее решение в этой отрасли и оно имеет широкую перспективу в развитии.

 Преимущества и недостатки теплоносителя на основе антифризов

Самым главным преимуществом жидкостей на основе антифризов при их использовании в отопительных системах является из способность сохранять текучее состоянии при отрицательных температурах. Даже при очень низкой температуре такая жидкость не становится твердым веществом а образует субстанцию, напоминающую кашицу, которая не сможет повредить трубопроводы и оборудование вашей системы. Кроме того, при низкой температуре и частичном замерзании антифриз не увеличивается в размерах. После повышения температуры он полностью восстанавливает свои свойства.

Но за такую эффективность при низких температурах антифризу приходится расплачиваться пониженной теплоемкостью, которая снижена на величину до 15 процентов относительно обычной воды. Это приводит к повышенному расходу энергоносителей для нагрева жидкости в отопительной системы. Также при использовании «незамерзаек» придется использовать более мощные радиаторы отопления, с большим количеством секций. Антифриз более вязок, чем вода и перемещать его по системе придется более мощными насосами.

Учтите, что после заполнения системы отопления незамерзающей жидкостью ей необходимо дать выстояться в течении двух-трех часов. За это время из жидкости выйдет присутствующий в ней воздух. Только после этого в системе можно создавать рабочее давление.

Чтобы избежать подсоса воздуха в жидкость в ходе работы системы – в ней необходимо установить расширительный бачок. По сравнению с системами, работающими на воде бачок должен иметь больший объем, что связано с большим коэффициентом расширения от тепла для «незамерзаек». Также незамерзающая жидкость может иметь склонность к вспениванию, что также должно компенсироваться бачком расширения.

При эксплуатации отопительной системы с антифризом недопустимо допускать ее перегрева, что может привести к необратимым последствиям и потребовать полной замены жидкости в системе.

Обучающее видео по незамерзающим жидкостям для систем отопления в частных домах

Использование гликоля в водяных системах отопления

Гликоль

, также называемый антифризом, является важным соединением, которое производители HVAC используют для защиты водяных систем отопления в холодном климате. При добавлении в воду гликоль снижает температуру замерзания полученной смеси, благодаря чему она остается жидкой даже в суровую зимнюю погоду.

Без гликоля простое отключение источника тепла более чем на день или два может привести к замерзанию всей системы; образование льда, который, вероятно, приведет к разрыву труб и значительному повреждению жилища водой. Добавление гликоля в воду предотвращает такие катастрофы, но часто снижает производительность системы. Однако высококачественный гликоль может снизить этот риск.

Промышленность HVAC использует два типа гликоля в водяных системах отопления:

• Этиленгликоль. Исторически популярный и очень эффективный антифриз, современные специалисты по HVAC стараются избегать использования этиленгликоля из-за его токсичности. Тем не менее, он обычно применяется в промышленных условиях, где строгие правила предотвращают любую возможность его просачивания в питьевую воду.
• Пропиленгликоль. Более современное соединение, пропиленгликоль, является эффективным антифризом, признанным FDA безопасным. Специалисты по HVAC используют этот антифриз в жилых и коммерческих помещениях. Пропиленгликоль также является предпочтительным антифризом для промышленного применения в пищевой промышленности.

Гликоль Характеристики

Гликоль имеет более высокую вязкость и более низкие характеристики теплопередачи, чем вода. По этой причине инженеры HVAC обычно разбавляют гликоль водой внутри водяных систем отопления. Максимально рекомендуемое соотношение для разбавления гликоля водой составляет 1:2. Концентрация гликоля ниже 50 % позволяет избежать чрезмерной нагрузки на производительность котлов и насосов системы, а также устраняет риск повреждения в условиях низкотемпературного климата.

По этой причине проектировщики систем HVAC должны обращать пристальное внимание на минимальную температуру, которую они ожидают получить в той или иной конкретной системе. Количество гликоля, включенного в систему, в идеале должно предотвращать замерзание при этой температуре без превышения параметров концентрации — это обеспечивает наилучшую возможную производительность.

Выбор гликоля для водяных систем отопления

Sentinel X500 Glycol — это соединение на основе пропиленгликоля, которое содержит уникальную смесь химических веществ, замедляющих коррозию. Эти добавки предотвращают деградацию системы, значительно продлевая срок службы водяных нагревательных приборов и гликоля, используемого в системе.

В то время как срок службы большинства неингибированных гликолевых продуктов составляет от трех до пяти лет, предварительно смешанный гликоль Sentinel X500 может прослужить до 20 лет без необходимости замены. Предварительно смешанный гликоль Sentinel использует чистую воду с нейтральным pH, что является важным фактором продления срока службы, поскольку «тяжелая/жесткая вода» содержит микроэлементы и другие минеральные примеси, которые сокращают срок службы гликоля и вызывают коррозию гидравлических насосов, котлов, клапанов и арматура.

Установщики систем отопления, вентиляции и кондиционирования воздуха, имеющие доступ к воде с нейтральным pH, также могут приобрести Sentinel X500 в концентрации 100 %. Это идеально, когда для конкретных рабочих требований, которые должны быть выполнены, необходимы определенные проценты смеси.

Так ли важно качество воды?

Некоторые специалисты по HVAC считают качество воды само собой разумеющимся. Однако он может играть и играет важную роль в обеспечении бесперебойной работы водяных систем отопления. Следовые отложения металлов и других загрязняющих веществ могут образовывать шлам, который блокирует компоненты гидравлической системы и снижает ее эффективность. Со временем отложения осадка повреждают систему и истощают ингибиторы коррозии, создавая идеальные условия для внутренней коррозии и, в конечном итоге, сокращая срок службы системы.

Чтобы обеспечить наилучшие результаты, не используйте водопроводную воду, если вы не уверены, что вода вашего местного муниципалитета имеет приемлемый уровень pH (нетипичный). Если смешивание гликоля является предпочтительным методом, используйте деминерализованную воду или воду, которая была дистиллирована, деионизирована или профильтрована через систему обратного осмоса.

Похожие сообщения

27 июня, 2019

Обновление линейки коммерческих HRV и ERV Greentek

01 фев, 2019

EP Sales теперь представляет GREE

02 авг, 2018

EP Продажи продуктов Greentek IAQ

23 апр, 2018

Как работают детекторы газа?

12 фев, 2018

Электрические котлы против газовых котлов

09 Янв, 2018

Какой паровой увлажнитель лучше всего подходит для вашего применения?

22 декабря 2017 г.

Холодный климат? Рассмотрим электрические нагреватели для дополнительного тепла

22 ноя, 2017

Каковы преимущества водяного теплого пола?

Популярные сообщения

EP Sales поддерживает большой ассортимент продукции и запчастей Thermolec и Greentek для удовлетворения потребностей наших клиентов.

Какая самая эффективная система отопления для вашего дома?

Отопление дома является важным фактором в зимние месяцы, даже в районах, где температура редко опускается ниже нуля. Расходы на отопление могут легко потреблять почти половину среднего энергетического бюджета домохозяйства, что делает энергоэффективность важной целью для тех, кто хочет сократить расходы на домашний комфорт. Если вам нужна новая система отопления дома, у вас есть несколько вариантов высокоэффективной и недорогой работы, которая будет поддерживать тепло и комфорт в вашем доме в течение многих лет.

Команда Air Experts много знает о домашнем отоплении благодаря нашему опыту предоставления услуг HVAC в районе Роли, Северная Каролина, с 1986 года. Если вам нужна помощь в выборе лучшей системы домашнего отопления для вас, просто позвоните нам по телефону 919 -480-2727 сегодня!

Почему высокая эффективность?

Самая простая причина для выбора высокоэффективной системы отопления заключается в том, что ее эксплуатация будет стоить намного дешевле, чем менее эффективная модель. Высокоэффективные системы часто могут сократить текущие расходы наполовину или более, а самые эффективные типы систем отопления сокращают счета до 70 процентов. Хотя вначале более эффективная система обычно дороже, в конечном итоге она может привести к значительной экономии.

Помните, что какой бы тип отопительной системы вы ни купили, она должна быть надлежащего размера для обеспечения необходимого вам уровня обогрева. В данном случае размер системы – это ее функциональная способность вырабатывать тепло. Попросите специалиста по системам отопления, вентиляции и кондиционирования воздуха рассчитать отопительную нагрузку вашего дома, чтобы определить, сколько тепла необходимо. Обладая этой информацией, вы и ваш подрядчик сможете найти систему отопления, которая лучше всего подойдет для вас.

Поиск наиболее эффективной системы отопления: тепловые насосы

Для домовладельцев, которым нужна самая эффективная система отопления, лучшим кандидатом являются тепловые насосы. Они работают по принципу улавливания тепла и перемещения его с места на место, удаления его из вашего дома для обеспечения охлаждения летом и привнесения тепла с улицы для обогрева зимой. Тепловые насосы могут быть удивительно эффективными, иногда производя в четыре раза больше энергии, чем электричество, которое их питает. В целом, тепловые насосы — хороший выбор для умеренного климата, например, в районе Роли.

Тепловые насосы очень безопасны для окружающей среды. Их высокая эффективность означает, что они потребляют меньше электроэнергии, но при этом обеспечивают эффективное отопление. Они не сжигают ископаемое топливо для выработки тепла, а это значит, что они не производят выхлопных газов, которые могут повлиять на окружающую среду. Они очень безопасны в эксплуатации, не производя потенциально вредных газов, таких как окись углерода.

Доступны два основных типа тепловых насосов: воздушные и геотермальные.

Воздушные тепловые насосы

Воздушные тепловые насосы улавливают тепло из воздуха, окружающего оборудование, и выделяют его в него. При охлаждении системы используют теплообменные свойства хладагента для отвода тепла от воздуха вокруг внутреннего блока обработки воздуха/змеевика испарителя и передачи его наружу, где оно высвобождается в наружный воздух. При обогреве хладагент забирает тепло из наружного воздуха и приносит его в ваш дом. Тепловые насосы могут извлекать тепло даже из более прохладного наружного воздуха, хотя их эффективность резко снижается, когда температура падает ниже 32 градусов.

В процессе нагрева жидкий хладагент циркулирует между внутренним и наружным блоками теплового насоса. По мере циркуляции хладагент меняет свое состояние с жидкого на газообразное и обратно. Когда хладагент испаряется в газ, он также поглощает тепло из воздуха вокруг наружного блока. Газообразный хладагент попадает в ваш дом после сжатия до жидкой формы. Внутри он выделяет содержащееся в нем тепло. Затем тепло используется для обогрева жилых помещений.

Геотермальные тепловые насосы

Геотермальные системы работают аналогично, за исключением того, что они используют почву за пределами вашего дома или близлежащий водоем в качестве источника захвата и выделения тепла. Серия труб, называемая петлей, закапывается на несколько футов ниже поверхности земли, пробуривается очень глубоко в системе вертикальной петли или погружается в источник воды. Даже на глубине нескольких футов под землей круглый год сохраняется температура от 45 до 60 градусов. Либо вода, либо раствор хладагента циркулирует по контуру, забирая тепло или выделяя его по мере необходимости.

Геотермальные системы обеспечивают наиболее эффективный вид отопления. Они могут сократить счета за отопление до 70 процентов. Как и другие типы тепловых насосов, они очень безопасны и экологичны в эксплуатации. Первоначальные вложения в геотермальную систему могут быть выше, чем в другие виды отопительного оборудования, и вам придется выкопать ямы и траншеи во дворе для размещения труб контура заземления. Тем не менее, геотермальный тепловой насос обычно может окупиться за счет ежемесячной экономии в течение примерно пяти лет. Для этих систем могут быть доступны федеральные и государственные налоговые льготы — для получения дополнительной информации обратитесь к своему подрядчику по отоплению!

Поиск наиболее эффективной системы отопления: печи

Второй по эффективности системой отопления является бытовая печь. Печи, вероятно, являются наиболее распространенным типом системы отопления, используемой сегодня: по отраслевым оценкам, газовые печи установлены примерно в 60 процентах американских домов. Старые печи не очень эффективны, но новые модели содержат новые технологии и функции, которые могут повысить эффективность до чрезвычайно высокого уровня.

Три наиболее распространенных типа печей:

1. Газ: В газовых печах используется природный газ, богатый природный ресурс. Большинство работающих печей – это модели, работающие на природном газе. Газ подается местными коммунальными службами через водопроводную трубу, проложенную в вашем доме, хотя газовые линии часто не проходят в более отдаленные сельские районы. На самом деле печь на природном газе может стоить дешевле, чем воздушный тепловой насос, даже несмотря на то, что ее эффективность нагрева намного ниже. Это потому, что в последние годы природный газ стал чрезвычайно дешевым.
2. Нефть: Масляные печи сжигают мазут для производства тепла. Масло обычно предоставляется местным поставщиком, который доставляет топливо наливом и хранит его в резервуаре в вашем доме или рядом с ним. Подача топлива для масляных печей должна контролироваться, чтобы масло не закончилось, когда оно вам больше всего нужно. Топочный мазут и пропан, еще один вид печного топлива, относительно дороги.
3. Электричество: Электрические печи обогревают ваш дом, используя электричество для питания нагревательных змеевиков, вырабатывающих тепло. Поскольку они не сжигают топливо, они не производят выхлопных газов или угарного газа, которые могут представлять угрозу безопасности в вашем доме. В большинстве областей их эксплуатация дороже, чем газовые печи, поскольку электричество стоит дороже (от БТЕ к БТЕ), чем природный газ, и, в отличие от теплового насоса с воздушным источником, их эффективность никогда не может подняться выше 100 процентов.

При выборе печи проверьте рейтинг системы AFUE. AFUE, или годовая эффективность использования топлива, является стандартным показателем эффективности печи. Он показывает, какая часть энергии топлива превращается в полезное тепло и какая часть может быть потрачена впустую. Например, газовая печь с AFUE 80 процентов будет преобразовывать 80 процентов энергии газа в тепло, а остальные 20 процентов теряются через выхлоп или утечку. Более высокие числа AFUE означают более высокую эффективность печи с AFUE 9.0 процентов и выше указывают на высокоэффективную систему.

Поиск наиболее эффективной системы отопления: котлы

Третьей по эффективности системой отопления для жилых домов являются бытовые котлы. Котлы менее распространены в жилых помещениях, чем тепловые насосы или печи. Тем не менее, котел все еще может стать хорошим вариантом для отопления дома. Они работают, производя горячую воду, которая затем циркулирует по трубам и радиаторам внутри вашего дома.

Котлы также классифицируются по номерам AFUE. Вы можете найти высокоэффективные котлы с рейтингом AFUE 90 процентов или выше.

Конденсационные котлы представляют собой модели с еще более высоким КПД, которые могут достигать рейтинга AFUE до 95 процентов. Они используют второй теплообменник для извлечения тепла из выхлопных газов до того, как газы выбрасываются наружу. С помощью этого процесса они восстанавливают часть тепла, за которое уже было заплачено, прежде чем оно будет потеряно в процессах вытяжки и вентиляции.

Факторы повышения эффективности

Даже после покупки самой эффективной системы отопления, доступной в рамках вашего бюджета, вы все равно можете улучшить комфорт в помещении и производительность оборудования, обращая внимание на внешние факторы, которые могут повысить эффективность ОВКВ.

• Герметизация и воздухонепроницаемость: Найдите и загерметизируйте любые отверстия, трещины, зазоры или другие отверстия, через которые может выходить теплый воздух или проникать холодный воздух. Это может включать области вокруг дверей и окон, где трубы или провода проходят через стен или там, где каркас дома соединяется с фундаментом или чердаком. Используйте герметик или другие подходящие материалы, чтобы закрыть отверстия и сделать их герметичными.
• Воздуховод: Воздуховод может повлиять на эффективность работы вашей системы отопления. Утечки в воздуховодах могут привести к значительным потерям тепла, энергии и денег. Убедитесь, что все секции воздуховода плотно прилегают друг к другу и не повреждены. Соединения должны быть герметизированы металлическими винтами и мастикой или лентой на металлической основе, чтобы предотвратить потерю воздуха. Воздуховоды также должны быть изолированы, чтобы остановить потерю тепла через материал самих воздуховодов.
• Элементы управления: Системы управления, такие как программируемые термостаты и интеллектуальные термостаты, предоставляют вам улучшенные возможности управления работой вашей системы отопления. С помощью программируемого термостата, например, вы можете уменьшить отопление в течение дня, когда ваш дом пуст, а затем запрограммировать термостат на автоматическое увеличение отопления, прежде чем вы и ваша семья вернетесь с работы или учебы. Умные термостаты Wi-Fi изучают ваши привычки и предпочтения, чтобы вы могли чувствовать себя комфортно, экономя при этом как можно больше энергии.

Нужна дополнительная помощь? Свяжитесь с Air Experts сегодня

Air Experts предоставляет услуги по отоплению и охлаждению домовладельцам в районе Роли, включая Апекс, Кэри, Холли-Спрингс, Дарем, Чапел-Хилл и Уэйк-Форест.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию об отоплении дома и получить квалифицированную помощь в выборе наиболее эффективной системы отопления для ваших жилых помещений!

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме — важнейшая задача его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему стоит выбрать именно такую ​​систему?
• Типы систем с подачей и обраткой
  • Открытое отопление
  • Закрытая циркуляционная система
  • Конструкция с естественной циркуляцией
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальная и вертикальная компоновка типа
  • Верхнетрубная012 Система отопления Двухтрубное исполнение с нижней разводкой
• Выводы и полезное видео по теме

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

Галерея изображений

Фото

Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подается две трубы

Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом охлаждаемый теплоноситель отводится через трубу, называемую обраткой

Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всей нагреваемой жидкости

В двухтрубных вариантах устройства отопительного контура ограничений нет от площади обустраиваемого дома, этажности и сложности системы

Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

Преобладающее количество коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя одно- трубы также встречаются

Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

В строительных конструкциях можно спрятать не только трубы коллекторного контура, но и коммуникации тройниковая разводка из полимерных труб

Принцип работы двухтрубного отопительного прибора

Трубы для подогрева и охлаждения теплоносителя

Основное практическое преимущество двухтрубных схем

Отсутствие ограничений по площади и сложности

Экономические недостатки применения двухтруб

Коллектор типы отопительных контуров

Прокладка трубы балки от коллектора в конструкции пола

Эстетические приоритеты для скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно охлаждается. Затем он возвращается в теплообменник отопителя и цикл повторяется.

Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

Отличительной особенностью двухтрубной системы является наличие подающей и обратной трубы, подходящей к каждому радиатору

Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

В данном варианте к каждому радиатору подведены две трубки:

• Первая — подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
• Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

Поскольку подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, двухтрубные системы характеризуются оптимальным теплотехническим балансом — все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

Почему стоит выбрать такую ​​систему?

Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

• Каждый из радиаторов, входящих в систему, получает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
• Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

Типы систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

Открытое отопление

Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

Для бака выбирается такой, который позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период охлаждающая жидкость, непосредственно контактирующая с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

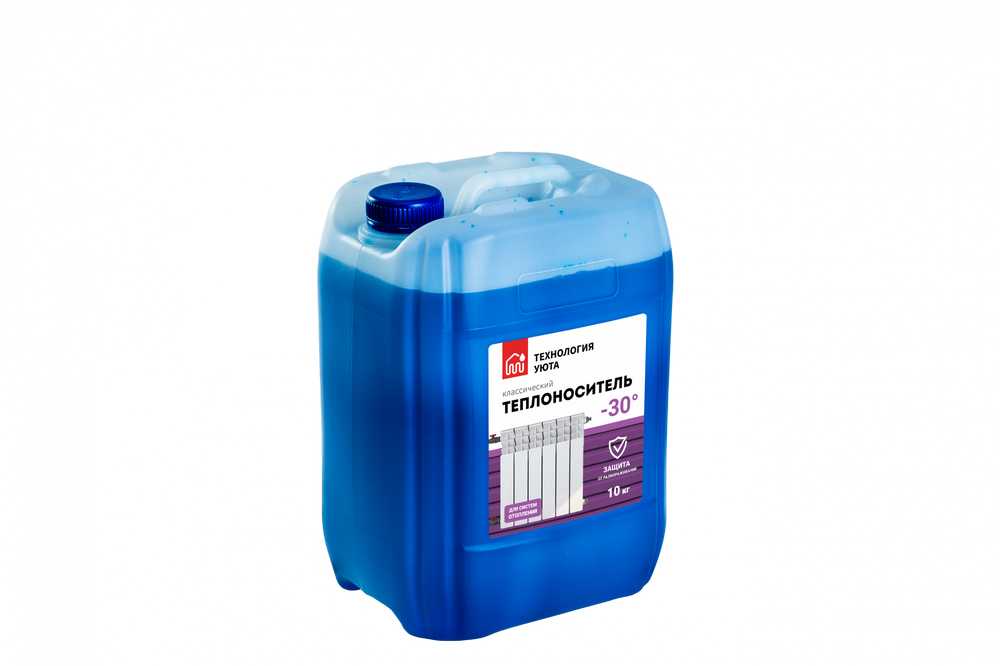

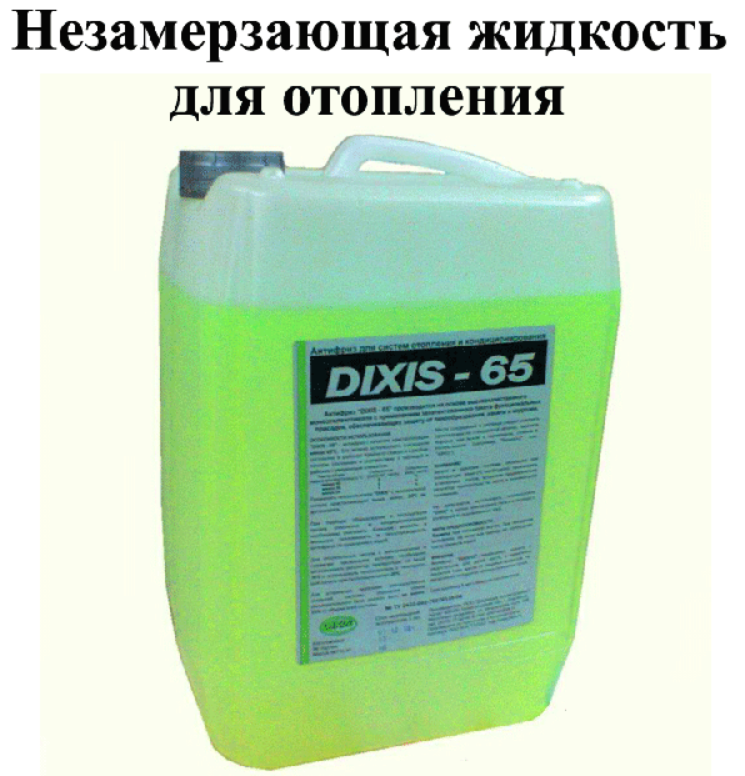

Более практичные в этом отношении соединения гликолей или антифризов при испарении образуют токсичные пары, поэтому их применяют только в закрытых конструкциях.

Фотогалерея

Фото

В двухтрубных системах отопления открытого типа применяется открытый расширительный бак, без автоматического регулирования давления в контуре

Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для обеспечения циркуляции самопроизвольного движения теплоносителя

Особенности открытых систем отопления

Двухтрубное отопление с естественным движением

Слив в нижней схеме разводки

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

Галерея изображений

Фото

Закрытый расширительный бак для отопления

Расположение котла и приборов в замкнутых контурах

Вентиляционные и балансировочные устройства для радиаторов

Двухтрубная закрытая система с группой безопасности

9 Конструкция с естественной циркуляцией

Основной принцип работы системы следующий: котел нагревает теплоноситель, который с ростом температуры расширяется. Плотность жидкости уменьшается.

За счет этого более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от чрезмерного завоздушивания.

На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

Электропроводка с принудительной циркуляцией теплоносителя

Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

Еще одно преимущество — возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип разводки

Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная проводка отличается от вертикальной тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

Верхнетрубная двухтрубная система отопления

Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

Но при этом расширительный бак, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

В очередной раз отправится к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

Именно поэтому его применяют достаточно часто, не обращая внимания на существенные недостатки:

• неэстетичный вид помещений;
• большой расход труб и комплектующих;
• невозможность обогрева больших площадей;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
• дополнительные расходы на декорирование, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

Двухтрубное исполнение с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

Главный недостаток конструкции — завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

К существенным преимуществам такой системы относятся:

• Компактное размещение блока управления всей системой. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает укладка труб по низу помещения.
• Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
• Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа, и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы.
