Толщина монолитной плиты фундамента: порядок расчета, минимальная толщина

Содержание

  1. Виды монолитного фундамента
  2. Этапы подготовки
  3. Определение нагрузок на основание
  4. Порядок расчета
  5. Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров
  6. В заключение: полезные советы специалистов

От правильно выбранного типа фундамента, от типа его конструкции и общей надежности, зависит успешность эксплуатации будущего дома. Поэтому, многие задаются вопросом о том, какой тип фундамента выбрать, как правильно его рассчитать и применить ту или иную технологию во время строительства. На сегодняшний день известны различные варианты, такие как свайный фундамент, ленточный, а также монолитный, где последний вариант считается наиболее надежным и долговечным. Монолитная плита представляет собой мощную армированную основу. Чем больше толщина монолитной плиты фундамента, тем выше способность выдерживать тяжелую конструкцию домов, которые могут быть перекрыты плитами не только между первым и вторым этажом, и последующими этажами.

Виды монолитного фундамента

Что касается видов, то здесь можно выделить два основных варианта, которые используются в строительстве:

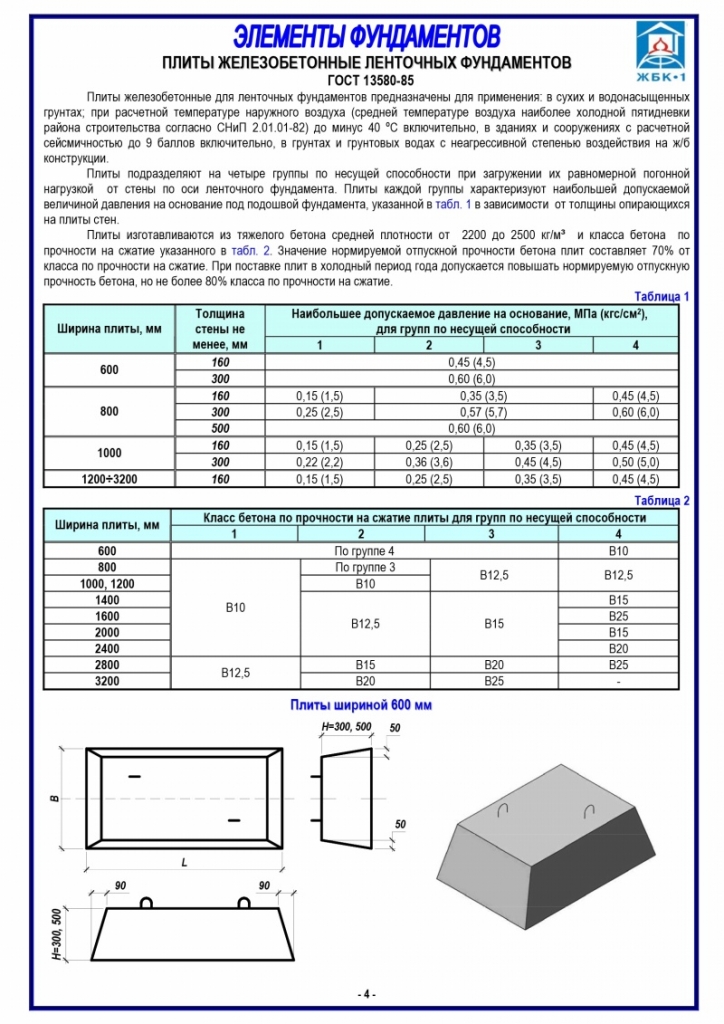

  • Применение ЖБИ изделий. Здесь, в качестве основы используются плиты и железобетонные блоки. Они свариваются между собой, укладываются на подготовленную, ровную поверхность. Кроме того, все пустоты между этими блоками рекомендовано заполнять бетоном. Изначально большинство ЖБИ-изделий армировано и изготовлено с использованием технологии вибропрессования, что позволяет добиться максимальной прочности. Подобный метод несколько дороже своего прямого конкурента.
  • Монолитная плита. Этот вариант представляет собой наиболее востребованный способ. Он требует предварительной подготовки поверхности, углубления котлована на величину будущей плиты, армирование и последующее высыхание плиты.

Время, за которое бетон полностью высохнет и будет готов к эксплуатации, составляет 28 проектных дней. В этот интервал времени рекомендовано поливать бетон обильным количеством воды и накрывать от пересыхания, используя полиэтиленовую пленку.

Армирование будущей плиты является важным этапом, что позволит защитить основание от излома во время весеннего пучения грунта.

Этапы подготовки

Все этапы, включая подготовительный процесс, должны проходить под контролем сертифицированного специалиста. Очень важно соблюсти все расчеты, включая расчет подушки. Подушку, как правило, изготавливают из песка, предварительно оборудуя углубление в земле. Глубина, на которой будет залегать песчаная подушка, индивидуальна, и в основном упирается в климатические условия, а также зависит от типа грунта.

Расчету подвергается и обоснование будущего фундамента. Здесь важно определить зависимость от нагрузки, марку используемого бетона, а также понять диаметр арматуры, шаг, количество используемых прутьев. Все это необходимо сделать еще на этапе проектирования будущего дома, поскольку на расчет будет влиять не только тип почвы и климатические условия эксплуатации, но и этажность, а также тип используемого строительного материала.

Определение нагрузок на основание

Итак, на раннем этапе проектирования, важно произвести расчет нагрузки будущего дома. Для этого необходимо обладать рядом познаний, включающих в себя следующие аспекты:

  • Тип грунта. Этот момент важно выяснить опытным путем. Для этого копается яма на глубину, примерно, до 2 м, изучается структура породы земли, состав, плотность и другие физические данные. Все это производится в соответствующей организации путем лабораторных исследований.
  • Материал, из которого планируется построить дом. Нужно понимать, что если перекрытие у вашего дома будет из плит, сам материал будет блок, пеноблок, газобетон, керамзитоблок, а также другие тяжелые варианты, то и фундамент должен выдерживать соответствующие нагрузки. В случае с использованием дерева и перекрытием из дерева, малоэтажных строений, нагрузка на фундамент будет снижена, что позволит неплохо сэкономить на обустройстве основания.
  • Учесть динамические и статические нагрузки. Что касается статических нагрузок, то сюда относятся давление стен, действующее давление крыши, цоколя, общей нагрузки мебели и прочей составляющей внутри дома. Что касается динамических нагрузок, то сюда определяют ту величину давления на фундамент, которая может либо понижаться с течением времени, либо возрастать. Например, к динамическим нагрузкам можно отнести давление снега на крышу.
  • Марка бетона. Очень важно определить марку бетона, что будет влиять и на прочность основания и на возможность эксплуатировать дом в разных условиях. Важно учесть, какая толщина монолитной плиты фундамента подойдет для вашего проекта.

Вычисляя общую нагрузку на будущий фундамент, суммируют все, начиная от межкомнатных перегородок, несущих стен, крыши, перекрытий, окон, дверей, сезонного снега на крыше, а также других элементов в доме, которые давят на основание. Но, какой бы критерий давления массы на один квадратный метр у нас не получился, важно учесть запас. Это запас зачастую называют коэффициентом надежности. Этот критерий рассчитывается для разных групп строительного материала индивидуально, где, например, для плиты перекрытия из бетона, рекомендуется использовать запас, равный 1,3.

Порядок расчета

Итак, расчет монолитной плиты фундамента начинается с детального расчета величины подушки из песка. Именно это является важным этапом, поскольку позволяет создать надежную основу для заливки бетона. Что касается песка, то обычно здесь используют мелкозернистый горный песок, поскольку он недорогой и приемлем для подсыпки. Что касается толщины подушки из песка для монолитной плиты фундамента дома, то она варьируется в значении от 20, до 60 см.

Важным моментом укладки подложки из песка является то, что ее необходимо утрамбовать. Для этого используют специализированный инструмент, такой как виброплита. Специалисты рекомендуют поливать песок, что по итогам позволит ему еще лучше уплотниться. Это увеличит несущую способность основания. Но, последнее может отнять вплоть до 1 см толщины, что является абсолютно нормальным явлением.

Важным этапом является то, что поверх подушки рекомендуют засыпать щебень. Величина подушки из щебня равна значению от 5 до 10 см. Фракция щебня может быть небольшой, где идеально подойдет фракция 5-20. Основание после засыпки должно получиться идеально ровным относительно горизонтальной плоскости. Подушку из щебня тоже рекомендовано уплотнить.

Что касается глубины, то этот критерий зависит от типа грунта. Если недалеко от поверхности земли располагается грунтовая вода, которая может навредить бетонному основанию, то в глубину, подушку стоит делать не менее 60 см. Если грунтовые воды далеко, грунт сам по себе плотный, то достаточно разместить подушку на величину до 20 см, включительно. Толщина каждого слоя монолитной плиты фундамента рассчитывается индивидуально.

Следующим этапом можно считать расчет арматуры. Здесь определяется не только общее количество металла, но и диаметр прута, шаг между прутьями, решается возможность использования сетки. Арматуру рекомендовано связывать минимум в два слоя, где первый проходит на расстоянии 5 см от подушки из песка, а второй не доходит до верхней точки основания будущей монолитной плиты, также на 5 сантиметров. По итогу заливки у нас получится то, что арматура будет находиться внутри монолитной плиты. Каркас арматуры вяжут из прута при помощи сварочного аппарата или вязальной проволоки, с шагом не более 50 мм.

Специалисты больше склоняются к использованию вязальной проволоки, потому что ее применение позволяет арматуре немного «играть» во время пучения грунта, что исключит ее разрыв, как это бывает в случае со сварочным соединением.

Далее приступают к расчету самой плиты. Здесь крайне важно выдержать высоту ее подъема, которая не должна быть меньше 150 мм. Такая плита подойдет для легких, ненагруженных домов из каркасного материала или бревна. Что касается двухэтажных домов с плитными перекрытиями, то здесь величина плиты должна быть не менее 25 см. Редко основание заглубляют на величину промерзания, поскольку это чревато излишним вложением денежных средств в проект. Предлагаем рассмотреть калькулятор расчета толщины монолитной плиты фундамента в рамках отдельного заголовка.

Расчет толщины плиты при обустройстве дома, площадью 10 на 10 метров

Предположим, что мы строим нетяжелый дом, общей площадью основания 10 на 10 метров. Сама плита должна чуть-чуть выходить за эти рамки, а потому, необходимо добавить запас каждой страны по 10 сантиметров. Чтобы наш дом в 2 этажа с учетом перекрытий из плит 16 см толщиной, стоял долго, не имел трещин и не разрушался от времени, следует обустроить подушку из песка равную 20 см. Затем следует залить монолитную плиту, равную тоже 20 сантиметров. При этом мы условимся, что грунтовые воды находятся на большом расстоянии от поверхности, да и сам грунт представляют собой глину, с небольшим слоем чернозема.

Необходимо рассчитать количество бетона, который пойдет для плиты. Соответственно, считаем площадь основания, которая в нашем случае равняется: 10,2*10,2 = 104 квадрантных метра. Далее необходимо посчитать объем бетона, который следует завести на участок. Он будет равен значению: 104*0,25=26 кубический метр. Если в процессе расчета мы получили не целое число, как это было сейчас, где реально значение равнялось 25,89 кубических метра, то округлять всегда нужно в большую сторону, поскольку погрешность в расчетах всегда присутствует и нам нужно учесть «запас».

Далее необходимо посчитать арматуру. На этом материале экономить не стоит. Поэтому, необходимо заручиться дополнительной надежностью фундамента и использовать арматуру 14 мм. Это значение касается сечения прута. Исходя из того, что наш дом имеет 10,2 м по габаритам, мы знаем, что длина одного прута составит 10200 мм. Беря в расчет, что шаг между двумя рядом лежащими рутам будем делать 20 см, можно посчитать, что на один слой арматуры пойдет: 10200/200=51 прут. Это касается только одного направления. Соответственно, таких направлений будет 2, поскольку должен быть перехлест ячейки. Итого, на один слой пойдет 102 прута арматуры. Таких слоев у нас будет 2, поэтому нам потребуется 204 отрезка арматуры длинной по 10,2 метра.

Теперь давайте посчитаем общий метраж арматуры, которая пойдет на подготовку основания. Соответственно, мы имеем 10,2 метра длины одного прута. Умножаем это значение на количество прутов, что в нашем случае составило 204 единицы. Итого, получаем, 2080 метров. Лучше взять с запасом, примерно, 2100 метров.

Известно, что масса одного килограмма арматуры, диаметр которой 14 мм, равен, 1,2 кг. Итого, умножаем 2100 на 1,2 кг, что позволит рассчитать общую массу металла (2500 кг).

Чтобы связать между собой верхнюю и нижнюю плоскость арматуры, потребуется вертикальный стержень. Чтобы его рассчитать, необходимо вычесть из максимальной толщины монолитного фундамента, значение, которое будет равняться расстоянию от песчаной подушки до первого слоя арматуры. В нашем случае это равняется разнице: 25-6 = 19 см. Стандартный шаг, который используется при армировании, равен 40 см. Исходя из этого значения, мы получаем, что на один пруток пойдет порядка 26 опорных точек. Это значение следует перемножить на 26 и получить 676 прутков, которые потребуются в качестве опоры для слоев арматуры.

Теперь посчитаем массу и метраж. Соответственно 676 штук умножаем на 0,19 метров одного прутка. Это составит 128 метров общей длины. Далее необходимо умножить метраж на вес одного метра, что составит: 128*1,2 = 153 кг. Суммируем значения массы, прибавляем небольшой запас и получаем, что для армирования нашего основания нам потребуется порядка 2700 кг арматуры. Подробный расчет выполнен не случайно, поскольку брать металл на вес, зачастую дешевле, чем брать поштучно. В нашем случае у нас получилось металла более 2,5 тонн, на что можно получить хорошую скидку.

Перед заливкой бетона важно положить гидроизоляцию. В качестве гидроизоляции может выступать геотекстиль, либо полиэтиленовая пленка, расчет которой считается по площади основания. В нашем случае нам необходимо 104 квадратных метра пленки, с учетом запаса.

Пленка будет защищать от влаги со стороны грунта, а также на время высыхания позволит сохранить влагу внутри бетона, равномерно выпаривая ее через поверхность. В таком случае бетон сможет достигнуть максимальной прочности, что, отразится на качестве эксплуатации здания в целом.

Далее необходимо подготовить подъезд к месту заливки, и желательно, чтобы подъезды были со всех четырех сторон будущего здания. Что касается кубатуры бетона, то ее мы уже посчитали, когда рассчитывали объем будущего основания. В нашем случае он составил порядка 26 кубического метра. Что касается самого бетона, то специалисты рекомендуют использовать марку не ниже м250-м300. Бетон более высокой марки тоже использовать не стоит, поскольку его назначение имеет специфический характер, ведь при использовании в частных сферах он может принести больше минусов, чем плюсов.

Что касается песчаной подушки, о которой мы говорили на ранних этапах, то она должна выходить на величину до 1 метра больше, чем площадь основания будущего дома. Поэтому, рассчитывая объем песка, учитывают длину, равную 11,2 метра. При толщине подушки, равной 30 см, нам потребуется: 11,2*11,2*0,3 = 37 кубических метров песка.

В заключение: полезные советы специалистов

Если вы усвоили, как рассчитать толщину фундамента, то все равно важно не забывать о почве. Если почва имеет пучинистую структуру, то она способна опуститься и подняться до 5 см за год. Это чревато последствиями, поскольку фундамент будет играть, что может привести к образованию трещин в основании.

Что касается арматуры, то лучше всего связывать ее между собой проволокой. Как мы и говорили раньше, даже в полностью застывшем бетоне, связанная арматура может немного «играть», что делает ее подвижной. Это сохранит общую структуру основания, и не позволит появиться трещинам. Не экономьте на материале, особенно на бетоне и на количестве арматуры. Помните, что снижая диаметр арматуры на 1 порядок, вы теряете до 5-8% несущей способности основания.

Заливать бетон на землю без песка тоже нельзя. Не забывайте утрамбовать подушку. Постарайтесь залить бетон за один день, поскольку это позволит добиться большей прочности конструкции. Учитывайте, что минимальная толщина фундамента в виде монолитной плиты не может быть менее 15 см.

Толщина фундаментной плиты для двухэтажного дома

Содержание

  1. Толщина монолитной плиты фундамента.
  2. Особенности монолитной фундаментной конструкции.
  3. Как рассчитать толщину фундаментной плиты.
  4. Основные преимущества плитного основания.
  5. Устройство подушки под плитный фундамент.
  6. Некоторые секреты строительства.
  7. Монолитный плитный фундамент: расчет, толщина и особенности.
  8. Нужна помощь на стройке?
  9. Особенности расчета толщины плитного фундамента.
  10. Зачем измерять толщину плитного фундамента.
  11. Подушка под плитный фундамент: определяем толщину.
  12. Пример расчета толщины и объема плитного фундамента.
  13. Определяем толщину плитного монолитного фундамента.
  14. Особенности.
  15. Порядок возведения.

Толщина монолитной плиты фундамента.

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы.

Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции.

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

Толщина фундаментной плиты для двухэтажного дома.

Плитное основание в разрезе.

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты.

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

Толщина фундаментной плиты для дома.

Армирование монолитной плиты — обязательный этап фундаментных работ.

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания.

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент.

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Толщина фундаментной плиты.

Внешний вид плитной фундаментной конструкции.

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите.

В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства.

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Монолитный плитный фундамент: расчет, толщина и особенности.

Нужна помощь на стройке?

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента.

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента.

Толщина фундаментной плиты для двухэтажного дома.

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ.

Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину.

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента.

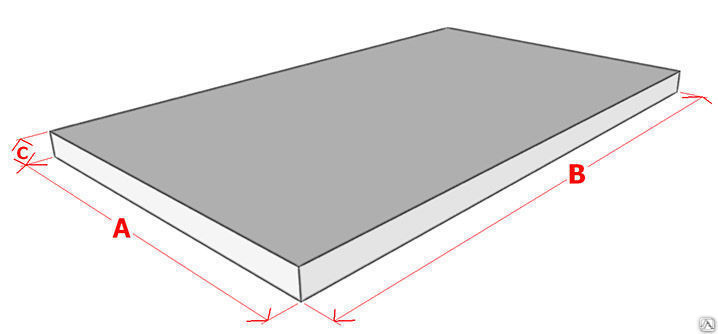

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Определяем толщину плитного монолитного фундамента.

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Фундаментная плита под дом толщина.

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности.

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Армирование фундаментной плиты толщиной.

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Какой толщины фундаментная плита.

Расчет толщины плиты.

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

  • Тип грунта.
  • Конфигурация подземных водоносных пластов.
  • Уровень промерзания почвы.
  • Наличие дренажной системы на участке и ее схема (если она смонтирована).
  • Общая нагрузка на фундамент.

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

  • Сечение прутка – 12.
  • 2 уровня армирования, интервал между которыми – 70.
  • Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Расчет толщины фундаментной плиты.

Порядок возведения.

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

Минимальная толщина фундаментной плиты.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

  • При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
  • Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Внимание! Общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.



Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома. Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту.

Минимальная толщина бетонной плиты, балки, колонны, фундамента

🕑 Время считывания: 1 минута

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других элементов конструкции выбирается в соответствии с требованиями проектирования в соответствии со стандартными нормами.

Представлена ​​минимальная толщина бетонных конструктивных элементов на основе ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997. Процесс проектирования включает в себя правильное предположение о размерах структурных элементов, а затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта. Если надлежащие структурные размеры не предполагаются, то проектирование потребует много времени и значительных усилий, поскольку потребуются существенные испытания, пока не будут определены удовлетворительные размеры. Поэтому в большинстве норм указаны минимальные размеры и, в частности, толщины практически для всех конструктивных элементов.

Состав:

  • 1. Минимальная толщина плит
    • 1.1 Минимальная толщина односторонней плиты
    • 1.2 Минимальная толщина ребристой плиты
    • Толщина плиты с заглубленными трубопроводами и трубами 900M12
    • 1.4 Минимальная толщина диафрагм
    • 1.5 Минимальная толщина двусторонней плиты
    • 1. 6 Минимальная толщина откидной панели
  • 2. Минимальная толщина балок
  • 3. Минимальная толщина колонн
  • 4. Минимальная толщина стен
    • 4.1 Подшипники
    • 4.2 Внешняя стена и фундаментальная стена
  • 5. Минимальная толщина ног
    • Фоинг на почве
    • .
    • Гладкое бетонное основание конструкции
    • Сплошной фундамент
  • 6. Минимальная толщина других бетонных элементов

1. Минимальная толщина плит

1.1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если только не рассчитываются прогибы.

Таблица 1 Минимальная толщина односторонней сплошной плиты без расчета прогибов

Минимальная толщина, h
Просто поддерживается Один конец сплошной Оба конца сплошные Консоль
Элементы, не поддерживающие и не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
л/20 л/24 л/28 л/10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры марки 420.

Для других условий значения должны быть изменены следующим образом: а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09. b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .

Рис.1: Толщина одностороннего перекрытия

1,2  Минимальная толщина  Ребристая плита

ACI 318-14 рекомендует такое же значение для ненапряженных балок, как указано в Таблице 2. Согласно Единым строительным нормам (UBC) минимальная толщина ребристой плиты должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина плиты со встроенными кабелепроводами и трубами
  • UBC рекомендует, чтобы минимальная толщина плит со встроенными кабелепроводами и трубами на 25 мм превышала общую общую толщину кабелепроводов или труб.
  • ACI 318-14 указывает, что кабелепроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которую они встроены

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытий, опирающихся непосредственно на землю, составляла 89 мм, тогда как BGBC4010A — Применение структурных принципов к жилым малоэтажным конструкциям определило, что минимальная толщина составляет 100 мм.

Рис.3: Плита на грунте

1.4 Минимальная толщина  Диафрагмы

UBC рекомендует бетонную плиту и композитную верхнюю плиту, служащую структурной диафрагмой, используемой для передачи сил землетрясения, толщиной 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель

иногда опускают панели, используемые в верхней части колонн, для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами откоса.

2. Минимальная толщина балок
  • ACI 318-14 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, как указано в Таблице 2, если не рассчитываются прогибы.
  • Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Таблица 2 Минимальная толщина ненапрягаемой балки без учета прогибов

Минимальная толщина, h
Просто поддерживается Один конец сплошной Оба конца сплошные Консоль
Элементы, не поддерживающие и не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
л/16 л/18,5 л/21 л/8

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры марки 420. Для других условий значения должны быть изменены следующим образом: а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на

(1,65 – 0,0003 wc ) , но не менее 1,09. b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) . Глубина балки также может быть оценена на основе отношения пролета к глубине. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 3. Таблица 3: Отношение пролета к высоте в зависимости от пролета и типа балок, IS 456 2000

Пролет балки Тип балки Отношение ширины к глубине
До 10 м Просто поддерживается 20
Консоль 7
Непрерывный 26
Более 10 м Просто поддерживается 20*10/пролет
Консоль —
Непрерывный 26*10/пролет

Рис. 4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях проекта, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стены

UBC рекомендует минимальную толщину несущей стены 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не меньше 102 мм.

4.2 Наружная стена подвала и фундаментная стена

5. Минимальная толщина фундамента

Фундамент на грунте

Минимальная глубина опоры на почву рекомендуется составлять 150 мм.

Фундамент на свае

Минимальная глубина заложения сваи рекомендуется 300 мм.

Гладкий бетонный фундамент

Минимальная толщина фундамента из простого бетона предлагается ACI 318-14 и составляет 200 мм, и такое же значение предлагается UBC. Следует знать, что простое структурное основание не подходит для использования в качестве верхней части свай.

Сплошной фундамент

Минимальная толщина ростверка 300 мм.

Рис.7: Толщина основания

6. Минимальная толщина других бетонных элементов

Таблица 4: минимальная толщина других элементов конструкции

Элемент конструкции Толщина, мм
Наконечник ворса 600 мм
Выравнивание бетона под удерживающими жидкость конструкциями 100 мм
Выравнивающий бетон для других железобетонных фундаментов 75 мм
Подземный котлован/резервуар (ниже уровня грунтовых вод) стены и плита 200 мм
Стены и плиты подземной ямы (над уровнем грунтовых вод) 200 мм
Стена парапета 100 мм
Чайжа 100 мм
Стены траншеи для кабелей/труб и фундаментная плита 125 мм
Сборная крышка траншеи 125 мм
Вставная пластина 12 мм
Уголок 6 мм

Бетонные плиты — Несущая способность

Несущая способность свободно опертых бетонных плит.

Sponsored Links

Load capacities of simply supported concrete slabs:

Thickness
(mm) 		Self Weight
(kg/m 2 ) 		Imposed Load
(kg/ м 2 ) 		Общая нагрузка Пролет
(м)
kg/m 2 kN/m 2
100 240 500 740 7.26 2.4
125 300 500 800 7.85 3.0
150 360 500 860 8.44 3.6

Прикладываемые нагрузки варьируются от приблизительно 1,5 кН/м 2 (153 кг/м 2 ) в жилых зданиях до приблизительно 1 0 кН/м 2 90708 8 29538 кг/м в районах тяжелой промышленности. 500 кг/м 2 Типично для офисов, складских помещений и т.п.

Рекламные ссылки

Связанные темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О программе Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите рекламировать свои товары или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

  • Engineering ToolBox, (2011). Бетонные плиты — грузоподъемность . [онлайн] Доступно по адресу: https://www.
РубрикаФундамент
