Мелко заглубленный ленточный фундамент для дома своими руками

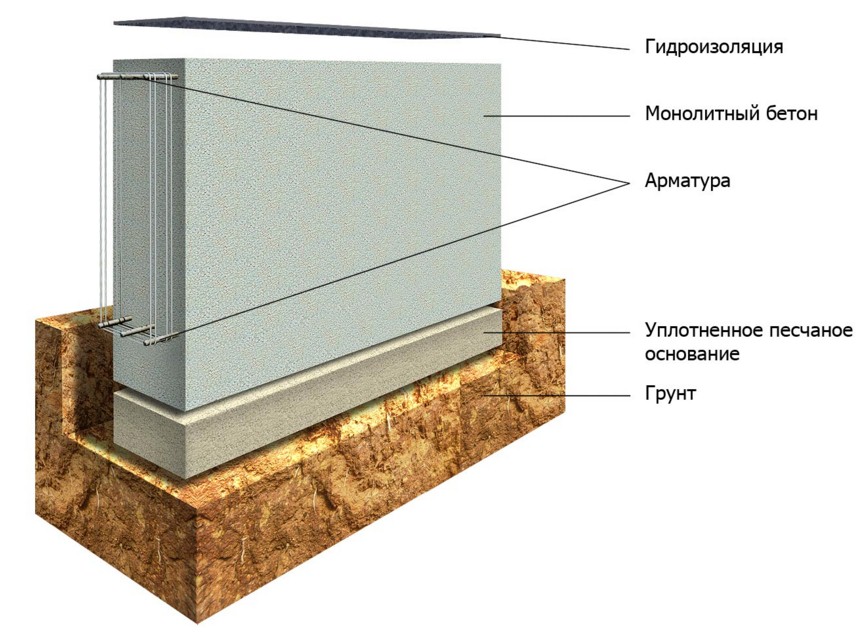

Рис.1.Фундамент ленточный.

Ленточный фундамент представляет из себя рамную конструкцию, расположенную под всеми внешними и внутренними несущими стенами, рис. 1.

Рама фундамента должна обладать определенной жесткостью. Зачем нужна фундаменту жесткость можно прочитать в статье, посвященной выбору фундаментов: «Выбор типа фундамента устойчивого к морозному пучению грунта».

Из той же статьи Вы узнаете, почему ленточный фундамент для дома без подвала выгодно делать мелко заглубленным.

Конструкция мелко заглубленного ленточного фундамента (МЗЛФ) и способ подготовки его основания зависят от свойств грунта на участке строительства, и прежде всего, от степени его пучинистости, а так же от конструкции стен и перекрытий дома.

Устройство мелко заглубленного ленточного фундамента для дома без подвала

В малоэтажном строительстве чаще всего применяют следующие конструкции мелкозаглубленного ленточного фундамента (МЗЛФ):

1. Монолитная лента из армированного бетона. Можно использовать на грунтах любой степени пучинистости.

2. Сборная лента из специальных крупноформатных фундаментных блоков марки ФБС. Чемпион по скорости монтажа.

3. Ленточный фундамент из кладочных материалов — кладка из мелко штучных бетонных блоков или кирпича. Самый дешевый ленточный фундамент.

В ленты фундамента из блоков ФБС и из кладочных материалов можно закладывать продольную арматуру в швы кладки или устраивать монолитные армированные пояса снизу и поверх кладки, рис.3:

Рис.3. Лента из 2-х ж/б поясов
и кладки. 1- подушка; 8 — кладка;
11 и 13 — верхний и нижний ж/б
пояс

Сборные ленты и ленты из кладочных материалов применяют для устройства фундаментов на не пучинистых. слабо пучинистых и средне пучинистых грунтах

с уровнем грунтовых вод ниже подошвы фундамента.

На сильно пучинистых и черезмерно пучинистых грунтах использовать не монолитные фундаменты можно, но при условии защиты грунта под подошвой фундамента от промерзания.

Мелко заглубленные фундаменты не следует применять для домов, расположенных на склонах. Отсутствие защемления ленты фундамента в грунте может привести к сползанию дома по склону.

Фундамент из монолитного бетона самый прочный и долговечный, но и самый трудоемкий и дорогой ленточный фундамент. Сооружение монолитного фундамента требует времени на устройство опалубки и на ожидание твердения и набора прочности бетона.

Монолитный фундамент целесообразно применять для тяжелых многоэтажных каменных домов, на участках с высоким уровнем грунтовых вод и с сильно пучинистыми грунтами, а также на грунтах просадочных или не однородной структуры.

Сборный фундамент из крупноформатных блоков ФБС, для сравнительно маленьких размеров фундамента частного дома, получается излишне материалоемким и дорогим. Его преимущество — в скорости монтажа.

Самый дешевый ленточный мелко заглубленный фундамент для частного дома можно сделать из кладочных материалов.

Следует еще раз повторить, что надежность, долговечность фундамента, а значит и дома, определяется не столько материалом, из которого сделана лента, сколько правильным выбором конструкции и качеством строительных работ. И на монолитном фундаменте дом трещит после первой же зимы, если конструкция не соответствует грунтовым условиям на участке, а строители сэкономили цемент.

Читайте: «Как сделать дешевый ленточный фундамент из мелкоформатных бетонных блоков для дома»

Общий вид конструкции монолитного ленточного фундамента частного дома представлен на рисунке.

Ленточный фундамент для частного дома без подвала выгодно делать мелко заглубленным

В частном домостроении применяют несколько вариантов конструкции монолитной стены (ленты) фундамента.

Ленточный фундамент для дома с низким цоколем

Достаточно часто используют вариант, в котором верхняя часть ленты фундамента выступает над уровнем земли на 20 — 30 см. Эта выступающая часть служит низким цоколем для стен дома.

Верхняя часть ленты фундамента выступает над поверхностью земли на 20-30 см.
и служит низким цоколем.
1- бетон; 2 — песчаная засыпка пазух; 3 — песчаная подушка; 4 — арматурный пространственный каркас;
5 — засыпка пола по грунту; 6 — отмостка; 7 — горизонтальная гидроизоляция цоколя

Это экономный вариант фундамента для многослойных стен из каменных материалов с наружным утеплением.

Низкий цоколь не рекомендуется устраивать в районах, где выпадает много снега. Особенно это касается домов с деревянными стенами. В любом случае, стены домов придется дополнительно защищать от влаги на высоту снежного покрова.

В качестве примера, ниже на рисунке приведена конструкторская разработка мелко заглубленного ленточного фундамента для стены дома из газобетона с облицовкой из кирпича. Для защиты от воздействия сил морозного пучения грунта фундамент выполнен теплоизолированным. Такая конструкция подойдет и для трехслойной стены с утеплителем.

Фундамент ленточный мелко заглубленный для дома со стенами из газобетона, кирпичной облицовкой и полами по грунту.
Для защиты фундамента от деформаций, вызванных силами морозного пучения грунта, предусмотрено устройство вертикальной и горизонтальной теплоизоляция фундамента и грунта вокруг него.

Размеры слоя теплоизоляции фундамента и грунта указаны для климатических условий региона г.Москвы.

Ленточный фундамент для дома с высоким цоколем

Вариант для дома с высоким цоколем. Здесь высокая лента фундамента включает в себя подземную и надземную часть — цоколь. Выступающая над грунтом на 50-70 см. часть служит высоким цоколем для стен дома.

Ленточный фундамент совмещенный с высоким цоколем.

Большая высота ленты увеличивает жесткость и позволяет уменьшить деформации фундамента и стен дома. Высокий цоколь рекомендуется устраивать для однослойных каменных стен дома, выполненных из материалов, нуждающихся в высоком уровне защиты от влаги и чувствительных к деформациям. Это, прежде всего, однослойные стены из газобетона и поризованной керамики.

Читайте: «Как правильно выбрать высоту, сделать утепление и гидроизоляцию цоколя дома»

Глубина мелко заглубленного фундамента для дома

Глубину заложения подошвы мелко заглубленного фундамента частного дома от поверхности грунта рекомендуется принимать с учетом следующих факторов:

Необходимости снижения касательных сил морозного пучения грунта, действующих на боковую поверхность фундамента.
Уровня грунтовых вод. Подошва фундамента должна быть выше уровня грунтовых вод на участке.
Уклона грунта на участке строительства. Фундамент заглубляют для компенсации перепада высот и защемления его в грунте для предотвращения сдвига по достаточно крутому склону.
Толщины плодородно-растительного слоя грунта на участке. Песчаная подушка фундамента должна опираться на минеральные слои грунта, не содержащие органических включений.
В связи с необходимостью размещения горизонтальной юбки из утеплителя вокруг фундамента, для предотвращения промерзания грунта под его подошвой. Для утепления фундамента утеплителя требуется меньше, если располагать его на некоторой глубине, на уровне подошвы фундамента, а не под отмосткой.
При устройстве фундамента на пластичных грунтах с высоким сезонным насыщением водой. Заглубление фундамента увеличивает несущую способность таких грунтов.

Для решения всех этих задач считается достаточным размещать подошву фундамента не глубже 0,3-0,4 м.

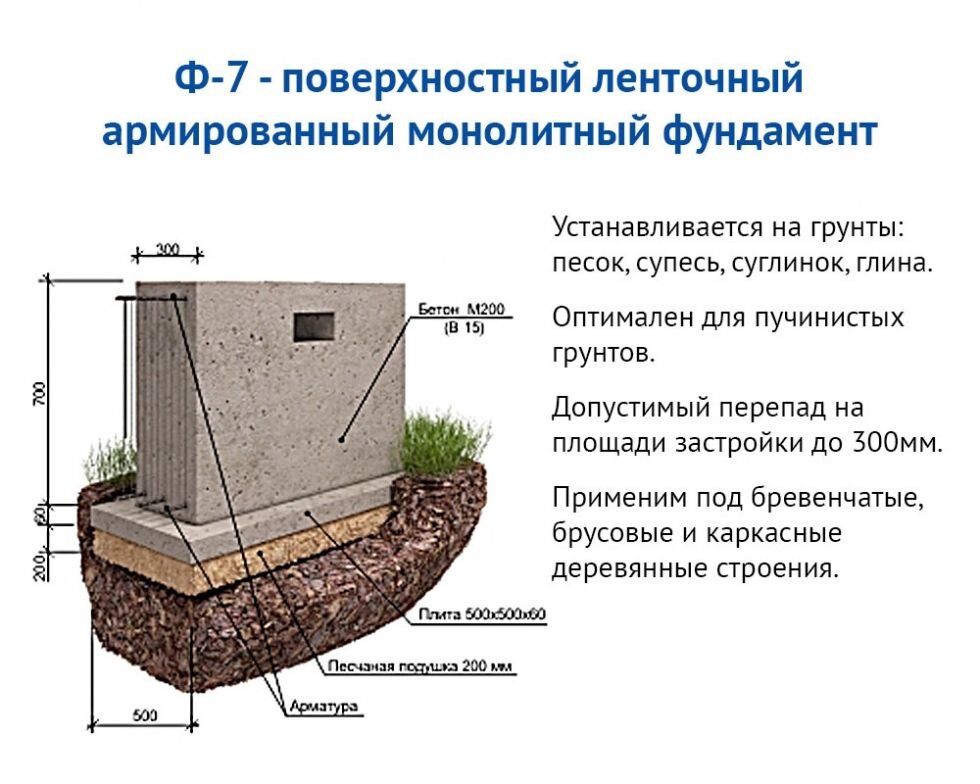

Не заглубленный ленточный фундамент

Фундаменты легких малоэтажных зданий — деревянных, каркасных и одноэтажных каменных домов

можно не заглублять.

Не заглубленный ленточный фундамент для деревянных, каркасных и одноэтажных каменных домов.

Это экономный ленточный фундамент для деревянных, каркасных и одноэтажных каменных домов. Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

В качестве примера, ниже приведен чертеж не заглубленного фундамента для дома с полами по грунту и с однослойными стенами из газобетонных или теплых поризованных керамических блоков.

Не заглубленный фундамент дома с однослойными стенами из газобетонных блоков и полами по грунту.

Показан вариант теплоизолированного фундамента — с вертикальной теплоизоляцией снаружи стены фундамента и горизонтальной теплоизоляцией под отмосткой

Размеры теплоизоляции указаны для климата Московской области. Полы по грунту подняты выше уровня кладки первого ряда блоков стены. Это решение позволило устранить мостик холода через цоколь и поднять уровень пола первого этажа.

Для уменьшения свеса стеновых блоков (допускается свес не более 50 мм) вверху стены фундамента делают выступ-«клювик», срезая под углом 45 градусов часть плиты утеплителя перед укладкой бетона.

Возможен вариант без теплоизоляции фундамента. В этом случае вертикальную и горизонтальную теплоизоляцию фундамента не делают. Ширину монолитной стены фундамента увеличивают до 350 мм.

Во всех случаях глубину заложения и ширину подошвы стены фундамента, толщину песчаной подушки и армирование фундамента, а так же размеры теплоизоляции

определяют расчетами для конкретных условий строительства.

1 — грунт основания; 2 — песчаная подушка с втрамбованным слоем щебня пролитого битумом; 3 — ленточный фундамент; 4 — грунтовая насыпь; 5 — отмостка; 6 — гидроизоляция

На рисунке схема не заглубленного ленточного монолитного фундамента с устройством грунтовой насыпи под домом. Ширина подошвы фундамента указана для слабых грунтов. Сначала возводится фундамент, а затем отсыпается грунт насыпи. Строительство дома на возвышении гарантирует, что дом со временем не окажется в яме и не возникнет проблем с отводом поверхностной воды.

Толщина стены и ширина подошвы ленточного фундамента

Толщину стены монолитного фундамента обычно стараются делать не толще несущей части наружной стены дома. Для трехслойных наружных стен дома стену фундамента и цоколя тоже делают трехслойными — несущий монолитный слой, утеплитель и облицовка. Облицовку выполняют тоже монолитной, либо выкладывают из полнотелого керамического кирпича.

Ширина подошвы фундамента (размер b на рисунках) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома со стенами из дерева или каркасными для большинства пучинистых грунтов обычно получается в пределах 20 — 40 см. Для этих домов толщину стены фундамента, как правило, выбирают равной расчетной ширине подошвы.

Для каменных домов со стенами из кирпича или блоков ширина подошвы фундамента на слабых грунтах может увеличиться до 0,6 — 1,2 м. Здесь стены дома и цоколя имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы значительно превышает толщину стен дома, то мелко заглубленный ленточный фундамент выполняют в таком виде:

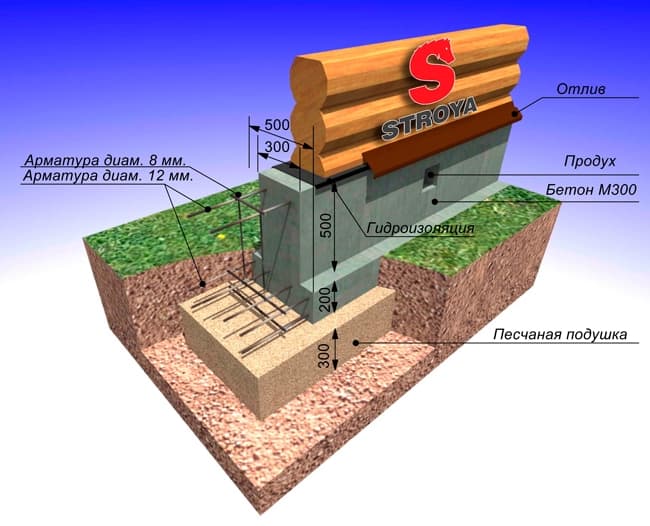

Ленточный мелко заглубленный фундамент с увеличенной шириной подошвы

Цокольную часть фундамента в этом варианте удобно выложить из кладочных материалов — полнотелых бетонных или керамзитобетонных блоков.

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Схема армирования монолитной стены фундамента.

а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями
1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой. Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта. Её толщина (размер t на рисунках) определяется расчетом — узнать здесь.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта
4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция;
9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса;

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Опалубка для монолитного фундамента

Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.

Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.

Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.

В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами. После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.

Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.

Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой. Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.

После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.

Гидроизоляция фундамента

Огромное влияние на долговечность и надежность фундамента оказывает качество его гидроизоляции. Грунтовые воды и поверхностная влага, просачивающаяся сквозь землю, могут со временем разрушить основание дома, а избыточная влажность фундамента — это сырость в доме, трещины и плесень на стенах. Существует немало способов и материалов для защиты ленточных фундаментов. Это штукатурные гидрофобизирующие растворы, битумные мастики, полимерные и полимербитумные рулонные материалы, самоклеящиеся полимерные покрытия.

Малозаглубленные фундаменты необходимо защищать от подсоса капиллярной влаги из грунта в бетон, а также от увлажнения грунта под подошвой фундамента.

Для защиты от капиллярной влаги при строительстве частных домов на малозаглубленном фундаменте обычно используют:

В песчаную подсыпку под лентой фундамента втрамбовывают слой щебня и проливают его битумной мастикой.
Вертикальные поверхности бетонной ленты фундамента промазывают полимербитумной мастикой за два раза.
Горизонтальную гидроизоляцию ленты фундамента на границе со стеной выполняют из полимербитумных рулонных материалов в два слоя на мастике.

Защиту от увлажнения грунта под фундаментом обеспечивает отмостка. Твердое водонепроницаемое покрытие устраивается возле стен здания с уклоном по направлению «от стены». Отмостка отводит поверхностные воды от стен и препятствует их просачиванию вниз, под землю, непосредственно вдоль ленты фундамента.

Укрытие ленточного фундамента на зиму.

1 — сверху вниз: слой грунта, пленка, утеплитель (солома, опилки), гидроизоляция ленты фундамента; 2 — гидроизоляция и утепление фундамента по проекту; 3 — обваловка ленты фундамента грунтом.

Фундаменты не допускается оставлять на зиму без нагрузки. Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх. Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

В пазухах траншей накопится талая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Грунт вокруг фундамента, который оставляют на зиму, следует защитить от воды и промерзания.

До наступления морозов необходимо закончить все предусмотренные проектом работы по гидроизоляции, утеплению фундамента и обратной засыпке грунтом пазух траншей.

Рекомендуется выступающую над землей часть ленты фундамента закрыть пленкой и с боков дополнительно обваловать грунтом или обложить утеплителем.

Поверх ленты фундамента укладывают соломенные маты или мешки с опилками и закрывают их пленкой. Пленку сверху пригружают слоем земли или камнями.

На этом этапе строительства бывает выгодно выполнить работы по устройству полов на грунте на первом этаже дома. Отсыпку и уплотнение грунта, заливку бетона, гидроизоляцию пола легче делать, когда еще нет стен. Пол на грунте также необходимо защитить от воды и промерзания.

Консервация на зиму ленточного фундамента и полов на грунте. 1 — пленка поверх утепляющего слоя; 2 — камни или слой грунта; 3 — отверстия закрывают щитами.

Советы застройщику

При конструировании фундамента следует понимать, что силам морозного пучения грунта противостоит не только фундамент, но и другие элементы силового каркаса здания — стены и перекрытия.

Для уменьшения деформаций до допустимого уровня стен зданий, строящихся на сильнопучинистых и чрезмерно пучинистых грунтах, рекомендуется производить их усиление путем устройства армированной кладки и железобетонных поясов в уровне перекрытий.

Секции зданий, имеющие разную высоту, следует устраивать на раздельных фундаментах. Примыкающие к дому веранды на сильнопучинистых и чрезмерно пучинистых грунтах необходимо возводить на отдельных фундаментах, не связанных с фундаментами зданий.

Для заливки ленты фундамента используют бетон класса прочности В15, В20 или В25. Бетонирование фундамента необходимо выполнять непрерывно, без перерывов, до окончания работ. Приготовить на стройплощадке большое количество бетона, тем более высокого класса, практически невозможно. Лучше заказать бетон заводского изготовления.

Для мелкозаглубленного фундамента важное значение имеет правильное устройство противопучинистой песчаной подушки. Ни в коем случае не уменьшайте высоту подушки, указанную в проекте. Тщательно уплотняйте грунт подушки. Подушку общей толщиной более 30 см уплотняйте послойно только механическим способом. Многие недооценивают последствия, к которым приводит пренебрежение к устройству этой ответственной части мелко заглубленного фундамента.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам. Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

На пучинистых грунтах здание на любом фундаменте ежегодно подвергается деформациям и начинает разрушаться в первую же зиму после постройки. Вопрос только в том, как скоро появятся видимые следы разрушения — после первой же зимы, или лет через сто.

Кардинально решить проблему воздействия на здание сил морозного пучения грунта можно, если заставить пучинистый грунт не пучиниться. Читайте — как заставить пучинистый грунт не пучиниться. Как рассчитать и выбрать размеры ленточного фундамента читайте в следующей статье.
