Фундамент из винтовых свай: преимущества и недостатки. Тимерлайн

Возведение любого объекта начинается с создания основания, то есть фундамента. При этом, если говорить о малоэтажном индивидуальном строительстве, то рассматривается в основном 3 вида конструкций: ленточный фундамент, плитный или свайно-винтовой. Независимо от того, какому виду предварительно отдано предпочтение, домовладелец должен внимательно изучить его с точки зрения достоинств и недостатков. Для примера, возьмем фундамент из винтовых свай.

Винтовой фундамент: плюсы

Проверено лично мной – опыт работ со сваями более 10 лет

Применим для любых грунтов, кроме каменистых

Это очень важное преимущество – винтовая свая-саморез монтируется в любой грунт, включая сложные. На основании своего практического опыта я утверждаю, что фундамент на таких опорах показан для зданий на песчаных, глинистых, болотистых почвах. Преимущество свайно-винтового фундамента, к примеру, над ленточным при сложном грунте – стойкость грамотно рассчитанного и правильно устроенного свайного поля к сезонным колебаниям, просадкам, эрозии.

Экономическая доступность – снижается себестоимость объекта в целом

Устройство фундамента, где, к примеру, берется очень популярная в индивидуальном строительстве винтовая свая СВС 108 108х300х2500 мм при равных условиях позволит троекратно сэкономить по сравнению с ленточной конструкцией. А по сравнению с плитной основой бюджет будет снижен в 5 раз.

Монтируется быстро без потери качества

Чтобы устроить фундамент под коттедж площадью 100 м2 моей профессиональной бригаде из 4 человек потребуется максимум 2 дня. Причем один день мы берем про запас, а в подавляющем большинстве случаев работа выполняется за один световой день. Для сравнения – бетонные аналоги требуют для порядка 30 дней.

Монтаж в любое время года

Винтовая свая саморезного типа ввинчиваться может при любых сезонных условиях. Даже снежный покров почвы и промерзание грунта при правильно производстве работ не уменьшит эксплуатационный потенциал основания.

Не требует отстаивания – возводить объект можно в тот же день

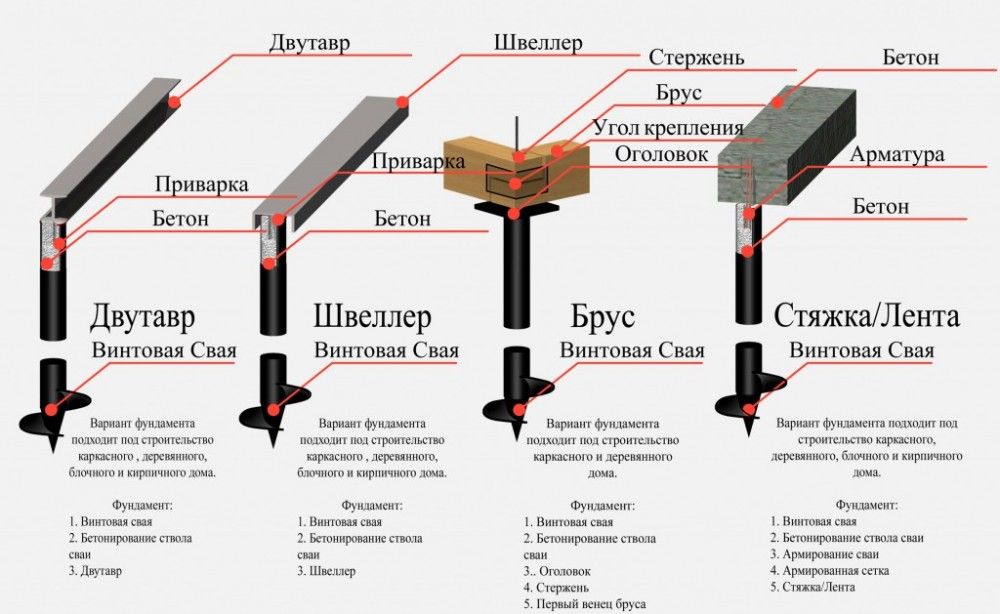

Неважно, выполнен винтовой фундамент с обвязкой из бруса, швеллера или с полноценным ростверком возведение стен можно выполнять сразу после завершения работ с опорами. В этом плане ни одна другая конструкция с ним конкурировать не может – ЖБИ изделия отвердевают не менее месяца.

Ввинчивание возможно ручными и механизированным способом

Непосредственно на объекте строительства определяется вариант физической реализации проекта устройства свайного фундамента. При этом учитывается целый ряд факторов: наличие подъездных путей для спецтехники, срок и время выполнения работ, самостоятельный монтаж или винтовой фундамент рядом с рекой под ключ.

Минусы винтовых свайных конструкций

От противников таких основания можно услышать следующие аргументы:

Грунт промерзает и вспучивается на отдельных участках.
Низкая устойчивость к коррозии.
Недостаточно высокий несущий потенциал.
Деформация вследствие подмывания свайного поля талыми или грунтовыми водами.

Нивелирование всех рисков и недостатков

На самом деле эти риски характерны только в том случае, если винтовой фундамент с обвязкой швеллером или другая его техническая вариация технически неправильно устроены. В первую очередь речь идет о грамотности расчетов оптимальной длины сваи и несущей способности опоры. Также важно понимать характер грунта – об этом информацию даст пробное ввинчивание сваи. И наконец, именно для противостояния морозного пучения грунтов предназначены режущие кромки винтовой сваи. Она доходит до плотных слоев, не подверженных пучению, а, следовательно, риск быть выдавленной теряет актуальность.

Плюсы и минусы фундамента на сваях

Фундамент – основание любого здания, и от его надежности зависит и надежность дома. Поэтому так важно правильно выбрать тип фундамента в зависимости от особенностей грунта и будущей постройки. Сегодня используется три основных типа фундамента: ленточный, столбчатый и свайно-винтовой.

Особенности свайного фундамента

Данный тип фундамента подходит для промерзающего грунта, для участков с неровной поверхностью почвы. Сваи ввинчиваются в землю по тому же принципу, что и столбы при обустройстве столбчатого фундамента, но они не нуждаются в одинаковой глубине. Поэтому такая технология особенно востребована в загородном строительстве. Компания «Русская Свая» проектирует фундамент под каждый конкретный проект и изготавливает сваи необходимого размера. Обустройство свайно-винтового фундамента позволяет возводить различные строительные конструкции на участках со сложным грунтом в короткие сроки.

Диаметр сваи	Длина сваи, мм	Кол-во	Стоимость, руб*
108	2 000	4	17 960
108	2 000	6	21 940
108	2 000	9	31 320
108	2 000	12	41 760
108	2 000	16	55 680
108	2 000	20	69 600
108	2 000	25	87 000

Фундамент на винтовых сваях – современная технология, которая позволяет реализовывать различные архитектурные решения.

Изначально свайный тип фундамента применялся преимущественно для возведения различных объектов государственного значения: маяков, вышек сотовой связи и т.д. Позднее он стал широко использоваться и в гражданском строительстве за счет своих многочисленных преимуществ.

*смета на каждый фундамент рассчитывается отдельно проектным отделом , подробности узнавайте у менеджеров

Преимущества фундамента на винтовых сваях

Доступная стоимость. Компания «Русская Свая» предлагает выгодные цены на винтовые сваи для фундамента. В среднем, заказ свайного фундамента у нас обходится приблизительно на 10-20% дешевле столбчатого или ленточного.
Сжатые сроки выполнения работ. На укладку фундамента на сваях требуется не более трех дней.
Сокращение трудоемкости процесса. Свайный фундамент не требует большого количества специалистов и спецтехники.
Возможность использования на всех типах грунтов, в частности, на участках с торфяным грунтом, с неровной поверхностью почвы, с промерзающим или затапливаемым грунтом.
Возможность повторного использования свай. Качественные сваи, изготовленные с соблюдением всех нормативов, способны прослужить около ста лет. При необходимости их можно использовать повторно для другого строительства.
Высокая надежность и способность выдерживать вес строения любой площади за счет равномерного распределения нагрузки.

Недостатки свайно-винтового фундамента

Сложность расчетов, которые требуют особого внимания при реализации нестандартных проектов, подразумевающих увеличение массы строения. Опытные специалисты нашей компании всегда готовы выполнить расчеты как для типовых, так и для индивидуальных проектов.
Увеличение усадки, которое необходимо учитывать при расчетах, в противном случае усадка может негативно отразиться на состоянии здания.

Фундамент на винтовых сваях – быстро, выгодно, надежно

Очевидно, что свайно-винтовой фундамент обладает неоспоримыми преимуществами перед другими типами, а незначительные недостатки легко устраняются за счет профессионализма проектировщиков.

Для строительства загородного дома, коттеджа, дачи или бани лучше всего подойдет именно фундамент на сваях.

Цены на винтовые сваи достаточно умеренны. Свайный фундамент возводится быстро, не требует дополнительных затрат на содержание рабочих и доставку спецтехники. При этом его надежность не вызывает сомнений. Что же касается участков со сложным грунтом, для них свайно-винтовой фундамент – это единственный возможный вариант.

Потенциальные преимущества и ограничения винтовых свай и винтовых анкеров

Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.

Потенциальные преимущества использования винтовых свай и винтовых анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.

Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что установка занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может присоединить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут. Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что могут быть нагружены сразу после установки. Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная несущая способность винтовых свай и винтовых анкеров будет увеличиваться со временем в результате эффектов старения и тиксотропии. Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.

А3. Минимальное нарушение строительной площадки

По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта. Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции. В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры. Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка несущей способности во время установки

Одной из наиболее важных особенностей винтовых свай и спиральных анкеров является проверка несущей способности во время установки. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность. В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.

Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость. Контролируя крутящий момент при установке, можно добиться требуемой грузоподъемности за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера. Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на площадках с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие вспомогательные строительные услуги ограничены или могут быть недоступны. Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники. В проектах, связанных с модернизацией, может быть мало места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.

А6. Установка в условиях высокого уровня грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки. В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента. Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.

А7. Простая установка на бетонном основании

Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом положении в соответствии с потребностями проекта. Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.

А8. Простые модификации поля для увеличения грузоподъемности

Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности. Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения на грунтах и нагрузках

Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков. Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след – устойчивая технология

Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции. Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и винтовые анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторые ограничения.

Л1. Предельные условия грунта

Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в грунтах, максимальный размер зерна которых составляет менее 60% шага спирали. Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.

Л2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для работы. Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.

Л3. Конструктивные ограничения

Все винтовые и спиральные анкеры имеют структурные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент. В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.

Лучшее строительство свайного фундамента | Лучший ремонт фундамента дома

Перейти к содержимому

Вы задаетесь вопросом, какой тип расширенного ремонта фундамента лучше всего поддержит ваше новое или существующее прибрежное здание? Здесь, в К.Э. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу, но и обеспечим высочайшее качество изготовления, чтобы обеспечить наилучшие результаты для вашего дома.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ СВАЙНЫЕ ФУНДАМЕНТЫ?

Свайные фундаменты применяются для повышения конструктивной устойчивости фундамента здания в районах с рыхлым или подверженным эрозии грунтом. Они также используются для поднятия зданий в зонах затопления и обеспечения того, чтобы такие конструкции, как опоры и подпорные стены, были правильно закреплены и достаточно надежно выдерживали бури и волны. обычно заливают на место. Для этого метода сверлят отверстия, заливают в них бетон и добавляют арматуру для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны в городах и районах с высокой плотностью застройки и населения.

Буронабивные сваи Pros

Можно заливать в местах с очень небольшими накладными расходами.
Риск пучения грунта нулевой.
Может использоваться в местах с ограниченным запасом высоты.
Длина свай может варьироваться.
Можно создавать сваи большого диаметра.
Удаление грунта из скважин можно протестировать.

Минусы буронабивных свай

Смещенный грунт должен быть удален с площадки, что требует дополнительных затрат.
Нельзя использовать в очень рыхлых или несвязных грунтах.
Сваи могут деформироваться из-за локализованного напряжения, воздействующего на затвердевающий материал (так называемое сужение или образование шейки).

Фундамент из забивных свай

Фундаменты из забивных свай аналогичны буронабивным сваям, поскольку они строятся из бетона. Разница в том, что эти сваи имеют либо постоянный, либо временный металлический кожух, который снимается после затвердевания и отверждения бетона. Их называют забивными сваями, потому что их либо забивают, либо вибрируют, либо вбивают в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Как правило, они используются на шельфе, где грунт очень рыхлый или склонный к продавливанию.

Забивные сваи Pro

Они чрезвычайно экономичны.
Увеличивается несущая способность за счет уплотнения и смещения грунта.
Повышение эффективности при изготовлении свай за пределами площадки.

Их часто считают комплексным инженерным решением для фундаментов.

Минусы забивных свай

Если сваи изготавливаются за пределами площадки, их необходимо армировать для транспортировки.
Установка должна быть заранее спланирована и организована.
Для установки свай требуется много места наверху.
Они не идеальны для городских районов из-за шума при установке.

ФУНДАМЕНТ МИКРОСВАЙ

Установки микросвай используются для глубокой поддержки фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину до 200 футов.

Micropile Pros

Можно комбинировать с другими типами свай.
Может использоваться в местах с ограниченным доступом.
Может использоваться в местах со сложными грунтовыми условиями.
Они не подвержены сморщиванию, истощению или проблемам, связанным с рыхлой почвой.
Коммуникационные линии, возможно, не придется прокладывать заново из-за малого диаметра.
Поддерживают вертикальные и боковые нагрузки.

Минусы микросвай

Они дороги по сравнению с другими типами фундаментных свай.
Может деформироваться или выйти из строя под воздействием сейсмической активности (землетрясений).

СВАЙНОЙ СТЕННОЙ ФУНДАМЕНТ

Свайные стены представляют собой ряд близко расположенных свай, которые используются для создания временной или постоянной подпорной стены из свай (например, для ремонта бетонной дамбы). Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

Свайная стена Pros

Простое и относительно быстрое строительство и установка дамбы.
Имеют большую несущую способность.
Предпочтительно использовать в районах с чрезвычайно сложными грунтовыми условиями.

Свайная стена Минусы

Конструкция с глубокими сваями может не иметь желаемых вертикальных допусков.
Добиться гидроизоляции между сваями может быть чрезвычайно сложно.
