Фундамент плита монолитная железобетонная плита: Фундамент «монолитная плита» — Строительная компания «СК»

Содержание

Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

  • особенностей грунта на участке застройки;
  • глубины расположения водоносного слоя;
  • нагрузочной способности основания;
  • веса возводимого строения;
  • климатических факторов;
  • рельефных перепадов в зоне строительства;
  • характеристик используемого строительного материала.
Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

  1. Ослабленных грунтах с повышенной влажностью.
  2. Насыпных почвах с увеличенной концентрацией песка.
  3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

  • равномерно распределить на грунт вес здания;
  • предотвратить усадку частей строения;
  • демпфировать реакцию морозного пучения;
  • исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

  • современных коттеджей;
  • промышленных объектов;
  • гаражных построек;
  • дачных строений;
  • малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

  • бетонных блоков;
  • природного камня;
  • керамического кирпича;
  • сборного железобетона;
  • деревянных каркасов;
  • оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

Рассмотрим устройство фундамента, начиная с поверхности грунта:

  1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
  2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
  3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
  4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
  5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
  6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
  7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
  8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

  • уровнем заглубления;
  • технологией обустройства;
  • конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

  1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.

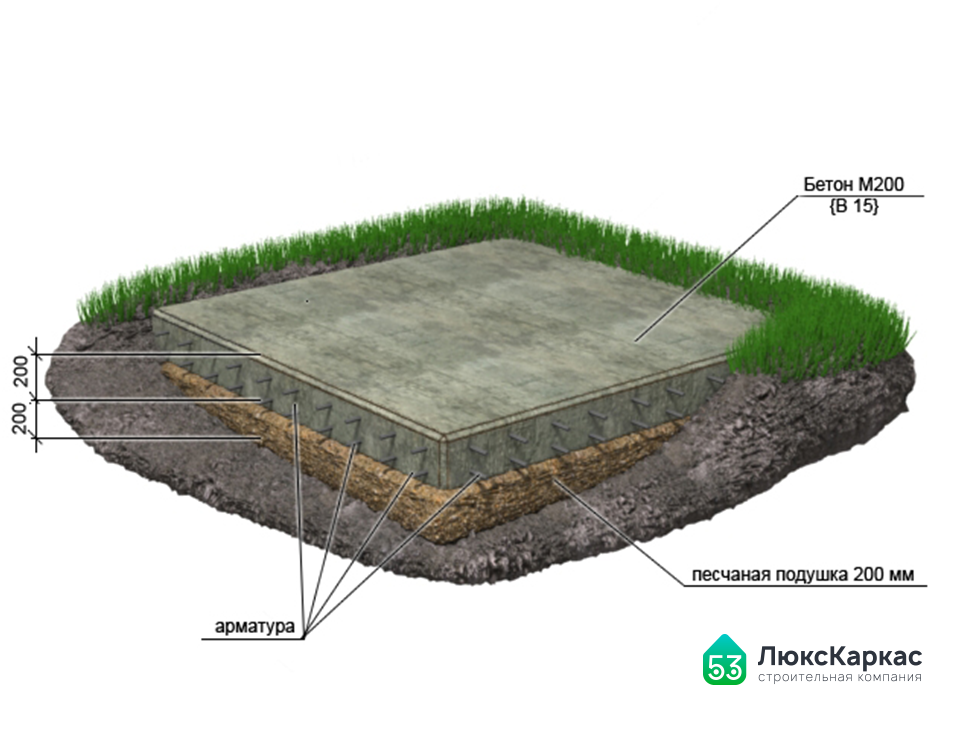

  2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
  3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

  • монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;
В различных исполнениях сооружается фундамент монолитного типа

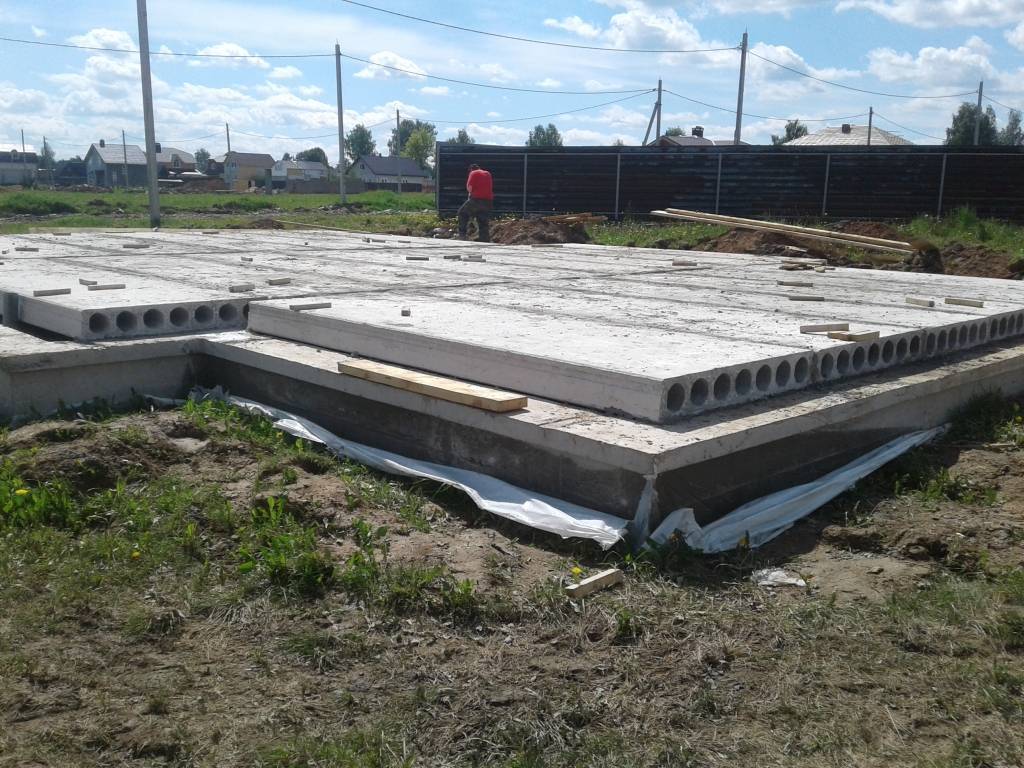

  • сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

  • чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
  • плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

  • повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
  • увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
  • долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.
Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

  • плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
  • при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

  • продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
  • простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
  • повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
  • экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
  • стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.
Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

  • необходимость выполнения работ при положительной температуре;
  • увеличенный объем затрат на сооружение плитной основы;
  • проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы
  1. Изучить характер грунта.
  2. Определить уровень водоносных слоев.
  3. Рассчитать нагрузочную способность основания.
  4. Очистить стройплощадку от мусора и растительности.
  5. Выполнить земляные работы.
  6. Разровнять поверхность почвы.
  7. Выполнить разметку.
  8. Постелить геотекстильную ткань.
  9. Уложить дренажные трубы.
  10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

  1. Смонтируйте щитовую опалубку.
  2. Постелите гидроизоляционный материал.
  3. Уложите листовой теплоизолятор.
  4. Соберите силовой каркас, для которого вяжется армирующая сетка.
  5. Подготовьте бетонный раствор в необходимом объеме.
  6. Произведите заливку фундамента в один прием.
  7. Осуществите вибрационную трамбовку бетона.
  8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

  • для сборки арматурной решетки используйте вязальную проволоку;
  • во время твердения бетона поддерживайте постоянную влажность;
  • на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Монолитная железобетонная плита фундамента — процесс устройства и стоимость

Надежным и прочным основаниям под здание является монолитная железобетонная плита фундамента, которая отличается высокими прочностными показателями и надежностью. Данная технология стала популярной сравнительно недавно, но выполнить укладку материалов в соответствии со всеми требованиями и правилами могут только специалисты. Большие объемы бетона и трудоемкость являются главными препятствием для самостоятельной реализации возведения монолитного основания. Главное преимущество заключается в применении не заглубленного типа фундамента и возможности возведения на сложных грунтах.

Что такое монолитная железобетонная плита фундамента

Это ровная железобетонная площадка толщина, которой полностью зависит от массы возводимого строения, поэтому может варьировать от 10 см до 100 см и более. Но не стоит делать высоту основания меньше 10 см, так как в тонком слое под воздействием сильных нагрузок появляются трещины и расколы, что обязательно приведет к полному разрушению фундамента, а в последствие и всего строения.

Внутри монолитной конструкции размещается арматурный каркас, который предназначен увеличивать прочность площадки и создавать сопротивление нагрузкам, а также не подвергаться снизу пучинистости грунта.

Поэтапный процесс устройства фундамента «монолитная железобетонная плита»

Процесс устройства фундамента «монолитная железобетонная плита» состоит из таких этапов:

  1. Любое строительство начинается с подготовки рабочей площадки, которой предусматривается снятие травяного покрова.
  2. Роется небольшой котлован в соответствии с параметрами дома, но с небольшим запасом, примерно по 10 см с каждой стороны.
  3. По всему периметру устанавливается опалубка, которую необходимо слегка смочить водой.
  4. На дно котлована засыпается песок, разравнивается и хорошо утрамбовывается. Слой песчаной «подушки» должен иметь толщину до 10 см.
  5. Для защиты от воздействия воды разного происхождения (паводки, осадки или грунтовые воды) проводятся гидроизоляционные работы.
  6. На подготовленную поверхность монтируется арматурный каркас (толщина арматуры 10-15 мм). Каркасная конструкция состоит из нижних и верхних сеток, которые прочно связываются между собой, расстояние между прутьями 25-30 см. А так как на плиту со всех сторон воздействуют колоссальные нагрузки, именно от ее качества зависят прочностные характеристики монолитного основания. Для каркасной конструкции выбирается арматура ребристая, которая имеет хорошие адгезийные свойства с бетоном.
  7. Заливка бетона является самой объемной и трудоемкой процедурой, поэтому она выполняется бригадным способом. Как правило, раствор подвозится на строительный участок машинами-миксерами, в которых качество бетона намного выше, чем при замешивании вручную. Кроме этого значительно повышается производительность, ускоряется весь рабочий процесс и сокращаются сроки строительства.
  8. Из залитого слоя бетона необходимо удалить воздух. Делается это для того, чтобы твердеющий материал как можно лучше уплотнился, и в нем не было воздушных прослоек, которые могут со временем привести к разрушениям основания. Работы выполняются при помощи деревянного/металлического шеста с заостренным концом или вибратором.
  9. Когда бетон начнет схватываться, его поверхность нужно смачивать водой, такие мероприятия необходимо проводить для того чтобы он не потрескался.
  10. Завершающим этапом является снятие опалубки. Проводится эта процедура примерно через 7-10 дней в зависимости от того насколько хорошо затвердеет слой раствора, а время его застывания непосредственно связано с температурой окружающей среды. Хотя до полного затвердения проходит 25-36 дней.

Совет! Для того чтобы основание было прочным и надежным не стоит экономить на материалах, так как от качества выполнения зависит продолжительность эксплуатационного периода. Марка цемента не должна быть ниже М-500, а арматура должна быть новой и не иметь коррозийных образований.

Устанавливая монолитные железобетонные фундаментные плиты, обязательно нужно сделать дренажную систему, которая прокладывается по периметру фундамента. Такие мероприятия помогут избавиться от избыточной влаги и образования плесени на стенах здания. Без соответствующих знаний о том, как монтировать дренаж, не стоит заниматься этим самостоятельно, только потратится время и деньги, а результат будет нулевым.

Сколько будет стоить монолитно-железобетонное основание

На универсальный фундамент монолитная железобетонная плита цена формируется с учетом выполненных работ и материалов. В основном себестоимость любого строительного объекта зависит от стоимости материалов, их доставки на участок (транспортные расходы) и зарплаты рабочим.

На чем можно сэкономить?

Практически ни на чем. Единственным фактором, снижающим затраты возведения основания дома может стать договоренность со строительной компанией (бригадой), которая пойдет на уступки и сделает небольшую скидку. Из-за большого объема бетонных работ себестоимость строительства получается самой высокой по сравнению с другими вариантами. Учитывая этот фактор, востребованность в данном типе фундамента под дом относительно небольшая. Выигрывает данная технология только там, где нет возможности применить другую методику.

Преимущества и недостатки

Но каким бы ни был дорогим фундамент монолитная железобетонная плита, строительство имеет положительные стороны и их достаточно много.

  • В основном они связаны:с возможностью устанавливать на участках, где плохие грунты (песчаные, торфяные, пучинистые), высокая подвижность, большие нагрузки, а также на почвах с высоким уровнем грунтовых вод;
  • с высоким показателем прочности и надежности.

Недостатками данной технологии возведения являются:

  • большие затраты и объемы;
  • дороговизна.

Выводы

Перед началом строительства необходимо взвесить все «за» и «против», а также просчитать необходимые затраты, увеличив их на сумму непредвиденных расходов, которые составляют до 20 % от всей суммы.

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

  • Сплошным;
  • Обычным;
  • Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.



Монолитный фундамент (плита) — плюсы и минусы

Монолитный фундамент плитного типа — один из наиболее надежных фундаментов, пригодный для строительства малоэтажных зданий любой конфигурации. Плита, за счет большой опорной площади, способна выдерживать тяжелые здания на низкоплотных грунтах.

Монолитная плита

В данной статье представлена технология строительства монолитной железобетонной плиты своими руками. Мы рассмотрим плюсы и минусы данного фундамента, особенности его расчета, и приведем схемы армирования основания.

Читайте также: какой состав бетона лучше подойдет для строительства фундамента?

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Читайте также: какой фундамент лучше закладывать под строительство дома из керамзитобетонных блоков?

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Читайте также: чем полезна опалубка для садовой дорожки ее виды, принципы установки?

к оглавлению ↑

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

  • устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
  • правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
  • плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
  • отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
  • монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле.  Однако если вы ищите, какой фундамент лучше  и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Читайте также: что такое монолитная опалубка и для чего она применяется в строительстве?

к оглавлению ↑

Конструктивные особенности фундаментной плиты

Устройство плитного фундамента выполняется поверх уплотняющей подсыпки толщиной 20-40 см, состоящей из двух слоев песка и гравия. Толщина каждого слоя одинакова, первым идет песок, поверх него щебенка. Подсыпка укладывается на предварительно выровненный грунт, между слоями размещается прослойка геотекстиля, которая препятствует заиливанию щебня.

Толщина железобетонной плиты варьируется в пределах 30-50 см (устройство монолита больших размеров финансового не выгодно, дешевле будет обустроить фундамент на ЖБ сваях). Технология предусматривает обязательное армирование фундамента своими руками.

Читайте также: как построить фундамент каркасного дома своими руками?

Схема плитного фундамента

Армирование фундаментной плиты выполняется двухконтурным каркасом с применением стержней диаметром 12-16 мм. Выбор арматуры зависит от способа сборки каркаса — если он фиксируется сваркой, применяются стержни с маркировкой С (свариваемые — пример А3с), при фиксации вязальной проволокой с помощью крючка используется стандартная горячекатаная арматура класса А3 или А2.

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Читайте также: способы и технологические особенности вибропогружения свай.

к оглавлению ↑

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

Приводим пример расчета плиты под возведение своими руками двухэтажного кирпичного дома (10×10 м, площадь — 10000 см2) весом в 225 тонн, строящегося на пластичном суглинке с несущей способностью в 3 кг/см2.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

  1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
  2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
  3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м2): 60/2,7 = 27,7 м3.
  4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м2: 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Читайте таже: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Плитный фундамент своими руками (видео)

к оглавлению ↑

Строительство плитного фундамента

Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:

  1. Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
  2. Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
  3. Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

  1. Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
  2. Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
  3. На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
  4. По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
  5. На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
  6. Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
  7. После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

Монтаж плитного фундамента

Набор прочности фундамента происходит за 20-25 дней. После отвердевания конструкции боковые участки гидроизоляции приклеиваются к торцам плиты.

Читайте также: устройство мелкощитовой опалубки и ее отличие от крупнощитовой.

к оглавлению ↑

Отзывы о плитном фундаменте

Д. Савельев, 35 лет, Москва:

Долго выбирал, какой фундамент лучше использовать под дом из пеноблока 9×9 м. — сборный ленточный из ФБС блоков либо монолитную плиту. Ленточный — дешевле, однако строить планировал «на века» и остановился на монолите. Возводил фундамент своими руками, технология хоть и трудоемкая, но не сложная. На мой взгляд, под малоэтажные здания это лучший вариант фундамента.

Л. Парфенов, 49 лет, Питер:

Изучив плюсы и минусы монолитного фундамента по отзывам профессиональных строителей принял решение поднимать на нем двухэтажный каркасник. Заливал своими руками плиту толщиной 25 см, монтаж занял почти неделю, что для такой капитальной конструкции пустяки. Дом стоит уже третий года без каких-либо неприятностей. Рекомендую.

Железобетонная монолитная плита: технология возведения

В строительстве железобетонная плита, заливаемая по месту, применяется в качестве фундамента либо перекрытия. При самостоятельном изготовлении монолитной конструкции невозможно напрячь арматуру, сложно обеспечить необходимый класс бетона. Поэтому плита получается толще заводской, может уступать характеристиками промышленному ж/б изделию.

Область применения

Монолитная плита часто используется в качестве фундамента, так как обладает преимуществами:

  • простая технология – можно залить за один прием, для изготовления котлована снимается лишь верхний слой, опалубка несложная
  • универсальность – отсутствуют ограничения по грунтам, этажности здания, стеновым, кровельным материалам
  • ресурс – выше, чем у ленточных, столбчатых оснований

Плитный фундамент считается самым надежным, силы пучения не могут нарушить геометрию стен. Недостатки заключаются в высоком бюджете строительства, сложной конструкции подвальных этажей, необходимости защиты ж/б конструкций от влаги. Плита непригодна для эксплуатации на косогорах, сложном рельефе.

Монолитные плиты перекрытий позволяют проложить коммуникации при заливке, максимально учитывают планировку внутренних пространств, обходятся дешевле промышленных изделий ПК.

Основной проблемой при заливке является сложная пространственная конструкция опалубки. Палуба удерживается ригелями, балками, опирающимися на массивные стойки. Плюсом является использование пиломатериала после распалубки для стропильной системы.

Разновидности монолитных плит

Фундаментная железобетонная плита имеет несколько конструктивных решений. Наиболее популярны:

  • чашеобразная конструкция – прямая чаша для тяжелых кирпичных, бетонных стен, перевернутая чаша для срубов, каркасных зданий
  • кессонная плита – имеет встроенное техподполье, погреб, заливается за один прием, имеет сложную геометрию
  • гладкая плита – имеет плавающую конструкцию, толщину от 20 см, два армопояса

Последняя модификация используется чаще всего, имеет высокий ресурс, не требует ремонта. Плитный фундамент по умолчанию является полом по грунту, позволяя экономить бюджет строительства. В монолитную конструкцию укладывают инженерные системы, вмуровывают теплый пол для сокращения сметы, эксплуатационных расходов.

Конструкция ж/б плиты

При использовании классической технологии монолитная плита представляет собой конструкцию из нескольких слоев:

  • основание – песок, щебень, смесь ПГС или несколько слоев разного нерудного материала
  • подбетонка – стяжка для защиты гидроизоляционного материала
  • гидроизоляция – трехслойный ковер Технониколь либо любого другого рулонного материала с двумя слоями битума
  • бетон – конструкционный материал с высоким ресурсом
  • армопояс – две арматурных сетки, уложенных в бетон

Для повышения эксплуатационных характеристик после распалубки гидроизоляционным слоем покрывается вся поверхность плиты. По периметру проходят дрены, осушающие грунт, на уровне земли монтируется ливневка, чаще всего интегрированная в отмостку. Боковое промерзание пучнистых грунтов предотвращают утеплением отмостки на уровне подошвы плиты.

Изготовление монолитной фундаментной плиты

Самым экономичным вариантом для плитного фундамента является песчаный грунт с низким (больше метра) уровнем УГВ. В этом случае не нужно покупать нерудный материал, можно обойтись без гидроизоляции подошвы. Заливается железобетонная плита в опалубку после укладки двух арматурных сеток, ввода инженерных систем. Во всех остальных случаях потребуется стандартный комплекс работ, приведенный ниже.

Разметка, подготовка

Монолитная плита не может опираться на плодородный слой, богатый органикой. Без доступа кислорода она разлагается, почва просаживается, здание теряет стабильность геометрии. Поэтому слой чернозема (20 – 40 см) вынимается из котлована всегда. Для разметки применяют шнуры по кольям либо расчерчивание грунта известковым раствором. Конфигурация копирует проектный чертеж, размеры котлована увеличиваются по периметру на 1,2 м. Это позволит уложить дрены для отвода грунтовых вод, выполнить теплоизоляцию отмостки в уровне подошвы плиты.

На этом же этапе гораздо проще ввести в здание инженерные системы. Однако без опалубки невозможно определить расположение будущих стен, возле которых нужно установить стояки канализации, водопровода. Для этого обычно протягиваются шнуры внутри котлована по внутренним плоскостям ограждающих конструкций с учетом толщины стен, облицовочного материала.

Глубина залегания трубопроводов под подошвой плиты 0,7 – 1 м. Геотермальное тепло сохраняется конструкцией, независимо от уличной температуры, грунт не может промерзнуть в лютые морозы.

Фундаментная подушка изготавливается по технологии:

  • засыпка, выравнивание 10 см слоя песка
  • обильное увлажнение, трамбовка виброплитой
  • засыпка следующего слоя аналогично предыдущему
  • два слоя щебня по 10 см с виброуплотнением

Чтобы нерудный материал не смешивался с почвой, дно котлована предварительно застилают геотекстилем. Существуют проектные решения, в которых песок уложен поверх щебня, служащего дренажом подошвы плиты при высоком УГВ. В этом случае геотекстиль используется дважды – под щебнем, поверх него, чтобы мелкая фракция песка не перемешивалась с крупными камнями гранита, гравия.

В дополнение к указанным мероприятиям необходимо уложить экструдированый пенополистирол под отмостку, выкопать по его наружному периметру траншею глубиной 40 см с уклоном в одну сторону. На расстоянии 5 – 7 м от здания в грунт заглубляется резервуар, принимающий самотечные стоки из дренажной системы.

В траншею засыпается 10 см слой щебня по геотекстилю, края которого расправлены на боковых стенках. После уплотнения этого природного фильтра укладываются дренажные трубы (гладкие или гофрированные со щелевой перфорацией). Затем их засыпают щебнем, укрывают геотексилем, выравнивают поверхность фундаментной подушки.

При высоком УГВ необходима гидроизоляция подошвы плиты от грунтовых вод. Ее изготавливают следующим методом:

  • заливка подбетонки – 5 см стяжка без армирования
  • укладка рулонного материала – полосы Бикроста или любого другого материала раскатывают с учетом напуска на боковые поверхности плиты, создают 10см нахлест, герметизируют мастикой швы, необходимо 2 – 3 слоя

После этих операций основание качественно воспринимает нагрузки, защищает бетонную конструкцию от намокания.

Опалубка, армирование, заливка

В отличие от ленточного основания, монолитная плита имеет бюджетную опалубку простой конструкции:

  • щиты по периметру на высоту чуть больше проектного уровня для предотвращения расплескивания во время виброуплотнения, распределения смеси
  • подпорки через 60 см в виде укосин, закрепленных в грунте колышками, к щитам саморезами

Для повышения качества поверхности бетона внутренняя сторона опалубки может обтягиваться пленкой, рубероидом. Армирование производится сетками из прутков периодического сечения 12 – 16 мм (класс A-III горячекатаной арматуры). Защитный слой 4 см от края металлического стержня до любой грани плиты предотвращает коррозию.

Поэтому сетки приподнимают над слоем гидроизоляции бетонными или пластиковыми подкладками. Для фиксации верхней сетки на одинаковом расстоянии от нижнего армопояса используются специальные элементы. Их называют хомутами, столиками, пауками, конструкция отличается разнообразием. Простейший хомут изгибается способом:

  • П-образный изгиб стержня
  • разводка нижних концов в разные стороны под прямыми углами

Прутки стыкуются вязальной проволокой в местах сопряжений. Сварные соединения опасны образованием коррозии, ослаблением металла возле швов.

Залить конструкцию необходимо в один прием, время перерыва при подаче смеси ограничено 2 часами. После этого застройщик гарантированно получит несколько кусков бетона без жесткой связи между собой. Удаление воздуха, равномерное распределение смеси внутри опалубки производится насадками глубинных вибраторов. Зеркало бетона дополнительно выравнивается поверхностными виброплитами.

Даже в отсутствие солнечной погоды летом бетон увлажняется каждые 3 часа водой. В противном случае неизбежны трещины, снижающие эксплуатационные свойства плиты.

Гидроизоляция

Плита должна защищаться после распалубки непрерывным слоем гидроизоляции со всех сторон. Для этого используются технологии:

  • оклеивание – предпочтительнее 2 слоя рулонных битумных материалов на полимерной либо стекловолоконной основе
  • пропитка – мастики, праймеры с минимальным ресурсом
  • изменение структуры – пенетрирующие составы, действующие на молекулярном уровне, бетон на всей глубине получает водоотталкивающие свойства
  • обмазка – битумные или эпоксидные смеси
  • окрашивание – специальные ЛКМ на основе эпоксидной, битумной смолы

На практике используются комбинированные методы гидроизоляции, позволяющие достичь межремонтного периода 50 – 70 лет. При использовании Пенетрона необходимость в дублирующем слое полностью отсутствует. Измененная структура материала обладает водоотталкивающими свойствами весь срок службы.

Методика позволяет изготовить монолитную плиту с максимальным эксплуатационным ресурсом. Однако обладает высоким бюджетом строительства. На практике смету можно урезать за счет сокращения количества операций. Однако это может сделать лишь специалист с профильным образованием, обладающий регулярной практикой работ.

Монолитная железобетонная плита

  1. Грунт.
  2. Геотекстиль.
  3. Песчано-щебёночное основание.
  4. Гидроизоляция.
  5. Бетонная армированная  плита.

Вариантов конструктивного наполнения фундаментов достаточно много. Заказчик вправе выбирать конструкцию фундамента, которая будет спроектирована нашими специалистами в соответствии с существующими строительными нормами.

1. Грунт.
2. Геотекстиль.
3. Щебёночное наполнение системы дренажа.
4. Трубы кольцевой системы дренажа.
5. Песчано-щебёночное основание.
6, 7. Вывод канализационной трубы (выводы других коммуникаций по согласованию с Заказчиком).
8. Слой утеплителя.
9. Утепление торцевой части плиты.
10. Торцевая часть плиты (материал по согласованию с Заказчиком).
11. Утепление зоны отмостков.
12. Отмостка (материал по согласованию с Заказчиком).
13. Гидроизоляция.
14. Бетонная армированная  плита.

Плита может быть утепленной, со встроенными коммуникациями, тёплым полом и т.д. Всё зависит от запроса Заказчика.

Технология возведения плиты.

Все конструктивные особенности будущего фундамента определяются на этапе проектирования монолитной плиты и напрямую зависят от особенностей участка местности, проведенными инженерными изысканиями и от специфики планируемого к возведению на этом фундаменте здания.

Для фундамента монолитная плита не требуется глубокого заложения. Работы проводятся в следующем порядке.

  1. Разметка площадки под устройство фундамента
  2. С грунта ,на проектном пятне застройки, снимается верхний плодородный слой.
  3. Выкапывается и тщательно выравнивается котлован, глубина которого зависят от типа и состояния грунта на пятне застройки. Выкопанная площадка под  фундамент должна распространяться и на пояс отмостков по периметру будущего дома. При необходимости, для большего уплотнения грунта, площадка трамбуется.
  4. Подготовленная площадка застилается слоем геотекстиля.
  5. Монтаж проходок (гильз) для ввода в дом необходимых коммуникаций.
  6. Проводится отсыпка с тщательной послойной трамбовкой песчанно-гравийного основания. Основание из песка и гравия (щебня) замещает неустойчивый грунт и создает надёжное основание, не склонное к вспучиванию, проседанию и к другим деформационным явлениям.
  7. Монтаж опалубки по размерам будущего фундамента.
  8. Укладывается слой гидроизоляции, исключающий проникновение влаги в бетон фундамента.
  9. Монтаж арматуры каркаса железобетонной плиты фундамента.
  10. Заливка бетона с уплотнением глубинными вибраторами.
  11. После укладки бетон закрывают пеленкой или брезентом.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

подготовка, армирование и заливка плитного фундамента

Фундамент-плита своими руками порой становится единственным эффективным способом возведения основания для дома.

У таких конструкций есть свои плюсы и минусы, противники и приверженцы. Для того, чтобы оценить необходимость данного фундамента следует разобраться с его особенностями строительства и эксплуатации.

Проведение работ своими руками поможет снизить финансовые затраты, но при этом необходимо учитывать действующие нормы и рекомендации специалистов.

Особенности фундамента

Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.

Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:

  • геотекстиль;
  • бетонная подготовка;
  • гидроизоляция;
  • утеплитель.

Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.

Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.

Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.

В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.

К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.

Плиточный фундамент наиболее популярен при строительстве загородных домов со стенами в виде кирпичной, каменной и блочной кладки. Особенно часто он используется при возведении зданий каркасного типа. В принипе, его можно использовать для любых одноэтажных сооружений (максимум, двухэтажных построек).

[stextbox id=’warning’]Советуем почитать: Виды фундаментов для частного дома[/stextbox]

Плюсы и минусы

При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

  1. Возможность установки в вышеуказанных осложненных условиях, в т.ч. на нестабильных грунтах.
  2. Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
  3. Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
  4. Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
  5. Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
  6. Возможность использования в качестве бетонной стяжки напольного покрытия.

Ограничивают распространенность рассматриваемого основания такие недостатки:

  • высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
  • повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
  • ограничение этажности (высоты) сооружения;
  • проблемы с обустройством погреба внутри дома.

Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

[stextbox id=’warning’]Советуем почитать: Схема и методы планировки строительной площадки частного дома[/stextbox]

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

[stextbox id=’warning’]Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента[/stextbox]

Устройство плиты под фундамент

Для получения надежного, долговечного фундамента дома важно правильно выбрать материал. Особое внимание уделяется бетону. Следует выделить следующие требования, предъявляемые к нему:

  • водонепроницаемость должна соответствовать не ниже категории W8;
  • по прочности подбирается бетон с маркой не ниже М300;
  • морозостойкость должна соответствовать F200;
  • подвижность раствора при ручной заливке достаточна П3.

Для армирования плиты можно использовать любую стальную арматуру с периодическим профилем диаметром не менее 12 мм. Часто предпочтение отдается стержням А500С, которые обладают необходимой прочностью и предназначены для сварного соединения.

На стадии подготовки следует подготовить и необходимый инструмент – лопата, лом, болгарка для резки арматуры, нож и ножницы для раскроя рулонных материалов, ножовка по металлу, ножовка и молоток для изготовления опалубки, плоскогубцы, перфоратор.

При подготовке и заливке раствора потребуется вибратор, строительный миксер, мастерок или кельма, терка, правило. Контроль качества и измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, угольником.

Земляные работы и опалубка

Для возведения плиточного фундамента необходимо тщательно подготовить площадку под строительство. Прежде всего, снимается плодородный слой почвы и производится выравнивание площадки с использованием нивелира. При необходимости завозится дополнительный грунт, который засыпается на участке и трамбуется. Желательно для этого использовать виброплощадку.

Следующий шаг – рытье котлована («корыто»). Размер ямы превышает габариты плиты на 20-30 см для установки опалубки. Глубина ее выбирается на 30-40 см больше высоты заглубляемой части фундамента. Дно «корыта» тщательно выравнивается по горизонтали и утрамбовывается.

На нем рекомендуется сформировать дренажные отводы. Далее дно застилается по всей площади геотекстилем. Этот слой позволит удерживать подушку от миграции в грунт, при этом свободно пропуская влагу.

Важный этап подготовительной работы – засыпка подушки. Для этого насыпается слой песка, а затем слой щебня или гравия. Общая толщина подушки в среднем составляет 30 см.

Если строительство ведется на сильно пучинистых грунтах, то толщина увеличивается до 40-45 см. Через каждые 8-10 см засыпки производится трамбование (рекомендуется виброплитой). Внутри подушки укладываются трубы коммуникаций, а также дренажные трубы.

Подготовительный этап завершается монтажом опалубки. Она устанавливается по всему периметру будущей фундаментной плиты и строго определяет ее размеры. Монтаж начинается с установки по углам брусьев высотой, равной высоте фундамента.

Между брусьями натягивается шнур, ориентируясь по которому вбиваются промежуточные брусья с шагом 1,5-2 м. К вертикальным брусьям прибиваются дощатые стенки. Используются доски шириной 15-20 см и толщиной 2,5-3 см, которые плотно подгоняются друг к другу.

С внешней стороны опалубка упрочняется укосинами (подпорками). Особое внимание уделяется прочности углов. При установке опалубки следует помнить, что поверхность плиты формируется по верхнему краю доски, а значит, от ровности монтажа зависит горизонтальность фундамента.

[stextbox id=’warning’]Советуем почитать: Как правильно подготовить земельный участок к строительству?[/stextbox]
[yvideo number=»09UbfPC6Qgo»]

Как правильно сделать бетонную подготовку?

Надежность плитного фундамента значительно возрастает при наличии такого элемента, как бетонная подготовка (подбетонка). С учетом большой площади основной заливки, подбетонка выполняет такие функции – исключение протекания бетона, равномерное распределение раствора, ослабление воздействия резкого вспучивания грунта, упрощение правильного монтажа армировочной системы.

Параметры бетонной подготовки определяются СНиП 52-01-2003. Среди основных положений следует отметить такие нормы:

  • использование тощего бетона на основании смеси марки М50;
  • толщина слоя составляет 5-10 см;
  • выдержка после заливки в течение 28 суток для набора прочности материалом.

Тощий бетон для подбетонки содержит всего 6-7% цемента. Смесь содержит минимальное количество ингредиентов, что ускоряет процесс гидратизации, а следовательно, и затвердение массы. Раствор заливается внутрь опалубки по всей поверхности и тщательно разравнивается правилом. Ровность поверхности контролируется строительным уровнем.
[yvideo number=»GLqVVVe0yrM»]

Укладка гидроизоляции

Гидроизоляция плитного фундамента считается обязательным элементом конструкции. Она должна надежно защитить бетонную плиту от влаги почвы и паводковых вод. Гидроизоляционный слой должен защищать плиту как снизу, так и сбоку. Обеспечить защиту можно с помощью рулонных, обмазочных и напыляемых материалов, обладающих водонепроницаемостью.

Наиболее часто используется рубероид и толстая полиэтиленовая пленка. В качестве дополнительной изоляции применяется битумная обмазка. Рулонный материал укладывается поверх бетонной подготовки с нахлестом полос. Длина нахлеста составляет не менее 15 см.

Для обеспечения боковой защиты материал поднимается на стенки опалубки (с внутренней стороны). Современная стройиндустрия предлагает усовершенствованные полимерные материалы, которые эффективно исполняют роль гидроизоляции.

Утепление

Теплоизоляция в плитном фундаменте является необязательном, но желательным элементом. Особо важна его установка при строительстве в холодных регионах. Утеплитель может укладываться поверх гидроизоляции или сверху фундаментной плиты при изготовлении напольной стяжки. Не следует забывать, что тепловая защита существенно ухудшается при отсутствии торцевой изоляции.

В качестве теплоизоляции монолитного фундамента используются такие материалы.

Пенопласт

Он технологичен, легко монтируется, не подвергается гниению, обладает высокой водостойкостью. Среди недостатков выделяется токсичность при нагреве выше 50 градусов, хрупкость и горючесть.

Материал выпускается в форме плит различной толщины. В качестве утеплителя фундаментных плит находит широкое применение, в т.ч. из-за низкой стоимости.

Пенополистирол экструдированного типа

По внешнему виду он напоминает пенопласт, но отличается по способу изготовления. Обладает хорошими теплоизоляционными свойствами и повышенной прочностью. Выпускается в рулонах и плитах.

Минеральная вата

Она является хорошим утеплителям, но высокая гигроскопичность способна значительно ухудшить свойства. В качестве теплоизоляции фундамента находит применение вата из базальтовых волокон, которая обладает повышенной влагостойкостью. При использовании минеральной ваты требуется надежная гидроизоляция.

При изготовлении шведской плиты теплоизоляционный слой является обязательным элементом. В этом случае из пенопласта или пенополистирола изготавливается опалубка, которая не подлежит демонтажу после заливки бетона. Для упрочнения несъемной опалубки могут дополнительно устанавливаться временные деревянные щиты с внешней стороны.
[yvideo number=»VXlT4l-YcO0″]

Как армировать?

Механическая прочность монолитной, бетонной плиты обеспечивается путем ее армирования стальными стержнями. Для этого поверх гидроизоляции или утеплителя собирается сетчатая конструкция из арматуры диаметром не менее 12 мм. В зависимости от толщины плиты монтируется один или два слоя. Как правило, применяется двухслойное армирование.

Армирующие слои формируются в виде сетки, т.е. укладкой стержней в двух направлениях с соединением в местах пересечения вязальной проволокой. Сварка допускается при использовании арматуры с наличием в маркировке буквы «С». Размер ячеек такой сетки составляет 20-25 см.

Нижний слой устанавливается на опорах высотой 3-4 см, что дает возможность создания защитного бетонного слоя. Верхний слой закрепляется на вертикальных стержнях и отстоит от нижней армировки на расстоянии 10-12 см.

Торцы фундаментных плит армируются с использованием П-образных элементов, которые скрепляют оба горизонтальных слоя. Эти элементы считаются обязательными, т.к. принимают на себя крутящие нагрузки.

Бетонная заливка

Фундаментная плита изготавливается путем заливки бетона в опалубку по всей площади. Расход его велик, а потому придется использовать бетономешалку или заказывать готовый раствор. Для фундамента необходим бетон марки по прочности не ниже М300 (как правило, применяется М400). Заливка осуществляется слоями, которые подвергаются уплотнению с помощью глубинного вибратора.

Всю плиту следует заливать за один день, не допуская отвердения промежуточных слоев. Если объем работ слишком большой и не удается завершить заливку в течение суток, то последующая качественная заливка возможна только при условии, что отвердение не достигло уровня прочности в 10 МПа.

Это условие можно проверить вибратором. Старая заливка должна разжижаться при его работе. Незавершенная плита во время простоя должна надежно защищаться от загрязнения.

Заливка бетона осложняется при чрезмерно низких или высоких температурах воздуха. При проведении работ зимой следует вводить специальные добавки и надежно утеплять раствор. В жаркую погоду следует увлажнять опалубку. В противном случае влага из раствора будет активно впитываться древесиной, что может привести к появлению трещин в бетоне.

[stextbox id=’warning’]Советуем почитать: Как сделать бетономешалку своими руками?[/stextbox]

Завершение работ

При изготовлении фундаментной монолитной плиты надо помнить о специфическом свойстве бетона. Он постепенно набирает прочность в процессе отвердения и этот процесс в норме продолжается 28 суток. Быстрое и неравномерное затвердение вызывает нарушение химических процессов, происходящих внутри материала, что приводит к его растрескиванию, усадке и деформациям.

Для обеспечения нужного качества требуется специальный уход за бетоном. Наиболее ответственный период продолжается примерно 10 суток. В это время следует обеспечить увлажнение бетона и постараться обеспечить оптимальную температуру (в пределах 17-24 градуса).

Для этого производится периодическое обрызгивание фундамента. Плита укрывается от ветра и прямых солнечных лучей. Нельзя допускать механических воздействий – ударов, трения, царапания. В холодную погоду бетон придется утеплять.
[yvideo number=»32D4NTQ8Vqg»]
Когда можно демонтировать опалубку? Ее можно снимать только при условии достижения достаточной прочности бетона, а это происходит через 28-30 дней. Лучше не торопиться и проводить демонтаж через 40-45 суток после заливки. Если сроки чрезмерно поджимают, то минимально допустимо снимать доски через 10 суток.

Снимается опалубка предельно осторожно, не допуская повреждения бетона. При появлении сколов, необходимо зачистить место дефекта металлической щеткой, промыть водой и зашпаклевать смесью цемента и песка с в отношении 1:2.

После демонтажа досок, закрепляется гидроизоляция и утеплитель на торцах плиты, а зазор заполняется грунтом с уплотнением. Можно улучшить гидроизоляцию, создав гидрозатвор. Для этого зазор заполняется глиной.

В ряде случаев наиболее подходящим вариантом фундамента становится монолитная железобетонная плита. Она дает возможность построить дом на подвижных и увлажненных грунтах. Такое основание имеет повышенную материалоемкость, что приводит к высокой стоимости строительства.
[yvideo number=»wIEcV1NdKpg»]
Затраты можно снизить, возведя плитный фундамент своими руками. Важно соблюсти все нормативы, удовлетворить предъявляемые требования и учесть рекомендации специалистов.

МОНОЛИТНЫЕ БЕТОННЫЕ КОНСТРУКЦИИ — RJPotteigerConstructionServicesInc

Монолитная бетонная конструкция — одна из самых инновационных форм бетонных конструкций, доступных сегодня компаниям. В некоторых ситуациях монолитная бетонная конструкция является очень привлекательной формой строительства, которая может выполнить работу быстрее, чем другие методы. Рассматривая услуги бетонного строительства, узнайте больше об истории монолитного бетонного строительства, а также о его преимуществах и недостатках.

ЧТО ТАКОЕ МОНОЛИТНАЯ БЕТОННАЯ КОНСТРУКЦИЯ?

Монолитная архитектура относится к типу здания, которое было отлито, выкопано или вырезано из одного куска материала. Исторически сложилось так, что монолитные здания строились путем вырезания комнат и других элементов в скалах. Монолитное бетонное строительство является разновидностью монолитной архитектуры. В частности, это относится к конструкции, сделанной из бетона, которая отливает все свои компоненты одновременно.

ИСТОРИЯ МОНОЛИТНОГО БЕТОННОГО СТРОИТЕЛЬСТВА

Монолитно-бетонное строительство насчитывает тысячу лет, если не больше.Некоторые из наиболее известных ранних примеров монолитного строительства происходят из монолитных церквей династии Загве, которые были построены во время правления династии примерно с 900 по 1270 год нашей эры.

Считается, что эти сооружения были вдохновлены одним из королей Загве, Лалибелой, который надеялся создать «Новый Иерусалим» в горном районе Эфиопии. Основываясь на этом видении, рабочие и мастера создали 11 монолитных церквей, вырезав их из скалы. При создании этих церквей они находили большие глыбы горных пород, а затем начинали высекать эти глыбы.Высекая камни, они могли создавать крыши, окна, двери, колонны и другие элементы.

Каждая церковь впечатляет сама по себе, с красивыми церемониальными проходами, функциональными стволами дренажных канав и встроенными в них катакомбами. Выделяясь из общей массы, Биете Медхани Алем считается самой большой монолитной церковью в мире. Другие монолитные здания по всему миру пережили столетия, например храм на Индийском берегу, построенный между 700 и 728 годами н.д., являясь одним из наиболее впечатляющих примеров.

В этой области не было много разработок до 1908 года, когда Томас Эдисон добился значительного прогресса в монолитной архитектуре, когда он подал заявку на патент, охватывающий строительство зданий с использованием только одной бетонной укладки. Для создания этих зданий требовались сложная форма и дорогое оборудование, поэтому Эдисону было трудно убедить других купить его бетонные дома. Хотя здания позиционировались как огнеупорные, простые в уходе и доступные по цене, их было трудно продать покупателям.

Хотя их было трудно продать, в Нью-Джерси было построено несколько бетонных зданий, и некоторые из них стоят до сих пор. История в значительной степени сочла бы набег Эдисона на бетонное строительство неудачным, а его цементная компания потеряла миллионы долларов. Тем не менее, он показал возможность использования монолитной архитектуры в жилых целях.

С тех пор, как Эдисон впервые попытался создать дома из монолитного бетона, этот метод прижился и стал отличным методом во времена, когда спрос на жилье резко возрастает.Быстрый и простой метод строительства делает его привлекательным вариантом для некоторых сегодня. Например, Центральное управление общественных работ Индии использует технологию монолитного строительства для создания офисных комплексов и крупных жилых проектов. Вы можете ожидать, что монолитные бетонные конструкции будут использоваться во всем мире там, где необходимы скорость и качество.

МОНОЛИТНЫЕ БЕТОННЫЕ КОНСТРУКЦИИ VS. Ступенчатая конструкция

Ступенчатое строительство является наиболее распространенным методом строительства.Пошаговый строительный проект выполняется поэтапно, а не сразу. Напротив, монолитное бетонное строительство относится к строительному процессу, завершенному за один раз. Поскольку монолитная бетонная конструкция чаще всего используется с фундаментами, ниже будет проведено сравнение двух различных методов строительства фундаментов.

СТУПЕЧНАЯ КОНСТРУКЦИЯ

Традиционные бетонные фундаменты строятся поэтапно. Этот процесс состоит из трех основных частей:

  1. Передача нагрузки на подстилающий грунт
  2. Возведение фундаментных стен
  3. Заливка плиты

Первым этапом возведения фундамента методом ступенчатой ​​конструкции является установка фундаментов.Фундаментом называют участок бетона, который был помещен глубоко в почву. Обычно эти опоры довольно широкие, так как они предназначены для распределения веса конструкции по земле. Равномерно распределяя вес, меньше шансов, что здание сдвинется или треснет.

Здания и конструкции в более холодном климате также могут быть полезны от них, так как фундаменты могут предотвратить замерзание. Поскольку фундаменты устанавливаются глубоко в землю ниже линии промерзания, они предотвращают повреждение конструкции.Без фундаментов или тех, которые неправильно установлены над линией промерзания, вода может пройти цикл оттаивания и замерзания, что может привести к образованию полостей под фундаментом, что может привести к разрушению фундамента и повреждению структурной целостности здания.

После закладки фундамента следующим шагом является строительство фундаментных стен, которые размещаются поверх фундаментов и соединяют все здание. Такие стены часто можно увидеть в недостроенных подвалах.

Завершающим элементом ступенчатой ​​конструкции является плита, которая укладывается поверх фундаментов и между стенами фундамента.Как правило, эта плита представляет собой черный пол или цокольный этаж и сделана из бетона.

При всех шагах, необходимых для поэтапного возведения фундамента, компаниям часто приходится планировать значительные затраты времени на заливку и отверждение каждого элемента фундамента. Дополнительное время, затрачиваемое на установку фундамента, может привести к увеличению затрат и снижению производительности, что заставляет некоторых искать более эффективные методы.

МОНОЛИТНАЯ КОНСТРУКЦИЯ

Монолитная конструкция на фундаментных плитах – одна из самых распространенных альтернатив ступенчатым фундаментам.Вместо того, чтобы разбивать фундамент на несколько частей, монолитные плиты объединяют бетонную плиту и основание фундамента в один элемент. Вы будете заливать плиту и фундамент одновременно, что поможет вам быстрее завершить свои проекты.

По сравнению с более традиционными фундаментами монолитные фундаменты намного тоньше. Как правило, опоры для этих фундаментов проходят всего около 12 дюймов от основания до пола, а толщина фундамента составляет всего около четырех дюймов.Хотя для ускорения работы можно использовать специальное землеройное оборудование, чтобы копать землю, вы также можете выполнять копание вручную, поскольку вам нужно копать землю всего на несколько дюймов.

Вы также обнаружите, что монолитные плиты опираются на гравийную подушку, предназначенную для надлежащего дренажа. Плита также будет иметь проволочную сетку или арматуру, чтобы укрепить плиту и снизить вероятность любого растрескивания. В особенно холодном климате можно добавить слой изоляции, окружающий фундамент и обеспечивающий внутреннее отопление.Слой изоляции отодвинет линию промерзания и защитит вашу конструкцию от оттаивания и замерзания.

ЗА И ПРОТИВ МОНОЛИТНЫХ БЕТОННЫХ КОНСТРУКЦИЙ

Монолитное строительство часто является гораздо более быстрым методом закладки фундамента дома и популярно для застроек, где необходимо быстро построить много домов. У монолитного бетонного строительства есть несколько других преимуществ, но есть и некоторые недостатки, из-за которых компании иногда выбирают поэтапные методы строительства вместо монолитной альтернативы.Прежде чем выбрать бетонную услугу под свои нужды, узнайте плюсы и минусы монолитного строительства:

НЕИСПРАВНОСТИ МОНОЛИТНЫХ КОНСТРУКЦИЙ

Хотя монолитное строительство имеет много преимуществ, у этого метода есть и недостатки. Поскольку монолитные конструкции не уходят достаточно глубоко, чтобы попасть под линию промерзания, они не подходят для более холодного климата, где замерзание и оттаивание будут более вероятными и частыми, что приведет к растрескиванию бетона. Помимо того, что монолитный бетон плохо подходит для холодной погоды, есть еще несколько потенциальных недостатков :

  • Не такой универсальный:  Монолитная конструкция не идеальна для некоторых проектов.Например, он недоступен в те времена, когда под домом много грязи. Вы часто обнаружите большое количество насыпной грязи на участках, где нужно было заполнить много отверстий. Размещение монолитной плиты поверх засыпки может повысить вероятность того, что бетон треснет. Ступенчатая конструкция, напротив, может приспосабливаться к грязи и другим условиям.
  • Углеродоемкость:  Одним из наиболее существенных недостатков монолитного бетонного строительства является то, что это самый углеродоемкий из всех методов строительства зданий.Воплощенный углерод, обнаруженный в монолитных бетонных конструкциях, имеет тенденцию быть довольно высоким. Этот уровень углерода не является экологически чистым и в результате может привести к тому, что некоторые строители не будут его использовать.
  • Дорого для некоторых жилых домов:  Иногда строительство из монолитного бетона может быть намного дороже, чем другие варианты. Дома на склонах потребуют слишком много бетона для монолитной заливки и в конечном итоге будут слишком дорогими.
  • Трещины из-за избыточного веса:  Монолитная конструкция не лучший выбор для тех случаев, когда на конструкцию воздействуют значительные весовые нагрузки.Например, блочные наружные стены могут привести к растрескиванию периметра, если он был построен с помощью монолитной заливки.
  • Нельзя использовать для надземных домов: Иногда местные правила требуют поднятия дома, например, когда дом строится в зоне затопления. Поскольку монолитные фундаменты часто намного тоньше, чем другие, они не смогут должным образом поднять дом в соответствии с местными нормами безопасности или правилами внешнего вида.

СТОИМОСТЬ МОНОЛИТНЫХ БЕТОННЫХ КОНСТРУКЦИЙ

Несмотря на недостатки монолитного бетона, некоторые преимущества делают его идеальным для конкретных проектов.Есть много успешных проектов монолитного строительства, благодаря которым дома стоят долгое время, и это может быть отличным выбором для многих проектов. Узнайте больше о следующих преимуществах монолитного бетонного строительства:

1. БЫСТРОЕ СТРОИТЕЛЬСТВО

Одним из наиболее известных преимуществ монолитных бетонных конструкций является скорость их возведения. Вместо поэтапного строительства, при котором необходимо укладывать фундамент, плиту и стены в три отдельных этапа, монолитное бетонное строительство требует только одной заливки.Поскольку вам не нужно ждать, пока ваши фундаменты затвердеют после заливки, вы можете быстрее построить конструкции. Монолитная заливка означает отсутствие задержек. У вас есть только один процесс заливки и отверждения, что позволяет вам быстрее приступить к работе над другими элементами проекта.

2. ПРОСТОЕ УСИЛЕНИЕ

Поскольку монолитные плиты часто тоньше, чем традиционно заливаемые плиты, строительные компании часто беспокоятся о том, что плита недостаточно прочна для их нужд. Они не хотят, чтобы их фундамент в конечном итоге треснул, нарушив структурную целостность дома.Одним из основных преимуществ монолитной бетонной плиты является то, что ее очень легко армировать стальной сеткой. С сеткой и другими усилениями вы можете укрепить плиту и сделать ее идеальной для тех случаев, когда вам нужна дополнительная прочность.

3. ТВЕРДАЯ ПОЧВА

При традиционной заливке фундамента фундаменты должны глубоко входить в землю. Эта необходимость размещать фундамент глубоко в земле требует от строителя глубокого бурения, что приводит к дополнительным затратам, оборудованию и времени.Если вы находитесь в регионе с твердой или каменистой почвой, копать становится еще труднее. Во времена, когда грунт особенно твердый, монолитное строительство может быть намного проще. Так как вам не нужно копать так глубоко, вы можете быстро положить фундамент. Более твердая и каменистая почва не будет такой большой проблемой, что делает ее идеальным методом строительства для многих строительных компаний, работающих в районах с труднопроходимой почвой.

4. СООТВЕТСТВУЮЩИЙ

При поэтапном построении существует гораздо больше шагов, которые команда должна выполнить, чтобы выполнить работу правильно, что увеличивает вероятность совершения ошибок.Труднее поддерживать согласованность всех шагов, необходимых для ступенчатого бетонного строительства, что приводит к проблемам, когда плита оказывается не такой стабильной или прочной, как должна быть. С монолитной заливкой вы получаете простой и короткий процесс, который не оставляет двери открытой для ошибок. Ваша команда должна сосредоточиться на одном действии, а не на нескольких, поэтому вероятность ошибки значительно снижается. В результате вы часто будете видеть гораздо более последовательный конечный продукт.

ВЫБЕРИТЕ Р.Дж. POTTEIGER CONSTRUCTION SERVICES, INC. ДЛЯ ВСЕХ ВАШИХ БЕТОННЫХ ПОТРЕБНОСТЕЙ

В Р.Дж. Компания Potteiger Construction Services, Inc. предлагает широкий спектр бетонных услуг, которые помогут вам построить долговечную и привлекательную конструкцию. Наше подразделение бетонных услуг готово выполнить несколько типов проектов и предоставить вам идеальные строительные услуги. Мы завершаем большинство наших проектов с помощью согласованного командного подхода, что приводит к лучшей координации и общению.Работая с нами, вы можете быть уверены, что ваш проект будет реализован эффективно и экономично. Узнайте больше о наших бетонных услугах. Если у вас есть какие-либо вопросы, свяжитесь с нами через Интернет или позвоните в наш офис по телефону (717) 697-3192, и один из наших дружелюбных представителей будет рад поговорить с вами.

Какие существуют три типа плитного фундамента?

Если у вас нет подвала или подвала под домом, значит, у вас бетонный плитный фундамент. Это общеизвестно, верно? А знаете ли вы, что существуют разные типы плитных фундаментов?

Если вы ответили отрицательно на этот вопрос, вы не одиноки.На самом деле, я думаю, что большинство домовладельцев исходят из того же, что и я: все плитные фундаменты одинаковы. Но есть несколько различных методов, которые строители используют для создания заливного бетонного фундамента, и способы их ремонта могут различаться.

Acculevel — это семейная компания, которая занимается ремонтом фундаментов и гидроизоляцией домов. Основанная Энди Бири, мы являемся растущей региональной компанией с ценностями маленького городка; наша зона обслуживания включает в себя всю Индиану и часть близлежащих штатов.С момента основания в 1996 году мы помогли более чем 35 000 домовладельцев восстановить здоровье и стабильность в своих домах.

В этой статье мы рассмотрим три различных способа изготовления фундаментов из бетонных плит. Мы также объясним, как их следует ремонтировать, если они треснули, повредились или неравномерно опустились.



1. Типовая плита с традиционным фундаментом

Это наиболее распространенный тип плитного фундамента, который также характерен для домов с подвалами.Фундамент (или нижний колонтитул) — это большой кусок бетона, который служит основанием фундамента дома. Это может стальная арматура и заливается только по периметру.


Набросок плитного фундамента с цоколем (выполнен автором).

Если вы посмотрите на предоставленный нами эскиз, то заметите, что под залитым бетонным полом есть щель. Этот зазор обычно заполняется наполнителем, выступающим в качестве ровной поверхности и опоры для заливки плиты.

Однако, если этот слой недостаточно утрамбован или подвергся эрозии, в нем останется пустая пустота. Это часто становится причиной растрескивания плитного фундамента. Когда вес вашего дома давит вниз, бетон, который не поддерживается должным образом, трескается под давлением.



Как исправить растрескавшуюся плиту фундамента с помощью традиционных фундаментов?

Наилучшим методом в этой ситуации является ремонт выравнивания бетона, такой как slabjacking. Наполнитель заливается под плитный фундамент.По мере того, как он накапливается и заполняет пустоту, он постепенно поднимает и фундамент. Затем трещину можно заполнить и сгладить, вернув основание на уровень.



Традиционные фундаменты также могут быть повреждены эрозией

Если вода размывает землю под одним из ваших фундаментов, это приведет к его «оседанию». В нашей отрасли оседание означает, что одна часть вашего фундамента оседает быстрее, чем другие. Это приводит к деформации фундамента.

Наиболее распространенными симптомами этого являются трещины в гипсокартоне, особенно вокруг дверей и окон.Сами двери и окна могут открываться с трудом (залипание). У вас также могут быть трещины на полу и/или пол может наклоняться наружу.



Для ремонта фундамента из оседающей плиты нужны опоры

Спиральные опоры — лучший способ укрепить оседающий фундамент. Это длинные стальные столбы, которые ввинчиваются в землю рядом с фундаментом. Когда они достигают стабильного грунта (измеряемого манометром), они прикрепляются к нижнему колонтитулу, чтобы он не двигался.

В некоторых случаях нижний колонтитул также можно поднять в исходное положение. Это не гарантированный результат; как долго происходит оседание и как далеко осел нижний колонтитул, являются основными факторами, которые следует учитывать.


Эти фотографии были сделаны консультантом проекта Acculevel во время домашней оценки. Фундамент переднего угла осел на несколько дюймов, в результате чего и стена, и пол треснули.

Как вы можете видеть на фотографиях выше, иногда плита также трескается при оседании нижнего колонтитула.Это может быть вызвано напряжением пола, когда опора отрывается. Это также может быть вызвано той же эрозией, которая подрывает фундамент. В любом случае, когда возникает подобная ситуация, вам потребуются обе опоры для стабилизации фундамента И установка плиты для ремонта трещины (трещин).



2. Фундамент из плавающей плиты

Фундамент из плавающей плиты также включает бетонный нижний колонтитул, но внешние стены возводятся непосредственно поверх нижнего колонтитула.После этого заливается плитный пол, что означает, что он «плавает» или опирается на фундамент, но не поддерживает большую часть конструкции здания.


Набросок плавучей плиты (сделан автором).

Эрозия может подорвать плиту, как и в случае традиционных фундаментов. Но , поскольку пол отделен от нижнего колонтитула, опоры могут быть единственным ремонтом, требуемым . Оседающий нижний колонтитул не будет оказывать такого же давления на пол, как в традиционном стиле сборки.

Слэбджекинг необходим только в том случае, если под плавающей плитой также произошла эрозия.   Это создаст пустоту, которая может привести к растрескиванию плиты из-за отсутствия поддержки.



3. Фундамент из монолитных плит

Фундамент из монолитных плит является наименее распространенным типом фундамента. (Редко, но мы также видели несколько подвалов с плитами такого типа.)

Вся поверхность строительной площадки должна быть утрамбована и полностью подготовлена ​​одновременно.Это потому, что монолитный фундамент представляет собой единое целое; бетонное основание и пол залиты вместе.


Набросок монолитной плиты (выполнен автором).

Эрозия представляет угрозу для монолитных плитных фундаментов, как и для других типов плитных фундаментов. Поскольку пол и нижние колонтитулы представляют собой единое целое, все ремонтные работы будут включать опоры и выравнивание бетона.   Любые изменения, внесенные в часть целого, должны быть отражены в другой части.



Хотите получить дополнительную информацию о ремонте плитного фундамента?

Мы разработали бесплатный ресурс для домовладельцев, который мы называем «Руководство по ремонту фундамента». В нем рассматриваются все часто задаваемые вопросы о типах фундаментов, предупреждающих знаках и симптомах, методах ремонта, стоимости и многом другом!

Если вам нужна дополнительная информация о slabjacking (нашем методе выравнивания бетона), ознакомьтесь с нашим плейлистом на нашем канале YouTube:



Вам нужен профессионал для оценки вашего S?

В этом блоге мы представили много информации, условий ремонта и деталей фундамента.Если вы заметили некоторые предупреждающие признаки проблем с фундаментом, но не знаете, как с этим бороться, позвоните нам по телефону 866-953-1501 или заполните нашу онлайн-форму.

Мы назначим для вас встречу с одним из наших дружелюбных и знающих консультантов по проектам. Они сядут с вами, чтобы рассмотреть симптомы, которые вы заметили, потенциальные предупреждающие признаки, которые вас беспокоят, а затем проведут полную оценку дома.

После того, как они закончат осмотр вашего дома, они обсудят, что они нашли, что они могут порекомендовать, и все доступные вам варианты.В команде вы и ваш консультант выберете лучшее решение для всего дома, которое защитит и сохранит ваш дом на долгие годы.

Если вы не живете в нашей зоне обслуживания, убедитесь, что нанятый вами подрядчик надлежащим образом застрахован и аккредитован Better Business Bureau. Вы также можете использовать наш контрольный список вопросов, чтобы задать подрядчику; это еще один бесплатный ресурс, который содержит подробный список тем, которые можно обсудить с любой потенциальной компанией по ремонту дома.



Фундаменты — AMERICAN GEOSERVICES

КОЛОРАДО

Denver, CO
191 University Blvd #375
Denver, CO 80206
(303) 325-3869
Наберите весь номер

Boulder, CO

2810 E.College Ave # 102
Boulder, CO 80303
(303) 325-3869
Набор целого номера

Форт Коллинз, CO
1281 E Magnolia ST D250, Форт Коллинз, CO 80524
(303) 325-3869
Набрать весь номер

КОЛОРАДО

Colorado Springs, CO
3862 Hodgen Pond CT CTOLADO SPRIONS, CO
(719) 571-9423
Набор целого номера

Pueblo, CO
140 W. 29-й стр # 311
Pueblo, CO 81008
(719) 571 -9423​
Наберите весь номер

Гленвуд Спрингс, Колорадо
1338 Grand Avenue #316
Гленвуд Спрингс, Колорадо
(970) 436-7050
Наберите весь номер

ОРЕГОН

Портленд, или

60138 Salem, или
города Линкольн, или
Ньюполь, или
Евгений, или
изгиб, или

6312 SW Capitol HWY # 231
POPITLAND, или 97239
(503) 922-3432
Наберите весь номер

ВАШИНГТОН

Сиэтл, WA
24 Roy Street # 727
Seattle, WA 98109
(206) 418-6634
Набор целого №

Vancouver, WA LongView, WA
41105 NE CEDAR RIDGE RD
Amboy , WA 98601
(360) 437-6369
Наберите весь номер​

​ФЛОРИДА

Jacksonville, FL
6001 Argyle Forest Blvd,
Suite 21
Джексонвилл, FL 32244
(904) 512-0085
(904) 512-0085
Dial relogloe re

Orlando, FL
10524 Moss Park Rd,
Suite 204 # 701
Орландо FL 32832
(407) 362-1940
Набрать весь номер

ФЛОРИДА

Тампа, Флорида
701 S Howard Ave #106, Тампа, Флорида 33606
(813) 569-7704
Наберите весь номер

Майами, Флорида
3725 W.Flaglen St,
Майами, Флорида 33134
(305) 677-9494
Наберите весь номер

Фундаменты из монолитных плит – CementWright

Конструкционные бетонные плиты

Подготовка площадки для фундамента с утолщенным краем удаленной кабины. Хорошая подготовка грунта с достаточным количеством гравия и уплотнением заметно улучшает структуру.

CementWright предлагает прочную конструкцию из монолитных конструкционных плит. Иногда их называют матовыми фундаментами или плавающими плитами (не подвесными плитами — это другое), это универсальная система фундаментов, используемая в жилых, коммерческих и промышленных бетонных конструкциях.Использует:

  • Генератор и компрессорные плиты
  • фундамент трансформатора
  • фундаменты бака
  • бак-палики
  • гаражные плиты и фундаменты
  • Garge Bin Foundations
  • Основы для хранения материалов
  • Структура для хранения материалов
  • Строительные фонда
Транскона 1913 г. (Архивы Манитобы, коллекция Л. Б. Фута, № 1801 N2793). Зерновые бункеры превысили несущую способность почвы и вскоре после погрузки опрокинулись; в конечном итоге они были исправлены и используются до сих пор.Для более подробного обзора начните здесь.

CementWright может предоставить ряд услуг, связанных со строительством фундамента из бетонных плит, земляными работами, подготовкой площадки, арматурой, формованием и бетонированием, или мы можем заключить контракт на полный проект фундамента, включая проектирование.

Плита на горизонтальном фундаменте

Общий принцип, лежащий в основе плиты на горизонтальном фундаменте, заключается в создании оболочки из связанного материала, которая свободно перемещается как единое целое. Это часто достигается за счет различной степени модификации и укрепления грунтового основания.Сколько делается, зависит от типа грунтов на участке и расчетных нагрузок на плиту. Основной материал вскрывается и уплотняется, а на него насыпаются и уплотняются слои карьерной насыпи и гравийного щебня. Затем поверх этого основания заливается железобетонная плита. Пол и фундамент заливаются одновременно.

Различные плитные фундаменты

Существует множество вариантов конструкции в зависимости от грунта и замысла проекта. Глубина засыпки гравия и уплотнения может варьироваться в зависимости от конструкции, а спецификации бетона и армирования могут сильно варьироваться.Фундамент бункера, магазина или гаража в районе Центральной Альберты часто имеет довольно толстое уплотненное основание, несущее железобетонную плиту с утолщенными краями. Фундаменты для вращающегося оборудования, такого как генераторная установка, могут быть построены аналогичным образом, но толще и с несколькими уровнями армирования. Некоторые плавающие плиты имеют одинаковую толщину; другие включают изоляцию между бетоном и гравием для защиты от мороза и незначительных дифференциальных подвижек в земляном полотне; другие построены на рыхлом промытом гравии, чтобы обеспечить дренаж воды.Плавающие бетонные плиты могут быть спроектированы для размещения на участках с высоким уровнем грунтовых вод, с плохой заливкой и в других местах, где другие системы невозможны. Плиты и опорные конструкции земляного полотна спроектированы с учетом использования и местной геологии.


Плавающие плиты и подготовка

Для некоторых систем лучшим решением может стать подвесная плита на уровне земли, которая может полностью ограничить движение промерзания и может быть размещена на бедных почвах. Он построен путем размещения системы железобетонных плит и балок на сваях с пустотной формой, размещенной для обеспечения зазора для перемещения между конструкцией плиты и грунтами.

Двойная арматура для бетонного фундамента компрессора. Правильное расположение арматуры позволяет достичь оптимальной прочности и долговечности без дополнительных материальных затрат.
Преимущества прочности и стоимости

Преимущества конструкции с плавающей плитой могут включать эффективность, стоимость, универсальность и малое относительное перемещение внутри системы. Поскольку система фундамента интегрирована с полом, разница в движении незначительна. Сооружение, построенное на бетонной плите на уклоне, может оседать или перемещаться в зависимости от сезона по сравнению с другими точками на участке, но оно не будет сильно перемещаться относительно самого себя.Это может быть большим преимуществом по сравнению с более традиционными системами, такими как морозостойкая стена и конструкция фундамента. Система также может быть построена за одну операцию «выемка и заливка», что обеспечивает экономию средств и времени по сравнению с другими системами.

Стабильное качество для длительного срока службы

Хорошая ценность монолитного плитного фундамента достигается за счет выполнения проектных требований по подготовке грунта, размещению арматуры, а также поставке и укладке бетона. Все части фундаментной системы спроектированы так, чтобы работать вместе, и сутулость в любом аспекте сборки ограничивает всю конструкцию.Правильное выполнение не требует больших затрат, но обеспечивает дополнительный срок службы, снижение затрат на доработку и повышение удобства использования. CementWright осуществляет жесткий контроль над всеми объемами работ, на которые у нас заключены контракты, чтобы гарантировать, что мы реализуем весь потенциал вашего проекта. Мы предпочитаем немного перестроить, а не альтернативу.

Позвоните нам или отправьте контактную форму с деталями проекта или вопросами. Мы можем помочь на этапах планирования решить, подходит ли дизайн плавающей плиты для вашего проекта.Наш опыт и способность принимать несколько объемов ограничивают проблемы с планированием и коммуникацией и приводят к более плавному и эффективному выполнению проекта в целом.

ПЛИТА НА УРОВНЕ | Объяснение – СОВЕТЫ ПО ПРОВЕРКЕ СТРОИТЕЛЬСТВА

Плитный фундамент также известен как плавающий плитный фундамент. В этой инженерно-строительной практике бетонная плита формируется из формы, вставленной в землю.

Эта бетонная плита обычно служит фундаментом конструкции.Не оставляя пространства между конструкцией и землей, бетон заливается прямо в форму.

Этот метод строительства фундамента в основном используется в более теплом климате, где нет необходимости в прокладке тепловых каналов под полом здания. Этот тип конструкции также используется в местах, где сезонное оттаивание и промерзание грунта не представляет большой опасности.

При таком способе возведения фундамента армирование не требуется. Вы можете хотеть иметь или не иметь подкрепления.Этот метод также не требует фундаментов для поддержки и строительных лесов.

Опалубка используется минимально, по углам плиты предусмотрены обрешеточные щиты, по краям плиты используются компенсационные швы. Поскольку плита на уровне земли опирается на землю, для ее поддержки не требуются балки.

Строительство бетонной плиты на уровне

Первое, что делается при возведении бетонной плиты на грунте, это выкапывание земли на необходимую глубину.Земля также уплотняется минимум на 90% в большинстве случаев, чтобы удалить воздушные пустоты. Перед заливкой бетона наносятся метки и устанавливаются в соответствии с планом.

Эти подложки действуют как бетонная форма, помогая идентифицировать углы плиты. Исследование души делается для создания толщины плиты. В зависимости от результатов исследования грунта на землю насыпают слои влагоизоляции и гравия.

Эти слои препятствуют проникновению влаги внутрь плиты.Затем бетон заливается более толсто по краям, образуя цельное основание. Арматурные стержни используются для укрепления краев плиты.

Затем бетону дают высохнуть в течение нескольких дней. Также меловыми линиями отмечают контрольные швы на плите. Это необходимо для предотвращения или сведения к минимуму образования трещин на поверхности бетона.

Типы плит по марке

Два разных типа плиты на уровне

  1.  Поддерживаемая плита на уклоне.
  1. Монолитная плита по уклону.

Поддерживаемая плита на уровне

Плитный фундамент с опорой используется, когда общие фундаменты уже установлены на месте. Этот тип плиты на уровне грунта опирается непосредственно на каркас и может выдерживать давление воды и грунта.

Когда речь идет о целостности плиты и ее долговечности, поддерживаемая плита на грунте превосходит монолитную плиту на грунте. Плита класса опирается на слой влаги и барьера.Стена стоит на фундаменте.

Монолитная плита на грунте

В монолитной плите бетонная плита выступает в качестве основания для конструкции, поскольку сама плита не имеет никаких оснований. Стены и колонны подняты из плиты уровня.

Для обрамления этого типа плиты вокруг бетонной плиты предусмотрены подкладочные плиты, а бетон заливается внутрь подкладок. Действуя как форма, эти доски для теста определяют углы плиты.

Монолитная плита на ровный фундамент заливается за один раз. Это ускоряет процесс и снижает трудозатраты. Чтобы помочь с несущими стенами, нижние колонтитулы отсутствуют, а снаружи залита более толстая бетонная плита.

Фундаменты из монолитных плит лучше всего использовать для ровного грунта. Много насыпной земли используется для выравнивания земли, если она не плоская. Это может вызвать проблемы в будущем, так как бетонная плита треснет, если пол не будет уплотнен должным образом.

Монолитные плиты идеальны, потому что они быстро возводятся.Можно залить бетоном на сутки, если грунт уплотнили, добавили траншею по периметру и рассыпали гравий. Бетон высыхает быстрее, чем в других типах конструкций фундамента, поскольку его толщина в самой тонкой части должна быть всего 4 дюйма.

При правильном строительстве плитный фундамент прослужит очень долго. После установки анкерных болтов и арматуры у вас будет прочный фундамент, способный выдержать большой вес.

Этот тип конструкции фундамента не требует регулярного обслуживания.Вам не нужен ежемесячный контроль. Вам просто нужно осматривать его через определенные промежутки времени, чтобы убедиться, что в фундаменте нет трещин.

Вы не тратите энергию на нагрев воздуха под домом, так как между домом и землей нет пространства. Это делает этот фундамент дешевле как в краткосрочной, так и в долгосрочной перспективе.

Преимущество плитного фундамента

1.

Качество жизни

Когда вы строите над землей, структура, как правило, имеет больше естественного света, в отличие от подвальных конструкций.Плитный фундамент снижает вероятность образования плесени и помогает повысить чистоту воздуха в здании.

Этот тип конструкции просто делает ваше здание более комфортным для проживания. Внутренняя температура регулируется тепловой массой внутри конструкции. Эта тепловая масса поглощает и сохраняет тепло, благодаря чему они контролируют температуру в здании.

Летом легче поддерживать прохладу в жилом помещении, если в вашем доме имеется значительная тепловая масса внутри здания.Хороший поток воздуха и хорошо регулируемая температура означают хорошее качество жизни.

2. Доступный

Этот тип конструкции более доступен по цене, чем цокольный этаж. В отличие от подвала, вам не нужно строить деревянный черный пол сверху или 8-футовую бетонную стену, чтобы проект здания был доведен до точки, когда он готов для обрамления основного этажа.

Это делает плитный фундамент более доступным, поскольку вам не нужно строить ничего дополнительно.Этот тип фундамента, как правило, дешевле в строительстве, чем другие типы фундамента. Конструкция плиты на уровне не нуждается в деревянных элементах, таких как балки перекрытия.

Это означает, что цена на эти деревянные элементы исключена. Коммунальные платежи, которые вы должны платить за отопление и кондиционирование, снижены, так как под этим фундаментом нет подполья.

3. Удобный и сбалансированный

Плитный фундамент в холодном климате обычно требует дополнительных мер, таких как изоляция, чтобы избежать морозного пучения.Это связано с тем, что в фундаментной плите на уровне грунта нет 5 футов земли, в отличие от подвалов.

Эти дополнительные меры не увеличивают общую стоимость плитного фундамента. Это потому, что вы можете просто заплатить за эти меры деньгами, которые вы бы использовали, чтобы купить бетон для фундаментной стены.

Этот тип фундамента обеспечивает комфортную и сбалансированную среду, так как полы легко вмещают лучистое отопление пола. В этой ситуации     бетонная плита превращается в радиатор.

Чем дальше от теплого пола, тем прохладнее становится. Вместо того, чтобы концентрировать тепло в самой высокой точке здания, где нет людей, оно концентрируется на уровне земли, где находятся люди.

Плитный фундамент накапливает и отдает тепло зимой и отводит тепло летом. Если вы хотите пассивное здание, то это хорошая отправная точка для вас.

 4. Снижение воздействия на окружающую среду/углеродного следа

Метод строительства плиты на уровне земли снижает выбросы углекислого газа за счет создания стены с лучшей изоляцией.Это также достигается за счет уменьшения количества углекислого газа, образующегося при производстве и транспортировке материалов.

В зданиях с плитами на уровне земли вместо надземных стен используются фундаментные стены. Это означает, что вместо более дорогих бетонных стен будет использоваться энергоэффективная стеновая сборка.

5. Вы можете сэкономить деньги В долгосрочной перспективе

Большинство людей утверждают, что плитный фундамент будет строить только дома, которые имеют меньшую ценность, чем эквивалентный дом с цокольным фундаментом.Это может быть правдой в начале, но ненадолго.

Хотя здания с цокольным фундаментом будут продаваться дороже, чем эквивалентное здание с фундаментом из плит на уровне земли, строительство и проживание в зданиях с цокольным фундаментом будет стоить дороже.

Принимая во внимание экономию на охлаждении и отоплении, а также экономию, которую вы, вероятно, получите на этапе строительства дома из плит на уровне грунта, вы обнаружите, что находитесь в равном или лучшем финансовом положении, чем тот, кто продает эквивалентный дом с цокольным фундаментом. .

6. Быстрое создание

Создание бетонного плитного фундамента не займет много времени. Сначала вам нужно сделать некоторые приготовления, но вы можете залить бетонную плиту всего за день. Если погода не вызовет никаких проблем, весь процесс фундамента может быть завершен максимум за четыре дня.

7. Более широкие варианты напольного покрытия

Еще одним преимуществом этого типа фундамента является то, что он позволяет использовать более широкий выбор вариантов напольных покрытий, таких как рифленый или окрашенный бетон.

8. Сокращение времени высыхания

Плитный фундамент сохнет быстрее. Это означает, что строительство может продолжаться без особых задержек. Вам не нужно ждать столько дней, сколько потребуется, чтобы бетон затвердел и высох в подвальном фундаменте.

9. Меньший риск повреждения от наводнения или утечки газа

Плитный фундамент снижает риск ущерба от утечек газа и затопления вашего дома из подполья или подвала.

10. Защита от вредителей

Этот тип конструкции может защитить ваш дом от насекомых, таких как термиты, поскольку под вашим зданием нет открытого пространства, которое могло бы обеспечить доступ этим насекомым. Помимо насекомых, грызунов, плесени и плесени для этого типа конструкции не существует проблем. В вашем доме просто нет места под плитой для гнездования грызунов и насекомых и образования плесени.

Узнайте больше о том, когда следует вызывать плиту для проверки уровня.

Недостатки плитного фундамента

Поскольку фундаменты из плит на уровне земли дешевы, их можно быстро и легко установить, они обычно используются для строительства трактов. Этот тип конструкции является отличной строительной практикой при правильном проектировании и установке, но если плита на уровне фундамента установлена ​​неправильно, это может нанести серьезный ущерб вашему дому.

Некоторые из этих повреждений включают:

  1. Растрескивание фундамента
  2. Осадка грунта
  3. Потери тепла
  4. Проблемы с влажностью и дренажем
  5.  Затопление

Растрескивание фундамента

Плитный фундамент, который не спроектирован или не установлен должным образом, треснет.Если бетон не высушен или не вылечен должным образом, фундамент треснет.

Плитный фундамент — это деликатная технология, требующая внимания к деталям. Бетонная плита должна быть залита на нужную глубину, и вы должны получить правильную бетонную смесь, чтобы избежать каких-либо проблем.

Дома с трещинами в фундаменте имеют структурные проблемы, которые только повреждают здание.

Подробнее о том, как узнать, есть ли у вас протечка плиты?

Осадка почвы

Если плита не залита на нужную глубину, плита на уровне грунта становится более восприимчивой к оседанию грунта.В большинстве случаев подрядчики/субподрядчики не делают форму для плиты достаточно глубокой (либо из желания сэкономить, либо из-за недосмотра, либо из-за лени), это делает плиту слишком тонкой и, следовательно, восприимчивой к подвижкам грунта и растрескиванию.

Трудно исправить повреждение осадки грунта плитного фундамента. Вы не можете поставить домкраты под плиту, чтобы поднять и зафиксировать фундамент, так как плита лежит прямо на почве под ней.

Бурение шпуров и установка опор через плиты на уровне фундамента является широко используемым методом при устранении повреждений, вызванных осадкой грунта, в фундаментах на основе плиты на уровне земли.

Закачка смеси воды и цемента (суспензии) под плиту для ее подъема — еще один способ исправить осадку грунта. Проблема с этим ремонтом заключается в том, что он может нанести значительный ущерб вашему дому, если он не будет выполнен должным образом.

Проблемы с влажностью и дренажем

Поскольку цемент является пористым материалом/веществом, этот тип фундамента может привести к проблемам с влажностью и дренажем. Влага может перемещаться из плиты в жилую зону конструкции над ней, если нет надлежащих барьеров, разделяющих плиту и почву под ней.

Водяные пятна, плесень и плесень являются общими признаками проблем с влажностью и дренажем. Если ее не остановить, влага может привести к гниению каркасов конструкции.

Потери тепла

Если плитный фундамент недостаточно толстый, то происходят потери тепла. Если подрядчики не выкопали опалубку, достаточно глубокую для фундамента, бетонная плита, уложенная на грунт, может вызвать значительные потери тепла от вышележащей конструкции. Это может привести к финансовым потерям и дискомфорту для домовладельцев.



Затопление

С плитным фундаментом дома стоят очень низко над землей. Это делает их уязвимыми для затопления. Если окружающие владения или дворы не были хорошо выровнены, строение на плитном фундаменте может быть затоплено. Положительным моментом в этом является то, что у вас будет минимальный ущерб от наводнения, в отличие от подвальных фундаментов.

Помните, что вы можете столкнуться с этими недостатками только в том случае, если ваша плита на уровне фундамента не спроектирована и не построена должным образом.В остальном, этот тип конструкции имеет много преимуществ, как видно из вышеизложенного.

Фундамент из бетонных плит

: идеально ли он подходит для вашего дома?

Фундамент из бетонной плиты является одним из наиболее распространенных и простых форм фундамента для многих домовладельцев. Его легко заливать, он прочный, а знание того, что дом стоит на прочном бетоне, означает, что это прочный фундамент, обеспечивающий безопасность любому домовладельцу.

Многие домовладельцы выбирают фундамент из бетонных плит, потому что он относительно прост в применении и является одним из самых дешевых вариантов по сравнению с другими фундаментами.

Если подумать, у фундаментов из бетонных плит больше преимуществ, чем недостатков. Однако это не означает, что вы должны игнорировать другие сложные типы фундамента, такие как пирс и балка или подполье.

Хотя бывают случаи, когда бетонный плитный фундамент – правильный выбор для дома. Прежде чем исследовать преимущества и недостатки этого типа фундамента, давайте упомянем два основных типа фундаментов из бетонных плит

.

Монолитная плита vs.Стеновая плита ствола

Существует два типа фундаментов из бетонных плит — монолитная плита и столбовая стена.

Фундамент монолитный плитный – это тип фундамента из бетонных плит, в котором бетон заливается сразу. Это самый простой и дешевый вид фундамента из-за быстрой заливки.

Плита стволовой стены — это когда фундамент сделан из нескольких кусков бетона с рядом бетонных блоков для формирования контура. Этот тип фундамента очень прочный и надежный.

Преимущества фундамента из бетонных плит

Большинство домов построено с фундаментом из бетонных плит из-за множества преимуществ, которые они несут. Фактически, подрядчики и архитекторы предпочитают использовать фундамент из бетонных плит для строительства более 50% новых домов.

Хотя бывают ситуации, когда бетонные плиты не идеальны, у них больше преимуществ, чем недостатков.

Более дешевый вариант

Многие подрядчики выбирают этот тип фундамента из-за его низкой стоимости.Из-за своей простой конструкции бетонные плиты практически не нуждаются в настройке, поэтому затраты, как правило, ниже. В отличие от опорно-балочного фундамента, бетонные плиты имеют мало дополнительных элементов, поэтому стоимость материала также ниже.

Быстрая заливка

Простая конструкция бетонной плиты упрощает ее заливку. На самом деле, вам не нужно тратить много времени на заливку плиты, так как это занимает меньше суток. Хотя перед заливкой необходимо выполнить некоторые подготовительные работы, весь процесс от начала до конца займет у вас менее четырех дней.С меньшим количеством времени вы также сможете снизить затраты на рабочую силу.

Защитная пломба

По сравнению с подвальным пространством или опорно-балочным фундаментом, фундамент из бетонных плит обеспечивает плотное прилегание к земле. Таким образом, это предотвращает любые пустые места внизу. Из-за плотного прилегания под дом не будет места проникновению влаги. Конечно, это только в том случае, если плита установлена ​​правильно и не дает трещин.

Плотное прилегание бетонной плиты предотвратит многие проблемы в будущем, такие как вредители, рост плесени и снизит ваши счета за коммунальные услуги.Фундамент для подполья требует, чтобы вы нагревали воздух под вашим домом, тогда как бетонная плита не требует такого обслуживания.

Настраиваемая опция

Бетонный плитный фундамент может показаться простым для тех из вас, кто любит немного украшать свой дом. Тем не менее, простота фундамента из бетонных плит означает, что у вас будет достаточно места для игр и настройки. Несколько способов, которыми вы можете настроить фундамент из бетонной плиты, — это окрашивание или надрез на бетоне.

Недостатки фундамента из бетонных плит

Фундаменты из бетонных плит

имеют множество преимуществ, но это не значит, что они идеальны. Они также имеют несколько ограничений. Фундамент из бетонных плит, как правило, отлично работает большую часть времени, но когда возникает проблема, с ними может быть чрезвычайно сложно работать.

Маленькое пространство

Из-за небольшого пространства для работы бетонная плита означает, что в фундаменте не будет места для инженерных коммуникаций, таких как трубопроводы, воздуховоды или электрические панели.С фундаментом для ползания к нему легко получить доступ, поскольку под домом есть специальное пространство. Когда вы выбираете фундамент из бетонных плит, вам нужно будет установить коммуникации внутри стен вашего дома. Это затрудняет доступ во время ремонта.

Отсутствие простого доступа

Еще одна вещь, которую следует учитывать при выборе фундамента из бетонных плит, — это водопровод для вашего дома. Поскольку трубы, скорее всего, будут залиты бетоном, устранение любых серьезных проблем может быть проблематичным.Вам нужно будет отбойным молотком бетонную плиту, чтобы получить доступ к трубам. С подвалом вам не нужно беспокоиться о доступе к трубам, поскольку для них уже есть место под вашим домом.

Трещины в фундаменте

Фундаменты из бетонных плит рассчитаны на воздействие силы сверху. Таким образом, они очень крепкие и прочные, когда дело доходит до несущей способности. Однако они могут быть уязвимы для трещин при воздействии боковой силы. Для тех из вас, кто живет в сейсмоопасных зонах, бетонная плита не будет мудрым выбором.

Еда на вынос

Бетонные плиты

идеально подходят для большинства домов, но в определенных ситуациях они могут оказаться неправильным выбором. Например, для домов в экстремальных климатических условиях или в сейсмоопасных районах следует выбрать другой тип фундамента.

Если площадь вашего дома ровная и температура относительно стабильная, то вам идеально подойдет бетонная плита. Бетонные плиты также идеально подходят для тех, у кого ограниченный бюджет, поскольку они довольно дешевы по сравнению с другими вариантами.

В конечном счете, преимуществ, по сравнению с недостатками, намного больше, когда дело доходит до выбора бетонного плитного фундамента для строительства дома. Простота установки снижает затраты и делает строительство дома без проблем. Фундамент из бетонных плит также прочный и крепкий, поэтому вам не нужно беспокоиться о том, что ваш дом развалится.

Монолитная плита на мелкозаглубленном ленточном фундаменте. Делаем плитный фундамент своими руками. Рекомендации по заливке и армированию монолитной плиты.Приготовление бетонной смеси для монолитной фундаментной плиты

Чем залить плиту под дом?


Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость конструкции. Несмотря на возможность возведения здания на различных типах фундаментов, многие застройщики отдают предпочтение плитному основанию, компенсирующему реакцию пучинистых грунтов и обеспечивающему надежность здания. Вы можете самостоятельно подготовить прочный фундамент, зная, как залить плиту под фундамент.При сооружении основания под дом на уплотненной гравийно-песчаной подушке формируют прочную фундаментную плиту, армированную стальным каркасом, высотой до 40 см. Обладая повышенной пространственной жесткостью, монолитное основание по своим характеристикам превосходит ленточный вариант и сборную конструкцию.

Подробнее остановимся на преимуществах плитного основания и конструктивных особенностях. Рассмотрим, как правильно приготовить бетонный раствор для заливки фундамента. Разберемся с технологией работы.

Каждому зданию нужен качественный и прочный фундамент.

Преимущества и особенности монолитных плит

Полнотелые железобетонные плиты широко применяются при устройстве фундаментов зданий благодаря комплексу преимуществ:

  • простота конструкции. Сплошное железобетонное основание размещается по всей площади здания на нулевом уровне или с небольшим заглублением в грунт. Не требует повышенных объемов земляных работ, выполняется в ограниченные сроки;
  • приемлемый уровень затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с автотранспорта с использованием лотков. При этом для заливки и виброуплотнения бетона используется труд неквалифицированных рабочих;
  • повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально нагрузить монолитную фундаментную плиту. Конструкция гарантирует устойчивость строящегося здания при подвижках грунта;
  • Обеспечение целостности стен здания. Монолитная площадка под домом не подвержена локальным деформациям, равномерно переносит вес конструкции на грунт, компенсирует пучение грунта зимой;
  • объединение основания здания с черновым полом. Монолитное основание выполняет роль чернового пола. Позволяет обустроить пол нижнего этажа без применения железобетонных плит и заливки стяжки для перекрытия;

Перед началом работ проводится анализ грунта

  • возможность устройства плитного основания на сложных грунтах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных работ на участках с близко расположенными водоносными горизонтами, а также в районах глубокого промерзания грунта;
  • универсальность. Полнотелая фундаментная плита может использоваться как для легких конструкций, так и для зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция, наряду с достоинствами, имеет ряд недостатков:

  1. Проблема обустройства на наклонных площадках, где велика вероятность подвижек грунта.Проблема решается заливкой монолитно с основанием ребер внизу наклонного участка, фиксирующих площадку.
  2. Увеличение сметной стоимости связано с привлечением строительных организаций к выполнению работ на договорной основе. Строительство своими руками позволяет значительно сократить расходы.
  3. Увеличение объема работ по земляным работам и бетонированию при строительстве цокольного этажа. Это связано с необходимостью заливки бетонного основания ниже нулевой отметки на дне ямы.

Особенности плитного основания связаны с разным расположением площадки относительно нулевой отметки. Моноблочное основание может быть выполнено:

  • незаглубленное. Укладывается без земляных работ на заранее спланированную поверхность грунта;

Стандартная монолитная плита наиболее востребована в зданиях с цоколем

  • мелкий. Основание здания погружают в грунт на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
  • похоронен. Применяется при строительстве зданий с цокольными и цокольными этажами. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

  1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается за один прием, образуя прочное основание. Конструкция отличается повышенной прочностью.
  2. Сборный состоит из отдельных железобетонных плит, которые укладываются на щебеночную подушку. Промежутки между ними бетонируют, а поверхность выравнивают небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для возведения прочного фундамента вам потребуется:

  • использовать высококачественную стальную фурнитуру;
  • соблюдать рецептуру при изготовлении бетонного раствора;
  • придерживаться технологии работы.

Более прочное основание – плита, имеющая ребра жесткости

результаты Проголосовать

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Соблюдение этих требований позволит сформировать надежный фундамент здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной фундаментной плиты

Фундаментная плита заливается бетонным раствором со следующими характеристиками:

  1. Марка М300 и выше, соответствующая классу прочности В22,5.
  2. Степень водонепроницаемости не ниже W8.
  3. Стойкость к отрицательным температурам на уровне F200.
  4. Пластичность смеси П-3.

Для приготовления бетонной смеси вам потребуется:

  • Портландцемент, который является вяжущим;
  • мелкий песок и гравий средней фракции, используемые в качестве заполнителя;
  • воды добавляют до достижения желаемой консистенции.

Рецепт бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия различаются для разных марок бетона. Например, соотношение 3:1:5 предполагает смешивание 3 тонн песка с тонной цемента и 5 тоннами щебня.

Таким способом можно залить монолитную плиту в кратчайшие сроки.

Приготовление и подача бетонного раствора в зависимости от объема работ осуществляется различными способами:

  • с использованием готового раствора, поставляемого в смесителях.Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Раствор подается в разные части участка по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3-4 часа;
  • с помощью специального бетононасоса, вызов которого значительно увеличивает сумму затрат. Установка комплектуется раздвижной металлоконструкцией с бетонопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров.Это позволяет производить бетонирование без доступа непосредственно к месту проведения работ;
  • путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 тонны. Использование миксера значительно облегчает работу, повышает качество раствора. Возможно ручное замешивание в емкости лопатой, однако длительность цикла и малый объем приготовленного бетона значительно увеличивают трудоемкость работ и время бетонирования.

Как залить плиту под фундамент

Рассмотрим, как правильно наполнить печь. Выполнить работу, соблюдая последовательность операций:

  • Разметить, спланировать участок под будущую постройку.

Можно залить плиту под фундамент своими руками

  • Удаление грунта для неглубокого основания.
  • Установить дренажные трубы, спланировать дно котлована.
  • Засыпьте основание мелким гравием, утрамбуйте и покройте тканью.
  • Установите опалубку по периметру фундамента из досок или готовых панелей.
  • Закрепите внешнюю сторону деревянной конструкции упорами.
  • Равномерно насыпать гравийно-песчаную смесь слоем толщиной 30 см.
  • Тщательно утрамбуйте подстилку, необходимую для удаления влаги и смягчения реакции почвы.
  • Гидроизолировать обратную засыпку заливкой цементно-песчаным раствором слоем 4–5 см.
  • Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
  • Установите специальные подкладки под армирующую сетку, соблюдая расстояние 4–5 см от основания.
  • Залить фундаментную плиту бетонным раствором (желательно за один раз).
  • Выполнить виброуплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитая бетонная масса ограничивается вертикальными перегородками, устанавливаемыми на всю высоту возводимого основания. Послойное бетонирование выполнять не рекомендуется, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.

Например, в частном малоэтажном строительстве часто используется ленточный фундамент. А так как в одной комнате жить никому не хочется, то комнат делается много и план фундамента напоминает крест в квадрате или прямоугольнике. При этом ширина фундамента принимается одинаковой для наружных и внутренних стен.

Между тем, нагрузка на внутренние стены зачастую по объективным причинам больше, чем на наружные стены. А это значит, что фундамент под внутренними стенами просядет больше, чем под наружными.Насколько больше – зависит от свойств грунта и других факторов, и при расчете плиты, перекрывающей весь фундамент, все это необходимо учитывать. Пример такого расчета приведен отдельно. А при установке плит отдельно для каждой комнаты можно обойтись без таких расчетов.

Если плита по фундаменту выполняется на несъемной опалубке — насыпной грунт, то со временем возможны следующие варианты конструкции:

1. Идеально .Грунт под плитой не проседает. Плита лежит на упругом основании и выполняет роль стяжки. Если для такой плиты и нужно усиление, то чисто конструктивное.

2. Возможно . Основание под ленточным фундаментом просядет больше, чем насыпной грунт. В этом случае фундаментную плиту можно рассматривать как фундаментную плиту, лежащую на упругом основании. При этом армирование по расчету потребуется в верхней зоне сечения плиты, если плита опирается только по контуру.

Однако плита фундамента обычно намного толще плиты перекрытия, и сечение арматуры требуется больше. Поэтому при большой разнице осадок плита растрескается по диагонали, и если в верхнем сечении плиты нет арматуры, то ее можно рассматривать как 4 отдельные треугольные плиты, лежащие на упругом основании. Армирование для таких плит, опять же, не сильно нужно.

3. Наиболее неблагоприятный . Насыпной грунт под плитой проседает (или уплотняется в результате кратковременных деформаций плиты) больше, чем основание под фундамент, при этом прогиб плиты меньше высоты просадки грунта.В этом случае фундаментную плиту можно рассматривать как обычную плиту перекрытия, опертую по контуру. Именно этот вариант следует учитывать при расчете монолитной плиты, опертой на фундамент.

Тем не менее, обычных людей, начинающих строить свой небольшой дом и при этом мало знакомых с тонкостями расчета конструкций, все это мало волнует. Они просто хотят быстро и дешево построить дом и жить в нем. Я не собираюсь ни в чем убеждать таких людей, а ниже просто привожу переписку, посвященную аналогичному вопросу.Эта переписка велась в статье «Расчет железобетонной плиты перекрытия, опертой по контуру», но там она занимала слишком много места. В этом случае предлагаю вести расчеты по самому невыгодному варианту.

02.04.2014: Александр

Здравствуйте. Доктор Лом. Помогите, если возможно.
Летом я начну строить дом. фундамент ленточный мелкозаглубленный ленточный размерами 300х600h. размеры дома по осям 7800х8900.с двумя внутренними стенами. самый большой прямоугольник 4400х4700 мм по осям. Хочу облить печку по ленте.
Не могу определиться с настройками
1. Высота
2. Схема армирования и шаг, диаметр армирования
3. Можно ли использовать стеклянную фурнитуру (т.к. сделаю сам, но думаю так удобнее работать с только это)

02.04.2014: Д-р Лом

Если плита будет опираться только на фундамент, то ее расчет ничем не отличается от приведенного в статье.Если плита будет заливаться на уплотненный грунт, то для такой плиты достаточно конструктивного армирования. Исходя из этого, определяются указанные вами параметры. Можно использовать стеклянную фурнитуру.

05-05-2014: Игорь

Добрый вечер. Я хотел бы проконсультироваться с вами по поводу армирования. заливается ленточный фундамент размером 8,4*10,8 толщины. 400 мм. по периметру и в центре толщиной 400 мм. внутри засыпается песком и утрамбовывается.Хочу залить монолитную плиту по ленте толщин. 120 мм, так как пролеты между фундаментами 3,6 м. а следующее армирование поперечной арматурой d.16 А3 (8300 мм.) с шагом 400 мм и армирующей сеткой d. 200*200 мм. над цоколем с такой же арматурой, но по профлисту НС45, т.е. 120 мм + 45 мм. волновой профлист (размер плиты над цоколем 5,85*3,6) планирую залить бетоном М300. Если нужны подробности, есть эскиз.Заранее спасибо Игорь.

05.06.2014: Д-р Лом

В вашем случае это будет плита на упругом основании (если песок сильно не даст усадку). Кроме того, это будет статически неопределенная конструкция, так как посередине будут дополнительные опоры. Но так как основную нагрузку будет принимать на себя фундамент, расчет для таких плит обычно не требуется. В целом для таких плит армирование принято конструктивно и не только в нижнем слое, но и в верхнем слое в местах дополнительных опор.

05.06.2014: Александр

Добрый вечер! Вопросы те же, что и у Игоря. Моя основа 11*9. Толщина по периметру 400мм. Внутри крестообразный фундамент толщиной 300 мм. У нас есть 4 «карты» размером 4,5*5,5. Произведена обратная засыпка, трамбовка, пенопласт-5см вровень с фундаментом. И вот самое главное. Меня убеждают заполнять плиту не целиком, а карточками. Резка арматуры для карты. Арматура: нижняя d12 шаг 150*150, верхняя 10 или 8? шаг 300*300.Я хотел толщину плиты 150мм, но так как в одной части крестовины есть горб, то толщина двух плит в этом месте 90мм. Поэтому, увеличиваясь здесь до 120, она возрастает везде до 180-200 мм. И еще две стороны каждой плиты будут лежать на 400 мм фундамента, а две другие на 150 мм. Не стесняйтесь пересматривать. Заранее спасибо!

05.06.2014: Д-р Лом

Ваш случай немного другой. Использование легкодеформируемой пены означает, что у вас получится обычная плита перекрытия.Если укладывать арматуру и лить каждую «карту» отдельно, то расчет этих плит ничем не отличается от приведенного в статье. Те. верхнее армирование по расчету не требуется. Необходимо ли верхнее армирование по конструктивным причинам, решать вам. Если уложить арматуру по всей длине и ширине и залить сразу плиту, то у вас получится плита, рассчитанная по принципу двухпролетной (статически неопределимой) балки.

Для простых (статически определяемых) плит уменьшение толщины плиты на шарнирной опоре, как правило, не критично, однако прочность такой плиты на опоре следует проверять на действие поперечных сил (см. статью «Расчет железобетонной балки»).

05.06.2014: Игорь

Еще раз добрый вечер. Грунт, если не путаю, за год оседает, а здесь песок уплотнен на ширину пролета 3,6 м. Толщина плиты соответственно 120 мм и для 120 мм это предполагает армирование в одну сетку. насколько я понимаю, поперечный д.10 продольный д. 8 с шагом 200*250 мм нижний защитный слой без бетонной подготовки 40-60 мм. Просто арматура свободная, поэтому д.16 мм. а на него сетка д.10 200*200 мм.

05.06.2014: Д-р Лом

Грунт действительно может усыхать, и даже не на один год, если его не уплотнить должным образом. Если вы предполагаете, что грунт может проседать, то плиты лучше делать отдельно для каждой комнаты (это подразумевает более простой расчет, к тому же у вас армирование «бесплатно»).

По поводу плиты на профнастил. Думаю, потребуются дополнительные опоры для профнастила.Пример расчета вы можете посмотреть в статье «Расчет профнастила кровли»

05.06.2014: Игорь

Доктор Лом, извините, но мне кажется Александр может залить сплошную плиту толщиной 150 мм. бетон В-20-25 и прогонная поперечная арматура d. 10 мм. и продольный d. 8 мм. с шагом 200*250 мм вместо пенопласта пенопласт и в местах защемления дополнительно верхние прутья арматуры Извините, если не прав.

05.06.2014: Др.Лом

Пусть Александр сам решит, что ему лучше.

05.07.2014: Александр. Новосиб.

Здравствуйте! Спасибо за внимание, отзыв! Доктор Скрап! Из всего вышесказанного получается, что у меня неупругое основание и грунт все равно будет проседать, а значит получится воздушный зазор + пенопласт 5 или 10 см, который даст усадку при некоторых силах снизу (или просадка фундамента). И поэтому верхнее армирование не нужно.Волновала толщина 20 см с нижним армированием…… А если где горб оставить толщину плиты в 9 см. Это страшно? Я начинаю паниковать!

05.07.2014: Д-р Лом

Александр, я дал вам необходимые исходники для расчетов, но если вы так боитесь расчетов, то не усложняйте себе жизнь. Просто сделайте другой дизайн пола, вариантов очень много, и сэкономьте на фурнитуре.

08.06.2014: Александр

Добрый день, доктор Лом.Скажите пожалуйста, я вас очень прошу без ссылок на ваши статьи и расчеты, многие из них я уже читал, но у меня со школы проблемы с математикой и точными науками. Поэтому, как я ни пытался освоить ваш материал, результат неважен, так как не хватает времени сесть и все досконально изучить, а кусками и урывками не получается, забываю, что читал и обдумывал ранее . Я сам всю жизнь имел дело с деревом. я там многое понимаю.Теперь я, наконец, решил построить свой собственный дом. с фундаментом определили ленту шириной 300мм. со схемой усиления тоже. Поскольку грунтовые воды у меня слишком близко и финансы ограничены, дом будет без подвала. Чтобы не сгнили балки и даже чтобы в будущем сделать теплые полы, я решил весь первый этаж покрыть плитой. Его размер составит 12200 мм x 9200 мм.

фундамент ленточный будет с перегородками; наибольший размер прямоугольника по осям будет 4450 х 4700мм.Толщину плиты я решил сделать одинаковой везде 150 мм. Но тут у меня куча вопросов, на которые я не могу найти правильные ответы.

Здесь я прошу вашей помощи.

1. Хочу сделать арматуру с шагом 200 х 200 мм — Арматура d 10. Как я понял из вашего примера «Пример расчета квадратной монолитной железобетонной плиты с опиранием по контуру». этого достаточно даже при наличии сверху стяжки теплого пола толщиной 100 мм.Но тут у меня первый тупик — достаточно ли одной нижней армирующей сетки с защитным слоем бетона 50 мм или нужно дополнительно армировать верхней сеткой? если да, то как сделать верхнюю арматурную сетку и какой защитный слой бетона для нее нужен.

2. И второй очень важный для меня вопрос, можно ли такую ​​плиту заливать целиком монолитно или при заливке разделить рубероидом на две-четыре части, сделать как бы расширение-деформацию стыки, так как не знаю, как поведет себя плита такого размера, не будет ли сильно натянута.первую зиму он простоит без сруба.

3. Хочу взять бетон марки 300 и залить из миксера. Сначала залить фундамент, оставив выпуск вертикальной арматуры для плиты, затем через 20 дней и саму плиту. Достаточен ли такой срок или лучше его увеличить, или вообще лучше залить все сразу?

Очень жду вашего ответа. Буду очень благодарен за Ваш простой совет, так как для меня очень важно построить фундамент правильно и надежно, но к сожалению я сам не в состоянии его рассчитать, и к сожалению нет финансовой возможности сделать тройной запас, иначе Я бы везде положил армировочную сетку из двенадцатой арматуры в два слоя и залил плиту на 200.

Ждем вашего ответа, заранее спасибо.

08-08-2014: Д-р Лом

Думаю Вам лучше обратиться в проектную организацию по поводу проектирования фундамента и плиты перекрытия на фундаменте. Это будет надежнее, быстрее и, возможно, дешевле. Теперь непосредственно на тарелке.

1. Если плита будет заливаться по несъемной опалубке, то защитный слой бетона толщиной 50 мм не требуется. Если плита будет заливаться по уплотненному грунту, то в таком мощном армировании нет необходимости.Если плиты будут опираться на всю ширину фундамента (соседние плиты на половину ширины), то верхнее армирование целесообразно делать в опорных зонах (по контурам плит), толщина защитного слоя для верхней арматуры не менее 15-20 мм.

2. Если вы собираетесь делать одну плиту, то она должна быть рассчитана как несколько двухпролетных (можно трехпролетных) балок, и тогда обязательна верхняя арматура на промежуточных опорах, но опять же при условии, что плита не отдыхать на земле.Если это отдельные плиты для каждой комнаты, то их можно рассчитать по методике, приведенной в этой статье.

3. Чисто технологически проще сначала залить фундамент, потом плиты. Технологический перерыв зависит от разных факторов, но в целом будет достаточно 2 недель. Если одновременно бетонируется и фундамент, и плита, то это совсем другая конструкция и совсем другой расчет.

08-08-2014: Александр

Др.Лом. Спасибо за ваш ответ. Я хотел бы подвести итог. Плиту и фундамент заливаю отдельно. Плита будет в съемной опалубке. чтобы оголить защитный слой снизу арматуры, я уже купил пластиковые стулья; зажимы; они могут сделать зазор 35 мм или 50 мм. Какой из них вы рекомендуете?

Во всей ленте вертикальная арматура будет выступать над лентой и на 800 мм и я эти хвосты загну в сторону плиты и они будут как бы вторым слоем арматуры, хотя у них будет шаг 300 мм, это вдоль наружные стены и на внутренних стенах перегну через один в разные пролеты и шаг получится между ними уже 600 мм.Поэтому мысль нужно добавить, армирование еще будет, чтобы шаг был такой же, как и в нижней сетке 200 мм.

Как вы думаете, возможен ли такой вариант? а 800 мм хватит или нужно увеличить длину верхней арматуры по краям плиты и над средними опорами?

И самое главное, достаточно ли арматуры d 10 с шагом 200 мм и нужны ли деформационные швы, то есть нужно ли делить плиту 12200 х 9200 мм на две плиты 6000 х 9200 мм или на четыре 3000 х 4600 мм плиты

08-08-2014: Др.Лом

Если опалубка съемная, то для нижней арматуры достаточно 35 мм, можно и меньше. Верхняя арматура плит не должна быть соединена с фундаментом. Если согнуть арматуру, выходящую из фундамента, то получится подобие плиты с жестким защемлением на опорах, что требует другого расчета. Выпуски арматуры из фундамента в принципе можно вообще не делать, ваша плита никуда не денется. А если и делаются релизы, то только для ограничения движения плиты.

Длины 0,8 м с шагом 200 мм для верхней арматуры достаточно, если сделать 4 плиты.

08.11.2014: Александр

Спасибо. Теперь вроде бы все более-менее понятно. Выпуски из фундамента значит делать не буду, это облегчит мне процесс заливки ленты.

Усиление нижнего защитного слоя 35 мм.

Был последний момент, которого я не понял. Могу ли я залить по ленте плиту 12000 х 9100 мм за один раз, не разбивая ее на более мелкие плиты, так как мне технически удобнее заливать одну единую плиту.над промежуточными опорами, соответственно, дополнительно сделаю верхнюю арматуру с заведенным в плиту не менее 800 мм и, точнее, не менее 800 мм по наружным стенам фундамента, везде с шагом 200 мм.

Могу ли я заполнить всю плиту?

08.11.2014: Д-р Лом

Если делать сплошную плиту, то над средними опорами верхнюю арматуру делают примерно на 0,25 длины пролета, но так как пролеты у вас (видимо) не одинаковые, то длину арматуры лучше увеличить.

В наше время, когда бурно развивается сфера строительных материалов, существует множество видов фундаментов, отличающихся по характеристикам, типу и назначению. Но в последнее время среди профессиональных застройщиков все более востребованным становится плитный фундамент. Этот вид особенно удобен для владельцев участков с землей в неудовлетворительном состоянии. А также, этот вариант считается одним из доступных. Залить фундаментную плиту самостоятельно, не прикладывая особых усилий, сможет даже неискушенный в ремонтных делах человек.

Участки, пригодные для плитного фундамента

Важнейшей особенностью плитного фундамента является мелкозаглубленное основание, которое выполнено из бетонной подушки. Это свойство позволяет выполнять свое назначение даже на подвижных грунтах. Любой другой тип фундамента будет покрываться трещинами при движении грунтов, поэтому на таких участках необходимо использовать исключительно плитные фундаменты.

Эта основа идеальна для строительства домов из твердых материалов.Предотвращает деформацию конструкции.

Здания, имеющие низкие, по сравнению с землёй, этажи, должны возводиться на исключительно плитных фундаментах. При его использовании нет необходимости строить подвал и ростверк.

Преимущества и недостатки плитного фундамента

Прежде чем приступить к выбору того или иного товара, необходимо взвесить все его плюсы и минусы. Начнем с положительных качеств плитного фундамента:

  • Надежный и долговечный.И с этим трудно поспорить. Опросите специалистов, разбирающихся в строительных материалах, и все они скажут, что плиточный – самый надежный вид фундамента.
  • Имеет большую площадь опирания на грунт, и при правильной укладке грунт не окажет негативного влияния на фундамент в холодное время года.
  • Плитный фундамент универсальный. Дело в том, что технические характеристики, которыми он обладает, позволяют укладывать его практически на любой грунт. Поэтому этот тип чаще всего используется на участках, где ни один другой фундамент не справился с задачей.
  • Возможность установки фундамента выше глубины промерзания земли. Этот плюс стал возможен благодаря массивной песчано-гравийной подушке, предотвращающей воздействие грунта в холодную зиму.
  • Высокий уровень жесткости, что предотвращает провисание дома, а если это произойдет, то и помещение существенно не пострадает.
  • Нет необходимости устанавливать черный пол.
  • Простота технологии устройства, позволяющая выполнить работу своими силами и сэкономить на услугах мастера.
  • Подходит для любого типа малоэтажного строительства. Единственное, что нужно учитывать, это толщину плиты (чем светлее помещение, тем тоньше плита).
  • Может выдерживать колебания земли. Возводить дом на плавучих землях можно, так как плиточный фундамент не лопнет и не порвется, а просто начнет двигаться вместе с ними. Это свойство должно сохранить здание в целости.

Следует учитывать, что все ранее перечисленные преимущества будут действовать только при строгом соблюдении правил установки.Если в процессе укладки будут нарушения технологии, то плюсы могут превратиться в минусы.

Как и у любого тонального крема, есть и отрицательные качества:

  • Одним из самых больших недостатков, на который указывают покупатели, является цена. Высокая стоимость оправдывается большим количеством бетона, арматуры, песка и щебня в отличие от аналогов. Но с другой стороны, потраченные деньги быстро окупаются. Плиточный фундамент не будет нуждаться в частых ремонтах, дорогом уходе, к тому же он будет выполнять функции полов первого этажа, что также снизит расходы.
  • Не рекомендуется закладывать плиточный фундамент под дом, который находится на участке с большим уклоном. В этом случае выходом будет выравнивание уровня земли, либо установка цоколя, но это достаточно дорогое удовольствие.
  • Есть трудности со строительством подвала. В случае постройки цокольного этажа под него придется заливать монолитную плиту, что нанесет владельцу существенные убытки.
  • Возникновение затруднений при устройстве фундамента в зимние дни.Чтобы залить бетон в минусовую температуру, вам нужно будет потратиться на его обогрев и поддержание тепла вокруг него.
  • Проблемы с проводкой коммуникаций. Продумать расположение сантехники, электричества и т. д. следует до начала заливки бетона, потому что после этого сделать это будет невозможно.

Как видите, плитный фундамент имеет большое количество преимуществ, а недостатки можно обойти, однако это будет стоить дополнительных затрат.

Расчет материала

Перед началом работ необходимо произвести расчет плитного фундамента: размеры опалубки, количество и диаметр арматуры, объем бетона. Все эти значения можно найти с помощью специального калькулятора. Для этого потребуется ввести марку бетона, ширину и длину плиты (в метрах) и ее высоту (в см). Далее программа сама рассчитает количество материалов, необходимых для обустройства фундамента.

Типы плитного основания

Также перед началом работ стоит определиться с типом плиточного основания. Есть несколько вариантов. Основные из них:

  • обычная бетонная подушка;
  • лента-плита.

Этот тип используется при строительстве зданий с цокольным этажом. Выкапывается яма, ставится бетонная площадка, на которую впоследствии устанавливается основание. Вся нагрузка приходится на ленточный фундамент.

Это лучший вариант среди всех, так как обладает высокой прочностью.Его строительство требует больше материалов и усилий, поэтому его технические характеристики превосходят другие виды фундаментов.

Подготовка материалов и инструментов

Подготовительные работы включают также сборку комплекта материалов:

  • бетон;
  • стальные стержни
  • ;
  • гравий
  • ;
  • песок;
  • материал
  • для гидроизоляции (чаще всего используется геотекстиль).

Также понадобятся инструменты для плитного фундамента:

  • пила;
  • молоток;
  • лопаты;
  • транспортная тачка;
  • аппарат для сварки;
  • болгарский;
  • рулетка.

Строительство плитного фундамента

Инструкция по устройству плитного фундамента включает в себя несколько этапов:

1. В первую очередь проводим геологическое изучение земли, определяем места с сильными перепадами высот.

2. Размечаем будущее основание.

3. Снимаем слой грунта и выравниваем участок, где будет вестись строительство.

Выбор глубины ямы напрямую зависит от типа конструкции (неглубокая или вздутая).Если рассматривать мелкозаглубленный фундамент, то достаточно будет убрать 50-70 см земли. Размеры котлована выбираются с учетом того, что они должны быть на 1-2 метра больше длины/ширины фундамента. После перекопки обязательно уплотните почву.

4. Проектируем и устанавливаем опалубку (для ее возведения подходят прочные деревянные доски).

5. Выкапываем в котловане несколько траншей и укладываем в них гидроизоляцию.

6. Поверх гидроизоляции укладываем пластиковые трубы.

7. Засыпаем дно смесью песка и гравия, равномерно распределяем и утрамбовываем.

8. Собираем двойной армокаркас и обвязываем его специальной проволокой.

Для армирования подходят только стержни с ребрами. Они обеспечат качественное сцепление каркаса и бетонной смеси, а также предотвратят растяжение фундаментной плиты. Используя в работе гладкие прутья, основание растрескается при первых просадках грунта. Арматура укладывается с шагом менее 30 см.Если увеличить расстояние, то прочность основания значительно уменьшится.

9. Ставим пластиковые трубы в местах, где будут располагаться различные коммуникации.

Перед установкой их необходимо засыпать песком и тщательно уплотнить засыпку. Трубы необходимо укладывать до заливки, так как делать отверстия в бетоне запрещено.

10. Залить монолитную плиту бетонным раствором.

Сразу заливается плитный фундамент.Бетонный раствор необходимо замешивать один раз и большое количество, чтобы его хватило на всю заливку. Работа достаточно трудоемкая, поэтому в идеале ее должны выполнять четыре человека. Укладываем бетон равномерными горизонтальными слоями. Заливать нужно так, чтобы плита не имела отклонений от горизонта. Для предотвращения таких наклонов в нижней части создаем ребра жесткости. Это полосы из бетона, выполненные в форме трапеции. Последний слой нужно заливать очень быстро.Используйте для этого миксер или бетононасос.

11. Тщательно разгладьте и выровняйте поверхность.

12. Получившуюся основу накрываем пленкой и оставляем на пару недель. Не забывайте увлажнять конструкцию в течение первых пяти дней.

Как замесить бетон для фундамента?

Для удешевления работ можно замесить бетон на месте фундамента своими силами. Но в этом случае вам понадобится специальная бетономешалка.Он прекрасно смешивает все компоненты, не образуя комочков. Этот агрегат работает при мощности 250 Вт и более. За один раз можно получить от 50 до 250 литров раствора. Но количество сильно влияет на время работы. Если взять в качестве примера небольшое устройство, то на создание 1 куба заливки уйдет около 5 часов.

Важным моментом является расположение бетономешалки, она должна располагаться возле основания. Это уменьшит количество прилагаемой силы.

Конечно, есть вариант самостоятельно замесить бетон для плитного фундамента лопатой, но это сильно повлияет на качество будущего фундамента.

Подогрев

Конечно, лучшим вариантом будет утепление фундамента для достижения теплой температуры в помещении круглый год. Для этого используют различные обогреватели. Самым популярным среди них является пенопласт. Достаточно будет всего 10 см слоя.

Также существуют разные виды изоляции. Мы рекомендуем использовать подоснову. Теплоизоляционный материал размещается непосредственно под печкой.

Используйте приведенные ниже советы, чтобы облегчить себе работу:

1.Для создания качественного фундамента нужно использовать только прочную арматуру и бетонную смесь.

2. Применение мелкозаглубленного основания позволит сократить расходы на строительные материалы примерно на 35-45% от стоимости подземного помещения.

3. Очень важно учитывать толщину плиты. Например, выбрав толщину основания 20 см, вам нужно будет «армировать» в некоторых местах, где слишком большая нагрузка. На 25 см появляется возможность вязать каркас из арматуры равномерно, не прибегая к дополнительным усилениям.30-сантиметровая толщина поможет увеличить прочность и долговечность фундамента, но в то же время заставит вас немало потратиться на бетон.

4. При изготовлении подушки из песка и гравия материал необходимо укладывать слоями. Один слой не должен превышать 12 см. После каждой кладки тщательно утрамбовывайте. Если ваша подушка будет полностью состоять из песка, обязательно увлажните слои.

5. Перед укладкой теплоизоляционного материала подушка должна быть покрыта плотной полиэтиленовой пленкой для предотвращения просачивания воды из бетонного раствора.Полиэтилен желательно проклеить или припаять в местах стыков, либо листов внахлест.

Прочитав эту статью, каждый сможет убедиться в том, что возведение плитного фундамента достаточно простой процесс и возможен при его создании своими руками. Главное соблюдать все правила заливки и технологии строительства. Если это сделать, то ваш фундамент будет служить верой и правдой долгие годы.

Также предлагаем посмотреть пошаговую инструкцию, как правильно построить плитный фундамент.Видео находится после статьи.

— один из старейших типов фундамента.

Первоначально он был построен из натурального камня, позже использовался кирпич, который обжигался при повышенных температурах.

С появлением бетона популярность ленточного фундамента резко возросла, так как заливка продемонстрировала чрезвычайно высокие эксплуатационные характеристики, а скорость и простота возведения значительно опередили все альтернативы.

Ленточные фундаменты

оказались способными взаимодействовать с другими конструкциями фундамента, образуя комбинированные виды несущих систем.

Ленточный фундамент

– это общее название группы фундаментов, отличающихся высокими эксплуатационными характеристиками и простотой возведения.

Преимущества ленты :

  • Прочная опора для несущих стен.
  • Экономичность, отсутствие лишнего расхода материалов.
  • Множество вариантов дизайна, чтобы выбрать лучший тип для существующих условий.
  • Для строительства не требуется привлечение специалистов, работы можно выполнить самостоятельно.
  • Надежный фундамент не мешает обустраивать.
  • Возможность строительства на разных грунтах, в том числе слабонесущих.

Кроме того, преимуществом ленточной основы можно назвать простоту, интуитивно понятную технологию строительства, которая делает работу более эффективной и качественной.

Монолитная плита

Данный вариант конструкции фундамента представляет собой комбинацию плитного и ленточного фундамента. Визуально, хотя и упрощенно, его можно представить как плоскую крышку коробки, перевернутую вверх дном.

Сначала сооружают ленту, а поверх нее заливают монолитную плиту так, чтобы ее края упирались в ленту. Получается, что дом стоит на плитном основании с ленточным фундаментом.

Данная комбинация позволяет совместить преимущества двух типов основания, в результате чего происходит снижение нагрузки на пояс от перераспределения веса здания и возможность его усиления в местах наибольшей нагрузки.

Преимуществом плиты является низкое давление на грунт, вызванное большой площадью основания.Фундамент перемещается вместе с домом при подвижках грунта, не разрушаясь и не причиняя вреда зданию.

Ремень, установленный под плитой, снижает возможность бокового смещения, которое сдвигает платформу с песка. Кроме того, по периметру несущих стен имеется дополнительное армирование, что снижает нагрузку на плиту.

Результатом такого сочетания является возможность уменьшить толщину плиты и площадь поперечного сечения ленты, взаимно усиливая друг друга, что дает заметную экономию строительного материала.

К недостаткам можно отнести необходимость тщательного изучения гидрогеологических условий участка, достаточно сложный инженерный проект и большой объем работ, в частности земляных работ.

Общая строительная схема

Возможны два варианта реализации плитного основания на ленте:

С цокольным этажом

В этом случае основную нагрузку берет на себя ленточная основа. Он устанавливается по периметру, а плита служит, по сути, полом 1-го этажа (нулевого уровня).

Строительная схема :

  • На подготовленном участке выкапывается яма для определенного.
  • Слой обратной засыпки создан из ПГС.
  • Устанавливается опалубка в виде ленты, делается армопояс.
  • Лента заполняется.
  • Выдержка ленты по всем технологическим нормам — 28 дней.
  • Установка сплошной палубы с опорой на края ленты. Для надежности и неподвижности он подпирается снизу брусками.По сути, это нижний слой опалубки под плиту, поэтому строить нужно с учетом веса материала. В палубе делают колодцы в местах будущих проходов людей или коммуникаций.
  • Установка арматурного каркаса.
  • Бетон
  • , отверждение до полного отверждения.

Этот вариант достаточно сложен и требует привлечения опытных специалистов. Иногда процесс ускоряется и упрощается за счет установки готовых плит перекрытий.

ПРИМЕЧАНИЕ!

Согласно технологическим требованиям длина свободновисящей плиты без дополнительных опор не должна превышать 6 м.


без плинтуса

Этот вариант предусматривает сплошную засыпку внутреннего пространства ленты слоем песка и заливку плиты непосредственно на него. Объем работ сокращается, так как не требуется строительство настила.

После строительства Ленты произведены:

  • Песчаная обратная засыпка салона, трамбовка.
  • Двухслойная прокладка.
  • Установка арматурного каркаса. Так как плита будет опираться по всей площади, применяется конструктивный тип армирования.
  • Заливка плиты, утрамбовка бетона электровибратором. Для частного дома с небольшой площадью можно обойтись ручной трамбовкой, которая способна выгнать из бетона пузырьки воздуха.
  • Выдержка до полного отверждения (28 дней).

Оба варианта конструкции имеют свои достоинства и недостатки, но сложность и наличие множества нюансов характерны как для первого, так и для второго вида.


Засыпка под печь

Для обратной засыпки используется однородный материал, оптимально — речной песок . Важно не допускать наличия в нем глинистых включений, задерживающих воду. . В разных источниках предлагаются свои варианты обратной засыпки – либо полностью используется песок, либо осуществляется послойная засыпка песком и мелким щебнем.

Наличие щебня позволяет плотнее уплотнить нижний слой – острые края мелких камней более эффективно уплотняют слой песка.Поверх щебня снова насыпают 5-сантиметровый слой выравнивающего песка.

Нет единого мнения по этому вопросу. Подушкообразная осадка, отмеченная на практике, возникает как при однородном, так и при многослойном вариантах засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.


опалубка

Опалубка плиты представляет собой короб из деревянных щитов, на 10-15 см выше уровня бетона. Опалубка собирается максимально плотно и прочно, не должно быть зазоров более 3 мм. . Наружная сторона закреплена опорными брусьями и наклонными упорами, препятствующими выдавливанию щитов под действием массы жидкого бетона.

Если делается опалубка для плиты с цоколем, то сначала нужно соорудить настил. Для этого устанавливается система опорных балок, ригелей и других элементов, образующих надежную опорную конструкцию для неподвижности настила. Затем собирается самолет, максимально плотный и без зазоров.

Поверх настила укладывается слой пленки, обеспечивающей герметичность конструкции и препятствующей вытеканию бетона.

Армирование

Армирование плиты производится с использованием большого количества материалов. Рабочие штанги толщиной 12-14 мм устанавливаются на расстоянии не более 20 см друг от друга. Требуется два слоя (решетки) рабочих стержней, расстояние между которыми не более 10-15 см, а от нижней плоскости — 5 см.

Для контроля правильности зазора нижний ярус стержней устанавливают на подставки соответствующей высоты.

ПРИМЕЧАНИЕ!

Края рабочей стерни жестко соединены с выступающими из ленты концами армпосов, образуя общий с ней арматурный каркас.

Нужно ли утеплять пол?

Утепление пола – очень полезная процедура, позволяющая исключить образование конденсата и намокание бетона. В то же время утепление плиты является дорогостоящей операцией, так как для этого необходимо будет всю площадь под ней покрыть слоем гидроизоляционного утеплителя – особого вида пенопласта (экструдированного пенополистирола).

Толщина утеплителя, рекомендуемая шведскими строителями, составляет 20 см. Другие источники утверждают, что достаточно 15 и даже 10 см слоя, но это зависит от климатических условий региона. Укладку лучше производить слоями по 5 см со смещением швов и промазыванием мастикой.

Категорически запрещается использовать обычный пенопласт, так как он не выдерживает нагрузок и быстро дает значительный осадок, переставая выполнять свои функции и ослабляя плиту.

Заливка плиты на ленточный фундамент

Бетон заливают равномерно по площади плиты .Для этого необходимо смонтировать передвижной лоток для подачи бетона, который можно прикрепить к миксеру (бетономешалке) и подавать материал на все участки ровным слоем.

Необходимо предусмотреть возможность подъезда техники с нескольких сторон для обеспечения возможности более удобной подачи бетона и его распределения максимально равномерным слоем. При заливке следует ориентироваться на уровень верхнего слоя арматурных стержней.

Уровень бетона должен быть на 5 см выше.Для удобства заливки и вспомогательных действий (выравнивание поверхности, удаление пузырьков воздуха) рекомендуется установить систему лестниц, расположенных на высоте 120-30 см над уровнем бетона.

По ним можно ходить, работать, выполнять различные действия, не разрушая слой заливки.

После заливки вся площадь плиты закрывается листом полиэтилена для защиты от солнца. Первые несколько дней бетон периодически поливают водой, компенсируя напряжения в материале, возникающие от перепада влажности, из-за которых могут образоваться трещины.

Окончательно материал затвердевает через 28 дней, попытки сократить этот срок не предпринимаются.

Варианты пола

Существует множество вариантов создания пола. Основная задача – утеплить печь, обеспечить качественный микроклимат внутри дома.

Большинство специалистов считают оптимальным состав напольного пирога из следующих слоев:

  • Слой песка.
  • Муфта «Skinny» 5 см.
  • Изоляционный слой (пена 5 см).
  • Бетонная стяжка, придающая прочность (5-7 см).
  • Стяжка выравнивающая (2-3 см, готовые составы).
  • Окончательное (чистое) покрытие.

В то же время, если плита достаточно изолирована снизу, можно использовать более простые способы. Например, «плавающий» пол, состоящий из слоя песчаной засыпки (как вариант можно использовать мелкий керамзит, обеспечивающий дополнительное утепление) и устанавливаемый поверх листовых материалов (ДСП, фанера, МДФ и т.п.).

Слой засыпки тщательно выравнивается в плоскости и по горизонтали, на него укладывается черновой пол из листовых материалов, затем укладывается финишное покрытие.

Возможны и другие варианты устройства пола, но все они представляют собой разные комбинации укладки слоев засыпки, утеплителя, выравнивающих стяжек. Принципиальной разницы или существенного преимущества у них нет, имея примерно равные характеристики.

Полезное видео

В этом видео вы узнаете как сделать правильную заливку плиты на ленточный фундамент:

Заключение

Применение комбинации ленты и плиты рационально только в сложных гидрогеологических условиях, когда требуются повышенные несущие качества при повышенной устойчивости и устойчивости крепи.

Выбор этого варианта чаще всего вынужденный, так как придется потратиться на материал, выполнить большой объем работ, произвести необходимые расчеты. Тем не менее, в результате получается прочный фундамент, способный обеспечить прочную и долговечную поддержку дома.

В контакте с

Фундамент монолитный ленточный представляет собой монолитную конструкцию из стальной арматуры и бетонной ленты. Он расположен под всеми несущими стенами. Если соблюдать все правила возведения фундамента, то конструкция получится очень прочной и надежной.Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные дома. Этот тип фундамента лучше всего использовать при низком уровне грунтовых вод, если они находятся ниже глубины строения. В противном случае придется устраивать дренаж, а это повлечет за собой немалые дополнительные затраты.

Ленточный фундамент по глубине может быть глубокозаглубленным или мелкозаглубленным. Второй тип возводится на слабопучинистых грунтах под легкие конструкции из дерева или по каркасной технологии.Такой тип фундамента должен быть не менее 0,6 м.

Глубокий ленточный фундамент применяется для массивных зданий. Их опускают ниже уровня промерзания почвы на 12-15 см. Основание фундамента должно опираться на плотный слой грунта. Если это условие не выполняется на заданной глубине, выемку придется делать ниже. Например, если грунт промерзает на глубину 1 м, а плодородный слой находится на расстоянии 1,2 м, то фундамент необходимо закладывать на глубину более 1 м.2 м.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает установку опалубки. Его собирают из щитов, которые служат формой для бетона и препятствуют его растеканию. Конечно, возведение опалубки влечет за собой дополнительные затраты, а также время. Иногда на этом экономят и делают котлован точно по разметке, чтобы его стенки были идеально ровными. Но такая технология не гарантирует высокой степени надежности, и невозможно предсказать, насколько прочным будет такой фундамент.Для набора определенной прочности нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, а в худшем случае она рассыплется.

При устойчивых грунтах такие фундаменты стоят много лет. Но со временем могут появиться трещины или бетон начнет крошиться. Еще одним недостатком фундамента, сделанного без опалубки, является неровная геометрия. Для уменьшения теплопотерь его утепляют пенополистирольными плитами или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет намного сложнее.

Аналогичная ситуация с гидроизоляцией, пленку очень сложно прикрепить к неровному пористому бетону.

Важно! С точки зрения специалиста фундамент без устройства опалубки подходит только для сарая или гаража.

Этапы строительства монолитного ленточного фундамента

Технология заливки монолитной плиты на ленточный фундамент состоит из следующих этапов:

  • земляные работы;
  • уплотнение и трамбовка;
  • опалубочное устройство;
  • арматурное вязание;
  • бетонирование;
  • отверждение.

Рассмотрим подробнее каждый из этапов.

земляные работы

Перед началом земельных работ проводят исследование почвы и замеряют уровни промерзания и расположение плодородного грунта, глубину залегания грунтовых вод, пучинистость почвы и т.д.

Важно! Если позволяет грунт и дом планируется одноэтажным, то можно ограничиться возведением мелкозаглубленного ленточного фундамента с монолитной плитой.

Объем земельных работ зависит от того, будет ли в доме подвал или нет.Если нет, то грунт нужно будет копать только на глубину ленты, а по ширине – с запасом на толщину опалубки. Деревянные доски нуждаются в распорках, которые будут поддерживать их и предотвращать падение.

Если вы планируете построить подвал, то вам следует убрать весь грунт. Размер котлована обычно на 2-5 м больше размеров фундамента, так как необходим запас для щитов опалубки.

Для организации большой ямы лучше нанять спецтехнику, так как это решение будет оптимальным по стоимости и скорости работы.

Плодородный слой выкладывается отдельно в саду или огороде. Остальной грунт необходимо насыпать, так как часть его потом пригодится для обратной засыпки, а излишки нужно будет вывезти.

Уплотнение и трамбовка

Дно котлована необходимо выровнять и утрамбовать. Поскольку экскаватор не может обеспечить одинаковую глубину по всей поверхности котлована, все неровности необходимо выровнять, подсыпав землю и утрамбовав поверхность виброплитой.Это необходимо для того, чтобы фундамент мог выдержать нагрузку в любой точке, иначе на нем могут появиться трещины из-за неравномерного опирания грунта.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и уплотнить виброплитой. Он способен утрамбовывать песок на глубину 14-20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано-гравийная подушка, то поверх утрамбованного песка насыпается щебень фракцией 25-55 мм.Трамбуется таким же образом. Таким образом, почва не только выравнивается, но и уплотняется. Плита забивает камни в почву на глубину 0,5 м.

Устройство опалубки

Для опалубки берутся толстые деревянные доски или низкосортная фанера. В продаже есть фанера для опалубки, с одной стороны она ламинированная, поэтому этот материал используется не один раз.

Деревянные или фанерные щиты закрепляют продольными или поперечными брусками, наносят на них ленточную разметку и закрепляют с обеих сторон распорками.Они не дадут опалубке рассыпаться или сдвинуться во время заливки бетона.

Армирование

Из-за большой длины и малой ширины на ленточный фундамент действуют силы, которые могут его сломать. Чтобы этого избежать, используйте ребристую арматуру размером 1 см в диаметре. Если устройство фундамента не предусмотрено, то обычно достаточно двух армирующих слоев: верхнего и нижнего.

В каждом стыке арматуры обвязывается проволокой. Делается это вручную или с помощью вязальных пистолетов.Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Проволочная вязка обеспечивает некоторую свободу перемещения арматуры и тем самым компенсирует действия, деформирующие фундамент.

Если при армировании монолитной плиты ленточного фундамента сваркой выполняется связка стержней, то эти места разрушаются в первую очередь.

В процессе армирования закладываются отверстия под будущее здание, через которые будут проходить коммуникации.Если вы вовремя не вспомните об этом, то впоследствии вам придется разрушить монолит, что снизит его качество.

Заливка фундамента

При строительстве фундамента под дом лучше купить готовый бетон, тогда работы по заливке займут всего сутки. Если вы все-таки хотите сделать смесь самостоятельно, то вам понадобится бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это необходимо для того, чтобы убрать из бетона все пустоты и сделать его более однородным.Тогда его прочность повысится, а морозостойкие характеристики улучшатся.

Важно! При заливке бетонной массы из машины необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, упав с высоты, бетон расслоится.

Твердение

Различные температурные режимы имеют соответствующее влияние на бетон:

  • если работы ведутся в жаркую погоду, то лучше накрыть ленту пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересыхает;
  • если температура окружающей среды около 19°С, то через трое суток бетон окрепнет на 50%; а через сутки опалубку можно снять и переходить к следующему этапу работ;
  • при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не схватится, тогда его придется подогревать.
