Многих людей, которые планируют установку контейнеров, павильона, киоска или бытовки на свайно-винтовом фундаменте, часто интересуют такие вопросы как:

Сколько и каких свай необходимо?
Требуется ли обвязка?
Подходит ли данный тип свай для этих построек?

В этой записи мы постараемся максимально подробно написать о монтаже такого фундамента с последующей установкой на него трех 40 футовых контейнеров, вес каждого из которых составляет около 4-5 тонн. Начальная разметка свайного поля ни чем не отличается от обычной разметки для любой постройки. Но крайне важно сделать упор на точность чертежа и расчетов всех диагоналей. В некоторых случаях при строительстве допускают какие-либо погрешности, но здесь именно точный расчет очень важен.

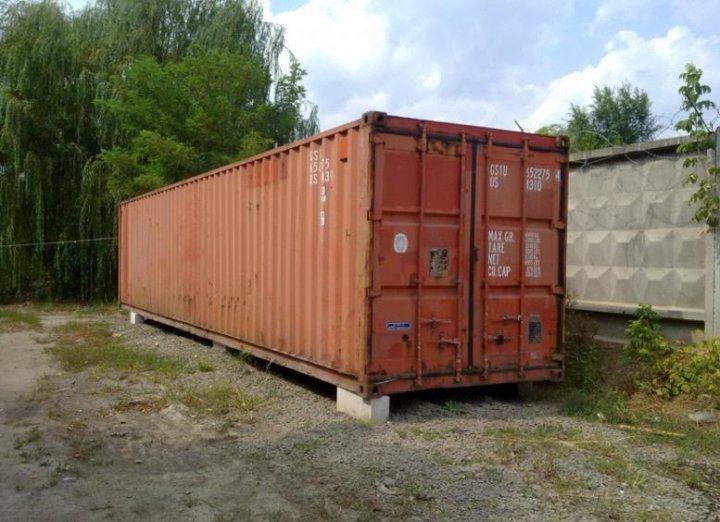

Металлические контейнеры в хорошем состоянии, имеют строго равные углы.

К каждого из них имеются 4 точки опоры, имеющие размер около 180х180мм, и оголовки сваи серии F должны четко находиться под ними.

Для одного контейнера (не важно какой длины или высоты) достаточно всего 4 сваи, остальная нагрузка будет распределена равномерно по всей длине контейнера за счет его ребристой конструкции.

В нашем случае планируется фундамент для 3х контейнеров, расположенных рядом вплотную и именно по этой причине появилась возможность использовать всего одну сваю на два контейнера в месте примыкания их друг к другу. Было принято решение использовать винтовые сваи различной длины, а именно: в местах стыка контейнеров: F76x3000x220 – 4шт, и по углам всей конструкции: F76x2500x220 – 4шт.

Грунты в этом месте предпочтительно болотистые суглинки с высоким уровнем грунтовых вод. Но т.к. вес самих контейнеров невелик и в последующем они будут использоваться для хранения легких материалов, в сваях большей длины и диаметра нет смысла.

Процесс закручивания немного осложнялся непосредственной близостью к рядом стоящему забору, сваи необходимо было закрутить максимально близко. Оператор с большим стажем смог добиться расстояния 40 см до преграды (мешает навесное оборудование).

После закручивания каждой единицы, необходимо проверить все размеры, допустимые отклонения не более 3 см. Особенно важно уделить внимание центральным сваям, т.к. на один оголовок будет опираться сразу 2 контейнера и малейшее отклонение чревато неправильным распределением нагрузки и в последствии деформации стального фланца сваи или ее металлического столба.

По окончании закручивания еще раз была произведена контрольная проверка всей разметки и только после этого дана команда крановщику на старт работ по перегрузки контейнеров с машины на готовый свайный фундамент.

После завершения установки можно оценить результат работ. Все сваи были закручены по нужным точкам, все контейнера встали на свои места. Работа достаточно масштабная, ведь ошибись где-то в размерах на этапе планирования или монтажа — пришлось бы исправлять работу и такое исправление обошлось в весьма приличную сумму.

Что по поводу обвязки фундамента под контейнер, в ней просто нет необходимости, по трем причинам:

1. Данный тип свай с многовитковой спиралью в большинстве случаев попросту в ней не нуждается благодаря тому, что при монтаже не разрыхляет почву и это сказывается на стабильном состоянии и минимальном «люфте» после окончания работ.

2. Контейнер имеет жесткую конструкцию и после фиксации на оголовке диаметром 220мм, сам выполняет роль обвязки.
3. Данная конструкция делалась временной, чтобы в любой момент можно было демонтировать фундамент и выполнить переезд, а обвязка значительно бы усложнила задачу.

А в завершении фото отчета, посмотрите короткий видеоролик с места проведения установки фундамента для контейнеров:

https://www. youtube.com/watch?v=GcYYnbZoWSM

Как сделать из контейнера жилое теплое помещение. Винтовые сваи там, где не могут другие

Дом из контейнеров: выбираем правильный фундамент

24.12.2017

Контейнерные или модульные дома  давно перестали быть диковинкой и активно завоевывают российский строительный рынок. С каждым годом все больше людей решаются построить дом из контейнеров для бизнеса, жизни и развлечений, ведь это просто, быстро и недорого.

В нашей стране пока не так уж и много настоящих специалистов, обладающих опытом в области модульного строительства, в связи с чем процесс возведения контейнерных домов продолжает вызывать массу вопросов и сомнений. Ниже рассмотрим важный вопрос относительно правильного выбора фундамента для современного контейнерного дома.

А нужен ли фундамент?

Многие заказчики, принимая решение о строительстве контейнерного дома, убеждены, что фундамент для такого здания не потребуется вовсе. Это, конечно же, неправда. Возводить здание, даже облегченное модульного типа, на пустой земле категорически нельзя. Предотвратить подтопление, обеспечить теплоизоляцию, гарантировать стойкость и прочность конструкции помогает строительная основа – фундамент.

В процессе возведения дома по стандартной технологии (с железобетонными перекрытиями), обустройство стабильного и прочного фундамента становится одним из самых материально затратных этапов строительства. Сделав выбор в пользу контейнерного строительства эту статью расходов можно существенно сократить.

Несмотря на облегченность модульных домов, каждый контейнер, изготовленный из стали, имеет довольно большой вес. В связи с этим, фундамент должен быть подобран с учетом общего веса контейнерной конструкции. Планируя возведение модульного здания, следует рассматривать такие варианты фундамента:

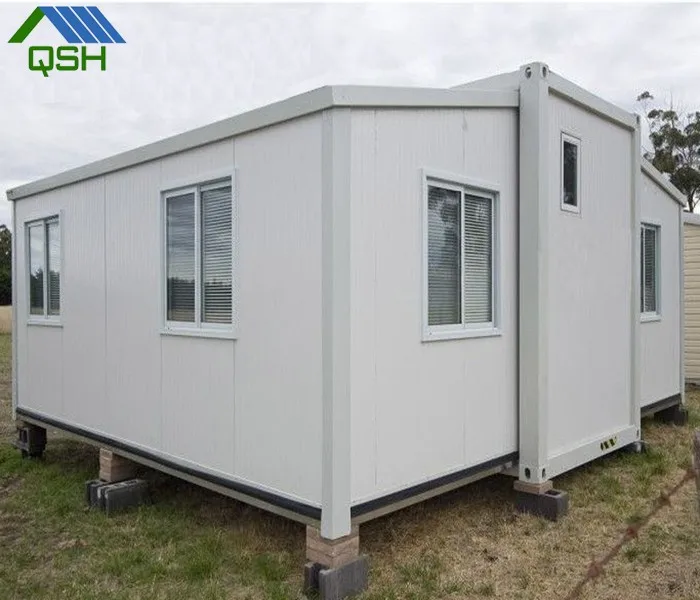

• Столбчатый фундамент. Этот фундамент формируется в виде железобетонных столбов, которые заливают в каждом углу здания, в месте пересечения стен и в местах с повышенной нагрузкой. Перед заливкой фундамента столбчатого типа важно заранее утвердить проект будущей модульной конструкции и обозначить места, в которых на грунт будет оказываться наибольшее воздействие. Это особенно важно, учитывая, что модульные здания часто имеют оригинальные неординарные формы и строятся по уникальным проектам. Главное преимущество столбчатого фундамента – экономичность, в связи с чем его особенно часто используют для возведения облегченных модульных конструкций.
• Мелкозаглубленный ленточный фундамент. Ленточным называют фундамент, который представляет собой железобетонную полосу по всему периметру здания. При этом для возведения облегченных модульных зданий может использоваться мелкозаглубленный фундамент, глубина заложения которого составляет максимум 50-70 см. При определении оптимальной глубины заложения важно правильно определить линию промерзания грунта в зимний период. Обычно итоговый показатель глубины определяется на 20-30 см ниже линии промерзания, что гарантирует надежность и стойкость всей конструкции. В модульном строительстве ленточный фундамент используется в тех случаях, когда планируется возведение достаточно большого многоэтажного строения из контейнеров.
• Свайный фундамент. В последнее время модульные дома стали все чаще располагать на железобетонных сваях, которые вбивают в грунт перед строительством. Кроме того, что этот вариант считается одним из самых надежных и долговечных, он позволяет полностью решить вопрос неподходящего грунта и рельефа для строительства. Например, на сваях можно строить дома даже на болотистой местности и в скалистых районах, где выровнять участок не представляется возможным. В этом случае изготавливаются железобетонные конструкции различной длины, что компенсирует перепады рельефа.

Модульные дома из контейнеров – это не только модно, но и надежно, удобно и долговечно. Выбрав правильный фундамент под контейнерное здание, удается решить главный вопрос строительства – обеспечить прочность и безопасность всей конструкции.

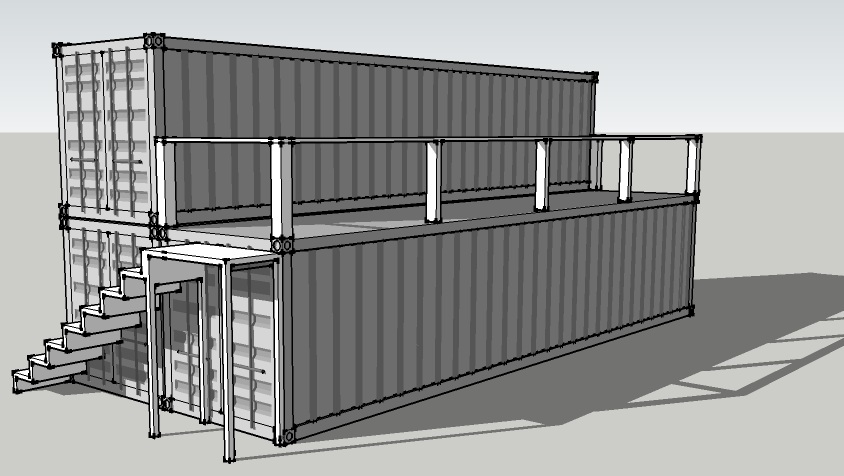

Проект фундамента для домов из морских контейнеров

Фундамент для причала:

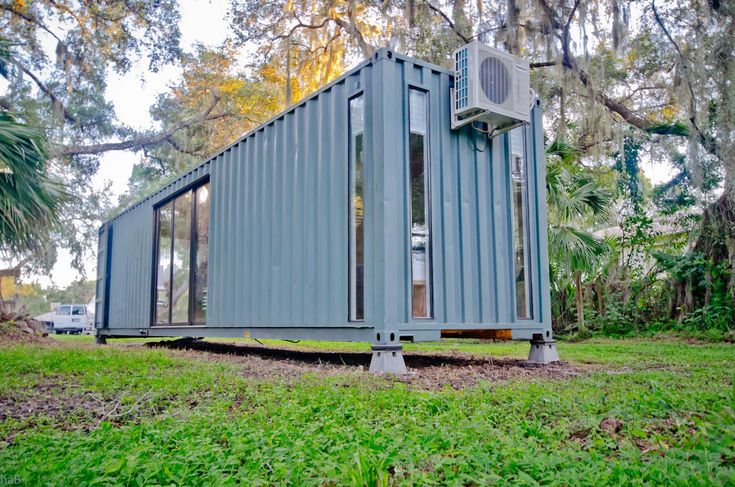

Фундамент для причала является наиболее популярным выбором для домов из морских контейнеров по многим причинам. Они относительно недороги и быстро строятся, фундамент для столбов состоит из бетонных блоков. Каждый бетонный блок или пирс, как правило, имеет размеры 50 см X 50 см X 50 см и контейнеры, армирующие сталь внутри, для повышения прочности бетона при растяжении.

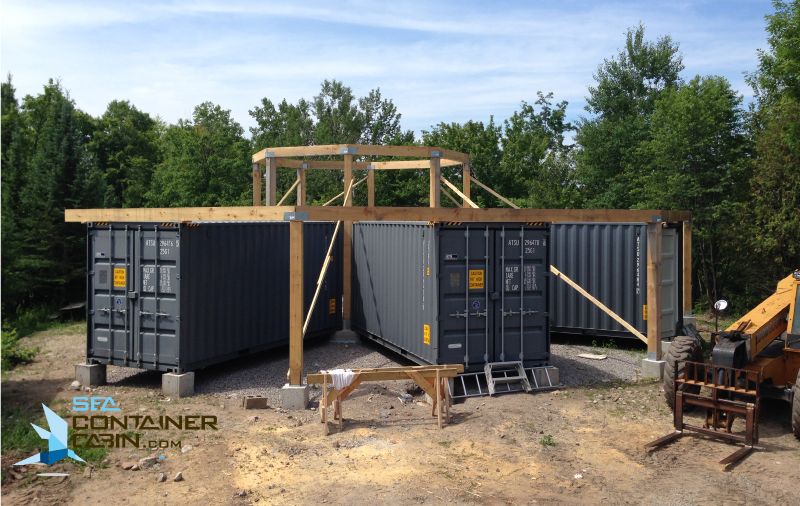

В домах из транспортных контейнеров бетонные опоры обычно укладываются в каждом углу контейнера. А в более крупных 40-футовых контейнерах можно разместить две дополнительные опоры посередине с каждой стороны контейнера.
Вы экономите много времени и денег, используя фундаменты для столбов, потому что вам вообще не нужно выкапывать много земли. Вам нужно только выкопать землю для опор, которые обычно имеют размеры 50 см X 50 см X 50 см. Сравните это с плитным фундаментом, где вам нужно будет выкопать практически всю площадь под контейнером. Еще одна веская причина для использования столбчатого фундамента заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования.
​

Свайные фундаменты:
Свайные фундаменты используются, когда тип грунта слишком слаб для поддержки бетонного основания. Этот тип является самым дорогим типом фундамента, представленным здесь. Сваи (цилиндрические сплошные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта. Как только сваи закреплены на месте, их традиционно закрывают бетонным блоком. Итак, как только вы закрепите все свои сваи, вы получите сетку из бетонных колпачков, которые над землей визуально похожи на бетонные опоры.

Плитный фундамент:
Плитный фундамент является популярным выбором, когда грунт мягкий и требуется равномерное распределение веса. Однако его строительство требует больше времени и средств, чем столбчатый фундамент. Если вы собираетесь использовать плитный фундамент, будьте готовы много копать!. Плитный фундамент представляет собой бетонную плиту, на которую устанавливаются ваши контейнеры. Плитный фундамент, как правило, немного больше площади вашего дома.
Если вы строите два 40-футовых транспортных контейнера, плитный фундамент обычно имеет ширину 18 футов и длину 42 фута. Это обеспечит нависающий фут фундамента по периметру ваших транспортных контейнеров.
Огромным преимуществом плитного фундамента является то, что, поскольку он обеспечивает прочную основу, в фундаменте нет пустот. Это предотвращает будущие проблемы, такие как заражение термитами. К сожалению, из-за дополнительного используемого бетона и огромного пространства, которое необходимо выкопать, плитные фундаменты значительно дороже, чем столбчатые фундаменты. Мы часто видим плитные фундаменты, используемые в более теплом климате, где заморозка не беспокоит. Однако они увеличивают вероятность потери тепла, когда температура земли падает ниже внутренней температуры, потому что контейнер может отводить тепло в землю, что передает больше тепла, чем через конвекцию в воздух.

​ Ленточный фундамент:
Ленточный фундамент (также известный как траншейный фундамент) представляет собой комбинацию ранее упомянутого столбчатого и плитного фундамента. Ленточный фундамент, показанный ниже, представляет собой просто полосу бетона, уложенную для поддержки контейнеров. Бетонная полоса обычно имеет ширину 1-2 фута и глубину 4 фута. Лента может проходить либо по периметру контейнеров, либо укладываться сверху и снизу контейнеров. Его идеально использовать, когда вы ищете более дешевую альтернативу плитному фундаменту, но у вас немного менее твердая почва для укладки фундамента. В местах, где грунт большую часть времени остается влажным из-за обильных дождей, можно использовать ленточный фундамент из бутового камня с использованием рыхлого камня под бетонной полосой. Этот камень позволяет воде протекать и стекать. Как и все упомянутые типы фундаментов, ленточные фундаменты также имеют свои недостатки. Например, ленточные фундаменты обладают низкой сейсмостойкостью. Также из-за мелкозаглубленной формы ленточный фундамент лучше всего подходит для небольших и средних построек.

8 Фундамент и варианты фундамента из транспортных контейнеров – 4 стены на ночь

«Ты надежен настолько, насколько прочно то, на чем ты строишь».

Так что вам лучше удостовериться, какой тип нижних колонтитулов или фундамента вы будете ставить под транспортные контейнеры.

В этой статье мы рассмотрим:

• Какие варианты фундамента доступны?
• О чем следует подумать при выборе фундамента или нижних колонтитулов для транспортных контейнеров?
• И, Почему мы решили использовать 55-галлонные баррели в качестве опоры?

Какие варианты основания доступны для транспортных контейнеров?

• AUS-PRECAST.com

1. PREACSAST Бетонные ножки для судоходных контейнеров
   1. Эти специальные предметы: Удобные , а Decks Decks
      1. Эти специальные предметы: .
      2. Если вы не используете деревянные балки, я бы не рекомендовал блоки палубного пирса из соображений безопасности.
      3. Недоступно во всех местах
   2. Сплошной бетон блоки нижней части нижней части
      1. Доступно в большинстве аппаратных магазинов- Доступный
      2. Easy Setup
      3. Not Optain Not Optain 8, Easy Setup
      4. Not Optain Not Optain
      , Easy Setup
      5. Not Option Not Optain
      , Easy Setup
      6. Not Option Not Optain Not Optain Not Optain 8.
   3. Формы для заливки на месте
      1. Картонные формы для опор или бетонные опалубки можно обрезать по размеру , и они идеально подходят для неровной поверхности, склонов и склонов холмов местность.
      2. Недорогие и быстрые
      3. Недоступно в каждой стране
      4. Требуется арматурная работа
   4. Традиционная
      1. В любом месте с использованием местных ресурсов (. более медленный метод
      2. Некоторые знания формирования необходимы .
      3. Требуется арматура
   5. Самоупоненная Металлическая ствола
      1. Недорогие
      2. Автономный
      3. Никакие формы не требуются
   6. Stem или пони. ландшафт
   7. Обеспечьте дополнительное хранилище, если оно не засыпано
   8. Более дорого

7. Сплошная бетонная плита или традиционные залитые нижние колонтитулы
   1. Сплошная плита является самым дорогим вариантом .
   2. Самая стабильная
   3. Обязательно наложите влагозащитный слой и используйте герметик для бетона , например Ghostsheild , чтобы предотвратить выцветание .

8. Деревянные балки
   1. Большинству людей легче работать с деревом, особенно если у вас ограниченные знания в области строительства.
   2. Термиты, влага может привести к поломке.
   3. Не подходит для тропического климата , если у вас нет доступа к обработанной древесине.

На что обратить внимание при выборе основания для ваших контейнеров

Стоимость не должна быть вашей единственной заботой.

• Конечно, некоторые варианты фундамента стоят дороже, например, монолитная бетонная плита.

Стабильность и безопасность

Убедитесь, что контейнер надежно прикреплен к фундаменту.

• Анкерные пластины
• Ремни для защиты от ураганов

Защита от ржавчины

• Гравийные подушки позволяют воде фильтроваться, не создавая грязи. Это также предотвратит скопление растений вокруг транспортного контейнера.
• Если вы выберете монолитную бетонную плиту , не забудьте, что вам все еще нужен гидроизоляционный слой.
• Решите, что лучше Высота основания , в зависимости от затопления и движения земли.

Потенциальные опасности

Старайтесь предвидеть опасности и строить соответственно.

• Наводнение
• Ураганы/Typhoon
• Торнадос
• Землетрясения
• Оползне обратиться за помощью к квалифицированному инженеру или архитектору
  • Ровная площадка

  Некоторые люди хотят поставить свои контейнеры на склоне холма. Такой рельеф создает проблемы, если вы собираетесь покупать готовые или сборные фундаментные блоки.

  Наша земля плоская, поэтому использование 55-галлонных бочек не было проблемой .

  • Простота настройки и покупки

  Там, где мы живем, наши возможности ограничены , поэтому удобные и быстрые варианты недоступны.

  Стальные бочки автономны и не требуют формовки. И легко получить , мы купили наши бочки, которые использовались только один раз, в местном магазине скобяных изделий и расходных материалов.

  Они служат формами, которые не нужно удалять.

  • Выше над землей

  Наш друг спросил нас: «Почему ваш контейнерный дом так высоко над землей? Затопляет ту землю? Я знаю, что наши грузовые контейнеры на бочках напоминают жизнь в передвижном доме.

  Один транспортный контейнер, который мы купили, был заброшен на десять лет. Он находился всего в футе от земли, поэтому трава и сорняки заросли, вызывая ржавчину и проблемы с насекомыми. Поэтому мы не хотели, чтобы у нас возникали такие проблемы.

  Предположим, вы решили установить контейнеры ниже уровня земли. В этом случае гравийная подушка — отличная идея для защиты контейнера от влаги.

  Строительство выше над землей дает вам легкий доступ к водопроводу.’, возможность эффективно загрунтовать ваш контейнер, а в случае затопления, чтобы предотвратить повреждение вашего дома.

  Дополнительная высота позволяет разместить под контейнером дополнительное место для хранения.

  • Безопасный

  Поскольку бочки металлические, к ним легко приварить плинтус и анкерные пластины.

  • Inexpensive option

  Supplies and Cost

  11	55-Gallon Steel Barrels	90 USD
  11	Bags of cement	73 USD
  22	Sacks of Sand	11 USD
  	Gravel
  	Large Rocks	free
  11	Steel I-beam Scrap	60 USD
  	Всего	224 USD

  Подготовка земли и установка бочки

  1. Срубите все деревья или листву, которые могут мешать контейнерам.
     • * убедитесь, что вы соблюдаете все местные законы, касающиеся сохранения беседок
  2. Уплотните почву
  3. Используйте лазерный уровень, чтобы убедиться, что все ваши бочки находятся на одной высоте.
  4. Выкопайте и частично закопайте бочки.
  5. Тогда наполняйте бочки.

  Размещение ствола

  Мы не устанавливали три передних ствола, думая, что кран может не добраться до заднего угла.

  Оглядываясь назад, для крана это не было проблемой.

  Не делать этого В свою очередь, создано больше работы по соединению обоих контейнеров и выравниванию высоты.

  Не буду врать. Поскольку мой муж сварщик, мы используем значительное количество сварки в нашем проекте. Я понимаю, что не у всех одинаковый опыт, и платить сварщику может быть очень дорого.

  Однако, если бы мы не приварили анкерную пластину, мы бы выбрали метод болтового соединения ; это требует некоторого планирования. Вы должны убедиться, что вы установили анкерные болты в цемент для правильного совмещения с отверстием пластины.
  Если вы всегда хотели научиться сварке, это ваш шанс. MIG — это самая простая сварка для изучения, и у вас будет много возможностей попрактиковаться. Осторожно, ничего структурного, убедитесь, что у вас есть профессиональная помощь!

  Мы хотели сообщить вам, ребята, о нашем прогрессе. Прожив в доме несколько месяцев, мы поняли, что нам нужно добавить напольные опоры к длинному открытому пролету между кухней и спальней. Мы открыли стену примерно на 16-20 футов. Мы заметили, что посуда гремит каждый раз, когда мы идем рядом с кухней. Мы опубликуем фотографии, когда застопорим домкраты. Мы решили не делать больше бочек, так как это было бы сложно сделать на данном этапе.

  27.12.21

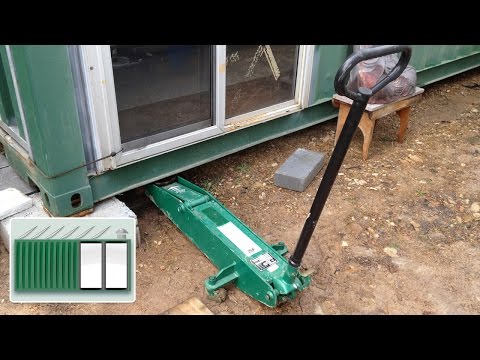

  Домкрат Vestil FJB-16 для цокольного этажа, диапазон высоты 12–16 дюймов, максимальная грузоподъемность (фунты) 9738

  Мы купили 3 таких домкрата для стабилизации большого открытого пролета.
