Армирование столбчатого фундамента | ИНФОПГС

Пособие попроектированию бетонных и железобетонных конструкций (к СП 52-101-2003)
2.4. Для железобетонных конструкций рекомендуется принимать класс бетона на сжатие не ниже В15; при этом для сильно нагруженных сжатых стержневых элементов рекомендуется принимать класс бетона не ниже В25.

Продольное армирование
Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.31. Подколонники, если необходимо по расчету, должны армироваться продольной и поперечной арматурой по принципу армирования колонн.
Площадь сечения продольной арматуры с каждой стороны железобетонного подколонника должна быть не менее 0,05 % площади поперечного сечения подколонника.
Диаметр продольных стержней монолитных подколонников должен быть не менее 12 мм.

Шаг поперечного армирования
СП 52.

103-2007
8.3.12 Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15d и не более 500 мм (d — диаметр сжатой продольной арматуры).
Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1,5 %, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.

Армирование подошвы
Руководство по проектированию фундаментов на естественном основании под колонны зданий и сооружений промышленых предприятий. МОСКВА 1978г
 5.14 Армирование подошвы отдельных фундаментов рекомендуется осуществлять сварными сетками. Расстояние между осями стержней сеток должно приниматься равным 200 мм.
 Диаметр рабочих стержней, укладываемых вдоль стороны фундамента размером 3м и менее, должен быть не менее 10 мм; диаметр рабочих стержней укладываемых вдоль стороны размером более 3 м — не менее 12 мм.


 Арматурные сетки должны быть сварены во всех точках пересечения стержней. Допускается часть пересечений связывать проволокой при условии обязательной сварки всех точек пересечения в двух крайних рядах по периметру сеток.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.
3.27. Диаметр рабочих стержней арматуры (сварной или вязаной) подошвы, укладываемых вдоль стороны 3 м и менее, должен быть не менее 10 мм, а стержней, укладываемых вдоль стороны более 3 м, — не менее 12 мм.

3.29. Допускается, при необходимости, армировать подошвы фундаментов отдельными стержнями. В этом случае стержни раскладываются во взаимно-перпендикулярных направлениях, параллельных сторонам подошвы. Шаг стержней рекомендуется принимать 200 мм, длина стержней каждого направления должна быть одинаковой. В случае применения арматуры периодического профиля два крайних ряда пересечений стержней по периметру сетки должны быть соединены сваркой.

Допускается применение дуговой сварки. Внутренние пересечения должны быть перевязаны через узел в шахматном порядке. Если для армирования подошв применяется гладкая арматура, стержни должны заканчиваться крюками, а сварка пересечений по периметру в этом случае не требуется.

Подготовка
СП 50.101-2004
13.2.22. При возведении монолитных фундаментов, как правило, устраивают подготовку из уплотненного слоя щебня или тощего бетона, обеспечивающую надежную установку арматуры и не допускающую утечки раствора из бетонной смеси бетонируемого фундамента. Если основание сложено глинистыми грунтами с показателем текучести более 0,5 или водонасыщенными песками, уплотнение следует выполнять легкими катками или трамбовками.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.24. Под монолитными фундаментами независимо от грунтовых условий (кроме скальных грунтов) рекомендуется всегда предусматривать бетонную подготовку толщиной 100 мм из бетона марки М50, а под сборными — из среднезернистого песка слоем 100 мм.
При необходимости устройства фундаментов на скальных грунтах следует предусматривать выравнивающий слой по грунту из бетона марки М50.
3.26. Толщина защитного слоя бетона аб для рабочей арматуры подошвы монолитных фундаментов должна удовлетворять требованиям п. 3.3 настоящего Руководства и приниматься не менее 35 мм (с учетом, что выполняется бетонная подготовка), а при отсутствии бетонной подготовки — 70 мм. Толщина защитного слоя в сборных фундаментах и подколонниках монолитных фундаментов должна быть не менее 30 мм.

При необходимости армирования подошвы фундамента, устраиваемого на скальном грунте, следует предусматривать защитный слой бетона толщиной 35 мм.

Защитный слой бетона
СП 52-101-2004
8.3.2 Толщину защитного слоя бетона назначают исходя из требований 8.3.1 с учетом типа конструкций, роли арматуры в конструкциях (продольная рабочая, поперечная, распределительная, конструктивная арматура), условий окружающей среды и диаметра арматуры.

Минимальные значения толщины слоя бетона рабочей арматуры следует принимать по таблице 8.1.

Условия эксплуатации конструкций зданий



Толщина защитного слоя бетона, мм, не менее

1. В закрытых помещениях при нормальной и пониженной влажности

20

2. В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)

25

3. На открытом воздухе (при отсутствии дополнительных защитных мероприятий)

30

4. В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки

40

Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры, указанные в таблице 8.

1, уменьшают на 5 мм.

Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.
3.26. Толщина защитного слоя бетона аб для рабочей арматуры подошвы монолитных фундаментов должна удовлетворять требованиям п. 3.3 настоящего Руководства и приниматься не менее 35 мм (с учетом, что выполняется бетонная подготовка), а при отсутствии бетонной подготовки — 70 мм. Толщина защитного слоя в сборных фундаментах и подколонниках монолитных фундаментов должна быть не менее 30 мм.
При необходимости армирования подошвы фундамента, устраиваемого на скальном грунте, следует предусматривать защитный слой бетона толщиной 35 мм.

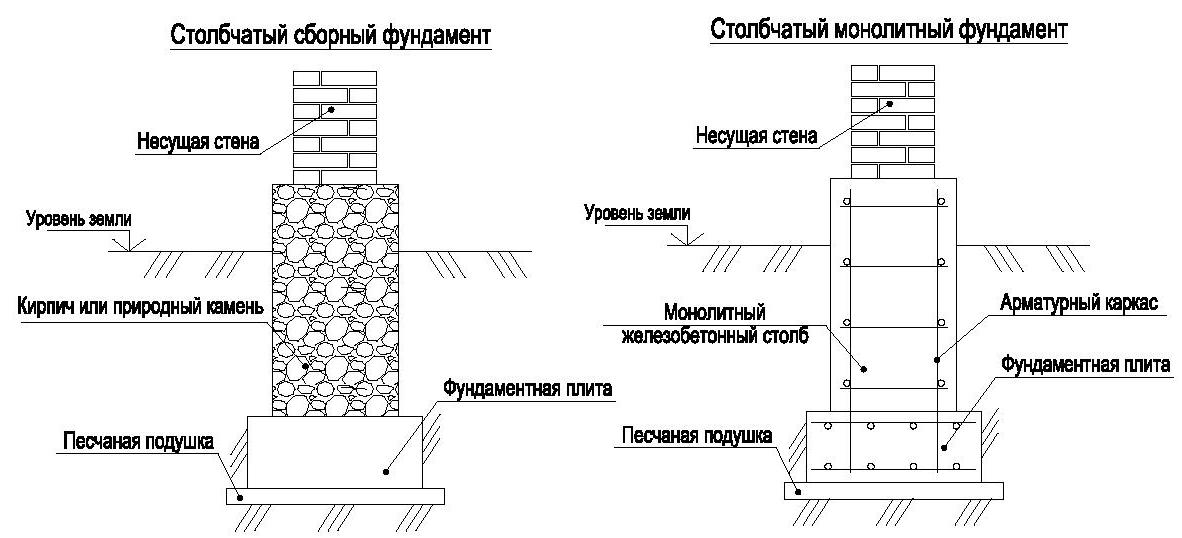

Способы и пример армирования столбчатого фундамента, видео

Основным конструкционным материалом столбчатого фундамента является бетон. Он прочен, надежен, долговечен. Он выдерживает значительные нагрузки на сжатие, а потому основание дома остается целым на протяжении всего времени эксплуатации здания, независимо от давления грунта на него. Однако существуют еще нагрузки на растяжение и изгиб. Они возникают при давлении всей конструкции на подземную часть постройки. Кроме того в холодное время года, когда грунт промерзает на значительную глубину, заледенелая земля пытается вытолкнуть из себя столбы фундамента, когда как не промерзший грунт удерживает его внутри. Чтобы под подобными нагрузками основание дома не потеряло своей целостности, используется армирование столбчатого фундамента.

Содержимое

  • 1 Способы армирования столбчатого фундамента
    • 1.1 Нормативная документация по армированию столбчатого фундамента
  • 2 Пример расчета армирования столбчатого фундамента
    • 2.1 Вывод

Способы армирования столбчатого фундамента

Сегодня в строительном мире существуют следующие виды армирования столбчатого фундамента:

  • вертикальное – оно же и основное. Выполняется из ребристой арматуры, класса не ниже А-III. Толщина материала может лежать в пределах 10-15 мм. Данный показатель зависит от предполагаемых нагрузок на фундамент и вычисляется, исходя из табличных данных нормативной документации и полевых исследований. Фактурная поверхность арматуры обеспечивает улучшение ее степени сцепления с бетоном, что только усилит конструкцию. Вертикальная арматура проходит вдоль всего столба фундамента. В зависимости от площади сечения последнего вертикальных армирующих прутов может быть от 2 штук до 6 штук. Чем больше количество армирующих прутков содержит столб, тем равномернее распределится нагрузка на изгиб и растяжение, а следовательно долговечнее будет фундамент. Однако здесь нужно выполнять определенные требования к армированию столбчатого фундамента: армирующий каркас не должен проходить ближе, чем на 5 см к краю бетонного столба;
  • горизонтальное – считается вспомогательным. Выполняется из гладкой арматуры, диаметром не более 6 мм. Она необходимо лишь для обвязки каркаса. В таком случае последний не потеряет свой первоначальной формы.

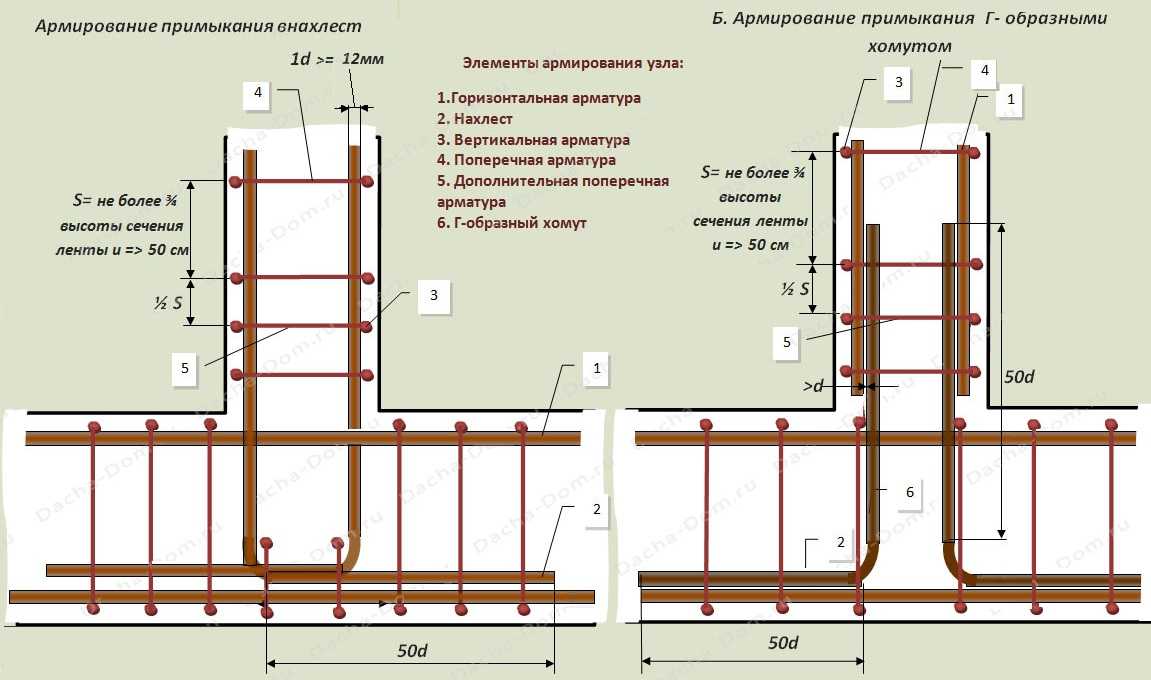

Чаще всего столбчатый фундамент заканчивается горизонтальным ростверком. Данная конструкция также подлежит армированию, так как на нее действуют переменные нагрузки. С одной стороны от тяжелых несущих и ограждающий конструкций здания, а с другой – от вспучивания грунта. Последние передаются от столбов основания строения. Армирование ростверка проходит по принципу усиления армирующим каркасом ленточного конструкции.

Совет!!! Диаметр лучей арматуры рассчитываются исходя из относительного содержания железных прутьев в бетонном столбе. Так, общее сечение арматуры не должно быть меньше 0,1% от общего сечения столба основания дома.

Нормативная документация по армированию столбчатого фундамента

Армирование столбового фундамента проходит согласно следующего ряда нормативных документов:

  • СНиП 52-01-2003 о бетонных и железобетонных конструкциях;
  • СНиП 2.01.07-85 о нагрузках и воздействии;
  • СП 50-101-2004 проектирование и устройство различных оснований здания;
  • СНиП 3. 02.01-87 основания и фундаменты, другие земляные сооружения.

Пример расчета армирования столбчатого фундамента

Примерный расчет армирования столбчатого фундамента:
Согласно СНиПу 52-01-2003, для армирования стандартного двухметрового столба, диаметром 200 мм необходимо 4 стальных прута с площадью поперечного сечения каждого до 10 мм. Согласно стандартам такой каркас должен закрепляться в минимум четырех местах горизонтальным армирование. Оно выполняется проволокой 6 мм в диаметре.

Итак, для одного столба для вертикального армирования нужно 8 м ребристой арматуры, для горизонтального армирования 1,2 м обычной стальной проволоки. Если фундамент е из приведенных значений умножаем на 30. Получаем необходимую для армирования столбчатой основы длину стальной проволоки.

Вывод

Итак, для усиления столбчатого фундамента необходимо вертикальное и горизонтальное армирование. Усилению стальной проволокой подлежит и горизонтальный ростверк. Армирование проводится только в полном соответствии с нормативной документацией. Согласно установленным нормам проводятся и предварительные расчеты относительно требуемого количества арматуры.

Видео-обзор заливки столбчатого фундамента:

Процедуры установки железобетонных колонн

Колонны являются важными конструктивными элементами, используемыми для передачи нагрузки надстройки на основание. В результате их стабильность и структурная прочность имеют большое значение для целостности здания. В зданиях колонны обычно классифицируются как тонкие, короткие или промежуточные. В зависимости от нагрузки, которой они подвергаются, колонны можно охарактеризовать как нагруженные по оси (испытывающие только осевую нагрузку), одноосно нагруженные (нагруженные осевой нагрузкой и изгибающим моментом в одном направлении) или нагруженные по двум осям (подвергающиеся осевой нагрузке и изгибу). в двух направлениях).

В то время как процедура проектирования колонн хорошо известна инженерам-строителям, процесс возведения колонн на месте для достижения того, что изображено на чертеже, представляет собой совершенно другую задачу. Успех и точность любого здания в какой-то степени связаны с планировкой. В этом посте мы кратко опишем процедуры выноса колонн из фундамента и из плиты перекрытия с помощью доступных на месте строительных инструментов.

Кратко рассмотрим этот процесс.

(a) Разметка колонн от фундамента
Стартовые стержни колонн обычно начинаются с фундамента, который может быть подушкой, ростверком или ростверком. Для местных строительных работ разбивка работ будет включать в себя установление линий здания и разметку местоположения колонн на профильной доске, которые должны быть установлены по всему зданию. Подробная информация о том, как размещать здания, в изобилии представлена ​​в Интернете. Эти отмеченные на профильной доске точки служат ориентиром для рытья траншей под фундамент. После выемки грунта на требуемую глубину следует залить фундамент в соответствии со спецификациями чертежа.

Рис. 1: Выкопанная траншея для фундамента здания

После засыпки котлована фундамента можно провести необходимые линии и определить правильное расположение каждой колонны. Поэтому от точности разбивочных работ зависит точность позиционирования колонны на этапе фундамента. Вот почему правильная установка важна, особенно на этапе фундамента. Стартеры армирования фундамента и армирования колонн могут быть правильно установлены и удерживаться на месте до тех пор, пока не будет выполнено бетонирование фундамента.

Рис. 2: Разметка начальных стержней с помощью линий


(b) Разметка колонн из плиты перекрытия
Если фундамент уже готов и необходимо продолжить конструкцию с первого этажа или плиты первого этажа, то установка должна быть сделана для кикеров. Установка кикеров может производиться геодезистами или инженером на площадке. Обычно ошибочно брать угол здания (край плиты) за абсолютную точку отсчета, если только вы не уверены, что края вашей плиты идеально соответствуют чертежу. Иногда после заливки плиты можно получить погрешность около ±20 мм относительно чертежа. Если вы хотите избежать проворачивания стержней, вам следует немедленно бороться с такими ошибками.


Рис. 3: Усиление колонн с помощью опор

Самый быстрый способ решить эту проблему — разделить здание на две части, как показано на Рис. 4 (красные линии). Линии должны проходить не строго через центр здания, а из любой удобной точки, чтобы вам было удобно снимать мерки. Тем не менее, вы должны убедиться, что пересечение линий находится под углом 90 градусов друг к другу. Вы можете использовать лазерную машину или метод 3-4-5, чтобы линии были квадратными. Вместо того, чтобы использовать любой край здания в качестве ориентира, вы должны использовать осевые линии, которые вы установили в качестве ориентира, чтобы указать положение колонн. Используя этот метод, вы редко ошибетесь, и еще одно преимущество заключается в том, что если есть ошибки в размерах плиты перекрытия, ошибка делится поровну.

Рис. 4: Разделение плиты перекрытия на части для установки отбойника

Приветствуются предложения по улучшению этого поста, которые будут учтены.

4 типа трещин в бетонных колоннах и их причины: видео включено

🕑 Время чтения: 1 минута

Четыре типа трещин, возникающих в железобетонных колоннах: диагональные трещины, горизонтальные трещины, трещины от раскола и коррозионные трещины.

Причинами трещин в колоннах могут быть неправильное проектирование, неправильная конструкция или перегрузка, коррозия арматуры, изолированная осадка фундамента, ползучесть и усадка. Трещины в железобетонных колоннах являются серьезной проблемой и могут привести к потере прочности, устойчивости, долговечности и ухудшению эстетического вида. Поэтому необходимо исследовать различные типы трещин, которые могут возникать в колоннах, чтобы рассмотреть подходящие средства для их ограничения.

Содержание:

  • Типы трещин в бетонных колоннах
    • 1. Диагональные трещины
    • 2. Горизонтальные трещины
    • 3. Расщепные трещины
    • 4. Corrosion Cracks

1. Diagon 9003 9003 9003. 1.GONAL. Диагональные трещины в железобетонных колоннах развиваются и охватывают всю поверхность колонны в любом месте по ее высоте. Основной причиной диагональных трещин в бетонных колоннах является недостаточная несущая способность колонн; недостаточное поперечное сечение и неподходящая арматурная сталь.

Диагональные трещины могут повлиять на прочность конструкции, и поэтому с ними необходимо обращаться должным образом.

Рис. 1: Диагональные трещины в бетонной колонне

2. Горизонтальные трещины

Горизонтальная трещина в железобетонной колонне наблюдается в основном в месте соединения балки с колонной и на поверхности колонны, где растягивающее напряжение велико. Колонны с адекватной способностью сопротивления моменту, недостаточной арматурой или расположением установленной арматуры склонны к горизонтальному растрескиванию; из-за влияния поперечной силы и прямой нагрузки и одноосного изгиба. Наконец, горизонтальные трещины существенно снижают прочность колонны на сдвиг, что значительно увеличивает риск разрушения. Значит, надо как можно быстрее разобраться.

Рис. 2: Горизонтальные трещины в бетонной колонне

3. Расщепление трещин

Раскалывающие трещины в железобетонной колонне представляют собой короткие параллельные вертикальные трещины неравномерной ширины.
