Фундамент своими руками | Все этапы строительства

Фундамент своими руками, с чего начать, как правильно строить! Ленточный, свайный и столбчатый фундаменты. Первым делом, до закладки фундамента, следует определиться, где же на участке будет размещаться ваш домик. Выбор места зависит от многих факторов, в том числе и от размещения соседских построек.

Загородный дом может быть дворцом или хижиной, с деревянными стенами или кирпичными, с шиферной или черепичной крышей. В любом случае, строительство всегда начинается с того, что необходимо залить фундамент, от надёжности которого зависит долговечность здания.

Можно ли строить без фундамента? Да, если это временное сооружение, и вам оно требуется на один сезон, пока возводите постоянное. Грунт под весом любой конструкции проседает неравномерно. Это главная, но не единственная причина того, что большинство домов, построенных без фундамента, на второй-третий сезон начинают перекашиваться. Такая технология допустима при строительстве на скале, которая не даёт усадку. Однако на дачных участках грунт мягок, а значит, фундамент необходим.

Фундамент, как выбирать конструкцию?

Существует несколько типов фундаментов, и у каждого свои недостатки и плюсы. Ленточный, как ясно по названию, состоит из лент, заглубленных в землю. Именно на них ложится основная нагрузка от несущих элементов. Ленты же опираются на фундаментные плиты, которые перераспределяют нагрузку на грунт. Неплохой вариант для одноэтажных и двухэтажных зданий, а выше на дачах обычно не строят.

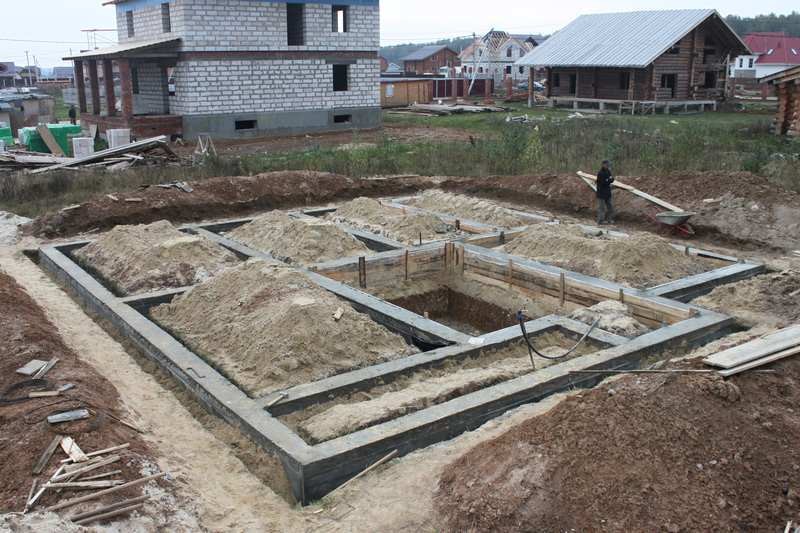

Ленточный фундамент может быть монолитным или сборным:

Первый заливается сразу на месте стройки.

Второй состоит из железобетонных блоков, которые покупают в готовом виде, и на местности собирают подъёмным краном.

Сборный намного прочней и надёжней, но изготовить его сложнее, так как необходима спецтехника. Увы, на сыром низменном участке оба варианта плохи. Ленты будут держать под строением влагу, так что лучше предпочесть столбчатую или свайную конструкцию.

Свайный и столбчатый фундаменты во многом похожи. Только сваи представляют собой более мощную опору, чем столбики, и их принято вколачивать в грунт до глубоких, малоподвижных слоёв субстрата. Столбчатый фундамент сравнительно непрочен, его не принято использовать для коттеджа с более чем двумя этажами. Однако это достойный выбор для каркасного дома или любого другого со стенами из лёгких материалов. А вот свайный выдержит гораздо более массивную постройку, зато и обойдётся дороже. Он требует привлечения сложной техники, квалифицированных рабочих. Но на местности со слабым грунтом – настоящее спасение.

Ещё один дорогой вариант – плитный фундамент. Сначала грунт под ним следует подготовить с помощью мало прочного бетона (бетонная подушка), а затем заглубить в субстрат плиты из армированного железобетона. Такой фундамент выдержит здание до трёх этажей. Плиты не трескаются при осадке, их можно применять на непрочных грунтах.

Здесь перечислены только распространённые конструкции фундамента. На самом деле его разновидностей гораздо больше. К примеру, свайно-ленточный вариант – гибрид двух вышеназванных типов – применяется при строительстве массивных домов на слабых грунтах. Вряд ли он понадобится дачнику.

Утепляем фундамент, как правильно это сделать?

На севере Украины вопрос теплоизоляции фундамента домика очень важен, даже если вы не собираетесь жить на даче зимой. Дело в том, что экономия теплоносителей при обогреве – лишь один из аргументов в пользу утеплённого фундамента. Не выпуская на волю тепло, он препятствует оттаиванию промёрзшего грунта, если вы всё-таки приехали на фазенду и протопили её. Значит, фундамент не будет деформироваться. Следовательно, срок службы строения возрастёт.

Обычно первой дачнику на ум приходит минеральная вата, как самый недорогой и доступный утеплитель. Но для фундамента она не годится. Теплоизоляционный материал в нижней части дома должен противостоять весу грунта, ему не следует быстро впитывать влагу. А минвата и гигроскопична, и легко под сжимается давлением. Лучше используйте материалы на основе пенополистирола и пеностекла.

Экструзионный пенополистирол – оптимальный вариант, так как пеностекло заметно дороже.

После утепления следует гидроизолировать фундамент геомембраной.



Кроме того, пенополистирол не по вкусу грызунам, что особенно важно именно на даче. Этот утеплитель способен прослужить порядка 40 лет. Он хорошо сопротивляется сжатию и поставляется в удобной для работы форме – в виде плит.
Фундамент можно утеплять как снаружи, так и изнутри. Наружное утепление, увы, осуществимо только в процессе возведения объекта. А вот внутреннее можно добавить в любой момент. Так что, если купили дачу с неутеплённым фундаментом домика, беда эта вполне исправима.

Отмерь и начерти фундамент

Строительство фундамента начинается с грамотной разметки. Семь раз, согласно поговорке, конечно, отмерять не надо. Сделать это лучше один раз, зато обстоятельно и старательно – иначе дом получится кривым-косым.

Для разметки понадобятся деревянные колышки (10-12 шт.) и толстая леска либо крепкий, не провисающий шнур. Первым делом полагается натянуть его между двумя вбитыми в землю вешками точно по оси ближней стороны участка. Эта метка поможет сориентировать строение в пространстве. Затем с помощью шнура и колышков «рисуете» одну боковину будущего фундамента, и под прямым углом к ней – другую. И, наконец, замыкаете «картину» в прямоугольник или квадрат.

Разметку фундамента дома удобней всего проводить верёвочным или деревянным треугольником с соотношением сторон 3:4:5. Изготовить верёвочный треугольник проще всего. Возьмите такой же шнур и на нем точно через 3, 4 и 5 м завяжите двойные узлы (4 штуки), в которые затем необходимо продеть гвозди. Соедините первый и последний узел. Теперь между сторонами в 3 и 4 метра образовался прямой угол.

С помощью верёвочного треугольника можно легко отмерять углы строений прямо на земле. Для контроля их правильности хорошо бы сделать ещё деревянный треугольник – поменьше, со сторонами 60, 80 и 100 см.

После разметки проконтролируйте, чтобы все углы были прямыми! Это верно, если длина диагоналей фундамента совпадает. Такие измерения удобнее выполнять вдвоём: один человек держит шнур, другой натягивает. Если показания двух промеров разошлись, велика вероятность – вы что-то отмечали неаккуратно.

Кстати, фундамент размечают на хорошо выровненной площадке, чтобы бугры и ямы не мешали. И дело не в комфорте для работников! Лишние неровности рельефа могут стать причиной искажений в промерах.

Ассортимент материалов для фундамента

Если конструкция фундамента предусматривает использование арматуры, вам надо будет определиться с материалом для неё. Традиционно используется стальная, но в моду быстро входит стеклопластиковая. Что лучше?

Стеклопластиковая, она же композитная арматура прочнее на разрыв, однако при этом заметно легче стальной. Она устойчива к коррозии, действию химических веществ и создаёт меньше помех мобильной связи, так как не содержит металла.

Зато стальная арматура используется с давних пор, и найти строителей, способных с ней работать, легче. Металлические конструкции устойчивее к сильным нагрузкам, плюс их можно сваривать в каркасы, повышая прочность.

Стеклопластиковая арматура может применяться в условиях легких конструкций, не предусматривающих постоянное проживание, например, при строительстве бани. А вот под жилой коттедж лучше заложить традиционный металл.

Важно

Первым делом, до закладки фундамента, следует определиться, где же на участке будет размещаться ваш домик. Выбор места зависит от многих факторов, в том числе и от размещения соседских построек.

По правилам пожарной безопасности, расстояние между деревянными домами не должно быть менее 15 метров, между каменным и деревянным – менее десятка метров, а между двумя каменными – менее 6 м.

Кроме того, дом лучше не ставить ближе 3 метров от границ соседних участков или ближе 5 м от фронтальной границы вашего владения. В случае узкого и длинного надела данной нормой придётся пренебречь.

Коротко о написанном выше

Чтобы приготовить хороший бетон для фундамента, используйте чистый песок и щебень. В их составе не должно быть примесей глины и земли!

Правильное соотношение песок/щебень/цемент нужно брать из расчета 3/5/1. Вода должна составлять примерно 60% массы цемента. При расчёте состава бетонной смеси не забывайте, что мокрый песок и гравий тоже содержат воду.

Если погода холодная, для приготовления бетона можно использовать подогретую воду. Это ускорит его затвердение. Если на улице жарко, вода, наоборот, должна быть холодной, чтоб материал не схватывался слишком быстро.

Фундамент для деревянного дома своими руками

Содержание

• Какой лучше выбрать фундамент для деревянного дома
  • Особенности фундамента деревянного дома
• Строим фундамент под деревянный дом своими руками
  • Что нужно делать в обязательном порядке
  • Особенности процесса постройки фундаментной основы под деревянный дом
  • Завершающие операции
• Заключение

Сегодня популярность деревянного дома в качестве жилья и места отдыха за городом чрезвычайно высока. Строительные фирмы предлагают огромное число очень симпатичных проектов деревянного дома из бруса и оцилиндрованного бревна. Такой дом может быть изготовлен, как набор готовых узлов и элементов конструкции, далее деревянное здание можно собрать на месте установки своими руками. Но фундамент под деревянный домик придется разрабатывать и построить самому, своими силами, учитывая рельеф и условия на местности.

Какой лучше выбрать фундамент для деревянного дома

Удачный выбор фундамента под деревянный дом определит успех всей дальнейшей работы, поэтому экономить на фундаменте даже для деревянного здания не стоит. Бессмысленная экономия и ошибки обойдутся очень дорого, в отличие от остальных частей деревянной постройки, фундамент восстановить или переделать своими руками очень сложно и дорого. Поэтому придется всерьез учитывать все особенности, связанные с параметрами деревянного дома, нюансами грунта под фундаментом и рельефом местности.

В современном малоэтажном строительстве наибольшее распространение получили четыре основные разновидности фундамента:

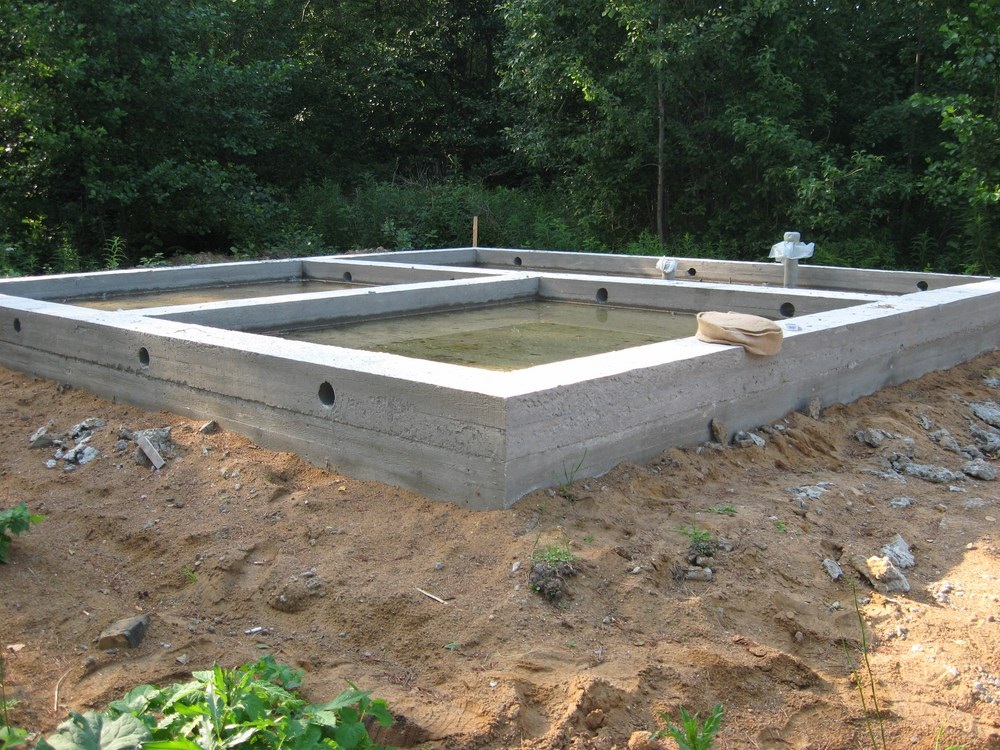

• Ленточный вариант фундаментной основы с небольшой величиной заглубления в грунт, или называемый еще МЗЛФ, – фундамент, наиболее простой для освоения своими руками. Конструктивно он представляет собой бетонный каркас ленточного типа, заделанный на глубину в 30-40 см по периметру несущих деревянных стен;

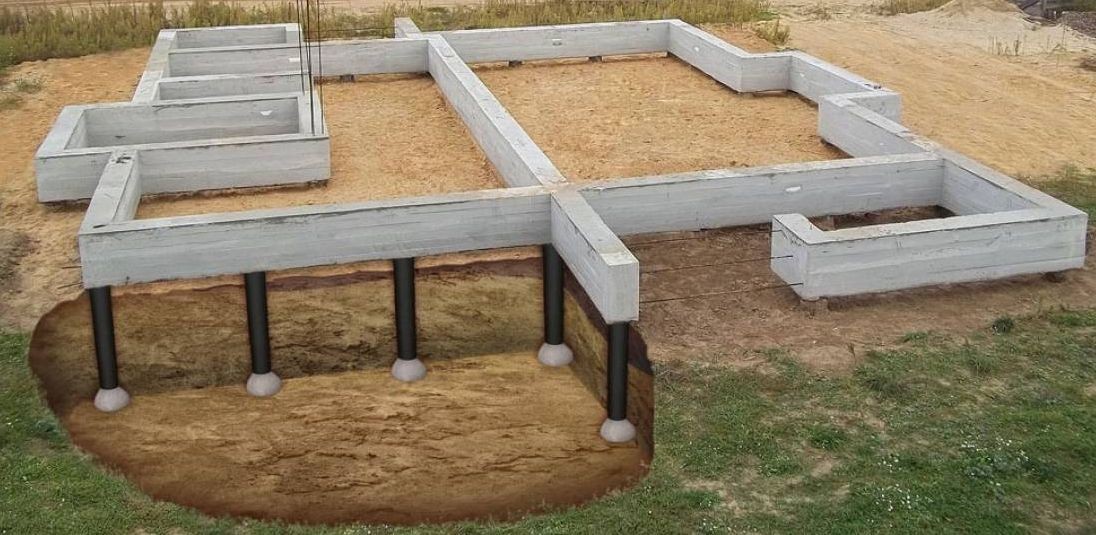

• Комбинация двух схем фундамента – свайной и МЗЛФ, по способности противостоять разнонаправленным нагрузкам и устойчивости такой вариант признается многими профессиональными строителями, как наилучший вариант для двухэтажного деревянного дома;
• Фундамент на сваях чаще всего используют на относительно легких песчаных грунтах со сложным рельефом, например, при большом наклоне поверхности или высоком уровне грунтовой воды. Наиболее сложный в конструировании своими руками, требующий основательных знаний методики установки свай;
• Фундаментная система, объединяющая две разновидности – МЗЛФ и опору в виде сплошной бетонной плиты. Такой фундамент прекрасно подходит для каркасных домов. Небольшая жесткость деревянного каркаса дополняется избыточной жесткостью фундамента. Можно назвать идеальным фундаментом, но довольно дорогой и избыточно трудоемкий для постройки своими руками.

Особенности фундамента деревянного дома

Мощность фундамента, глубину залегания бетона и особенности конструкции каркаса необходимо соизмерять с соотношением размеров площади подошвы здания и высоты деревянного дома. Чем выше деревянное здание и меньше размеры основания, тем глубже и мощнее потребуется фундамент. Высокий деревянный дом постоянно «играет» под ветровой нагрузкой и давлением снега на кровлю, чем выше дом, тем сильнее сказывается неравномерное давление стен дома на фундамент. Для деревянной «высотки» лучше всего подойдет плита или комбинированный вариант «свая- МЗЛФ».

Стены деревянного дома еще пару лет после завершения строительства будут проседать под нагрузкой, поэтомув этот период прочность каркаса деревянной постройки во многом определяется жесткостью бетонной конструкции в основании. Если выбрать свайный вариант, его придется усиливать очень мощным стальным каркасом и системой ростверков.

В некоторых случаях, например, для деревянных домов с высокими мансардными помещениями, дополнительную жесткость каркаса с выравниванием нагрузки на фундамент можно получить, если выполнить здание в виде двух частей, расположенных под прямым углом.

Кроме того, не все виды фундаментов одинаково хорошо обеспечивают устойчивость здания на пучинистых и перенасыщенных влагой грунтах. Мелкозаглубленные схемы на местности с периодическим подтоплением паводковыми или дождевыми водами лучше не использовать, а для топких и водянистых почв рекомендуют сделать свайную систему или конструкцию на основе бетонной плиты.

На сегодня тема промерзания пластов и разрушение основы фундамента является самой «хлебной» для разнообразных экспертов и строительных консультантов. Не стоит чересчур преувеличивать опасность вспучивания пластов грунта.В большинстве случаев обычный фундамент, сделанный своими руками в соответствии с требованиями ВСН 29-85 к обустройству цокольных участков и каркаса фундаментного массива, способен безболезненно переживать самые суровые зимы.

Совет! При желании построить фундамент для деревянного дома своими руками,останавливайте свой выбор на том варианте, который вам наиболее понятен, доступен в финансовом плане, и по силам изготовить самостоятельно, без привлечения «псевдоконсультантов».

Строим фундамент под деревянный дом своими руками

Самым простым и проверенным вариантом постройки фундаментной основы для небольшого деревянного дома является мелкозаглубленный ленточный фундамент. Он прост и надежен, при правильном расчете прочности фундаментной ленты даже небольшого заглубления в 30-40 см достаточно для постройки деревянного бревенчатого дома с толщиной стены в 25 см, или даже двухэтажного варианта из профилированного бруса в 15 см. Вес стены в первом случае составит 150-200 кг/м² . Для сравнения, опилкобетон и кермазитобетон с толщиной стены в стандартные 35 см дают нагрузку соответственно в 350-450 кг на м². Так что стандартный размер типового фундамента для дома будет иметь почти полуторный запас по прочности.

Совет! Несмотря не избыточную мощность фундамента, специалистами не рекомендуется уменьшать ширину и глубину. Если по непредвиденным причинам произойдет поднятие грунтовых вод, запас прочности и минимальное давление на грунт из-за большой ширины ленты позволят сохранить устойчивость конструкции.

Что нужно делать в обязательном порядке

Чтобы фундамент деревянного дома оказался максимально надежным и устойчивым, мало вырыть канаву в полметра шириной и залить ее бетоном. Выполните все предусмотренные дополнительные условия, предусмотренные технологией строительства:

1. Спланируйте и уложите на дно песчаной подушки дренажную систему;
2. Сделайте гидроизоляцию системы на основе обмазочной мастики и рубероида;
3. Из стальной арматуры свяжите каркас фундамента минимум из четырех ниток;
4. После заливки фундамента и снятия опалубки из дерева сделайте ревизию и повторную гидроизоляцию из рубероида. Образовавшиеся полости между стенами канавы и фундаментной отливкой засыпьте смесью песка щебня и глины;
5. В обязательном порядке необходимо сделать отмостку, правильную защиту и отвод воды от стен дома и фундамента;
6. Если глубина промерзания более 50 см, используйте утепление фундаментного блока пенополистиролом или пеностеклом.

Такой фундамент сможет легко удерживать конструкцию деревянного дома в течение 50-70 лет и со временем станет прочнее. Благодаря заложенному запасу прочности, стены и общую планировку деревянного дома можно усиливать, наращивать и перестраивать под новые потребности.

Особенности процесса постройки фундаментной основы под деревянный дом

На начальном этапе потребуется сделать разметку фундамента по контуру деревянного строения и вырыть ленточный котлован. Перед проектированием размеров — ширины и глубины ленты необходимо проверить,какой именно грунт залегает на расчетной глубине.Если это мелкая плотная супесь или тяжелая каменистая тощая порода с большим количеством известняка или другой плотной породы, ширину ленты можно ограничить в 30 см, при глубине котлована фундамента в 40 см еще 20 см пойдет на отсыпку и дренаж.

Самыми слабыми считаются суглинки и жирные глины. В этом случае размеры ленты необходимо увеличивать на 15-20%. На дно канавы отсыпаем слой мелкой щебенки, толщиной 7-10 см, далее геотекстиль и 2 см песка. Далее уложим дренажную трубу и еще один слой щебенки в 3-5 см, заворачиваем края геотекстиля и утрамбовываем песком.

Уложим гидроизоляцию и поверх нее установим деревянную опалубку под заливку фундамента. Лучше всего использовать одноразовую опалубку из экструдированного пенополистирола. После заливки бетона полимерный материал будет отлично защищать и теплоизолировать фундамент. Над поверхностью земли деревянные щиты опалубки должны выступать не менее, чем на 15-20 см.

При небольших размерах деревянного дома можно использовать стеклопластиковую арматуру диаметром в 6 мм, она проще в транспортировке и обвязке. Если брать стальной материал, потребуются 8-ми миллиметровые нитки. Пакеты из четырех арматур последовательно раскладываются по всей длине котлована, каждую нитку выставляют на определенном расстоянии от поверхности и стен опалубки и перевязывают мягкой проволокой с соседними кусками арматуры.

Заливка фундамента бетоном выполняется в два этапа. На первом заливается бетонным раствором нижний ярус ленты фундамента, и отсыпается крупным и мелким щебнем до максимального насыщения. Уложенный слой щебенки необходимо аккуратно уплотнить ручной трамбовкой. На втором этапе по периметру фундаментной ленты устанавливаются анкерные болты или шпильки с гайками, которые должны входить в бетон не менее чем на 15 см. На анкерное крепление будет выкладываться лежень или нижний брус деревянного дома.

Далее выполняют заполнение деревянной опалубки бутовым камнем и заливку раствором. Толщина каждого из слоев должна оставлять не менее 20 см,после поверхность отливки закрывают рубероидом на 2-3 дня домомента схватывания бетона. Деревянные щиты можно снимать и переходить к отмостке.

Завершающие операции

Далее обустроим защиту фундамента для деревянного дома, выполним укладку гидроизоляции и утепление отмостки. После удаления деревянных щитов опалубки от низа фундамента необходимо завернуть и уложить на поверхность отливки донные листы гидроизоляции, наклеить на бетонную стенку рубероид и утепляющую плитку из полистирола. Оставшееся пространство засыпают смесью тощей глины и песка, и можно переходить к обустройству отмостки. Размер отмостки редко превышает ширину в 50-60 см. На глубину в 15 см откапываем канавку под бетонирование, отсыпаем смесью глины и песка, уплотняем трамбовкой, выкладываем рубероидом и заливаем бетоном.

Заключение

Если деревянный дом планируется, как летняя дача без отопительного оборудования, есть смысл уложить под бетонную полку отмостки дополнительный слой теплоизоляции из пеностекла. Если дом запланирован для круглогодичного проживания и отопления в зимнее время, отмостку можно не утеплять, достаточно качественно теплоизолировать основание под деревянными стенами.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Лучший метод строительства фундамента для небольшой хижины — Автономная хижина

Перейти к содержимому

Предыдущий Следующий

Лучший метод строительства фундамента для небольшой хижины

Каков наилучший метод строительства фундамента для небольшой хижины?

СОВЕТ: Это НЕ так!

По шкале от 1 до 10: Насколько важным, по вашему мнению, является фундамент кабины?

Давайте сразу же отметим, что фундамент легко САМЫЙ важный этап вашей автономной сборки.

Сегодня мы подробно расскажем о том, как мы спроектировали и построили наш фундамент, а также о причинах, по которым мы выбрали именно этот дизайн.

Если вы новичок в The Off Grid Cabin, добро пожаловать на борт приключения.

Обязательно следуйте всем нашим советам и рекомендациям по строительству ЛУЧШЕГО автономного дома.

Мы делимся с вами каждым шагом этой единственной в своем роде сборки, а также множеством других вкусностей вне сети!

Хотите увидеть полный пошаговый процесс сборки и стоимость сборки нашей каюты?

ПОКАЖИТЕ ПРОЦЕСС ПОЛНОСТЬЮ!

Наслаждайтесь приключением и, эй… если вы нашли его забавным, информативным или интересным, обязательно помогите нам, поделившись этим постом со своими друзьями в социальных сетях или этим пином Pinterest!

Различные типы фундаментов кабин

Существует несколько различных конструкций фундаментов, подходящих для строительства вне сети.

Однако многое зависит от грунтовых условий, типа почвы, влажности и глубины заложения.

Они варьируются от простых конструкций фундамента и опор, как у нас, до полностью залитых бетонных подвалов или подвальных помещений.

Не забудьте учесть следующее при выборе типа фундамента, который вы будете строить…

• Тип грунта (гравий, грунт, скала, плита, корни деревьев)
• Легкость расчистки земли
• Общая занимаемая площадь
• Урегулирование
• Склон
• Время
• Стоимость

Здесь представлено несколько различных конструкций фундаментов, от простых до сложных.

1. Цементная подушка с опорой для шлакового блока и луча

2. Проливные бетонные опоры с пирсом и лучом

3. Цемент с пирсом и пучком

.

4. Вылитый бетонный плот

5. Выливаемая полоса над землей

6. Вылитая полоса под землей

7. И 100203

.



Каждая конструкция фундамента имеет свои плюсы и минусы.

Однако все сводилось к четырем факторам, которые определили наш выбор.

1. Общая стоимость сборки ($20 тыс.)
2. Ограниченное время на постройку домика (всего у нас было 15 дней)
3. Простота сборки всего для двух человек
4. Ограниченный доступ к удаленной строительной площадке (у нас был экскаватор на один день)

Почему мы выбираем нашу конструкцию фундамента

Наша конструкция фундамента невероятно экономична и эффективна при обеспечении прочной строительной платформы.

СОВЕТ: Не всегда легко строить вне сети или с ограниченным персоналом, поэтому при выборе типа фундамента всегда учитывайте свое местоположение и доступность.

Конструктивные соображения для фундамента кабины были…

• Недорогой дизайн
• Может быть построен за один день всего двумя людьми
• Не требует тяжелого оборудования
• Без отверстий для копательных столбов
• Без заливки цемента
• Требуется только уровень и несколько основных ручных инструментов
• Обеспечивает возможность легкого выравнивания кабины во время сборки и в будущем
• Обеспечивает отличную термоизоляцию для более холодного климата, такого как наш

Наша автономная хижина была построена только мной и моим отцом за две недели.

За эти две недели нам удалось завершить следующие…

• расчистка земли
• перенос всех строительных материалов на строительную площадку вручную
• строительство фундамента
• обрамление кабины и крыши
• установка всех дверей и окон
• установка всей наружной/кровельной обшивки

Тяжелая техника стоит дорого, а тип почвы не всегда подходит для строительства полностью выкопанного подвала.

Залитый фундамент или даже цементная подушка могут стоить тысячи, а на строительство уходят недели.

Опять же, грузовик с цементом может даже не иметь доступа к вашей строительной площадке. На нашем точно не смогли.

Нашей основой было простое в проектировании и быстрое в изготовлении .

СОВЕТ: Наш дизайн пола может показаться уникальным, но это проверенная технология строительства для таких холодных условий, как наша.

Мы поместим изоляцию из экструдированного полистирола толщиной 1″ с жесткой формулой между 3/4″ OSB. №

Обеспечивает отличную термоизоляцию от холодных суровых зим Новой Шотландии и создает прочную и жесткую строительную платформу.

При правильной постройке фундамент вашей кабины должен легко прослужить весь срок службы кабины и, что наиболее важно, обеспечить отвесное, ровное и прочное основание здания.

Основание на данный момент

Ранее мы начали закладывать фундамент, чтобы подготовиться к тому, что нас ждет сегодня.

Обязательно ознакомьтесь с нашим постом № 1 «Секрет идеального фундамента», в котором рассказывается, как мы очищали землю и готовили строительную площадку для фундамента.

Сегодня мы закончим установку фундамента, возведем основные опорные балки и начнем обрамлять балку перекрытия.

Это даст нам хорошее представление о размерах кабины и позволит нам представить себе стены, расположение инженерных коммуникаций и рассмотреть любые изменения, которые нам могут понадобиться.

Планирование конструкции фундамента

Мы выровняли 12 мест на нетронутой почве , где мы будем размещать наземные фундаменты.

Мы сделали это, используя 2 мешка универсального песка Quikrete для каждого из мест, где мы будем размещать 8 подкладок для тротуарной плитки размером 24″ X 24″ и 3 сборных четырехсторонних бетонных фундамента для стоек для 3-го настила. сообщения.

Выравнивание земли с помощью универсального песка (также известного как Crusher Dust)

Идеальное выравнивание земли имеет решающее значение для обеспечения того, чтобы остальная часть конструкции была ровной, не сдвигалась и допускала установку каждой балки, доски и лаги, чтобы выровняться идеально.

Внизу моя жена выравнивает землю.

Здорово, когда вся семья приходит протянуть руку помощи.

Раскладываем несколько деревянных брусков, чтобы все подкладки были одинаковой высоты.

Ниже мы изначально использовали 4 шлакоблока на каждой подкладке (2 поверх 2), но мы обнаружили, что это слишком высоко на наш вкус.

СОВЕТ: Вы можете заполнить шлакоблок расширяющейся пеной, чтобы вода/снег не заполнили его и не замерзли зимой.

Вот панорама нашей строительной площадки.

Это плиты Shaw Brick 24″ x 24″, которые мы использовали.

Главные опорные балки

Мы использовали 16 футов длиной 2×8 для создания трех основных балок, которые будут поддерживать балку пола.

Для изготовления балок мы наложили 2×8 внахлест, используя строительный клей и гвозди по всей длине балки.

СОВЕТ: Мы использовали строительный клей для чернового пола DAP всякий раз, когда нам нужно было построить наши балки или положить черновой пол.  Одна банка этой монтажной пены равна 8 тюбикам обычного строительного клея!

Это 9 опор, которые будут поддерживать три основные опорные балки.

СОВЕТ: Никогда не допускайте контакта пиломатериалов, не обработанных давлением (pt), с бетонными или цементными блоками/подушками. Влага из бетона может попасть в древесину, и через некоторое время древесина сгниет. Вы можете сохранить разделение с помощью прокладок из pt, как это сделали мы, или использовать подходящую прокладку из пластика или пенопласта.

Каждая из трех основных опорных балок свободно плавает на соответствующем цементном блоке без анкеровки.

Это позволяет опоре смещаться (при изменении сезонных температур), «если» это вообще происходит.

Если балка была прикреплена к основанию и одно из оснований должно было сместиться, это могло вызвать сдвиговое усилие в кабине и, возможно, треснуть окно, вывести кабину из отвеса или расколоть готовый гипсокартон.

Благодаря тому, что балка перемещается поверх цементного основания, все здание может слегка сместиться на фундаменте, что помогает предотвратить любые нежелательные нагрузки на кабину.

Теперь, чтобы быть на 100% ясным, когда я говорю «сдвиг» или «скольжение», я имею в виду миллиметры.

Пожалуйста, не неправильно прочтите это и не думайте, что ваш дом будет скользить, как коньки по льду!

Превосходный инструмент для скорости и эффективности

Без сомнения ЛУЧШАЯ единственная покупка, которую мы купили до того, как взялись за эту сборку, была эта Аккумуляторный гвоздезабивной пистолет Dewalt .

Вы услышите, как я буду говорить об этом инструменте на протяжении всей сборки, но я, честно говоря, не могу дать ему достаточно похвалы.

Вы можете задаться вопросом, зачем нам тратить деньги на что-то подобное, когда мы могли бы просто размахивать старым добрым молотком?

Это здорово сэкономило времени !

Этот инструмент легко сокращает общую сборку на несколько дней, позволяя нам забивать гвозди в местах, где мы просто не могли взмахнуть молотком, и, что самое главное, он беспроводной (без воздушного шланга).

Я настоятельно рекомендую получить один для вашей сборки, и вы всегда сможете продать его позже, если он вам больше не понадобится.

Это был мой первоначальный план, но я обнаружил, что всегда что-то строю в хижине, и это сделало эти проекты намного проще и быстрее.

Три опоры переднего настила

Мы использовали 3 блока для настила Shaw Brick 6″ x 6″ от Home Depot для поддержки 3 – 6″ x 6″ PT Стойки для переднего настила.

Основная балка пола

Мы использовали 2×6’s , размещенные на 16″ по центру для балки пола, и планируем покрыть балки пола OSB 3/4″.

Готовая балка перекрытия.

ПРИМЕЧАНИЕ: Мы будем укладывать 3/4″ черновой пол OSB, а затем слой жесткой розовой пены толщиной 1″ (жесткая изоляция из экструдированного полистирола FOAMULAR C-200 — 24 дюйма x 96-дюймовый x 1/2-дюймовый торец) от Home Depot, чтобы действовать как термический разрыв между внутренней и внешней частью пола кабины.

Розовая пена будет иметь еще один слой чернового пола OSB толщиной 3/4″, а затем 6-миллиметровый полиэтилен (Everbilt 10 футов x 100 футов, пароизоляция для стен и потолков, одобренная CGSB)

Наконец, мы положить в водостойкий ламинированный пол, который имеет предварительно прикрепленную пенопластовую подложку для дополнительной изоляции и шумоподавляющих свойств.

Балки, обработанные давлением, дают нам возможность взглянуть на примерный размер передней части.

Размеры переднего настила: 20’ x 8’

Мы будем использовать три стойки 6″ x 6″ для поддержки переднего края стальной крыши крытого настила.

Завершение фундамента

Сегодня мы закончили фундаменты, три основные опорные балки и начали обрамлять балку пола.

Теперь у нас есть хорошее представление о внутренней площади дома, основных жилых помещениях, кухне, ванной и главной спальне.

По нашему мнению, это лучший метод для строительства фундамента небольшой хижины с нашим типом почвы, климатом и близостью к озеру.

Каждая автономная постройка имеет уникальные требования к фундаменту.

Не забудьте учесть следующее при выборе типа фундамента, который вы будете строить…

• Тип грунта (гравий, грунт, скала, плита, корни деревьев)
• Легкость расчистки земли
• Общая занимаемая площадь
• Урегулирование
• Склон
• Время
• Стоимость

В следующий раз мы закончим балку пола, установим эти три 6″ x 6″ обработанных под давлением передних стоек настила и убедимся, что весь фундамент ровный, отвесный и квадратный до мы уложим черновой пол .

Если вы еще не ПОДПИСАЛИСЬ и следите за всем путешествием!

Готовы проверить следующий этап сборки?

Как построить идеальную переднюю палубу!

ПЕРЕЙТИ МЕНЯ НА СЛЕДУЮЩУЮ СТАТЬЮ!

Твоя очередь!

Готовы ли вы заняться собственным автономным фундаментом теперь, когда мы поделились нашим?

Дайте нам знать в комментариях ниже, если у вас есть какие-либо вопросы.

А для нашего подписчика Pinterest вот булавка нашего фонда, которую можно приколоть!

Будучи физически и психически инвалидом из-за рака, получивший множество наград пилот вертолета ВВС преодолел трудности, чтобы восстановить свое здоровье, и отправился в путешествие вне сети, которое помогло изменить жизни тысяч людей. Во время выздоровления он запустил The Off Grid Cabin, и сегодня более 1 миллиона человек видят его сообщения и читают его блог каждый месяц. Прочтите вдохновляющую историю возвращения Стива здесь.

Я бывший пилот вертолёта ВВС, а отказался от построения сети/блогера.

Мне нравится помогать людям учиться проектировать и строить свой собственный полностью экологичный автономный дом.

Наш блог вдохновил 2 миллиона+  посетителей начать собственное путешествие вне сети!

Честно говоря, поддержка нашего веб-сайта требует много времени и усилий (особенно в автономном режиме). Если вам это нравится и вы считаете, что наши усилия заслуживают вашей поддержки, все, что мы просим, ​​это нажать кнопку ниже, чтобы использовать нашу ссылку для покупок на Amazon.

Ссылка для загрузки страницы

Building Small Cabin — Foundation

Cabin Forum

Фундамент удерживает деревянную каркасную конструкцию вашей маленькой хижины от размещения непосредственно на земле, где она будет более восприимчива к гниению и насекомым.
Выбор фундамента для небольших домов в первую очередь зависит от типа грунта, его уровня (уклона), наличия и стоимости сопутствующих материалов, а также от того, собираетесь ли вы нанять профессионального подрядчика по строительным услугам или выполнить эту работу самостоятельно.

Если вы нанимаете профессионального подрядчика по строительным услугам, ваш выбор вариантов фундамента довольно широк. Если вы делаете все сами (как и я), вот несколько типичных базовых вариантов устройства фундамента для вашей маленькой хижины:

• Сборные железобетонные блоки (сборные опоры)
• Залитый бетон
• Камень
• Древесина, обработанная давлением
• Стойки (закрытые в бетонных трубах или трубах сона)

Фундамент для небольшой хижины Рекомендации и предложения:

• Если земля каменистая ИЛИ под землей много корней деревьев, может возникнуть проблема с рытьем ям (для столбов)
• Если земля имеет небольшой уклон, вы можете компенсировать его разноразмерными или дополнительными блоками или поднять уровень земли с одной стороны, уложив гравий.
• Если земля имеет довольно крутой уклон, вам нужно будет использовать столбы или поднять стену из бетонных блоков на более низкой стороне.
• Не рекомендуется класть бетонные блоки прямо на землю, если это не голая твердая скала. Блоки должны быть размещены на ровном камне/плите и/или гравии и должны быть хорошо выровнены.
  Убедитесь, что любой гравий хорошо утрамбован. В противном случае он осядет позже и перекосит конструкцию кабины.
• Одним из преимуществ использования бетонных блоков является то, что со временем некоторые блоки могут оседать больше, чем другие. Это можно исправить, слегка приподняв одну сторону кабины с помощью автомобильного домкрата и подложив блоки плоским камнем, керамической плиткой и т. д.
• При использовании столбов их обычно следует вкапывать в землю достаточно глубоко, чтобы надежно удерживать их груз, и ниже уровня промерзания. Уровень заморозки зависит от вашей географической зоны. Как правило, вы должны копать столб как минимум на 4 фута в глубину.
• Если столбы или столбы вкопаны недостаточно глубоко (т. е. выше линии промерзания), это может привести к деформации или перемещению внутри конструкции с течением времени, поскольку влага в земле замерзает и оттаивает. Деформация конструкции салона может привести к треснувшим окнам, перекошенным дверям и т. д.
• Если столб нельзя вкопать в землю, другой вариант — поместить его в бетонный фундамент или бетонный (палубный) блок. Однако — очень важно — это можно сделать только на некоторых (1 или 2) опорных точках. Столбы, которые не закреплены глубоко, не выдержат горизонтальных усилий. Прочие опорные точки (столбы/блоки), способные выдержать эти нагрузки, должны быть надежно закреплены.
• При установке столбов в землю рекомендуется использовать бетонное основание, по крайней мере, в верхней половине. Трубы Sona должны быть еще лучшим вариантом, но они требуют больше бетона, более трудоемки и, как следствие, стоят больше денег.
• Залитый бетон применим только на хорошо выровненной площадке. Однако это более дорогой и трудоемкий вариант.
• Для Вы можете использовать готовые обработанные давлением столбы размером 4 x 4 или 6 x 6 дюймов или деревянные столбы, сформированные из стволов деревьев. (Вы можете сначала покрасить их масляной краской для лучшей защиты).
• Иногда лучшим вариантом является размещение всей конструкции на наборе из двух двойных опорных балок (иногда называемых балками). Это особенно полезно на неровной поверхности при использовании в сочетании со столбами. Используйте два (или более) двойных комплекта балок размером 2 x 10 или 2 x 12 дюймов. (Имейте в виду, что балки увеличивают высоту пола кабины — ваша маленькая кабина будет выглядеть «приподнятой»).

Также см. другие варианты фундамента для малогабаритных кабин на страницах нашего форума.

Я выбрал сборный железобетон «4-сторонние» палубные блоки для строительства фундамента моей небольшой кабины . Кроме того, мне пришлось сделать небольшое выравнивание земли, используя плоские камни и немного гравия.

Эти бетонные блоки палубы недороги (7 долларов за штуку), с ними легко работать, и они обеспечивают лучшее сцепление с каркасом пола кабины, чем простые прямоугольные бетонные блоки или плиты.
