Как вязать арматуру для фундамента: способы и схемы, видео

Армирующий каркас внутри фундамента – это конструкция, которая работает на изгиб и на растяжение. Ведь сам бетон при таких нагрузках покрывается трещинами, а в конце просто раскалывается. Поэтому армокаркас – необходимая и неотъемлемая часть фундаментного основания. При этом соединение прутков между собой должно проводиться не сваркой, а вязанием проволокой.

Потому что при сварке под действием высокой температуры меняется кристаллическая решетка стали, что приводит к снижению прочности стыка. Поэтому вопрос, как правильно вязать арматуру для фундамента, сегодня стоит актуально для тех, кто своими руками пытается залить основание дома. Рассмотрим все процессы более подробно.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

  1. Это обычная стальная.
  2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

 Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Что касается выбора с учетом прочности арматурного прута, то для фундаментов обычно используется материал горячекатаный класса А III диаметром 10 — 18 мм.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

  1. «С» — это обозначение, что арматуру можно сваривать.
  2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная


 Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

  1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
  2. Она легче металлической в 3,5 раза.
  3. Сталь коррозирует, пластик нет.
  4. Он не проводит электрический ток.
  5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

  1. Металлическая арматура по упругости лучше.
  2. Пластик относится к категории слабо горючих материалов.
  3. При нагреве он размягчается.
  4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Проволока


Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

  1. Способ обработки: необработанная или отожженная.
  2. Точность обработки.
  3. Сопротивление нагрузкам.
  4. С защитным цинковым покрытием или без такового.

 Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Сегодня на рынке появились бухты вязальной проволоки, которая подрезана по длине 80 — 180 мм, а на концах уже сделаны петли. То есть, это уже готовые отрезки под вязку. В одной бухте 1000 отрезков.

Ее преимущества и недостатки


Связка арматуры для фундамента в первую очередь определяется прочностными характеристиками основания. И это основное преимущество армирующего каркаса. Но с учетом вязания проволокой определяются и другие положительные стороны конструкции.

  1. Соединение проволокой сохраняет объемную и линейную форму каркасной конструкции.
  2. При этом место соединение не фиксируется прочно, как это получается со сваркой. Остается место балансированию арматурных стержней между собой, что очень важно при заливке, вибрировании и застывании бетонного раствора. То есть, соединение арматуры дает возможность смещаться на миллиметры в области вязки, принимая идеальное положение при возникающих нагрузках со стороны бетонной смеси.

Что касается недостатков, то они в основном касаются временных характеристик и трудоемкости самого процесса. То есть, сварить каркас быстрее, чем вязать его проволокой. И разница здесь существенная. Вязка арматурных каркасов фундамента – дело непростое. Здесь требуется знание способов и умение пользоваться специальным инструментом. Хотя, как показывает практика, несколько узлов уже дают необходимый опыт, который уменьшает и сложность вязки, и время, затрачиваемое на ее проведение.используют

Как вязать?

Существует несколько вариантов и схем, как вручную можно связать арматуру. По причине жесткости самой проволоки, пальцами вязание не провести. Поэтому для этого процесса были изобретены разные инструменты и приспособления. Вязка проводится крючком (самодельным или заводского исполнения), полуавтоматическим крючком инерционного действия, пистолетами. Мастера даже дрель приспособили для вязки. А в качестве вязального материала используют сегодня металлические скобы, хомуты или проволоку.

Инструменты

Обвязка арматурой фундамента требует сборки каркаса в единую конструкцию. Из всех обозначенных инструментов крючок используется давно, поэтому под него в свое время и придумывались схемы вязки. Поэтому в первую очередь рассмотрим, как надо пользоваться этим нехитрым инструментом.

Крючок

 Сделать крючок для вязки арматуры своими руками – не проблема. Потому что он имеет разную форму изгиба и длину самого стержня.

Поэтому каждый мастер подгоняет эти параметры точно под себя, под удобство проведения работы. Необходимо добавить, что крючок – инструмент универсальный.

Им удобно работать и внутри траншеи, подбираясь под самые нижние решетки, и вне котлована. Самое главное – точно следовать схеме вязания. Обычно самодельный инструмент изготавливают из тонкой арматуры, сгибая ее в тисках. В качестве ручки используют пластиковый шланг или трубку, которую после вставления прута нагревают.

После остывания пластик обволакивает собою стержень, прочно сцепляясь в рифленую поверхность прута. Еще совсем недавно ручки изготавливались из древесины, некоторые мастера обматывали стержень изолентой. Вяжутся проволокой арматурные стержни с помощью крючка путем вращения последнего. При этом концы вращаем крючком по специальной схеме, о которой пойдет речь ниже.

Приспособление инерционного действия


Это все тот же крючок, только противоположным концом, вставленным в специальную рукоятку. В ней нарезана винтовая резьба, а внутри расположена пружина, отвечающая за возврат крючка в исходное положение.

 Крюком концы проволоки цепляются, их надо тянуть приспособление от места соединения. Стержень начинает вращаться по спиральным пазам, вращаясь относительно своей оси. Так и происходит скрутка.

По сути, точно также действует инструмент с патроном. К примеру, шуруповерт. То есть, крючок можно вставить в патрон шуруповерта и включить последний. Вращательное движение создаст скрутку проволоки. Этот способ нередко используют мастера.

Пистолет

Этот прибор относится к категории специальных инструментов, потому что предназначается  только для одного действия. В конструкцию этого электроинструмента вставляются катушки с проволокой (они сменные).

То есть, сам прибор выталкивает проволоку, и сам ее вяжет по определенной схеме. Удобно, быстро, качественно, но дорого в плане цены пистолета.

Единственный его минус – требуется электроэнергия или для прямого подключения, или для подзарядки аккумуляторов.

Способы и схемы


Связывать каркас для фундамента вручную непросто, как может показаться на первый взгляд. Дело это трудоемкое, требующее немало времени.

Но среди всех схем есть несложные варианты. Вот один из них.

  1. От проволочной бухты отрезается кусок длиною 25 — 30 см.
  2. Он складывается пополам.
  3. Обматывается вокруг места стыка двух стержней.
  4. Крючком захватывается петля, которую надо вращать.
  5. В скрутку через два оборота добавляется один конец проволоки.
  6. Через еще два оборота второй.
  7. Проводится полная скрутка.

Инструмент для вязки арматуры по этой схеме – крючок – должен вращаться до тех пор, пока обвязка проволокой не станет плотной. Но и перекручивать не стоит, ослабнет сам проволочный материал.

С помощью одной петли можно скручивать и по другим схемам. То есть, это самый простой вариант. К тому же применение крючков дает возможность отойти от сложных схем, которые применяются чаще всего в крупно — монтажном строительстве. Для частного домостроя подойдут и простые вариант вязки. Конечно, проще будет совсем, если использовать готовые отрезки с двумя петлями на концах. Просто им обматывается место стыка, две петли надеваются на крючок, который начинают вращать.



Варианты для разных фундаментов


Проще всего вязать армокаркас для плитного фундамента. По сути, это решетка из продольных и поперечных стержней, расстояние между которыми определяется нагрузками. Чаще это ячейки 20 х 20 или 30 х 30 см. Для такой конструкции используется вязка с одной петлей.

То же самое можно сказать и о каркасе для ленточного фундамента, потому что его конструкция – это несколько решеток, соединенных поперечными короткими прутками. Но в вязке арматуры ленточного фундамента есть один тонкий момент – это стыковка углов конструкции.

Здесь очень важно равномерно распределить точки соединения по всей длине согнутых и сопряженных стержней, которые и создают углы армокаркаса.

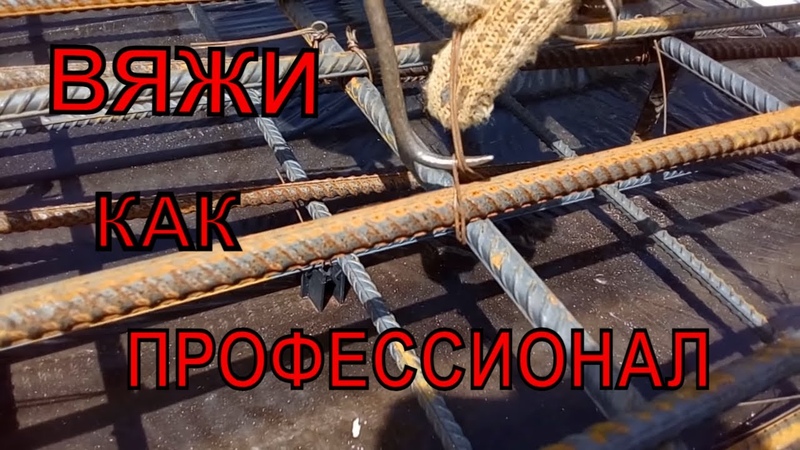

Видео

Видео про то, как быстро научиться вязать.

Технологии сооружения конструкции каркаса ростверка ничем  не отличается от ленточной. Здесь те же схемы и способы вязки конструкций из арматуры. Что касается каркаса для столбчатого фундамента, то надо учитывать тот момент, что сам каркас в этих сооружениях представляет вертикальную конструкцию с вертикально установленными основными стержнями, которые между собой соединяются прутками меньшего диаметра.

Это, если каркас имеет прямоугольное сечение. Поэтому здесь проводится точно такая же вязка, как и в плитных или ленточных основаниях. Если сечение круглое, то продольные прутки – это один стержень, свернутый в окружность. Его и привязывают к вертикальным элементам в определенных местах каркаса с учетом шага установки.

Заключение

Процесс армирования фундамента сопряжен с несколькими операциями, от которых зависит качество конечного результата. И здесь вязка арматуры играет немаловажную роль. Основные ее способы связаны с несложными схемами, чаще однопетлевыми. Поэтому с этим процессом может справиться любой человек. Просто надо время и немного опыта.

Как правильно вязать арматуру для фундамента

Прочность фундамента зависит от многих факторов, но огромную роль в надежности и долговечности основания играют: грамотно подобранная арматура, качество бетона и правильная вязка армирующего каркаса.

Даже самая мощная арматура не справится с нагрузками, если вязка произведена с нарушениями технологического процесса.

Подготовка арматуры и выбор способа вязки

Содержание статьи:

  • 1 Подготовка арматуры и выбор способа вязки
  • 2 Техника вязки своими руками
  • 3 Видео-инструкция

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.


Для плитного фундамента требуется исключительно арматура с периодическим сечением.
Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.
Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.
Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы.

Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

Техника вязки своими руками

После того как котлован, траншея или скважина выкопаны и завершены все подготовительные работы:

Дренаж.
Подведение коммуникаций.
Гидроизоляция.
Песчаная и щебеночная подушка.

Можно приступать к сборке армирующего каркаса. Если с армированием столбов все предельно понятно, сначала изготавливается каркас, а затем он опускается в подготовленную скважину или яму, то ленточный или плитный фундамент изготавливается в несколько этапов и требует некоторых знаний. Как правило, в частном строительстве устройство металлической конструкции ведется перед или одновременно с монтажом опалубки. Вязка арматуры происходит прямо в траншее.

    По углам и по периметру в землю вбивается опорная арматура, отвесами проверяется вертикальность прутов.
    На дно, по всей длине укладываются кирпичи, специальные пластиковые подставки или бутовый камень, эта мера позволяет обеспечить необходимый зазор для бетонной подушки. Кирпич следует уложить на таком расстоянии друг от друга, чтобы исключить провисание арматуры. Нельзя использовать белый силикатный кирпич. Вместо этого иногда по периметру вбивают металлические штыри или балки, но агрессивная среда грунта и коррозия со временем разрушают такие опоры, а это ведет к ослаблению фундамента в целом. К тому же, если грунт слабый, то штыри расшатываются и усложняют вязку арматуры.
    На каменное основание производится укладка арматуры нижнего продольного слоя. По углам ее рекомендуется загибать на соседнюю стену, не менее чем на 25 см. Пруты крепятся между собой и к опорам. Обязательно проверяется горизонтальность слоя.
    Затем, на опоры устраивается верхний продольный слой, который фиксируется вертикальной и горизонтальной поперечной арматурой. Оптимальная ширина ячеек между прутками 150-400 мм. Гладкая арматура подгибается для прочности конструкции. Рекомендуется как можно чаще проверять горизонтальность каркаса.

Видео-инструкция

Фундамент, как вязать арматуру

Поперечную арматуру можно не нарезать на отдельные куски, а изогнуть в подобие прямоугольников со скругленными углами. Для этого нарезается гладкая арматура, размером равным периметру каркаса. Затем берется швеллер, отрезается кусок равный сторонам ячейки. В швеллере прорезаются канавки, чтобы зафиксировать прут. Затем на прут надевается труба, таким образом, получается самодельный рычаг, который помогает согнуть арматуру. Этот способ позволяет изготовить прямоугольник с относительно равными краями, что значительно увеличивает шансы и облегчает создание правильной геометрии каркаса.

Вязка арматуры для каркаса фундамента процесс трудоемкий и требующий многократной и тщательной проверки вертикальности и горизонтальности линий, поэтому рекомендуется четко отладить процесс, перед тем как зафиксировать прут, счищать с него ржавчину, при необходимости выпрямлять кувалдочкой. Проволоку следует закручивать плотно, но не жестко, чтоб не порвать. Последующее применение погружного вибратора для трамбовки бетона накладывает дополнительную ответственность на качество вязки армирующего каркаса, старайтесь использовать только качественные материалы, и скрепить как можно большее количество перекрестий. После того, как монтаж арматурного каркаса завершен, необходимо счистить с него грунт и другие загрязнения, этим вы продлите жизнь не только фундамента, но и всего строения.

Читайте также:

Схема армирования ленточного фундамента
Армирование монолитной плиты фундамента
Марка бетона для ленточного фундамента

Источник

схема, инструкция, цена за работу

Фундамент – это основа дома, качество возведения которого влияет на долговечность всего здания. Он держит массу строения, передавая нагрузку на грунт. Эта нагрузка часто не равномерная, что приводит к образованию трещин в бетонном основании. Армирование бетона придает ему большую прочность и жесткость, образуя монолитную конструкцию, работающую на сжатие и изгиб. Уложить арматуру самостоятельно, без привлечения профессионалов, может каждый, однако здесь неуместна экономия и упрощение технологий, вязка арматуры под ленточный фундамент должна проводится правильно – это гарантия прочности и долговечности дома.

С чего начать армирование

Работа по устройству фундамента начинается с разметки и подготовки грунта. Бетон можно заливать непосредственно в почву (в плотных грунтах выкапываются траншеи по размеру заливаемого фундамента) или в опалубку (рекомендуемый вариант). Перед тем, как залить бетон, необходимо провести тщательное армирование фундаментной ленты. Это можно сделать своими руками. Перед началом работы составьте схему армирования – это позволит точно вычислить требуемое количество материала.

Для частного строительства применяется ребристая арматура диаметром 12-18 мм класса А3. В том случае, если высота фундамента больше 150 мм, прутья устанавливается вверху и внизу, между собой ее связывают гладкой проволокой класса А1 с диаметром 6-8 мм. В результате образуется конструкция, в сечении представляющая собой квадрат или четырехугольник с прямыми углами, углами которого служат продольно расположенная арматура 12-18 мм, а стенками поперечные связки из гладких прутов 6-8 мм.

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Поперечные связки устанавливаются с внешней стороны конструкции и придают арматурному каркасу жесткость. Расстояния между прутами указаны в инструкции СНиП 52-01-2003.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Как соединять арматуру

Можно ли арматуру сваривать? Лучше не пользуйтесь сваркой – она ослабляет материал. Сваривать можно только арматуру с маркировкой «С». Но не имея опыта в сваривании каркаса, вы можете сталь подрезать, перекалить – все это скажется отрицательно на прочности арматурной решетки.

Правильный способ соединения прутов – это вязка металлической арматуры стальной вязальной проволокой. Такая проволока имеет толщину в 1,0-1,4 мм. Бывает простая и оцинкованная для защиты от коррозии. Для частного строительства подойдет любая. Обычно вязальная проволока предлагается в бухтах.

Для связывания используется специальный крюк, который продевается в петлю проволоки и закручивается так, чтобы проволока стянула связываемые части, плотно прижав их друг к другу. Закручивать проволоку следует с усилием, чтобы она с силой охватила оба связываемых прута. Но чрезмерные усилия прилагать не нужно – порвете проволоку. Обычно хватает несколько попыток, чтобы понять с каким усилием должна проводится вязка арматуры.

Есть разные способы вязки, но если вы не знаете как связать арматуру, то используйте самый простой способ – сложите кусок проволоки вдвое, оберните этим куском соединяемую детали, затем раздвоенный кусок проволоки вставьте в петлю, образовавшуюся при складывании проволоки. Теперь в петлю вставьте крюк и, проворачивая его по окружности, плотно затяните.

Крюк для вязки можно купить, либо его нетрудно сделать самостоятельно из гвоздя длинной 150-200 мм или куска арматуры диаметром 6 мм. Для этого гвоздь зажимается в тисках и изгибается с помощью молотка. Затем понадобится заточить один конец самодельного крюка на конус с помощью наждака, второй конец нужно будет изогнуть петлей и обмотать изоляционной лентой, превратив в удобную ручку.

В строительных магазинах предлагается специальный механический инструмент для закручивая вязальной проволоки, но для одного раза покупать его смысла нет, хотя можно взять его в аренду на 1-2 дня, если такая услуга предусмотрена.

Можно использовать шуруповерт, но в стесненных местах удобнее работать ручным инструментом, чем механическим. Крюк для шуруповерта также можно сделать из гвоздя или толстой проволоки. В этом случае с одной стороны проволока загибается, а с другой стороны крюк зажимается в шуруповерте. Шуруповертом лучше пользоваться аккумуляторным – длинный провод неудобно перетаскивать по сетке арматуры и есть опасность его повредить.

Схема соединения арматуры в местах пересечения стен Схема соединения арматуры на углах опалубки

Армирование углов и примыканий

Очень часто армирование углов и примыканий в ленточных фундаментах делается неправильно, т.е. концы арматуры просто укладываются друг на друга и связываются без усиления. На углах и примыканиях арматуру следует гнуть, чтобы угол получался без разрывов. Для сгибания арматуры она зажимается в тиски, а на свободный конец одевается отрезок трубы – это позволяет согнуть прут аккуратно.

Если концы плетей приходятся на угол, то правильно будет усилить их Г-образными накладками из согнутой арматуры. Примыкания усиливают такими же накладками.

На углах ленточного фундамента образуется повышенное напряжение, при небрежном армировании они могут со временем подвергнуться деформации, усиление устраняет эту опасность.  Обвязка углов арматуры поперечными вертикальными и горизонтальными связками производится с меньшим шагом – в два раза чаще, чем в остальных местах фундамента.

Стыковка прутов

Длина нахлеста при стыковке отдельных прутов арматуры зависит от ее диаметра. Согласно СНиП для прутов 12-18 мм эти значения составляют:

  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;

Связывайте перехлест в 2-3 местах – это важно для сохранения прочности арматурного каркаса.

Защита стальной арматуры от коррозии

Металл не должен соприкасаться с опалубкой, грунтом или проходить слишком близко к верху бетонной заливки. От края бетона он должен отступать на 50-80 мм. В этом случае сталь будет защищена от коррозии, которая может за несколько лет ослабить конструкцию.

Наличие небольшого слоя ржавчины на металле не ухудшает свойств арматуры, но, если пруты долго хранились и покрылись рыхлым слоем коррозии, то ее нужно аккуратно счистить стальной щеткой.

Арматура из стекловолокна

В последние годы появилась арматура из стекловолокна. Это хороший вариант для мало высотного строительства. Стеклопластик обладает рядом преимуществ. Это: высокая прочность, повышенная прочность на разрыв, большая долговечность, малый вес. Пластик не ржавеет, плохо проводит холод, в отличие от стали. Это значит, в доме будет теплее. Малая масса пластика делает работу с ним намного легче, чем с тяжелым металлом.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента

Выигрыш по стоимости

Очень хороший выигрыш получается по цене – при одинаковом диаметре стеклопластиковая арматура стоит на четверть меньше, чем стальная. Но стеклопластик прочнее стали на разрыв, поэтому при замене стальных прутов пластиковыми, можно использовать арматуру тоньше, что дополнительно уменьшает цену строительства, цена за работу наемных специалистов снижается.

Замена стальной арматуры стеклопластиковой по физико-механическим свойствам (слева диаметр стальной арматуры в мм, справа стеклопластиковой):

  • 6 АIII  4 АCП
  • 8 АIII  6 АCП
  • 10 AIII  7 АCП
  • 12 АIII  8 АCП
  • 14 АIII  10 АCП
  • 16 АIII  12 АCП
  • 18 АIII  14 АCП

Как видите, вместо металлических прутов в 12 мм допустимо использовать пластиковые диаметром 8 мм. Затраты на арматуру в таком случае снижается в два раза, вы сами можете сравнить сколько стоит металлическая и стеклопластиковая арматура и сделать выводы.

Вязка стеклопластиковой арматуры

Связать стеклопластиковую арматуру даже проще, чем стальную. Для этого применяются пластиковые кабельные хомуты, такие же как используемые для увязки в косицы проводов. Второй вариант вязки – это специальные пластиковые зажимы. И хомуты и зажимы можно легко приобрести в любом строительном магазине – с ними обвязка становится простейшей работой. Допустимо соединять пруты вязальной проволокой.

В целом армирование ленточного фундамента стеклопластиковыми прутами в 1,5-2 раза менее трудоемко, чем прутами из стали.

Недостатки стеклопластиковой арматуры

Главный недостаток – низкая температурная стойкость. Уже при 200 градусах Цельсия она теряет свойства. Поэтому в случае пожара после воздействия высокой температуры фундамент придется демонтировать. Повторно строить на нем будет нельзя. Но в частном строительстве этот недостаток не важен.У стеклопластика низкий модуль упругости (в 4-6 раз ниже, чем у стали), из-за чего пруты из него легко гнутся, но при устройстве ленточного фундамента это положительное качество.

Делайте арматурный каркас сразу и заливайте его бетоном полностью, а не по частям. Если вы хотите, чтобы фундамент был надежен, то лучше заказать бетон на заводе. Изготовленная на заводе бетонная смесь имеет гарантированное качество. При заливке ленточного фундамента бетоном, привезенным на автомобильном миксере-бетоновозе, два-три человека легко справляются с работой за полчаса.

Вязание пяльцев из арматуры видео. Полезные советы и рекомендации, как вязать арматуру в ленточный фундамент. Как вязать арматуру на фундамент: способы и технология.

Фундамент – главная часть любого дома. От того, каким будет фундамент, во многом зависит срок его эксплуатации, а значит, комфортное проживание его жильцов. Построить добротный и надежный дом можно только зная, как вязать арматуру при возведении основания здания.

Для чего нужен металлический каркас?

Все взаимосвязано. Фундамент служит основой и гарантом безопасности конструкции, а каркас из арматурных стержней – основной составляющей прочности и долговечности фундамента. Соединяет своими элементами железобетонное основание.

Стержни железные рабочей арматуры выполняют функцию сопротивления растягивающим нагрузкам и увеличения усилий зон сжатия. Монтажная арматура крепит рабочие тяги рамы.

Основной задачей арматурного каркаса является предотвращение растрескивания и деформации бетона под тяжестью конструкции и действием сил пучения грунта, а значит предотвращение разрушения основания и конструкции. Из вышесказанного следует, что вопрос, как вязать арматуру для фундамента, вовсе не праздный.

Что это за арматура и из чего она сделана

Что такое арматура основания? Это металлические стержни, длина которых составляет 6 метров и более, сечением 6 мм. Величина сечения стержней арматуры определяет ее прочность – чем она больше, тем прочнее каркас.

Стержни могут быть гладкими или иметь ребра, ребра, различные насечки. Они усиливают соединение металла с бетонным раствором. У гладкого вала он в два раза меньше, чем у рифленого.

При возведении зданий, требующих сверхпрочного основания, идеально подходят жесткие каркасы, состоящие из швеллеров или металлических уголков.

Соединение арматурных стержней

Чтобы арматурные стержни не изменили расчетные по технологии размеры шага крепления, их закрепляют между собой.

Обвязка арматурных стержней производится ручным вязанием или сваркой. Вопрос о том, как вяжется арматура для фундамента, является одним из основополагающих при устройстве фундамента здания.

Электросварка

Этот способ является основным для соединения арматуры, хотя и имеет ряд серьезных недостатков:

    При воздействии высоких температур сварки прочность арматурного стержня снижается.

    При заливке и уплотнении бетона существует опасность разрушения сварных швов.

    При строительстве крупных объектов вам потребуется нанять нужное количество опытных сварщиков.

Ручная обвязка

Обвязка арматуры для фундамента также возможна вручную. Осуществляется стальной проволокой диаметром 0,8-1,2 мм.

Обвязка плоскогубцами

Самый доступный способ. Проволокой, сложенной пополам, в месте пересечения стержней их соединение стягивается с помощью плоскогубцев. Затем его концы фиксируются.


Вязание отверткой или крючком

Существует два основных способа вязания: внахлест с одной петлей и шов с двумя петлями. На практике все соединения вяжутся одной петлей. Петля привлекает своей простотой и надежностью, а также возможностью обучиться этому методу за короткий промежуток времени.


Как вязать арматуру специальным крючком написано ниже. Проволока складывается пополам, ее петля надевается на крючок, места соприкосновения стержней фиксируются концами, затем они укладываются на крючок. При вращении проволока скручивается.

Крюк вращается вручную. Для ускорения работы его можно вставить в патрон отвертки. При включении крючок начинает вращаться и закручивать проволоку.

Связывание арматурных стержней с помощью хомутов и скоб

Арматурные стержни можно связывать скобами из круглой проволоки. Работа выполняется вручную, но этот способ имеет ряд преимуществ:

    По сравнению с ручным вязанием скорость выполнения работы увеличивается в 3 раза.

    Высокая стабильная плотность соединения.

    Работа может быть выполнена любым необученным человеком после краткого изучения процесса.

    Простой расчет необходимого материала.

Достаточно хорошо себя зарекомендовала вязка арматуры с помощью пластиковых хомутов. Эти способы используются при возведении фундаментов коттеджей, загородных домов, бань. Вот и готов ответ для дачных застройщиков на вопрос, как вязать арматуру под фундамент.

Обвязка вязальным пистолетом

На крупных строительных площадках вязальные пистолеты используются для ускорения и облегчения работы.

Пушка наводится и устанавливается в нужное место, нажимается кнопка, прутья арматуры автоматически вяжутся с максимальной плотностью. Есть устройства на батарейках, а есть механические. Проволока в обоих подается с катушки, которая меняется на конце.


Преимущества работы с пистолетом:

    Простота и удобство в работе.

    Соединение происходит за 1-2 секунды.

    Отходов вязальной проволоки нет.

    Содействие процессу.

Есть и определенные недостатки при работе с пистолетом:

    Общая стоимость строительства увеличивается из-за высокой цены пистолета и его расходных материалов.

    Для работы с пистолетом требуется обученный рабочий.

    Невозможность использования инструмента в труднодоступных местах рамы.

Как применять разные способы обвязки

Как вязать арматуру, чтобы каркас основания был прочным и надежным? Если для армирования фундамента используются стержни диаметром не более 25 мм, то их крепление осуществляется с помощью проволоки, скоб или точечной сварки. Дуговая сварка применяется, если диаметр стержней превышает 25 мм.


Как вязать арматуру ленточного фундамента? Очень простой. Там, где стержни арматуры образуют друг с другом угол 90°, их обматывают проволокой и скручивают кусачками. В местах нахлеста стержней их обвивают проволокой в ​​трех местах.

Каркас для ленточной основы лучше вязать на месте, так как при механическом воздействии проволока может растянуться. Должно быть не менее 50% пересечений арматурных стержней. Правильно выполненная работа гарантирует долговечность и прочность ленточного фундамента.

Арматура плиты

Как вязать арматуру для плиты, чтобы она выдерживала все действующие на нее нагрузки (а их несколько, и направлены они вдоль и поперек нее)? На плиту могут действовать скручивающие нагрузки. Они толкают ее в разные стороны.

Сварку лучше не использовать во избежание поломки стержня или расхождения соединения. Поэтому необходимо соединить арматурные стержни с помощью проволоки. Прутья связываются двойной проволокой в ​​месте соединения и стягиваются плоскогубцами или крючком.

Вы уже умеете вязать арматуру для фундамента. Какой способ лучше выбрать?

Варить или вязать арматуру?

Арматура представляет собой набор частей, соединенных друг с другом. Вместе с бетоном используется во всех железобетонных зданиях.

Все-таки чаще прутья арматуры вяжут, а не варят. Сварка приводит к изменению состава стали, что ослабляет соединения стержней арматуры. При больших объемах работ соединение сваркой удлиняет сроки выполнения задачи, по сравнению с механической прочностью.

Для выполнения сварочных работ требуется опытный сварщик. Молодой работник, не обладающий нужными навыками, может только навредить.


Механическое вязание представляет собой простой метод соединения арматурных стержней. От работника, выполняющего эту задачу, не требуется особых навыков. И вязание, и сварка выполняют одну и ту же функцию, только результат достигается по-разному.

Главное, чтобы после обвязки или сварки стыков и заливки бетонным раствором арматурные стержни оставались на своих местах. От их наличия прочность фундамента не увеличивается, обеспечивается целостность бетонного основания, но здесь немаловажную роль играет арматура.

Выход

Как вязать арматуру для фундамента так, чтобы она обеспечивала целостность и долговечность основания здания написано в этой статье. Какой метод использовать, решает каждый разработчик самостоятельно. Главное придерживаться всех правил и рекомендаций и неукоснительно им следовать. В результате получается прочное и надежное железобетонное основание.

Технология возведения фундамента состоит из нескольких основных этапов: разметка, рытье траншеи, укладка песчано-гравийной подушки, сборка опалубки, обвязка каркаса из арматуры и заливка бетоном. Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент является основой строения и малейшие ошибки в процессе его возведения могут значительно сократить срок службы.

Особое место в устройстве фундамента занимает вязка арматуры; правильно соединенный каркас сделает конструкцию максимально прочной. Такой фундамент не боится внешних воздействий и не лопнет при малейшем смещении грунта. Поэтому в этой статье мы подробно разберем вопрос: как правильно вязать арматуру для фундамента?

Способы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытные строители Существует четыре основных способа вязки арматуры для сборки различных каркасов и сеток:

  1. проволочная вязка арматуры;
  2. арматура перекрытия
  3. механическое соединение арматуры с помощью стальных муфт.

У всех методов есть свои плюсы и минусы. При строительстве небольших домов чаще всего используется установка арматурного каркаса путем сварки или связывания арматуры проволокой.

Вязать или варить арматуру

Сравнивать эти два способа не совсем корректно, так как это разные технологии, но все же бывают ситуации, когда выбор между этими способами поможет сэкономить время и деньги, не навредив прочности конструкции .

Соединение арматуры сваркой является одним из наиболее эффективных способов, однако использование данного вида вязки арматуры не всегда целесообразно. Его чаще всего используют для монтажа больших каркасов многоэтажных домов и коттеджей из тяжелого кирпича.

Недостатки соединения арматуры сваркой:

  • необходимы профессиональные навыки или придется прибегнуть к услугам сварщика, что существенно отразится на стоимости конструкции;
  • снижение прочности арматурных изделий в местах сварки;
  • использовать нельзя, например, один из самых популярных классов арматуры А-400 (А-III) нельзя соединить сваркой, сварить стеклопластиковую арматуру не получится;
  • возможность повреждения швов при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения наиболее рационально использовать армирование вязкой проволокой.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

  • скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязки арматуры процесс становится очень трудоемким;
  • легко устранить недостатки — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или обрыв при сварном соединении есть и придется прибегнуть к дополнительным операциям, например, с помощью болгарки для снятия сварка с трещинами, а в случае проволочной вязки оборванную проволоку невозможно удалить, даже намотав на нее новую;
    • вязку
  • можно производить прямо в опалубке;
  • низкая стоимость по сравнению со сваркой;

Основными недостатками вязки арматуры проволокой являются неустойчивость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, особенно это влияние заметно на стеклопластиковой арматуре. Дело в том, что арматура, изгибаясь, меняет силу натяжения в местах вязки, поэтому вся конструкция начинает гулять, и это становится сложной задачей.

Инструмент для обвязки арматуры

Обвязка арматуры проволокой может выполняться с использованием различных методов и инструментов.

Инструменты и принадлежности для вязания:

  • крючок;
  • подручные средства:
    • самодельные крючки;
      • отвертка
    • с крючком;
      • стальной пруток
    • диаметром около 50 мм и длиной 250 мм;
  • вязальный пистолет;
  • пассатижи или пассатижи.

Крючок для арматуры

Вязание журнальным крючком имеет два недостатка:

  1. ручная работа;
  2. нужно набить руку для хорошей скорости.


Крючок для вязки арматуры

Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, их стоимость в пределах 1000 руб.

В магазинах также можно найти автоматические крючки для вязания арматуры, хотя отзывы о них разнятся. Многие говорят о маленьком ресурсе, другие говорят, что этот инструмент с трудом скручивает проволоку толщиной более 2 мм. Есть и положительные отзывы.

Крючок самодельный

Строите баню? Нужно связать небольшую рамку, а под рукой нет инструмента? Самодельный крючок можно сделать из подручных средств.

Крючок самодельный

Материалом для такого крючка может быть кусок стальной проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубочки, либо сделать деревянную ручку.

Отвертка-крючок

Для автоматизации процесса вязания можно использовать отвертку с самодельным крючком, который легко сделать из шиферного гвоздя.


Крюковая отвертка для вязки арматуры

Такое приспособление позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно отрегулировать так, чтобы натяжение жгута было максимальным, и провод не рвется.

Пистолет для вязки арматуры

Строительные пистолеты для вязки арматуры — самый быстрый и удобный способ сборки каркасов арматуры фундамента, но высокая стоимость этого типа инструмента делает этот вариант пригодным только для масштабного строительства. Стоимость пистолетов для вязания фурнитуры начинается от 30 000 рублей.


Пистолет для вязки арматуры в работе

Скорость работы таким инструментом может достигать до 2 секунд на 1 узел.

Проволока для вязки арматуры

Важнейшим инструментом в вязке каркаса фундамента является проволока; от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

Проволока вязальная из малоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Также есть требования к диаметру проволоки по диаметру арматуры:

  • для арматуры ∅ до 12 мм используется вязальная проволока ∅ 1,2 мм;
  • для каркасов из арматуры ∅ 16-18мм используется проволока ∅ 1,6мм;
  • для арматуры свыше ∅ 18мм используется проволока ∅ 2мм или 2х1,2.

Способы и схемы обвязки арматуры проволокой

Проволоку можно вязать разными способами по разным схемам. Как правило, по экономичности и силе затяжки они мало чем отличаются. Главное отличие — удобство, какой способ вам больше нравится, тот и пользуйтесь.

Самый простой способ

Этот способ безусловно самый удобный и распространенный способ ручного вязания фурнитуры, отзывы о нем в интернете тоже только положительные.

Более подробно и наглядно этот способ показан на видео в конце статьи. По этому способу можно вязать арматуру как вручную крючком, так и полуавтоматически с помощью отвертки.

Фото бонус вязание арматуры

Небольшая подборка из 10 фото по вязанию арматуры для фундамента.

Видео стыковки арматуры

В этом видео показано, как быстро вязать арматуру фундамента. Два разных способа вязания арматуры:

  • крючком;
  • с помощью отвертки с самодельным шиферным гвоздем.

И, наконец, если вы не умеете вязать арматуру для фундамента, попробуйте импровизировать и придумать свой способ вязания.

Вязка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена эта работа, зависят характеристики этого композиционного материала.

1

Бетонные конструкции часто используются в строительстве, поскольку они обладают высокой устойчивостью к сжимающим нагрузкам. Однако такого же вывода нельзя сделать, когда речь идет о стойкости таких изделий к растягивающим напряжениям, и для улучшения этого свойства бетон необходимо армировать. Заливая раствором специальный каркас из арматуры, получают железобетон.

Правда, кто-то может возразить, что усиливать его неактуально, так как растягивающие напряжения действуют редко. Но это мнение ошибочно, так как если взять, к примеру, бетонную балку и попытаться ее согнуть, то внутри она сожмется, а снаружи уже вытянется. Соответственно, есть вероятность разрушения. И как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая срок его службы. Вся конструкция становится более надежной за счет увеличения зоны сжатия, а также активного сопротивления различным нагрузкам.

Для вязки арматуры в основном используют металлические прутья, реже встречаются изделия из других достаточно прочных материалов, способных выдерживать высокое давление. Соедините их вместе, чтобы получилась сетка. При затвердевании раствор расширяется и плотнее сцепляется со стержнями в объеме, таким образом получается очень надежное соединение. Именно поэтому ни в коем случае нельзя использовать в качестве армирующих элементов пустотелые конструкции, так как в этом случае они просто расплющатся под давлением и не будут достаточно плотно сцепляться с бетоном .

Вообще каждому начинающему мастеру, даже если он строит свой дом, а не работает на коммерческом объекте, желательно ознакомиться с общепринятыми нормами строительства, когда планируется вязать арматуру, СНиП 52 -01-2003, например. Это даст возможность, даже не имея глубоких профессиональных навыков, как минимум правильно подобрать материалы и получить надежный каркас для заливки бетона.

Если говорить о фундаменте дома, то в этом случае подойдут стержни из базальтового волокна и стеклопластика. Они относятся к композитным материалам и отличаются отличной прочностью, при этом работать с такими гораздо проще, так как они легче металла. Его неоспоримым преимуществом является неподверженность коррозии, поэтому очень важно использовать его в затопленной среде.

Что касается размеров тяг, то они также имеют большое значение и напрямую влияют на прочность каркаса. Прутки берутся сечением более шести миллиметров и длиной не менее шести метров. Диаметр проволоки для вязки арматуры обычно составляет от 0,8 до 1,2 мм. Если вы планируете делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, фурнитура может быть различной конструкции. Сегодня он представлен гладким, с разными насечками, гранями или ребрами. Все они популярны, но следует учитывать, что гладкая поверхность будет иметь гораздо меньшую степень сцепления с бетоном, чем неровная.

2

Многие задаются вопросом, что лучше — вязать арматуру или варить? В принципе, для создания каркаса вполне приемлем второй вариант, ведь, по сути, так образуется неразрывное соединение, и может даже на первый взгляд показаться, что такой способ будет более надежным. Однако это не совсем так. Специалисты особо не рекомендуют подключаться таким способом. Во-первых, сварные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура имеет меньшую прочность при воздействии на нее растягивающих напряжений. В-третьих, вам нужно специальное оборудование. И, в-четвертых, нужно нанять профессионального сварщика, конечно, если вы сами не обладаете такими навыками. Так что этот процесс очень сложный.

Помните, очень важно, чтобы стержни были идеально зафиксированы и не меняли своего пространственного положения. Этого можно добиться, используя качественную отожженную проволоку, так как она отлично гнется, обладает свойствами пластичности и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, сам каркас будет иметь эти характеристики.

3

В принципе, этот процесс не так уж и сложен, и с ним справится практически каждый, особенно если правильно подобрать инструмент для вязки арматуры. Итак, если мы вяжем стержни с помощью стальной проволоки, нам понадобится болгарка, с помощью которой можно сразу разрезать моток на куски нужной длины. Конечно, никто не запрещает резать ножницами по металлу, но тогда этот этап работы сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый жгут так, чтобы получились отрезки определенной длины, и болгаркой срезать сгибы.

Скручивается обычными плоскогубцами или крючком. Во втором случае работа будет намного проще и пойдет куда быстрее. Если есть желание вообще механизировать процесс, то следует приобрести специальный строительный крючок для винтового вязания. Электроинструмент может в корне изменить положение дел, например, с помощью обычной отвертки возможно и вязание фурнитуры, причем в этом случае практически нет необходимости применять физическую силу, достаточно просто нажать на кнопка. Есть еще профессиональный вязальный пистолет, правда, он очень дорогой, поэтому, если вы не собираетесь таким образом зарабатывать на жизнь, то и смысла его покупать нет.

4

Существует несколько способов крепления арматуры. Итак, можно сделать скрутки пассатижами, тогда нужно взять кусок проволоки (ее длина обычно около тридцати сантиметров), согнуть ее пополам и накинуть петлю на прутья. Скрутив концы вместе, вы получите довольно хорошее соединение. Правда, этот способ очень трудоемкий. Рассмотрим, какая схема вязания арматуры крючком. Кстати, его можно либо купить в магазине, либо сделать самому из проволоки, либо сварочного электрода диаметром 4 см.

Для автоматизации процесса достаточно просто вставить такой крючок в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

Вариант №1. Согнув проволоку пополам, загните одну треть петли вокруг пальца и наденьте на место соединения стержней. Затем, накинув на крючок петлю, закручиваем, при этом другой конец нужно тянуть на себя. После того, как все надежно закреплено, вынимаем крючок, а концы загибаем, если они оказались слишком длинными, то их следует обрезать ножницами по металлу. При этом имейте в виду, что недостаточная длина провода или малое количество витков негативно скажется на прочности соединения.

Вариант №2 . В этом случае закрутка будет более надежной. Сложив проволоку пополам, необходимо прислонить ее к арматуре снизу. Затем, прогибаясь к себе, закручиваем, используя тот же крючок. Достаточно сделать всего 4 оборота.

Вариант №3 . Как и на предыдущих схемах, делаем петлю и заводим ее под арматуру, а затем захватываем крючком. При этом другой конец следует перегнуть через крючок так, чтобы образовалась и закрутилась еще одна петля.

Помните, только разобравшись, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые начинаете эту операцию, не стесняйтесь показать получившийся вариант кому-то более опытному, хотя бы на форуме в Интернете. Лучше выслушать конструктивную критику и советы, чем в будущем пожинать плоды разрушенной железобетонной конструкции.

Сжимается, разжимается. Для компенсации последствий этих процессов применяют армирование для повышения прочности бетонного основания. При вязании арматуры для фундаментов, стен, перекрытий возникает много вопросов: как и чем вязать, а может лучше сварить? Попробуем разобраться со всеми этими вопросами подробно.

Вязать или варить арматуру?

Почему арматура вязаная, а не сварная? На это есть много причин:

  1. Сварка дорога, сложна и опасна. Кроме того, для этого требуется специальное оборудование, электричество на участке, а также специалисты в этом деле.
  2. Сварка менее надежна для вязания. Даже если фундамент небольшой, соединить придется много точек, и нет гарантии, что все они будут хорошо сварены.
  3. Высокие температуры при сварке нарушают структуру материала, изменяя его химический состав, что приводит к потере прочности на изгиб, возникновению разрывов от различных нагрузок.
  4. Некоторые виды строительных материалов изначально не предназначены для сварки.

Связывание арматуры надежно, просто, быстро и дешево. Нужно просто знать, как правильно вязать арматуру, и какие инструменты для этого потребуются.

Инструменты и сопутствующие материалы


Провод является важнейшим соединительным элементом. Его характеристики во многом влияют на качество узла и фиксации. Для этих целей, как правило, используется стальная отожженная проволока. круглое сечение . Хорошо гнется, не рвется, отлично прилегает к арматуре. Собственно для вязания вам понадобится крючок, вязальный пистолет или зажимы.

Укрепление крючком – самое распространенное решение. Пистолет используется на горизонтальных поверхностях, но с ним сложно работать в труднодоступных местах. Зажимы – это готовые элементы для крепления.

Крюк можно купить в магазине или сделать самому из желобчатой ​​фурнитуры. Преимущества использования петли заключаются в простоте и надежности. Вы можете научиться как можно быстрее, но ошибиться практически невозможно.


Для оборудования каркаса необходим столбчатый, свайный, плитный, ленточный фундамент, а также многие другие конструкции. Использование арматуры позволяет превратить обычный бетон в железобетон, поэтому ее применяют для строительства домов и не только.

Как вязать арматуру фундамента? Существуют разные способы, но чаще всего используют проволочное вязание с помощью различных инструментов: отвертки, плоскогубцев, крючка.

Вязание крючком – самый распространенный, практичный и универсальный вариант вязания крючком. Его можно применять где угодно. Сам процесс осуществляется в несколько этапов:

  1. Проволока связывается пополам, после чего на прутья, предварительно уложенные перпендикулярно друг другу, накидывается арматура.
  2. Полученная петля и два свободных конца надеваются на крючок.
  3. Крючок выполнен в несколько витков, что позволяет надежно затянуть проволоку и зафиксировать арматуру в нужном положении.
  4. Крюк снят — соединение готово.

Для соединения каркаса ленточного фундамента и других конструкций можно использовать пластиковые хомуты, но это более дорогое решение и менее надежное перед заливкой бетоном. Подробнее о том, как вязать арматуру, вы можете узнать на фото и видео.

Вязка стеклопластиковой арматуры


Стеклопластиковая арматура — сравнительно новый материал на строительном рынке, который предназначен для бытового, малоэтажного строительства. В отличие от стальной арматуры она более устойчива к коррозии, характеризуется низкой теплопроводностью, поэтому не создает мостиков холода, прочна при растяжении и не имеет швов. Недостатком является низкая прочность на излом.


Материал применяется для изготовления ограждающих железобетонных конструкций, фундаментов, кладки из газобетона, пеноблока. В чем ее особенности и как правильно вязать стеклопластиковую арматуру?

Для вязания можно использовать:

  • Вязальная проволока. Проволока должна быть достаточно толстой, чтобы не порваться при подаче бетона к каркасу. Проволока фиксируется крючком.
  • Пластиковые хомуты. Это готовые элементы, они продаются в магазине и просты в использовании. При использовании хомутов плотно затяните их.

Большое внимание уделяется обработке углов. На их место устанавливаются специальные элементы, которые продаются в специализированных магазинах. Стоит отметить, что такую ​​арматуру необходимо вязать строго без термического воздействия.

Видео как вязать арматуру

Фундамент будет прочным и устойчивым к различным нагрузкам при соблюдении нескольких основополагающих факторов: правильный выбор арматурного стержня (сечение и тип), марка и качество бетона, а также правильно выбран способ крепления стержней в единый каркас — так называемая арматурная вязка.

Как известно, затвердевший бетон имеет высокий уровень прочности, отлично противостоит сжатию, но в то же время слаб по отношению к нагрузкам на растяжение, сдвиг, изгиб. Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за чего готовый фундамент или стена трескаются, расслаиваются и появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить усиливающий каркас.

Арматурный стержень представляет собой металлический или композитный стержень круглого сечения диаметром от 4 до 80 мм. Стержни нарезают, связывают в единый пространственный каркас с интервалом между соседними элементами 40-60 см и устанавливают в опалубку перед заливкой товарного бетона и формированием монолитной плиты. Полученную единую конструкцию называют железобетонной и отличается лучшими техническими характеристиками по сравнению с обычными бетонными заготовками.

Стальная арматура доступна в нескольких видах:

1. Сборочное помещение. Используется для формирования пространственного «скелета». Нарезанные арматурные стержни укладываются и закрепляются поперечно в вертикальной и горизонтальной плоскости. Самая явная отличительная черта — гладкий профиль и маркировка А1 или А240.

2. Рабочий. Этот вид изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовом виде принимает на себя изгибающие, сдвигающие и растягивающие нагрузки, компенсируя напряжения бетонного камня. Профиль этого вида периодический (бороздчатый) трех типов: кольцевидный, серповидный, смешанный. Выпускается в классах А-II, А-III, А-IV, А-V, А-VI.

Например, рабочая арматура используется для формирования монолитной фундаментной плиты для горизонтальных перпендикулярных сеток, а монтажная — для вертикальных связей между ними.

Самое уязвимое место в армокаркасе — места перекрестия. Для их скрепления между собой используют два метода:

  • Сварка. Это считается профессионалами самым надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только стальные стержни с маркировкой «С» (А400С, А500С). Во-вторых, себестоимость производства и работ значительно удорожает строительство, ведь нужен сварочный аппарат с комплектующими и специалист по сварке. Категорически не рекомендуется проводить эту процедуру самостоятельно. В-третьих, значительно удлиняются сроки формирования армирующего каркаса.
  • Вязание арматуры своими руками. Это самый быстрый и дешевый способ соединения деталей. Область перекрестия плотно скреплена специально разработанным материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

Чаще всего мастера отдают предпочтение второму способу. Схема проста, но и здесь есть свои подводные камни. Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурные прутья в единый каркас.


Вязальная проволока или пластиковые зажимы?

Первый и наиболее распространенный способ работы – вязание вручную или с помощью подручных механических средств. Для этих целей можно использовать плоскогубцы, промышленный крючок (цангу) или самодельный. Качество соединений зависит от опыта мастера.

Помимо инструмента вам понадобятся струбцины и расходный материал для вязания. Ручное управление позволяет использовать проволочные или пластиковые стяжки. Прокат достаточно мягкий, выпускается двух сортов:

  • оцинкованный;
  • однотонный черный.

Если арматура полностью скрыта бетоном, то можно выбрать более дешевую неоцинкованную проволоку. Но если, например, формируется фундамент с выведением арматурных связей над бетонной плоскостью (для последующей установки колонн или других элементов), то лучше использовать стальной прокат, защищенный от коррозии цинковой оболочкой.

Для металлической арматуры использовать проволоку, а для композитной оставить пластиковые хомуты. И не меняйте сталь на гибкий ПВХ. Выгоды в цене нет, а по прочности и долговечности фундамент или плита могут значительно проигрывать. Тем не менее пластик гораздо слабее металла на разрыв, а все уверения продавцов в обратном не более чем маркетинговая раскрутка товара.



Второй способ работы с арматурой – вязание электроинструментом. В эту категорию входят промышленные крючки для дрели или шуруповерта, а также электрический или аккумуляторный вязальный пистолет. Последнее особенно интересно. Это специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно завязывает место перекрестия арматурных стержней и плотно стягивает пучок.

По отзывам опытных мастеров, пистолет удобен на горизонтальных поверхностях, каркас из монолитной плиты вяжется быстро (время работы 1-2 секунды), правильно и качественно. Но он не подходит для труднодоступных мест. Недостатком устройства также является большой расход провода и необходимость частой подзарядки аккумулятора, особенно если формируется фундамент под большой объект.


Схема действий

Сначала рассмотрим, как осуществляется вязка металлопроката армирующим крючком.

Первый способ:

  • Возьмите проволоку в руки, сложите ее пополам.
  • Согнуть вокруг пальца примерно на 1/3 (считая от петли).
  • Наденьте усиление и зацепите петлю.
  • Поверните инструмент и возьмитесь им за другой конец проволоки, потянув при этом конец стального троса на себя. Вязание осуществляется в 3-5 витков.
  • Снимите цангу и загните концы. Если он слишком длинный, обрежьте его.

Точное количество оборотов должно быть определено опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может растянуть и истончить проволоку.

Второй способ:

  • Сложите стальной прокат пополам.
  • Надавите на арматуру пальцами и загните концы к себе.
  • Вставьте крючок, прокрутите 3-4 раза, снимите и загните концы.

В этом случае каркас получается более надежным, а фундамент из монолитной плиты прочным и долговечным.

Третий способ:

  • Кусок проволоки длиной не более 30-40 см согните пополам.
  • Начните снизу.
  • Связать петлю крючком.
  • Согните оставшиеся концы над цангой.
  • Полученный кратный цикл прокручиваем 3-5 раз.

Данная схема позволяет жестко зафиксировать область перекрестия в любом случае. Применяется как при ленточном фундаменте, так и при формировании свайной разновидности.

Четвертый метод:

  • Сложите кусок проволоки пополам.
  • Вставьте крючок в петлю и возьмитесь им за другой конец.
  • Одновременно согните отрезанную проволоку вниз, перекинув ее через цангу.
  • Потяните инструмент на себя и поверните его 3-4 раза.

Этот метод используется для того, чтобы научить начинающих правильно вязать арматуру крючком. Последний способ хорош при использовании полуавтоматической цанги или дрели со специальной насадкой.

Гнем кроим и вяжем арматуру (фото и видео) | Своими руками

Содержание ✓

  • ✓ Мы производим хомуты
  • ✓ Гномим и режем арматуру сами
  • ✓ Соединяем прутья арматуры своими руками
  • ✓ Обвязка и раскрой арматуры своими руками — мастер-класс
  • ✓ Удобный способ вязания арматуры — видео

Перед тем, как приступить к заливке бетоном фундамента, будь то лента, плита или ростверк, необходимо сделать армирующий каркас. Новичку помогут несколько советов, которые помогут упростить работу на этом ответственном этапе.

Арматура в фундаменте не дает разрушаться бетону и берет на себя основную нагрузку при изгибе или растяжении. Поэтому перед заливкой бетона в опалубку внутри устанавливается арматурный каркас. При его изготовлении для соединения арматурных стержней используется сварка или соединение их проволокой.

Некачественная сварка может привести к снижению прочности арматурного каркаса, а под нагрузкой соединение может треснуть. В данном случае предпочтительнее скрепите арматурный каркас вязальной проволокой .

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Непрофессионально такую ​​работу приходится выполнять нечасто, поэтому тратиться на дорогостоящий специализированный инструмент нет смысла – всегда можно обойтись минимальным набором инструментов, которые имеются на дачном участке. А если самостоятельно сделать ряд несложных приспособлений, то этот процесс можно значительно облегчить и ускорить.

Читайте также: Монтаж арматуры для умывальника своими руками

Производим хомуты


Наиболее распространенным способом вязки арматурного каркаса при изготовлении ленточных фундаментов, колонн, балок и балок является использование хомутов, предохраняющих арматуру от смещения при укладке бетона. Шаг установки хомутов 30-50 см, поэтому их понадобится много. При этом они должны быть одинаковыми по форме и размеру.

Проволоку предварительно нужно разрезать на куски, длина которых равна периметру кокетки плюс 10 см. Если проволока смотана в бухту, удобно сделать из первого отрезка полукруглую выкройку в виде бухты и обрезать оставшиеся куски проволоки, не разматывая ее. Полученные изогнутые кусочки проволоки следует расправить молотком на деревянном бруске.

Гномим и режем арматуру сами


При изготовлении арматурных каркасов часто возникает необходимость изгиба арматуры под тупым углом (например, при изготовлении ленточного фундамента под эркер) и под углом 90° (стандартный крюк для анкеровки арматуры). Некоторые «Строители- применяют сварку, нагрев автогеном или надрез болгаркой в ​​8-м месте сгиба для гибки арматуры. Это абсолютно недопустимо!

Существуют нормативные документы, регламентирующие радиус изгиба арматурных стержней, но строго соблюдать их в загородном строительстве не очень получается. Для создания более-менее постоянного радиуса изгиба можно использовать в качестве оправки кусок водопроводной трубы, прикрепленный к неподвижному основанию.

Соединяем прутья арматуры своими руками


Диаметр вязальной проволоки, используемой для вязки арматуры, зависит от диаметра стержней. Как правило, для вязания используется проволока 0 1,2-1,4 мм. Прутья толщиной 8-14 мм очень удобно вязать проволокой 0 1,2 мм, а для более толстой арматуры проще применять более толстую проволоку, хотя особых ограничений нет.

Расход проволоки можно приблизительно рассчитать исходя из условия, что длина одного элемента вязальной проволоки составляет 0,3-0,5 м (в зависимости от диаметра арматуры). Как правило, его определяют опытным путем.

Проволоку легко резать ножницами по металлу или кусачками. Перед началом работы отрежьте достаточное количество отрезков проволоки.

Для обвязки арматуры можно использовать отвертку, зажатую в ее патроне насадкой в ​​виде крючка, которую несложно изготовить самостоятельно.

Читайте также: Армирование и вязка арматуры своими руками и применение арматуры в строительстве

Обвязка и раскрой арматуры своими руками — мастер-класс


1. Для изготовления кондуктора для гибки хомутов понадобилось 5 0 6 саморезов 100 мм с широкой шляпкой и кусок бруса сечением 100*100 мм.

2. Крайними саморезами устанавливаем длинную сторону бугеля. Проволока 0 6 мм легко режется небольшими ножницами для болтов.

3. Правый и средний винты отвечают за формирование короткой стороны бугеля. При использовании проволоки 0 6 мм для изготовления хомутов ее можно сгибать вручную.

4. Простая адаптация позволяет сэкономить время и сделать хомуты одинакового размера и в нужном количестве.

5. Клапан обезжиривается, очищается от краски, масла, отслаивающейся ржавчины и грязи. Не отслаивающаяся ржавчина на клапане допустима: она, по мнению специалистов, повышает прочность сцепления с бетоном.

6. Две стальные трубы, надетые на стержень, позволяют точно и без усилий сгибать стержень диаметром до 14 мм…

7. Получите более плавный радиус изгиба, изменив диаметр второй трубы.

8. Если в хозяйстве нет болтеров, способных моментально перекусить закаленную арматуру нужного диаметра, то отрезать прутья нужной длины поможет болгарка с отрезным диском по металлу.

9. …и под углом 90° без применения специальных дорогостоящих станков и приспособлений.

10. В качестве вязальной проволоки используется низкоуглеродистая отожженная сталь. После термической обработки он становится более гибким. Вязальная проволока практически не растягивается, что придает узлу дополнительную прочность.

Удобный способ вязания арматуры — видео


Удобный способ вязания арматуры


Посмотреть это видео на YouTube

© Автор: А. Завосков, Химия, Московская область.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Особенности стыковки арматуры для фундамента. Разновидности арматуры и инструкции по выполнению работ. Ленточный узел для фундамента

19 мая. Фундамент Просмотры 645. Комментарии Записать особенности сопряжения арматуры для фундамента. Разновидности арматурных смесей и инструкция по выполнению работ №

Монолитные основания зданий сооружают с обязательным армированием. Необходимо повысить прочность конструкции фундамента. Важно сделать правильный подбор арматуры для фундамента и способ ее соединения.

Типы арматуры для фундамента

Виды арматуры для фундамента: Сделано деление на два класса. Для класса А-I характерно следующее:

  • применяется для фундаментов, не испытывающих растяжения;
  • имеет гладкую поверхность;
    • Сечение арматуры
  • — круглое.

Применение гладкой и гофрированной арматуры

Армирование арматуры такого класса предполагает установку вертикальных и поперечных стержней.

Характеристики арматуры класса А-III:

  • можно использовать для создания площадок, испытывающих растяжение;
  • поверхность арматуры снабжена ребрами, улучшающими сцепление бетона с ее поверхностью.

Примечание: Оптимальный размер арматуры для фундамента здания массой до 50 тонн — диаметр 6 мм (класс А-I), для более тяжелого здания — 8-10 мм (класс А-III). Такая арматура изготавливается в бухтах или стержнях по 6,9и 11,7 м.

В отдельный тип входят пластиковые фитинги для фундамента. Он имеет следующие преимущества.

  1. Легкий вес, что немаловажно для межэтажных перекрытий.
  2. Не боится коррозии.
  3. Низкая теплопроводность: мостики холода не образуются.

Пластиковые фитинги, соединенные вязкой проволокой или хомутами

Выбирая материалы для фундамента, следует учитывать недостатки пластиковой арматуры.

  1. Низкое сопротивление растягивающим усилиям. Это снижает эффективность арматуры как элемента, скрепляющего бетон.
  2. Нельзя использовать для возведения конструкций, эксплуатация которых предполагает высокотемпературный нагрев.
  3. Нет возможности соединения арматуры сваркой.
  4. Нет возможности придать стержням нужную форму: пластиковая арматура гнется на спецтехнике.
  5. Ухудшение прочностных характеристик в процессе эксплуатации из-за разрушающего воздействия щелочной среды (содержащейся в цементном растворе).

Соединение пластиковой арматуры выполняется двумя способами:

  • с помощью обожженной вязальной проволоки, с помощью пистолета для вязки или пассатижей;
  • с помощью пластиковых хомутов.

Подвижная арматура

Арматура для фундамента должна быть смонтирована так, чтобы в результате получился каркас из нескольких ярусов горизонтальных стержней. Они связаны с вертикалью любым из следующих способов.

Пруток арматурный

Сборка арматуры для фундамента осуществляется специальной мягкой проволокой, которую нарезают на куски длиной около 20 см. Диаметр проволоки — 0,8 и 1,2 мм. Скручивание выполняется инструментами.

  1. Плоскогубцы: сложенная вдвое проволока, скрученная в несколько оборотов сначала вручную, а затем плотно плоскостями.
  2. Вязание крючком.
  3. Траверс.
  4. Использование хомутов: Для этого используются металлические или пластиковые хомуты. Их стягивают в месте пересечения горизонтальных и вертикальных стержней.
  5. Вязальный пистолет: Метод предполагает использование дорогостоящего оборудования, что экономически выгодно при значительных объемах.

Использование вязального пистолета ускоряет монтаж арматурного каркаса

Важно: Применение метода соединения хомутами возможно, если строители не будут отходить от стержней при заливке опалубки бетоном. В противном случае конструкция Армопояса будет разрушена.

Отвертка для крепления арматуры

Ручная арматура: Общие правила

Использование крюка специальной формы – это простой и надежный способ, с помощью которого соединяется пластиковая и металлическая арматура для фундамента. Процесс предусматривает следующие действия.

Формование петель для вязального крючка

  1. Разрезанная пополам проволока.
  2. Проволока оборачивается вокруг пересечения стержня.
  3. Крючок вставляется в петлю, а другой конец проволоки обвязывается вокруг жала.
  4. Поверните крючок, туго скрутите проволоку. Конец проволоки во время скручивания держите руками.
  5. Крючок вынимается из петли, жилы проволоки убираются в сторону рамы.

Ступени установки компаундов вязких

При установке Прухова соблюдаются некоторые правила.

  1. Однорядная арматура соединяется вангестом (см. схему). При этом длина спайки зависит от диаметра стержня (должно быть 30 диаметров).
  2. Оптимальный размер квадрата в арматурном каркасе 250×250 мм.
  3. Провод можно заменить пластиковыми хомутами.



Строительство армирующего каркаса

Способ скрутки имеет преимущество перед сваркой: монтаж арматуры занимает меньше времени. Ветки могут быть подключены при отсутствии возможности подключения к электросети.

Способы сопряжения фитингов

Перед подключением арматуры необходимо проверить правильность установки стержня. Их необходимо укладывать вертикально или горизонтально. Конструкция армирования основания состоит из нескольких (двух и более) горизонтальных ярусов, поддерживаемых вертикальными элементами. Для прочного соединения арматуры используют несколько типов узлов (показаны на схеме).

Соединение арматуры сваркой

Сварочная арматура позволяет быстро и надежно соединить ее в единую раму. Но этот метод, по сравнению с ручной вязкой, имеет ряд недостатков:

  • ухудшаются характеристики металла в арматурном каркасе, что сказывается на надежности основания и эксплуатации конструкции;
  • при сдвиге вибрации бетона, сварочное пространство может быть разрушено;
  • требуется специальное оборудование и навыки.

Сварная арматура

Правила расчета арматуры для фундамента

Расчет арматуры для фундамента необходим для определения количества материала и обеспечения прочности конструкции. При этом учитывается следующее.

  1. Рифленая арматура, по сравнению с гладкой, обладает большей прочностью и устойчивостью к усилиям на изгиб.
РубрикаФундамент
