Как сделать свайный фундамент своими руками

Содержание

  • 1 Важно знать!
  • 2 Рекомендации
  • 3 Как построить?
  • 4 Несколько слов в заключение
    • 4.1 Читайте также…


Возвести свайный фундамент своими руками для дома не составляет особого труда. В таком деле необходимо иметь немного знаний в строительстве, необходимый инструмент и большое желание.

Важно знать!

Данное основание (кстати, что такое свайный фундамент, более детально можно просмотреть здесь) довольно часто применяется при строительстве на «неуверенной» почве, болотах и торфяниках.

Положительными сторонами являются:

  1. Строительство свайного фундамента своими руками экономит финансы.
  1. Исключение рытья котлованов специальной техникой.
  1. Работы по возведению могут проводиться в любое время года.
  1. Процесс застывания свай (с применением бетона) проходит в течение суток.
  1. Большая скорость проведения работ.
  1. Строительство свайного фундамента обходится без привлечения бригад мастеров.
  1. Такой фундамент может прослужить 50-100 лет в зависимости от условий эксплуатации.
  1. Не пропускает холод и воду в помещение.

Сами фундаментные сваи бывают:

  1. Забивные сваи.

Такой вид свай очень сильно распространен в постройке больших домов и помещений. Их установка производится специальной техникой.

  1. Винтовые сваи.

Это более распространенный вид, который часто используется при самостоятельной установке. Также некоторые мастера самостоятельно их и изготавливают. Установка происходит путем ручного вкручивания их в грунт.

  1. Буронабивные сваи.

Изготавливаются непосредственно на месте их установки. Этот вид лучше всего подходит для самостоятельного монтажа и экономит время и деньги.

Рекомендации

Перед тем, как сделать свайный фундамент своими руками, необходимо провести сбор и обобщение необходимых данных. Т.е. заранее нужно подготовиться к самому монтажному процессу, чтобы в дальнейшем не отвлекаться на различные мелочи.

Непосредственное строительство свайного фундамента своими руками начинается с составления чертежа, выбора места, разметки, подготовки необходимых материалов и инструментов.

Наличие чертежа облегчает процесс работы, помогает избежать ошибок и не забыть какие-либо нюансы. Если у вас нет необходимых познаний, чертеж и проект можно заказать у строительной фирмы.

Если делать все самостоятельно, во время составления чертежа необходимо учесть следующие нюансы:

  1. Полный вес конструкции дома.
  1. Толщину грунта, глубину его промерзания и уровень грунтовых вод. Для установления этих данных необходимо заказать глубинную экспертизу в квалифицированной организации.
  1. Количество свай.

Для облегчения процесса самостоятельного подсчета свай и предотвращения ошибки в расчете лучше также воспользоваться услугами специалистов либо специализированными программами.

А вот выбор места постройки дома в основном уже происходит на заключении экспертизы самой почвы.

Разметка свай, когда планируется фундамент свайный своими руками, проводиться на существовании некоторых факторов:

  • на столбы должна приходиться полная нагрузка дома, поэтому ширина основания сваи должно быть не мене 50 см;
  • промежуток между столбами должен быть не более 2 м.

Установка свайного фундамента предусматривает и наличие инструмента:

  • бур садовый с удлинителем и расширением внизу;
  • лопата;
  • бетономешалка;
  • мастерки;
  • ведро

и другие приспособления, которые могут понадобиться в процессе работы (например, рулетка, карандаш, нить и т.д.).

Как построить?

Итак, что построить свайный фундамент своими руками, пошаговая инструкция будет следующей:

  1. Разметка на местности.

Для этого необходимо установить колышки или арматуру по периметру будущего дома. Далее, на основании уже имеющегося чертежа, проводится натягивание ниток на установленные колышки. Метки пересечения ниток будут местами установки свай. С помощью отвеса выполняется установка меток на почве и вбивание в эти места колышков. Затем снимается ранее установленная разметка, но осторожно, чтобы не сбить колышки.

  1. Бурение скважин.

Глубина должна соответствовать двум требованиям:

  • нужно пройти точку промерзания грунта не менее чем на 50 см;
  • упереться в твердый грунт.
  1. Изготовление внешнего каркаса сваи для фундамента своими руками.

С помощью рубероида изготавливается труба нужного диаметра, при этом сам рубероид скручивается в 2 слоя. Для не развертывания конструкции применяется обычный скотч.

Далее труба устанавливается в отверстие. Заливка отверстия без использования рубероида не рекомендуется, поскольку при заливке раствора он впитается в почву и не создаст необходимую конструкцию.

Нижняя часть рубероида обматывается плотным полиэтиленом или пакетом. Это нужно для обеспечения защиты бетонной конструкции от пагубного воздействия грунтовых вод.

  1. Сооружение каркаса.

Для каркаса используются металлические пруты, длина которых должна быть больше на 50 см от глубины отверстия. Для формирования расширения загибаются в нижней части края прутов.

Пруты между собой связываются проволокой, а через каждые 60 см устанавливаются поперечные пруты. Каркас монтируется таким образом, чтобы его края не соприкасались с землей.

     5. Бетонирование.

Каркас опускается в отверстие. Заливается небольшой слой бетона для получения расширительной части. Нужно внимательно следить за пакетом, чтобы не образовались складки. Во время этого процесса можно немного вытянуть рубероидный каркас для получения ровной поверхности пятки.

Устанавливается металлический каркас в отверстие и продавливается на нужное расстояние. Но необходимо установить каркас таким образом, чтоб загнутые окончания прутов были направлены к земле.

  1. Проводится выравнивание всех свай на необходимом уровне.

Для выполнения таких действий необходимо иметь уровень. Но так как длина уровня не может захватить все сваи, натягивается нитка таким образом, чтобы получилась такая же ниточная конструкция, как и при разметке местности.

  1. Далее заливается бетонная смесь в основную часть сваи.

После окончания этой процедуры необходимо закутать бетонные сваи мокрой мешковиной. Основные работы по созданию фундамента можно проводить не раньше чем через трое суток.

  1. Ростверк.

Это каркас, с помощью которого происходит связывание всех свай в одно целое. Для его сооружения необходимо вырыть канаву по всему периметру помещения, включая внутренние перегородки размерами 40×40 см. Канава копается между оголовками всех свай.

  1. В траншее создается плотная подушка из песка. Поверх нее улаживается плотный слой щебня. Высота общей насыпи должна быть с уровнем свай. Далее улаживается рубероид поверх всего периметра подушки.

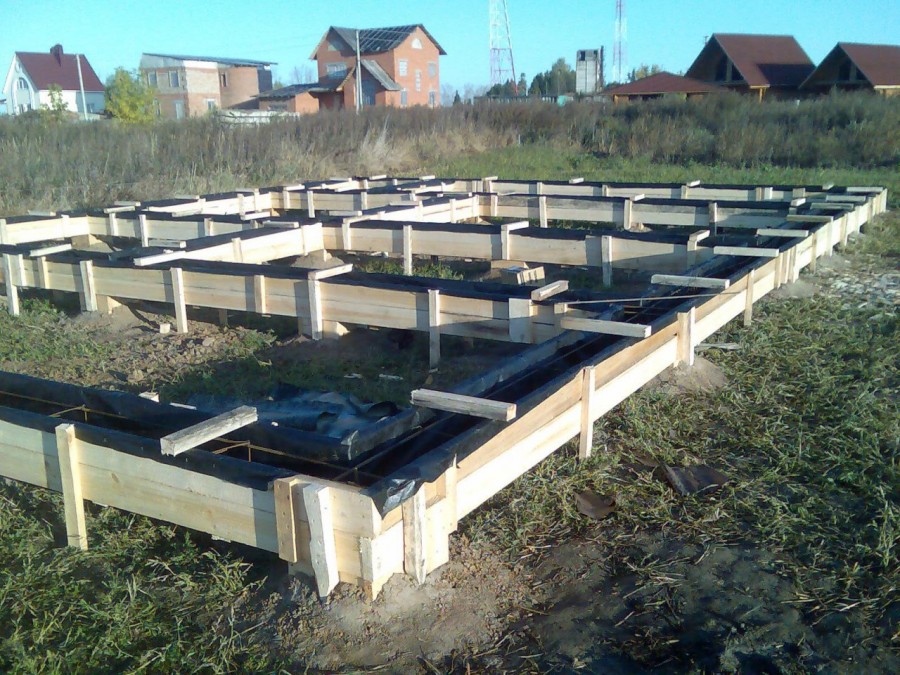

  1. Делается опалубка. Ее монтаж производится качественно, с подпорками и без щелей, через которые сможет вытекать раствор.
  1. Сооружение металлического каркаса для установки его в опалубку.

Технология монтажа происходит по такому же принципу, как и каркас свай. Продольные металлические пруты необходимо укладывать через каждые 20 см. Этот каркас необходимо скрепить с каркасом свай.

  1. Заливка опалубки бетоном.

Перед заливкой бетона необходимо тщательно смочить опалубку водой. Это убережет бетонную смесь от высасывания из нее воды деревом. Бетон заливать нужно поэтапно по 20 см.

Затем пустоты, которые образовались в середине каркаса, необходимо заделать любым имеющимся материалом. Это обеспечит не продуваемость ветром и исключит сбор мусора под строением.

Несколько слов в заключение

Соблюдение необходимых рекомендаций, использование качественного материала и наличие навыков позволит создать надежный фундамент своими руками – свайный вариант. Так что…успехов вам в строительстве!

Как своими руками сделать свайный фундамент под дом

12 Июль 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:   2941

Устройство свайного фундамента

Различные условия в местах проведения строительных работ предполагают использование соответствующего вида фундамента. Так, для слабых торфяных и болотистых почв идеальным вариантом служат основания дома в виде отдельных вертикальных опор круглого или прямоугольного сечения, получивших название сваи. О видах таких фундаментов и особенностях их изготовления и пойдет речь в дальнейшем.

  • Свайные фундаменты вчера, сегодня, завтра
  • Делаем фундамент из свай правильно
  • Выполняем разметку опор
  • Бурение скважин
  • Установка опалубки свай
  • Изготовление и монтаж армирующего каркаса
  • Изготовление и заливка бетона
  • Обрезка оголовков свай

Свайные фундаменты вчера, сегодня, завтра

Технология изготовления строений различного назначения на отдельно стоящих опорах известна человечеству тысячи лет. И сегодня она сохраняет свою актуальность и совершенствуется. Самый первый свайный фундамент представлял собой вбитые в землю отесанные столбы круглого сечения, представлявшие собой обрезки стволов деревьев. Процесс установки был достаточно сложен и трудоемок, но находил широкое применение, особенно в зоне частого подтопления.

В настоящее время данная технология практически исчезла, так как сделать свайный фундамент под дом своими руками из бревен неоправданно дорого и физически затратно. Уже в прошлом веке в качестве вертикально устанавливаемых в почву опор стали широко использовать железобетонные сваи, которые также вбивали в грунт с помощью тех или иных механических приспособлений. Данный вариант опор имел ряд преимуществ:

Технологии свайного фундамента

  • Прочность стержней была несравнимо выше по сравнению с деревянными, что сохраняло их при установке и дальнейшей эксплуатации;
  • Железобетонные опоры позволяли значительно увеличить общую нагрузку на фундамент, что позволило без опасения строить на таких основаниях многоэтажные конструкции;

По форме сечения такие сваи выпускались в основном трех видов – круглые, прямоугольные и шестиугольные.

Каждый из них был оправдан для тех или иных конкретных почвенных и климатических условий, имевшихся в зоне строительства.

Постепенно технология свайного фундамента скорректировалась и значительно изменилась. Вместо использования готовых железобетонных опор, вбиваемых в почву, стали изготавливать их непосредственно в зоне строительства, предварительно пробурив скважины подходящего диаметра и глубины. Такая технология получила наименование свайно-набивной фундамент, который стало возможно изготовить даже непрофессиональным строителям.

Разновидности свай

Еще одним достаточно молодым видом свайного фундамента стали основания дома на винтовых опорах. Они представляют собой стальные заостренные трубы, оснащенные с нижнего рабочего торца винтовыми лопастями по примеру шурупа. В отличие от данного крепежа в основном применяют одну-две нитки резьбы. Технология установки свайного фундамента на сваях в виде винтов схожа с процессом ввинчивания самореза. Существуют также и многовитковые сваи.

Как было отмечено выше, строительство фундамента для дома на сваях своими руками или силами профессиональных рабочих целесообразно для достаточно рыхлых, ненадежных грунтов. Свая внедряется на глубину залегания прочного геологического слоя и опирается на него, передавая, таким образом, всю нагрузку от строения. Аналогичным образом стержни работают и всей своей боковой поверхностью, используя силу трения.

Ограничение свайных фундаментов

Ограничением для применения свайных фундаментов являются каменистые грунты, а также имеющие высокий уровень выхода скальных пород. В этом случае внедрение опор любого вида будет осложнено, и расчетной глубины можно не добиться.

к оглавлению ↑

Делаем фундамент из свай правильно

Общее устройство и возведение свайного фундамента своими руками в современных условиях может быть представлено следующим образом:

  • Основой конструкции являются вертикально расположенные опоры, заглубленные в грунт на несколько метров. Глубина установки определяется исходя из архитектурных особенностей дома, материалов, используемых для его изготовления и грунта в зоне строительства.
  • Для упрочнения свайного фундамента верхнюю часть железобетонных стержней объединяют бетонной лентой, которая может располагаться на различном уровне относительно почвы. При использовании в качестве стеновых материалов бруса или бревна возможен монтаж их непосредственно на опорные площадки свай.

Ниже рассмотрим, как сделать бетонные сваи для фундамента самому, т.е. своими руками. Для работы потребуются следующие инструменты и приспособления:

  1. Бур садовый или мотобур или автомобильная бурильная установка;
  2. Болгарка с дисками по металлу и камню;
  3. Бетономешалка электрическая;
  4. Инструменты для плоскостной разметки – прочный шнур и набор колышков.

к оглавлению ↑

Выполняем разметку опор

Перед тем, как сделать фундамент на бетонных сваях необходимо выполнить расчет требуемого количества будущих опор. Его выполняют на основе вычисления общей массы будущего строения с учетом всех используемых строительных материалов и даже предполагаемой к установке мебели, окон и дверей. Лучше данный вид работ доверить профессионалам, так как ошибки на этом этапе могут привести к бесполезности всех дальнейших усилий.

Определив необходимое количество свай необходимо рассчитать шаг их установки. Для этого разделите периметр стен на общее количество опор. Теперь можно разметить места их установки. Для этого пригодятся колышки из металла или дерева и прочный длинный шнур. Процесс состоит в заглублении меток на небольшую глубину вдоль предварительно натянутой веревки. Не забудьте разметить достаточное количество свай под несущими перегородками.

к оглавлению ↑

Бурение скважин

Для того чтобы изготовить буровые сваи своими руками необходимо предварительно изготовить цилиндрические углубления в почве. Их можно изготовить как ручными, так и механическими инструментами. Наиболее доступным является ручной садовый бур, представляющий собой стальную трубу, на рабочем торце которой приварены лопасти. Для преодоления сопротивления грунта в верхней части инструмента имеются поперечные отверстия под рукоятки.

Более производителен процесс механического бурения. Для него применяют мотобуры или бурильные установки на автомобильных шасси. Конечно, их аренда скорректирует общий бюджет строительства в сторону увеличения, но скорость выполнения работ будет несравненно выше. Не зависимо от способа изготовления скважин предварительно следует определиться, на какую глубину бурить сваи под фундамент.

В идеале желательно добиться цилиндрической формы сваи с небольшим расширением в нижней части. Таким образом удастся получить подошву опоры большей площади. Для достижения такого результата следует применять специальные свайные бурильные фрезы. Диаметр бура для свай должен превышать расчетные параметры опоры на толщину опалубки.

к оглавлению ↑

Установка опалубки свай

Чтобы изготовить железобетонные сваи самостоятельно необходимо предотвратить быстрое удаление воды из бетонной смеси. Для этой цели боковые стенки необходимо закрепить и заизолировать. С этой целью строители рекомендуют применять следующие материалы:

Материалы для опалубки свай

  1. Рубероид – его листы необходимой длины сворачивают вдоль и опускают в предварительно пробуренную скважину. Под давлением заливаемого бетона материал прижимается к стенкам и хорошо справляется с описанными выше задачами.
  2. Пластиковые канализационные трубы достаточного диаметра – достойная альтернатива более дорогим аналогам. Достаточно приобрести на строительной базе необходимое количество и соединить их между собой.

    Для наших условий подойдут только атмосферостойкие трубы оранжевого цвета.

  3. Асбестоцементные трубы – профессиональное решение для опалубки свайного фундамента, изготавливаемого своими руками. Это наиболее дорогой из имеющихся вариантов. Его недостатком является и достаточная хрупкость материала.

к оглавлению ↑

Изготовление и монтаж армирующего каркаса

Достаточно давно строители заметили, что внедрение в бетон стальных стержней, расположенных и соединенных определенным образом, способствует значительному увеличению прочностных характеристик смеси после застывания. Буронабивные сваи рекомендуется армировать после того, как будет выполнено бурение скважин под фундамент и монтаж опалубки.

Армирующий каркас

В качестве основы для армирующего каркаса применяют специальные стальные стержни с рифленой поверхностью. Диаметр их подбирают в зависимости от диаметра свай и требуемой прочности. Обычно используют арматуру от 12 до 16 мм. Обязательно между продольными стержнями закрепляют на сварке или вязальной проволокой поперечные вставки. Для них можно брать арматуру уменьшенного диаметра до 8 мм.

Непосредственно перед установкой армирующего каркаса в полость будущей сваи дно скважины рекомендуется отсыпать слоем песка и щебня. На него уже можно устанавливать предварительно соединенные арматурные стержни. Как правило, конструкция свайного фундамента из буронабивных свай содержит каркасы из четырех стоек, соединенных вставками.

к оглавлению ↑

Изготовление и заливка бетона

Придать прочность свайному фундаменту позволяет использование высококачественного бетона. Его можно приобрести на ближайшем специализированном предприятии или изготовить самостоятельно. С этой целью следует приобрести или взять в аренду электрическую бетономешалку. Вручную приготовить достаточное количество бетона будет затруднительно.

В полость сваи бетон заливают порционно, уплотняя каждую специальным строительным вибратором. Этот прием позволит получить качественный фундамент из бетонных свай для дома и не навредить будущему строению. При использовании опор небольшого диаметра удобно использовать специальные ведра.

к оглавлению ↑

Обрезка оголовков свай

Бурение свай под фундамент самостоятельно не всегда выполняется на требуемую глубину. Причиной этому могут быть различные элементы в грунте. Таким образом, верхние торцы свай могут располагаться на разных уровнях. Для приведения их в общую горизонтальную плоскость используют подрезку.

Обрезать верхние части свай можно только после полного отверждения бетона, так как построить дом на сваях необходимо максимально надежно. Брак фундамента чреват разрушением всего дома. Основным бытовым строительным инструментом, используемым для этой цели, является болгарка с отрезным диском по камню. Предварительно лазерным уровнем выполняют разметку требуемого уровня.

Таким образом мы рассмотрели, как делают сваи под фундамент. Процесс этот трудоемок, но вполне доступен для домашних мастеров. Соблюдая указанные выше требования несложно получить свайный фундамент, значительно при этом сэкономив.

    Метки: Буронабивные сваи

Как построить деревянный фундамент своими руками

Деревянный фундамент был очень популярен в прошлые века, сейчас ему на смену пришли более прочные и долговечные – бетонные и железобетонные фундаменты. Несмотря на это, даже сейчас деревянный фундамент охотно используют садоводы и на то есть веские причины, о которых мы сейчас и поговорим. Далее рассмотрим суть деревянного фундамента, его преимущества, недостатки и инструкцию по созданию своими руками.

Преимущества и недостатки деревянных фундаментов

Деревянный фундамент своими руками

Прежде чем перейти к перечислению достоинств и недостатков деревянного фундамента, следует все же понять, что я решил сделать деревянный фундамент своими руками и для некоторых строений это хорошо.

Фундамент деревянный Рекомендуется возводить легкие деревянные конструкции. Причиной такой узкой сферы применения является относительно слабая несущая способность древесины и малый срок эксплуатации фундамента. Сегодня деревянный фундамент является основой для таких садовых построек, как:

  • Ванна
  • Летняя кухня
  • Беседка
  • Теплица
  • Деревянный садовый домик
  • Навес

Как видите, все вышеперечисленные постройки не имеют большого веса и не являются жилыми помещениями, поэтому именно для них стоит создать деревянный фундамент своими руками.

Исходя из этого, я думаю, как вы поняли, что многоэтажные дома, жилые помещения и, например, капитальные гаражи на деревянном фундаменте строить категорически запрещено.

К преимуществам деревянного фундамента относятся:

  • Простота возведения фундамента
  • Нет необходимости в специалистах
  • Самый дешевый тип фундамента
  • Не требует специального оборудования
  • Древесина подвержена деформации, поэтому фундамент способен выдерживать значительные нагрузки на растяжение и изгиб
  • Древесина является теплоемким материалом, поэтому потери тепла зданиями будут минимальными

Недостатками данного фундамента является малый срок службы и слабая несущая способность деревянных бревен.

Что касается способа устройства деревянного фундамента, то наиболее удобным будет сооружение свайного фундамента, либо укладка деревянных шпал, которые будут представлять собой деревянный ленточный фундамент.

Защита деревянного фундамента

Как было сказано ранее, огромным недостатком дерева является малый срок службы конструкции (максимум 30 лет, и то качественная обработка).

Защита древесины – залог долговечности

Если дерево не обработать перед установкой в ​​грунт, то оно начнет гнить уже после первой зимы и через 2-3 года фундамент придет в негодность. Сразу обращаю ваше внимание на то, что после возведения фундамента никакая обработка не поможет, ее нужно делать заранее, когда материал только подготовлен к монтажу.

Один нюанс – ремонт фундамента очень сложная и трудоемкая работа, требующая существенных материальных затрат, поэтому лучше не брать деньги и заняться основательной обработкой дерева.

Для того, что бы сэкономить на древесине, не покупая дорогие брендовые средства защиты, можно воспользоваться старинными методами защиты древесины, а именно:

  1. Обугление бревен. Сначала производится окорка (корка) бревна, после чего факел обугливает нижнюю часть, которая войдет в почву. Следует обратить внимание на то, что древесину нельзя слишком обугливать, иначе она потеряет свои прочностные свойства.
  2. Обмазка бревен., смазочным маслом и расплавленным битумом. Этот вариант дерева защиты довольно хорош и не требует существенных материальных затрат.
  3. Обертывание листами рубероида. Кровельный материал является качественной гидроизоляцией, поэтому его использование будет целесообразным. Для того, что бы усилить защитный эффект, можно сначала обмазать брус битумом и сразу обернуть несколькими слоями рубероида.
  4. Еще один, на первый взгляд, простой способ – использовать древесину, заготовленную зимой. Зимние бревна лучше противостоят атмосферным воздействиям, а значит, менее подвержены процессу гниения.

Кроме перечисленных способов защиты следует отметить рекомендуемые породы древесины. Наиболее прочными, а значит, прочными сортами бруса являются сосна, ель, дуб, пихта, лиственница и бук, поэтом их нужно выбирать.

Также необходимо еще обратить ваше внимание на «сделанные» препараты для защиты древесины, называемые антисептиками. Их использование позволяет не только защитить древесину от гниения, но и предохраняет от самовозгорания и других неприятных воздействий природы.

Ну и последний вариант защиты, это журналы приложений, предоставленные производителями. Как правило, бревна обрабатываются антисептиком, который под давлением воздействует на поверхность древесины. При этой технологии антисептик распространяется до ядра дерева, по сравнению с ручной обработкой защищает только первые 3-4 мм бревна.

Ну, собственно, и все, что нужно знать о защите деревянного фундамента, теперь следует поговорить о главном вопросе этой статьи: «Как сделать деревянный фундамент своими руками?».

Создание деревянного фундамента своими руками

Деревянный фундамент можно построить двумя способами: первый (более надежный) – установка свай, второй – укладка деревянных шпал. Теперь давайте рассмотрим оба метода.

Создание фундамента на деревянных сваях

Свайный фундамент представляет собой создание траншейных котлованов по всей площади будущего здания (на первичном узле) и установка в траншее бревен. Основными узлами, которыми должны быть срубы, являются внешние углы зданий, а также примыкания и пересечения внутренних стен.

Создание фундамента на деревянных сваях

Все общие нюансы создания свайного фундамента вы можете прочитать в соответствующей статье.

Что касается деревянного свайного фундамента, то к нему предъявляют несколько особых требований:

  1. Угловые сваи должны состоять из бревен диаметром не менее 30 см
  2. Вспомогательная свая допускается для создания бревен диаметром 15-20 см
  3. Для того, что бы балка не вдавливалась в грунт под действием нагрузок здания, необходимо создать на дне траншеи дренажный слой из гравия и песка или сделать траншею глубиной 15 см, залить эти 15 см бетонным раствором и плотно посадив его в бревно.
  4. Лаги должны быть установлены ниже глубины промерзания (для нашего региона глубина 1 м, поэтому бревна устанавливаются на 1,5 м вниз).
  5. Также необходимо, чтобы бревно выступало над уровнем земли на 30 см, ростверк.
  6. Что бы сделать фундамент более прочным, на верхнем срезе бревен создайте шип, а на горизонтальной балке, которая пойдет поверх бревен, сделайте отверстие, в этом случае будет шиповое соединение.
  7. Что бы балка не продавливала грунт при ее размерении/промерзании, предварительно нужно обернуть сваю пленкой ПВХ, что создаст меньший коэффициент трения между грунтом и бревном.
  8. После окончания установки деревянных свай котлован рекомендуется засыпать не глиной и черноземом, а песком или щебнем, что позволит воде быстрее стекать вниз, тем самым уменьшив негативное воздействие воды на бревно.
  9. Как только сваи застынут, закладываем фундамент и начинаем возводить стены зданий.

Мы предоставили вариант создания деревянного фундамента своими руками, используя свайный тип фундамента. Теперь создадим деревянный ленточный фундамент.

Создание деревянного ленточного фундамента своими руками

Для того, чтобы создать ленточный фундамент своими руками с использованием дерева, необходимо сначала ознакомиться с общими принципами создания ленточного фундамента, которые изложены в соответствующей статье.

Изучив все нюансы, переходим к выбору материала. Лучше всего использовать старые деревянные шпалы, широкий ассортимент которых можно увидеть в некоторых магазинах для рукоделия. Наиболее целесообразно использовать старые железнодорожные шпалы сечением 20*20 см.

Создание деревянного ленточного фундамента своими руками

Итак, переходим к технологическому зданию. Первым делом создаем чертеж будущего фундамента, подготавливаем участок, размечаем его и копаем траншеи.

Глубина траншеи должна быть такой, хотелось бы создать дренажный слой (около 20 см) и установить стяжку, которая бы не выступала за поверхность земли (тоже 20 см). Общая глубина траншеи должна быть не менее 40 см, если шпалы будут укладываться в один ряд.

Можно также укладывать деревянные шпалы в 3, а затем в 4 числа, но в этом случае их необходимо скреплять между собой (каждую). Для крепления шпал просверлены отверстия (диаметром не менее 13 мм) и установлены арматурные стержни (12 мм) на всю толщину шпалы и более, что бы стержни вошли в грунт.

Кроме того, на углах должны быть закреплены стяжки. Для этого выполняется соединение в пазах, созданных молотком и зубилом, ножовкой или бензопилой.

Этот тип фундамента подходит для строительства теплиц и других легких садовых построек.

Преимуществом деревянных шпал является простота монтажа, относительная дешевизна материала и долговечность.

Из минусов следует отметить, что шпалы обрабатываются специальными консервантами, чтобы продлить срок их службы, но при этом отравить почву. Поэтому если вы используете шпалы для создания деревянного фундамента своими руками, то должны понимать, что этот материал негативно скажется на качестве грунтовых вод (если они не слишком глубокие) и животном мире снаружи здания.

Вот и все, о чем я хотел вам рассказать, как создать деревянный фундамент своими руками. Как видите, технология довольно проста и не требует особых строительных навыков, поэтому есть смысл сэкономить и сделать все своими руками!

Создание свайно-ленточного и винтового свайного фундамента своими руками

Монтаж свайного фундамента

Прежде чем мы рассмотрим условия применения, преимущества и недостатки ростверка, хотелось бы поговорить о том, что же представляет собой этот вид Фундамент и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент представляет собой в основном бетонную конструкцию, служащую для того, чтобы выдерживать вес здания, которое на нем построено, и для того, что бы создавать на грунт нагрузку.

Устройство свайного фундамента

Свайный фундамент состоит из свай и оголовков .

Сваи элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт. Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Различают пустотелые и сплошные сваи. По способу залегания в грунте сваи делятся на опорные и висячие. Теперь рассмотрим каждый вид и тип свай.

Деревянные сваи являются самым дешевым и недолговечным вариантом. Изготавливается в основном из лиственницы, ели, пихты и сосны. Используется очень редко и то для облегченных конструкций. Что бы продлить срок службы деревянных свай с помощью различных антисептиков, предохраняет древесину от поражения грибком и другими заболеваниями.

Свая деревянная

Свая металлическая часто используется при создании свайного фундамента своими руками. Преимуществом металлических свай является скорость возведения фундамента, независимость от времени года постройки и средняя долговечность. Недостаток – высокая цена материала и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи также являются популярным вариантом. Преимущество их в хорошем соотношении цена-качество. Возможно изготовление как в заводских условиях, так и на месте строительства (заливка вручную). Долговечность железобетонных свай превышает 1 век. Для создания такого типа свай своими руками рекомендуется использовать цемент марки М400.

Сваи пустотелые представляют собой трубы, которые сначала устанавливаются в грунт, а затем дополнительно заливаются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат материала, а при возведении тяжелых конструкций для облегчения установки свай в грунт, т.к. раствор будет залит после полной установки.

Сплошные сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на конце, который изначально уходит в грунт, они имеют «ножку» большего сечения, передающую всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

Висячие сваи представляют собой стержни постоянного сечения. Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в грунт на определенной глубине.

Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

Шаг установки свай также зависит от конструкции и типа грунта, расстояние составляет от 1,5 до 2,5 метров.

Диаметр свай также зависит от типа конструкции. В основном используются сваи от 20 см в диаметре.

По способу установки свай в грунт выделяют:

Сваи забивные – установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням вибрационные силы или удары.

Сваи набивные – пробурена первая скважина, подходит арматура и заливается бетон.

Бурение железобетонных свай – готовое изделие, краны устанавливаются в подготовленный котлован.

Винтовые сваи – самые простые в монтаже, представляют собой металлические стержни с резьбой (наподобие шурупов или сверл), которая ввинчивается в грунт либо вручную, либо с помощью специального оборудования.

Винтовые сваи

О сваях, пожалуй, все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать буровые железобетонные сваи или винтовые. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

Теперь переходим ко второму элементу свайного фундамента – решеткам . Решетки горизонтальные, бетонная или металлическая конструкция, связывающая все в одну сваю и служащая приемником всех нагрузок для равномерного распределения на все сваи.

Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

Ростверк монолитный изготавливаются непосредственно на месте строительства свайного фундамента с опалубкой, арматурными перевязками и жидким бетоном и раствором.

Сборный и сборно-монолитный ростверк представляют собой заводские бетонные блоки, которые устанавливаются на строительной площадке. Их преимуществом является сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (крана), более высокие материальные затраты и меньшая прочность фундамента.

Решетки могут быть высокие и низкие .

Высокая решетки располагаются на небольшой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

Низкие решетки лучший вариант, т.к. они созданы на основе. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокие ростверки передают часть нагрузок на грунт, снижая нагрузку на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкий ростверк представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

Где использовать свайный фундамент?

Условия применения свайного фундамента следующие:

  • Водонасыщенные грунты с высоким уровнем грунтовых вод
  • Pocasie почва
  • Рыхлая болотная почва
  • «Плавающий» грунт
  • Слабая устойчивость почвы

Другими словами можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

Преимущество свайного фундамента в следующем:

  • Меньший расход материалов, чем у других фундаментов
  • Простота возведения фундамента
  • Прочность основы
  • Подходит для самых сложных природных условий
  • Возможность строительства в любую погоду
  • Используется для легких конструкций, а также для высотных зданий

Недостатком свайного фундамента является необходимость привлечения крана и расчета свайного фундамента специалистами (мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует работы специалистов. Не рекомендуется самостоятельно закладывать свайный фундамент, тем более, если в дальнейшем он будет проектироваться под дом.

Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в дальнейшем негативно сказываются на долговечности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ монтажа и другие элементы создания свайного фундамента с его собственные руки. Опытные архитекторы сначала изучат свойства грунта, глубину залегания водоносного горизонта, тектонику и другие факторы, которые в дальнейшем будут влиять на фундамент.

Кроме того, специалисты смогут нарисовать точную схему необходимого Вам фундамента и подбить смету на все стройматериалы для его возведения.

Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на возведение здания, следовательно, оплата труда специалистов не сильно изменит общую стоимость строительства, за что значительно влияет на его долговечность!

Как создать свайный фундамент своими руками

Самыми популярными свайными фундаментами для дачи являются винтовой, свайный с ростверком и свайно-ленточный фундамент, поэтому далее мы приведем инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является самым быстрым и приемлемым для загородных домов. Если вы собираетесь строить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

  • Монтажная конструкция может быть изготовлена ​​за один рабочий день
  • Минимальное количество земляных работ
  • Низкие материальные затраты
  • Подходит для любого типа почвы

Видео урок создания свайно-винтового фундамента

Для начала создадим чертеж схемы свайно-винтового фундамента, где рассчитываем точное количество свай. Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручиваются в землю с помощью стержня и нескольких помощников.

Рекомендуемые размеры зданий для создания свайно-винтового фундамента составляют 4*6 метров.

Завод, в основном, выпускает пустотелые винтовые сваи, поэтому, если будущее здание будет сложное, залить их бетонным раствором, легкое – ничего не делать.

После того, как все сваи будут вкручены в землю, их нужно обрезать по уровню (можно использовать водяной уровень) и соединить приваренным к ним металлическим швеллером.

На швеллер рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходят к более сложному фундаменту — свайному с ростверком.

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Такой тип фундамента более надежен и устойчив. Ничего сложного в его конструкции нет, и вы сейчас убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитайте размеры фундамента и подготовьте площадь.

Далее с помощью бура просверливают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

Рекомендуется создать небольшую подушку из гравия и песка (дренажный слой), которую тщательно утрамбовать. Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут заполняться сваи, связывая эти формочки леской и устанавливаемые в котлован. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматура обвязывается проволокой и делается такой длины, чтобы она выступала от ямы на 15-20 см (для дальнейшей перевязки с ростверком).

Форма рубероида для свай

Когда будет создана армирующая перевязка, начните заливать бетонный раствор, затем подождите 5-7 дней до его полного застывания.

После создания свай переходим к созданию решеток. Первым делом нужно сколотить деревянную опалубку, что бы ширина будущего фундамента была не меньше 40 см (а потом и 50). Позже в опалубку укладывают стержни задвижки, привязывая их проволокой к задвижке, торчащей из сваи. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонируем раствор, берем в руки и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Подробнее о создании ленточного фундамента читайте в соответствующей статье, где более подробно описан процесс.

Свайно-ленточный фундамент

Следует отметить, что процесс устройства свайного фундамента с ростверком аналогичен, отличие в том, что ростверк будет находиться на высоте 30-50 см от земли, не давая ей нагрузка.

РубрикаФундамент
