Как залить фундамент в воде при высоком уровне грунтовых вод

Строительство домов приходится вести в разных условиях, и порой проектировщики и застройщики сталкиваются с ситуацией, когда грунтовые воды расположены близко к поверхности земли. Если такой УГВ осложняется составом почвы, в которой преобладает глина, то фундаментным конструкциям приходится выдерживать значительное воздействие подземных напорных вод. Проектируя и возводя фундамент при высоком уровне грунтовых вод, необходимо использовать дополнительные мероприятия, защищающие конструкции дома и подземные помещения от воды, поступающей из грунта.  В нашей статье мы расскажем, какой фундамент под дом лучше выбрать, если УГВ высокий, и как его правильно сделать.

• Прагматика выбора
• Воздействие высокого УГВ на основание
• Ошибки при устройстве оснований в условиях высокого УГВ
• Открытое водопонижение
• Дренажная система
• Дренирование с помощью труб
• Устройство кольцевого дренажа
• Основание на «плавающей» подушке
• Советы

Прагматика выбора

Если грунтовые воды располагаются близко или выше точки промерзания грунта, то такие условия строительства считаются сложными

Если грунтовые воды располагаются близко или выше точки промерзания грунта, то такие условия строительства считаются сложными. Ещё хуже, когда при таком уровне вод преобладают глинистые и суглинистые почвы. В этом случае зимой на фундамент дома будут воздействовать силы морозного пучения. Главный вопрос в такой ситуации, какой фундамент стоит залить в сложных условиях строительства, чтобы дом получился прочным и долговечным. Чтобы уберечь конструкции строения от влаги и пучения, лучше сделать соответствующую подготовку территории.

Важно: если заглубить основание ниже УГВ не представляется возможным, лучше сделать «плавающий» фундамент. Его подушка будет амортизировать сезонные подвижки почвы.

Однако это не окончательный ответ на вопрос, какой фундамент подойдёт при высоком стоянии подземных вод, ведь можно выбрать несколько типов плавающего основания:

• монолитная плита;
• ленточное основание;
• столбчатый фундамент.

Какой тип основания лучше, можно сказать только в каждом конкретном случае, учитывая вес дома и другие параметры. Единственное, что можно сказать сразу, так это то, что для болотистых почв однозначно лучшим будет основание на винтовых сваях.

Воздействие высокого УГВ на основание

Если основание дома находится близко от грунтовых вод, то для него разрушительным является не само воздействие влаги, а солевые растворы и другие химические вещества, содержащиеся в них

Если основание дома находится близко от грунтовых вод, то для него разрушительным является не само воздействие влаги, а солевые растворы и другие химические вещества, содержащиеся в них. Поэтому так важно знать агрессивность подземных вод. Когда комплекс агрессивных веществ в составе грунтовых вод воздействует на бетонные конструкции, они начинают разрушаться. Это можно увидеть по следующим признакам:

• фундаментные конструкции расслаиваются;
• на поверхности бетона образуется рыхлый светлый налёт, наподобие гипса;
• кроме этого, на конструкциях начинает развиваться плесень и грибки;
• из-за коррозии арматура начинает увеличиваться в размерах и разрывать бетон изнутри.

Если строительство ведётся, когда грунтовые воды находится близко от поверхности земли, то проблемы начинают возникать ещё на этапе рытья котлована. В траншее накапливается вода, дно в результате размывания становится рыхлым и непрочным. Если фундамент дома установить в такой котлован, то разрушение бетонных конструкций неизбежно. В таком случае при близко расположенных грунтовых водах нужно обустраивать дренажную систему,  с помощью которой вода будет отводиться в колодец, водоём или городские коммуникации.

Внимание: главная опасность при высоком УГВ – процессы вымывания минеральных веществ из почвы, называемые восходящей суффозией. Такой процесс приводит к снижению несущей способности породы.

Ошибки при устройстве оснований в условиях высокого УГВ

Распространённой ошибкой становится укладка бетона в полужидкий грязевой состав на дне котлована

Чаще всего если строительство ведётся в условиях близко расположенных грунтовых вод, распространённой ошибкой становится укладка бетона в полужидкий грязевой состав на дне котлована. Даже после откачки основного объёма воды из котлована такая укладка может привести к негативным последствиям:

1. Фундаментная подошва получится очень рыхлой, ведь она будет состоять из смеси комков земли с бетоном. Ни о какой прочной и ровной поверхности, как должно быть, и речи идти не может.
2. Если грунтовые воды постоянно откачивать из котлована в процессе устройства фундамента, то бетонная монолитная поверхность получится пористой, что приведёт к снижению несущей способности.
3. Иногда в условиях близко расположенных грунтовых вод строители закладывают в опалубку сухую бетонную смесь. Если использовать такой метод, то вместо сплошного монолита вы получите слоящуюся непрочную поверхность.

Открытое водопонижение

В данных условиях важно то, какие мероприятия для осушения котлована используются

В данных условиях важно и то, какой фундамент под дом вы решили сделать, и то, какие мероприятия для осушения котлована используются. Самым удобным способом осушения котлованов и траншей в частном строительстве является открытое водопонижение. Процедура выполняется при помощи насосного оборудования в такой последовательности:

1. Главное – вам необходимо добиться такого понижения УГВ, чтобы грунтовые воды были ниже дна котлована на 200-400 мм.
   Для этого в процессе рытья котлована перфорированные дренажные трубы укладываются так, чтобы обеспечивался отвод воды за территорию строительства.
2. Дешевле всего для этих целей использовать канализационные трубы диаметром 110 мм для наружных и внутренних сетей.
3. Чтобы не происходила размывка породы на дне котлована, порода вынимается так, чтобы ток воды был направлен навстречу ковшу или лопате.
4. Процесс открытого водопонижения продолжается, пока не появятся первые признаки суффозии грунта. В этот момент процесс прекращают, чтобы не снизить несущую способность породы.

Важно: первыми признаками суффозии будут частицы породы, вымываемые струями воды и откладывающиеся на поверхности в виде наплывов, как вокруг кратера вулкана.

Дренажная система

При строительстве фундамента дома на глинистом грунте в условиях высокого УГВ порода ведёт себя как плывуны. В этом случае следует сделать дренажную систему. Для этого на участке устанавливаются дренажные трубы, подключающиеся к накопительному и приёмному колодцу. Такая система должна отводить лишнюю воду не только от строительных конструкций дома, но и со всего участка строительства.

Для этого делается следующее:

1. По периметру участка выполняют мелиоративные каналы. С помощью сети таких сооружений можно легко понизить УГВ.
2. Принцип действия основан на том, что вода из почвы начинает собираться в сети траншей, поскольку не встречает на своём пути противодействия породы.
3. Чтобы предотвратить оползни стенок канав, на них устанавливаются металлические или деревянные щиты. Вместо этого в канавы можно насыпать щебень либо гравий.
4. В условиях очень высокого уровня вод лучше уложить в траншеи дренажные трубы.

Дренирование с помощью труб

Дренажные трубы нужно укладывать на уровне подошвы основания или ниже на 200-300 мм

Устройство фундамента при высоком уровне грунтовых вод делается только после предварительного осушения территории строительства. Причём глубина закладки труб больше, чем при устройстве ливнёвки. При проведении работ придерживаются следующих правил:

• Дренажные трубы нужно укладывать на уровне подошвы основания или ниже на 200-300 мм.
• Если УГВ очень высокий, то выполняется кольцевой дренаж, а не пристенный.
• Глубина закладки труб зависит от разновидности породы на участке.
• Чтобы правильно определить расстояние, на котором трубы должны лежать от фундамента, необходимо учитывать внутреннее трение породы.

Чтобы самостоятельно определить тип грунта, нужно взять пробу породы с глубины 150-200 мм и с метровой глубины. Сухой образец немного увлажняется и растирается между ладонями, а влажные пробы, наоборот, немного просушивают. По результатам делают выводы:

• если после скатывания в ладонях образуется упругая масса, то порода глинистая;
• если при растирании образец ломается и трескается, то это суглинки;
• в случае, когда раскатать породу не получается из-за крошения, грунт на участке относится к супесям;
• порода с большим содержанием песка вообще не будет скатываться.

Устройство кольцевого дренажа

Собирающуюся на дне воду откачивают при помощи насосного оборудования

1. Копают траншеи шириной 40 см требуемой глубины.
2. Собирающуюся на дне воду откачивают при помощи насосного оборудования.
3. Дно траншеи засыпается слоем песка высотой 20 см и трамбуется.
4. После этого делается гравийная подсыпка такой же высоты с последующей трамбовкой. Чтобы исключить заиливание после песка можно проложить прослойку геотекстиля.
5. Поверх гравийной прослойки снова укладывается геотекстиль так, чтобы края полос образовывали нахлёст не менее 150 мм.
6. Дренажные трубы укладываются перфорированной стороной на дно.
7. Сверху трубопровод закрывается слоем геотекстиля.
8. Делаем обратную засыпку: сначала слой песка высотой 20 см, затем прослойка гравия высотой 150-200 мм и потом только грунт.

Основание на «плавающей» подушке

Принцип устройства фундамента на «плавающей» подушке одинаковый для ленточных, свайных и плитных оснований

Принцип устройства фундамента на «плавающей» подушке одинаковый для ленточных, свайных и плитных оснований. Последовательность действий следующая:

1. После монтажа кольцевой дренажной системы можно приступать к копанию котлована или траншей. Поскольку основание должно опираться на прочный грунт, днище трамбуется.
2. Теперь делается плавающая подушка из трамбованного песка. Высота подушки не менее 0,5 м. Засыпка выполняется постепенно с послойной трамбовкой.
3. Сверху на подушку укладывается геотекстиль. Так вы защитите основание от проседания мелкой породы.
4. Затем делается прослойка из щебня, которая тоже трамбуется. Высота слоя 150-200 мм.
5. После этого расстилается рубероид.
6. Теперь можно приступать к установке опалубки, укладке арматурного каркаса и заливке бетонной смеси.

Советы

Для изготовления бетона используют только чистый щебень и песок

• В условиях высокого УГВ главная опасность кроется в большом содержании в грунтовых водах сульфатов, разрыхляющих бетон. Поэтому для раствора лучше использовать сульфатостойкий портландцемент 500 марки.
• Глубина заложения основания в условиях, когда УГВ ниже точки промерзания менее чем на 1,5 м, должна быть в пределах 0,7-1 м. Это касается только супесей и песков. Для суглинков глубина заложения должна быть ниже расчётной точки на 200-300 мм либо на одной отметке с ней.
• При строительстве на влажной глине подошву делают толще самого фундамента, а стенки конструкции устраиваются с небольшим наклоном. Так основание будет лучше сопротивляться боковому воздействию сил пучения.
• Для изготовления бетона используют только чистый щебень и песок. Раствор должен быть не текучим, а вязким. Для повышения пластичности можно использовать пластификаторы, которые добавляются в воду.
• Чтобы бетонный раствор имел водоотталкивающие свойства, в его состав можно ввести «Пенетрон Адмикс». Эта сухая смесь способна повысить прочность бетона на 15 процентов.

Фундамент при высоком уровне грунтовых вод

Содержание

1. Устройство и виды фундамента при высоком уровне грунтовых вод.
2. Чем опасны грунтовые воды?
3. Определяем уровень грунтовых вод.
4. Глубина промерзания почвы и УГВ.
5. Выбор конструкции фундамента.
6. Фундамент из монолитной плиты.
7. Свайный фундамент.
8. Ленточный фундамент.
9. Устройство фундамента на «плавающей» подушке.
10. Какой фундамент нужен для дома, если грунтовые воды близко.
11. Влияние УГВ на фундамент.
12. Как определить УГВ.
13. Фундаменты для почв с высоким УГВ.
14. Водоотведение при закладке траншей и котлованов.
15. Оборудование дренажной системы.
16. Постройка ленточного плавающего фундамента.
17. Фундамент из монолитной плиты на плавающей подушке.
18. Этапы строительства фундамента на плавающей подушке.
19. Высокий уровень грунтовых вод и устройство фундамента ниже УГВ.
20. Вредное влияние высокого УГВ.
21. Как самостоятельно определить УГВ.
22. Соотношение УПГ (уровень промерзания грунта) и УГВ.
23. Технология постройки фундамента.
24. Послойная защита фундамента.
25. Монолитная плита и свайное основание.
26. Ленточный тип фундамента.
27. Фундамент на «плавающей» подушке.

Устройство и виды фундамента при высоком уровне грунтовых вод.

Гидроизоляция фундамента при высоком уровне грунтовых вод.

Основной конструкцией любого здания является фундамент. Она принимает на себя и переносит на грунт всю его нагрузку. При выборе типа фундамента решающим фактором считают особенности грунта, глубину промерзания, а также уровень грунтовых вод (УГВ), который доставляет застройщику много проблем. Устройство фундамента при высоком уровне грунтовых вод сильно влияет на прочность основания и несущую способность здания и требует больших вложений.

Чем опасны грунтовые воды?

Они собираются среди верхних слоёв почвы над естественным гидробарьером (обычно это глина). Уровень их постоянно меняется, достигая пиковых значений весной или осенью. Можно выделить следующие опасные факторы высокого УГВ.

• Влага, контактируя с фундаментом, разрушает его и образует в конструкциях грибок и плесень.
• Фундамент не может удержать влагу, и подвальные и цокольные помещения здания наполняются водой.
• При высоком УГВ нельзя просто залить опалубку бетоном. Нужны свайные технологии или сборные конструкции из ж/б блоков, что увеличивает расходы.

Определяем уровень грунтовых вод.

Для замеров нужна осень или ранняя весна, до начала строительства. Надо поступить следующим образом:

• Сначала выкапывается яма глубиной 3 м диаметром 1 м и защищается от атмосферных осадков.
• После того, как собралась вода, замеряем глубину. Если она меньше двух метров, то на грунтовые воды можно не делать поправку при строительстве фундамента.
• Если больше – нужно выбрать надёжный фундамент, защитить его при помощи дренажной системы и сделать гидроизоляцию подвала.

Глубина промерзания почвы и УГВ.

Сочетание этих факторов способствует морозному пучению грунта, что часто приводит фундамент к разрушению. Поэтому надо учесть следующее:

1. При нахождении грунтовых вод ниже глубины промерзания грунта фундамент рассчитывается только с учётом стеновых нагрузок.
2. При высоком УГВ закладку фундамента делают на превышающих уровень промерзания глубинах. При этом монтируют систему дренажа для отвода влаги.
3. При проектировании надо учесть, что в местах устройства дренажа почва может просесть, поэтому должен быть запас глубины (0,5 – 1 м)

Выбор конструкции фундамента.

При высоком и постоянном УГВ нужно провести глобальное осушение участка, построить дренажные канавы и сделать гидроизоляцию подвала. Типы фундаментов при высоком уровне грунтовых вод нужно выбирать с максимальным распределением по площади.

Фундамент из монолитной плиты.

Его называют сплошным фундаментом, т. к. он представляет собой большую плоскую ж/б «подушку», на которой равномерно распределён вес всего дома. При смещении грунта в любом направлении плита не теряет устойчивости. Недостаток – большая стоимость.

Свайный фундамент.

Оптимальный вариант для участков, имеющих плывуны и повышенный УГВ. Применяют винтовые, железобетонные, бутонабивные и прочие типы свай. В грунт их вбивают или вкручивают до упора в твёрдый слой. Наземная часть свай объединяется балками в жёсткую конструкцию, которая выдерживает большую нагрузку. Недостаток – подвальные помещения соорудить невозможно.

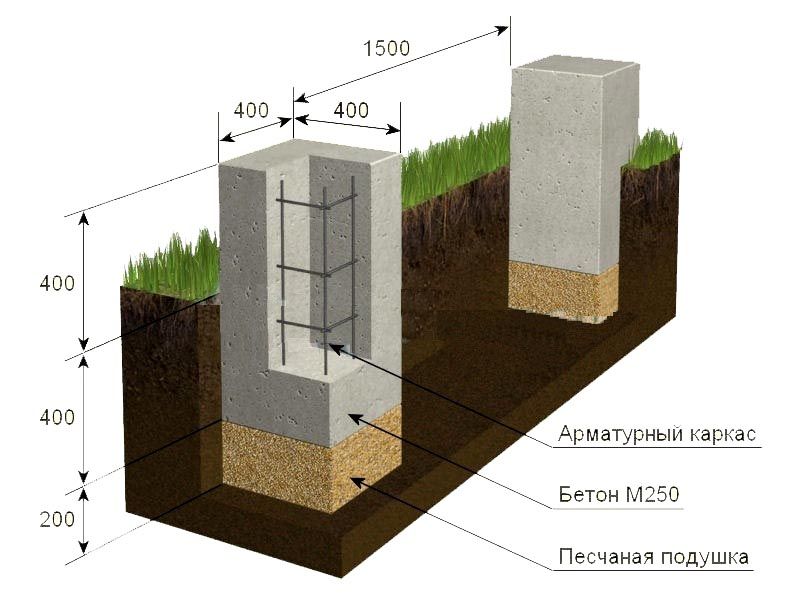

Примерные размеры фундамента под дом.

Ленточный фундамент.

Это замкнутая ж/б полоса, которую заливают под несущие стены здания. В частном строительстве он является самой распространённой опорной конструкцией. Для этого типа фундамента для защиты от грунтовых вод делают песчано-гравийную подушку. Применяют только при периодическом повышении УГВ при наличии наружной гидроизоляции.

Устройство фундамента на «плавающей» подушке.

Такой фундамент считается оптимальным вариантом основания в домах при высоком УГВ. Его устройство состоит из следующих этапов:

• Сначала монтируют кольцевую дренажную систему.
• Выкапывают траншею или котлован соответствующих размеров. С помощью виброплиты уплотняется дно. Для плит хватит высоты 40 см, высоту ленты над поверхностью почвы определяют строители, исходя из конкретных условий.
• Из утрамбованного песка формируют «плавающую» подушку толщиной 50 см, постепенно, слой за слоем делая засыпку траншеи.
• Чтобы не проседал мелкий грунт, поверх подушки настилают геотекстиль или другую долговечную водонепроницаемую ткань.
• Далее насыпается и утрамбовывается 15-20 см щебня, а затем настилают рубероид.
• Внутри траншеи или котлована из пиломатериалов монтируют опалубку, которую усиливают брусками, подпирающими смонтированные щиты.
• Устанавливают армирующую сетку. Монолитные плиты армируют двумя рядами арматуры (марка А-3, сечение 12 мм) и размером ячейки — 20/20 см. Вертикальные прутки нарезают и крепят в шахматном порядке в зависимости от выбранной толщины плиты, соблюдая следующее правило: нижняя и верхняя сетки должны отступать от подошвы плиты и верха опалубки на расстояние 5-7 см.
• Ленту фундамента армируют из такой же арматуры. Делают каркас из 4-х рядов продольных прутьев, связанных друг с другом через каждые 40 см поперечными стержнями.

При заливке монолитной плиты надо воспользоваться миксером и закончить работу в течение одного дня. В период созревания бетона его защищают от размывания дождём и пересыхания. После снятия опалубки нужно обмазать стороны фундамента гидроизоляционным составом.

Для повышенных уровней грунтовых вод оборудование сильного фундамента может стоить в несколько раз дороже обычных оснований. Отклонение от норм строительства фундамента и применение дешёвых вариантов рано или поздно приведут к серьёзным проблемам.

Какой фундамент нужен для дома, если грунтовые воды близко.

Нередко при начале строительства на дачном участке возникает проблема, связанная с высоким уровнем грунтовых вод (УГВ). УГВ – это пласты воды, залегающие близко к поверхности. Их уровень напрямую зависит от сезона. Обычно он сильно повышается в весеннее и осеннее время, когда происходит таяние снега или идут сильные дожди. Устройство фундамента при высоком уровне грунтовых вод затрудняется еще и наличием глины в грунте. При таком раскладе о погребе не может быть и речи.
Однако фундамент при высоком уровне грунтовых вод заложить можно, если придерживаться рекомендаций и технологическому процессу.

Влияние УГВ на фундамент.

На фундамент при высоких грунтовых водах в большей степени влияют соли и вещества, растворенные в ней. Именно они, вступая в реакцию с бетоном, постепенно его разрушают. От этого основание постепенно разрыхляется и расслаивается. Визуально, появляются трещины, налет, желтоватые пятна, грибок, а находясь вблизи, можно почувствовать запах сырости.
Проблемы начинают возникать уже в процессе рытья траншей или котлована. Поднимающаяся вода размягчает дно, смывает грунт, значительно ухудшая его физическое состояние, делая неспособным выдерживать давление бетона. В подобной ситуации следует сразу делать дренаж.

Как определить УГВ.

Фундамент при высоком уровне грунтовых вод.

В речных долинах, на заливных лугах, низинах они определяются невооруженным взглядом. В весеннее время вода там стоит очень долго, летом, углубившись на пару штыков, почва будет влажной.
При начале работ можно обратиться в занимающиеся этими вопросами организации, если таковых нет, то можно все сделать и своими силами:

• в непосредственной близости от предполагаемого основания сделать шурф, а лучше два в разных местах, глубиной порядка 3-х метров, ширина рекомендуется 1 м, но эта величина не принципиальна и зависит в большей степени от размера того, кто будет копать;
• чем-либо ее закрыть во избежание попадания осадков;
• примерно через сутки шурфы вскрываются и делается замер уровня воды;
• если дно сухое или глубина доходит ниже отметки в 2 м, то УГВ низкий либо умеренный. В этом случае нет необходимости прибегать к каким-то дополнительным мерам защиты.

Если же показатель уровня воды выше отметки в два метра, то придется монтировать дренаж и позаботиться о гидроизоляции.

Фундаменты для почв с высоким УГВ.

Как защитить фундамент дома от воздействия грунтовых вод.

Рассмотрим, какой фундамент нужен для дома, если грунтовые воды близко.

• На винтовых сваях. Больше всего подходит для заболоченных участков, фундаментов на воде и находящихся в зоне постоянного подтопления. В некоторых случаях может быть использован в качестве фундаментов на насыпных грунтах. Устанавливается достаточно быстро. Существенный минус – не способен принимать высокие нагрузки.
• Плитный. В этом случае отпадает надобность глубокой закладки. Данную конструкцию обязательно размещают на подушке из песка и щебня и изолируют полиэтиленовой пленкой или рубероидом. В противном случае может пойти трещина. По цене – не является экономным.
• Кирпичный. Такая основа хороша тем, что даже зимние подвижки грунта не оказывают существенного влияния. Работая с кирпичом, придется позаботиться о хорошей гидроизоляции, а наличие качественной отмостки защитит его и от осадков. Отрицательной чертой такого фундамента является высокая затратность как в финансовом плане, так и с точки зрения сил и времени.
• Плавающий — это ленточный фундамент, устойчивый к пучению грунтов. Является наиболее приемлемым в дачном строительстве. Он сильно не заглубляется, поэтому способен выдерживать нагрузку не сильно тяжелых построек.

Как организовать отвод воды от фундамента при высоком уровне грунтовых вод.

Водоотведение при закладке траншей и котлованов.

На стадии рытья котлованов или траншей под основание бывает, что уровень воды настолько быстро поднимается, что проведение мероприятий затруднительно либо невозможно. Для этого необходимо осушить площадь под застройку. Для этого используют специальные дренажные насосы или мотопомпы.
Откачивать воду следует до тех пор, пока на поверхность не начнется вынос частиц грунта. Если это началось, откачку прекращают.
Для водоотведения применяются пластиковые канализационные тубы диаметром 110 мм. По ним жидкость самотеком будет уходить в колодцы или водосборники, заранее подготовленные для этой цели, либо в дренажные канавы, укрепленные щитами для избегания обвала грунта.
В идеале, УГВ должен стать ниже уровня стройплощадки на 200 – 400 мм.

Оборудование дренажной системы.

Если близко грунтовые воды, то дренаж – не роскошь, а одна из главных гарантий прочности и долговечности как основания, так и сооружения в целом.
Его устройство потребует таких материалов:

Высокий уровень грунтовых вод какой фундамент сделать.

Для фундаментов при высоком УГВ целесообразен круговой дренаж. Сначала выкапывается траншея шириной около 400 мм. Глубина рассчитывается индивидуально: ров должен быть на уровне подошвы, а лучше на 200 – 300 мм ниже.
Рекомендуется производить монтаж на расстоянии не более 20 м за один раз, но касаемо дачного дома, хозяйственных построек, бань, гаражей – это пожелание скорее всего условно. Надо исходить их реальных обстоятельств.
На дно засыпается песок и тщательно трамбуется. Толщина должна стать 200 мм. Для предотвращения заиливания, на песок укладывается геотекстиль.
Следующий слой – щебень (гравий). Его толщина также 200 мм. Выбор щебня занимает не последнее место. Желательно приобретать помытый. Если нет, то придется минимум просеять. При попадании жидкости загрязненный материал ухудшает дренаж: частицы пыли, песка, земли, находящиеся в воде, уменьшают пространство между щебенкой.
Гравийная подушка застилается геотекстилем, куски которого должны идти внахлест от 150 до 300 мм.
Следующий этап – укладка дрен. Перфорация в заводских трубах расположена с одной стороны. Ею и укладывают на геотекстиль. Для экономии дрены можно изготовить своими руками. В обычной пластиковой канализационной трубе просверливаются отверстия, оптимальный диаметр которых 5 мм. Расстояние между отверстиями не более 10 мм.
Когда устройство трубопровода закончено, он закрывается геотекстилем, и проводится засыпка. Слой песка не менее 200 мм, гравий (щебень) – 150-200 мм. До верху траншею заполняют ранее вынутым грунтом.
При хорошем качестве дренажной системы, вода под фундамент попадать практически не будет.

Тип фундамента при высоком уровне грунтовых вод.

Постройка ленточного плавающего фундамента.

Рассмотрим, как сделать фундамент. Для постройки хорошего дома, если позволяет УГВ, выбирается средне заглубленный вид.

• Вырывается траншея глубиной 700-800 мм, шириной – достаточной для устройства опалубки и ее последующего демонтажа.
• Дно застилается гидроизоляционным материалом.
• Устанавливается и укрепляется опалубка, которая с внутренней стороны изолируется пленкой.
• Насыпается песчаная подушка толщиной 200 мм и утрамбовывается.
• Следующий слой – гравий или щебень. Толщина такая же либо тоще на 5-10 мм.
• Подушку следует изолировать от бетона. Используется рубероид, полиэтиленовая пленка.
• Производится устройство каркаса из арматуры Ø12 мм и устанавливается в опалубку.
• Заливается раствор. Следует обратить внимание, чтобы бетонная лента была непрерывной. Это поможет создать прочный монолит. Не нужно спешить, заливать надо слоями. Каждый протыкается арматурой, чтобы вытеснить лишний воздух и уплотнить бетон. Когда один слой достаточно схватится, нужно залить следующий.

Чтобы бетон не пересох, его ежедневно надо поливать водой, а на ночь укрывать пленкой. После окончательного затвердевания бетона, опалубка снимается и производится гидроизоляция битумом.

Фундамент из монолитной плиты на плавающей подушке.

Для осушения заболоченных почв и выравнивания рельефа, используют насыпной грунт. Если человек это делает самостоятельно – это одно. А если покупается участок, где данные работы проводились несколько лет назад – совсем другое.
Суть проблемы в том, что такая почва не имеет однородной структуры, как следует не уплотнена, вследствие чего фундаменты на подобных грунтах могут давать неравномерную усадку. А если еще высокий УГВ, то проблем не избежать.
Для таких видов грунтов можно использовать ряд фундаментов:

• винтовые сваи, но только в том случае, если они будут входить в «материнский» устоявшийся грунт. Чтобы это выяснить, проводится экспертиза. Не стоит забывать, что винтовые сваи не рассчитаны на тяжелые конструкции;
• для ленточного основания тоже нужен качественный анализ;
• монолитная плита хоть и дорогостоящее мероприятие, но для фундаментов на насыпных грунтах и при высоком УГВ подходит более всего.

Схема правильной и неправильной закладки фундамента при высоком уровне грунтовых вод.

Этапы строительства фундамента на плавающей подушке.

• Роется котлован заданного размера. Можно самостоятельно, можно с привлечением спецтехники.
• Дно тщательно утрамбовывается. Здесь лучше использовать виброплиту – устройство, позволяющее быстро и качественно уплотнить почву.
• Для плавающей подушки используется песок. Он засыпается слоями, каждый из которых утрамбовывается. Толщина подушки должна быть не менее полуметра.
• Подушка застилается геотекстилем (другим водонепроницаемым материалом).
• Насыпается слой щебня толщиной 150-200 мм.
• Поверх щебня укладывается рубероид.
• Формируется опалубка и вставляется внутрь. С внешней стороны тщательно укрепляется.
• Сваривается армирующая сетка с ячейками 200×200 мм. Для нее берется арматура диаметром 12 мм. Тут есть единое правило: нижний ряд не доходит до подошвы на 50 мм, верхний – на 50-70 мм. Вертикальные прутки режутся исходя из толщины плиты, и располагаются в шахматном порядке.
• Для заливки бетона лучше пользоваться миксером, чтобы ее произвести в течение дня.

Ленточный фундамент при высоком уровне грунтовых вод.

Дальше все по стандартной схеме: плита периодически увлажняется и укрывается от осадков. Когда раствор полностью высыхает, опалубка демонтируется, а плита обрабатывается гидроизоляционной смесью.

Построенный таким способом фундамент будет стоять, не боясь подтоплений и вспучивания грунтов. Это самый дорогостоящий вариант, но в данном случае – наиболее подходящий.

Свой дом требует и затрат, и правильного отношения к процессу строительства. В результате он будет радовать вас долгие годы.

Высокий уровень грунтовых вод и устройство фундамента ниже УГВ.

Фундамент при высоком уровне грунтовых вод.

Один из вариантов обустройства фундамента.

Основная функция фундаментного основания – принять и распределить нагрузку сооружения. При решении вопроса о выборе типа фундамента учитывают особенности почв и уровень грунтовых вод или УГВ. Прочный фундамент при высоком уровне грунтовых вод на участке требует больших затрат на его устройство, и может доставлять много проблем.

На самом деле, очень часто застройщикам приходится сталкиваться с водами, залегающими достаточно близко к поверхности. Чаще всего эта проблема усугубляется присутствием глины в составе почвы.

В такой ситуации едва ли возможно устройство подвала, так как фундамент будет подвергаться значительному давлению сил, вызванных пучением грунта. Заложение оснований в условиях близко находящихся грунтовых водах потребует соблюдения определенных правил, способных максимально уменьшить воздействие этого неблагоприятного фактора.

Вредное влияние высокого УГВ.

Создание фундамента при высоком уровне грунтовых вод.

Скважина для определения уровня грунтовых вод.

Поскольку основным составляющим любого фундамента является бетон, то следует рассмотреть вопрос вредного влияния вод на этот материал. Если говорить по существу, то разрушающее воздействие на бетон осуществляют не сами близко расположенные воды, а соли и прочие химические вещества, растворенные в ней. У строителей существует термин «цементная бацилла», которая разрыхляет застывший раствор и вызывает его расслоение. Очень часто можно зрительно оценить начавшееся разрушение основания: появление налета, пятен или затхлый запах.

Уже на этапе подготовки котлована возникают некоторые сложности: из-за поступающей воды размывается дно, существенно снижая несущую способность грунта. В этом случае, обустройство фундамента придется начинать с заложения дренажной системы и отведения вод. В противном случае, неизбежны деформации залитого основания и просадки.

Восходящая суффозия – это процесс вымывания минеральных соединений из грунта, который можно наблюдать на строительном участке с высоким показателем УГВ. Для того чтобы минимизировать опасное воздействие суффозии на фундамент здания, необходимы комплексные работы по осушению места застройки.

Есть еще один способ избежать воздействия опасных факторов – применение свайных технологий или сборных конструкций из блоков из железобетона. Минус их использования – увеличение расходов на закладку фундамента при близко расположенных водах.

Как самостоятельно определить УГВ.

Устройство фундамента при высоком уровне грунтовых вод.

Самостоятельное определение уровня грунтовых вод.

Выявить, какой уровень вод на участке можно, обратившись в соответствующие городские организации, но можно выполнить измерение своими силами. Для этого нужно осенью или весной произвести следующие измерения:

• подготовить яму с размерами: глубина – 3 метра, ширина – 1 метр;
• накрыть ее полиэтиленом для защиты от возможных осадков;
• спустя некоторое время произвести замер глубины набравшейся воды;
• при показателе глубины менее 2 метров, можно сделать вывод, что УГВ на участке умеренный и не требует дополнительных мероприятий при устройстве фундамента.

При показателе вод ниже двух метров, придется выбирать более надежный тип фундамента, выполнять устройство дренажной системы и производить гидроизоляционные работы.

Соотношение УПГ (уровень промерзания грунта) и УГВ.

Высокий уровень грунтовых вод какой фундамент сделать.

Снижение уровня грунтовых вод с помощью дренажной системы.

В соответствии с требованиями СНиП: если показатель УГВ меньше УПГ, то нет необходимости принимать в расчет тип почвы. Фундамент в этом случае рассчитывается только на нагрузку возводимого дома.

Однако при возведении сооружения на почвах смешанного типа, песчаных, глинистых грунтах и супесях, и при обнаружении высокого уровня вод, основание закладывается на глубину ниже уровня промерзания. В такой ситуации устройство дренажной системы является обязательным.

Кроме того, дается поправка на УГВ: от 0,5 – 1,0 метра в большую сторону. Такое увеличение обусловлено установившейся практикой строительства. И она же исключает возможность устройства основания ленточного типа в силу его затратности.

При высоком показателе грунтовых вод необходимо учесть очень вероятное оседание слабых почв при выполнении дренирования.

Если возможны сезонные подтопления, предпочтительно использование железобетонных конструкций с заглублением свай ниже уровня предполагаемой эрозии.

Технология постройки фундамента.

Схема фундамента при высоком уровне грунтовых вод.

Конструктивные особенности фундамента при высоком уровне грунтовых вод.

После подготовки котлована с учетом глубины залегания фундамента, строительная площадка, отведенная под его возведение, осушается и выравнивается. Для этого подготавливается ров глубиной в 0,3 метра и шириной в 0,2 метра с отступом от периметра в 0,5 метра. Эта канава будет служить для скапливания и дренирования. Устройство основания в грунтовых водах недопустимо ввиду размывания раствора, а, следовательно, и ослабления плиты. Далее выполняют следующие работы:

1. Грунт на участке уплотняется и выполняется бетонная подготовка. Укладывается слой бетона до 25 мм. Он выровняет плоскость и позволит начать работы по гидроизоляции.
2. После застывания раствора, его накрывают внахлест двойным слоем рулонных гидроизоляционных материалов (рубероид), которые затем крепят битумом.
3. Производится монтаж сетчатой арматуры под заливку. Толщина плиты может колебаться от 15 до 30 см, но, чем толще она будет, тем лучше фундамент будет выполнять свою непосредственную функцию.
4. По окончании заливки и полного отвердевания бетона, начинается процесс укладки блоков. После окончания этого процесса, получается своеобразный монолитный колодец.
5. Выполняется защита от воздействия близко расположенных грунтовых вод.

Рассмотренный выше тип устройства фундамента один из самых дорогих, но бесспорно, один из самых надежных.

Послойная защита фундамента.

Тип фундамента при высоком уровне грунтовых вод.

Способы изоляции фундамента при высоком УГВ.

Существуют три типа послойной защиты оснований, которые успешно решают вопросы по защите от близко залегающих грунтовых вод:

1. Битумные мастики с добавками каучуковых и полимерных компонентов – дают возможность получить гладкий, влагонепроницаемый слой. Его часто применяют при строительстве частных домов с жилым подвальным помещением.
2. Смеси на основе цемента – по характеристикам ничем не отличаются от предыдущего типа. Они хорошо отвердевают, создавая влагостойкий слой. Однако в сравнении с мастикой, они менее пластичны и при вибрации могут подвергаться растрескиванию, и снижать характеристики.
3. Специальные битумные пленки или пленочная гидроизоляция. Ими поочередно в три слоя проклеивается весь фундамент.

Теперь рассмотрим, какой тип фундамента возможно делать при высоком показателе грунтовых вод.

Монолитная плита и свайное основание.

Это вид сплошного основания, равномерно распределяющий вес всей строительной конструкции. Несмотря на хорошую устойчивость при смещениях грунта, имеет один весомый минус – высокая стоимость материалов и работ.

Это хорошее решение для регионов, где грунтовые воды расположены близко, или, если имеются плывуны. Для его устройства применяют различные типы свай: буронабивные, железобетонные и прочие.

Столбы ввинчиваются или забиваются в твердые слои почвы, а их наружная часть соединяется балками. В результате получается жесткая конструкция, способная переносить значительную нагрузку. Недостаток этого типа – невозможность строительства дома с подвальной частью.

Ленточный тип фундамента.

Ленточный фундамент при высоком уровне грунтовых вод.

Эскиз правильного обустройства фундаментного основания.

Этот вид представляет собой железобетонную ленту, которую можно делать под несущие стены. При строительстве индивидуальных домов данный вид наиболее распространен.

Если делается такая опорная конструкция, то для его защиты производится устройство подушки из смеси гравия и песка. Однако следует принимать во внимание, что его можно делать только с хорошей внешней гидроизоляцией и, только если повышение уровня вод отмечается время от времени.

Фундамент на «плавающей» подушке.

Какой вид лучше выбрать? При высоком уровне вод и в случае, если они находятся близко к поверхности, такой вид основания — самый надежный. При выборе такого типа фундаментного основания необходимо:

• выполнить монтаж дренажной системы;
• подготовить котлован/траншею нужных размеров;
• уплотнить дно при помощи виброплиты на высоту 40 сантиметров;
• если делать ленту над поверхностью, то высота ее будет определяться по месту строительства;
• выполнить устройство «плавающей» подушки. Песок в траншею засыпается послойно, с поэтапной утрамбовкой каждого. Высота готовой подушки должна быть не ниже 50 сантиметров;
• полученное основание выстлать водонепроницаемыми материалами;
• выполнить засыпку щебнем (до 20 см) и хорошо утрамбовать;
• поверх уложить слой рулонной гидроизоляции;
• из щитов или пиломатериалов собирать прочную опалубку. Бетон – тяжелая смесь, и если конструкцию не укрепить брусками и распорками, возможна ее деформация;
• выполнить армирование в два слоя с размерами ячеек 20х20, соблюдая отступы от подошвы и верха опалубочной конструкции примерно на 5 см;
• делать армирование ленты из той же арматуры. Для этого устраивается каркас из продольных прутков, перевязанных с поперечными элементами через 40 см;
• заливку бетона лучше делать при помощи миксера. Это позволит рабочим выполнить ее за один день;
• учесть требования по уходу за отвердевающей плитой, увлажнять или укрывать ее, не допуская пересыхания или размывания осадками;
• после окончательного застывания раствора, разобрать опалубку;
• обработать фундамент гидроизоляционной смесью.

Устройство сильного основания при высоком УГВ может обойтись застройщикам в несколько раз больше обычных фундаментов. Однако если отступать от требований при его возведении, на выходе можно получить некачественное основание, а затем и проблемы со всем домом.



Рекомендация: Хорошая большая обзорная статья, из нее вы узнаете общее понятие о том как построить фундамент при высоком уровне грунтовых вод. Для начала вам нужно прочесть и понять эту статью. А потом, если вы НЕ ХОТИТЕ построить бракованный фундамент и выкинуть свои деньги, то вы должны обратиться за советом к профессиональному специалисту.

Стоячая вода в подготовленных основаниях: проблема или мера предосторожности?

Ассоциация бетонных фундаментов решает проблему структурной целостности бетонных оснований из-за попадания воды в земляные работы.

6 мая 2020 г.

Джеймс Р. Бэти II, F.ACI, F.TCA

Ассоциация бетонных фундаментов

Весенние дожди оставили этот фундамент со стоячей водой в котловане. Укладка бетона должна производиться заблаговременно до того, как произойдет насыщение грунта.

Вопрос: Я посетил участок своего нового дома и заметил много воды, стоящей там, где скоро будут заливать бетонные стены. Не повлияет ли это на качество бетона в моих фундаментах? – Домовладелец (Миссури)

Ответ: Это очень распространенный вопрос, особенно во время дождливого весеннего строительного сезона. Бетон, как известно, представляет собой базовую смесь воды, цемента, песка и крупного заполнителя. Кроме того, практически во всех современных смесях есть химические вещества для различных улучшений производительности. Одной из наиболее важных частей состава смеси является заданное соотношение воды и цементного материала (в/см). Эта спецификация в конечном итоге будет определять эффективные прочностные свойства смеси, а также контролировать объемные изменения во время изменений твердения. В этой колонке ранее рассматривалась природа повышенного содержания воды в смесях.

В основе этого вопроса лежит основная идея о том, что если бетонную смесь поместить в воду, ей будет труднее высохнуть и, следовательно, затвердеть, чтобы она стала достаточно прочной, чтобы поддерживать конструкцию. В конце концов, большинство домовладельцев рассматривают бетон как жидкость, которая должна сначала высохнуть, чтобы стать твердой, и если в ней присутствует еще больше воды, она должна быть похожа на клей, которым дети пользуются в школе, и ослабевает по мере того, как вода смешивается с водой. Хотя домовладелец может быть прав. с некоторым беспокойством по поводу наличия стоячей воды, прочность бетона в фундаменте, скорее всего, не является ее частью. Перекопка этого котлована в сочетании с подвесными формами фундамента обеспечивает защиту от стоячей воды в ограниченном пространстве для этого проекта.

Как подрядчик, ваша обязанность состоит в том, чтобы гарантировать эффективность вашего строительства. Когда речь идет о бетонной смеси, эта гарантия включает в себя несколько основных фактов:

• Прочность бетонной смеси зависит от соотношения воды и цемента (или вяжущего материала) и обозначается как w/cm.
• После создания на заводе готовых смесей введение воды «в» смесь ослабит бетон и может нарушить соотношение в/см больше, чем предусмотрено проектом.
• Бетон весит больше, чем вода, и он будет вытеснять воду при попадании в любой контейнер или форму, а не смешиваться с этой водой.
• Бетон затвердевает за счет химической реакции и не затвердевает «всухую». Вода необходима для химической реакции с вяжущим материалом. Бетонные опоры для моста через водоем — отличный пример затвердевания бетона в воде.

ACI 332-14 ¹ указано в разделе комментариев R6.2.4:
…Если опалубка позволяет воде выходить, гидравлическое давление бетонной укладки достаточно для вытеснения воды из образовавшихся участков и предотвращения сегрегации.

Этот комментарий основывается на минимальных требованиях правил не укладывать бетон в замкнутых пространствах с водой. В этом разделе признается, что масса бетона больше, чем у воды, и во время операции укладки бетон будет вытеснять или перемещать воду из-за сочетания этой массы и силы нагнетания, создающей большее гидравлическое давление, чем вода может выдержать. . Двигаясь впереди укладки бетона, вода будет выходить из сформированного пространства основания при первой же возможности. Если фундаменты вырыты в ненарушенном грунте и нет точки, в которой склон обеспечивает естественный выход, сила и вес укладки бетона все же могут заставить воду выйти через верхнюю часть пространства фундамента. Пока размещение полностью вытесняет воду, не должно быть причин для беспокойства. Только тогда, когда бетон не полностью вытеснит воду, частичный объем бетона и воды приведет к расслоению бетонной смеси, когда крупный заполнитель отделится от цементного теста.

Некоторые меры предосторожности, которые необходимо соблюдать, включают:

• Предотвратите расслоение или попадание воды в смесь, толкая воду вместе с потоком бетона. Это рекомендуемая практика для всех видов укладки бетона, которая поддерживает гидравлическое давление потока бетона, влияющего на воду.
• Если возможно, предусмотрите возможность стока воды во время размещения в ключевых местах опалубки.

Домовладелец, вероятно, также обеспокоен грязью, зная, что грязь мягче, чем сухая почва, и думая, что она не готова нести нагрузку бетонного фундамента и, следовательно, дома. Есть несколько фактов, которые могут успокоить домовладельца и в этом отношении:

• Фундаменты и фундаменты готовятся при выемке «ненарушенного» грунта. Это означает, что поверхность почвы является связной или имеет постоянную прочность.
• Стоячая вода не впитывается быстро и легко на поверхность связного грунта.
• Вода может быть удалена из котлована без уплотнения почвы.

Вода, присутствующая на поверхности почвы, не представляет немедленной проблемы, так как для ее насыщения требуется время. В зависимости от типа грунта и, вероятно, для большинства грунтов, используемых для фундамента, это время может быть значительным. Однако подрядчик должен определить, было ли присутствие воды достаточным для изменения поверхности подготовленного котлована. ИРК ² содержит следующую ссылку на это состояние в разделе R401.4.2:

Сжимаемый или подвижный грунт. Вместо полной геотехнической оценки, когда верхний слой или подпочвы сжимаемы или подвижны, они должны быть удалены на глубину и ширину, достаточную для обеспечения стабильного содержания влаги в каждой активной зоне, и не должны использоваться в качестве насыпи или стабилизироваться в пределах каждой активной зоны химическим путем. , обезвоживание или предварительное насыщение.

Другими словами, когда состояние поверхности выемки изменяется или больше не соответствует условиям расчетной емкости грунта, необходимо провести восстановительные работы. Часто это крайняя мера, которую можно предотвратить с помощью некоторых общих мер предосторожности, включая:

• Ограничьте время стояния воды в котловане, продвинувшись вперед с укладкой бетона или удалением воды.
• Контролируйте интенсивность движения в раскопках. Пешеходное движение в местах со стоячей водой ускорит проникновение влаги в почву, что повлияет на состояние поверхности и уплотнение верхнего слоя.
• Перед укладкой бетона все рыхлые илистые грунты должны быть удалены лопатой по низу опалубки, обнажая связное основание.

Насыщенные грунты имеют меньшую несущую способность, чем прогнозируемые или предполагаемые условия. В основном это происходит из-за расширения почвы, поскольку объем увеличивается с водой. Если укладка бетона может быть произведена достаточно быстро, маловероятно, что вода переместится в почву в достаточной степени, чтобы нарушить уплотнение и сохранить несущую способность. Подрядчики могут планировать стратегии выхода воды из формовочной системы, чтобы гидравлическое давление бетона вытолкнуло воду из сформированного состояния.

Если установлено, что почва перенасыщена или когда укладка не может быть произведена достаточно быстро, выемка должна быть очищена от разрыхленного грунта, грязи и воды в количестве, достаточном для восстановления несущей способности почвы, предусмотренной проектом.

Подрядчикам не следует удивляться такому беспокойству домовладельца. Знание фактов, заверение и определение ресурсов, которые могут поддержать вашу позицию, являются ключом к продуктивному разговору по этому вопросу. На самом деле, подрядчик вполне мог предвидеть ненастную погоду и, как указывалось ранее, спроектировал формы для движения воды. Подрядчик также может иметь опыт восстановления состояния насыщенного грунта, либо удаления пораженных участков, либо высушивания котлована и обеспечения уплотнения. Знание положений ACI 332-14 и IRC поможет добиться положительного результата в естественной части процесса строительства.

Ред. Примечание: Хотите узнать больше? Свяжитесь с исполнительным директором CFA Джимом Бэти по телефону 866-232-9255 или по электронной почте [email protected]. CFA является национальной ассоциацией, миссией которой является поддержка подрядчиков по монолитным работам в качестве голоса и признанного авторитета в индустрии строительства жилых домов. ACI 332-14 можно получить, связавшись с CFA или посетив Американский институт бетона (www.concrete.org) и заказав в их книжном магазине.

Каталожные номера:

1. Жилищные нормы и правила для конструкционного бетона (ACI 332-14) и комментарии, опубликованные Американским институтом бетона, 38800 Country Club Drive, Farmington Hills, MI 48331 | Телефон: 248-848-3700 | www.concrete.org

2. Международный жилищный кодекс 2012 г. для домов на одну и две семьи, опубликованный Советом по международным нормам, Inc. , 4051 West Flossmoor Road, Country Club Hills, IL 60478-5795 | Телефон 1-888-422-7233 | www.iccsafe.org

Эта статья была первоначально опубликована 11 июня 2015 г.

[ВИДЕО] 10 лучших историй о строительстве на этой неделе: это самый американский пикап

Технология Water Intelligence снижает риски и затраты, связанные с повреждением водой в строительстве

Строительство фундамента на скале у моря

Советы по заливке бетонного фундамента в холодную погоду

Вместе мы в большей безопасности: меры безопасности на бетонной площадке

Giatec сокращает время калибровки датчика благодаря автоматическому определению состава бетонной смеси: датчик зрелости SmartRock Pro

Получение награды Top Concrete Contractor за лучшую продукцию 2023 года (срок продления)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помочь бетонным подрядчикам, есть несколько, которые выделяются среди остальных своими инновациями и преимуществами. Срок ПРОДЛЕН до 20 февраля 2023 г.

Каков правильный метод утилизации бетонного раствора?

Утилизация бетонного раствора поможет сократить количество отходов и повторно использовать воду.

Minnich Updates A-1CL Сверло с дюбельным штифтом для бетонных работ

Сверло A-1CL с дюбельным штифтом — это сверло для плиты, которое обеспечивает горизонтальное, вертикальное и наклонное сверление под углом 35 градусов.

Bosch переходит на аккумуляторную платформу 18 В с 32 новыми аккумуляторными инструментами

В преддверии выставки World of Concrete 2023 ассортимент аккумуляторных инструментов на 18 В предлагает рабочим решения для бетонных, деревообрабатывающих и других работ, разработанные специально для самых тяжелых работ.

Гидравлический отбойный молоток Brokk BHB 1500 для тяжелых работ по сносу зданий

Обладая максимальной ударной силой 3050 Дж/Нм, BHB 1500 является самым мощным вариантом в линейке гидравлических отбойных молотков Brokk.

Гидравлический отбойный молоток Brokk BHB 1300 для разрушения тяжелого бетона

Этот универсальный гидравлический отбойный молоток, совместимый с роботом для сноса Brokk 900, имеет скорость 400–900 ударов в минуту, применимую для разрушения гранита и аналогичных типов камней или поверхностей.

Разравнивайте больше и разравнивайте быстрее с помощью SCREEDSAVER ULTRA PLUS

Сверхмощная стрела с вылетом до 20 футов и сверхмощная головка разравнивающей плиты 14 футов 6 дюймов позволяют бетонным подрядчикам стяжка больше и стяжка быстрее, чем когда-либо прежде.

Makinex запускает новое строительное оборудование

Компания планирует представить портативный силовой блок мощностью 6 киловатт, электрогенератор мощностью 32 кВт, 480 В, смесительный ковш MS 100 и вакуумную насадку для тележки отбойного молотка.

Brokk Showcases Робот-разрушитель Brokk 70

Оснащенный гидравлическим отбойным молотком BHB 105 с ударной силой 159 Дж, Brokk 70 может быть оснащен несколькими функциями, включая распыление воды для подавления пыли и воздушное охлаждение для жарких сред.

Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, и некоторые из них выделяются среди остальных своими инновациями и преимуществами. Срок ПРОДЛЕН до 20 февраля 2023 г.

Каков правильный метод утилизации бетонного раствора?

Утилизация бетонного раствора поможет сократить количество отходов и повторно использовать воду.

Как защитить бетон во время заливки в холодную погоду

Бетонирование в холодную погоду требует от подрядчиков поддержания минимальной температуры бетона для обеспечения надлежащего набора прочности и отверждения.

Выбор правильного инструмента — это просто

Пока у нас нет универсального инструмента, знание того, с чем вы работаете, является ключом к выбору правильного инструмента и экономии времени, денег и головной боли.

MBW предлагает новую рукоятку Power Pitch Trowel

С заботой о безопасности подрядчика этот продукт позволяет оператору перемещать лезвия, не отрывая рук от рукоятки.

Как защитить фундаменты от почв и грунтовых вод?

🕑 Время чтения: 1 минута

Фундамент является неотъемлемой частью конструкций и сильно влияет на структурную целостность конструкции. Фундаментные конструкции обычно подвергаются различным формам воздействия подземных вод и грунтов, поэтому необходимо принять необходимые меры защиты.

Содержание:

• Как защитить фундаментные конструкции от воздействия почвы и грунтовых вод?
  • Причины воздействия на фундаментные конструкции
  • Таблица-1: Типы фундаментов и причины нападений
  • Исследование почвы и грунтовых вод
  • Защита бетонных фундаментных конструкций от воздействия грунта и грунтовых вод
  • Защита от сульфатного воздействия
  • Защита Бетонный фундамент против воздействия органических кислот на почву и подземные воды
  • Защита бетонного основания от химических и промышленных отходов
  • Защита стальных свай от коррозии
  • Защита деревянных свай

В этой статье рассматриваются следующие аспекты воздействия вредных элементов в почвах и грунтовых водах на фундаментные конструкции:

• Причины атак
• Разведка почв и подземных вод
• Защита бетонных фундаментных конструкций от воздействия грунта и грунтовых вод
• Защита стальных свай от коррозии
• Защита деревянных свай

Причины нападения на фундаментные конструкции

Существуют различные типы атак, от которых могут пострадать различные типы фундаментов. Ниже приведены различные причины атак, от которых могут пострадать и, следовательно, быть повреждены различные типы фундаментов, а именно бетонный фундамент, стальные сваи и деревянные сваи.

Таблица-1: Типы фундаментов и причины атак

Типы фундаментов	Причины приступов
Бетонная конструкция	Химические отходы и сульфаты в грунте, эрозия и механическое истирание, рис.-1
Стальные сваи	Определенные условия окружающей среды могут привести к коррозии, рис. 2
Деревянные сваи	Наличие организмов в почве и воде может привести к гниению деревянных свай, кораблей или льду или другим плавучим объектам, вызвать истирание, возможны серьезные повреждения из-за движения гонта в случае, если фундамент подвергается воздействию волн, рис.-3 и рис.-4

Степень поражения зависит не только от концентрации вредных элементов в почве, но и от климатических условий и изменения уровня грунтовых вод.

Рис.1: Сульфатное воздействие на бетонную конструкцию фундамента

Рис.2: Коррозия стальных свай

Рис.3: Деревянные сваи, использованные при строительстве моста

940013 Древесина Рис. Свая

Разведка почв и подземных вод

Очень важно определить уровень грунтовых вод и колебание и наличие агрессивных веществ в почве, так как соответствующие меры защиты могут быть предложены исходя из состояния площадки, на которой построен фундамент. Обычно для химического анализа берут пробы грунтовых вод, нарушенного и ненарушенного грунта. Напорные трубы могут быть помещены в скважины на достаточное время для получения необходимых данных и определения уровня грунтовых вод. Таким образом, можно не только определить колебания грунтовых вод, но и получить средний уровень грунтовых вод. Необходимо получить достаточно данных, чтобы правильно указать содержание сульфатов и оценить изменения содержания сульфатов по мере увеличения глубины. Это связано с тем, что на основе неадекватных данных могут рассматриваться неэкономичные меры защиты.

Рис.5: Определение уровня грунтовых вод

Защита бетонных конструкций фундамента от воздействия грунта и грунтовых вод

Основным фактором, приводящим к износу бетонного основания, является агрессивное воздействие сульфатов, присутствующих в почве и грунтовых водах. Помимо воздействия сульфатов химические отходы, органические кислоты, специфические вредные заполнители, коррозия арматуры и воздействие моря могут вызвать повреждения бетонного основания. В следующих разделах будут объяснены жизнеспособные меры защиты, которые можно использовать для защиты бетонной конструкции фундамента от воздействия почвы и грунтовых вод.

Защита от сульфатной атаки

Существует несколько методов, которые можно использовать для защиты бетонных конструкций фундамента от атак. В соответствии с классификацией ASTM, портландцемент типа II может обеспечить достаточную устойчивость к сульфатному воздействию, а портландцемент типа V обладает высокой устойчивостью к сульфатному воздействию. С наиболее серьезной сульфатной агрессией почвы и грунтовых вод можно справиться, используя суперсульфатный и высокоглиноземистый цемент. Несмотря на то, что цемент с высоким содержанием глинозема может пострадать от конверсии, которая представляет собой внезапное снижение прочности бетона на сжатие, эту проблему можно решить, и в таком бетоне сохраняется остаточная прочность, когда он испытывает конверсию. Показателем высокой конверсии глинозема является снижение сульфатостойкости бетона. Меры по предотвращению высокой конверсии глинозема включают в себя отказ от применения высокого процентного содержания цемента, защиту бетона от нагрева, недопущение отверждения паром и защиту бетонных свай от солнца на складских площадках с использованием надлежащего затенения. Для нормального строительства фундамента в районах с высокой концентрацией сульфатов может быть достаточно подходящего уплотнения сульфатостойкого цемента, тогда как в суровых условиях следует использовать защитную мембрану. Рекомендуется применять и обертывать бетонную подушку и ленточный фундамент пластиковыми листами или битумом. Для защиты монолитных и забивных бетонных свай можно использовать прочную пластиковую пленку, и этот защитный слой может быть разорван креплениями. Таким образом, вместо него можно использовать оцинкованный гофрированный цилиндрический листовой стальной лист или жесткие трубы из ПВХ, но это будет дороже.

Защита бетонного основания от воздействия органических кислот в почве и грунтовых водах

В торфяных почвах и воде могут присутствовать природные кислоты, а свободная серная кислота может образовываться в результате окисления пирита или марказита. Первый тип менее агрессивен, если обеспечен непроницаемый бетон, тогда как последний очень вреден для бетона. Высокое содержание сульфатов и значения pH используются как признак наличия свободной серы, и на основе значений pH рекомендуются меры защиты. Например, если значение рН равно 6 или больше, никаких мер принимать не требуется, но меньшие значения потребуют использования сульфатостойкого цемента, быстротвердеющего цемента в сочетании с летучей золой или молотым гранулированным доменным шлаком обеспечат желаемое защита.

Защита бетонного основания от химических и промышленных отходов

В химических производствах и свалках могут присутствовать вредные химические вещества. С этим материалом трудно иметь дело, поскольку концентрация химикатов может варьироваться, а их идентификация значительно затруднена. Поэтому, если на строительной площадке присутствуют агрессивные химические вещества, такие как кислотные отходы, то рекомендуется использовать свайный фундамент, состоящий из сборной железобетонной оболочки, полой внутренней части с размещенной и заполненной бетоном трубой из ПВХ и внешней оболочкой в ​​качестве жертвенного фундамента. по длине шахты в грунте, загрязненном химическими отходами.

Защита стальных свай от коррозии

Стальные сваи могут страдать от коррозии в грунтах и ​​грунтовых водах, поскольку и воздух, и вода являются основными условиями возникновения коррозии стальных свай. Обычно одни участки стальной сваи действуют как анодные участки, а другие — как катодные. Следовательно, ржавчина будет образовываться в катодных областях, а точечная коррозия будет создаваться в анодных областях. Коррозия стальных свай в почве и грунтовых водах является серьезной проблемой, и ее необходимо решать должным образом. В следующих разделах будут кратко рассмотрены меры, рекомендуемые для защиты стальных свай в почве и грунтовых водах от коррозии.

Защита от окраски стальных свай

В этом методе сначала используется пескоструйная или пескоструйная обработка конструкции, чтобы добиться состояния белого металла. После этого на чистую металлическую поверхность наносится слой грунтовки из силиката цинка толщиной 50-75 мкм. Наконец, в качестве верхнего слоя используется эпоксидная или виниловая окраска. Следует помнить, что грунтовка должна гармонировать с финишным покрытием. Защита обработкой краской применяется для участков морских сооружений выше зоны заплеска. Наконец, следует иметь в виду, что лакокрасочное покрытие неприменимо для длительного срока службы конструкции в зоне брызг. Таким образом, рекомендуется ввести либо стальные пластины для защиты конструкции, либо увеличить толщину стальных свай.

Рис. 6: Коррозия стальных свай в морских условиях

Катодная защита стальных свай

Применение характеристического электрохимического потенциала металлов лежит в основе системы катодной защиты. В этом методе конструкция превращается в катодную, что предотвращает миграцию металлов из конструкции в почву, грунтовые воды или любой раствор. В методе катодной защиты может использоваться система электропитания или расходуемый анод. В первом случае аноды имеют форму крупных кусков углерода или кусков железного лома. Генератор постоянного тока или другое подходящее средство используется для обеспечения постоянного тока, необходимого для протекания от анода к катоду. Следует отметить, что при минимизации открытой поверхности конструкции потери анода будут снижаться, а требования к источнику питания будут снижены. Что касается применения расходуемого анода, то он состоит из значительно больших масс анодных металлов, которые подвергаются коррозии, обеспечивая защиту в течение всего срока службы конструкции. Поэтому расходуемые аноды могут нуждаться в замене через некоторое время, особенно в морской среде. При этом электродвижущая серия расходуемого анода должна быть больше, чем у защищаемой конструкции. Наконец, считается, что использование расходуемого анода в морских сооружениях более целесообразно по сравнению с подходом к электроснабжению, поскольку для последнего требуются кабели, которые могут быть повреждены кораблями или другими объектами. Однако замена расходуемого анода требует подводной замены, которую нелегко провести.

Рис.7: Катодная защита стальной сваи с помощью источника питания

Рис. 8: Протекторный анод для защиты стальной сваи в воде

Защита деревянных свай

Древесина используется в качестве свай, раскосов и ограждений в морских условиях, поэтому гниение древесины под действием биологических организмов весьма вероятно. Однако, когда древесину закапывают, на нее редко влияют такие испорченные факторы, при условии, что она поддерживается во влажном состоянии. Более того, если древесину подвергнуть частичному увлажнению и просушке, то она серьезно испортится. Такая ситуация может возникнуть при использовании заглубленных деревянных свай в районах с изменением уровня грунтовых вод. Наконец, существует ряд мер защиты, которые можно использовать, чтобы избежать повреждений свайной древесины. В следующих разделах эти меры будут объяснены.

Защита деревянных свай креозотом

Сообщается, что использование креозота для пропитки деревянного фундамента является весьма эффективным способом предотвращения порчи древесины из-за биологических и других вредных воздействий. Пропитка креозотом повысит способность деревянных свай простоять в течение более длительного времени, и эта жидкость считается наиболее благоприятной среди всех других типов жидкостей, используемых для защиты древесины, например, водорастворимых и растворимых типов. Эффективность креозота выше в случае с хвойной древесиной по сравнению с лиственной. Это связано с тем, что в первом случае креозот может быть пропитан на большую глубину по сравнению со вторым случаем. Сообщается, что глубина пропитки 75 мм может быть достигнута в случае с мягкой древесиной, в то время как твердая древесина не может быть пропитана должным образом, поэтому она должна находиться под постоянным давлением в течение некоторого времени, пока не будет достигнута разумная обработка. Наконец, из-за того, что твердая древесина не может быть обработана должным образом, рекомендуется соответствующим образом обработать отверстия для болтов креозотом.

Рис. 9: Пропитанная креозотом древесина

Защита деревянных свай бетоном

Такой подход рассматривается в том случае, если использование креозота не дает требуемого конечного результата. Например, креозот нельзя использовать в условиях изменения уровня грунтовых вод. Если уровень грунтовых вод значительно глубок, то рекомендуется использовать составную сваю, что означает, что нижняя часть сваи полностью погружена в воду, то есть деревянная, тогда как верхняя часть будет бетонной. Однако, когда глубина уровня грунтовых вод достаточно мала, свая срезается и на этом уровне грунтовых вод размещается крышка сваи. На рис. 7 показано использование бетона для сохранения деревянной сваи и увеличения срока ее службы.

Рис.10: Использование бетона для предотвращения повреждения деревянной сваи. a рассматривается в случае глубокого уровня грунтовых вод, тогда как b применяется в случае мелководья

Защита деревянных свай от морского бурака

рекомендуется в первую очередь использовать древесину, которая может выдержать бурение, а не использовать деревянные сваи и обеспечивать защиту от такого риска.
