Виды, размеры и маркировка фундаментных блоков

Использование готовых бетонных элементов в строительстве – распространённая практика, которая даёт возможность сократить сроки и стоимость работ. При использовании этой технологии не нужно ждать застывания жидкой смеси, после укладки фундамента можно сразу переходить к возведению стен.

ФБС (фундаментные блоки сплошные) используются для сооружения оснований, стен подвалов, несущих опорных конструкций. Изготовить такие элементы можно только в производственных условиях с применением технологии вибропрессования. Компания-производитель «Мир бетона» предлагает купить блоки ФБС с доставкой по Анапе. Заводские изделия изготавливаются из бетонных смесей высоких марок, имеют чёткую геометрию и ровные грани, что обеспечивает лёгкий монтаж.


Классификация блоков ФБС

Требования к блокам определяет ГОСТ 13579-78.

Так как эти элементы предназначены для сооружения фундаментов и других ответственных конструкций, для их изготовления применяют тяжёлые, силикатные, керамзитовые бетоны с показателем плотности не меньше 1800 кг/см3. Согласно нормативам, изделия выпускаются в трёх видах:

  • ФБС (сплошные). Изготавливаются из бетона высоких марок, имеют наилучшие прочностные характеристики, предназначены для обустройства ленточных сборных фундаментов.
  • ФБВ (с вырезом). Аналог сплошных изделий с продольным вырезом для прокладки коммуникаций и проводов.
  • ФБП (пустотные). Имеют направленные вниз квадратные пустоты для уменьшения массы и облегчения процесса укладки. Применяются для возведения менее ответственных конструкций, внутренних стен подвалов.

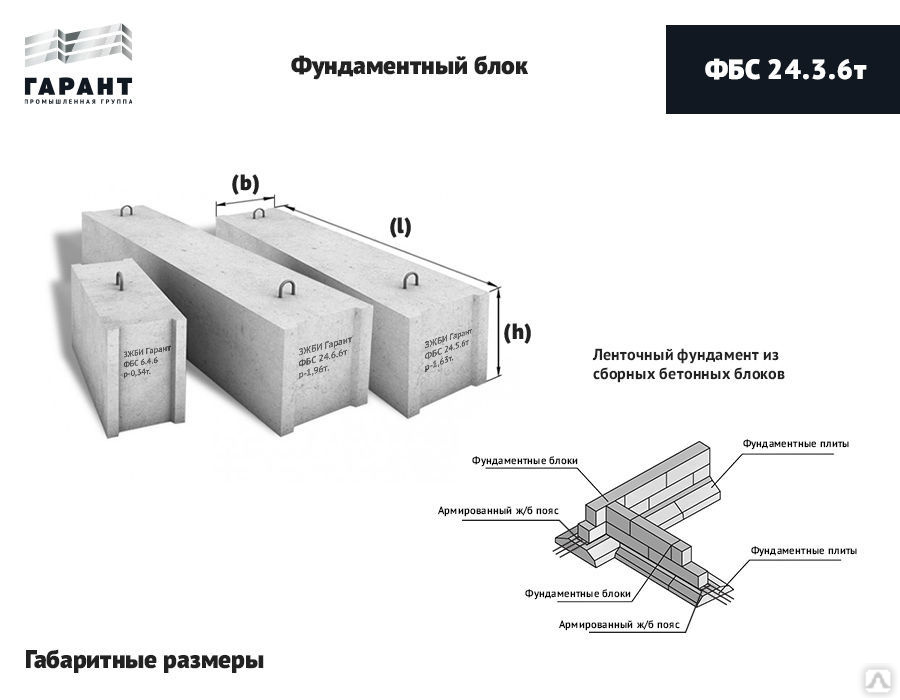

Стандартом предусмотрено несколько типоразмеров ФБС, которые соблюдаются всеми производителями (чистые размеры по длине и высоте на 2 см меньше, эта величина предусмотрена на стык между элементами):

  • длина – 0,9/1,2/2,4 м;
  • высота – 0,3/0,6 м;
  • ширина – 0,3/0,4/0,5/0,6 м.

ГОСТ допускает выпуск крупногабаритных нестандартных изделий под заказ.

Расшифровка маркировки

Обычно при возведении строений используется несколько типов ФБС-блоков. Чтобы предотвратить появление ошибки при заказе, необходимо составить план раскладки и рассчитать требуемое количество элементов. В буквенно-цифровой маркировке указана вся необходимая информация:

  • вид блока;
  • размеры в последовательности длина/ширина/высота в дециметрах;
  • тип используемого бетона.

Примеры обозначений:

  • ФБС-24.3.6 – Т – сплошной, габариты 24*3*6 дм, из тяжёлого бетона;
  • ФБП -24.4.6 – С – пустотный, размеры 24*4*6 дм, из силикатного бетона.

В компании «Мир бетона» можно купить разные материалы для индивидуального и промышленного строительства: готовые смеси, растворы, бетонные изделия. Фундаментные блоки 24.3.6 и 24.4.6 – самые востребованные типоразмеры для обустройства ленточных оснований в частном домостроении. Блочные элементы нашего завода имеют высокие показатели влагостойкости, могут применяться на водянистых грунтах. Неограниченный срок службы ФБС позволяет использовать изделия для строительства капитальных сооружений.

  • Предыдущая статья Чем отличается бетон от цемента?
  • Следующая статья Все о товарном бетоне

Что ещё почитать

Для чего применяют «легкий бетон»?

Легкий бетон обладает плотностью не выше 1800 кг/м3. При его применении на 20% уменьшаются расходы на замес, и на 50% снижается трудоемкость.

Обзор популярных добавок для бетона

Введением в раствор добавок можно изменить его физико-химические свойства, чтобы облегчить работу с материалом в нестандартных или экстремальных условиях.

Пропорции цементного раствора для кладки кирпича

В строительстве применяются различные строительные растворы: цементный, известковый, цементно-известковый раствор. Основное различие между ними заключается в виде используемого вяжущего вещества.

Размеры по ГОСТу- Таблица +Видео монтажа

Фундаментные блоки строительные, или проще ФБС, в наше время самые распространенный вид железобетонных изделий. Готовые блоки проще и дешевле закладывать в фундамент дома, чем заливать сплошным бетоном и ждать пока он застынет. Блок ФБС используют для строительства цокольных стен и подвалов.

[contents]

Содержание:

  • 1 Виды ФБС блоков для фундамента
    • 1.1 Маркировка фундаментных блоков
    • 1.2 Таблица размеров ФБС блоков
    • 1.3 Выбор фундаментных блоков для строительства

Задача  ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют применять при влажном, вязком грунте.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

  • Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
  • ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
  • БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
  • ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200.

Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

Например, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Размер фундаментных блоков ФЛ определяет ГОСТ 13580-85.

Таблица размеров ФБС блоков

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

  • грунт и его устойчивость;
  • площадь фундамента;
  • материал, используемый для кладки и стен здания;
  • габариты и вес постройки;
  • толщина стен и их длина.

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.

Типы фундаментов — Lancaster PA WIN Home Inspection Elizabethtown

В нашем районе мы обычно видим 4 основных типа фундамента: бутовый/каменный, бетонный блок, монолитный бетон и бетонная плита. Цель фундамента дома — поддерживать вес дома (включая каркас, людей и вещи в доме, снег на крыше и т. д.) и распределять его по земле.

Дома, построенные в 1920-х, а иногда и в 1930-х годах, в нашем районе, как правило, имеют фундаменты из бутового камня. Их также называют полевыми камнями или каменными фундаментами. После того, как в земле был выкопан подвал или подвальное помещение, скалы прибл. 2 ~ 4 ‘в окружности были сложены, чтобы сформировать фундаментную стену. Затем для заполнения промежутков использовались более мелкие камни. Затем для заполнения еще меньших промежутков использовались еще более мелкие камни, и по пути все было зацементировано. Во многих случаях внешняя и внутренняя стороны стен фундамента были обработаны; Думайте о парге как о штукатурном покрытии стен фундамента. Паргинг обеспечивает некоторую защиту стены. Со временем нагар иногда портится (чаще всего это косметический) и поддается ремонту.

Обычный фундамент из щебня/камня в доме до 1920-х годов. Некоторые из паржей со временем немного ухудшились, что является обычным явлением.

При правильном уходе резино-каменные фундаменты могут служить долго, о чем свидетельствуют многие старые дома в нашем районе. Трещины можно заделать, а любой свободный камень следует залатать или засыпать, чтобы предотвратить проникновение грызунов/насекомых, а также обеспечить необходимую поддержку части фундамента вокруг пустоты и над ней. Иногда вы увидите старые дома с частями фундамента, представляющими собой комбинацию резины, камня и кирпича.

Бетонные блоки были изобретены в конце 1800-х годов, но только в 1920-х годах блочные фундаменты начали появляться в наших краях. На тот момент эти блоки были сделаны из цемента и угольной золы, которая служила наполнителем; это шлакоблоки. К 1930-м годам шлакоблоки больше не производились, а бетонные блоки (также известные как блоки бетонной кладки или CMU) были нормой. По какой-то причине многие люди неправильно называют современные бетонные блоки «шлакоблоками», что неверно, поскольку в современных КМУ нет шлакоблоков. Термины «шлакоблок» и «бетонный блок» не являются взаимозаменяемыми. Шлакоблоки были легче бетонных блоков. Бетонные блоки намного прочнее шлакоблоков. Визуально шлакоблоки выглядят значительно иначе, чем бетонные блоки, и имеют множество мелких пустот в них, тогда как бетонные блоки значительно более «цельные».
Наиболее распространенный тип фундаментной стены в нашем районе. Стена из бетонных блоков.

Бетонные блоки следует использовать только с внутренними пустотами, направленными вверх и вниз; в этой ориентации блоки наиболее прочны. Время от времени я нахожу бетонные блоки, используемые в качестве опор под готовыми домами, но кто-то устанавливал блоки по бокам, делая видимыми пустоты (идут горизонтально). В этой ситуации блоки являются самыми слабыми и могут выйти из строя при некоторых обстоятельствах.

Фундамент из бетонных блоков был нормой около 75 лет. По периметру дома устанавливается бетонный цоколь. Затем блоки устанавливаются и закрепляются друг на друге методом бегущей связки. Когда раствор затвердевает (обратите внимание, я не сказал «высыхает»), он может немного сжиматься, поэтому иногда вы можете увидеть несколько тонких горизонтальных трещин, глядя на застывшую блочную стену фундамента. Ступенчатые трещины (напоминающие, например, лестницу) шириной более ¼ дюйма, диагональные или вертикальные трещины, однако, свидетельствуют о возможных проблемах с фундаментом. В некоторых случаях либо стена может иметь частичную выпуклость около центра, либо вся стена не отвесна. Это может указывать на чрезмерное вдавливание (боковую нагрузку) снаружи из-за воды или веса земли снаружи стены. В каждом случае требуется срочная оценка квалифицированным специалистом. Продолжение движения стены может привести к разрушению фундамента, что требует капитального ремонта.

С 1990-х годов в новых домах все более популярными стали заливные бетонные фундаменты. Есть 2 разновидности: (1.) налитые на месте и (2.) изготовленные за пределами предприятия.

Строительная площадка, где монтируется фундамент SuperiorWalls®.

Для залитых на месте стен фундамента собираются внутренние и внешние боковые опалубки, устанавливается арматура для придания готовому фундаменту дополнительной прочности, а затем между опалубками заливается бетон. Вибрационный инструмент используется для удаления пузырьков воздуха из жидкого бетона. После того, как бетон застынет, формы снимаются, становится видна залитая стена, и можно приступать к возведению каркаса. Поскольку требуется множество бетоновозов, чтобы обеспечить достаточное количество бетона для залитых стен среднего дома, вы часто будете видеть тонкие цветовые различия в виде почти горизонтальных или диагональных линий на готовых стенах, и это просто немного разные смеси из двух разных цементовозов. встретились при заливке в формы. Стены фундамента из литого бетона, как правило, прочнее, чем стены фундамента из бетонных блоков, а также имеют тенденцию быть более устойчивыми к прохождению воды через стены. Имейте в виду, что цемент и бетон — это не одно и то же. Бетон состоит из цемента, а также заполнителя (например, мелкого камня) и воды.

Стены из литого бетона изготавливаются за пределами площадки, доставляются на место работы грузовиками и опускаются на место (опять же на отвердевший бетонный цоколь) с помощью крана. Отдельные стены или панели скрепляются болтами, а швы герметизируются специальным герметиком. SuperiorWalls® — это распространенный бренд, который мы находим в нашем регионе, поскольку они производятся в Эфрате и поставляются на многие рабочие места по всей стране. SuperiorWalls® также имеют изоляцию из холодного пеноматериала (обычно светло-голубого цвета), установленную с внутренней стороны, что обеспечивает коэффициент R.

Наименее распространенный тип фундамента в наших краях – бетонная плита. Хотя фундаменты из бетонных плит очень распространены в более теплом климате, например, во Флориде и Аризоне, они менее распространены в ПА для домов. Вы можете думать о плитном фундаменте как о большом толстом бетонном патио с домом над ним. Под бетоном находится пароизоляция, а в плите — проводка, воздуховоды, водопровод и арматура. Из-за того, что наша линия замерзания составляет ок. На 36 дюймов ниже уровня земли бетонные плиты менее распространены в нашем районе. Подобно заливаемым стенам фундамента, цементовозы прибывают на площадку, бетон заливают в формы с коротким периметром и дают ему застыть. После того, как произошло достаточное отверждение, можно начинать каркас дома и т. д. Фундаменты из бетонных плит, как правило, дешевле, чем стены из бетонных блоков или залитых фундаментов, поскольку требуется небольшое раскопки, поскольку нет подвала или подвального помещения, которое можно было бы выкапывать.
На этой фотографии показана недавно залитая бетонная плита. Обратите внимание на кабелепровод для прокладки проводки, сантехники и т. д.

См. наш полный список услуг на вкладке «Услуги» по адресу https://elizabethtown.wini.com

Мой полный список статей по техническому обслуживанию и обслуживанию дома можно найти здесь.

© 2021 Мэтью Стегер

Мэтью Стегер, владелец/инспектор WIN Home Inspection, является сертифицированным инфракрасным термографом 1-го уровня, сертифицированным инспектором ASHI (ACI) и инженером-электриком. С ним можно связаться по телефону: 717-361-9467 или по адресу [email protected].

WIN Home Inspection предоставляет широкий спектр услуг по инспекции домов в Ланкастере, штат Пенсильвания, с 2002 года. Автором этой статьи является Мэтью Стегер, ACI — владелец WIN Home Inspection в Ланкастере, штат Пенсильвания. Никакая статья или ее часть не могут быть воспроизведены или скопированы без предварительного письменного согласия Мэтью Стегера.

Что они означают для вашего дома

Perma Pier

7 марта 2019 г.

Об авторе

Пусть #dirtnerd расскажет вам обо всем, что касается техасского ремонта грунта и фундамента.

Знание распространенных типов фундамента поможет вам понять, как защищена ваша коммерческая недвижимость или ваш дом. Это также поможет вам понять, как разные типы фундаментов могут показывать разные признаки разрушения фундамента.

Откуда вы знаете, какие проблемы с фундаментом делают необходимым ремонт фундамента на вашем участке? Чем лучше вы разбираетесь в распространенных типах фундамента, тем лучше вы будете подготовлены к обнаружению потенциального отказа фундамента.

Вот некоторые из наиболее распространенных типов фундаментов, которые помогут вам лучше всего защитить свои.

Бетонные фундаменты

В большинстве домов в Техасе, построенных за последние 50 лет, используется плитный бетонный фундамент. Морозостойкий бетон, в частности, полезен для защиты имущества от повреждений во время похолоданий. В некоторых случаях прямо под линией промерзания устанавливается Т-образный фундамент для обеспечения дополнительной поддержки.

Несмотря на то, что бетонные плиты распространены и при правильном выполнении обеспечивают прочное основание, иногда они могут треснуть. Чтобы этого не произошло, для фундамента могут потребоваться опоры, такие как столбы из плит.

Однако бетонный фундамент все еще может трескаться и сдвигаться. Они могут даже разрушиться, если под ними откроется брешь в почве, что может произойти, если собственность построена на расширяющейся почве или растворимой породе.

Кирпичный фундамент

Если у вас есть старый дом, построенный в начале 1900-х годов, велика вероятность, что ваш фундамент сделан из кирпича и раствора. Кирпич и раствор были популярны в то время для строительства фундаментных стен, особенно из красного кирпича.

К сожалению, красный кирпич и раствор со временем могут ослабнуть. Возможно, вы сможете обнаружить разрушение фундамента в самом кирпиче. Когда раствор начнет разрушаться, кирпичи отслоятся, и вы заметите, что стены наклонены или прогибаются.

В некоторых случаях проблема может быть настолько простой, что вы можете обратиться к специалисту по каменной кладке для ремонта кирпича и раствора. Однако, если ваши стены нуждаются в дополнительной поддержке, вам, возможно, придется обратиться к специалисту по ремонту фундамента, чтобы скрепить и укрепить кирпич.

Фундаменты из бетонных блоков

Бетонные блоки сделаны из камня или песка, что делает их тяжелее, чем шлакоблоки, которые не обладают достаточной прочностью, чтобы выдерживать давление. Недвижимость, построенная на фундаменте из бетонных блоков, действительно может прослужить некоторое время, если она построена должным образом.

Если они не построены должным образом, фундамент из бетонных блоков может впоследствии привести к множеству проблем. Во многих домах в Техасе нет подвалов, но если они у вас есть, крайне важно, чтобы подпорные стены были полностью запечатаны. В противном случае вода может попасть сквозь блоки и вызвать затопление подвала.

Другие потенциальные проблемы с фундаментами из бетонных блоков включают изгиб и наклон стен. Вода в почве вокруг вашего дома может вызвать повышение гидростатического давления, из-за чего ваши стены прогибаются или наклоняются.

Фундамент из шлакоблоков

Шлакоблоки считаются более слабыми, чем бетонные блоки, но они не обязательно являются плохим вариантом в зависимости от того, где построен дом. Дом, построенный на фундаменте из шлакоблоков, может быть безопасным, если фундамент установлен на твердом, уплотненном и ровном грунте.

Но, как и в случае с бетонными блоками, могут возникнуть проблемы, если установщики попытаются сократить путь или если основание, на котором построен фундамент, неровное. Шлакоблоки, которые не запечатаны должным образом, могут привести к просачиванию воды в здание и вызвать затопление и другие повреждения, вызванные водой.

Фундамент из шлакоблоков, построенный на неровной поверхности, также может иметь проблемы с осадкой. Усадка может привести к протечке, смещению и растрескиванию шлакоблоков. Тем не менее, если ваш дом или недвижимость построены на фундаменте из шлакоблоков, очень важно следить за своим домом на предмет любых шансов.

Рекомендуется регулярно следить за своим домом независимо от типа фундамента. Чем лучше вы знакомы со своим домом, тем лучше вы сможете определить, когда что-то повреждено. И чем быстрее вы обнаружите повреждение фундамента, тем больше вероятность, что вы сможете отремонтировать фундамент вместо полной замены.

Разрушение фундамента может стать серьезной проблемой, независимо от того, какой фундамент у вашего дома. Техас является домом для 60 различных типов почвы и есть некоторые проблемные типы почвы, которые могут привести к смещению вашего фундамента.

Хорошей новостью является то, что если вы ищете услуги по ремонту фундамента в Далласе-Форт-Уэрте, Остине, Хьюстоне или Сан-Антонио, Perm-Pier вам поможет. Чтобы узнать больше о наших услугах по ремонту фундаментов коммерческих и жилых домов или запланировать анализ грунта, запланируйте бесплатную оценку сегодня.
