Винтовые сваи для фундамента своими руками видео: Винтовые сваи для фундамента или забора своими руками. Фото и видео — Строительный портал ПрофиДОМ

Содержание

Как установить винтовые сваи своими руками (видео)

Опубликовано: 31.10.2019 в 14:08

Автор: admin

Категории: Статьи

Видео о том, как монтировать винтовые сваи своими руками, можно найти в интернете. Ролики на строительных сайтах помогают понять технологию новичкам и ориентируют в пошаговых действиях. Однако по видео нельзя полностью усвоить детали установки. Чтобы сделать прочный фундамент, необходима инструкция. Начинать нужно с изучения выбора свай и последовательности монтажа винтовых фундаментов.

Как выбрать винтовые сваи?

Перед покупкой нужно знать параметры и конструкцию. Винтовые сваи состоят из трех основных частей. Это: винт, стальной ствол и оголовок, изготовленные по государственному стандарту. Не все производители работают по ГОСТу, и на рынке много металлических опор низкого качества. Новички в строительстве, которые никогда не имели дела со сваями, могут запросто их купить. Если они дешевые, то недостатки у них точно есть. Мастера определяют их визуально.

Некачественные сваи изготовлены из тонкого металла. Они непрочные и имеют дефекты лопастей винта. Это одна из проблемных зон, на которую новички почти не смотрят. Для начинающих строителей все сваи выглядят одинаково. Дешевые стальные опоры приобретают для легких конструкций: ангаров, заборов, беседок без возможности демонтажа и установки в другом месте. Такие сооружения не слишком тяжелые, и тонкие сваи их удерживают. Если проблема в винте, можно ожидать разрушение фундамента. Нормальные винтовые сваи можно демонтировать несколько раз и использовать заново.

Где найти видео и как получить опыт монтажа свай?

Новички спрашивают, что лучше поможет освоить технологию установки винтовых свай: видео или опыт? Ценные знания получают во время процесса и просмотре. Поэтому в интернете востребованы записи с пошаговым вкручиванием винтовых стрежней. Выбирая ролик о том, как устанавливать свайные фундаменты, не нужно ориентироваться на опыт компаний, поскольку они используют спецтехнику. Надо найти видео на тщательно выбранном ресурсе, где работу выполняют вручную мастера. На видеохостингах такие ролики есть. Некоторое строительные порталы подбирают специально с пошаговыми этапами и развернутыми комментариями.

Чтобы получить практику в установке свай, записей с мастер-классами недостаточно. Только на реальном опыте новичок сможет узнать о тонкостях ввинчивания опор. Проделать такую работу несложно. Не надо сразу браться за строительство дома. Для начала подойдет монтаж свайного фундамента под пристройку или подсобку. При завинчивании опор новичок получает нужный опыт, а мастера есть возможность проанализировать свои ошибки.

Установка фундамента своими руками

Завинчивание стержневых опор проводят ниже уровня промерзания почвы. В среднем глубина замерзания грунта в России составляет 1,3-1,6 метра. Ее помогают установить геодезические исследования участка. Конструкции выбирают с учетом холодной зоны. В расчет идут: длина , диаметр изделий, несущая способность, толщина стенок. Одна свая выдерживает от 7 тонн нагрузки. Этапы монтажа:

Опоры обработают защитным раствором от коррозии. Иначе металл быстро разрушится в почве под воздействием влаги и кислот.
После ввинчивания концы выравнивают. После подрезки на поверхности остается примерно 50 см стального ствола.
К этому остатку привариваются оголовок.
Заливку свай бетоном выполняют для укрепления опор изнутри. Сваи, внутри которых бетон, почти вечны. Они могут служить полтора века.
Ростверк фундамента делают из дерева или металла. Стальная обвязка из швеллера более прочная. Для этого пластины и уголки приваривают к оголовкам или укладывают брус.

Винтовые сваи своими руками: видео об ошибках

В записи можно посмотреть моменты, где при установке допускаются погрешности. Ошибки при установке свай бывают разными. Такие оплошности допускают новички и неопытные мастера.

Существует целый список, которые часто приводят к уменьшению прочности фундамента. Одна из таких — установка сваи под углом к поверхности. Это происходит, когда мастер во время вкручивания опоры обнаруживает, что винт наткнулся на препятствие и дальше не идет. Не нужно ставить опору под наклоном, лучше выбрать другое место.

Часто при монтаже не делают заливку полости свай бетоном. Некоторые мастера заполнят трубу частично. Не стоит совершать такую ошибку, поскольку раствор нужен для стабильности и антикоррозийной защиты полости. Из-за его отсутствия она потеряет прочность, что ставит под угрозу всю постройку.

Ошибкой считают установку сваи в предварительно проделанное отверстие в земле. Особенность технологии состоит в том, что винт и лопасти утрамбовывают в грунт при вкручивании в землю. Если углубление уже готово, плотно спрессовать грунт вокруг ствола невозможно, и у сваи элементарно отсутствует стабильность. По этой причине ее не следует вывинчивать, чтобы отрегулировать высоту. Это приводит к разрыхлению грунта и проседанию. Земля под ней не выдерживает тяжесть строения. Не нужно забывать срезать технологические отверстия свай. Если длины не хватает, ее можно нарастить, сварочный шов и приваренный оголовок окрасить.

Рекомендуем посетить другие разделы сайта:

винтовые сваи для забора
винтовые сваи под фундамент
винтовые сваи для бани

Вернуться на главную страницу.

Фундамент на винтовых сваях + видео

Содержание

Материалы и инструменты для работ
Подготавливаем основание для фундамента
Немного о сваях для фундамента
Установка винтового фундамента пошагово
Подведем итоги

Часто нам нужно построить дом или другое здание, для которого не требуется наличие погреба или гаража. Ведь их устройство зависит от типа фундамента. Например, такая возможность предоставляется исключительно для ленточного фундамента. Но на его сооружение потребуется много материала, средств, времени и сил. Оптимальным решением является выбор в пользу фундамента на винтовых сваях. Преимущество такого основания в том, что вы можете соорудить все в короткие сроки, без особых трудозатрат и финансовых расходов. А что важнее, владелец сможет провести ряд работ своими руками.

Если вы заинтересовались, то наша статья поможет вам узнать, как сделать фундамент на винтовых сваях своими руками. Для вас мы подготовили не только перечень нужных материалов, но и подробную пошаговую инструкцию.

Материалы и инструменты для работ

Итак, чтобы выполнить работу по устройству свайного фундамента, необходимо иметь в арсенале некий список инструментов и расходных материалов. Некоторые из них простые, некоторые специфические, требующие определенных навыков. Поэтому если вы не умеете ими пользоваться, лучше нанять специалиста или друга, который имеет понятие.

Для монтажа винтовых свай потребуются:

колышки и веревка, чтобы выполнить разметку для фундамента;
лопата, уровень, рулетка, нивелир;
болгарка для резки свай;
бетонный раствор марки М300;
сами винтовые сваи (диаметр и вид лопастей выбирается согласно типу грунта и нагрузке на здание).

Чтобы выполнить обвязку, будь то металлическую или деревянную, нужно иметь следующие инструменты:

гаечный ключ и болтовой крепеж;
электрическую дрель со сверлами для металлических изделий;

сварочный аппарат.

Теперь, когда вы собрали все что нужно, можно приступать непосредственно к процессу монтажа свай для фундамента.

Подготавливаем основание для фундамента

Свайно-винтовой фундамент или винтовые сваи, можно использовать для любого типа грунта. Именно за это так ценят данный вид основания. Если у вас проблемный пучинистый грунт, то это идеальное решение. Исключением является скалистый грунт с камнями. Принцип винтовой сваи прост: опора ввинчивается в землю на нужную глубину (ниже промерзания грунта и грунтовых вод), а поверх делается обвязка. Опоры монтируются на углах здания и по периметру в участках с высокой нагрузкой, а поверх делается обвязка. За счет этого вы можете добиться ровного основания даже на неровной поверхности.

Итак, с чего же начинаются наши работы. Первым делом делается план. Если вы строите дом, то он уже должен у вас быть. Конструкция дома рассчитывается, а также выясняется нагрузка на опоры. После этого можно выполнять земельные работы.

Обратите внимание! Ниже приводиться схема, которая поможет вам определить глубину и нагрузку на различных типах грунта.

Для начала расчистите участок, чтобы вам ничего не мешало: деревья, кусты, куча мусора, другие ненужные постройки. Участок должен быть чистым. После этого выполните разметку, ориентируясь на план здания и самого фундамента. Для этого вам нужно воспользоваться уровнем, колышками, нивелиром и веревкой. Работу следует выполнить с точностью, так как от этого зависит правильность формы будущей постройки. Погрешность, которую можно допустить, равняется 2 см.

Важно знать, что сваю обязательно устанавливать на углу помещения и на узловых местах. Кроме того, одну сваю нужно добавить по центру несущей балки, а также закрыть пролеты. Это поможет распределить нагрузку по всей поверхности грунта, не нагружая фундамент. Ниже на схеме вы можете увидеть, как сконструирован правильный фундамент на винтовых сваях.

Немного о сваях для фундамента

Сразу хочется сказать, что экономить на элементах фундамента никак нельзя! Это будет неоправданно, так как последствия будут критическими. Срок эксплуатации снижается в разы, а сам дом долго не простоит. Ведь речь идет о металлических сваях, которые должны быть полностью защищены от коррозии, без царапин и т. д. Иначе они поржавеют и разрушаться. А никто не хочет испортить свой дом. Поэтому используйте новые и надежные сваи.

Что касается диаметра, то для дачных построек подойдут опоры сечением 110–170 мм, толщина стенок которых 4 мм и больше, а лопасти – 25 см. Для серьезных конструкций рекомендуется использовать изделия диаметром 170–270 мм, с толщиной стенок от 6 мм и лопастями 40 см и больше. Важно, чтобы металл был покрыт антикоррозийным средством.

Длина же выбирается исходя из типа грунта, точек промерзания и пролегания грунтовых вод.

Установка винтового фундамента пошагово

После того как вы сделали разметку, можно приступать к основной части работ. Все можно сделать за несколько дней, но понадобится помощь. Итак, начнем разбирать пошаговую инструкцию:

В местах, где будут ввинчиваться сваи, сделайте небольшое углубление (лидер-лунка). Достаточно снять верхний плодородный слой. Не стоит сильно углубляться, так как преимущество винтовой сваи в том, что при вкручивании, грунт под ней не разрыхляется, а уплотняется. Поэтому снимите слой в 10–15 см, шириной больше за лопасть опоры на 3 см. Так, вам будет легче работать. Сделайте это для всех точек.
Теперь можно ввинчивать сваю в грунт. Для этого попросите помощи. Основана задача – сделать все ровно, перпендикулярно поверхности земли. Самое важное – правильно начать, а дальше свая по направлению будет углубляться. Поэтому один из вас должен выровнять сваю, держа ее перпендикулярно, а другой (лучше двое) начнут ввинчивать ее в грунт.
Для удобства используются специальные штанги, работающие по принципу штопора. Если вы открывали вино, то вы должны понимать, как это работает. При этом проверяйте, ровно ли она установлена.
Когда свая достигла нужного уровня (вы можете заранее нанести отметку на трубу), можно приступать к работе с другой. Если грунт хороший, то работа выполняется быстро. Тем более с помощниками. Работайте до тех пор, пока не зафиксируете все опоры.
Затем все части фундамента выравниваются по горизонту. Все излишки можно отрезать болгаркой. Поверхность должна быть ровной, используйте нивелир.
Теперь приготовьте бетонный раствор и залейте его в полость сваи. Так, прочность увеличится в разы.
Используя сварочный аппарат, приварите к каждой опоре пластину из металла, толщина которой не меньше 8 мм. Она должна выступать за края сваи на 2–3 см с каждой стороны.

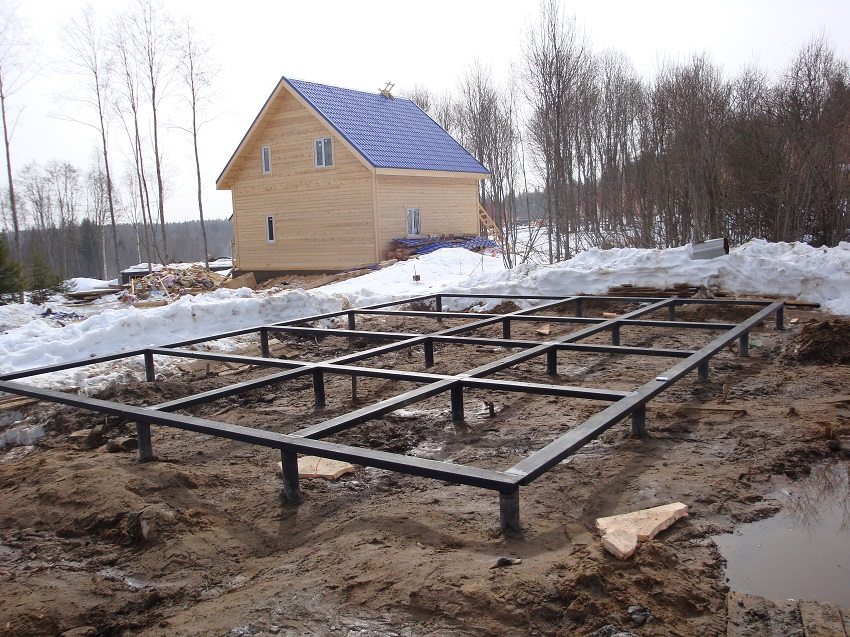

Осталось сделать обвязку. Здесь есть несколько вариантов. Обвязка может быть деревянной, металлической или из бетона. Выбор зависит от того, какие стены будет иметь ваш дом. Если постройка из бруса, то достаточно деревянной обвязки. Кирпичные небольшие постройки, пенобетонные или газосиликатные возводятся на металлическом основании. А тяжелые многоэтажные дома и коттеджи лучше делать на железобетонной обвязке. Ниже приводится схема, как крепить каждый из видов.

На этом все. Работа сделана быстро, качественно и без лишних проблем. Остается возвести коробку здания. Что касается «цоколя», пространства межу землей и обвязкой, то его можно зашить. Так, вы придадите дому прекрасный внешний вид и утеплите его.

Подведем итоги

Свайный фундамент – прекрасное решение. Несмотря на свою среднюю стоимость, он имеет высокие несущие способности. А тот факт, что вы сможете обустроить фундамент на любом типе грунта, делает свайно-винтовое основание идеальным вариантом. Мы уверенны, что эта инструкция поможет вам самостоятельно сделать качественный фундамент, без помощи специалистов. А еще больше информации вы можете узнать из этого видео.

Строим дом из пеноблоков своими руками
Плавающий фундамент
Опалубка для фундамента своими руками
Фундамент под печь в баню

Фундамент своими руками

Для любых работ по дому без бетона

Вам больше не нужно утомительно копать ямы, убирать груды земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

Выдвижные винты

Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

Неподвижные болты

Неподвижные заземляющие болты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

Установка саморезов с помощью ручного гаечного ключа

Отметьте положение шипом и с помощью установочного ключа заверните шуруп по спирали в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Установка саморезов с редуктором 1:20

Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

Как заземляющие винты остаются в земле? Шурупы проникают во время установки и уплотняют прилегающий грунт, тем самым укрепляя собственное положение.

Могу ли я сделать это сам? Да, вы можете накрутить набор для хобби самостоятельно, без посторонней помощи.

Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой способ без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине? Продавец предоставит вам инструмент для установки взаймы с возвращаемым депозитом, или вы можете купить его.

Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет? Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно засыпать сбоку щебнем с острыми краями от 2 до 5 мм.

Насколько толстый слой цинка на заземляющих винтах?
70 микрон (мкм)

Можно ли строить конструкцию на неровной местности? Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

Можно ли устанавливать заземляющие винты в непосредственной близости от стены? Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

Если на участке есть песок, свалка или болото? Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента? Да, вы можете завинтить заземляющий винт с помощью одного наконечника винта C и поворотного стержня (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.

Что делать, если на участке есть камни, мергели, сланцы, скалы? Рекомендуем предварительно просверлить отверстие сверлом SDS 20-30 мм в месте установки. Вы можете купить один компактный заземляющий винт и протестировать его в нескольких местах.

Какова несущая способность заземляющего винта? Производительность зависит от типа шнека и типа почвы и составляет 200-7000 кг на один шнек.

Спиральные сваи для палуб: плюсы, минусы и часто задаваемые вопросы | by Rise

Когда Мэтт планировал свою новую колоду, он хотел убедиться, что она будет очень долговечной и не требует особого ухода. Кто может винить его? Настилы представляют собой значительные первоначальные инвестиции, но легко выбрать материалы или сделать выбор, который подразумевает постоянное обслуживание и ремонт.

После того, как Мэтт выбрал термически модифицированную древесину в качестве материала для настила (смотрите это исследование в этом видео), пришло время выбрать вариант фундамента.

Любой, кто исследует фундаменты палуб, быстро столкнется с главным вопросом: винтовые сваи или бетонные сваи? По названию этой статьи очевидно, что выбрал Мэтт, поэтому, чтобы избавить вас от гугления, мы выложим здесь результаты его исследований. Продолжайте читать, чтобы узнать о плюсах, минусах и часто задаваемых вопросах о спиральных пирогах (винтовых сваях) для настила.

Винтовые сваи, или винтовые сваи, — это тип фундаментной системы, существовавший еще в 1800-х годах, что намекает на то, насколько долгий срок службы у этих вещей. По сути, это гигантские валы из оцинкованной стали с винтообразными фланцами, которые вкручиваются в землю. Они ввинчиваются в землю достаточно глубоко, чтобы крутящий момент, необходимый для их поворота, указывал на надлежащую несущую способность почвы.

Спиральные сваи

Обычно их устанавливают так, чтобы они проходили чуть ниже линии промерзания, но иногда они могут уходить даже на сотни футов в глубину в зависимости от состояния почвы.

Эти пирсы можно вбивать в большинство типов грунта, но твердая порода требует предварительного бурения, что также увеличивает ваши расходы. Каменистые почвы также подходят, но иногда вы можете столкнуться с достаточно большим камнем, чтобы начать процесс заново и переместить винт.

Установка винтовых опор для настила

Винтовые сваи устанавливаются очень быстро — это как мгновенный фундамент. Они работают в различных почвенных условиях, и их установка довольно экономична. Винтовые сваи имеют относительно низкую внутреннюю энергию и относительно ненавязчивы в окружающей среде.

Винтовые сваи просты в установке, но их не нужно делать своими руками. Для их установки вам понадобится специальная техника.

Спиральная опора, поддерживающая палубу

На родине Rise в Восточной Канаде — мы платим в среднем 250 долларов за стандартную винтовую опору. Эта цена включает в себя полную установку, кронштейны и небольшой технический отчет в конце, чтобы вы знали, что сваи имеют правильный размер, правильно затянуты и останутся в земле без смещения.

Некоторые из вас могут сказать, что это огромная цена за один пирс, и, возможно, вы правы. Но подумайте об этом: для сравнения, бетонный пирс, который является еще одним распространенным пирсом, на этот раз, где вырыта яма и залит бетон, вероятно, является наиболее часто используемой альтернативой для задних дворов и других пирсов.

Бетонный пирс, поддерживающий настил

Вот еще несколько цифр, которые нужно учитывать, если вы устанавливаете их для настила или большой конструкции.

Средняя стоимость материалов: 70 долларов США

Время установки: 2–3 дня

Стоимость рабочей силы: 30-230 долларов США — и это будет зависеть от используемого оборудования и времени на установку, которое зависит от состояния почвы.

Для тех, кто говорит: «Я собираюсь установить их сам», имейте в виду, что при установке бетонных опор многое может пойти не так. Сколько стоит для вас ваше время? Вам понадобится много этого для этой работы.

Итак, в конце концов, 250 долларов сейчас звучат не так уж и плохо, не так ли? Специально для того, чтобы быть уверенным, что ваш фонд никуда не денется!

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому при работе со спиральными сваями следует учитывать несколько моментов:

процесс заготовки и производства, и немного в транспортировке. Обычно они изготавливаются из стали и покрыты цинком и требуют источников высокой температуры. Однако один плюс заключается в том, что отходы в этом производственном процессе все еще довольно низки и в основном представляют собой обрезки. Тем не менее, общая потребляемая энергия для винтовых свай относительно низка, и это также благодаря очень простому процессу установки.

Надежность и долговечность также являются ключевыми факторами низкой ударопрочности винтовой опоры. Обычно они служат очень долго, и их долговечность обычно зависит от качества пирса, а также от почвы, в которой он находится.

Стальные пирсы практически не влияют на окружающую среду с точки зрения здоровья. Обычно мы смотрим на любое потенциальное выделение газа из материала или любое потенциальное загрязнение почвы, в которую они помещены. Это также хорошая причина выбрать оцинкованную отделку вместо окрашенной.

Вот кое-что, что я узнал о небольших сооружениях — такие вещи, как перголы или даже террасы на уровне земли, могут работать с этой опцией. Я называю эти самодельные винтовые пирсы. Вы можете найти их в большинстве местных хозяйственных магазинов примерно по 25–30 долларов за штуку (кстати, нестандартные кронштейны оплачиваются отдельно), и они работают по сути так же, как винтовые сваи, которые мы устанавливали ранее, но с одним большим отличием — вы можете установите их сами!

Самодельные винтовые сваи

Вам необходимо проверить местные строительные требования и узнать, подходят ли эти спиралевидные сваи для вашего проекта.

Глядя на них вблизи, видно, что они заметно меньше винтовых опор, которые мы установили для палубы. Другое большое неизвестное здесь заключается в том, действительно ли мы добились успеха в нашей установке — не зная фактического крутящего момента, необходимого для поворота сваи на место, мы на самом деле не знаем, какой вес эти сваи выдержат, поэтому вы можете только хочу рассмотреть их для небольших проектов. Еще одна вещь, которую я заметил с этими меньшими спиральными сваями, — это отделка с порошковым покрытием по сравнению с типичной отделкой из оцинкованной стали, которая используется для свай, и которая имеет преимущества долговечности по сравнению с краской.

Вы захотите привлечь подрядчика по установке винтовых свай на ранней стадии процесса — выбор правильного размера стволов свай может оказать большое влияние на стоимость вашего проекта, поэтому важно знать, где вы разместите сваи и сколько их потребуется. существенный.

В идеальном мире идеально провести геотехническую съемку перед установкой винтовых свай. Тем не менее, вы можете пропустить этот шаг для небольших проектов, таких как строительство настила или сценария, когда подрядчик по пирсу знаком с почвенными условиями в этом районе.

Убедитесь, что кронштейны, поставляемые со спиральными опорами, совместимы с вашим проектом, иначе вам, возможно, придется купить новый кронштейн, чтобы поддержать то, что вы строите

Дважды проверьте в местном строительном отделе, хорошо idea тоже, чтобы убедиться, что вы соответствуете всем требованиям к коду. Обычно признаком хорошего подрядчика по винтовым пирсам является тот, кто предоставит инженерную печать с работой, которую вам, возможно, потребуется принести в местный строительный отдел для подписания.
