Какой профиль использовать для перегородок из гипсокартона

Правильно выбранные монтажные профили для гипсокартона обеспечивают прочность и долговечность конструкции.

Выбирая профиль для перегородки из гипсокартона, необходимо учитывать все особенности и параметры используемых листов. Такие сооружения устанавливают в различных помещениях, и при возведении межкомнатных стен в комнатах со сложной геометрией стандартные ГКЛ придется резать. Монтаж как резанных, так и цельных листов требует наличия каркаса, отличающегося определенной жесткостью, которая зависит от качества выбранного профиля для стен. Зная, что для строительства перегородок из профилей потребуются изделия стоечные и направляющие, важно учитывать правила выбора тех и других.

Содержание

  • Разновидности изделий
  • Особенности изделий
  • Этапы выполнения работ
  • Особенности манипуляций

Разновидности изделий

Профиль для перегородок из гипсокартона выбирают, основываясь на особенностях и предназначении каждого вида изделий.

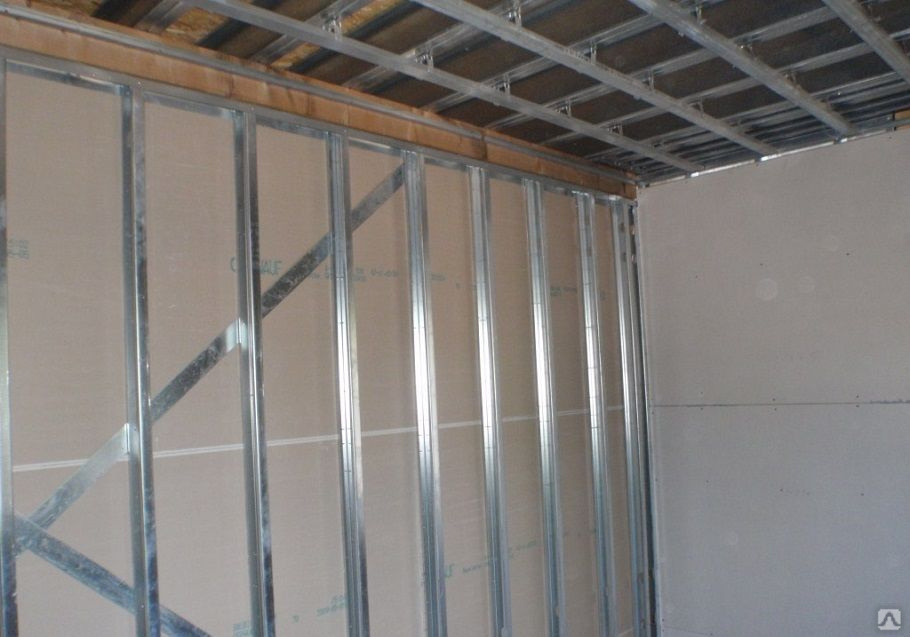

Сборку каркаса для строительства межкомнатной перегородки осуществляют с использованием 2 видов профилей:

  • стоечных;
  • направляющих.

Но при сооружении конструкций нестандартных форм со сложной геометрией наличием различных дополнительных деталей применяют изделия не только направляющие, но и потолочные и углозащитные.

Решая, особенности и параметры какого профиля использовать для перегородок из гипсокартона, следует ознакомиться с техническими характеристиками изделий, предлагаемых современными производителями.

Для создания прочной и долговечной конструкции в то время, когда собирают каркас перегородки, необходимо пользоваться определенными видами профиля для гипсокартона, которые специально созданы для тех или иных работ:

  1. Стеновой направляющий профиль маркирован буквами UD, предназначен для фиксации по периметру помещения. Такой профиль используется для создания качественной основы будущей конструкции и необходим для создания плоскости поверхности монтируемой перегородки.
    Самый важный критерий выбора – толщина металлического листа, из которого данное изделие изготовлено. От этого параметра зависит надежность и прочность собранного каркаса. Стандартная длина направляющего профиля составляет 300 см, а ширина – 25 мм.
  2. Направляющие профили нужны для придания нужного положения плоскости. Такой элемент маркирован буквами UW, а его размеры не отличаются от стандартных для данного вида изделий.
  3. Маркированный буквами CD несущий профиль для гипсокартона выдерживает основную нагрузку, так как именно к нему в ходе выполнения работ по сборке перегородки крепят листы ГКЛ. Длина его достигает от 300 до 400 см, ширина профиля – 60 мм, высота – 25 мм. Количество используемых при сборке каркаса изделий зависит от толщины металла, из которого они изготовлены. Чем тоньше заготовка, тем больше элементов понадобится для создания надежной конструкции.
Направляющий профиль предназначен для крепления по всему периметру будущей перегородки и обеспечения ее прочности.

Рассматривая варианты предлагаемых изделий, важно уточнить, использование каких профилей нужно для перегородки из гипсокартона, представляющей арочную конструкцию. Речь идет об арочном профиле. Он значительно слабее остальных видов, но без него невозможно создание фигурных изгибов.

Особенности изделий

Уточняя, какой профиль нужен для крепления на стену в ходе сборки каркасов межкомнатных перегородок, важно знать, из чего сделан и какими отличительными чертами обладает используемый элемент. Для изготовления профилей, используемых при монтаже перегородок из гипсокартона, применяют холоднокатную оцинкованную сталь. Такое защитное покрытие делает изделие устойчивым к воздействию влаги и позволяет сохранять все положительные качества и свойства на протяжении длительного времени.

Помимо создания прочной конструкции при возведении межкомнатной перегородки из ГКЛ нужно позаботиться о создании качественной звуко– и теплоизоляции. Чтобы расположить все необходимые материалы внутри сооружения, нужно использовать профиль определенной ширины и высоты.

Выбор профилей основан на знании особенностей помещения и самой перегородки. Если ее толщина:

  • 7,5 см, то ширина профилей – 5 см;
  • 10 см – профиль шириной 7,5 см;
  • 12,5 см – профили 10 см шириной.
Оцинкованный профиль шириной 10 см является качественной долговечной основой каркаса межкомнатной перегородки.

Перед тем как сделать перегородку из гипсокартона своими руками, необходимо позаботиться о наличии стеновых (основных и направляющих), потолочных и арочных профилей. Количество каждого вида определяется их метражом.

Используя профиль шириной 5 см, невозможно создать качественную, надежную и прочную перегородочную стену, обшив ее гипсокартоном. Такой профиль нужен для выполнения отделочных работ или создания элементов декора. На фото видно, что самым надежным сооружением будет конструкция, для создания каркаса которой использован профиль шириной 10 см.

Особой прочностью отличаются конструкции, основа каркаса которых выполнена из двойного профиля (вставленного один в другой). Такую перегородку обшивают двойным слоем гипсокартона, и по своим качествам она не уступает обычной стене.

Основная деталь каркаса – направляющий и стоечный профили. Направляющий имеет П-образную форму и на его спинке (широкой части) расположены отверстия для саморезов или дюбелей, которыми изделие крепится к поверхности стены. Такие детали монтируются к потолку и полу в точном соответствии с проведенной предварительно разметкой.

Стоечные детали соответствуют направляющим по всем параметрам, так как в ходе сборки детали вставляют друг в друга. Отличительная черта – длина изделий, которая варьируется от 3 до 4 м. это связано с тем, что наращивание стоек крайне нежелательно, и позволяется только в самых крайних случаях.

Этапы выполнения работ

Прежде чем приступить к сооружению перегородки из гипсокартона, следует позаботиться о наличии всех необходимых составляющих и инструментов:

  1. Профили стоечные, направляющие, потолочные, а при создании некоторых элементов декора – арочные.
  2. Крепежные элементы и детали.
  3. Шуруповерт.
  4. Ножницы по металлу.
  5. Строительный уровень, отвес.
Перед началом работ нужно приготовить несколько разновидностей подвесов для обеспечения качественного крепежа.

На фото показано, какие именно элементы нужно иметь под рукой, приступая к сборке каркаса для сооружения межкомнатной перегородки.

В первую очередь нужно выполнить точную разметку. Контур будущей перегородки рисуют на потолке, после чего из каждого угла опускают отвес и таким способом переносят все основные точки на поверхность пола. Соединив их, получают зеркальное изображение чертежа, сделанного на поверхности потолка.

Крепление всех профилей выполняется с помощью дюбелей, что обеспечивает их неподвижность и отсутствие шаткости конструкции.

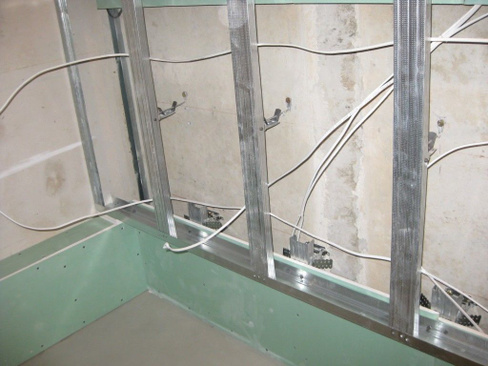

По всему периметру крепят направляющие профили к потолку и полу, а в последнюю очередь осуществляют крепление профилей к стенам. Теперь нужно установить стоечные профили, для чего от серединки спинки элемента, прикрепленного к стене по потолку и полу, отмеряют 60 см.

В этой точке должна быть середина спинки первого стоечного профиля (первой стойки).

Профиль устанавливают так, чтобы он плотно входил внутрь направляющего, закрепленного на полу, после чего его осторожно вводят внутрь направляющего профиля, установленного на потолке.

После завершения работ по установке стоек можно приступать к сооружению перемычек. Первые поперечные детали устанавливают, отступив 40 см от пола, и все остальные перемычки должны быть расположены с таким же шагом. В результате проведенных работ должна получиться своего рода каркасная сетка, размеры ячеек которой оставляют 40х60 см.

Именно такие размеры позволяют добиться качественного крепления и полноценной прочности сделанной конструкции. При необходимости сооружения арочной конструкции используется арочный профиль, отличающийся повышенной гибкостью. С его помощью делается арка любой формы и сложности.

Особенности манипуляций

Существуют определенные особенности и нюансы, которые необходимо соблюдать при выполнении манипуляций по созданию строения:

  1. На нижнюю сторону направляющих профилей, которые крепятся к полу, следует прикрепить специальную ленту, обеспечивающую качественную и эффективную шумоизоляцию.
  2. Для переноса линий можно использовать не только отвес и уровень. Удобно пользоваться троссирующей нитью или лазерным уровнем нивелиром.
  3. Крепить направляющие к стенам необходимо, используя дюбели с пластмассовым основанием. Расстояние между ними не должно превышать 100 см, на одном профиле нельзя крепить более 3 дюбелей.
  4. Глубина вхождения стоечного профиля в направляющий, установленный на потолке, составляет не менее 2 см.
  5. Расстояние между поперечными перемычками не превышает 60 см. Открытая часть профиля повернута в направлении установки.

Только после проверки каркаса на прочность, горизонтальности и вертикальности всех составляющих можно приступать к обшивке конструкции листами гипсокартоном. Для начала устанавливают только цельные листы, оставляя подрезки для выполнения завершающих работ. Крепление листов и подрезных составляющих выполняют таким образом, чтобы шов (стык) между ними приходился строго на середины спинки стоечного профиля или поперечной перемычки.


Выполнение работ по созданию конструкции, предназначенной для строительства межкомнатной перегородки из гипсокартона своими руками, требует наличия определенных навыков и опыта обращения со строительным инструментом, уровнем и отвесом. Специальной подготовки для сооружения данной конструкции не требуется.

Как крепить профиль для гипсокартона к стене

Сегодня мы с Вами узнаем, как крепить профиль для гипсокартона к стене. Иными словами, в этой статье мы полностью построим металлический каркас, на который уже потом будем монтировать большие листы гипрока.

СОДЕРЖАНИЕ:

  1. Крепление крокодилов
  2. Вычерчивание периметра под направляющие профили
  3. Монтаж направляющих профилей под гипсокартон
  4. Монтаж стоечных профилей под гипсокартон

Как крепить профиль для гипсокартона к стене. Крокодилы

Вопрос того, как крепить профиль для гипсокартона к стене, начинается с крепления подвесов П-образной формы, в просторечии  — крокодилов. В предыдущем уроке мы разметили на стене места, где будут крепиться этим самые крокодилы:

Если стена старая деревянная или сделана из гипсолита, то подвесы к стене нужно крепить при помощи шуруповерта и саморезов по дереву. Если же стена бетонная или кирпичная, то для крепления подвесов к стене потребуется перфоратор и дюбель-гвозди 60×40 или 60×50.

Итак, берем подвес и ставим его к стене так, чтобы центральная вертикальная линия разметки проходила ровно посередине подвеса (как бы деля его на две части), а горизонтальная — сквозь отверстия в подвесе, через которые будем крепить подвес к стене:

Отмечаем строительным карандашом (фломастером, маркером) две метки под будущие отверстия. Далее эти отверстия просверливаем буром диаметром 6 мм:

После того как отверстия просверлены, берем подвес, дюбели, прикладываем подвес к стене и в просверленные отверстия вставляем дюбели. Забиваем дюбели при помощи молотка. А затем забиваем в дюбели сами гвозди. Первый подвес закреплен:

Далее точно такими же действиями закрепляются остальные подвесы:

Продолжаем изучение темы: как крепить профиль для гипсокартона к стене.

После того как все подвесы закреплены, нужно проверить их надежность крепления. Для этого нужно загнуть подвес из прямого положения в П-образное и слегка покачать вверх вниз.

Если подвес качается, нужно его лучше закрепить. Для этого можно в дополнительное отверстие в подвесе забить еще один дюбель гвоздь, предварительно просверлив отверстие перфоратором в стене. Можно также пойти на хитрость: взять саморез и аккуратно в самое основание дюбеля завернуть его шуруповертом:

Если требуется, рядом можно закрутить еще один саморез. Саморез действует по принципу клина и распирает отверстие. В результате подвес перестает болтаться.

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

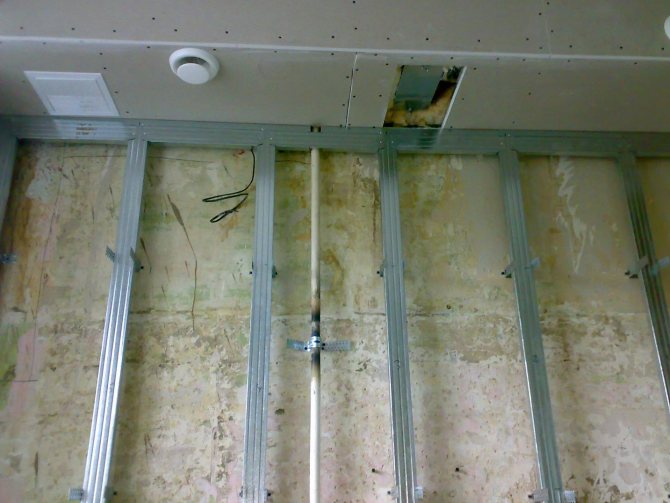

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

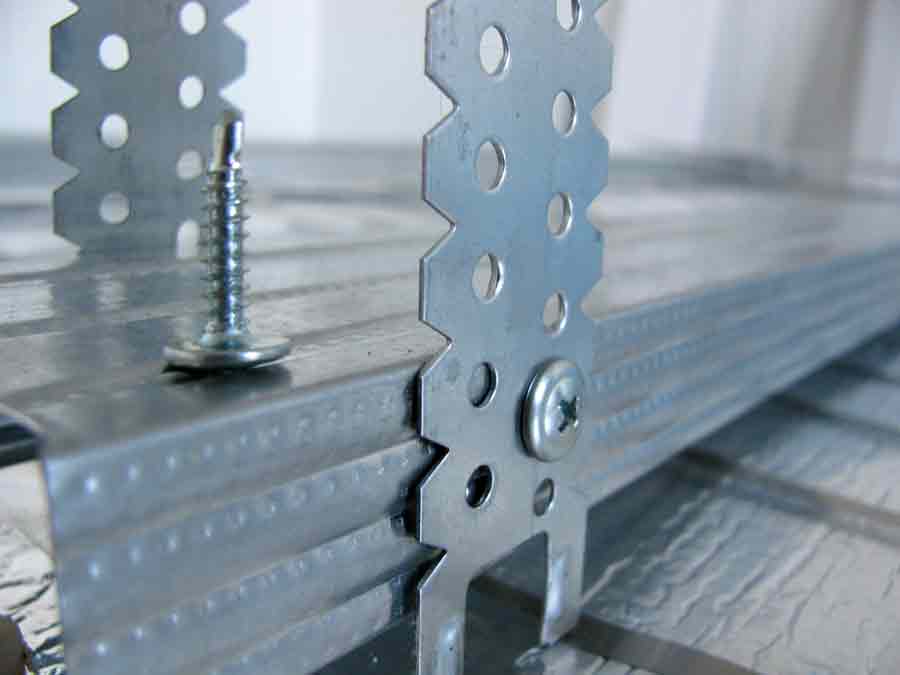

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:


Сегодня мы с Вами узнали, как крепить профиль для гипсокартона к стене — у нас получился полноценный каркас.
Далеко не уходите, т. к. скоро нас ждет продолжение этой увлекательнейшей темы.

Пошаговые уроки по работе с гипсокартоном

Урок 01. Что такое гипсокартон? Типы, размеры и толщина листов, плюсы и минусы использования
Урок 02. Разметка стен под гипсокартон
Урок 03. Как крепить профиль для гипсокартона к стене (каркас)
Урок 04. Чем резать гипсокартон в домашних условиях
Урок 05. Как крепить гипсокартон к стене (металлическому каркасу)
Урок 06. Как шпаклевать гипсокартон своими руками
Урок 07. Как клеить гипсокартон на стену
Урок 08. Откосы из гипсокартона своими руками на окна
Урок 09. Разметка потолка под гипсокартон
Урок 10. Как сделать каркас для гипсокартона на потолке
Урок 11. Как удлинить (нарастить) профиль для гипсокартона

Крепление профиля для гипсокартона — советы

✅ Создаем прочную и надежную конструкцию

Для формирования прочной конструкции из гипсокартона, необходимо знать, как правильно закрепить профиль, ведь это будет «хребтом» всего изделия. Также потребуются знания в удлинении, соединении между собой профилей и вариантах крепления. Задача крепления может быть решена по-разному в зависимости от типа приспособления – для выполнения облицовки стен, создания каркаса под перегородки, подшивки потолка. Сам профиль под гипсокартон в широких масштабах выступает в качестве универсальной конструкции, компоновать и формировать которую можно под любые проекты.

Виды профиля для гипсокартона

Существует 6 основных маркировок для металлических конструкций, использующихся под гипсокартонную обшивку:

  • ПН/UW – направляющие глубиной в 40 мм и шириной 40, 50, 75 и 100 мм (в зависимости от стены), предназначенные для сборки каркаса;
  • ПП/CD – предназначены для формирования потолочного каркаса, крепятся за счет прямых подвесов или анкерных зажимов;
  • ПС/CW – закрепляются в сам направляющий профиль и служат в качестве базы для стен и перегородок из гипсокартона;
  • ПМ – тип маячкового профиля или рельса, использующийся для выравнивания стены и удобный в применении для оштукатуривания стен;
  • УП – необходим для выполнения укрепления, а также выравнивания углов.

В свою очередь, каждый из данных типов бывает в различных разновидностях по размерам и другим параметрам, что позволяет подобрать вариант под любые по сложности задачи.

✅ Правила монтажа в зависимости от типа

При работе над установкой направляющих производится нарезка каркаса под необходимые размеры перегородки. Начинать реализовывать крепление следует с пола и затем переходить на потолок. Рекомендуется не забывать про наклейку уплотнительной самоклеящейся ленты, наклеиваемой в местах контакта профиля и сопрягающих поверхностей — это повысит звукоизоляцию. К базовой поверхности крепление реализуется с помощью дюбелей. Шаг – 1 м, но не меньше 3 дюбелей на каждую деталь каркаса.

Работы по монтажу вертикальных или стоечных элементов не так сложны. Вертикальные профили вставляют в уже закрепленные на полу и потолке конструкции. Реализуется установка также на стыках листов и в дверных проемах. Следует закрепить один элемент между стыковочными конструкциями посередине.

Располагаются они друг от друга на расстоянии 1,2 м – ширине самого листа гипсокартона. Для большей точности рекомендуется соблюдать расстояние между профилем вертикального типа до 0,4 м. Для усиления используются деревянные бруски с сечением 40 на 50 или 40 на 40. Важно в особенности выполнить усиление дверных проемов, что облегчит последующую установку дверей.

✅ Потолочный может использоваться для создания подвесных потолков, арочный и других криволинейных конструкций, каркаса стен и его облицовке, в паре с направляющим UD-27. Для придания нужной жесткости и удобства монтажа на основу производится нанесение насечек, на боковые участки по 3 канавки, шуруп вкручивается для центровки. Крепление реализуется с помощью особых подвесов – прямых и с зажимом. Для прямого крепление осуществляется с помощью шурупов, вариант с зажимом требует загибания краев профиля в середину, чтобы дать надежный упор.

Маячковые направляющие очень важно правильно закрепить – именно они во многом повлияют на конечный итог от оштукатуривания. Сначала нужно замерить высоту помещения, нарезать нужный объем профиля. С шагом в 100-150 см на расстоянии 10 см от углов с помощью уровня наносится вертикальная разметка. С шагом около 50 см по отмеченным линиям нужно нанести штукатурный раствор – тот же, что и потом будет браться для конечного выравнивания.

Угловой профиль позволяет защитить торцы перегородок от всевозможных повреждений при эксплуатации механического характера. Полки располагаются обоюдно под углом 85 градусов, что дает надежную фиксацию к перегородкам. Присутствуют отверстия по 5 мм диаметром, заполняемые шпатлевкой при монтаже. Гипсокартон Knauf за счет своей гибкости и уникальным свойствам позволяет его успешно применять без необходимости формирования сложных каркасов.

✅ Какие инструменты потребуются

Чтобы качественно выполнить крепление каркаса и монтаж гипсокартонных плит, потребуются следующие инструменты:

  • Перфоратор, чтобы делать отверстия в стене.
  • Дрель-шуруповерт для сверления в металле и дереве отверстий, ввинчивания (и в некоторых случаях выкручивания) саморезов.
  • Просекатель, позволяющий прочно и быстро соединять профили.
  • Игольчатый валик – быстро и равномерно прокалывает поверхность плит.
  • Маленький рубанок под обработку торцов.
  • Дисковый резак для порезки гипсокартона тонкими полосками и осуществления подготовительной разметки.
  • Пила кольцевая по гипсокартону – проделывание дыр под осветительные приборы.
  • Нож-пила – нарезка листов и фигурная обработка.
  • Универсальный нож для гипсокартона.
  • Металлическая линейка и рулетка для замеров, и уровень не менее 1 метра.

Из данного списка могут потребоваться далеко не все инструменты, а только некоторые в соответствие с поставленной задачей.

✅ Особенности крепления к потолку и стене

Всякая монтажная технология подразумевает применение специализированных крепежных профилей, как потолочные, стоечные, а также стеновые и направляющие. При креплении к потолку и стене подготовительным этапом является выбор инструментов и оценка рабочей поверхности. Далее осуществляется подбор крепежных элементов. Во всех случаях требуется выполнить тщательные замеры с помощью рулетки и создать разметку пола.

Для монтажа потолка разметку все равно практичнее делать по полу и затем уже выполнять перенос замеров на потолок. Разметка стен осуществляется схожим способом, как и для потолка. Далее идет этап крепления подвесов и профиля. Для усиления основания можно выполнить соединение дополнительно с помощью крабовых креплений и специально отрезанных под это кусков профиля. Затем после установки каркаса и проверки полученного результата, реализуется монтаж гипсокартонных листов. После достичь идеально ровной гладкости можно за счет шпатлевки, а после этого уже можно смело выполнять финишную отделку обоями либо покраску.

Еще про гипсокартон

Все статьи

УЛУБАШ ТРЕЙД | Международная торговля

Мы производим изделия из гипсокартонного профиля под торговой маркой ULUBAS METAL около 10 лет. Наша ежемесячная производственная мощность составляет от 800 до 1000 тонн. Нашими экспортными рынками являются Северная Африка, Ближний Восток, Балканы и Южная Америка. Это профили, изготовленные из горячеоцинкованной стали и используемые в гипсокартоне, подвесных потолках.

Потолочные гипсокартонные профили

Эти потолочные металлические профили имеют форму омеги, U, C и L. его можно использовать на потолке любого интерьера благодаря своим преимуществам, таким как легкий вес, легко обеспечить монтаж электро- и сантехники, Он создает декоративные зоны, так как скрывает установки и обеспечивает идеальную изоляцию с гипсокартонным подвесным потолком.

Стеновые гипсокартонные профили

Эти настенные металлические профили имеют форму U и C . Процесс крепления гипсокартонных листов к стенам зданий саморезами на металлоконструкции. Используется в перегородках. Гипсокартон монтируется на одну или две поверхности. Преимущества применения. Перегородка из гипсокартона устойчива к динамическим воздействиям благодаря своей гибкости. Звуко-, тепло- и пожароизоляцию обеспечивает перегородка из гипсокартона. Это экономично. Перегородка из гипсокартона не вызывает потери пространства в конструкции. Быстрый и простой монтаж — экономия времени и труда благодаря разборке.

Длина профиля для гипсокартона

Стандартная длина 3000 мм, однако мы можем изготовить профили другой длины по вашему запросу.

Толщина профиля для гипсокартона

Стандартная длина 3000 мм, однако мы можем изготовить профили другой толщины по вашему запросу.

Толщина профиля для гипсокартона

  • 0,25 мм
  • 0,30 мм
  • 0,35 мм
  • 0,40 мм
  • 0,45 мм
  • 0,50 мм
  • 0,60 мм
  • 0,70 мм
  • 0,80 мм

Металлические профили для гипсокартона Технические характеристики

  1. Коэффициент цинкового покрытия составляет от 70 до 250 гр.
  2. Изготовлен из стали качества dx 51.
  3. Технология производства – система холодной прокатки на профилегибочных машинах

Цены на профиль для гипсокартона

Цены на профиль для гипсокартона зависят от толщины

Пожалуйста, свяжитесь с нами для получения более подробной технической информации.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Где используется профиль для гипсокартона?

Внутренние и внешние фасады Пересечение перегородки Различные секции потолка Потолок со стеновыми швами Скрытая световая полоса, используемая в деталях Изготовление фуги

Какие бывают типы профилей для гипсокартона
  • Подвесные потолочные профили
  • Потолочный С-образный профиль
  • Потолочный U-образный профиль
  • Профили для перегородок
  • Стена C 50 Профиль
  • Стена C 75 Профиль
  • Стена C 100 Профиль
  • Стена U 50 Профиль
  • Стена U 75 Профиль
  • Стена U 100 Профиль
Какой размер профиля гипсокартона

27*60*27 мм

Стандартная толщина гипсокартона

между 0,40-0,60 мм

Последнее из блога

Что такое роквул

Области применения гипсокартона

Энергоэффективность и изоляция!

Все продукты

Свяжитесь с нами

Контактная информация

Адрес
Сейитнизам Махаллеси, Демирджилер Ситеси
2. КД. №:5, 34015

Зейтинбурну / СТАМБУЛ
Мобильный: +90 (535) 605-68-55
Телефон : +90 (212) 510-78-02
Факс: +90 (212) 665-38-61

Электронная почта: [email protected]

Аккаунты в социальных сетях

Материалы для гипсокартона и профили для гипсокартона

22
Удовольствие

Содержимое

  • 1 Профили для гипсокартона и гипсокартона
    • 1. 1 Материалы для гипсокартона
    • 1.2 Что такое гипсокартон и гипсокартон?
    • 1.3 Области применения гипсокартонных материалов ?
    • 1.4 Каковы преимущества профилей для гипсокартона?
    • 1.5 Цены на профили для гипсокартона

Материалы для гипсокартона

Когда мы говорим материалы для гипсокартона , на ум приходят определенные материалы, и люди, которые будут укладывать гипсокартон в своем доме, должны знать эти материалы в деталях. В противном случае они могут допустить некоторые ошибки. Давайте объясним вам эти материалы один за другим. Прежде всего, брекеты являются одним из материалы для гипсокартона , а затем зажим для подвесного потолка, потолочный анкер и шурупы для ДСП. Кроме того, к этим материалам относятся подвесные пластины с одним и двумя отверстиями, крючки и круглые подвесные тросы. Также фурнитура входит в число материалов для гипсокартона . Если вы думаете применять гипсокартон в своем доме, вам обязательно понадобятся эти материалы. По этой причине очень важно, чтобы у вас были эти материалы до начала подачи заявки. Тогда вы сможете начать работу в нашем приложении более безопасным способом.

Если вы хотите продолжить свою жизнь в сборных стальных конструкциях или контейнерных зданиях, вам может понадобиться приложение для гипсокартона , , если вы не хотите видеть Н-образные профили на стене. Например, люди предпочитают сборные, стальные конструкции и здания из контейнеров, потому что они намного безопаснее. И это доверие также очень важно для людей, живущих в сейсмоопасной зоне. Другая причина, по которой люди предпочитают эти здания, заключается в том, что они более рентабельны.

Люди, владеющие землей, могут владеть собственными домами при гораздо меньших затратах. И вместо того, чтобы платить за аренду, они владеют собственным домом. Это тоже очень важная ситуация. Вместо того, чтобы иметь железобетонное здание, обращение к сборным зданиям может быть для вас действительно логичным выбором, потому что сборные здания намного более рентабельны и экономят много денег. Кроме того, сроки строительства быстровозводимых зданий намного короче. По этой причине многие люди предпочитают сборные, стальные конструкции и контейнерные здания.

Что такое гипсокартон и гипсокартон?

Профиль для гипсокартона является одним из материалов, используемых на этапах возведения перегородок и подвесных потолков. Эти материалы используются путем склеивания или фиксации. Профили для гипсокартона изготавливаются за короткое время и с использованием простых процессов сборки. Благодаря этим функциям он дает возможность сэкономить время и усилия.

Области применения гипсокартонных материалов ?

  • Процессы изоляции и нанесения покрытий
  • Кровельные, стеновые, фасадные и потолочные покрытия
  • Сборные строительные конструкции
  • Железобетонные конструкции
  • Его можно использовать во многих местах, где он необходим в жилых помещениях.

Каковы преимущества профилей для гипсокартона?

  • Гипсокартон лучше всего крепится к стене. Как известно, профили для гипсокартона совместимы.
  • Края этих изделий, устойчивых к огню, воде и теплу, покрыты картоном, благодаря чему их структура может быть гибкой и легкой.
  • Гипсокартонные плиты, используемые на этапах производства сборных зданий, придают конструкции гибкость и создают динамический эффект. Эти материалы, обладающие в 10 раз большей гибкостью по сравнению с бетонными конструкциями, обеспечивают устойчивость во время землетрясений.
  • Профили из гипсокартона, используемые в производстве сборных конструкций, обеспечивают тепло-, звуко- и пожароизоляцию и являются стойкими.
  • Его можно легко использовать, так как он не занимает места в процессе сборки.
  • Изделия, используемые при монтаже сборных зданий, могут плохо выглядеть снаружи на внутренней стене (H-профили). Для предотвращения этого используются профили для гипсокартона. Никакого вредного воздействия на здоровье человека он не оказывает.

Профили для гипсокартона цены

Профили для гипсокартона обеспечивают гладкую поверхность и возможность чистого использования. Поскольку это гигиенический материал, его используют при производстве сборных домов во многих странах. Профили для гипсокартона продаются по экономичным ценам наряду с многочисленными преимуществами, которые они предлагают. Благодаря своим характеристикам и преимуществам он стал одним из любимых материалов производителей сборных домов и пользователей. В то же время эти материалы можно разобрать в любой момент, так как они имеют простые процессы сборки. В то время как профили из гипсокартона обычно используются в отдельно стоящих и двухуровневых зданиях, они предпочтительнее на стенах с точки зрения придания стильного и эстетичного внешнего вида. Это лучшие изделия, которые можно использовать для изготовления натяжных потолков, для скрытия элементов освещения и сантехники.

Если вы хотите получить больше информации о профилях для гипсокартона, вы можете связаться с нами как можно скорее. Ideal Prefab воплощает ваши мечты в жизнь!

этот пост Идеальный сборный дом, Информация о сборных домах была отправлена ​​и производитель гипсокартона в Турции, Материалы для гипсокартона, профили для гипсокартона, цены на профили для гипсокартона, профили для гипсокартонаTagged in.

Каркасная система ProSTUD® для гипсокартона | ClarkDietrich Building Systems

Стальные стойки для гипсокартона с технологией smart edge™

Каркасная система ProSTUD для гипсокартона (ProSTUD® и ProTRAK®) с технологией Smart Edge™ представляет собой инновационную стальную стойку для гипсокартона, которая устанавливает новый отраслевой стандарт высокой производительности. Его запатентованная конструкция сочетает в себе высокопрочную сталь с дополнительными элементами жесткости для стойки каркаса из гипсокартона, о которой раньше никто и не мечтал.

Найти в:

Внутренний каркас > Каркас из гипсокартона

Внутренний каркас > Огнестойкие системы

Внутренний каркас > Звукоизоляционные системы

Внутреннее обрамление > Потолки

Применение: Стандартная стена, стена Chase

  • Описание
  • Технические характеристики
  • Установка
  • Ресурсы
  • Представления
  • Образцы

Когда мы приступили к разработке этой революционной системы каркаса из гипсокартона, мы хотели, чтобы она была самой лучшей и самой инновационной. Итак, мы вызвали профессионалов — ребят, которые работают с продуктом изо дня в день. Каркас ProSTUD для гипсокартона был разработан, испытан и одобрен в полевых условиях. Результат? Характеристики каркаса из гипсокартона, разработанные профессионалами для профессионалов.

Более того, каркас ProSTUD для гипсокартона прошел всесторонние лабораторные испытания на прочность, огнестойкость и звукоизоляцию. Ни одна другая система каркаса из гипсокартона не была так тщательно протестирована, как ProSTUD. Так что работать с ним не только мечта, но и характеристики, соответствующие требованиям современных строительных норм и правил. ProSTUD доступен по всей стране.

Патент США № 9,010,070

  • По любым вопросам о каркасных изделиях ProSTUD для гипсокартона обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Информация о профиле ProSTUD

Ширина полотна: 1-5/8″ (162), 2-1/2″ (250), 3-1/2″ (350), 3-5/8″ (362 ), 4 дюйма (400), 5-1/2 дюйма (550) и 6 дюймов (600)
Фланец: 1-1/4 дюйма
Кромка: зависит от размера шпильки
Технология Smart Edge™

Толщина материала:
  • ProSTUD 25 / 15mil (25ga EQ) 50ksi
  • ProSTUD 20 / 18 мил (эквалайзер 20ga) 70ksi
  • ProSTUD 30MIL 33ksi
  • ProSTUD 33MIL 33ksi
Покрытий:
  • G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
  • Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G90.
  • G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Информация о профиле ProTRAK

Ширина полотна: 1-5/8″, 2-1/2″, 3-1/2″, 3-5/8″, 4″, 5-1/2″, & 6 »
Ножки: 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, и 3″

Доступны не все комбинации стенки, опоры и калибра. Для получения подробной информации обратитесь в местный офис продаж.

Толщина материала:
  • ProTRAK 25 / 15mil (25ga EQ) 50ksi
  • ProTRAK 20 / 18 мил (эквалайзер 20ga) 50ksi
  • ProTRAK 30MIL 33ksi
  • ProTRAK 33MIL 33ksi
Покрытия:
  • G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
  • Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G9.0.
  • G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Преимущества конструкции:

  • Высокопрочная сталь в сочетании с низкопрофильными канавками жесткости полок и двойным смещением стенок настила увеличивает прочность и обеспечивает большую предельную высоту
    • Рельефное ребро
  • с ромбовидным тиснением создает жесткость, уменьшая выцветание фланца и выкручивание шурупов при установке гипсокартона
  • Прочные и легкие шпильки и направляющие режут и управляются легче, чем обычные плоские стальные шпильки
  • Фланцевые канавки обеспечивают линию обзора для выравнивания гипсокартона и помогают расположить винты в стыке гипсокартона для соблюдения требования к кромке 3/8 дюйма
  • Усовершенствования перемычек и ножек в ProTRAK® позволяют получить прямые и жесткие элементы, что делает его лучшим выбором для каркаса стен, перемычек, потолков и переборок

Конструктивные преимущества:

  • Разработаны с учетом дополнительных требований к прочности современных строительных норм и правил:
  • IBC 2018, AISI S100-16, ICC-ES AC86 (2019)
  • Сертифицировано UL с перечнем более 50 конструкций, включая U419, V438 и сборные перегородки
    • .
  • Исключительное качество звука в более чем 50 протестированных звуковых сборках
  • Независимая сертификация продукции: Intertek — CCRR 0207
  • Может внести баллы LEED® в LEED v4.1, v4 или LEED 2009. Также доступны проверки EPD и HPD.
  • Национальная доступность

Ограничение высоты

Какие таблицы ограничения высоты ProSTUD® следует использовать?

ProSTUD, как и любая внутренняя стойка для гипсокартона, может использоваться в самых разных целях, включая стены, потолки и софиты. Хотя в некоторых условиях может потребоваться опыт профессионального проектировщика, многие сборки можно выбрать на основе табличных данных. Найдите требуемую сборку ниже и следуйте инструкциям по выбору подходящего элемента ProSTUD.

Узнайте больше из оперативного интервью с Патриком У. Фордом PE, SE, техническим директором, SFIA



Техническая публикация SFIA

  • Пояснение: высота соединения стен и композитных стен

Интерактивный онлайн-инструмент iProSTUD

iProSTUD (часть ClarkDietrich iTools) предоставляет прямые ссылки на отчеты по проектированию UL, тесты звука STC сторонних производителей и SubmittalPro®, где онлайн-пользователи могут просматривать листы технических данных и создавать заявки.

Настенные системы Filter ProSTUD по:

  • Дизайн стен
  • Настенный узел
  • предельная высота
  • Звуковые рейтинги STC
  • Противопожарная защита UL

(НОВИНКА) Композитный потолок стены с направляющей направляющей

Композитная стенка HOW с опорой MaxTrak® толщиной 30 мил 2-1/2″ или направляющей направляющей глубокой опоры толщиной 30 мил 2-1/2 дюйма

КАК Ограничение высоты композита определяется в соответствии с ICC-ES AC86-2019.

Важно отметить, что стена, спроектированная с использованием предельных высот из составных таблиц HOW, должна быть построена в соответствии с примечаниями, перечисленными ниже в таблицах предельных высот HOW Composite.

Используйте столы HOW Composite, если ваша стена соответствует следующим условиям:

  • Максимальный зазор прогиба составляет 7/8 дюйма или меньше.
    • Соответствует требованиям наиболее распространенных отклоняющих зазоров 1/2″ и 3/4″
  • Для использования со следующими направляющими:
    • 30 мил 2-1/2 дюйма Нога MaxTrak®
    • 30-миллиметровая 2-1/2-дюймовая глубокая гусеница отклонения ноги
    • Более толстые гусеницы MaxTrak или Deep Leg Deflection Track, упомянутые выше, разрешены, но не будут увеличивать предельную высоту без нового тестирования
  • Гипсокартонная плита 5/8 дюйма типа X, уложенная на всю высоту в вертикальном положении
    • (Допускается оставлять зазор макс. 7/8 дюйма и не прикреплять доску к верхней направляющей)

Композитные столы предельной высоты потолка стены (HOW)
  • ProSTUD 25 / 15mil Композитные предельные высоты HOW с опорой MaxTrak 30mil 2-1/2″
  • ProSTUD 20 / 18mil HOW Композитный предел высоты с 30mil 2-1/2″ ногой MaxTrak

  • ProSTUD 25 / 15mil HOW Composite Limiting Heights с 30mil 2-1/2″ глубокой гусеницей прогиба ноги
  • ProSTUD 20 / 18mil HOW Composite Limiting Heights с 30mil 2-1/2″ глубокой гусеницей прогиба ноги



Композитные сборки FULL

Композитная стена с непрогибающейся направляющей 1-1/4 дюйма

Композитные данные по предельной высоте могут применяться к стенам, где гипсокартон установлен на обоих фланцах стойки по всей высоте стены и верхней и нижней направляющих.Композитные данные ProSTUD® основаны на Международных строительных нормах и правилах 2018 г. и были протестированы и проанализированы в соответствии с самой последней версией AC86 (2019 г. ).

Важно отметить, что стена, спроектированная с использованием ограничений по высоте из составных столов, должна быть построена в соответствии со сборкой, поскольку она была протестирована в соответствии с ICC-ES AC86.

Не использовать с:

  • Направляющие
  • Эластичный канал
  • Звуковые клипы
  • Гипсокартон 1/2 дюйма
  • Горизонтальная подножка

Техническая публикация SFIA

  • Пояснение: высота соединения стен и композитных стен

Композитные столы ограничения высоты

  • Композитные стены ProSTUD с (1 слоем) 5/8″ Гипсокартон типа X

Некомпозитные сборки

Некомпозитные условия характерны для всех конструкций. Когда гипсокартон останавливается на уровне потолка, но стойка продолжается до настила, это несоставное состояние. Каркас стены с направляющей для отклонения, упругим каналом (RC) или звуковыми клипсами — это некомпозитная конструкция, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к каркасу или верхней направляющей. Несмотря на то, что обращение в службу технической поддержки или к специалисту по проектированию может иметь определенные преимущества, многие условия могут быть учтены с помощью приведенных ниже таблиц предельных значений высоты. В случае сомнений позвоните на нашу бесплатную горячую линию технической поддержки по телефону 888-437-3244.

Расстояние длины без связей (Lu) можно найти в ProSTUD® Physical and Structural Properties.

Некомпозитные таблицы высоты высоты

Простуд Некомпозитный Ограничивающий Высот- Полностью приготовленный
Prostud Некомпозитный ограничивающий высота-. каркасом ProSTUD® Критерии проектирования сильно различаются в зависимости от веса потолка, распорок и опорных точек.

Столы для потолочных перекрытий ProSTUD

Стены с прорезями или стены с обшивкой

Стены с прорезями и обрешеткой распространены, но условия сильно различаются в зависимости от требований здания. Хотя некомпозитные столы можно использовать с осторожностью, в случае сомнений обращайтесь на горячую линию службы технической поддержки по телефону 888-437-3244, чтобы получить информацию о дизайне стенок.

См.: Сборки ProSTUD Chase Wall со звукоизоляцией



Информация об огнестойкости ProSTUD® UL®

Соответствие ограничениям по высоте является лишь частью сильных сторон каркаса ProSTUD для гипсокартона. Когда дело доходит до соответствия огнестойким системам, ProSTUD одобрен UL для наиболее распространенных конструкций UL. Все огнестойкие сборки соответствуют стандартам испытаний UL 263.

Сертификаты огнестойкости ProSTUD UL:

ProSTUD Настенные конструкции, внесенные в список UL

ProSTUD компании ClarkDietrich, одобренные UL Listigs на сайте UL.com

Звуковые испытания проводились:

Western Electro-Acoustic Laboratory

Рейтинги ProSTUD STC, отсортированные по сборкам:

  • Звуковые сборки ProSTUD® 3-5/8″
  • Звуковые сборки ProSTUD 2-1/2 дюйма

Агентства по тестированию и сертификации

Независимое тестирование продукции и сертификация

ProSTUD® протестирован профессионалами! Мы заручились поддержкой ведущих агентств по тестированию и анализу в отрасли для разработки ProSTUD. Ниже приведен список профессиональных организаций и сторонних отчетов для ProSTUD.

Огневые испытания
  • UL ® — Underwriter Laboratories Inc.
  • ClarkDietrich’s ProSTUD утвержден в списках UL
Звуковые испытания
  • WEAL — Западная электроакустическая лаборатория
Структурный анализ (только для продуктов West Coast)
  • CTL – Лаборатории строительных технологий

ProSTUD® Допустимые расчетные значения винтов (фунты)

Ненесущие конструкции (ProSTUD) — Допустимые нагрузки на винты

  • Свяжитесь со службой технической поддержки ClarkDietrich по телефону 888-437-3244, если у вас есть вопросы о винтовых соединениях в гипсокартонном каркасе ProSTUD.

Системы направляющих с глубоким изгибом ProTRAK®

Вертикальные направляющие с глубоким изгибом в верхней части стены необходимы для того, чтобы верхняя часть стойки стены могла плавать внутри верхних опор направляющих. Это соединение позволяет вертикально перемещать динамическую нагрузку основной конструкции без передачи осевых нагрузок на внутренние стойки из гипсокартона. Зазор (определяемый инженером-регистратором) требуется между верхней частью стойки стены и направляющей направляющей.

Каркас стены с направляющей направляющей, как правило, представляет собой некомпозитную конструкцию, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к верхней направляющей.

(НОВИНКА) Композитные столы для верхней части стены с направляющей направляющей с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой опоры шириной 30 мил 2-1/2 дюйма. См. ProSTUD/Технические данные для получения дополнительной информации.



Каркасные стойки ProSTUD для гипсокартона можно использовать с несколькими системами направляющих Deep Leg:

  • ProTRAK® Deep Leg Track
  • Structural Deep Leg Track (18ga. и 16ga.)
  • Отклоняющая направляющая MaxTrak™ с прорезями


По ссылке ниже представлена ​​более подробная информация о каждой системе:

Системы отклоняющих направляющих ProTRAK Deep Leg

  • По любым вопросам о системах отклоняющих направляющих обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Детали САПР Р БИМ Код и паспорт безопасности Архитектурные спецификации AIA / CEU

Каталог продукции ProSTUD

Система для гипсокартона ProSTUD (онлайн-обновление 17.08.21)

Технология Smart Edge™

Усовершенствование для производства стали, которую легче обрабатывать и которая снижает риск порезов и царапин.

Smart Edge — это запатентованная функция безопасности, которая теперь является стандартной для ведущей в отрасли системы каркаса для гипсокартона ProSTUD® от ClarkDietrich. Мы переработали края возвратных кромок шипов и края ножек направляющих, сделав их более гладкими и закругленными. Результатом является более простой в обращении продукт, который снижает риск порезов и царапин для монтажников, а также для других профессий, которые могут соприкасаться с каркасом.

Загрузки:
  • Технический паспорт технологии Smart Edge™

Покрытие DiamondPlus®

Prostud® с покрытием clarkdietrich DiamondPlus®

В то время как стандартные шпильки G40 признаны многими в качестве отраслевого стандарта для внутренних стальных каркасов, ClarkDietrich также предлагает ProSTUD с покрытием DiamondPlus — следующее поколение высокопроизводительных кодовых — совместимые стальные каркасные системы.

Загрузки:
  • DiamondPlus и G40: сравнительный лист солевого спрея
  • Брошюра DiamondPlus
  • Эквивалентные покрытия Белая книга
  • DiamondPlus Infographic — Шаги, которые мы предпринимаем для создания ProSTUD с помощью DiamondPlus

Что такое шпилька EQ для гипсокартона?

Безопасность жизнедеятельности — Характеристики системы — Соединения

Каркас из гипсокартона, эквивалентный толщине, должен соответствовать минимальным требованиям к характеристикам обычного каркаса из гипсокартона, как определено Ассоциацией производителей стальных каркасов (SFIA). ProSTUD®, популярный в отрасли продукт «EQ», использует технологию профилирования и производства стали, превосходя характеристики обычного каркаса из гипсокартона по допустимому моменту и прочности винтового соединения.

При сравнении систем каркаса из гипсокартона важно помнить о безопасности жизни, характеристиках системы и соединениях. Каркасная система ProSTUD для гипсокартона обеспечивает уверенность в выполнении всех трех важных функций, предоставляя правильный выбор продуктов и данных о продуктах для каждого применения.

Загрузки:
  • Что такое эквивалентная (EQ) стойка для гипсокартона Информационная страница

Сертификаты и стандарты производительности:

Расчетные свойства основаны на:

  • AISI S100-16 Североамериканские технические условия на проектирование элементов конструкции CFS
  • Североамериканский стандарт AISI S220-15 для каркаса CFS — ненесущие элементы
    (соответствует ASTM C645, но IBC заменен на AISI S220 в 2015 г. )
    • Раздел A4 — Материал — Химические и механические требования (ссылка на ASTM A1003/A1003M)
    • Раздел A5 — Защита от коррозии (со ссылкой на ASTM A653/A653M)
    • Раздел A6 — Изделия — Толщина, формы, допуски, идентификация
    • Раздел C — Установка — (ссылка на ASTM C754)
  • AISI S202-15 – Кодекс стандартной практики для конструкционного каркаса из холодногнутой стали
    • Раздел F3 – Доставка, обработка и хранение материалов

Ненесущий каркас ClarkDietrich соответствует:

  • IBC-2018 — Международным строительным нормам
  • Интертек CCRR-0207
  • LA RR № 26019 — Город Лос-Анджелес Отчет об исследовании ProSTUD
  • Нью-Йорк — Письмо об одобрении OTCR ProSTUD
  • Программа сертификации соответствия Кодексу SFIA
  • UL 263 «Испытания строительных конструкций и материалов на огнестойкость»
  • Стандартные методы испытаний ASTM E119 для испытаний строительных конструкций и материалов на огнестойкость
  • Стандартные методы испытаний ASTM E72 для проведения испытаний на прочность панелей для строительства зданий
  • ASTM E90 Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука в строительных перегородках и элементах

Паспорт безопасности и информация о сертификации продукции

Несколько списков проектов UL® для ProSTUD

  • Более 50 проектов UL. Дополнительную информацию см. в файле UL номер R26512.
  • UL® и UL® Design являются знаками обслуживания Underwriters Laboratories, Inc.

Патент США № 9,010,070

Формы запроса на замену продукта

Чтобы упростить процесс запроса на замену продукта, когда продукты ClarkDietrich не указаны в архитектурной спецификации, выберите одну из форм CSI на странице форм запроса на замену ClarkDietrich, чтобы упростить процедуру. .

Для создания представлений о продуктах для прикрепления к этим формам используйте систему представления продуктов ClarkDietrich SubmittalPro.

  • Для отправки образцов продукции архитектору позвоните по телефону (800) 543-7140 и запросите образцы продукции ClarkDietrich.

Архитектурные спецификации

Спецификации ProSTUD® и ProTRAK®

  • Полные спецификации ClarkDietrich’s MasterSpec с ProSTUD можно найти, нажав здесь.
  • Для получения бесплатного обзора спецификаций свяжитесь с нашей группой проверки архитектурных спецификаций по телефону 330-974-0835 или напишите нам по электронной почте: info@clarkdietrich. com.

LEED Info

Build Green with ClarkDietrich

ClarkDietrich Building Systems является активным членом Совета по экологическому строительству США, в штате которого работают аккредитованные LEED® специалисты. ClarkDietrich стремится поставлять качественную продукцию и постоянно ищет новые способы разработки экологически чистых строительных материалов и устойчивых методов ведения бизнеса. Продукция ClarkDietrich может помочь вашему проекту претендовать на получение баллов LEED согласно LEED v4 и LEED 2009..

  • Узнайте больше об услугах LEED компании ClarkDietrich, нажав здесь

ClarkDietrich SubmittalPro®

Самый быстрый способ найти информацию о продукте

Листы предложений для точного продукта, который вы ищете, могут быть созданы с помощью системы представления продуктов ClarkDietrich SubmittalPro®.

Наиболее распространенные заявки ProSTUD можно найти ниже:



  • По любым вопросам, связанным с созданием заявок на продукцию или использованием SubmittalPro, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.
РубрикаГипсокартон
