Установка каркаса из профилей для перегородки из гипсокартона

Вступление

Следующим этапом после сделанного чертежа перегородки будет установка каркаса из профилей. Для начала вспомним чертеж перегородки, которую предстоит установить.

По замыслу, необходимо отгородить часть тупикового коридора для организации гардеробной комнаты. Перегородка устанавливается с дверью, от стены до стены. На рисунке ниже будущая перегородка обозначена красным цветом.

Сама перегородка планируется по типу с112. Иначе говоря,перегородка на металлокаркасе с двумя слоями гипсокартона с обеих сторон.

Работу по установки перегородки из гипсокартона разделим на 4 этапа

  • Разметка перегородки;
  • Установка каркаса из профилей;
  • Прокладка электропроводки. Укладка звукоизолятора;
  • Обшивка каркаса листами гипсокартона;
  • Малярные работы;
  • Установка двери.

Подготовка поверхности для установки перегородки

Стены и пол в месте, где будет установлена перегородка нужно освободить от старых покрытий. В принципе установить перегородку можно и на старое покрытие пола. Главное, чтобы основание пола было прочным, устойчивым и неподвижным.

Также верх перегородки из гипсокартона не обязательно должен упираться в потолок. Можно добавить в каркас перегородки несколько дополнительных перемычек и стоечных профилей (ПС) и сделать перегородку любой высоты, не до потолка.

Если вы запланировали в месте, где устанавливаете перегородку, еще и потолки из гипсокартона, то сначала надо сделать подвесной потолок из гипсокартона, а к нему крепить перегородку. Смотри рисунок ниже.

Важно! Но такая последовательность монтажа применима только для потолка из гипсокартона и перегородки. Реечный потолок устанавливается после перегородки из гипсокартона. Крепится реечный потолок к непосредственно к перегородке. На уровне реечного потолка в каркасе перегородки устанавливаются дополнительные перемычки из стоечного профиля (ПС).

В нашем примере перегородка из гипсокартона устанавливается от пола до потолка. Дальнейший рассказ именно от такой установки перегородки.

Разметка перегородки

Любая работа по строительству начинается с разметки. Для установки перегородки нужно нанести на стену и пол границу планируемой перегородки. Линия границы должна быть замкнутой. Для ее нанесения нужно воспользоваться строительным уровнем, чтобы направляющие отметки будущей перегородки были строго вертикальны.

От чистовой границы перегородки нужно отступить на толщину двух слоев гипсокартона  и провести вторую замкнутую отметку. На отметке, проведенной по полу нужно отметить створ будущего проема под дверь. Разметка готова, приступаем к креплению направляющих профилей (ПН).

Установка каркаса из профилей направляющих (ПН) для перегородки из гипсокартона

Установка каркаса из профилей начинается с установки направляющих профилей. Направляющие профили крепятся на потолок и пол. Для начала ножницами по металлу от купленных 3 метровых профилей нужно отрезать заготовки нужной длины. В нашем примере это 3 заготовки (одна на потолок и две на пол, справа и слева от дверного проема) смотри рисунок вверху.

Край нижней направляющей со стороны дверного проема можно загнуть под 90°, сделав вырезы на стенках профиля под 45°(смотри фото).

Для крепления направляющих нужно просверлить направляющие, вместе с основанием, сверлом Ø 8 мм, через 60-70 см и закрепить их дюбель-гвоздями.

Важно! На сторону профиля, которая будет соприкасаться с несущими поверхностями, нужно приклеить уплотнительную ленту Дихтунгсбанд. Это нужно для лучшей звукоизоляции перегородки, а также уплотнение каркаса избавит перегородку от трещин в районе швов дальнейшем.

Установка профилей стоечных (ПС) для перегородки из гипсокартона

Стоечные профили (ПС) отрезаются по нужной длине (высота помещения) и устанавливаются в каркас. Два профиля ПС (иначе их называют стойки) устанавливаются по стенам и прикрепляются к стене дубель-гвоздями.

Важно! На стойки каркаса, которые соприкасаются со стенами, необходимо приклеить уплотнительную ленту Дихтунгсбанд.

Две стойки закрепляются по границе дверного проема. Эти стойки вставляются внизу и вверху в профили направляющие. Стойки нужно выставить строго по вертикали и прикрепить к направляющим профилям саморезами металл-металл длинной 9 мм или просекателем. (Просекатель — специальный инструмент для скрепления металлических профилей друг с другом).

По правилам, стойки каркаса для гипсокартона крепиться через 60 см. Шаг крепления(60 см) мерится от середины стоек. Это делается, чтобы края листов гипсокартона, размер которых 1200×2500 мм, при креплении попадали на середину стойки и прочно прикреплялись к каркасу.

В вертикальные стойки, в которые будет устанавливаться дверь, нужно вставить в распор деревянный брусок и закрепить его саморезами к стойке. Деревянная вставка в дальнейшем упростит установку двери и усилит крепление дверной коробки.

В нашем примере еще одну стойку следует закрепить посередине широкого пролета (смотри рис).

Вертикальные стойки установлены, приступим к установке поперечных перемычек.

Установка поперечных перемычек для перегородки из гипсокартона

Поперечные перемычки каркаса для перегородки из гипсокартона лучше делать из стоечных профилей (ПС). Они имеют большую жесткость. Крепятся они, как показано на рис. В нашем примере поперечных перемычек будет 7 шт.

Крепятся поперечины к вертикальным стойкам следующим образом.

Одна сторона поперечного профиля вставляется в стойку. Но не совсем просто! У стоечного профиля для усиления жесткости края закруглены. Поэтому в месте вставления поперечины в стойку, закругленные края стойки нужно выпрямить при помощи пассатижей.

Вторую сторону поперечного профиля нужно предварительно подготовить. На фото вы видите, какую конструкцию при помощи ножниц по металлу нужно вырезать. Это не сложно. Сначала делаются разрезы вдоль профиля.  Получившейся «ЯЗЫК» загибается и именно его прикручивают к ровной стороне вертикальной стойки. Потом бортики обрезаются.

Все крепления производятся саморезами металл-металл длиной 9 мм или просекателем.

Есть еще один способ крепления поперечных профилей. Поперечины надрезать, как на рисунке и вставить в стойки.

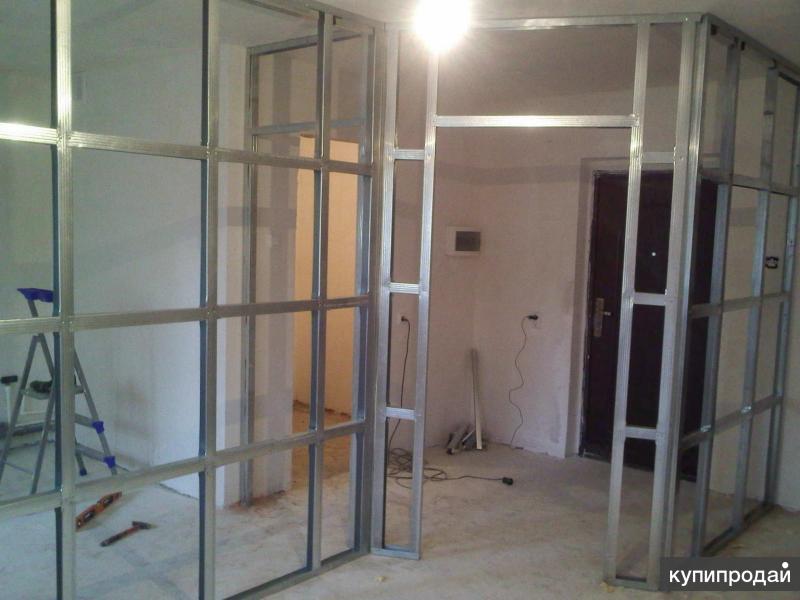

После выполнения всех вышеописанных работ можно считать, что установка каркаса из профилей для перегородки из гипсокартона завершена. По окончании работ не забудьте проверить их качество. Каркас не должен качаться и даже немного шевелиться. Вертикальные стойки дверного проема должны быть строго вертикальны.

Подведем итог установки каркаса из профилей

Каркас для перегородки из гипсокартона готов. Он жестко прикреплен к полу и стенам. Дверной проем имеет одинаковую ширину по всей высоте. Ширина проема равна ширине двери с коробкой плюс 3-4 см, для запенивания.

Остается проложить электропроводку внутри перегородки в гофре, зашить одну сторону перегородки листами гипсокартона, уложить звукоизолятор внутри перегородки, зашить вторую сторону гипсокартном. Затем провести малярные работы и установить дверь. После этого перегородку можно считать установленной.

Но об этом подробно в следующей статье.

©www.otdelochnik24.ru

Еще статьи

Как усилить каркас перегородки из гипсокартона и предать ей прочности

  • Импровизированные приемы
  • Готовые усиленные профили
  • Применение технологии двойной обшивки

При монтаже внутренних стен часто возникают вопросы, как усилить перегородку из гипсокартона, и какие крепежные элементы использовать для ее сборки? Решения этих проблем могут быть различными, в зависимости от сложности работы и ваших возможностей. Как правило, для усиления перегородок применяются стоечные профили шириной 100 миллиметров, однако в таком случае конструкция получается слишком массивной. Есть ли возможность добиться ее приемлемой толщины при оптимальной прочности? Да, это реализуемо, и если поставлена такая цель, можно использовать множество хитростей и приемов.



Импровизированные приемы

Достаточно тонкая усиленная стена из гипсокартона получится, если ее каждую вертикальную стойку изготавливать из двух сложенных профилей. Такая конструкция сможет выдержать больший вес, чем один профиль. Соединение деталей осуществляется с применением саморезов, которые обычно ввинчивают с шагом 150-200 миллиметров. С другой стороны, профили не рассчитаны на использование таким нестандартным образом, и сборная опора может оказаться не слишком практичной.

Еще один способ усиления конструкции – вкладывание внутрь профиля деревянного бруса. Обе детали соединяются саморезами с шагом до 200 миллиметров. Перед тем, как усилить профиль для гипсокартона с помощью бруса, рекомендуется убедиться, что их размеры являются подходящими. Необходимо, чтобы ширина бруса была несколько меньше ширины профиля. Также требуется следить, чтобы в процессе соединения крепежных элементов опора не деформировалась. Тогда усиленный профиль для гипсокартона будет прилегать к горизонтальным планкам с точностью до миллиметра.

Оба варианта являются импровизированными и чаще всего применяются для создания дверных проемов. Но можно установить и более прочные профили непосредственно от производителя.

Готовые усиленные профили

Показатели предельной нагрузки, которую способен выдержать профиль, зависят от двух показателей – ширина изделия и толщина использованного металла. Чем профиль шире и толще, тем, соответственно, он прочнее. Поэтому если возникает вопрос как усилить стену из гипсокартона, можно приобрести готовую сертифицированную продукцию, рассчитанную на повышенные нагрузки.

Три основные разновидности профилей для перегородок. Обратите внимание, что высота у всех одинакова

Стоечные профили в зависимости от ширины разделены на три категории:

• 50 миллиметров – универсальный стандарт;
• 75 миллиметров – в большинстве ситуаций для усиления каркаса применяется именно этот профиль;
• 100 миллиметров – для случаев, когда к прочности перегородки предъявляются высокие требования.

Независимо от ширины профиля, лучше всего использовать те из них, что выполнены из листа металла толщиной от 0,55 миллиметров и более, идеальный вариант – если этот показатель будет 0,6 миллиметров. Тогда перегородка получится довольно прочной, даже если обшить ее только одним слоем гипсокартона.

В большинстве случаев достаточно установки профиля шириной 75 миллиметров. С ним перегородка из гипсокартона усиленная не окажется слишком громоздкой. Стоечные профили шириной 100 миллиметров – вариант для ситуаций, когда на стену планируется возложить максимальную нагрузку. Перегородки на таких опорах получаются самыми толстыми из возможных, зато приобретают отличные звукоизоляционные свойства. Также внутри них можно спрятать практически любые инженерные коммуникации.

Применение технологии двойной обшивки

Существует еще один способ, как усилить каркас для гипсокартона, если прочность профиля шириной 75 миллиметров вас не устраивает. Обычно в такой ситуации делают двойную обшивку, используя профили шириной 50 миллиметров. Тогда толщина перегородки составит 100 миллиметров, но ее прочность существенно возрастет.

Хорошо помогает усилить перегородку из гипсокартона, двойная обшивка листали с пересечением швов. Этот способ улучшает ещё и звукоизоляцию комнаты.

Между профилями при этом рекомендуется уложить слой минеральной ваты. Это поспособствует лучшей звукоизоляции. Хотя стена и так практически не будет пропускать шум, лучше перестраховаться и избавиться от полостей, в которых звук хорошо распространяется и резонирует. Сам усиленный каркас для гипсокартона с двойной обшивкой к тому же неплохо удерживает тепло внутри помещения. Укладку минеральной ваты лучше осуществлять после того, как одна сторона перегородки уже зашита листами: это значительно облегчит фиксацию наполнителя.

Гипсокартон крепится к профилям саморезами, при этом их шляпки рекомендуется вкручивать до конца, чтобы избежать выступов над поверхностью стены. Ведь нужно не только позаботиться о том, как укрепить перегородку для гипсокартона, но и предусмотреть, чтобы все дальнейшие отделочные работы проводились без заминки. Дело в том, что выступающие шляпки саморезов помешают нанесению шпаклевки. Если же их слишком «утопить», нарушится прочность соединения.

Для сборки перегородок лучше всего использовать усиленный профиль для гипсокартона Кнауф, который достаточно прочен и практичен. Под этой маркой выпускаются изделия разной толщины и ширины, поэтому найти подходящий вариант не составит труда.

Видео:

Установка перегородки на металлическом каркасе

Перейти к содержимому

Предыдущая Следующая

Установка перегородки на металлическом каркасе

megaturk2022-11-24T14:05:49+03:00

Как создать перегородку на металлическом каркасе?

Для того, чтобы разделить комнату на разные площади или сделать ее меньше, вы можете самостоятельно создать перегородки .

В сегодняшней статье мы расскажем, как построить перегородку на металлическом каркасе. Таким образом, вы можете организовать свое жилое пространство в соответствии со своим стилем.

Зачем создавать перегородку?

Установка перегородок

Начнем с того, что в домах или офисах, когда требуются дополнительные помещения, мы выбираем добавление внутренних стен. Таким образом, гипсокартон — лучшее решение для создания комнат или разделения большого зала для получения дополнительных пространств.

Фактически, установив перегородку, мы можем наслаждаться удобством монтажа и демонтажа гипсокартона, когда захотим. Другими словами, это просто вопрос отвинчивания, учитывая, что гипсокартонные плиты крепятся непосредственно к металлическому каркасу.

Шаг за пошаговым руководством для стены раздела здания

Материалы, необходимые
  • Трековая стена U
  • Стена шпильки C
  • Винт для трассы и шпильки
  • винт для пластурных штук
  • профилей)
  • Рулетка
  • Аккумуляторная дрель
  • Шуруповерт для гипсокартона
  • Гипсокартон ( выберите, какие типы гипсокартона вы хотите использовать)
  • Минеральная вата
  • Карандаш
  • Защитные перчатки

Установка металлического каркаса

Шаг 1: Определение положения металлического каркаса стены

Прежде всего, нам нужно определить положение металлического каркаса стены. Для этого сделайте замер положения перегородки. Затем поставьте отметку карандашом на земле. На противоположном конце сделайте то же самое.

Установка перегородки на металлическом каркасе

Шаг 2. Крепление U-образной направляющей к полу

Во-вторых, между этими двумя отметками укажите положение U-образной направляющей, которая будет закреплена на полу. Затем обратите внимание на длину U-образной дорожки сзади. При необходимости срежьте одну сторону ножницами по металлу. Затем, в зависимости от пола, который у вас есть (бетон…), используйте соответствующие винты, чтобы надежно закрепить направляющую к полу.

Этап 3: Установка стойки C на стене

В-третьих, снимите мерки от пола до потолка. После этого отрежьте С-образную шпильку по длине, максимально на 5 миллиметров короче высоты пола до потолка. Поместите его в свою U-образную направляющую и приложите к поверхности стены. Выберите винты, соответствующие типу вашего фона (дерево, бетон, кирпич и т. д.), и прикрепите С-образную шпильку к стене.

Гипсокартон с металлическим каркасом

Шаг 4. Установка U-образной направляющей на потолке

В-четвертых, над стойкой, которую мы только что прикрепили к стене, установите потолочную направляющую. Затем используйте другую шпильку, пойманную по длине, и вставьте ее в верхнюю и нижнюю направляющие. Закрепите U-образный профиль на потолке. Там, где останавливается шпилька, находится конец перегородки. Это означает, что это то место, где нам нужно исправить (верхнее и нижнее).

Что касается промежуточных шпилек, то они не зафиксированы. Действительно, мы оставляем их как есть из-за гипсокартона, который мы будем класть на следующих этапах.

Крепление гипсокартона к металлическому каркасу перегородки

Шаг 5: Укладка гипсокартона в перегородку

В-пятых, мы проверяем, чтобы гипсовые плиты, которые мы будем использовать, были обрезаны по размеру. Чтобы избежать контакта с землей (из-за того, что гипс может впитывать воду и влагу), мы уплотняем доски к потолку, поднимая их над полом.

С помощью 25-миллиметрового специального шурупа для гипсокартона закрепите гипсокартон на металлической шпильке с помощью шуруповерта для гипсокартона.

Шаг 6: Изоляция перегородки

Изоляция перегородки

И последнее, но не менее важное: чтобы улучшить акустические и тепловые характеристики перегородки, мы настоятельно рекомендуем утеплить вашу перегородку.

Следовательно, согласно размерам металлического каркаса, обязательно нарежьте минеральную вату. Выполняем этот этап по мере изготовления плит второй фазы перегородки.

Этап 7: Стыковка и отделка гипсокартонных плит

После того, как вы закончите, вы можете начать соединение гипсокартонных плит .

Соединение гипсокартона
