Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При монтаже любой конструкции из гипсокартона необходима основа — а каркас, на который крепятся листы гипсокартона. Этот каркас собирается по технологии из специальных изделий – профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Содержание статьи

• 1 Материалы: из чего делают профили для гипсокартона?
• 2 Types and sizes of profiles for drywall
  • 2.1 To create wireframes
  • 2.2 Additional profiles and accessories
  • 2.3 Profile length
• 3 How to choose a profile for gypsum board
  • 3.1 Metal thickness
  • 3.2 Manufacturer’s выбор
• 4 Как подсчитать количество профилей
  • 4.1 Расчет количества направляющих на одну стену
  • 4.2 Количество профилей для гипсокартона для подвесных потолков — ПП и ПНП

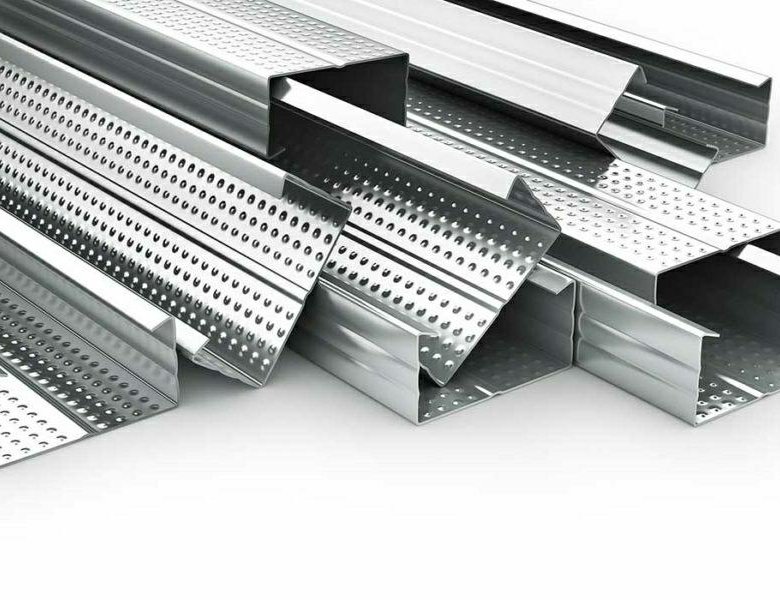

Материалы: из чего изготавливают профили для гипсокартона?

Любой профиль для гипсокартона изготавливается из стали и алюминия. Стальные (обычные или оцинкованные) встречаются чаще, так как алюминиевые, хоть и обладают отличными характеристиками, но очень дороги.

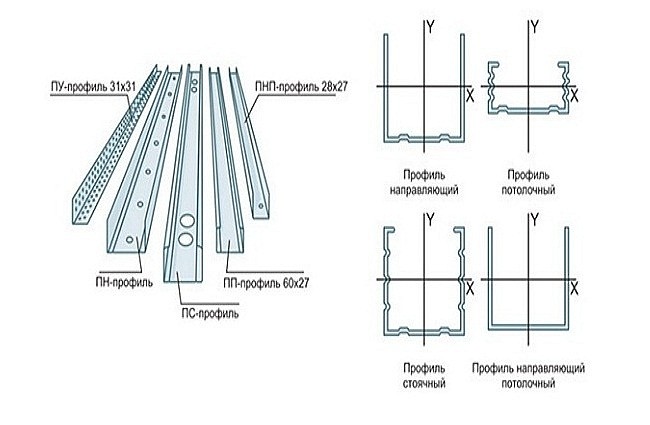

Это основные типы профилей для гипсокартона

Сталь может быть обычная или с защитным слоем — оцинкованная. Обычные – из черной стали – имеют меньшую стоимость, подходят для помещений с нормальными условиями эксплуатации. Из них делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью – ванных комнатах, кухнях и т. д. – лучше использовать оцинкованную сталь или алюминий.

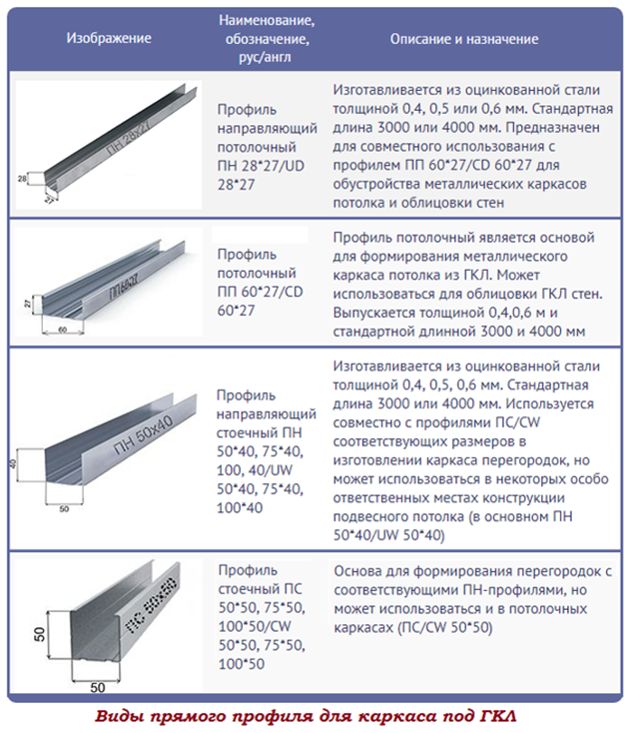

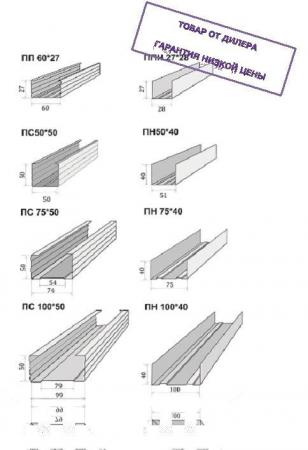

Типы и размеры профилей для гипсокартона

В любом месте, где продаются материалы для гипсокартона, есть профили разных видов и размеров. Чтобы выбрать и не ошибиться, нужно знать, чем они отличаются.

Профиль для гипсокартона: что нужно знать, размеры, виды, назначение

Для создания каркасов

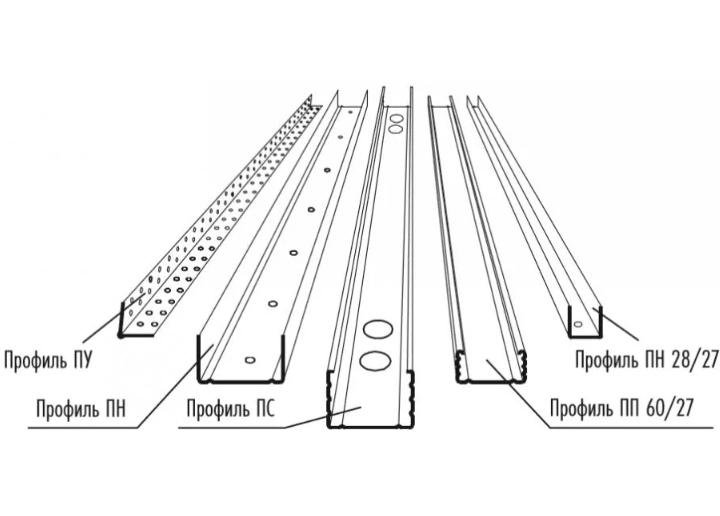

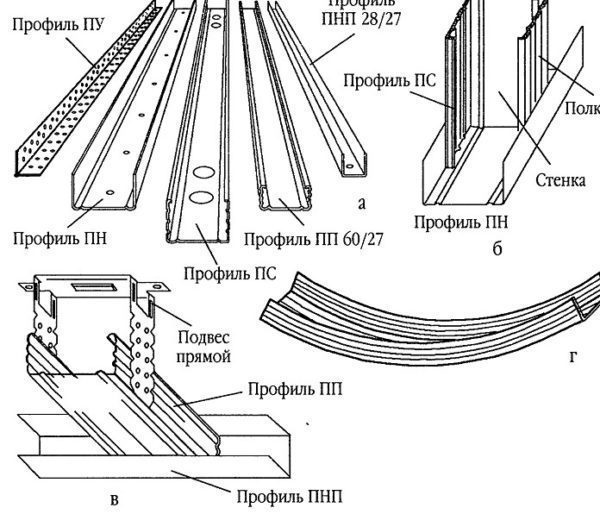

Существует профиль для гипсокартона следующих видов:

Это все виды профилей для гипсокартона, которые используются для строительства кадра. Из направляющих ПН собирается «рама», в них вставляются стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Существует несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса потолка, для крепления стоечных профилей к стенам и т.д.

Без большинства этих приспособлений можно обойтись. Например, два профиля сращиваются с помощью отрезка направляющего профиля подходящего размера. Вставляется внутрь, сдавливается пассатижами по полочкам, прикручивается саморезами. Соединение более жесткое, чем со специальными устройствами.

Как соединить/нарастить профиль для гипсокартона

При создании каркаса, расположенного вдоль стены, его скрепляют не перфорированными подвесами, а сапогами — отрезками профилей, согнутых в форме буквы «Г» (называемых «сапогами» — за характерную форму).

Два способа крепления стоечных профилей к стене — с помощью перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы изначально разработан для натяжных потолков и нагрузки от стенового гипсокартона, да еще уложенного в два ряда, выдерживает с трудом.

Длина профиля

Каждый тип профиля для гипсокартона может отличаться по длине. Стандартные длины 2,4 и 2,8 метра. но есть и до 4 м.

Пример сборки каркаса гипсокартонного подвесного потолка

Стоит ли искать длинные профили? Это не имеет особого смысла. Разве что сборка каркаса немного ускорится. Профили под гипсокартон отлично сращиваются, прочность конструкции не страдает. Только при сборке каркаса следует делать так, чтобы стыки на соседних стойках не находились на одном уровне. Обычно стыки делаются поочередно то вверху, то внизу.

Как выбрать профиль для гипсокартона

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного типа и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие обычно Кнауф, самые дешевые — безымянный Китай, средний ассортимент — отечественные производители.

Кроме типа и размера профиля для гипсокартона необходимо также выбрать толщину металла и производителя

Толщина металла

Разница станет понятна, как только вы подберете профиль. Одни прочные, жесткие, изготавливаются из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и более. Другие изготавливаются из такого тонкого металла, что меняют свою геометрию даже при поднятии профиля на одну кромку.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена выше. Оптимально для создания перегородок со стандартной высотой стены брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность, можно взять 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может отличаться — из-за разной толщины металла, из которого он изготовлен

Большую толщину металла имеет смысл брать только в том случае, если высота перегородки большой – нагрузка будет значительнее и дополнительная прочность не помешает. Но в этом случае нужно смотреть, что будет дешевле – профиль для гипсокартона из более толстого металла или чаще устанавливаемые стойки и ригели. Только учтите, что стойки обычно устанавливаются с шагом 60 см — так, чтобы стык листов гипсокартона приходился на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же – стык листов гипсокартона не должен висеть в воздухе. Так что поставить их можно будет только через 40 см. Так шов тоже будет приходиться на профиль. Но это слишком много стоек и вряд ли будет дешевле. В общем, посчитаешь.

Выбор производителя

Выбор производителя направляющих для гипсокартона одновременно и прост, и сложен. Все специалисты в один голос утверждают, что лучшие – это Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально входят в направляющие, не болтаются и не лопаются. В целом работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но это только самые дорогие из всего ассортимента. Несмотря на это, совет такой: если у вас нет опыта работы с гипсокартоном – лучше купите Кнауф.

Это скриншот цен на профили для гипсокартона из одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Гипрок (Гипрок) и Металлист. Есть и малоизвестные региональные кампании. Какой ты везучий. Доверяйте своим ощущениям и отзывам. Не всегда можно руководствоваться словами продавцов. У отечественных производителей есть хорошие партии, есть неудачные. В большинстве случаев возникает такая проблема, как несоответствие размеров стоечной подстанции и направляющих профилей ПН. Стойки должны точно входить внутрь рельса. Для этого при заявленной ширине, например, 50 мм фактическая должна быть на 1,5 мм меньше. Проблемы возникают с точностью наблюдения этой разницы. Кроме того, необходимо проверить заявленную толщину металла (микрометром). В общем, сэкономить получится, но нервы и время вы потратите в значительной сумме.

ГИПРОК имеет эту опцию

Гипрок имеет профиль с рифленой поверхностью. Все стороны профилей — и спинка, и полки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так – конструкция более жесткая. А вот соединение стоек и направляющих получается более неудобным — из-за несовпадения «пупырышек» они не притягиваются вплотную, как гладкие металлические стенки. Есть и второй момент – конструкции из таких профилей больше скрипят. При всем этом такие профили стоят немного меньше, чем Кнауф, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Зная, какого типа и типа бывают профили для гипсокартона, их размеров недостаточно. Необходимо рассчитать количество каждого вида. Считать будет проще, если начертить на листе бумаги план каркаса, подписать названия профилей, проставить размеры. Это не займет много времени, но поможет более точно определить количество.

Нужно четко представлять, как будет выглядеть рамка

Расчет количества направляющих на одну стену

Если стены очень неровные, их можно выровнять гипсокартоном. Возводится параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет следующим:

Если все стены в помещении обшиты гипсокартоном, аналогичный расчет ведется для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесных потолков — ПП и ПНП

Расчет здесь немного проще: каркас собирается «в клетку», поэтому его проще рассчитать. В остальном подход аналогичен описанному выше. Итак считаем:

Всего для натяжного потолка в помещении размером 3*4 метра вам понадобится 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

Размеры, виды и назначение профиля для гипсокартона, применение металлических стартовых вариантов

Выбирать профиль для гипсокартона нужно с особой тщательностью. Чтобы сделать правильный выбор, необходимо изучить особенности профилей, их виды и размеры, а также обратить внимание на несколько важных нюансов.

Особенности

Профиль для гипсокартона имеет полностью прозрачное назначение — поддержание всей гипсокартонной конструкции. Обычный металлический профиль для этих целей не подходит. Обязательным требованием является вес конструкции. Недопустимо, чтобы каркас профиля был слишком тяжелым. В лучшем случае гипсокартонная конструкция будет шататься и скрипеть, в худшем – рушиться.

Считается, что опытный мастер может использовать любые профили. , при этом получив отличный результат. Это утверждение верно лишь отчасти. Для конструкции подходят только профили, предназначенные для работы с гипсокартоном. Под рукой может не оказаться профиля нужного типа, и тогда опытный мастер может превратить неподходящий профиль в нужный.

Эти метаморфозы определяются выбором материалов, из которых изготовлены образцы профилей. Используются гибкие металлы. Чаще всего используются конструкции из оцинкованной стали, но встречаются и алюминиевые. Особой популярностью они не пользуются, поскольку достаточно дороги. Сталь намного дешевле.

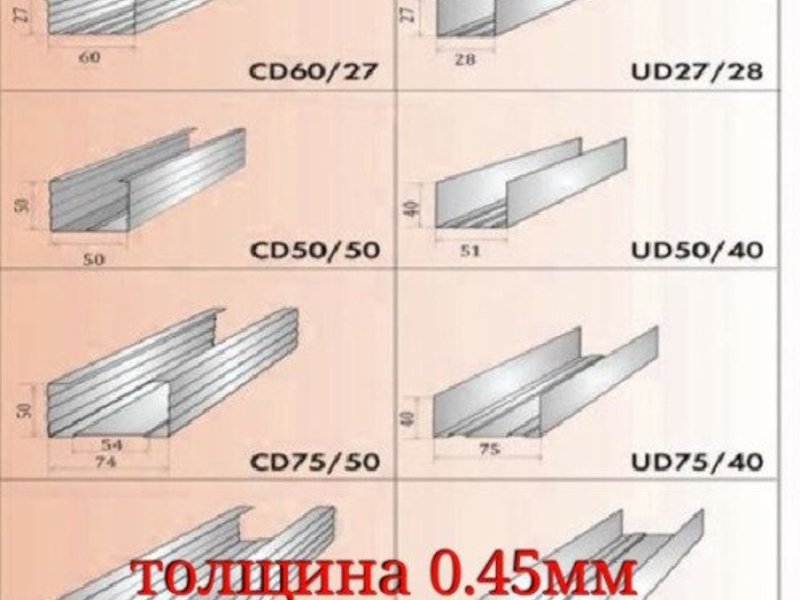

Типы и размеры

Если дом из бруса, например, можно построить совершенно без использования металлических профилей, то в случае с гипсокартоном такая роскошь недоступна. Металлопрофили для ГКЛ выпускаются в огромном разнообразии.

Все их можно разделить на две большие группы по типу места крепления:

• крепятся к стене;
• крепится к потолку.

В зависимости от назначения классификация следующая:

• профили, используемые для отделочных работ;
• варианты оформления новых разделов.

Каждый из подвидов включает в себя множество специализированных элементов, отличающихся длиной, толщиной и шириной, степенью несущей способности, изгибом. Отдельно стоит выделить профили для арок, которые сильно отличаются своей формой. Специалисты даже выделяют их в отдельную категорию.

Некоторые профили взаимозаменяемы и без них можно обойтись. Использование каждого конкретного образца значительно упрощает работу. Так что, если вам не хватает опыта, то лучше всего не пытаться сильно сэкономить, а купить все необходимое. Если у вас уже есть знания и практика в этой установке, можете смело экспериментировать.

UD или Mon

Этот тип профиля смело можно назвать основным. На его основе монтируется весь каркас благодаря высоким прочностным характеристикам изделия. Этот металлический профиль является несущим. Укрепленный ребрами жесткости, он может иметь не только гладкую структуру, но и быть перфорированным. Кстати, этот вариант гораздо удобнее, ведь вам не придется самостоятельно делать отверстия для шурупов. Если правильно закрепить профили этого типа, то вся конструкция будет надежной, не будет скрипеть и раскачиваться.

Что касается габаритов, то полосы типа УД или ПН имеют следующие размеры: высота самого швеллера 2,7 см, ширина — 2,8 см, толщина варьируется в пределах 0,5-0,6 мм. Масса зависит от длины и составляет 1,1 кг для профилей длиной 250 см и 1,8 кг для профиля 4,5 м. А также выпускаются модели длиной 3 м и массой 1,2 кг и четырехметровой массой 1,6 кг. Обратите внимание, что наибольшей популярностью пользуется модель от Knauf с сечением 100х50 мм и длиной 3 м. .

UW или Mon

Профиль направляющего типа, который используется для создания всех видов перегородок из гипсокартона. Он прикреплен к стене. С его помощью крепится гипсокартон. Изготавливается из металлической ленты, материалом для которой служит оцинкованная сталь. В дальнейшем UW или Mon используют как направляющую для стоечного профиля.

Интересно, что эти профили используются только во внутренней компоновке. Так что с их помощью можно соорудить только межкомнатные перегородки.

Несмотря на схожесть с УД или МО, эта модель имеет другие габаритные характеристики. Здесь высота канала 4 см. Ширина может варьироваться в зависимости от возводимой перегородки. Доступны модели шириной 50 мм, 75 мм и 10 мм. Толщина такая же, как у УД или ПН – 0,5-0,6 мм. Логично, что масса зависит не только от длины профиля, но и от его ширины: профиль 5х275 см весит 1,68 кг, 5х300 см — 1,83 кг, 5х400 см — 2,44 кг, 5х450 ​​см — 2,75 кг. Масса более широких образцов составляет: 7,5х275 см – 2,01 кг, 7,5х300 см – 2,19 кг.кг, 7,5х400 см — 2,92 кг, 7,5х450 ​​см — 3,29 кг. Наконец, вес самых широких профилей следующий: 10х275 см – 2,34 кг, 10х300 см – 2,55 кг, 10х400 см – 3,4 кг, 10х450 см – 3,83 кг.

CW или PS

Эта категория относится к стойке, но роль этого компонента немного отличается от роли UD или MON. Профили CW или PS используются для усиления каркаса, придания ему жесткости и устойчивости. Они закреплены на направляющих. Шаг, расстояние между ними определяется индивидуально, но стандартный показатель составляет 40 см.

Размеры профилей сильно отличаются от других, ведь здесь счет идет на десятые доли миллиметра. Это касается ширины. Он может быть 48,8 мм, 73,8 мм или 98,8 мм. Высота 5 см. Стандартная толщина 0,5-0,6 мм. Вес также варьируется в зависимости от длины и ширины профилей: 48,8х2750 мм — 2,01 кг, 48,8х3000 мм — 2,19 кг, 48,8х4000 мм — 2,92 кг, 48,8х4500 мм — 3,29 кг; 73,8х2750 мм — 2,34 кг, 73,8х3000 мм — 2,55 кг, 73,8х4000 мм — 3,40 кг, 73,8х4500 мм — 3,83 кг; 98,8х2750 мм — 2,67 кг, 98,8х3000 мм — 2,91 кг; 98,8х4000 мм — 3,88 кг, 98,8х4500 мм — 4,37 кг.

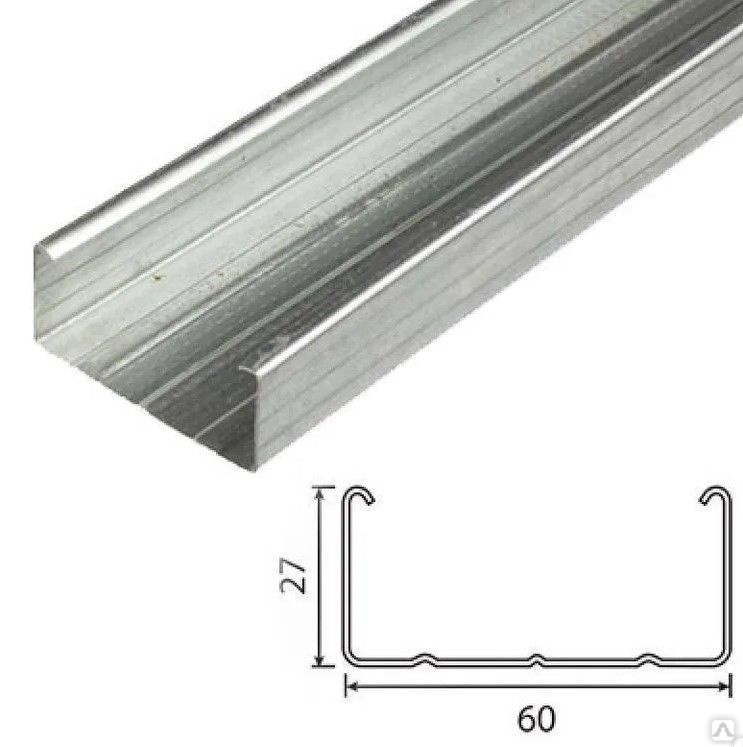

CD или PP

Эти профили несущие. Это значит, что они берут на себя весь вес конструкции и облицовочного материала. Такие профили подходят не только для установки внутри помещения, но и снаружи. Преимущественно эти разновидности используются для монтажа на потолке. Кстати, маркировка ПП расшифровывается как «потолочный профиль», что самым прямым образом указывает на основное назначение.

Что касается габаритных характеристик, то высота профиля такая же, как у предыдущего – 2,7 см. Доступен только в одном решении по ширине — 6 см. Стандартная толщина – 0,5-0,6 мм. Масса зависит от длины профиля: 250 см – 1,65 кг, 300 см – 1,8 кг, 400 см – 2,4 кг, 450 см – 2,7 кг. Таким образом, получится подобрать наиболее подходящие профили как по длине, так и по весу, а каркасная конструкция все равно останется относительно легкой и прочной.

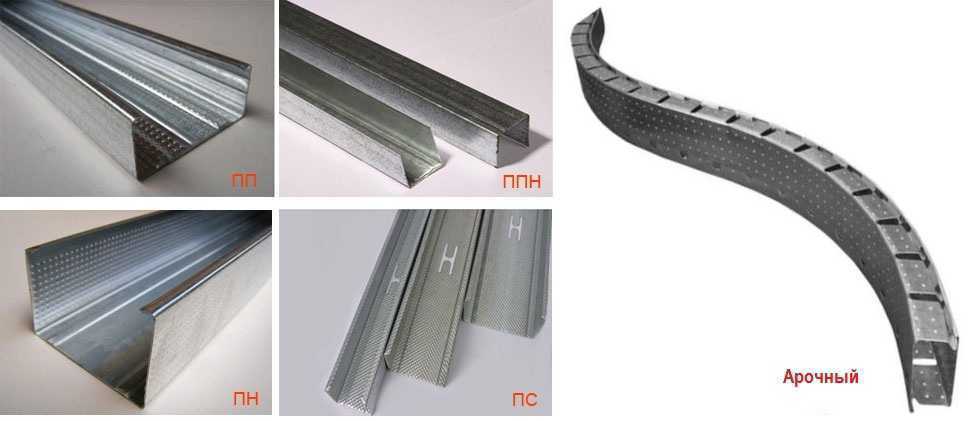

Арочный

Профили для арок не что иное, как продукт. Изначально мастера пытались оформить арочные проемы с помощью обычных прямых профилей, но ничего не вышло. Потом некоторым из них пришла в голову идея сделать надрезы и сложить профиль дугой. Изначально дуга была угловатой, а не плавной, но это лучше, чем ничего.

Идею подхватили именитые производители, вот и появились образцы для обработки арочных проемов. Выпускаются как хорошо гнутые самими рабочими элементы, так и профили с фиксированной кривизной. Второй случай предусматривает вогнутый и выпуклый профиль, чтобы в случае чего на него можно было крепить фигурные элементы. Так, выпуклые и вогнутые элементы выпускаются одинаковых размеров: длина может быть 260 см, 310 см или 400 см, радиус кривизны от 0,5 м до 5 м.

УЕ.

Эти профили угловые. Они предназначены для защиты внешних углов гипсокартона от ударов или разрушения. Отличительной особенностью является обильная перфорация. Задача отверстий не дать возможности прикрепить профиль к гипсокартону саморезами, как в других случаях. Здесь отверстия помогают штукатурке лучше закрепиться на металлическом элементе, надежно герметизируя его между шероховатой поверхностью и слоем штукатурки. Только при полном соблюдении он обеспечит защиту в необходимом объеме.

Размерные характеристики здесь будут особенными, так как угловые профили отличаются от настенных и потолочных. Так, размеры полотен составляют 25 мм, 31 мм или 35 мм, а толщина 0,4 мм или 0,5 мм в зависимости от поперечное сечение. Стандартная длина 300 см.

ПМ

Маячные профили данного типа применяются при проведении непосредственно отделочных работ, в частности, штукатурных. Они нужны для того, чтобы правило скользило максимально плавно, разглаживая слой штукатурки. Таким образом, профили приклеиваются к гипсокартонному листу непосредственно штукатурным раствором после проведения сложной процедуры. Это делается для того, чтобы обеспечить равномерное нанесение слоя материала, избежав при этом необоснованных затрат как трудового, так и финансового плана.

Размеры профилей маячкового типа немного отличаются от других. Они похожи на уголок. Здесь сечение может быть 2,2х0,6 см, 2,3х1,0 см или 6,2х0,66 см при длине 3 м. Учтите, что при необходимости увеличения длины (хотя обычно этого не происходит) профили сращиваются.

Защитный

Помимо стандартного ПУ, существуют также различные виды профилей для гипсокартона, назначение которых уберечь угловые борта от лишних повреждений. Интерес представляет профиль, во многом аналогичный ПУ, но здесь плетение из проволоки используется вместо перфорации. Это обеспечивает наилучшее сцепление элемента со штукатуркой, при этом он имеет значительно меньший вес и цену. Дело в том, что стандартный ПУ лучше всего купить из алюминия, тогда как улучшенный аналог можно сделать из оцинкованной стали.

Размеры модернизированных защитных профилей такие же, как и у стандартных. Их длина составляет 300 см, а сечение 0,4х25 мм, 0,4х31 мм, 05х31 мм или 0,5х35 мм. Масса составляет примерно 100 г против веса 290 г обычного углового профиля из ПУ. Разница в массах очевидна, и если вы не планируете наносить толстый слой штукатурки, лучше всего выбрать этот вариант.

Шляпа

Этот профиль для гипсокартона сильно отличается от всех остальных своей задачей и типом крепления. Применяется в тех случаях, когда необходимо обеспечить качественное утепление перегородки. Шляпный профиль можно монтировать самостоятельно без использования анкеров или реек. Обычно используется для обустройства потолков, но может крепиться и к стене. Изготавливается из цинка, покрытого полимерным слоем.

Обилие разнообразных опций поражает. Толщина профилей может варьироваться от 0,5 до 1,5 мм. Сечение профиля зависит от того, какая модель выбрана. Так, для профилей типа КПШ сечение может быть 50/20 мм, 90/20 мм, 100/25 мм, 115/45 мм. Для профилей ПН значения частично аналогичны: 100/25мм или 115/45мм. Модели типа H имеют самые разные показатели: h45 – 35х0,5 мм, 35х0,6 мм, 35х0,7 мм, 35х0,8 мм; Н60 — 60х0,5 мм, 60х0,6 мм, 60х0,7 мм, 60х0,8 мм, 60х0,9 мм, 60х1,0 мм; Н75 — 75х0,7 мм, 75х0,8 мм, 75х0,9 мм, 75х1,0 мм.

Z-профили

В качестве дополнительных ребер жесткости используются так называемые Z-профили. Обычно их приобретают для кровельных конструкций, но можно использовать и для укрепления гипсокартонных листов, что в последнее время стало более распространенным. Производители заявляют, что с его помощью можно заменить два С-профиля. Это поможет сэкономить

Размеры могут различаться и зависят от типа экземпляра.

• Z100 имеет высоту 100 мм, ширина лопастей у всех Z-профилей будет одинаковой — по 50 мм, толщина варьируется от 1,2 мм до 3 мм. Вес погонного метра этого профиля также будет варьироваться в зависимости от толщины: при 1,2 мм – 2,04 кг, при 1,5 – 2,55 кг, при 2 мм – 3,4 кг, при 2,5 мм – 4,24 кг, при 3 мм – 5,1 кг. .

• Высота профиля Z120 120 мм, толщина может быть от 1,2 мм до 3 мм. Вес — 2,23 кг для 1,2 мм, 2,79кг для 1,5 мм, 3,72 для 2 мм, 4,65 кг для 2,5 мм, 5,58 кг для 3 мм.
• Высота Z150 150 мм, толщина такая же, как и в предыдущих версиях. Вес варьируется: 2,52 кг для 1,2 мм, 3,15 кг для 1,5 мм, 4,2 кг для 2 мм, 5,26 кг для 2,5 мм, 6,31 кг для 3 мм.
• Профиль Z200 имеет высоту 200 мм. Массы значительно различаются: при 1,2 мм — 3,01 кг, при 1,5 — 3,76 кг, при 2 мм — 5,01 кг, при 2,5 мм — 6,27 кг, при 3 мм — 7,52 кг.

Более высокие варианты в работе с гипсокартоном обычно не применяются.

Г-образный профиль

Г-образный профиль часто называют Г-образным, поэтому имейте в виду – это означает одно и то же. Они относятся к угловым, однако выполняют иную функцию, чем ПУ или угловые. Г-образные варианты являются частью несущей системы. Они изготовлены из оцинкованной стали. Их толщина начинается от 1 мм, в результате чего достигается прочность деталей. Такие профили имели бы большой вес, но прочная перфорация устраняет этот недостаток. Именно Г-образный элемент используется как завершающий или стартовый элемент всей конструкции.

Длина Г-образных профилей может быть 200, 250, 300 или 600 см. На рынке представлены образцы следующей толщины: 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3 мм. Обратите внимание, что возможно изготовление профилей данного типа на заказ. Это касается только длины деталей, толщину следует выбирать из предложенных. Ширина профилей варьируется от 30 до 60 мм.

Дополнительные элементы

Для полного завершения монтажных работ одних профилей недостаточно. Нужны еще детали, с помощью которых все комплектующие крепятся к обрешетке-коробке. Обязательно обратите внимание на выбор этих комплектующих, ведь при неправильном выборе каркас может быть хрупким, скрипеть.

Часть вспомогательных элементов, это частично относится к соединительным, можно сделать своими руками.

Удлинители

В продаже имеются многочисленные детали для того, чтобы немного удлинить профили. Ведь покупать весь элемент ради недостающих 10 см – не самое рациональное решение. Не обязательно покупать специальный удлинитель. Для этого можно использовать ненужную обрезку существующей профильной ленты. Для сращивания подойдет направляющий профиль, который придаст стыку дополнительную жесткость.

Все, что вам нужно, это вставить направляющий профиль, подходящий по размеру внутрь, и придать ему необходимую форму с помощью пассатижей. Далее останется только скрепить всю конструкцию саморезами. Действовать нужно аккуратно, постоянно проверяя ровность получившегося профиля.

Соединительные элементы

Применяются в случае, если необходимо только соединить два профиля без изменения их длины. Эти профили могут как лежать в одной плоскости, так и образовывать многоярусный каркас. Для каждого из этих случаев предусмотрены различные решения. Некоторые из них можно сделать из остатков профильной детали, другие обязательно нужно купить, без третьих можно обойтись даже, но все же они значительно упрощают работу. Тем не менее, необходимо разбираться во всех типах, чтобы знать, к какой категории они относятся.

Имеется 4 типа соединительных элементов. Три из них используются для соединения профилей, лежащих в одной плоскости, и только один — для многоуровневых деталей.

Кронштейн продольный

Мы уже упоминали о удлинении профилей с помощью дополнительной части профиля. Для таких нужд существует специальное приспособление – соединительная продольная планка. С его помощью можно одновременно соединить два профиля между собой и немного удлинить их. Поэтому данная деталь относится к соединению, а не к удлинителям.

Кронштейн продольный представляет собой пружину, которая упирается в торцевые части профилей. Изготавливается методом горячего цинкования. Таким образом, производители постарались придать деталям большую жесткость. Для его окончательного крепления используются шурупы или болты. Иногда соединительную скобу делают не из гладкого металла, а из пупырчатого. Считается, что это позволит ей лучше прилегать к профилю, особенно если он еще и не ровный. На самом деле такое новшество только усложняет работу.

Кронштейн двухуровневый

Эти детали часто называют «бабочками». Эти элементы относятся к тем, которые позволяют фиксировать профили разного уровня. Так, с помощью двухуровневых кронштейнов перекрывающиеся детали соединяются между собой, при этом гарантируется их полная посадка и жесткое соединение.

Кронштейны двухуровневые – приспособления, которые предназначены для облегчения труда строителей. Их крепление не требует использования саморезов: в самой конструкции предусмотрены специальные выступы, с помощью которых он крепится к профилям. Однако элементы старого образца все же требуют специальных фиксаторов.

Продаются «бабочки» в расправленном виде, но при установке их нужно будет согнуть буквой П и закрепить.

Угловой

Соединители угловые позволяют комбинировать детали в форме буквы Т. Стоит отметить, что такое соединение возможно только в тех случаях, когда детали находятся на одном уровне, а не на разных.

Такие детали можно изготовить самостоятельно. Самодельный элемент получил название «сапог» из-за характерной Г-образной формы. Для этого используются потолочные направляющие, которые идеально подходят для этого благодаря своей жесткости. Таким образом, отрезаются части профиля нужной длины, а затем соединяются под прямым углом с помощью саморезов. Обратите внимание на прочность получившегося соединения. Соединение должно быть максимально жестким и прочным, чтобы обеспечить устойчивость конструкции.

«Краб»

С помощью «краба» элементы соединяются крест-накрест только в пределах одного уровня. По сути, «краб» — это то же самое, что и двухуровневые скобки. «Крабы» обеспечивают жесткость соединения, его прочную фиксацию.

Можно обойтись и без «крабов», заменив их самодельным аналогом. Для этого берем два отрезка несущего профиля и прикручиваем к уже закрепленному профилю со стороны швеллера. Получается, что куски профиля лежат на боку. В дальнейшем профиль, который должен пересекать существующий, фиксируется внутри таких самодельных пазов саморезами.

Полученная конструкция ничуть не уступает по функциональности специально купленным элементам, поэтому строители часто прибегают к такому способу крепления.

Опорная пластина

Этот элемент можно отнести к крепежным элементам. Так, цокольный уровень обозначает границу возводимой гипсокартонной конструкции снизу, сверху, сбоку, а края более эстетичны. Торцевые части планки имеют перфорацию, которая необходима для того, чтобы их было легче оштукатурить или иным образом обработать перед креплением отделочного покрытия на лицевую сторону.

Опорные пластины изготовлены из алюминия или пластика. Элементы ПВХ более удобны. Вырезать такие полоски просто. Так, можно с помощью ножниц отрезать необходимое количество, при этом край все равно останется ровным, без трещин. Существуют двухсоставные цокольные элементы из ПВХ, которые позволяют оформить стык между гипсокартонной перегородкой и пол наилучшим образом, так как они имеют уплотнительную деталь.

Как выбрать?

При выборе профиля важно ориентироваться не только на его маркировку, но и на цену и производителя, а также на материал, из которого он изготовлен. Перед покупкой необходимо рассчитать количество профилей. В идеале нужно иметь на руках готовый проект.

Обратите внимание, для чего предназначены детали: для стен или потолка. Без учета этого фактора выбрать действительно подходящий вариант невозможно. Даже если он отличного качества, не факт, что выдержит нагрузки, для которых не предназначен.

Почитайте отзывы о производителях. Бывает так, что отечественные профили лучше зарубежных, при этом есть хороший шанс сэкономить, не переплачивая за бренд.

Крепеж

Монтаж осуществляется с помощью множества деталей, среди которых есть как предназначенные только для гипсовых профилей, так и универсальные. Прежде чем отправляться за покупками, необходимо произвести расчет количества креплений. Для этого вам понадобится готовый план. Обрешетка может быть сложной или простой, от этого тоже зависит необходимое количество.

предназначен не только для крепления профилей друг к другу, но и для крепления всей конструкции к стене или потолку. Поэтому они должны быть прочными, чтобы выдерживать такой большой вес. При сборке модуля из гипсокартона вам понадобится весь перечень деталей.

Шурупы, дюбели, шурупы

Не все эти элементы подходят для соединения профилей. На выбор крепежа влияют три фактора: материал, его толщина и место крепления.

Между собой профили можно скреплять только саморезами. , относящийся к категории сверления или пробивки, соответственно, с маркировкой LB или LN. Эти варианты позволяют работать по металлу, но придется приложить усилия, чтобы утопить шляпку и добиться ровности. Кстати, такие винты называются «жучки».

Для крепления гипсокартона вам понадобятся более длинные шурупы. Их длина должна быть от 25 мм до 40 мм в зависимости от количества и толщины слоев. Здесь идеально подходят изделия с маркировкой TN.

Для крепления профилей к стене или потолку потребуются армированные нейлоновые дюбеля типа «грибок». Винты уже прикручены.

Подвесы

Независимо от типа каркас профиля можно крепить к стене или потолку с помощью подвесов. Подвески изготовлены из тонкой и гибкой оцинкованной стали, благодаря чему вес детали составлял всего 50-53 г. Несмотря на кажущуюся хрупкость, подвесы успешно выдерживают вес конструкции. При работе с ними нужно быть осторожным. Они не выдерживают механических воздействий, а при неловком движении подвеску можно легко погнуть.

Чаще используются прямые подвесы, но есть и анкерные. Если первые можно назвать универсальными, так как они подходят для стен и потолка, то вторые используются только для потолочных креплений.

Анкер

Потолочные анкерные подвесы с клипсами легкие — всего 50 г, однако способны выдержать внушительный вес, не деформируясь и не сваливаясь с потолка.

Анкерные подвески имеют и другие преимущества.

• Низкая цена. Она 8-10 рублей за штуку.
• Универсальность. Потолочные подвесы хоть и предназначены только для потолков, но могут монтироваться как в углах, на стыках со стенами, так и на открытых участках потолка.
• Сталь высокого качества. Прочностные характеристики оцинкованной стали и ее гибкость выше всяких похвал, ведь крепеж отвечает за надежность всей конструкции.
• Простота установки и использования. Установка анкерных деталей проста благодаря их интуитивно понятной конструкции.
• Небольшой вес.

Прямые

Прямые подвесы более универсальны. Их можно крепить не только к потолку, но и к стенам, и к другим элементам. Они подходят для работы как в помещении, так и на улице. Цена прямых элементов значительно ниже анкерных: начинается от 4 рублей за штуку. Производители предусмотрели многие потребности строителей, поэтому снабдили подвесы мелкими ступенями перфорации, что открывает большой диапазон высот для работы.

Прямые подвесы применяются не только в работе с гипсокартоном, но и с деревом, бетоном, металлом и другими материалами. Качество стали и ее прочность остаются высокими.

Тяга

Тяга нужна в том случае, если высоты обычных подвесок не хватает. Их длина начинается от 50 см. Это значит, что гипсокартонная конструкция может располагаться на 50 см ниже потолка. Потолочные распорки выполнены из толстых спиц диаметром 4 мм. Правильный монтаж позволяет добиться того, что вес подвесной гипсокартонной конструкции будет распределен равномерно.

Кронштейны

Эти компоненты необходимы для наилучшего соединения профилей. Имеются усиленные кронштейны крепления и П-образные. Оба применяются с соответствующими профилями. Наличие кронштейна необязательно, но если вес конструкции большой, то монтаж лучше проводить с их помощью.

Как рассчитать количество?

Для расчета необходимого количества деталей профиля ПН необходимо использовать следующую формулу: К = П/Д

В этой формуле К означает количество, П — периметр помещения, а Д — длина одного элемента.

Рассмотрим пример. При периметре помещения 14 м (стены соответственно 4 м и 3 м) и длине выбранного профиля 3 м получаем:

К = 14/3 = 4,7 шт.

Округляя получаем 5 ПН профилей

Для расчета количества профилей ПП для простой обрешетки следует воспользоваться несколькими формулами:

• L1 = H*D, где L1 — количество метров ПП, H — количество элементов в зависимости от шага , Д — длина помещения;
• L2 = K*W, где L2 — длина поперечных профилей ПП, K — их количество, W — ширина помещения;
• Л = (Л1 + Л2) / Э, где Э — длина элемента.

Например, шаг 0,6 м. Тогда L1 = 4 (длина комнаты) * 5 (длину комнаты надо разделить на шаг и вычесть два боковых профиля: 4/0,6 = 6,7; 6,7-2 = 4, 7, округляем в большую сторону, получаем 5 ). Итак, L1 20 штук.

L2 = 3 (ширина комнаты) * 3 (количество ищем так же, как и в предыдущей формуле) = 9 шт.

L = (20 + 9) / 3 (стандартная длина элементов) = 9.7. Круглым с размахом получается, что нужно 10 профилей ПП.

Монтаж

Монтажные работы выполняются в соответствии с существующим планом. Из профилей можно составить как простую, так и сложную каркасную конструкцию.

Монтаж необходимо начинать с крепления несущих профилей по периметру, постепенно продвигаясь от боков к середине. Такое постепенное заполнение поможет избежать неравномерного распределения веса и, как следствие, провисания конструкции.

Лучше всего доверить установку сложной рамы, особенно если она выполняется с использованием тяговых подвесок. Он сможет точно и точно рассчитать, где и сколько профилей можно прикрепить, благодаря чему конструкция будет действительно прочной и не разрушится через некоторое время после возведения.

Советы

Отличить бракованный товар при покупке от качественного иногда не так уж сложно — невозможно. Иногда брак определяется только при установке.

Есть несколько рекомендаций, которые частично облегчат процесс выбора.

• От покупки врезного профиля лучше отказаться. Велик риск того, что в гипсокартоне он со временем начнет болтаться. Если нет выбора, врежьте его в бетонную стену.
• Проверьте толщину металла, она должна точно соответствовать заявленной. Для этого используйте штангенциркуль.

• Проверьте ровность профиля, осмотрев его вдоль. Недостатки будут видны сразу.
• Ржавчины быть не должно. Его наличие указывает на использование базовой стали.
• Обращайте внимание на винты и шурупы при выборе. Они должны быть острыми, с четкой глубокой резьбой.

Производители

На сегодняшний день наиболее популярны две марки: Кнауф (Германия) и Гипрок (Россия) . Первый производитель выпускает самые удобные устройства, но их цена в два раза выше, чем у Гипрок . Качество продукции примерно одинаковое.

О том, как монтировать каркас из профиля и его составляющие для гипсокартона, смотрите в этом видео.

Системы обрезки и раскрытия | Профили для гипсокартона

Профили для гипсокартона

Профили для гипсокартона Fry Reglet позволяют формировать и лепить внутренние перегородки из гипсокартона, создавать плавные переходы и соединять разнородные отделки стен и потолков.

Наши возможности индивидуального изгиба, проектирование и изготовление нестандартных профилей, а также заводские сварные пересечения обеспечивают неограниченные возможности дизайна и простую и точную установку.

Наши профили для гипсокартона могут быть окрашены в широкий спектр цветовых палитр с покрытиями от прозрачного до цветного анодированного, а также со стандартной и индивидуально подобранной порошковой краской.

Отделка

Профили Fry Reglet для гипсокартона доступны в порошковой окраске, химической пленке, прозрачном или цветном анодировании, а также с отделкой Kynar®.

Порошковая краска

Fry Reglet Порошковая краска обеспечивает долговечность и красоту для внутренних и наружных работ. Порошковая краска доступна во всех наших стандартных цветах или может быть подобрана по индивидуальному заказу.

Химическая пленка

Химическое конверсионное покрытие (химическая пленка) представляет собой многоэтапный процесс очистки и подготовки металла. Он очищает алюминий и действует как защитное покрытие до тех пор, пока не будут добавлены грунтовка и краска, применяемые в полевых условиях.

Анодированный

Анодирование представляет собой электрохимический процесс, при котором алюминий погружают в раствор кислоты, через который пропускают электрический ток. Хотя естественный процесс окисления начинается, когда голый необработанный алюминий подвергается воздействию воздуха, создание оксидной пленки искусственно создает более толстую, твердую и долговечную пленку.

Прозрачное анодирование является нашей стандартной отделкой, а цветное анодирование доступно по индивидуальному заказу. Цвет анодированного покрытия варьируется в зависимости от типа детали.

Kynar®

Краска Fry Reglet Kynar® предназначена для поверхностей, подверженных воздействию УФ-излучения или агрессивных сред. Лакокрасочное покрытие обладает высокой устойчивостью к химическим веществам, соляному туману и промышленным загрязнениям. Краска Kynar® доступна во всех наших стандартных цветах или может быть индивидуально подобрана к любому цвету.

Отделка

Профили Fry Reglet для гипсокартона доступны в порошковой окраске, химической пленке, прозрачном или цветном анодированном покрытии, а также с отделкой Kynar®.

Порошковая краска

Fry Reglet Порошковая краска обеспечивает долговечность и красоту для внутренних и наружных работ. Порошковая краска доступна во всех наших стандартных цветах или может быть подобрана по индивидуальному заказу.

Химическая пленка

Химическое конверсионное покрытие (химическая пленка) представляет собой многоэтапный процесс очистки и подготовки металла. Он очищает алюминий и действует как защитное покрытие до тех пор, пока не будут добавлены грунтовка и краска, применяемые в полевых условиях.

Анодированный

Анодирование представляет собой электрохимический процесс, при котором алюминий погружают в раствор кислоты, через который пропускают электрический ток. Хотя естественный процесс окисления начинается, когда голый необработанный алюминий подвергается воздействию воздуха, создание оксидной пленки искусственно создает более толстую, твердую и долговечную пленку.

Прозрачное анодирование является нашей стандартной отделкой, а цветное анодирование доступно по индивидуальному заказу. Цвет анодированного покрытия варьируется в зависимости от типа детали.

Kynar®

Краска Fry Reglet Kynar® предназначена для поверхностей, подверженных воздействию УФ-излучения или агрессивных сред. Лакокрасочное покрытие обладает высокой устойчивостью к химическим веществам, соляному туману и промышленным загрязнениям. Краска Kynar® доступна во всех наших стандартных цветах или может быть индивидуально подобрана к любому цвету.

Изгиб

От чертежа САПР до нашего автоматизированного профилегибочного оборудования, наш процесс гибки по индивидуальному заказу является чрезвычайно точным и позволяет профилям сохранять свою форму от завода до рабочей площадки. Будь то соответствие условиям, таким как арки, колонны и изогнутые потолки, или создание динамического рисунка, изогнутые профили Fry Reglet могут добавить драматические эффекты в любой проект.

Перекрестки

Заводские пересечения и уголки из одного или разных профилей служат для соединения горизонтальных и вертикальных стыков, а также переходов из плоскости в плоскость. Стыки свариваются и герметизируются. Стандартная длина ног составляет 6 дюймов. Возможна индивидуальная длина ног.

Вентиляция

Различные размеры и частота прорезей в наших профилях обеспечивают вентиляцию. В нашем семействе профилей вентилируемые профили обозначены буквой «V» в центре номера продукта.

Найдите нужную форму

Используйте наш поиск формы для фильтрации наших профилей по применению, типу профиля, освещению или использованию. Выберите профиль на основе его типичного конструктивного замысла или используйте свое творчество, чтобы преобразовать форму для другого приложения.

Профили для гипсокартона

Молдинг для гипсокартона

Открытие гипсокартона F | ДРМФ

Открытие «Snap In»

Z Показать

Показать базу

База для скрытого монтажа

Основание с открытой крышкой

Ступенчатая накладка

В Открытие

Обратный V-образный молдинг

Вт Показать

Открытая вешалка для картин

Выравнивающий профиль

T Молдинг

X Молдинг

W Молдинг

Компенсатор для гипсокартона

Угловая накладка

L Накладка

Кромочная отделка | ДМЕТ

Кромочная отделка | ДРМЕ

Радиусная угловая накладка

Отделка кармана

Гипсокартон J Молдинг

Торцевая заглушка для гипсокартона

Верхняя направляющая

Отделка потолка

Выступающая кромка

Выступающий край за внешним углом

Заделка выступающей кромкой

Угловая накладка 30° 45° | ДМАТ

Настенный уголок

Ступенчатый внешний угол

Внешний угол с несколькими ступенями

Скошенный угол

Изогнутый внутренний угол

Изогнутый внешний угол

буллноз

W Рифленый молдинг

Акустическая панель для гипсокартона

Акустическая отделка потолка

Акустический молдинг

Вт Акустическое раскрытие

F Акустический молдинг

J Акустический молдинг

Современное откровение | CDRM

Направляющая для остекления из гипсокартона | ДМГТ

Акустическая направляющая для остекления гипсокартона

Акустическая направляющая для остекления

Интегрированное функциональное раскрытие

Кольцо колонны раскрытия

Кольцо акустической настенной угловой колонны

Кольцо угловой колонны для стены из гипсокартона

Воротник колонны Гипсокартон

Воротник колонны акустический/ гипсокартон

размеры основных частей,

Производители гипсокартонных систем выпускают обширный ассортимент продукции, что зачастую затрудняет выбор неопытному пользователю. нужный материал . Однако разобраться в деталях, какие размеры и виды имеет профиль для гипсокартона, достаточно просто.

Некоторая сложность при покупке элементов для рамочных панелей, уровневых потолков, перегородок, коробов возникает из-за несовпадения обозначений двух ведущих производителей: Гипрок, Кнауф. В первом случае используются буквы кириллицы, во втором — латинские буквы. Буквы в маркировке гипсокартонного профиля производителя Кнауф означают:

• первая — С — основной несущий профиль, У — вспомогательная направляющая
• вторая — Д — потолочная, Ш — перегородка

Таким образом, из этих четырех букв можно получить потолочные UD или настенные WD направляющие, CD, стойки CW. Профили Гипрока имеют более широкий ассортимент:

• стойки ПС
• направляющие для перегородок ПН или перекрытий ПНП
• арочные ПА
• Т-образная потолочная балка Т
• армированный потолок ПП

Разобраться с размерами профиля для гипсокартона еще проще. На первом этапе конструкция размечается в соответствии с ее назначением:

на полах, потолке чертится контур фальшпанели (возле стены, которую нужно выровнять гипсокартоном) или вновь созданной перегородки

на стенах помещения у плиты перекрытия намечаются уровни будущего потолка из гипсокартона

После этого по этим линиям крепится П-образный направляющий профиль без продольных ребер жесткости. В него вставляются стойки с интервалом 0,6 м (половина ширины листа) или 0,4 м (одна треть листа). В маркировке первая цифра обозначает ширину задней полки, вторая размер боковых полок. В пределах одной конструкции значения первых цифр должны совпадать — например, стойки ПС 100/50 предназначены для установки в рельсы ПН 100/40, ПС 50/50 для ПН 50/40 соответственно. Стандартный размер боковых полок стоечного профиля – 5 см, направляющего – 4 см. Исключение составляют элементы для ровных потолков — в направляющую коробку ПНП 28/27 вставляется стойка ПП 60/27 или арка ПА 60/27.

Это не все виды профилей для гипсокартона — наружные углы листов после обшивки каркаса для увеличения ресурса конструкции усиливаются перфорированным уголком, в открытых каркасах подвесных потолков (реечные или кассетные) Т-образные используются изделия Т 20/40 или Т 24 высотой 38 — 28 мм.

Профиль для гипсокартона имеет стандартные размеры, что облегчает проектирование гипсокартонных систем. Для удобства отделочников производители выпускают соединители, подвесы, позволяющие создавать сложные пространственные конструкции.

Крепление гипсокартона к профилю всегда осуществляется саморезами по металлу (шаг меньше по сравнению с метизами по дереву). Головка утапливается в лист, шпаклюется на этапе предварительной отделки поверхности. Элементы каркаса можно крепить между собой, как саморезами по металлу, так и резаком, что снижает трудозатраты и бюджет строительства.

Производство профилей для гипсокартона отличается у разных производителей, что существенно влияет на характеристики элементов несущего каркаса. Например, Кнауф изготавливает профиль исключительно из гладкого листа, накатывая продольные ребра жесткости на тыльную сторону изделия.

В профиле Гипрок Ультра вместо гладкого листа используется металлопрокат по специальной технологии. Его поверхность покрыта периодическими точечными вмятинами, созданными для нескольких функций:

• дополнительная жесткость элемента за счет объемного рельефа
• отсутствие поломки самореза при приложении усилия
• защита полок от прогиба

В конструкциях сложной геометрии в этом случае не возникает вопросов, как крепить гипсокартон к профилю – крепить саморезами можно под любыми углами. Они надежно фиксируются в пазах рифленой поверхности, не соскальзывают с металла.

Металлопрофиль для гипсокартона имеет достаточную конструкционную прочность для изготовления других конструкций. Единственным условием сохранения стабильной геометрии является обшивка каркаса жесткими листовыми материалами. Например, если соединить элементы в виде домика, арочной конструкции, облицевать конструкцию сотовым поликарбонатом, получится теплица, довольно надежная в эксплуатации теплица.

Использование оцинкованного профиля в качестве каркаса теплицы

Практика показывает, что при крутом радиусе изгиба поликарбоната эффективность естественного освещения внутреннего пространства конструкции заметно снижается.

Арочная форма теплиц была выбрана производителями исключительно из-за снижения расхода материалов. Бонус в этом случае — минимальный снежный покров, минус — недостаточная полезная площадь (пространство у боковых стенок практически не используется).

Классическая теплица из профиля из гипсокартона своими руками с прямыми боковыми стенками, двускатная крыша позволяет максимально использовать рабочую площадь, обеспечивает качественное освещение растений. Однако обе технологии имеют право на существование.

Теплица арочная из профиля для гипсокартона

В отличие от стандартного металлопроката, оцинкованные профили не обладают достаточной жесткостью для прокатки дуг на специальном станке. Поэтому их приходится изготавливать вручную (1,4 — 1 час на каждую деталь):

• из пиломатериала изготавливается шаблон необходимого радиуса
• От обоих краев отмеряется 0,6 м (узел примыкания к земле или фундамент)
• остальная часть профиля размечается через каждые 15 см, в боковых полках делаются прорези
• проволока отожженная мягкая 1,5 мм закатана в оба ребра жесткости стоечного профиля (направляющая этих элементов не имеет) (опрессовка плоскогубцами)

После этой операции дуги приобретают достаточную прочность, снимаются с шаблона и монтируются на место.

Теплица из гипсокартонных профилей будет иметь максимальную пространственную жесткость, если все пролеты дополнительно армировать прогонами. Один из них проходит в коньке арки, затем необходимо разделить полудугу с каждой стороны на три части, закрепить еще два прогона. В качестве соединителей лучше использовать заводские «крабы» для гипсокартона.

Двери на торцевых арках изготавливаются на последнем этапе перед обшивкой:

• крепление горизонтальной перемычки (длиной 1,5 м) на уровне
• установка двух стоек на удобном для пользователя расстоянии (ширина проема 1 — 0,8 м) с крабовым соединением

Форсунки создаются по аналогичной технологии, монтируются до или после обшивки поликарбонатом. Затем к оконной раме крепится светопрозрачный материал, прорезанный по периметру так, чтобы фрамуга могла отрываться на закрепленных ранее петлях. Окончательную жесткость конструкция приобретает только после обшивки по аналогии со стропильной системой крыши.

Классическая теплица из профиля для гипсокартона

При выборе формы традиционного дома с прямыми боковыми стенами и двускатной крышей гарантированы перерасходы материала (профиль + поликарбонат). Увеличение бюджета строительства окупается более качественным солнечным освещением по сравнению с предыдущим вариантом.

Привязка размеров теплицы к стандартному размеру листов поликарбоната

Перед началом строительства необходим проект теплицы, который может выглядеть как эскиз с точными размерами. Так как лист сотового поликарбоната значительно дороже оцинкованного профиля, размеры конструкции необходимо привязать к размерам листов светопрозрачного материала – 6 х 2,1 м:

• при стандартном раскрое можно получить 4 листа 2,1 х 1,5 м
• боковые стенки теплицы 4,2 х 1,5 м
• конструктивная ширина 2,1 м
• высота конька 2,57 м
• уклон скатов 45,3 град. на каждый скат уходит по два листа 2,1 х 1,5 м

Профиль для перегородки из гипсокартона по умолчанию оцинкован, в отличие от прямоугольной трубы, из которой делают типовые теплицы. Недостаток жесткости компенсируется дополнительными элементами:

• укосины от середины боковой стены до середины стропил
• ригели между серединами скатов крыши

Максимальное качество обеспечит предварительная сборка ферм по шаблону с последующей установкой на месте. На этапе проектирования важно заложить необходимое количество форточек и дверных проемов.

Строительство теплицы пошагово

Производители профилей для гипсокартона учли необходимость резки, сверления материала, поэтому его ресурс не снижается при соединении саморезами, в отличие от стандартного металлопроката. Каркас теплицы не нужно ремонтировать раньше, чем того требуют изношенные поликарбонатные листы.

Строительство классической теплицы происходит поэтапно:

• фундамент — в зависимости от бюджета, камни/блоки по углам, посередине боковых стен, ленточный цоколь (глубина 0,6 — 0,4 м)
• подготовка — фермы собираются по шаблону (две боковые стойки + стропила + укосины + ригель между центрами тележек)

Самым популярным способом крепления гипсокартона к потолку или стенам остается металлический каркас. Это надежно, недорого, удобно, быстро и красиво. Но новичков отпугивает разнообразие существующих профилей, креплений, способов соединения.

Попробуем разобраться, определиться с видами продукции, узнать, что такое резак и какие у монтажников «блохи».

Профиль для гипсокартона представляет собой металлическую полосу с П-образным профилем, являющуюся основным конструктивным элементом каркаса. Изготавливается из холоднокатаной оцинкованной стали методом профилирования.

Цинковое покрытие защищает изделие от коррозии, для сохранения его целостности нужно стараться не царапать профиль для гипсокартона, а также крайне нежелательно использовать для резки УШМ («болгарку»), т.к. слой цинка повреждается и сталь начинает ржаветь.

Толщина стали разная, чем больше — тем прочнее, но тяжелее и дороже, да и шурупы вкручиваются сложнее. Не следует брать изделия из стали менее 0,55 мм; для контроля хорошо иметь при себе штангенциркуль. Ну или покупать продукцию проверенных брендов в солидных магазинах.

Разновидности

Эти продукты производятся многими компаниями, но размеры и типы более или менее стандартизированы для всех.

Виды профилей для гипсокартона

По форме профили бывают:

Некоторые специалисты также различают настенные и потолочные виды, однако на самом деле вся разница заключается только в размерах – потолок легче и компактнее, чтобы при необходимости не отнимала лишнюю высоту помещения. Да и нагрузка на потолочный каркас меньше.

Существует также арочный профиль для гипсокартона – он имеет множество надрезов, которые легко сгибаются, образуя дугу. Но большинство мастеров обходятся без него, делая пропилы по обычному профилю.

Размеры стеновых профилей

Для отделки стен чаще всего используются типы UD и CD. Производитель позаботился об удобстве установщика и эти изделия, как правило, совместимы по размерам друг с другом.

Высота спинки PN может быть 50, 65, 75 или 100 мм. Размер полок у всех одинаковый и равен 40 мм. Этого достаточно, чтобы при необходимости прикрутить гипсокартон к УД.

Соответственно высота стоечной спинки тоже будет 50, 65, 75 или 100 мм. В реальности производитель делает его на один-полтора миллиметра меньше, чтобы рэковое крепление без проблем поместилось в UD. Высота полки здесь другая – 50 мм. Благодаря этому можно установить профиль для гипсокартона и на ребро, выбрав в качестве «линейки» ПН-50-40.

Длина может быть разной, чаще всего используются изделия длиной 3, 3,5, 4 метра, хотя стандарт допускает изготовление полос от 2,75 до 4,5 м, а по индивидуальному заказу производитель может изготовить и более длинные.

Потолок

Так как для отделки потолка используется более тонкий лист, требования к прочности каркаса ниже. Здесь чаще всего используется типоразмер УД-28-27.

Размер стенки 27 мм позволяет собрать каркас с минимальной потерей полезного пространства. В качестве носителя используется соответствующий CD-60-27.

Если вы хотите сэкономить или вам нужна еще более компактная рама, то вы можете поискать изделия UD-20-17 и CD-47-17.

С их помощью можно собрать очень легкую конструкцию, если она вообще не несет никакой нагрузки.

Длина потолочного профиля для гипсокартона аналогична стеновому профилю.

Перегородка

Армированные профили перегородки для гипсокартона UW и CW производятся с такими же размерами, как и обычная стена.

Благодаря этому изделия можно комбинировать в одной конструкции – там, где есть нагрузка, использовать усиленный тип, а в других местах ставить обычный.

Аналогичная ситуация с изделием для проемов, ширина предлагается на выбор 50, 75 или 100 мм. Длина стандартных досок 3-4 метра.

Крепеж и способы крепления

Помимо самих планок, вам также потребуется приобрести некоторые детали, необходимые для скрепления отдельных фрагментов каркаса в единое целое.

Самые популярные способы — саморезы и резак. Промышленность предлагает специальные саморезы для прикручивания отдельных планок и для крепления гипсокартона к каркасу. Последние были рассмотрены в отдельной статье (OR-030). Поэтому теперь поговорим о саморезах для сборки каркаса.

Здесь используется очень маленькая и короткая фурнитура, которую в народе называют «жучками» или «блохами». Сходство не только в размерах — если уронить такую ​​блоху на пол, то она легко теряется, а потом может больно впиться в ногу.

Длина такого самореза 9-16 мм, диаметр 3,5 мм. Они бывают двух типов — остроконечные (LN) и сверла (LB). Первые хорошо вгрызаются в сталь толщиной до 0,7 мм, вторые способны вкручиваться в металл толщиной до 2,2 мм.

Также можно использовать саморез по металлу с пресс-шайбой.

Имеет более низкую головку, поэтому если вкручивается в плоскость, где потом будет крепиться гипсокартон, меньше будет мешать.

Но все же в таких случаях использование саморезов крайне не рекомендуется. Если есть риск, что шляпка будет мешать гипсокартону нормально ложиться, то следует использовать специальный резак.

Ручной инструмент, называемый резаком, немного похож на клепальщик. Только здесь нет заклепок. Рабочий элемент фрезы – стержень, заточенный под гвоздь. При нажатии на ручку она прорезает сложенные вместе листы металла, деформирует край отверстия, загибая его внутрь.

Благодаря этому листы скрепляются между собой, при этом сверху ничего не торчит и можно смело крепить гипсокартон.

Однако не стоит злоупотреблять резаком. Связь получается жесткой, но крайне ненадежной, слабой. При даже умеренной нагрузке он может лопнуть, что в некоторых случаях может привести к обрушению конструкции.

Кроме фрезы и шурупов следует также указать:

Цена

Цены на продукцию сильно зависят от качества исполнения, толщины стали. Однако приблизительные данные все же стоит учитывать.

Для создания конструкций из гипсокартона, предполагающих «сухое» выравнивание поверхности, а также выполняющих функцию маскировки коммуникаций и электропроводки, применяется каркасная система облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но гораздо целесообразнее использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлический профиль

Каркасные профили представляют собой тонкие металлические изделия, которые изготавливаются из холоднокатаного оцинкованного листа, алюминия или пластика.

Обычно имеют Т-, Г- или П-образную форму с полостями. Есть профили для гипсокартона:

• Угловой;
• Плоский;
• В виде канала.

Применяются в качестве несущих элементов для гипсокартона при:

1. Создание ровных потолков;
2. укрепление краев гипсокартона;
3. формирование «каркаса» криволинейных конструкций, арок;
4. установка перегородок;
5. облицовка стен, потолков со значительными перепадами поверхности;
6. внутренняя изоляция стен или потолка, звукоизоляция

Качество всех видов профилей для гипсокартона установлено нормами ГОСТ и ТУ.

Производством длинномеров занимается огромное количество компаний, в частности, такие известные компании, как Кнауф и Гипрок.

Существует множество видов металлических профилей, в которых очень важно разбираться и уметь правильно их выбирать, иначе при монтаже «из чего угодно» получается неровная, хрупкая поверхность, или наоборот , это нецелесообразно жестко и чрезмерно дорого.

Основные типы профилей

Изделия подразделяются на следующие виды:

• Направляющие или стартовые;
• Потолочная стойка;
• Стойка стенка/перегородка;
• Усиленный;
• Арочный;
• Маяк;
• Уголок защитно-штукатурный;
• Направляющие.

Направляющие

Направляющие представляют собой виды профилей для гипсокартона, которые образуют каркас каркаса по всему периметру. Они прикрепляются непосредственно к базовому покрытию и служат в качестве анкерного основания для монтажа в стойку на стене и потолке. Они могут быть изготовлены из стали или алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или европейская марка UD. Профили CD для гипсокартона вставляются в их пазы. Имеют гладкие спинки и профилированную полку. Могут быть с заводскими отверстиями под крепеж.

Основные параметры юд профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки 28 мм
• Толщина — 0,4-0,55 мм

UW (PN) — Направляющие для стен, перегородок для гипсокартона. Их целью является поддержка CW. UW, доступны в широком диапазоне размеров:

• 50 × 40 мм
• 75 × 40 мм – используется в качестве перемычки в рамах
• 100 × 40 мм

Спинки часто имеют отверстия для дюбелей 8 мм.

Длина — 2,75 м, 3 м, 4 м, 4,5 м и 6 м

УФ-профиль для гипсокартона, иногда также используется для создания многоуровневых потолочных конструкций.

Реечный потолочный

Потолочный — используется для изготовления горизонтальных частей потолочного каркаса. Каждая торцевая полка имеет по 3 ребра жесткости. Они устанавливаются на П-образные подвесы и входят в пазы УД, к которым крепятся, после выравнивания с помощью подвесных резьб.

Помечен как компакт-диск.

Стандартный размер sd — ширина 6 см, высота спинки — 2,5 см. Беговая длина – 3 – 4 м, но бывают и 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стеллаж стеновой/перегородочный

Стеллажные держатели — так называемые швеллеры, верхняя кромка которых имеет С-образную форму. Они монтируются в гипсокартонную подсистему, как стойки, основные «каркасные» элементы вертикального или мостового типа, а также служат зоной полости для укладки тепло- и звукоизоляционных материалов, прокладки коммуникаций. Европейская клеймо CW, российская клеймо PS.

ПС крепится по длине через 40-60 см к П-образным подвесам с помощью саморезов и к направляющим с помощью дюбелей.

Стандартные размеры стоечного профиля для гипсокартона:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом реальные размеры спинки могут отличаться от указанных на 1,5-2 мм.

Стойки, как правило, имеют три продольных пазовых участка по всей длине – тот, что посередине на стыке листов ГКЛ, по обеим сторонам от него – обозначают саморезную центровку.

Усиленный

Усиленный — UA, применяются в качестве стоек дверных коробочных систем, а также при формировании каркаса на значительные несущие нагрузки, поэтому технические характеристики профилей для армированного гипсокартона, допускают фиксацию дюбелями, вещи со значительным весом — полки, шкафы, телевизоры и так далее. Они имеют значительную толщину – 2 мм, повышенную коррозионную стойкость.

Основные размеры армированного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полки — 4 см
• Ширина спинки — 5 см, 7,5 см, 10 см

Уголок

Уголок — ПУ, устанавливаемый на угловые части конструкций и подразделяемый на:

• защитный, длиной 3 метра и сечениями — 25×25, 31×31 толщиной 0,4 мм и 31×31 толщиной 0,5 мм
• Профили гипсовые угловые для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, благодаря перфорированному покрытию, а также сетке, как и во втором варианте.

Маячковый

Маячковый профиль — ПМ, виды профилей для гипсокартона, используются как направляющие уровня при оштукатуривании поверхностей. Изготавливаются из оцинкованного металла – стали или пластика, и обладают высокими антикоррозийными свойствами. Длина ПМ 3 метра, их стандартные сечения 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально ровная штукатурка гипсокартона.

Арочные

Арочные профили для гипсокартона – гибкие оцинкованные элементы из ПП 60×27. Их сфера – создание криволинейных элементов, арок, колонн и так далее. Они могут иметь вогнутую форму (длиной 3 метра, радиус изгиба 0,5 м) или выпуклую (длиной 6 метров, радиус изгиба 1 м).

Вместо них нередко берут обычные ПП, снабжая их нарезкой ножницами по металлу по всей длине для облегчения изгиба. Однако новичкам лучше начинать со специализированных элементов.

Из сказанного ранее видно, что для каждой части каркаса существуют разные виды профилей для гипсокартона, при этом также имеющие широкий размерный ряд. Но какой профиль выбрать из, казалось бы, абсолютно одинаковых по размеру и назначению?

1. По покрытию. Самые популярные швеллеры оцинкованные. Если вы посмотрите, из чего состоит покрытие в техпаспорте производителя или выписке к изделию, то заметите, что некоторые из них даже состоят из менее 30% цинка, хотя действительно качественный профиль содержит до 99% этого вещества.
2. Окрашенный. Окрашенные профили в строительстве очень популярны, Казалось бы, краска способствует повышению защиты металлического изделия, однако стоит внимательнее присмотреться к тому, для чего она на самом деле предназначена. Возможно, его применяли для маскировки дефектов. Некачественное покрытие обычно отслаивается при монтаже.
3. По толщине. Толщина металла для стандартного исполнения может быть 0,5 мм. Однако для каркасов, требующих большей прочности основания, рекомендуется выбирать большие параметры. Для этого изначально определитесь, какую функцию будет выполнять рама и какую полезную нагрузку она на себя возьмет.
4. По перфорации. Перфорированную накатку часто выполняют недобросовестные производители, только из-за сложности визуального определения толщины профиля.
5. По жесткости. В качественных прочных изделиях ребра жесткости расположены по всей длине.

Если швеллер прогибается при сжатии в руке, то лучше взять более жесткий.

Умение правильно выбирать компоненты рамы — это полдела в создании надежной и долговечной конструкции.

Несмотря на свою технологическую простоту, гипсокартонные конструкции требуют тщательных расчетов и безукоризненного соблюдения технических рекомендаций. По большей части это касается каркасного профиля – несущего элемента всей системы. Поговорим о видах, размерах и назначении профиля для гипсокартона.

Оптимальный способ подобрать профиль точно под специфику проекта – воспользоваться альбомами технических решений, где производители указывают технические характеристики профилей всех типоразмеров и дают рекомендации по процессу установки.

Общая спецификация профилей для гипсокартона

Существует четыре основных типа профиля: CD, UD, CW и UW по маркировке Knauf, которая считается общепринятой. Первая буква обозначает тип профиля С – стоечный, У – направляющий. Буквы в маркировке соответствуют форме профиля: П не имеет загнутых краев, благодаря чему вертикальный профиль свободно входит в паз.

Вторая буква указывает на область применения: профили типа W используются для обшивки стен, а профили типа D используются для потолочных работ О. Все изделия со средней полкой шире 27 мм маркируются буквой W (от англ. wall — стены).

Профиль для гипсокартона массово выпускается отечественными предприятиями, поэтому была принята дополнительная система обозначений, которая в последнее время используется производителями в русскоязычных альбомах и прайс-листах. Альтернативные названия на русском языке лучше объясняют назначение каждого вида профиля:

1. CD — ПП (потолочный профиль).
2. УД — ПНП (профиль потолочный направляющий).
3. CW — PS (стоечный профиль).
4. UW — PN (направляющий профиль).

Существует два дополнительных вида профиля: ПУ — угловой профиль и ПМ — маячковый профиль. Они предназначены для штукатурных работ и не используются при сборке конструкций из гипсокартона.

Основные типоразмеры профиля и их применение

В строительной практике используемые профили обычно объединяют в комплекты. Размеры направляющего и стоечного профилей по ширине всегда равны между собой, они определяют номер набора: 27, 50, 75 и т. д. Так, упоминание о 27-м наборе дает понять, что речь идет о потолке каркас из профилей CD 60х27 и UD 27х28, а услышав о комплекте №100, опытный мастер всегда поймет, что имеется в виду под каркасом для двойной перегородки из профилей UW 40×100 и CW 100×50.

Под стеновыми профилями понимается весь ассортимент марок CW и UW, то есть комплекты 50, 75, 100, 125 и 150. Ширина стенового профиля определяет толщину перегородки или фальшстены, за исключением гипсовой обшивка плитами и финишный слой.

Для потолочных работ обычно используется комплект УД-27. При сборке стеновых каркасов такой профиль почти никогда не задействуется, за исключением редких случаев, когда вес стены и нагрузка на нее минимальны, либо нужно сэкономить полезную площадь помещения.

Самый маленький комплект имеет номер 17 и состоит из профилей CD 47×17 и UD 17×18. Это очень тонкий и легкий профиль, его основное назначение — сборка каркаса для высокодетализированных рельефных элементов, как правило, на нижних ярусах. подвесной потолок. Использование этого профиля значительно снижает нагрузку на подвесную систему и дает возможность делать фигурки меньшего размера. Комплект можно использовать и для декорирования ниш, полок и всевозможного декора, единственное требование: конструкция из 17-го комплекта не должна испытывать никаких других приложенных нагрузок, кроме собственного веса, иными словами — не должна нести ответственности .

Специальные типы профилей

Существует достаточно большое количество специальных типов профилей. Самая обширная категория — профили брендов UA. Он включает в себя все размеры профиля UW, но толщина металла составляет 2 мм. Профиль используется для сборки каркасов стен и перегородок, испытывающих экстремальные нагрузки в процессе эксплуатации. Это касается конструкций с трехслойной обшивкой или стен с подвесом тяжелой корпусной мебели, традиционно для укрепления проемов вместо деревянных балок используется УА. Примечательно, что и направляющие, и реечные элементы каркасные.

В каркасе стен и перекрытий с выпуклой или вогнутой основной плоскостью применяют гибкие разновидности профилей CD 60×27 и UA комплектов № 50, 75 и 100. Не рекомендуется заменять гибкий профиль на саморезную «змейку»: в отличие от аналогичных изделий заводской профиль имеет соединения между сегментами, они придают конструкции большую жесткость и при изгибе образуют более равномерную дугу.

Гибкие профили хорошо гнутся только в продольном направлении, образуя криволинейную базовую плоскость. Например, с помощью гибкого профиля UA можно согнуть стену только по вертикали. Функцию бокового изгиба имеет профиль Knauf Sinus для комплектов 50, 75 и 100.

Остался без упоминания профиль марки MW, который по сути является двойным стоечным профилем для стен. Используется совместно с комплектами 75 и 100, отличается от обычного стоечного профиля большими размерами тем, что имеет центральную продольную перегородку. Благодаря ему рама получает дополнительную осевую прочность и лучше изолирует шумы структурного и вибрационного характера. При установке профиль всегда ориентирован поперек перегородки; кожух не крепится к центральной полке. Профиль MW часто ошибочно используют вместо поперечных двойных профилей CW-100, предназначенных для придания высокой диагональной жесткости.

Особенности штамповки профиля

Наиболее очевидным отличием профилей разных производителей является индивидуальная схема гибки и штамповки, которая определяет расположение ребер жесткости и наличие дополнительных опций.

Профиль стеллажа, например, может иметь множество вырезов на центральной полке. Подгибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать сложенные элементы для временной фиксации соединительных балок.

Есть и более экзотические особенности: например, профили Gyproc имеют рельефную поверхность, что позволяет обойтись без крепления стоек к рейкам, но при этом стойки лишены привычной способности скользить и свободно перемещаться внутри рельсов.

Толщина металла и виды покрытий

Исходный профиль изготавливается из листов холоднокатаной стали толщиной не менее 0,6 мм. Это по стандартам, но на практике такое постоянство встречается только у именитых брендов. Толщина профиля может быть занижена производителем до 0,45 мм, что не всегда плохо. Например, более легкий профиль снижает нагрузку на подвесы, в то же время качество фиксации самореза в тонком металле не позволяет закрепить на каркасе ничего, кроме листовой обшивки.

Традиционно профили обрабатываются цинкованием, качество которого может быть гарантировано только при наличии сертификата на продукцию. Дополнительно на профили, эксплуатируемые в экстремальных условиях, наносят полимерные защитные покрытия, но это редкое исключение. Гораздо чаще можно встретить профили, окрашенные в разные цвета, но это не более чем сигнальный цвет для визуального обозначения неоднородных элементов каркаса.

Многие люди не раз встречаются с ремонтом или обновлением интерьера. Чаще всего для этих целей используют именно гипсокартонные конструкции. Их часто используют для возведения перегородок, стен, потолков и различных отсеков для хранения. Такие конструкции достаточно просты в сооружении, их монтаж может выполнить человек, не имевший опыта в этой сфере. Для этого достаточно правильно подобрать комплектующие, ведь существует большое количество профилей для этого материала. Каждая направляющая для гипсокартона имеет свои особенности.

Профили

Основой любой гипсокартонной конструкции является именно обрешетка. Поэтому правильный выбор комплектующих и их установка – показатель качественно построенной конструкции.

Перед установкой ящика следует подготовиться: очистить помещение и накрыть мебель тряпкой от пыли.

Чаще всего в качестве каркаса используется металлический профиль. Иногда используют и деревянные профили, монтаж которых достаточно прост. Но следует помнить, что дерево необходимо покрывать специальными составами, предохраняющими материал от распространения гнили и грибков. Кроме того, к сожалению, деревянные профили не отличаются особой надежностью. Поэтому многие специалисты рекомендуют обратить внимание на направляющую металлического профиля для гипсокартона. Размеры этого материала представлены в широком диапазоне.

Наиболее часто используемый направляющий профиль для гипсокартона. Его размеры следующие: 50, 75 и 100 мм (указана толщина). Помните: чем толще стена, тем лучше она должна быть звукоизолирована. Ведь известно, что в пространство между профилями можно будет укладывать более толстый звукоизоляционный материал.

Многие специалисты рекомендуют под звукоизоляционный материал прокладывать ленту толщиной около 4 мм. Чаще всего полость между рамой и стеной заполняют минеральной ватой или стекловатой. Эти материалы являются альтернативой и теплоизоляционному материалу, и звукоизоляционному.

Обозначение профиля

Существуют такие металлические профили для гипсокартона:

• Потолочный.
• Арочный.
• Стойка.
• Стена.
• Уголок.

Потолочная направляющая для гипсокартона называется УД или ПН, обозначаются они следующим образом: ПП или CD. Настенные направляющие называются UW или PN.

Направляющие стойки называются CW или PS.

Уголок — ПУ.

Гибкий арочный — ПА.

Размеры направляющих для гипсокартона:

• Потолочная основная — 27 х 28 мм.
• Потолочная направляющая — 60 х 27 мм.
• Настенная направляющая — 5, 65, 75 или 100 x 40 мм.
• Настенная стойка — 50, 65, 75 или 100 х 50 мм.
• Уголок — 31 х 31 мм.
• Арочный — 60 х 27 мм.

Угловой профиль предназначен специально для выравнивания углов и их дополнительной защиты от различных механических повреждений. Этот профиль имеет большое значение при дальнейшей обработке стеновых конструкций.

Арочный профиль из гипсокартона изготавливается на основе потолка. Его основное назначение – создание волнообразных форм конструкции. Его активно используют при обустройстве негабаритных дверных проемов и арок. Радиус изгиба — не более 500 мм.

Длина профиля

Рейка для гипсокартона теперь доступна в нескольких размерах. Часто в строительных магазинах можно найти профили длиной от 2750 до 6000 мм. Эта длина приемлема для всех типов профилей. Благодаря широкому ассортименту любой потребитель сможет подобрать оптимальный размер профиля для конкретного помещения, не тратя лишних денег.

Исключение составляет арочный профиль, размеры которого 2600, 3100 и 4000 мм.

Пример монтажа обрешетки

Как вы знаете, существует большое количество вариантов установки. конструкции из гипсокартона. Рассмотрим самый простой способ возведения легкой стены из гипсокартона.

1. Необходимо определить место расположения будущей стены на полу с помощью кальки.
2. Сделайте разметку будущей конструкции на стене и потолке. Используются шнур и отвес.
3. Установку направляющих следует начинать с горизонтальных профилей. Предварительно на их обратную сторону нужно наклеить звукоизоляционную ленту.
4. Конструкция крепится пластиковыми дюбелями и шурупами. Их размер может быть 6 х 40, 8 х 60 и 6 х 60 мм. Шаг не должен превышать одного метра.
5. При возведении стены вместо дверного проема следует оставить зазоры.
6. После завершения монтажа направляющую для гипсокартона необходимо аккуратно закрепить стоячим профилем. Их крепят к направляющим с помощью пустотелых заклепок или саморезов. Концы стоек необходимо вставить в направляющие профили сверху и снизу. Длина шага должна быть примерно 600 мм.

Правильно подобранная направляющая для гипсокартона – залог качественного проведения монтажных работ.

размеры и виды гипсокартонных стеновых металлических изделий для гипсокартона

1. Преимущества продукции Кнауф
2. Типы профилей

Обшивка стен и потолков гипсокартоном – популярный способ отделки и выравнивания. Чтобы конструкции служили долго, не разрушались и не покрывались трещинами, стоит выбирать только качественные расходные материалы. Немецкая компания Knauf занимается производством строительно-отделочных изделий, где представлен металлический профиль.

Изготавливаются из стали методом холодной прокатки на специальном оборудовании.

Преимущества продукции Knauf

Особое внимание компания уделяет качеству, использует металл толщиной 0,6 мм, благодаря чему элемент имеет достаточную жесткость. Соблюдение требований по этому параметру гарантирует прочность крепления гипсокартона к каркасу, так как саморезы прочно удерживаются в металле. Вся сталь оцинкована для предотвращения коррозии и увеличения срока службы.

Также отличительными особенностями профиля для гипсокартона Кнауф являются:

• ребро жесткости;
• отверстия для крепежа, проводов и других коммуникаций; маркировка
• для удобства монтажа;
• специальная геометрия, облегчающая соединение элементов.

В зависимости от конструкции каркаса, его толщины и мощности в каталоге производителя представлено несколько видов профилей с разными размерами. Для того чтобы возвести стену или другую конструкцию, вам обязательно потребуются направляющие и стоечные виды. Направляющие крепятся к прочному основанию: стенам, полу или потолку ремонтируемого помещения. Стойки с помощью захватов крепятся к созданному каркасу саморезами с пресс-шайбой или другим крепежом. Для сооружения натяжного потолка Кнауф выпускает определенные виды продукции. Эти элементы имеют отличную от стены форму для большей прочности.

Типы профилей

Современные конструкции помещений включают в себя не только многоуровневые потолки различной формы, но и стены со встроенными полками, шкафами, нишами необычной формы. Большой популярностью пользуется создание конструкций из гипсокартона с нишами для светодиодных лент. Если прямые линии создать легко, то плавные, округлые, волнистые уже сложнее. Для этого в каталогах компании представлены арочные профили и синус-профили. С их помощью вы сможете легко воплотить в реальность большинство идей с различными набросками.

• Направляющие. Маркируются буквами PN и U-образными. С их помощью задают направление будущей рамы. Его крепят по периметру конструкции или используют для создания перемычек между столбами. В дальнейшем в нем фиксируется стоечный профиль соответствующего размера. Ширина стенки стандартная 50, 75 и 100 мм, высота — 40 мм. Длина профиля — 3 метра. Размеры подобраны таким образом, чтобы было удобно затягивать крепеж любым инструментом. Широкая стенка усилена двумя продольными гофрами. Для облегчения крепления к несущему основанию в изделии на заводе проделываются отверстия диаметром 8 мм для дюбелей. Если их недостаточно, толщина стали позволяет сделать дополнительные отверстия отверткой или дрелью.

Компания Knauf производит отдельные потолочные направляющие. Их используют для создания подвесного потолка и крепят по периметру стен.

Профили выпускаются трех размеров: 50х40 мм, 65х40 мм, 27х28 мм. В качестве связанного изделия к нему идет стоечный потолочный профиль подходящего типоразмера.

• Стойка. Маркировка — ПС. Их обычно устанавливают для создания вертикальных стоек конструкции, крепящих к направляющему профилю. К нему впоследствии крепится гипсокартонный лист. Ширина профиля – 50 (ПС-2), 65 (ПС-3), 75 (ПС-4), 100 (ПС-6) мм, высота стены – 50 мм. Длина — 3 м. Профиль С-образный. Размеры подобраны так, чтобы при соединении двух видов профилей не образовывались зазоры и щели, они плотно прилегали друг к другу. Гофры жесткости расположены на широкой стенке, их три: по центру и два на 10 мм к краю от него. Центральный гофр используется как направляющая при креплении обшивки, что облегчает работу.

Специально для инженерных сетей на конце профиля имеются отверстия диаметром 33 мм.

Для ремонта и создания гипсокартонных конструкций в больших помещениях выпускается стоечный профиль сечением 50х50, 75х50, 100х50 мм, длиной 4 м. Из него делают межкомнатные перегородки, шкафы, обшивку стен и многое другое.

UA-профиль — разновидность стоечного профиля, усиленного по сравнению со стандартным вариантом. Производитель рекомендует этот вид для создания дверного проема. В сочетании с монтажными кронштейнами выдерживает вес двери до 100 кг. Ширина стенки — 50,75 и 100 мм, высота — 40 и 50 мм. Ширина стены соответствует примерному весу дверного полотна, например, профиль 50х50 выдержит максимальный вес до 50 кг включительно. Длина — 3000 и 4000 мм.

Профиль MW – стоечный профиль, способствующий увеличению звукоизоляции при создании перегородок и облицовки из гипсокартона. Он изготовлен таким образом, что его геометрия увеличивает звукоизоляционную способность всей конструкции. В центре профиля имеется специальный продольный паз, который можно использовать как направляющую при сборке каркаса.

• Потолок. Маркировка — ПП. Используется для создания каркаса подвесных потолков и облицовки стен. Выпускается в одном размере – 60х27 мм, имеет длину 3 метра. Обладает высокой жесткостью за счет гофр на всех стенках, по три с каждой стороны. Стенка профиля достаточно широкая, что очень удобно при работе с гипсокартоном на потолочных конструкциях.
• Арочный. Маркировка — ПА. Этот вид профиля предназначен для создания многоуровневых потолков с волнистыми линиями, а также сборки криволинейных конструкций: арок, куполов и т. д. Компания Кнауф выпускает уже криволинейные профили, их различают в зависимости от радиуса изгиба: 500 или 1000 мм. Длина — 3 и 6 метров.
• Маяк (ПМ). Ширина 22 мм, высота 6 мм. Предназначен для выравнивания стен гипсовыми растворами. Устанавливается на стену в вертикальном положении с нанесением на стену быстросохнущего раствора. Маяк опускается в него с небольшим усилием. Далее нужно нанести на стену необходимое количество штукатурки и, прикладывая шпатель или правило к профилю, удалить излишки раствора. Выравнивание стен таким образом предотвращает растекание раствора и позволяет распределить его равномерно по всей поверхности без наплывов и волн. Профили маячков Кнауф изготавливаются из оцинкованного металла, поэтому их используют и во влажных помещениях. Специальная перфорация обеспечивает надежное сцепление с различными отделочными материалами. Высота элемента позволяет выровнять перепады стен до 5 мм. При соблюдении всех правил работы после полного высыхания отделочного слоя маяки остаются скрытыми внутри, не влияя на внешний вид стены.
• Угловой (ПУ). Применяется для защиты углов от любых механических воздействий в процессе эксплуатации. Угловые профили бывают двух видов: угловая защита и штукатурка. Первый устанавливается после облицовки стен гипсокартоном по внешним углам. Размер элемента 31х31 мм, он выполнен в виде острого угла 85 градусов. Углы предварительно обрабатываются шпаклевкой. Приложив профиль к уголку, компаунд проникает в перфорацию в виде кругов диаметром 5 мм. Штукатурный профиль изготавливается из более тонкой стали и, как правило, используется для защиты углов в проемах, торцов перегородок, стен, арок. Сечение изделия 35х35 мм, длина 3 метра. Профиль состоит из сетки с ромбовидными ячейками и плотным уголком в центре.
• Профиль синусоидальный. Элемент выполнен со специальной гибкой кромкой из тонкой стали толщиной всего 0,6 мм. Подходит для возведения криволинейных стен. Используется в качестве направляющего элемента на криволинейных участках стены.
